Итак попытка номер 2.
По вашему совету я взял файл с 0, сделал растрирование, далее инверт.
Сохраняю. и пытаюсь открыть, программа пару секунд думает и вылетает... после 20 попыток с перезагрузками компьютера сдался.
Если просто инвертировать - открывает.
Если просто растрировать снова вылетает.

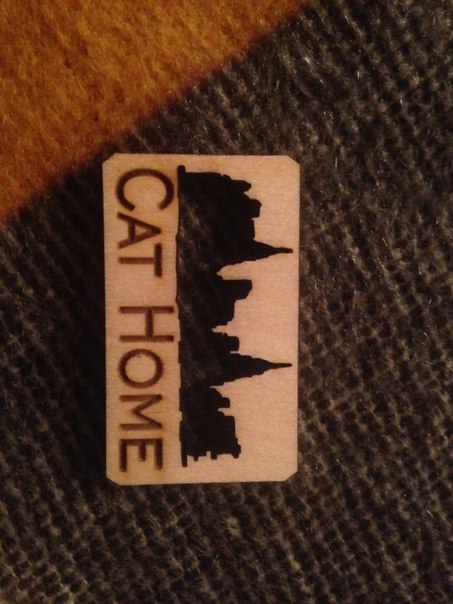

В приложении попытка с инвертированием.
слово вдавилось, город тоже вдавлен.
Из прогресса- 3й слой смог сделать , вырезалось!
По резке я со скоростью определился.-тут вопросов нет.
По гравировке -вообще есть рекомендуемые скорости? я так понимаю что ниже 100 смысла нет, в данном случае (фанера 6мм) чтобы вы посоветовали поставить для пробы? (отсюда я оттолкнусь как в дальнейшем корректировать работу)
Nikolaevsk
Активный участник
вложите, пожалуйста, Ваши картинки: исходную и растрированную
Посмотрю, что Вы там натворили, и попробую Вам сделать так, как нужно (если исходная позволяет)
Посмотрю, что Вы там натворили, и попробую Вам сделать так, как нужно (если исходная позволяет)
Вот 5 моих изобретений
https://yadi.sk/d/_VebO74laC7ur
https://yadi.sk/d/EnKYO1naaC7uu
https://yadi.sk/d/d1olI2LFaC7uz
https://yadi.sk/d/D5ZU9mGoaC7v9
https://yadi.sk/d/qwIGjlx5aC7w4
Буду очень признателен!
Я бы потом покопался как раз в файле чтобы понять как вы это сделали)))
По крайней мере я научился делать с логотипа надписи)
Уважаемые форумчане.
есть еще пара моментов.
1)Negative Engrave - смог поиграться с этой штукой загружая картинки.
А вот в нашем файле который тут разбираем- данная галочка почему то недоступна (даже после всех моих векторных манипляций)
2)Появилась безумная идея- кто то такое делал вообще?
Берем фанеру побольше. например 20мм.
И хотим сделать например -вулкан.
Чтобы гравировка/вырезка шла по уменьшению ( также как в америке школьнике делают макеты вулкана).
т.е ПИК большой, а далее меньше,меньше...
Как вообще такое отрисовать,?? это же много слоев...
есть еще пара моментов.
1)Negative Engrave - смог поиграться с этой штукой загружая картинки.
А вот в нашем файле который тут разбираем- данная галочка почему то недоступна (даже после всех моих векторных манипляций)
2)Появилась безумная идея- кто то такое делал вообще?
Берем фанеру побольше. например 20мм.
И хотим сделать например -вулкан.
Чтобы гравировка/вырезка шла по уменьшению ( также как в америке школьнике делают макеты вулкана).
т.е ПИК большой, а далее меньше,меньше...
Как вообще такое отрисовать,?? это же много слоев...
Nikolaevsk
Активный участник
Очень плохая исходная картинка для гравировки, чтобы получилось красиво нужно долго подбирать режимы трассировки...

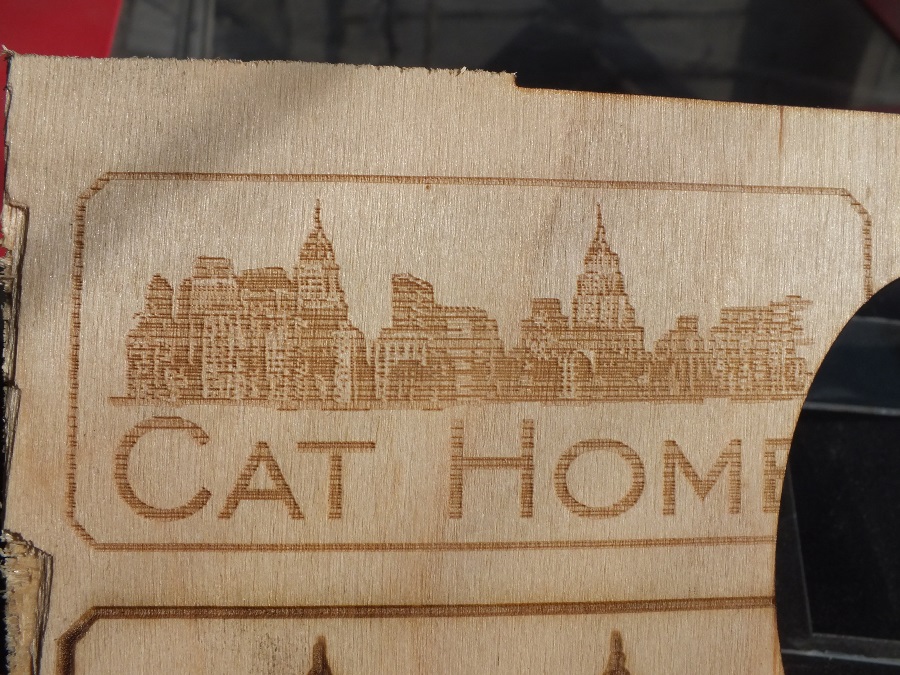

Вот что получилось за 5 минут. Для большей привлекательности нужно поиграться с разрешением и с режимами, + не помешает буквы и рамку отдельно по контурам пройтись малой мощностью.
Вот что получилось за 5 минут. Для большей привлекательности нужно поиграться с разрешением и с режимами, + не помешает буквы и рамку отдельно по контурам пройтись малой мощностью.
Nikolaevsk
Активный участник
3 мм не резал, 4 мм режу на 95% скорость 8. При скорости 10 прорезает местами, а местами нет. Причём недорез ровно на толщину одного слоя что наводит на мысль что дело в клеевой прослойке. а при скорости 8 прорезает гарантировано.
Трубка 50 ватт.
Трубка 50 ватт.
dima7411
Новый пользователь
Из лично опыта по резке фанеры. Режу медленно, но насквозь (что бы дым вниз выдувало...), брака меньше. Сорт фанеры - по барабану, они отличаются только шлифовкой - качеством верхнего - нижнего слоя, а внутри могет быть все что угодно (другая не попадалась). Сучок снаружи виден, а внутри листа - нет, а результат тот же - не прорезает. Если жаль материал, пускаю по второму разу. Толщину в 8мм не получалось прорезать с первого прохода по всей заготовке ни разу))), даже если скорость 2 мм/с, обдув пробовал 85л/мин, 175 л/мин, больше пока нет, но будет. ЛИнзы ставил и 50,8мм и 100мм, разницы (особой) не заметил. Труба 60Вт. Хотя на скорости 3мм/с режет акрил 10мм, так что, думаю, дело все-таки в обдуве, дым мешает. НО, могу быть не прав, обсудим.
По вопросу резки по-слоям, Nic советовал сайт, он из 3D моделей нарезку делает, но это уже вопрос из другой темы, да и фанеры жалко...
По вопросу резки по-слоям, Nic советовал сайт, он из 3D моделей нарезку делает, но это уже вопрос из другой темы, да и фанеры жалко...
Ввиду того что мой станок новый - 8мм, прорезаю при скорости 8, иногда бывают недорезы, но это уже фанера...
6мм 2 сорт сейчас с легкостью беру на скорости 14...
можно подробней?
хотел бы посотреть этот сайт.
Есть у меня пару идей....
Спасибо!
Вообщем дело не только во мне, но еще и в картике...
Просто не понимаю,почему другие так с легкостью сделали файл заказчика раз все сложно...
Nikolaevsk
Активный участник
легко делается когда уже раз 100 такую работу сделал, к тому же иногда люди не признаются что это трудно, типа "вот мы какие крутые, обращайтесь только к нам мы легко всё сделаем а конкуренты наши нифига не умеют"
типа рекламный ход такой.
типа рекламный ход такой.
Друзья!
Все же мне нужна ваша помощь!
Хочется понять базовый принцип гравировки.
Есть файл https://yadi.sk/d/ddWBNsD-byuCd
Хочу на его примере делать круглые монетки с гравировкой.
Проблема.
1)файл почему то 1 слойный. т.е он либо все режет либо все гравирует.
2)В кореле растовым изображением сделать можно см фото -но лазермайд при открытии любых растовых изображений после кореле сразу вылетает. см фото https://yadi.sk/i/P0SqcTXWbyuTJ
3)В самом лазермайд данное изображение сделать Negative engrave не выходит (не горит окошко) -вопрос кстати от чего это зависит???
См фото https://yadi.sk/i/unj76qyhbyuWM
Вопросы.
Можете ли вы пошагово для дибилов объяснить что надо делать...
Как делить это на слои, как растрировать нормально.
Все же мне нужна ваша помощь!
Хочется понять базовый принцип гравировки.
Есть файл https://yadi.sk/d/ddWBNsD-byuCd
Хочу на его примере делать круглые монетки с гравировкой.
Проблема.
1)файл почему то 1 слойный. т.е он либо все режет либо все гравирует.
2)В кореле растовым изображением сделать можно см фото -но лазермайд при открытии любых растовых изображений после кореле сразу вылетает. см фото https://yadi.sk/i/P0SqcTXWbyuTJ
3)В самом лазермайд данное изображение сделать Negative engrave не выходит (не горит окошко) -вопрос кстати от чего это зависит???
См фото https://yadi.sk/i/unj76qyhbyuWM
Вопросы.
Можете ли вы пошагово для дибилов объяснить что надо делать...
Как делить это на слои, как растрировать нормально.
