Нужна помощь Подключение поворотного устройства на halk53

[Student_M]

Здравствуйте, господа!
Давно лежит поворотное устройство для халк 53. Решил подключить и столкнулся с проблемой - нет инструкции по подключению последней к станку.
Мои действия:
1. подключил провод к разъему с надписью "Rotary pinboard" в левое гнездо, так как правое уже занято.
2. запустил программу "лазерворк6" , загрузил файл и в окне "output" поставил галочку "enable rotate engrave"
3. нажимаю старт станок ходит по осям х и y, а вот поворотное устройство не реагирует. Пробовал разные параметры выставлять в окне "output" но результат тот же!

Что делаю не так, где можно раздобыть инструкцию??? Прошу помочь!



[Servis]

Здравствуйте! Не понятно только: Вы все-таки включили другой конец провода в разъем драйвера вместо оси Y?



[Student_M]

О, наверно в этом и ошибка. А где он находится этот разъем драйвера Y?
От поворотного устройства идет всего один кабель, значит разъем "Rotary pinboard" который находиться под рабочим столом не нужен?



[Student_M]

Так, разъем драйвера нашел по фото (http://www.halkru.com/forum/media/174/) с этим разобрался!
Еще была проблема (ну что бы мои ошибки не повторяли) - сильно зажал заготовку с двух сторон - и поворотный механизм не хотел крутится!
Благодарю Сервис, за помощь!



[Student_M]

Так, опять 25!
Не хочет крутится моторчик поворотного устройства! Подсоединил вроде все верно (вместо оси Y). Видно что хочет крутится, но выдаем постукивания и все. Без питания крутится нормально, ничего не мешает!
Что где замерить можно?



[Servis]

Для поворотного устройства в зависимости от диаметра заготовки надо постоянно пересчитывать шаг. Например шаг или pulse equivalent = 3.14 x диаметр заготовки x 0.4 ÷6400 Зависит от станка, драйвера и т.д. Какая у Вас программа? Модель несколько систем имеет.



[Student_M]

Программа LazerWork6, станок халк53.
Но дело не в этом! Подробнее ниже:



[Богдан]

Servis, тут проблема в том, что при нормальном и правильном (как Вы советовали) подключении мотор:
1. При включении гравёра - гудит, но не вращается.
2. При нажатии на кнопки движения по оси Y на панели гравёра (то есть вращение по/против часовой) издаёт щёлкающие звуки, пытается вращаться, но не вращается. При чём при попытке помочь вращаться руками прокрутить вал получается с большим усилием. Когда гравёр не включён вал вращается свободно.

Думаем на:
1. Возможно направильно спаяны провода. Вопрос: как проверить?
2. Мотор вышел из строя. Вопрос: как проверить.



[Servis]

При чём при попытке помочь вращаться руками прокрутить вал получается с большим усилием. Когда гравёр не включён вал вращается свободно.

Так и должно быть, двигатель намагничивается - как правило рабочее состояние.

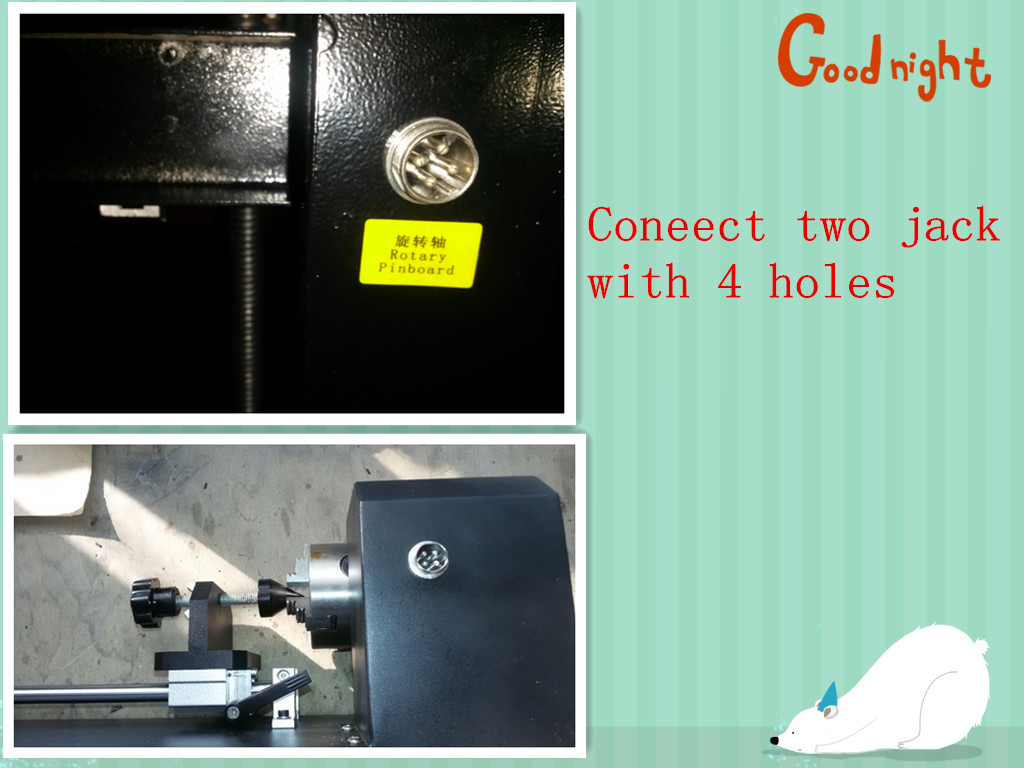

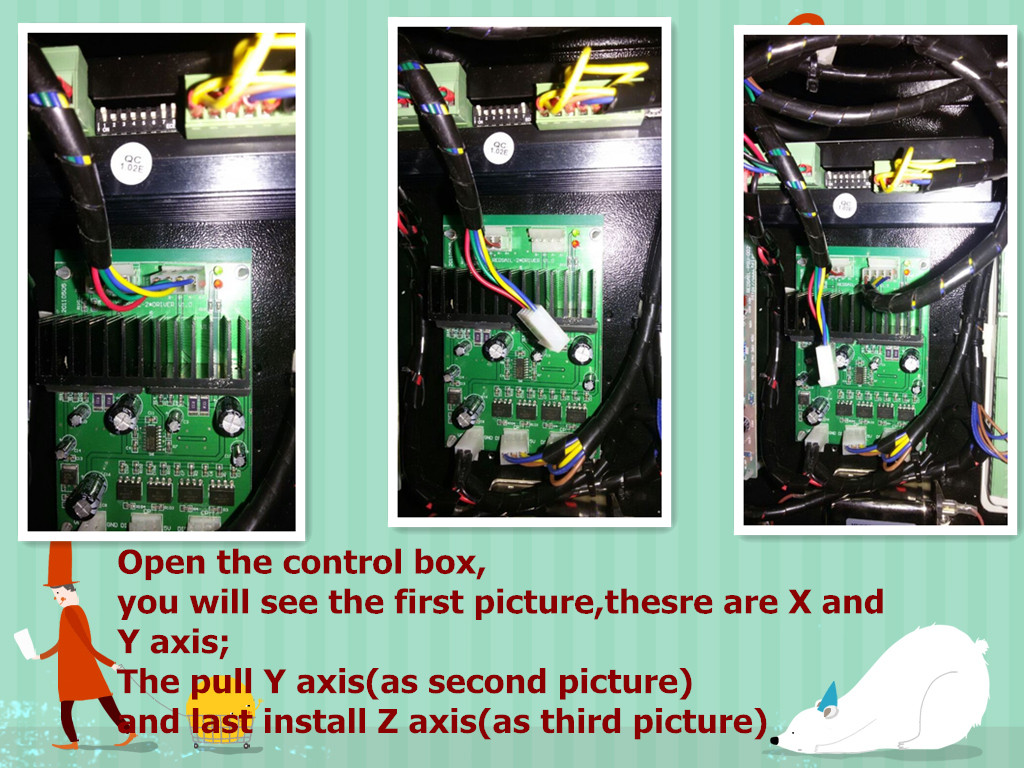

У Вас такое подключение и модификация поворотного? см. фото



[Student_M]

Поворотное устройство такое, сделали все аналогично.
Но все же мотор не вращает вал ни каким способом.



[Servis]

При нажатии на кнопки движения по оси Y на панели гравёра (то есть вращение по/против часовой) издаёт щёлкающие звуки, пытается вращаться, но не вращается.

Можете представить видео со звуковым сопровождением?



[Student_M]

как то так: это при включении станка, и так же когда прошла инициализация при ручном управлении станка по оси Y



[Servis]

Зайдите в заводские настройки Vendor Settings - пароль rd8888 - выделите из списка Motor - затем поставьте точку Y (если поворотное взамен оси Y) в поле Step Lenght (um) установите значение: диаметр обрабатываемого материала * 0.4÷3200 . Попробуйте!



[Servis]

1. Возможно направильно спаяны провода. Вопрос: как проверить?

Проверьте мультиметром на прозвон обмоток двигателя на выключенном станке. Как правило 1 и 2 контакт прозваниваются, 3 и 4 тоже. А 1 и 3, соответственно 2 и 4 - не должны прозваниваться.



[Servis]

Зайдите в заводские настройки Vendor Settings - пароль rd8888 - выделите из списка Motor - затем поставьте точку Y (если поворотное взамен оси Y) в поле Step Lenght (um) установите значение: диаметр обрабатываемого материала * 0.4÷3200 . Попробуйте!

Подождите, переуточню формулу. Завод поправил диаметр на периметр, надо удостовериться



[Servis]

π* диаметр*0.4÷3200
π - число Пи 3,14



[Student_M]

Зайдите в заводские настройки Vendor Settings - пароль rd8888 - выделите из списка Motor - затем поставьте точку Y (если поворотное взамен оси Y) в поле Step Lenght (um) установите значение: диаметр обрабатываемого материала * 0.4÷3200 . Попробуйте!

А где в этих настройках параметр мотор?

Прозвонил контакты мотора: 1 и 2 прозваниваются, а 3 и 4 нет (1и3, 2и4 не прозваниваются)!



[Servis]

Прозвонил контакты мотора: 1 и 2 прозваниваются, а 3 и 4 нет (1и3, 2и4 не прозваниваются)!

2 и 3 проверьте пожалуйста



[Student_M]

Прошу прощения, сегодня еще раз проверил 1и2, 3и4 прозваниваются!!! Все остальные варианты не прозваниваются!!!
Провод прозвонил тоже норм!
Так где найти параметр мотор?



[Student_M]

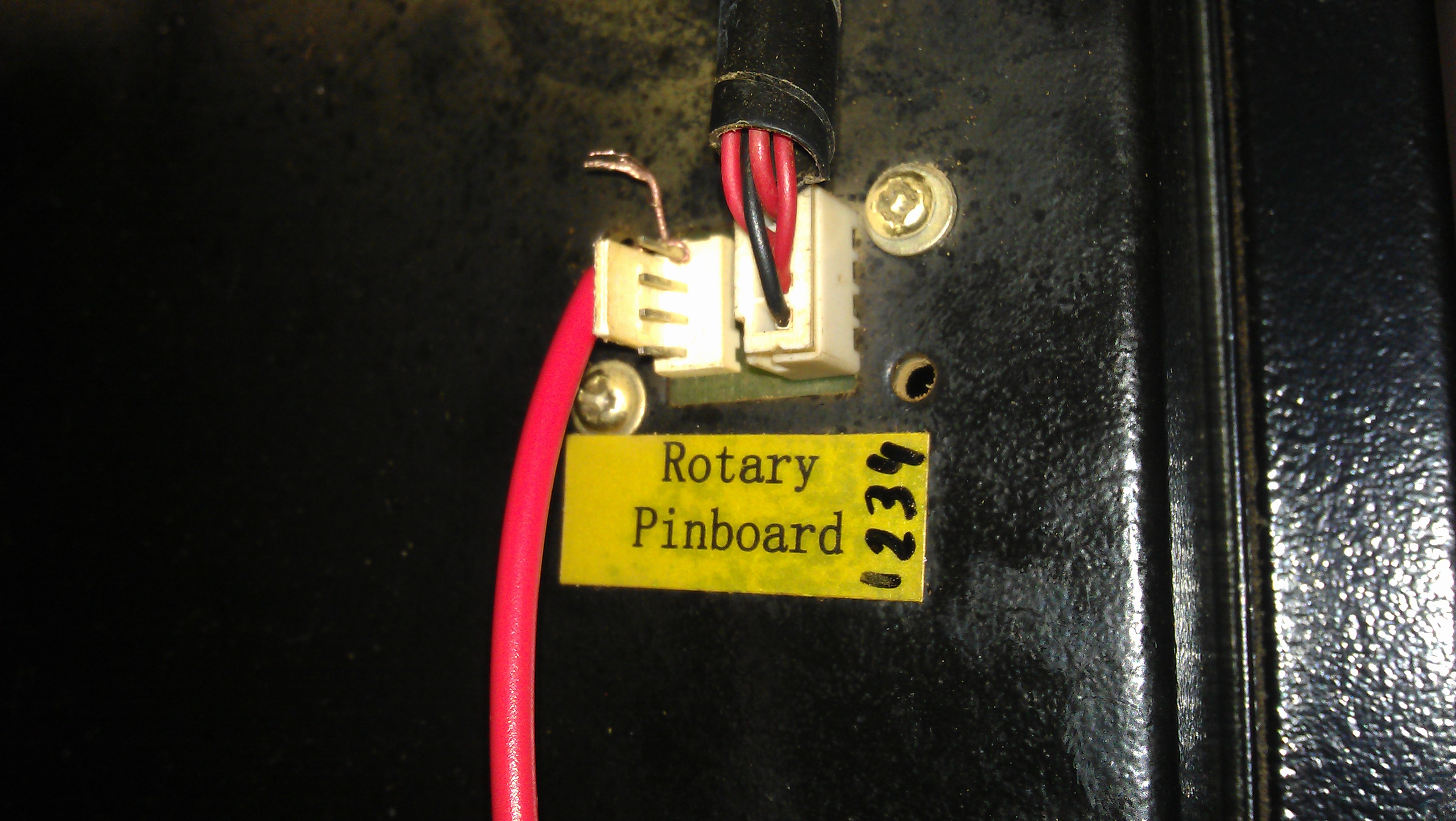

Еще вопрос: прозвонил провод который идет от платы к разъему за передней дверкой (под столом)
У меня прозваниваются (в последовательности Pinbord - Плата) :
1-2
2-4
3-3
4-1

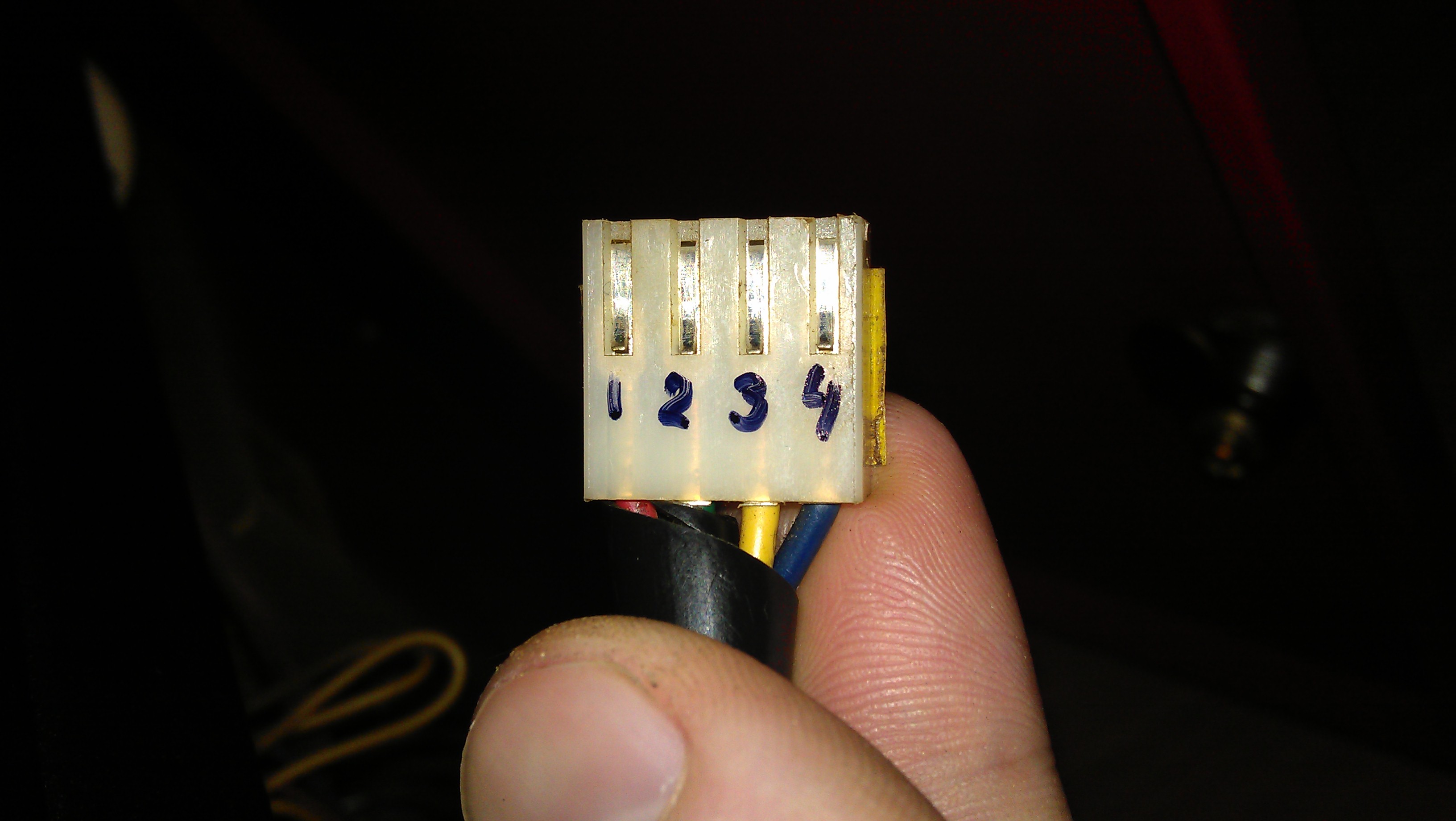

Фото по обозначению прилагаю:

Пожалуйста, подскажите как должно быть! Может кто прозвонит у себя?
