Клинит по осям!

[Student_M]

Спасибо! Попробую разобрать сегодня, почистить и смазать, может поможет...



[Vestitoleg]

А фотографии нет, что получается на картинке после сбоя?



[Student_M]

А что там фотографировать? Срезает там где не надо... именно на столько насколько съехало при заклине!



[halkru]

Ах да, драйвера какой марки? И по Z говорите все ок?



[Student_M]

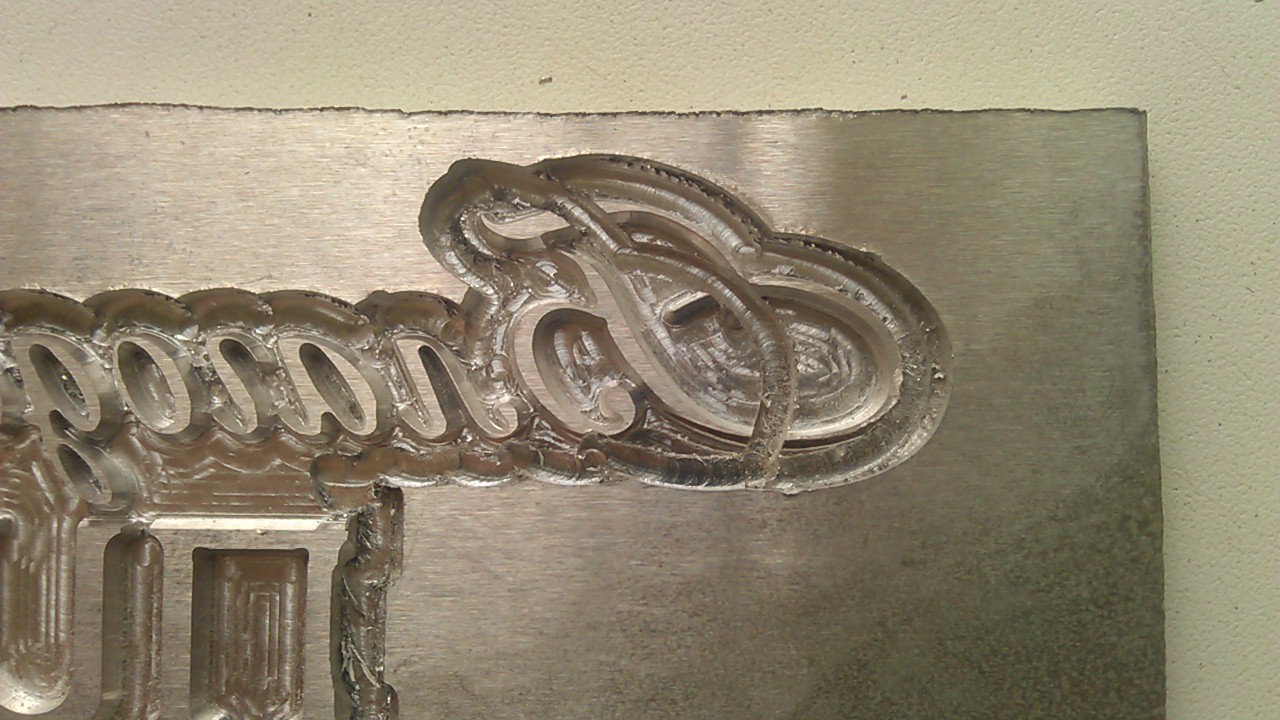

Ну вот на примере здесь (крайняя правая буква "Б") уже обрезка по контуру пошла не так, затупила ось У и контур соответственно ушел примерно на 1 см.



[Student_M]

Драйвера родные с диска от NC Studio. По Z не замечал тормозов.



[halkru]

Драйверы шаговых двигателей имел ввиду )



[Student_M]

не знаю, а где смотреть?



[halkru]

В блоке управления - 3и коробочки одинаковые.



[Vestitoleg]

Проверьте провода, от драйвера до шагового двигателя. У меня было что-то наподобие, чтобы найти причину пришлось провод протянуть от драйвера до шагового двигателя, а причина нашлась в разъеме блока управления, в процессе работы какой-то из контактов отходил, разъем пришлось выкинуть, подключил напрямую.



[Student_M]

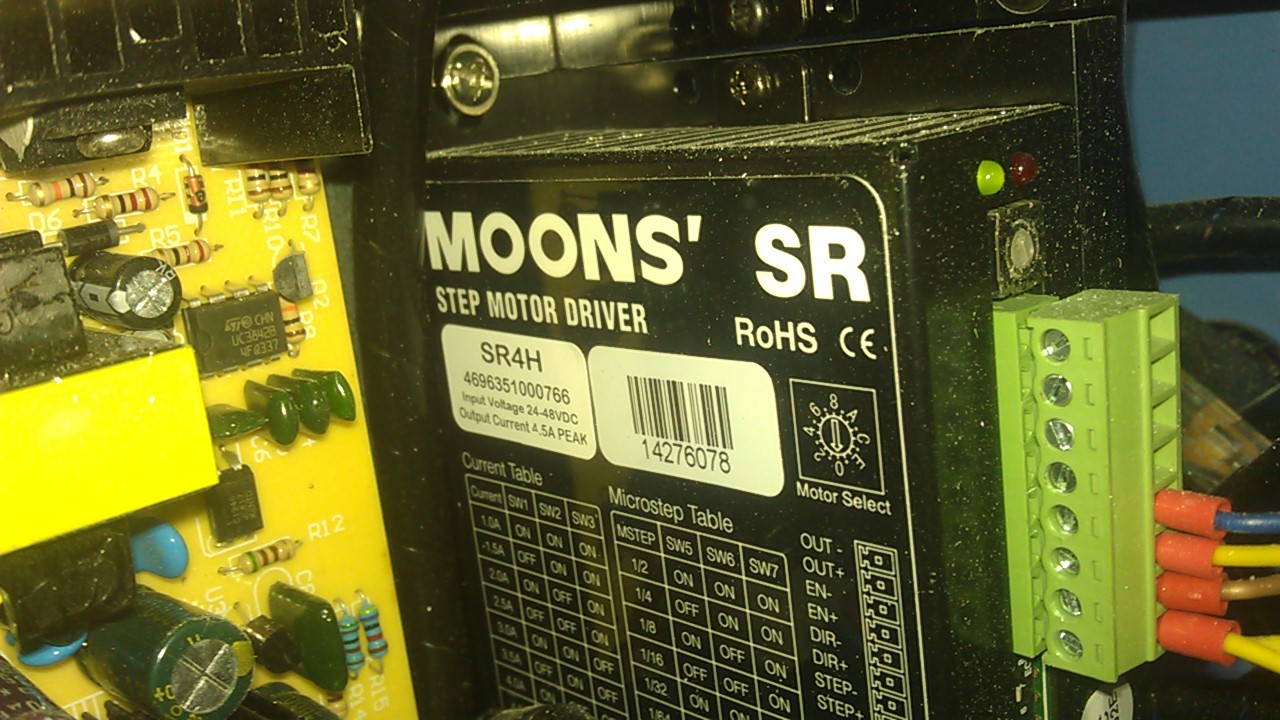

MOONS' SR4H



[halkru]

Муунс, понятно. Рекомендовал-бы прислушаться к предыдущему посту, не могли то-же уверенно диагностировать похожую неполадку.



[Student_M]

Да, конечно сейчас буду смотреть, как раз заказ закончил! Посмотрю и подшипники и коннекторы/гнезда!



[Student_M]

Итак снял линейные подшипники по осям Х и Y, хорошенько их прочистил и смазал. Один из них (который по Y) клинил, наверно все таки попала туда металлическая стружка.
Провода отсоединил - завтра с утра проверю и подключу по новой и пущу в холостом режиме что-нить резать - посмотрю как себя будет вести.



[Student_M]

Не помогло
Вот выставляю видео где фрезер без нагрузки идет со смещением от центра до края и на 2:52 минуте он стопорит по оси Х, после чего продолжает работу уже со смещением по оси Х и соответственно выходит за "ноль", срабатывает концевик и гравировка останавливаеться



[halkru]

Неясный посторонний звук, ну да ладно.. Попробуйте, как рекомендовал Vestioleg пробросить новые провода от драйвера до двигателя по Х, возможно внутренний обрыв.



[halkru]

На механику не похоже



[Student_M]

На механику не похоже

Интересно как вы определили? Я 90% был уверен что это механический сбой.
Короче решил поставить старый винчестер со старой виндой..... и о чудо пока никаких сбоев, проверяю 5 или 6 раз тот же код и пока все гладко! И не задумывается как раньше и не клинит!
Наверно проблема решена! Всем спасибо за помощь!!!



[Student_M]

В связи с этим вижу 3 источника проблемы:
1. Криво виндовс поставился
2. Криво легла программа (скорее всего, хотя и переустанавливал)
3. Винчестер
4. Драйвера



[halkru]

Интересно как вы определили? Я 90% был уверен что это механический сбой.

На звук
