Halkmini на usb - интерфейсе

[halkru]

Добрый день. Наконец стал обладателем гравера. Никогда не работал с такими вещами прошу оказать некоторую помощь!
Вопрос первый: почему вместо защитного стекла кусок двп прикручен, где взять стекло? Как то неудобно без него кажется будет.

)) Это защитная самоклейка на оргстекле, аккуратно снимите ее.



[halkru]

При детальном рассмотрении обнаружил что линзы и зеркала все в отпечатках пальцев, чем можно почистить? Прочитал вроде спиртом. И еще на линзе царапина где-то 3 мм от края. Как может повлиять на работу, допустимо ли это? Что делать?

Хорошо подойдет ушная палочка немного смоченная в спирте, круговыми движениями от центра к краю.



[Иван М]

Добрый день! Захотелось апгрейдить свой халк мини датчиком протока воды. Подскажите куда установить. Фото датчика прилагаю.



[Иван М]

Господа, что кто-нибудь ставил на свой станок подобный девайс?



[halkru]

Может трубки после компрессора, а разъем между G (земля) и WP (защита) на ВБП?



[Иван М]

Трубки это дело понятное. Этот датчик работает на размыкание цепи, когда циркуляция прекращается - цепь размыкается. Я хотел по простому поставить последовательно после выключателя станка, но продавец сказал что так нельзя! Этот датчик должен размыкать цепь 12-24 вольта, но не 220 как на кнопке включения станка. Сила тока я так понимаю не должна превышать 0,2 Ампера. Он должен отключать только питание излучателя, при отсутствии циркуляции воды. Силу тока на выходе из ВБП я не знаю. Девайс позиционируется продавцами как оборудование для CO2 лазерных граверов, из инструкции только целлофановый пакетик.) Диалог с китайцем вообще как-то не очень понятен.) Методом тыка тоже не впечатляет. Нужен совет.



[halkru]

Силу тока на выходе из ВБП я не знаю.

30 миллиампер, но напряжение под 30000 В, никак нельзя. Надо использовать вход управления ВБП - WP.



[Иван М]

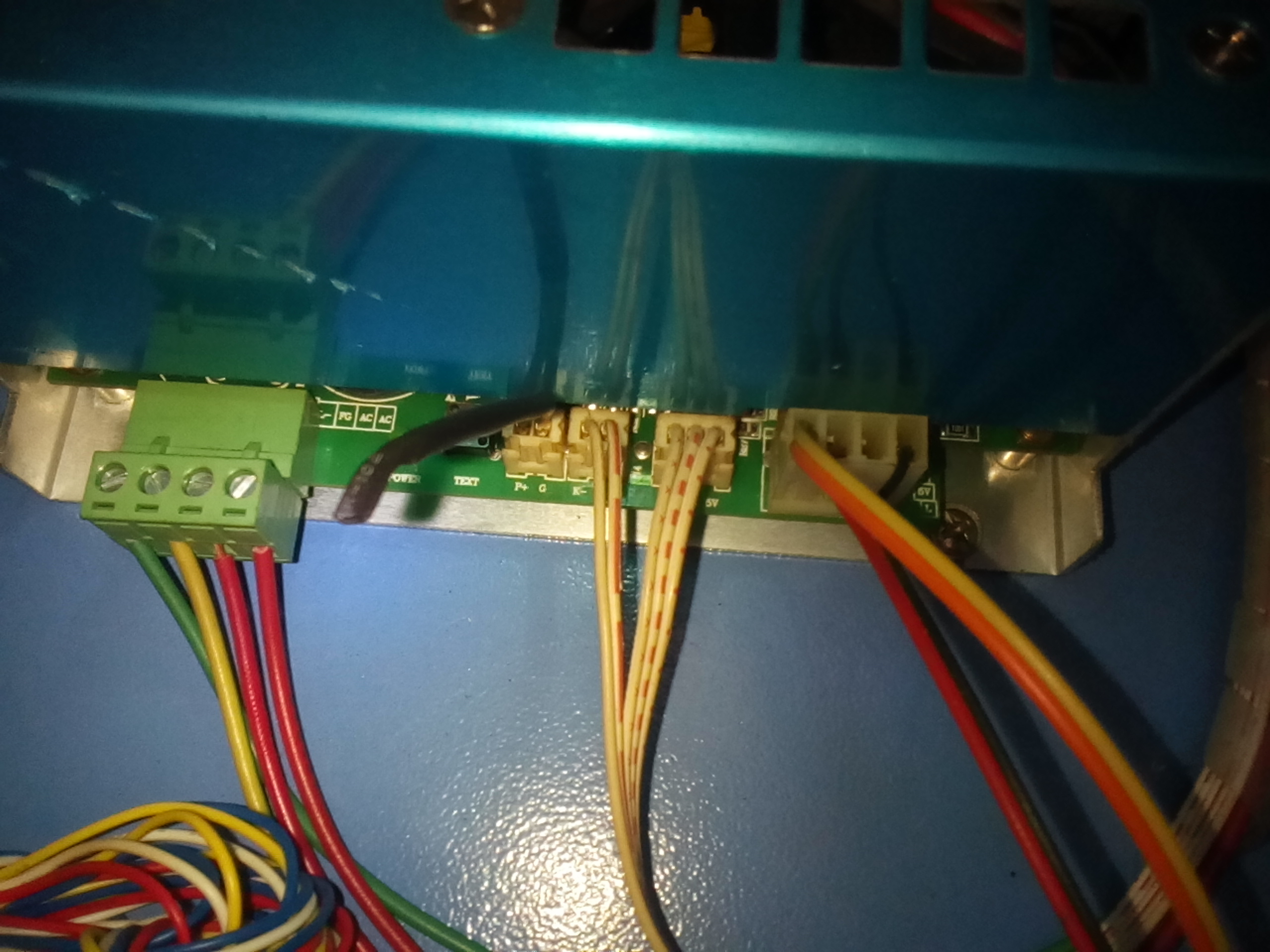

Спасибо за помощь, кажется дошло. Просто на моем ВБП немного другие обозначения. Датчик протока воды устанавливается вместо перемычки между клеммой G и клеммой P+. Вода замыкает контакты на датчике и станок работает, датчик протока воды, в этом этом случае, выступает в роли перемычки, когда циркуляция прекращается контакты размыкаются. Нет перемычки станок не работает. Поправьте пожалуйста, если не прав.



[halkru]

Верно, на крайний случай в разрыв провода TH - управляет включением ВБП.



[halkru]

Да, на этом - WP обозначен как Р+.
