Восстановление mini

[Zett]

Доброго времени суток.

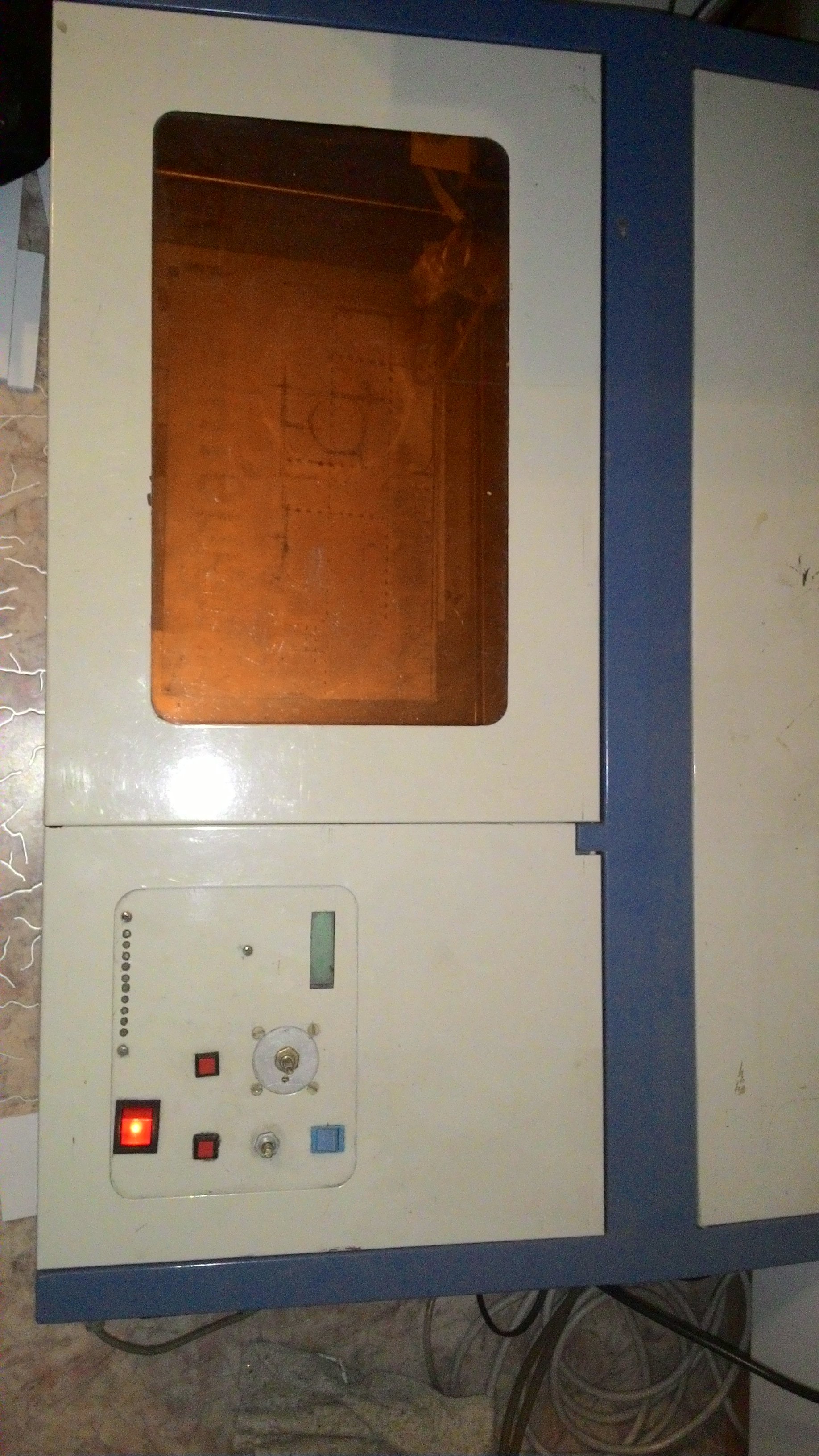

Достался на восстановление Halk mini.
все направляющие протёр и смазал, выставил линзы. Стал резать. Но есть недочёты :

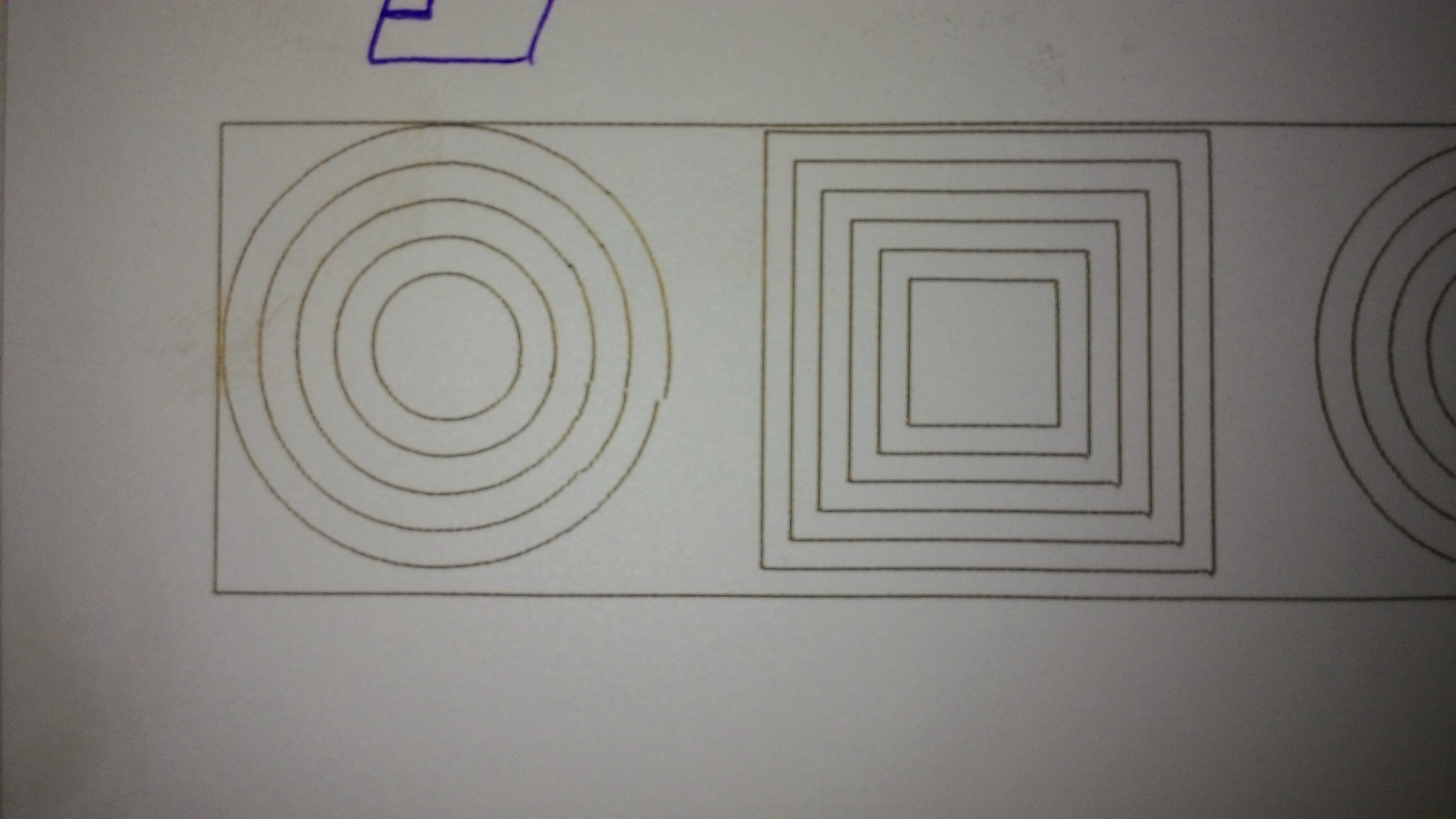

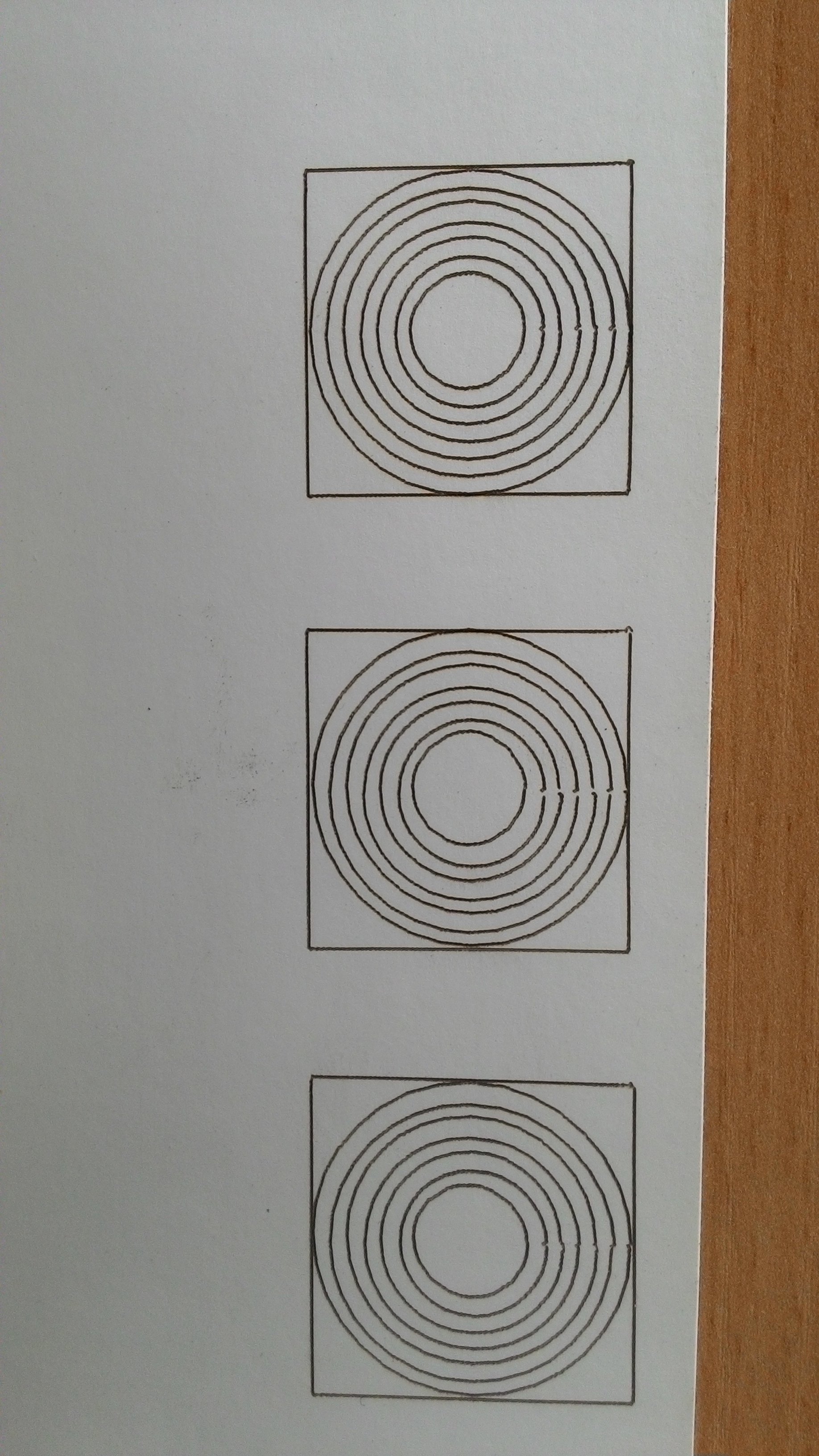

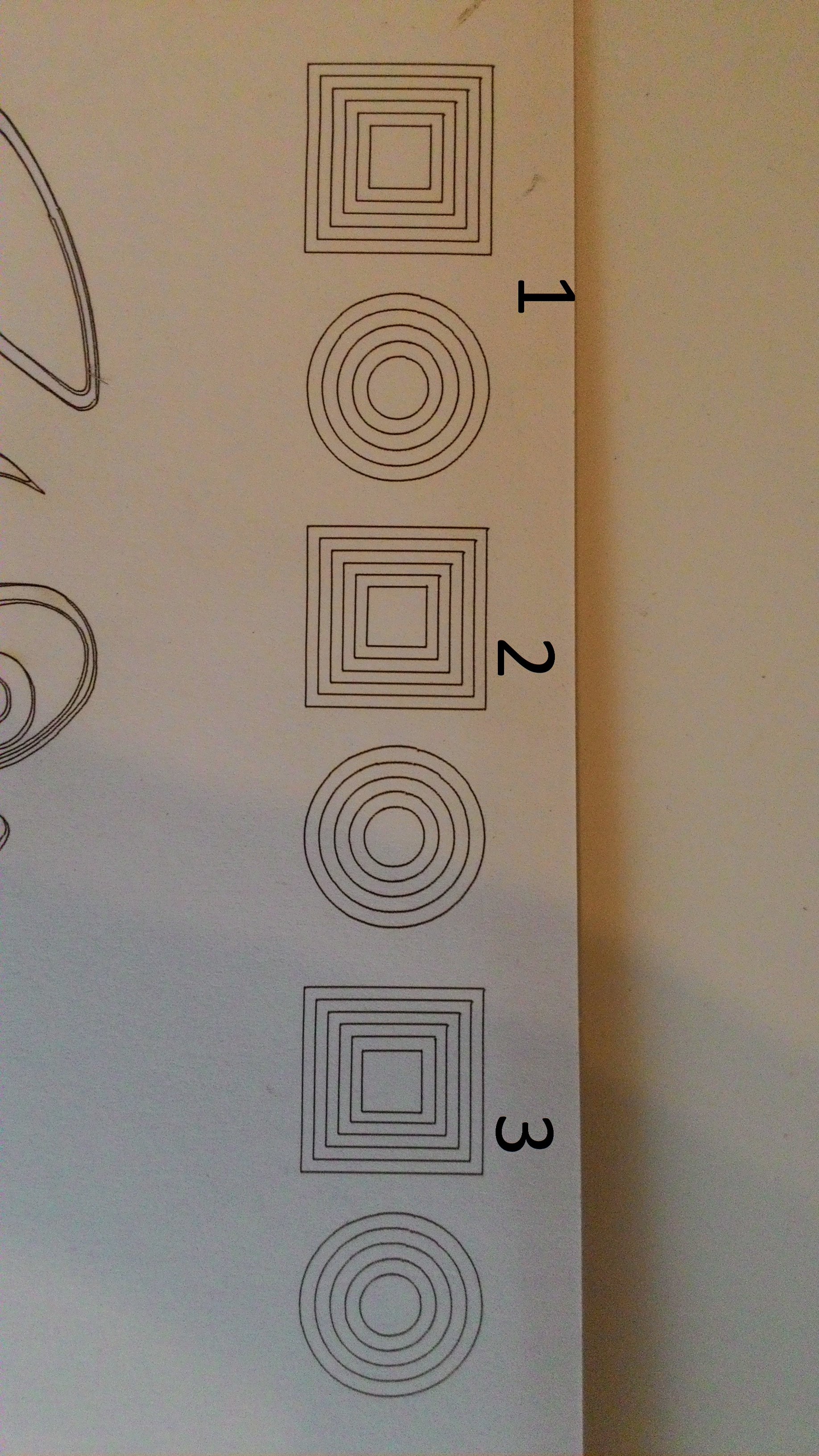

1 . начало реза и конец реза не совпадают или немного не дорезает ( фото ).
2. режет со сдвигом, т.е. равномерно расставленные круги идёт смещение.
3. при отправке резки ( векторный файл) - не меняется скорость, при этом расчётное время резки меняется. При гравировки скорость меняется.

Помогите пожалуйста советом.



[halkru]

Здравствуйте. Модификаций этих станков было множество, опишите систему управления и программу которой пользуетесь.



[Zett]

Станку лет 8... фото каких узлов, плат нужно сделать ? сделаю чуть позже.
программа Newlydraw 1.5



[halkru]

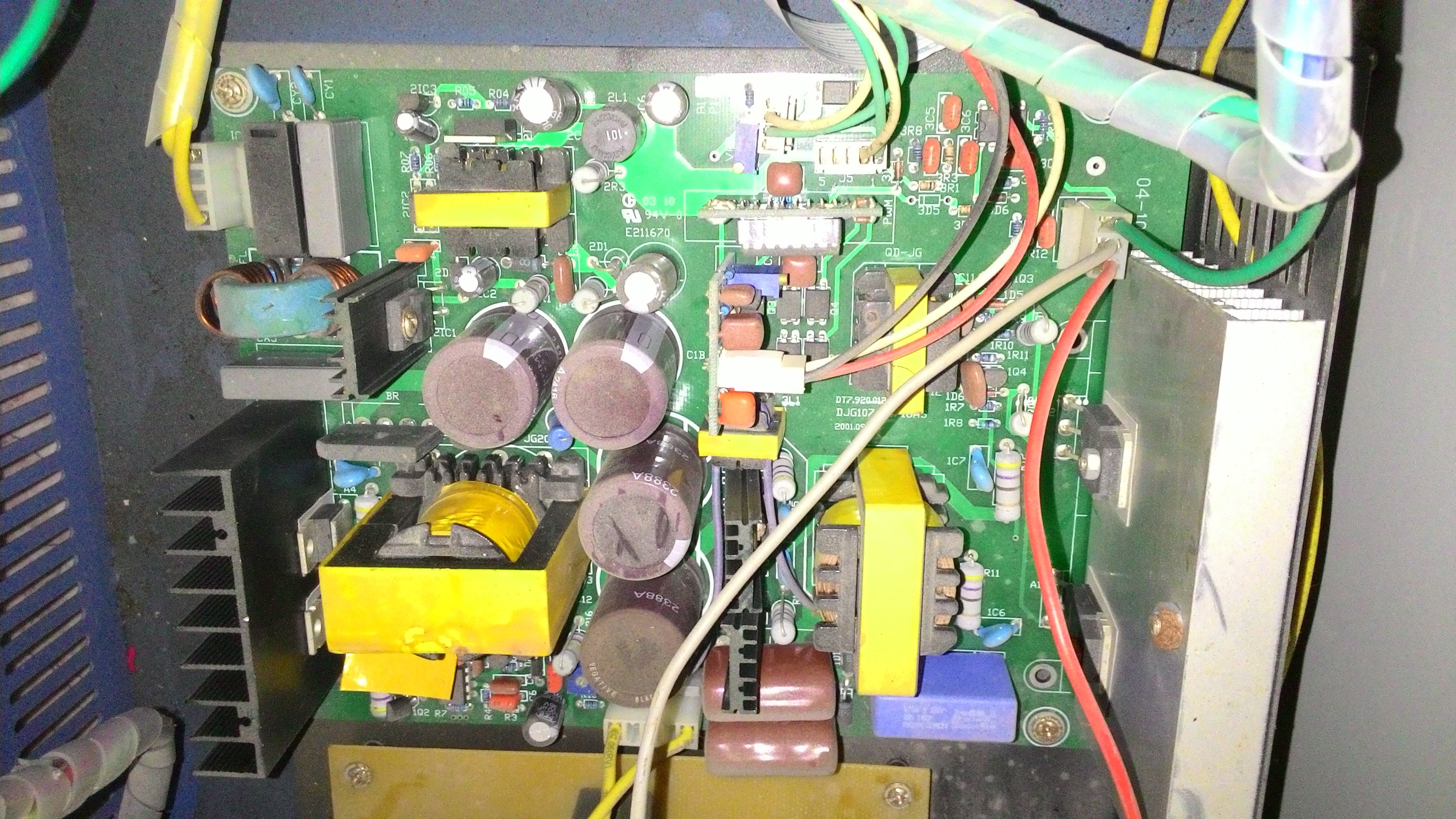

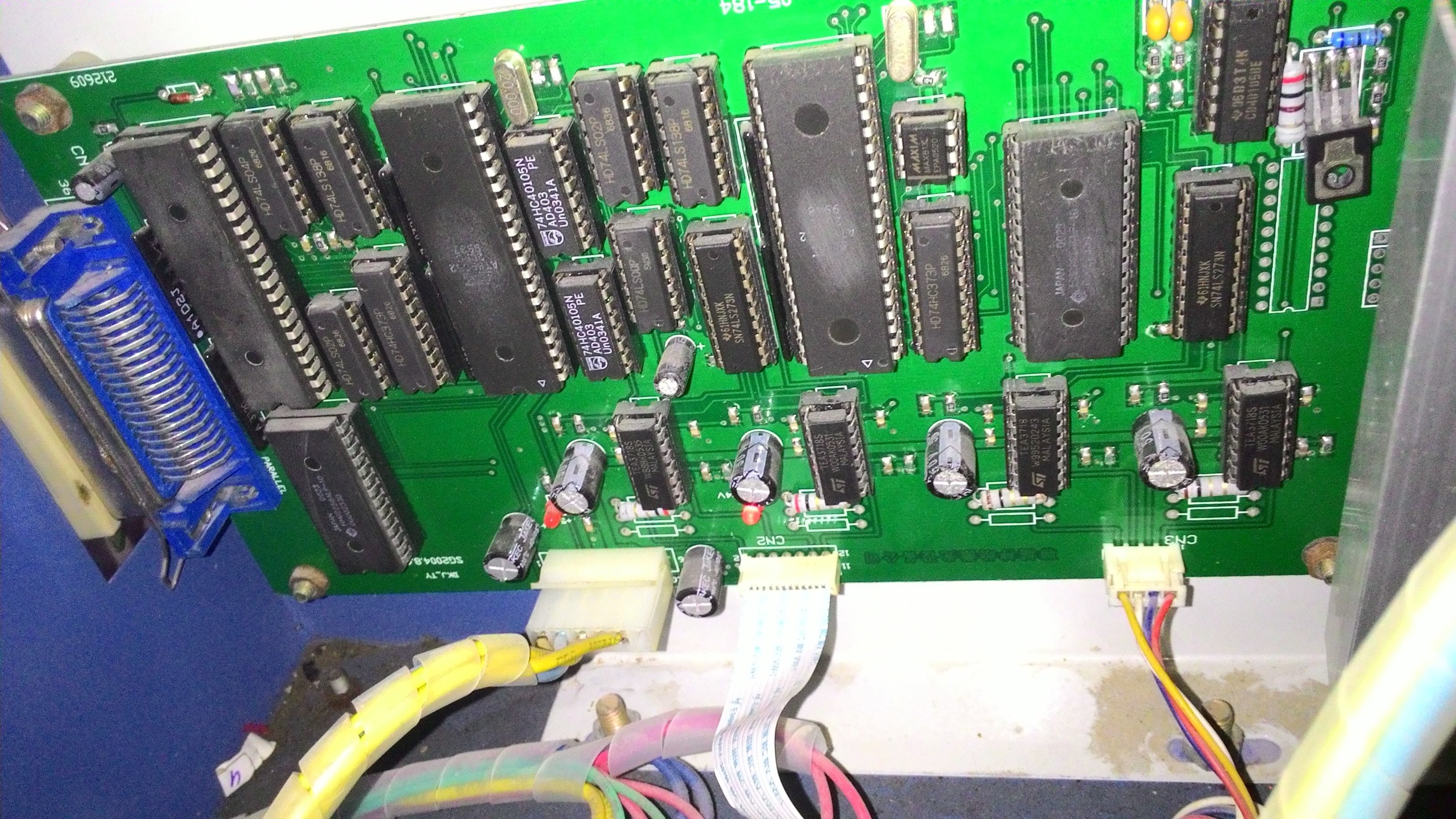

8 лет - проверьте механику. Те станки еще не имели возможности управлять скоростью реза. Плату управления сфотографируйте, будет точно понятно.



[Zett]

все болты и перетянул.
есть ещё предположение что в роликах каретки, подшипники уже износились, т.к. не смазывались. Возможно ?



[Zett]

заменил ролики на каретке, помогло на квадратах, но круги всё равно недорезает.
Каретка стала ходить тяжеловато, расслабил-подтянул ремень - не помогает. Второй ремень не расслабен, но балка ездит мягко.



[Servis]

Здравствуйте!
Линза не болтается? Как будто какое-то дребезжание присутствует, линии кривые. Можно попробовать видео приложить.



[Zett]

всё очень странно и печально....

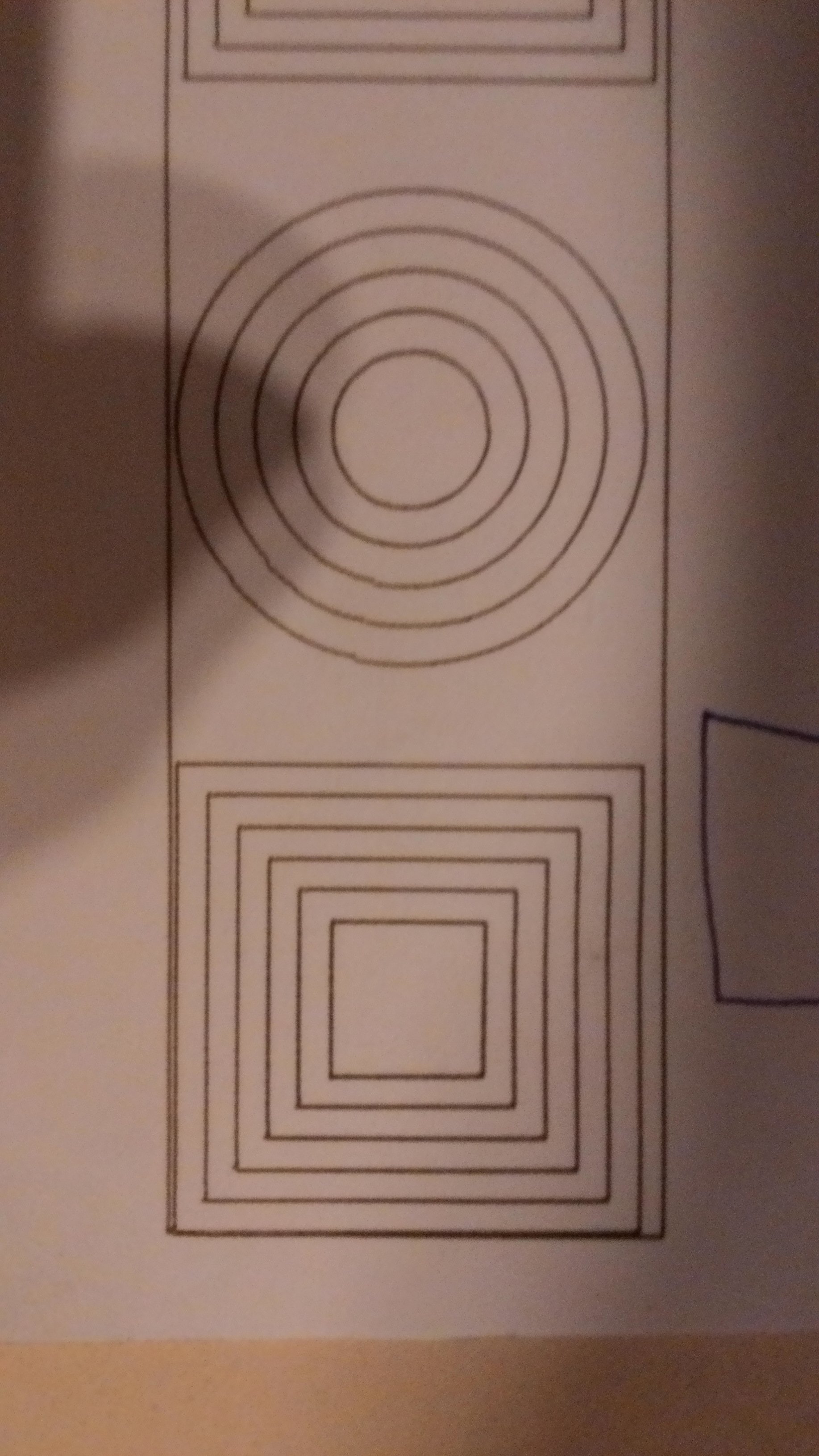

первый образец резал нормально, я бы не придрался, но знающие люди сказали - ФУ..... (его нет на фото и на видео), но дальше пошло...не попадание в кругу и как предполагаю вибрации ( мало опыта резки на лазере, в основном только широкоформатное печатное) .
Каретка жёстко ездиет, даже немного туговато и без люфта от руки (долго присматривался) не болтается - ремень реагирует сразу.
Вопрос я думаю с балкой -- она должна немного подниматься с левой стороны ?
И как проверить подшипник балки (который на цилиндрическом валу) ?

Видео только так могу загрузить, по другому не получается, извиняюсь.

https://cloud.mail.ru/public/69yC/oyZVk4EJ4
https://cloud.mail.ru/public/Gm9m/R938eB4Fg
https://cloud.mail.ru/public/7Uy5/a4VHQeqR8



[Zett]

файлы сохранял cначало в PLT, потом в DXF ( в этом формате без гдюков).



[Zett]

в разных сторонах поля резал.

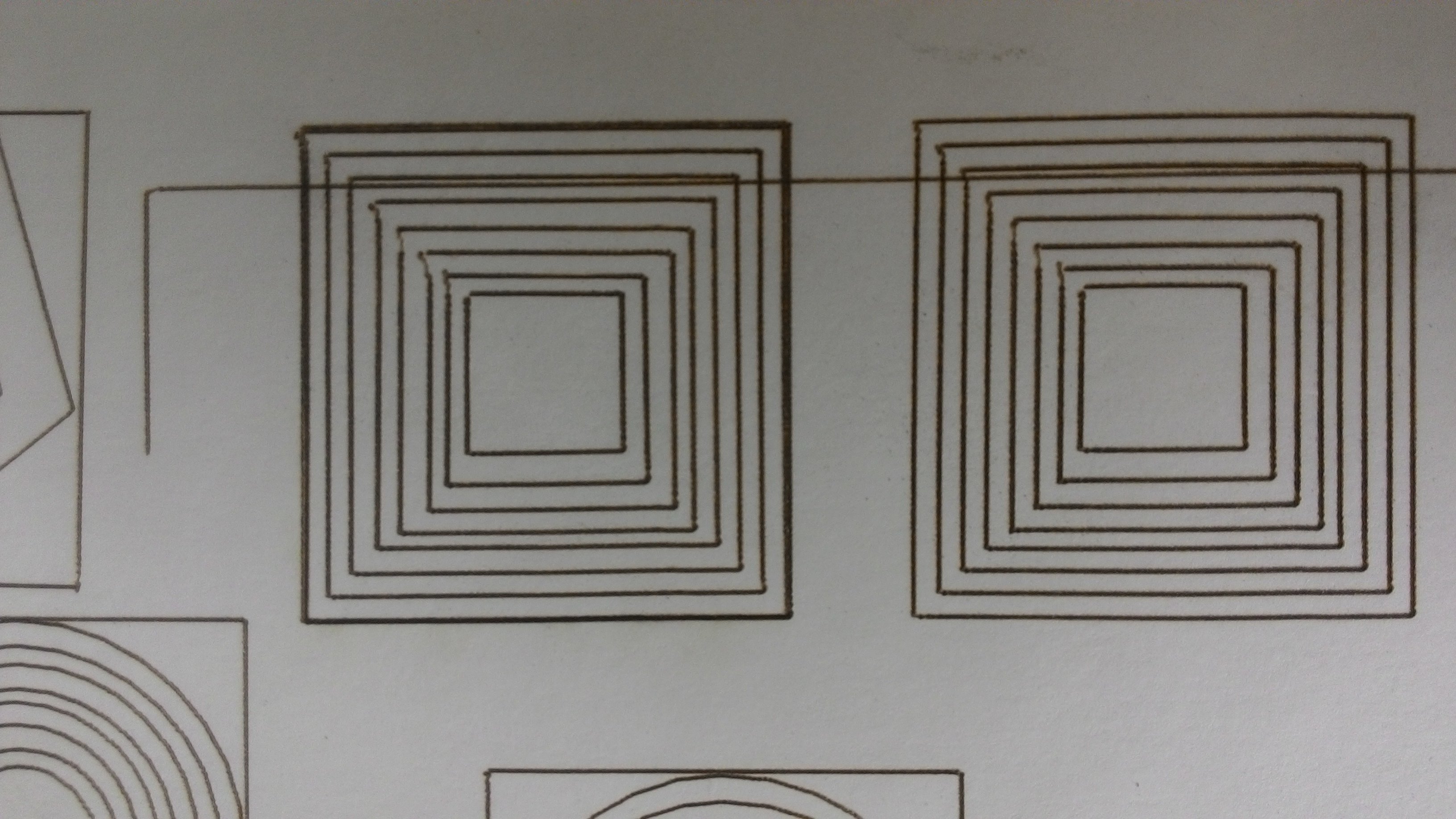

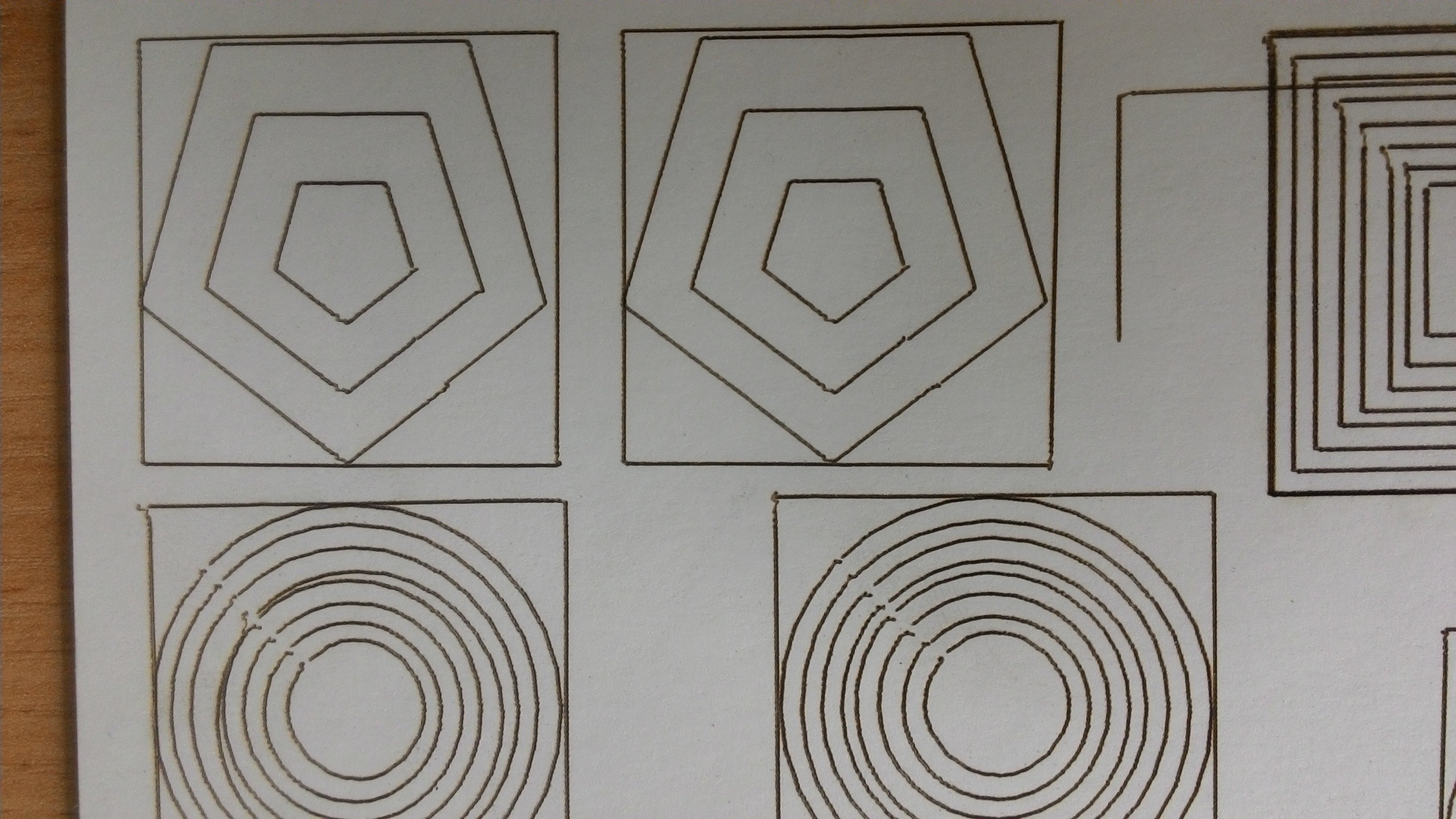

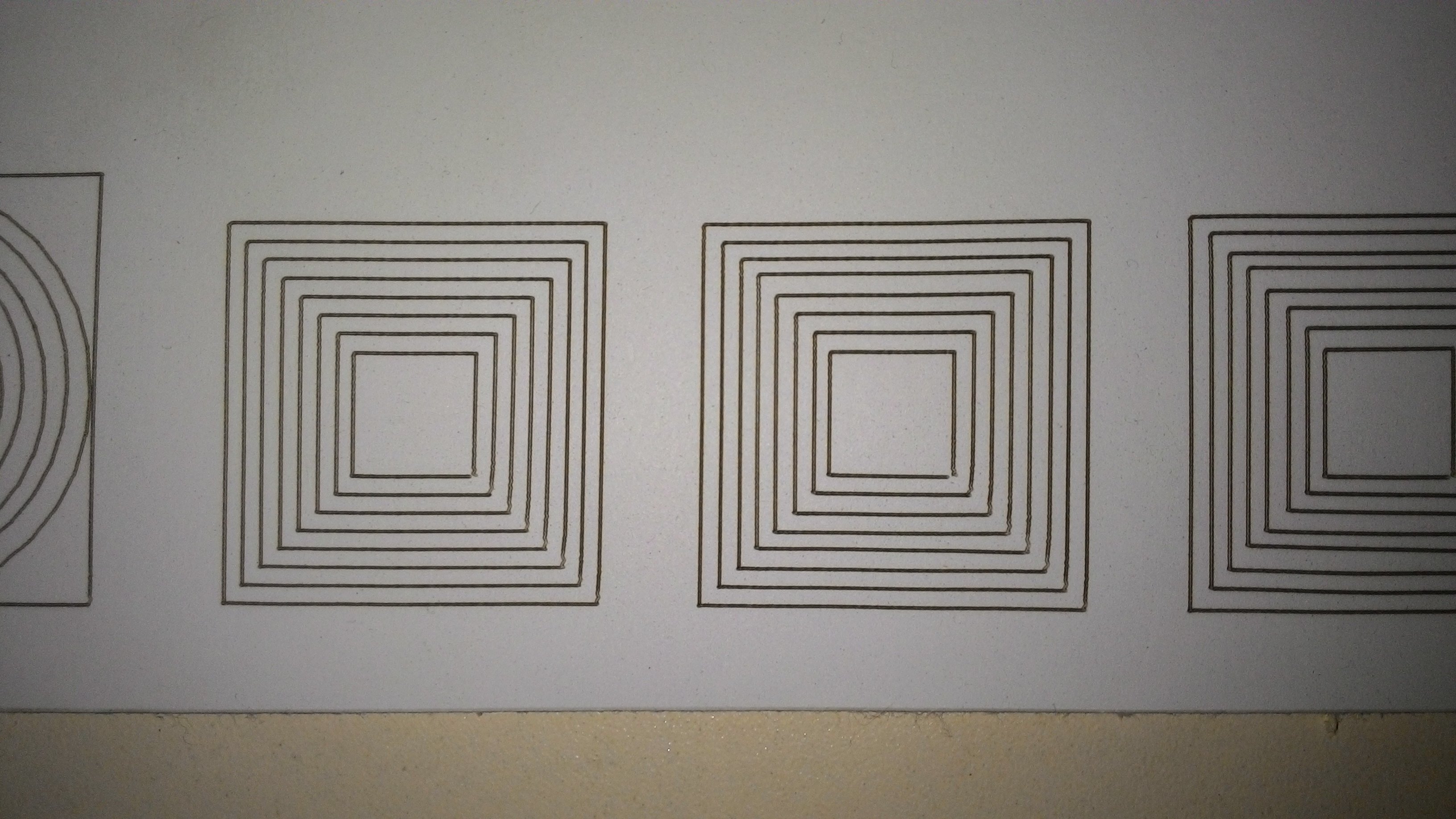

иногда где то не дорезает в кругах, в квадратах есть "хвостики".



[halkru]

DXF ( в этом формате без гдюков)

Что мешает продолжать так делать? В DXF..



[halkru]

Достался на восстановление Halk mini

Обычно все поставляемые станки были с нашим товарным знаком или что-то переделывали?



[Zett]

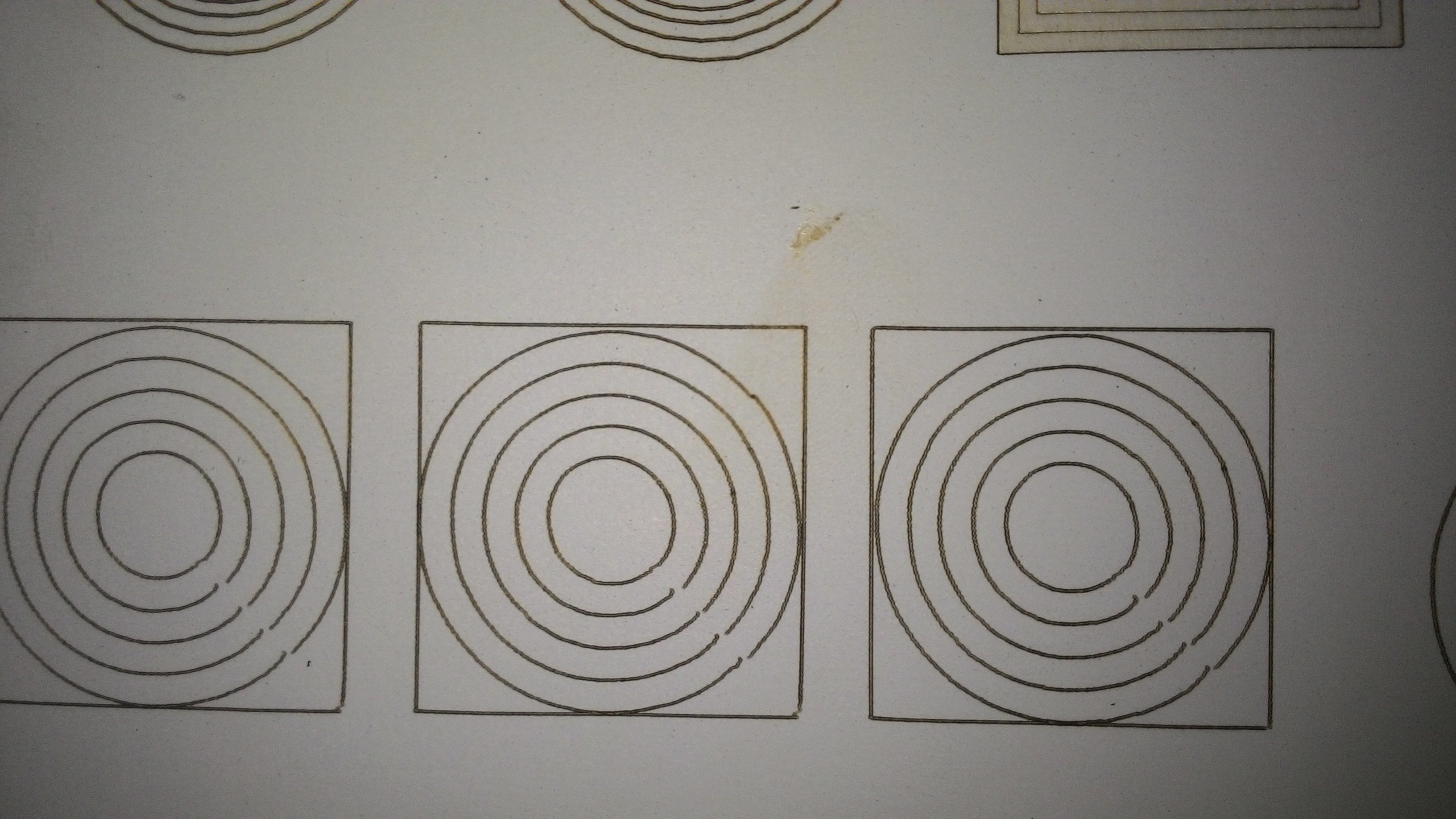

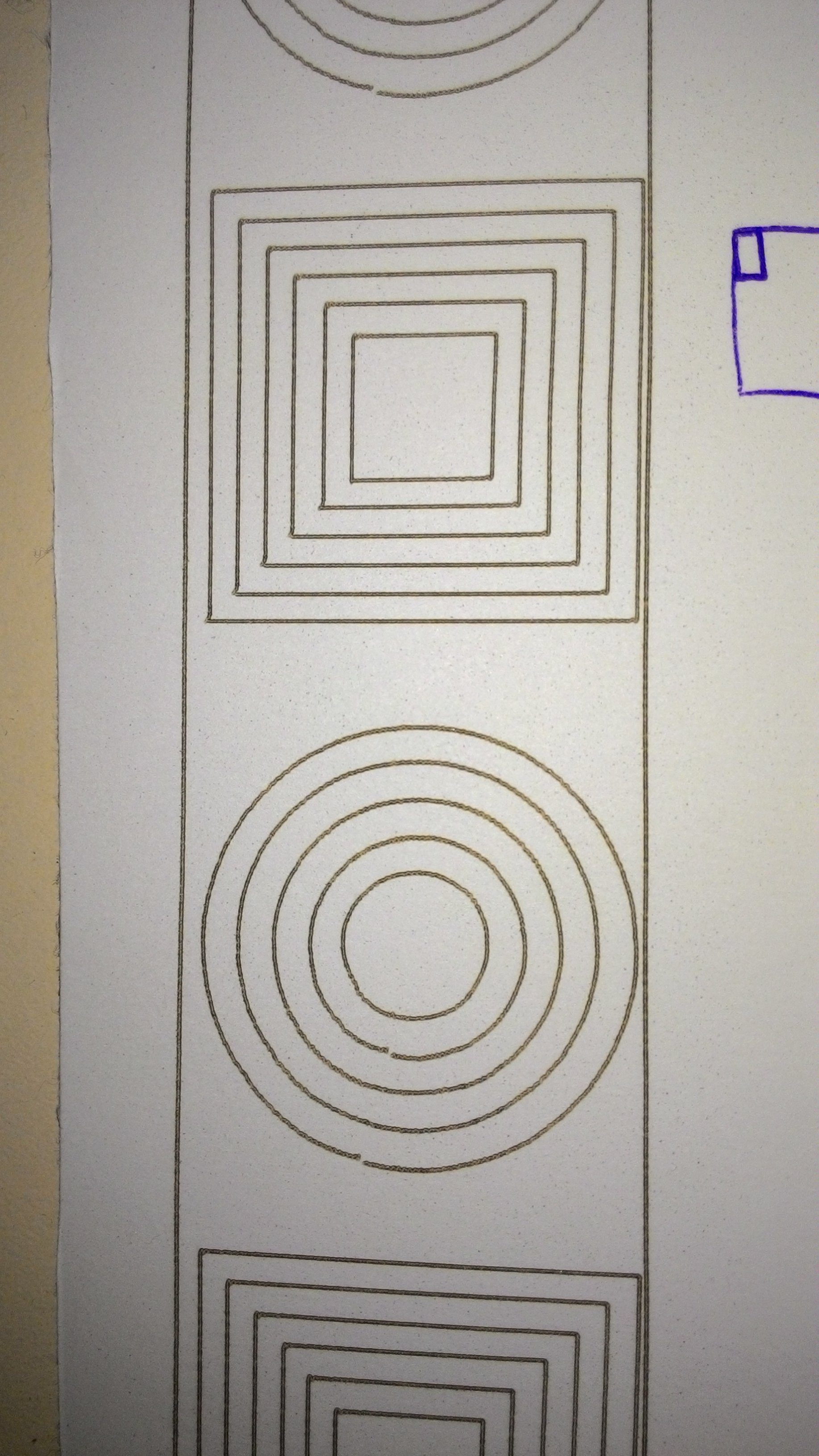

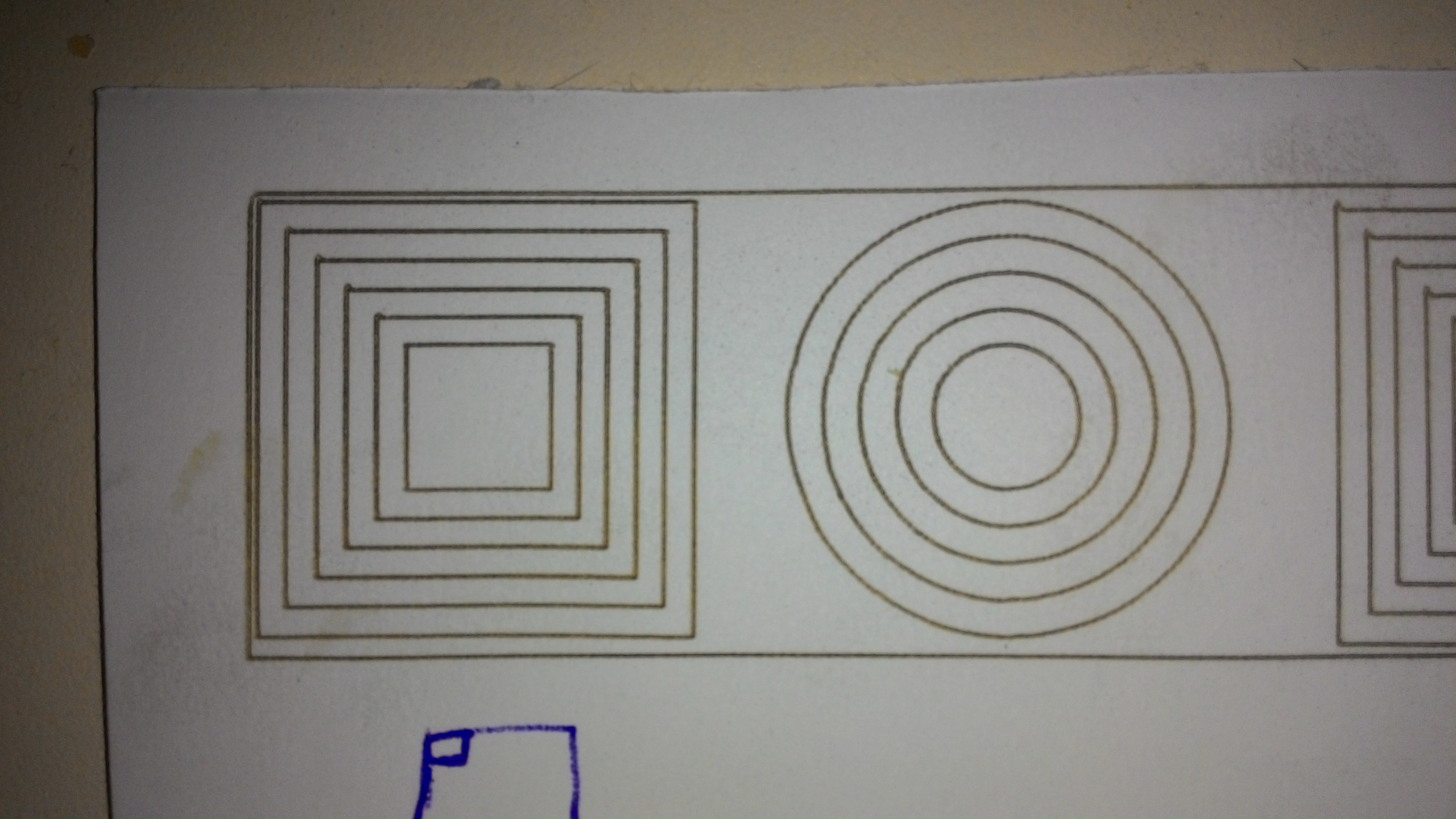

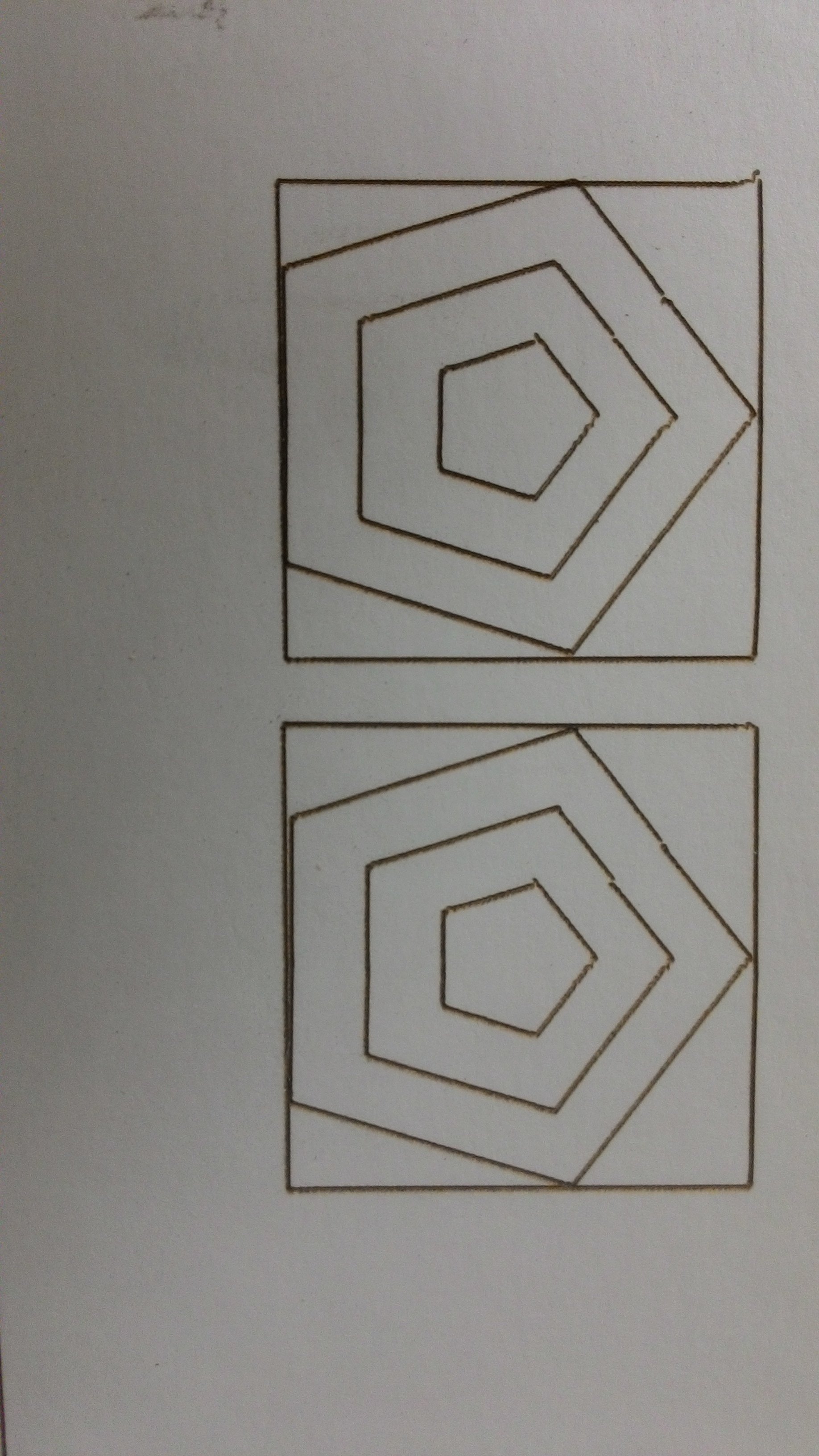

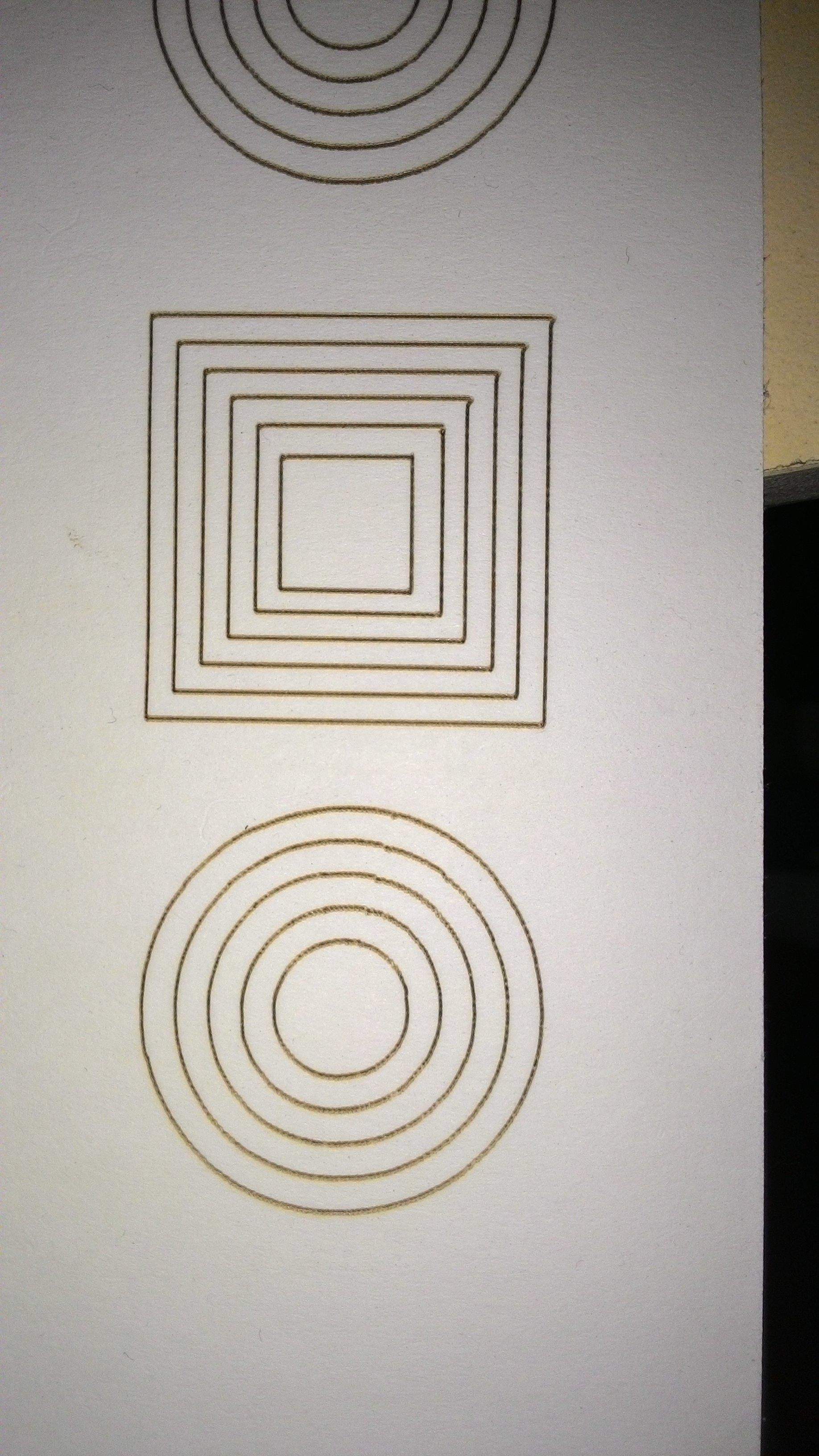

В DXF последние фото, там тоже есть недорезы на кругах, и "хвостики" на квадратах.
на кругах как я понимаю есть вибрации - хорошо заметно на первом фото.
на последнем фото - недорезы.
заменил ролики на каретки и одновременно стал резать в DXF. В PLT круги были "ломаные".
так что сохранения в DXF не исправило недорез на кругах.



[halkru]

В PLT круги были "ломаные".

Это касается только качества экспорта в PLT, станок исполняет только то, что в него посылают.



[Zett]

Да, это всё общее и понятное.
По моему вопросу подскажете ?
1 . начало реза и конец реза не совпадают или немного не дорезает ( фото ).
2. режет со сдвигом, т. е. равномерно расставленные круги идёт смещение.



[halkru]

Встречались умельцы, которые понижали скорость резки заменой кварцевого резонатора с более низкой частотой резонироования ))



[halkru]

1 . начало реза и конец реза не совпадают или немного не дорезает ( фото ).
2. режет со сдвигом, т. е. равномерно расставленные круги идёт смещение.

Недорез видно, смещения нет... Недорез - в данном случае даже не так - смещение замыкания фигуры - люфт выбираемый механикой, в данной системе управления не предусмотрена возможность программного компенсирования этой величины.



[Zett]

Смещение было на кругах в самом начале ( самые первые фото ) от этого избавился только заменой каретки и новые ролики на ней.
А по недорезу - люфт - от этого никак не избавиться? только замена подшипника на валу поможет?



[halkru]

А по недорезу - люфт - от этого никак не избавиться?

Надо с начала определится, какая ось создает больший вклад в люфт, поскольку некоторые образцы вполне приемлемы, как мне кажется.



[Zett]

Заменил ещё ролик балки, который с правой стороны.
Коментарии к фото - процесс хода каретки и балки, а то на пальцах объяснять долго.
