Восстановление mini

[halkru]

Если считать от центра - 1,3 и 4 круги почти норм по замыканию и 1 й квадрат.



[Zett]

по замыканию эти да нормальные. Они резались за один файл.
Меня ещё волнует "волны" на кругах. На квадратах они есть только в углах (если увеличить фото).
Предполагаю, что недорез и волны из-за одного и того же люфта.



[Zett]

подшипник слева на валу он же "Линейный подшипник качения с выборкой люфта" т.е. люфт как то регулируется ?
просто его искать даже не представляю где. Кто у нас занимается лазерами, что то невнятное говорят (под заказ, такое не возим и т.п.).



[halkru]

Волны в "углах" круга +45%++90% - это эффект низкого "разрешения" драйверов двигателя - всего полшага. Если сможете заменить на полноценные драйвера, думаю результат существенно улучшиться.
Засечка в начале реза квадрата, можно предположить - противоотклон направляющей рейки при старте двигателя тк он расположен горизонтально и инерция старта двигателя немного отклоняет направляющую. Попробуйте сделать одинаковые пробы в разных местах рабочего поля, может это более прояснит.



[halkru]

"Линейный подшипник качения с выборкой люфта"

Почему Вы так решили? С выборкой люфта..



[Zett]

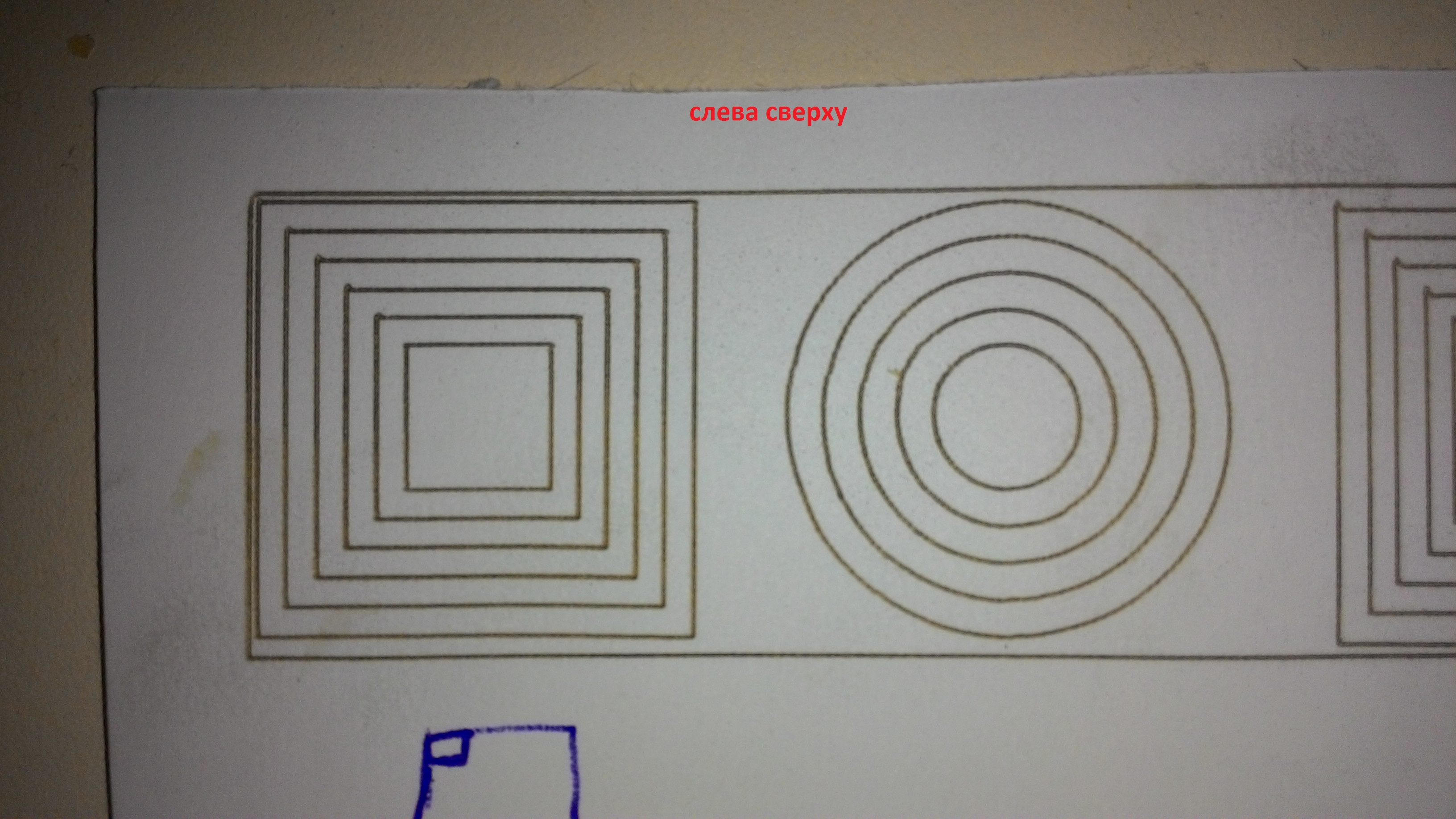

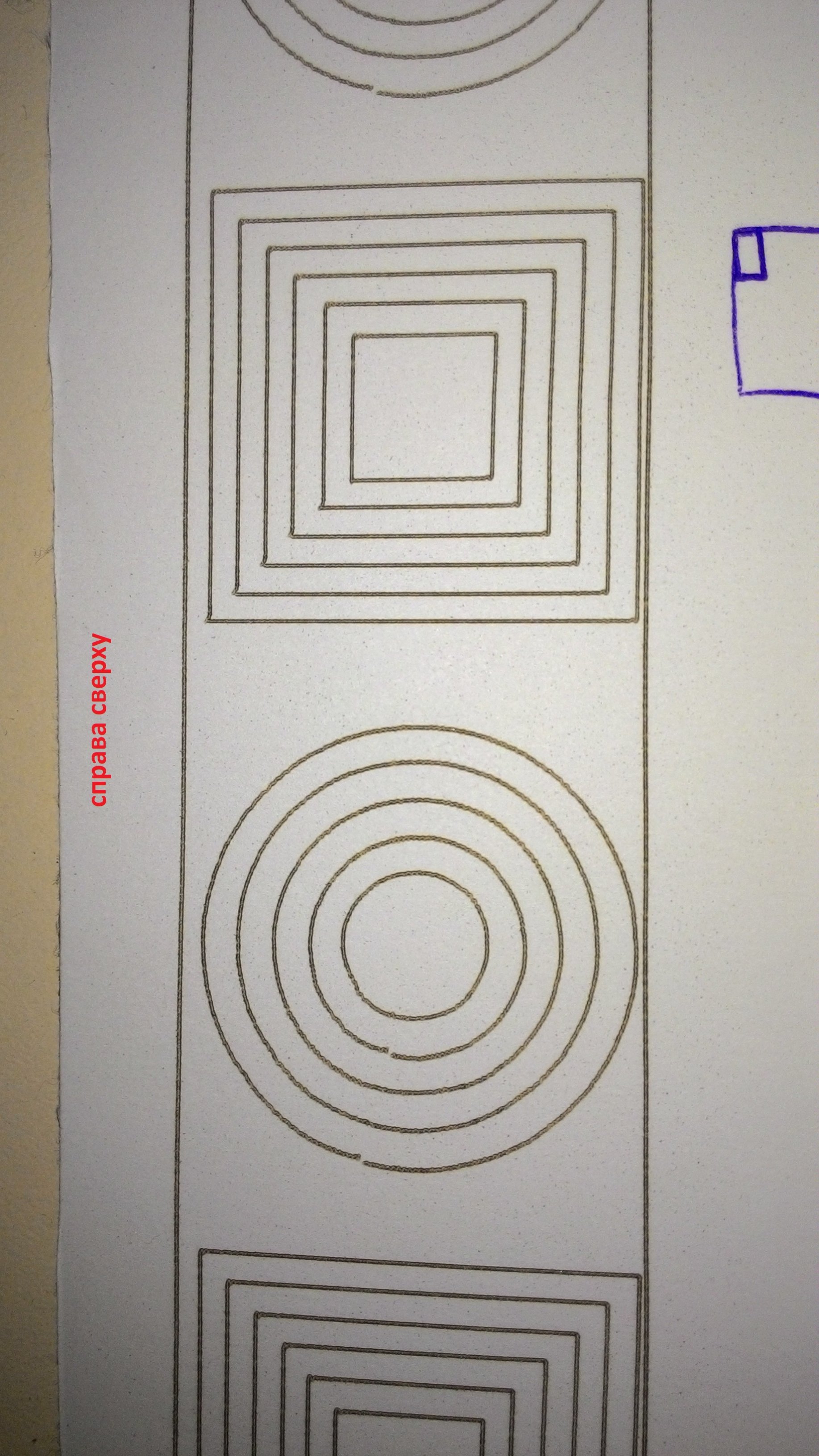

Да, резал в разных частях поля один и тот же файл.
замена драйверов двигателей ?! Хм...



[Zett]

Гуглил.
получается просто линейный.



[halkru]

Итог - слева - меньше искажений чем справа, возможно верно предположение о перекосе направляющей во время старта резки. С квадратом можно попробовать поступить так - нарисовать его отрезками, что-бы линия начала реза находилась не в углу, а на стороне квадрата.



[Zett]

Т.е. перекос, а не люфт. Перекос самой направляющей цилиндрический вал ?



[halkru]

Противоход ротору двигателя, это то-же результат люфта или вытягивания ремней.



[Zett]

Вытягивание ремней - имеете в виду на ремне между зубчиками растяжение (хоть и не большое), но на выходе даёт большой люфт.
Вроде нашел подшипник и 2 новых ремня на балку ( на каретке вчера уже поменял ремень), сегодня вечером заберу и поменяю.
Только подшипник запрессован и закернили (без фиксирующего кольца).
Выпресовывать подшипник не сложно? Есть ли какие-нибудь тонкости ?



[halkru]

Только подшипник запрессован и закернили (без фиксирующего кольца).

Насколько помню конструкция подшипника не разборная, в те времена могла быть и не качения, а скольжения.
