Нужна помощь Гравировка меди на оптоволоконном лазере

MaksK

Новый пользователь
Всем здравствуйте.
Имеется гравер оптоволоконный на 20Вт. Желаем гравировать медь, или любые другие цветные металлы. При гравировке луч отражается от меди, если лист меди повернуть на 45 градусов и подставить сталь, то гравируется сталь. Какие параметры нужно использовать, может у кого есть опыт гравировки меди? Программа EzCAD версии 2.6.7.

Приветствую Вас! нашли решение?


nukanaka

Новый пользователь
Всем здравствуйте.
Имеется гравер оптоволоконный на 20Вт. Желаем гравировать медь, или любые другие цветные металлы. При гравировке луч отражается от меди, если лист меди повернуть на 45 градусов и подставить сталь, то гравируется сталь. Какие параметры нужно использовать, может у кого есть опыт гравировки меди? Программа EzCAD версии 2.6.7.

Все потому что, вы маркируете на линзе с большим размером поля. Линза с рабочим полем 100x100, как раз подойдет под ваши задачи. Ну, а параметры можно найти путем подбора, начните со скорости 200, мощность 90, частота 20. Шаг между линиями используйте 0.02-0.01, штриховка однонаправленная


MaksK

Новый пользователь
т
Все потому что, вы маркируете на линзе с большим размером поля. Линза с рабочим полем 100x100, как раз подойдет под ваши задачи. Ну, а параметры можно найти путем подбора, начните со скорости 200, мощность 90, частота 20. Шаг между линиями используйте 0.02-0.01, штриховка однонаправленная

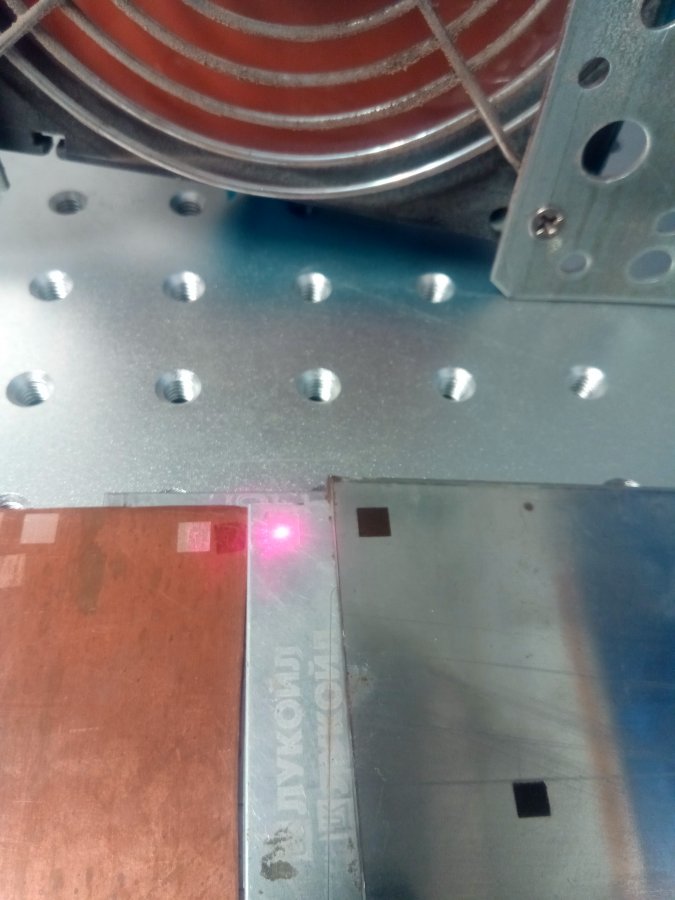

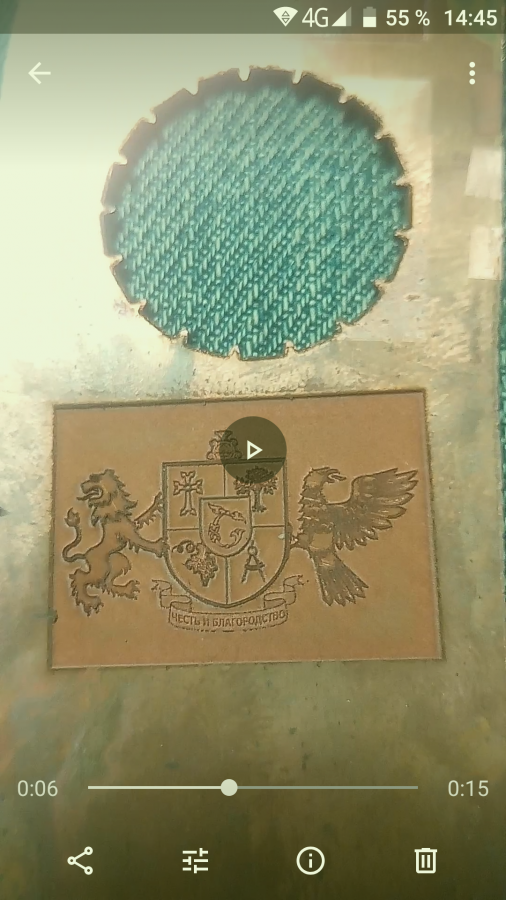

странно на лазере 20W IPG с полем 120Х120 гравируется норм. на лазере 50w raycus c полем 200Х200 не хочет


Вложения

  • тест медь 2.jpg
    тест медь 2.jpg
    74,1 KB · Просмотры: 630
  • тест медь.png
    тест медь.png
    596,6 KB · Просмотры: 657

MaxiMarker

Профи
странно на лазере 20W IPG с полем 120Х120 гравируется норм. на лазере 50w raycus c полем 200Х200 не хочет
Ничего странного, так и должно быть. Тут чистой воды физика и математика (простейшая).
Пятно на длиннофокусной линзе в 2-2.5 раза больше. Но это совсем не означает, что и мощность нужно подать всего в 2 раза больше, чем на коротковокусной линзе. Важным фактором является энергия воздействия на еденицу площади. Принимаем условно, что луч в точке фокусировки круглый, значит легко подсчитать площадь - число "Пи" умножить на квадрат радиуса (начальная школьная математика).

- Пусть пятно на линзе с полем 120х120 мм равно 40 микрон
- Пусть пятно на линзе с полем 200х200 мм равно 80 микрон

Считаем площади пятна:

Для пятна 40 микрон площадь равна 0,001256
Для пятна 80 микрон площадь равна 0,005024

Делим площадь пятна длиннофокусной линзы на площадь пятна короткофокусной линзы и получаем разницу в 4 (!!!) раза.
То есть, чтобы ваша медь бралась на длиннофокусной линзе также, как на короткофокусной, необходим лазерный источник минимум 80 Ватт. У вас всего 50, да и те китайские...


Unique

Участник
Ничего странного, так и должно быть. Тут чистой воды физика и математика (простейшая).
Пятно на длиннофокусной линзе в 2-2.5 раза больше. Но это совсем не означает, что и мощность нужно подать всего в 2 раза больше, чем на коротковокусной линзе. Важным фактором является энергия воздействия на еденицу площади. Принимаем условно, что луч в точке фокусировки круглый, значит легко подсчитать площадь - число "Пи" умножить на квадрат радиуса (начальная школьная математика).

- Пусть пятно на линзе с полем 120х120 мм равно 40 микрон
- Пусть пятно на линзе с полем 200х200 мм равно 80 микрон

Считаем площади пятна:

Для пятна 40 микрон площадь равна 0,001256
Для пятна 80 микрон площадь равна 0,005024

Делим площадь пятна длиннофокусной линзы на площадь пятна короткофокусной линзы и получаем разницу в 4 (!!!) раза.
То есть, чтобы ваша медь бралась на длиннофокусной линзе также, как на короткофокусной, необходим лазерный источник минимум 80 Ватт. У вас всего 50, да и те китайские...

ход мысли верен. Нужно смотреть на линзы и прочее.
выпад в сторону "китайских Вт" крайне неразумен. Китай - вторая в мире по ВВП страна (по всем официальным рейтингам). Россия по тем же рейтингам в десятку не входит (это если вдруг вы решили сравнить Raycus с IPG).


MaxiMarker

Профи
ход мысли верен.
Если ход мысли верен, то чно не верно в таком случае ?
Нужно смотреть на линзы и прочее.
Прочее - это, что, в Вашей интерпритации ?
выпад в сторону "китайских Вт" крайне неразумен. Китай - вторая в мире по ВВП страна (по всем официальным рейтингам).
Коим образом это влияет на "обман" и некачественную продукцию со стороны китайских производителей (ВВП) ? То, что они производят "всё и вся", ещё не говорит о качестве. О количестве, да, выпускают много и недорого... И не только "Ваттами" характеризуются лазерные источники. Там есть параметры и поважнее.
(это если вдруг вы решили сравнить Raycus с IPG)
Сравнивал и знаю о чём говорю... Не в защиту IPG, а в сторону большого количества брака от Raycus и Maxphotonics.


Unique

Участник
ну начнём хотя бы с диаметра ятна. Размер 1/e2 вы какой берёте? В центре или по краям?
И дальше начинается "прочее". Разберитесь сначала в этом вопросе.

с вашей стороны был выпад в сторону "китайских ватт". Это относится к производителям источников лазерного излучения.
Все производители пишут реальные данные по мощности в datasheet. Более того, часть производителей изначально увеличивают мощность нового источника с расчётом на срок гарантии источника излучения в связке с волокном.

Брак от Raycus крайне низок. На Raycus "сидит" практически вся промышленная маркировка в КНР. А это, на вскидку, большая часть электроники, бытовой техники, товаров народного потребления (как на внутренний рынок, так и на экспорт). Тот же Apple не маркировал бы свой продукт, произведённый в КНР на Raycus, если бы был большой брак (ну представьте: изготовили продукт, а тут на финальной стадии при маркировке "загубили" его). Или ещё сотни производителей - любые, которые вспомните.


P.S. Слово "интерпритации" пишется через "е".


TommyGun

Активный участник
Разберитесь сначала в этом вопросе.
Не смешите, он в этом вопросе разбирается более чем.
Брак от Raycus крайне низок
Один из самых высоких, выше только Maxphotonics.
Тот же Apple не маркировал бы свой продукт, произведённый в КНР на Raycus
Эппл ничего не маркирует, это делают субчики и с чего вы взяли, что они это делают именно на Raycus?


zombie7

Новый пользователь
Всё верно. И во втором посте (маркировка стали при повороте меди на 45гр.) тоже вы абсолютно верны.
Длина волны у волоконника 1,06 мкм, на этой волне полированная чистая медь отражает около 90% ближнего ИК излучения.
Помимо цветных металлов, с такой же проблемой столкнётесь, когда будете маркировать/гравировать:
- алюминий - >93%
- серебро - >97%
- никель - > 72%
- хром - > 55%
- цинк - > 65%
Есть несколько способов решения. Если актульано - за деталями в личку.


shatrovmax

Активный участник
выпад в сторону "китайских ватт"
Я думаю здесь имелось ввиду то, что очень большое количество продавцов из КНР пытаются тебя налюбить указывая неправдивые параметры.
Это касается не только лазеров но и перемаркировки полупроводников и целых блоков различных устройств заведомо ложной информацией.


AlexandrR

Участник
Взяли и похерили тему в спорах, как буд-то все тут эксперты и статисты. Фрезеры Китайские, как только не паскудили на всех форумах, а он у меня работает больше пяти лет - трудяга, кстати покупал тут. Второй фрезер 600*900 так же работает исправно и ему лет немало, - тоже покупал тут. Купил Китайский лазер с полем 600*400 - 80 ват, работает исправно четвертый год. Почти вся электроника Китайская. Ничего плохого в этом не вижу. Сейчас покупаю Китайский маркер на 50 ватт и я верю в их качество. Долго общался (около года) с Китайцами - они ржут. Говорят Русские у нас частые гости, скупают нашу технику и перепродают её у себя по диким ценам, а давайте пройдемся по сайтам и глянем на цены. Пройдитесь и увидите, что цены завышаются в 2, а то и в 3 раза, но некоторые сайты оповещают, что продают лазеры - маркеры да и CO2 Китайского производства - не лгут, оправдываясь тем, что у них сервисное обслуживание, гарантии, настройки, техподдержка, но многие фирмы нагло лгут, выдавая одно за другое. Так что не нужно Китайцев ругать, прошли времена начинаний и становлений, когда в действительности можно было ругаться на их товар, но и стоил этот товар копейки, которые тут же окупали себя, а потому оставалось только улыбнуться.


AlexandrR

Участник
Когда купите и поработаете, то не забудьте поделиться впечатлениями.
Обязательно поделюсь впечатлениями. Подскажите, существует ли таблица в которых указаны размеры линз с диаметрами светового пятна? Зависимость диаметром линзы и диаметром луча?
