Как подлючить шаговый двигатель

Lucky_life

Активный участник
здравствуйте, есть вопрос как подключить шаговый двигалеть на волоконник pedb-400

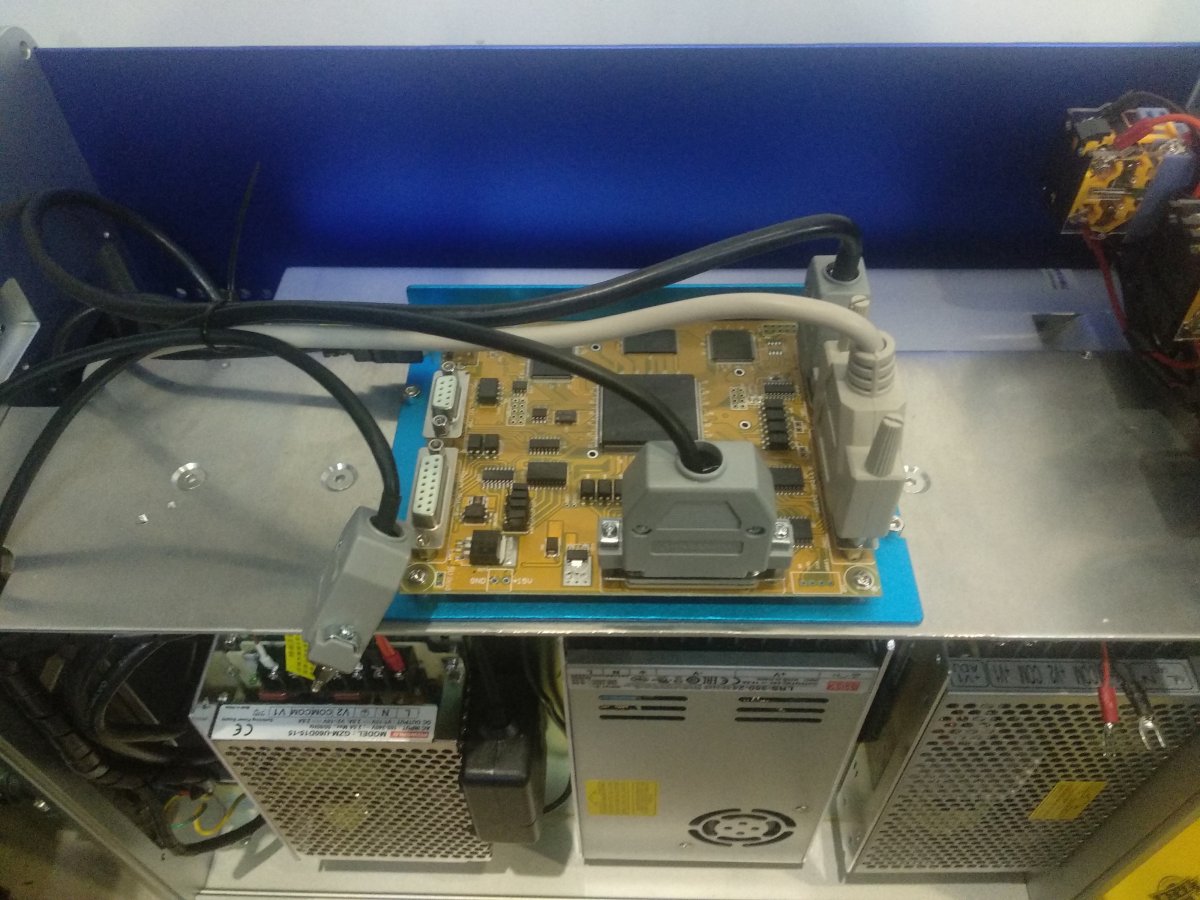

У нас Есть шаговый двигатель с yag-50 он подключен прямо к плате(2 пин на 4 входа).
Как его правильно подключить к волоконнику.
Фотографии подулючения к yag-50 ниже

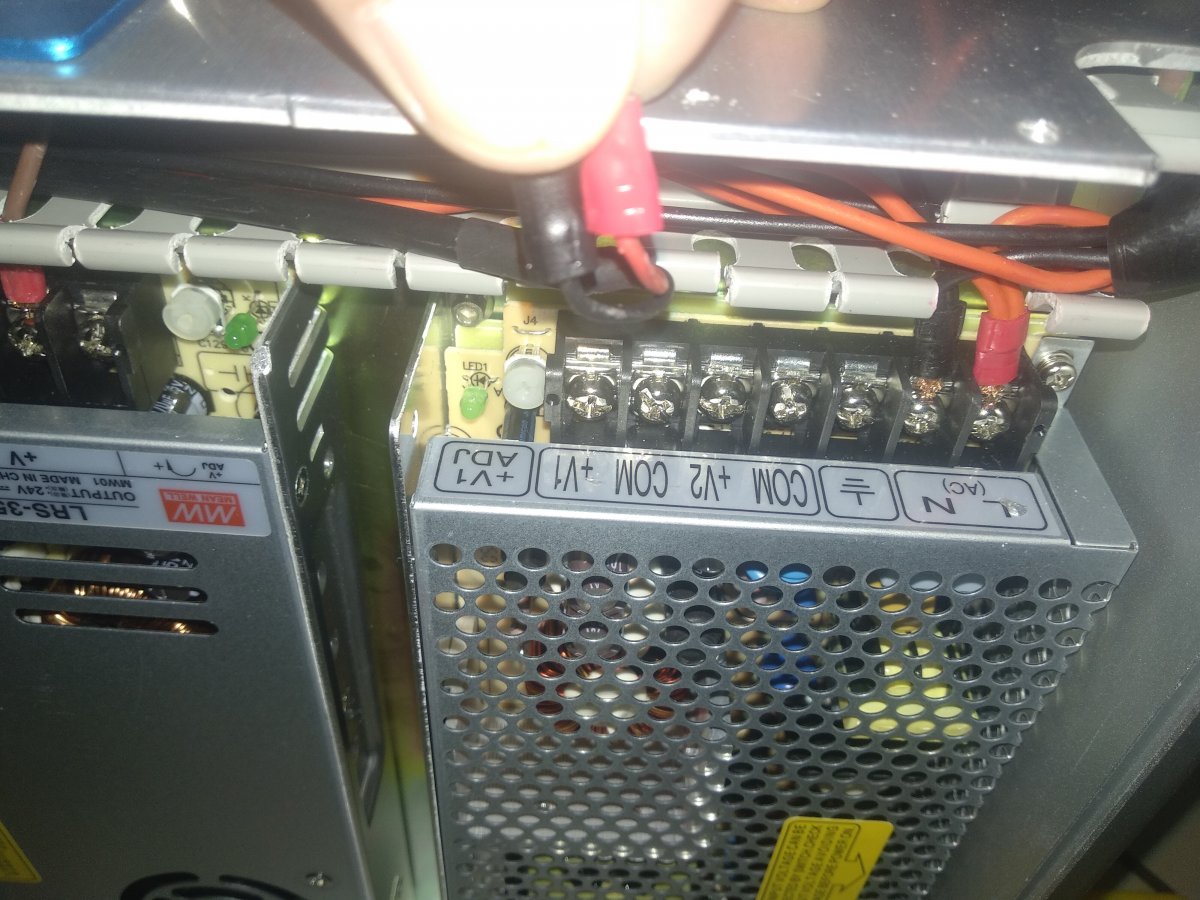

вторая фотка блоки питания на волоконнике


halkru

Константин
Так-же подключайте, система управления одинаковая. А, если он (драйвер) уже встроен в систему управления, надо просто распаять коннектор. Завтра дадим распиновку.


halkru

Константин

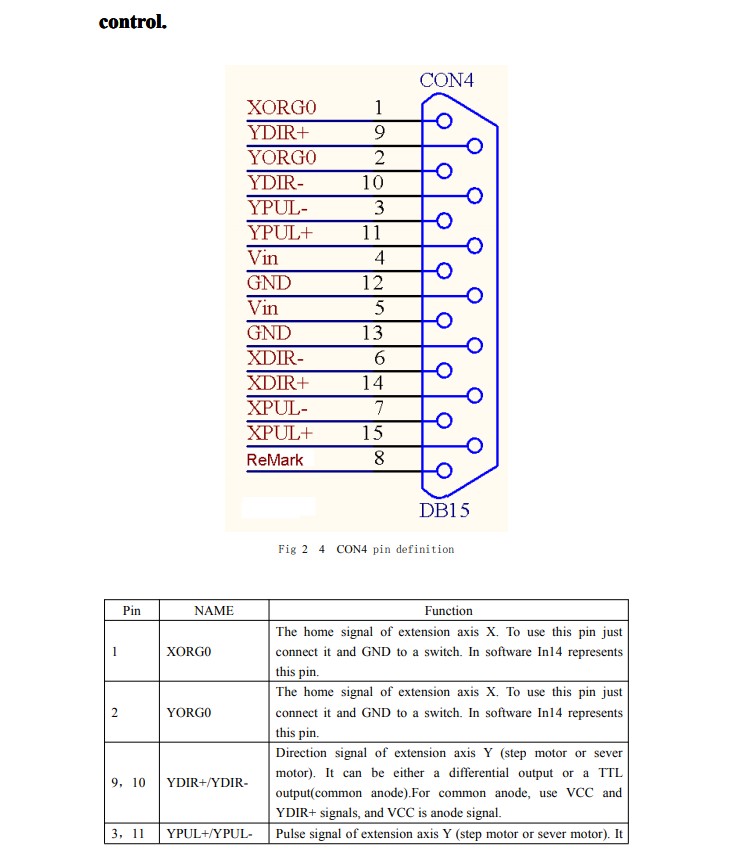

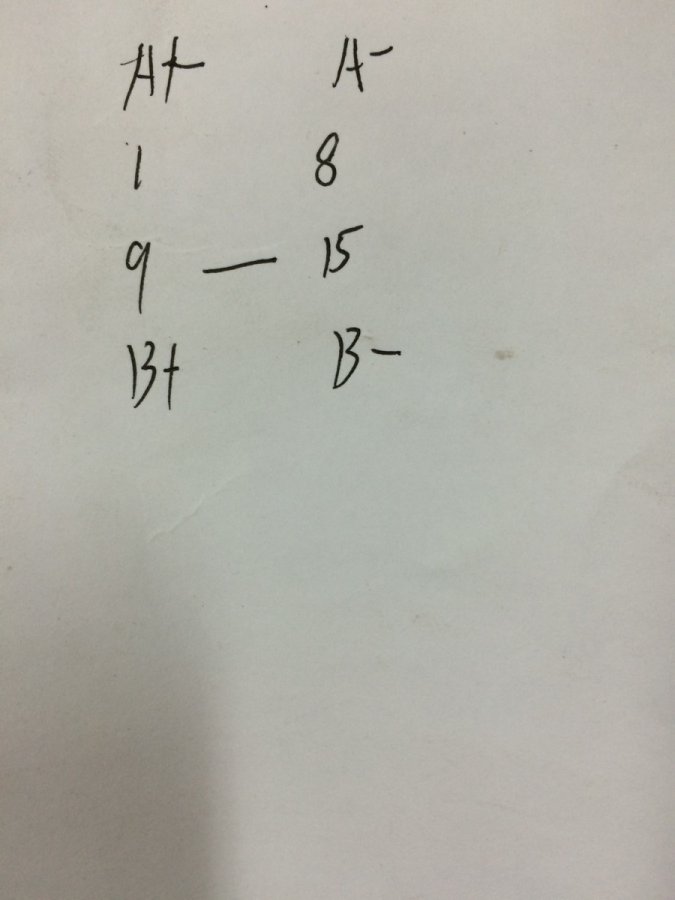

Вот так выглядит на разъеме


Вложения

  • ^412947B125AD8DE51CF8CBBFF72440511F0D44609DD4202857^pimgpsh_mobile_save_distr.jpg
    46,8 KB · Просмотры: 690

Lucky_life

Активный участник
Константин
Скажите пожалуйста
На разъем надо припаять четыре пары , которые я откручу от блока драйверов
пару синий-зеленый от контакта В- и припаять к правому нижнему(15) пину разъема
пару желтый-оранжевый от контакта В+ и припаять к левому нижнему(9) пину разъема
пару бело-черный от контакта А- и припаять к правому верхнему(8 ) пину разъема
пару красный-св.коричневый от контакта А+ и припаять к левому верхнему(1) пину разъема

правильно?


Вложения

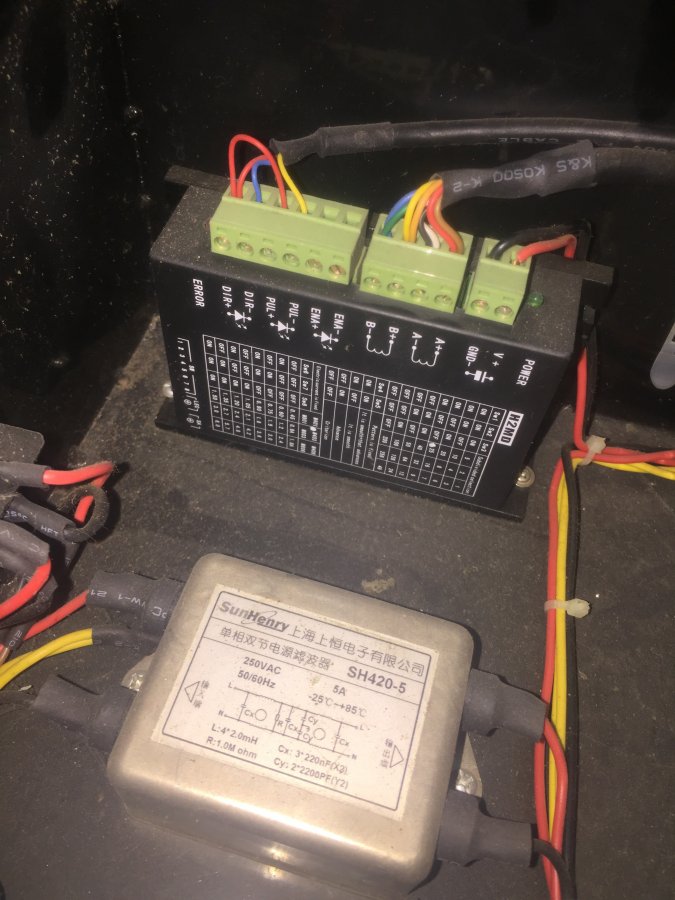

  • Драйвер YAG.jpg
    Драйвер YAG.jpg
    108,7 KB · Просмотры: 867
  • LMC разъем Мотор.jpg
    LMC разъем Мотор.jpg
    123,5 KB · Просмотры: 676

Lucky_life

Активный участник
Так-же подключайте, система управления одинаковая. А, если он (драйвер) уже встроен в систему управления, надо просто распаять коннектор. Завтра дадим распиновку.

А как понять встроен драйвер в систему или нет ? такой же(похожий) должен быть в корпусе волоконника?


Lucky_life

Активный участник
нам , судя по всему, встроенного не досталось...
потому что в корпусе нет больше похожего на блок драйверов из YAG


Вложения

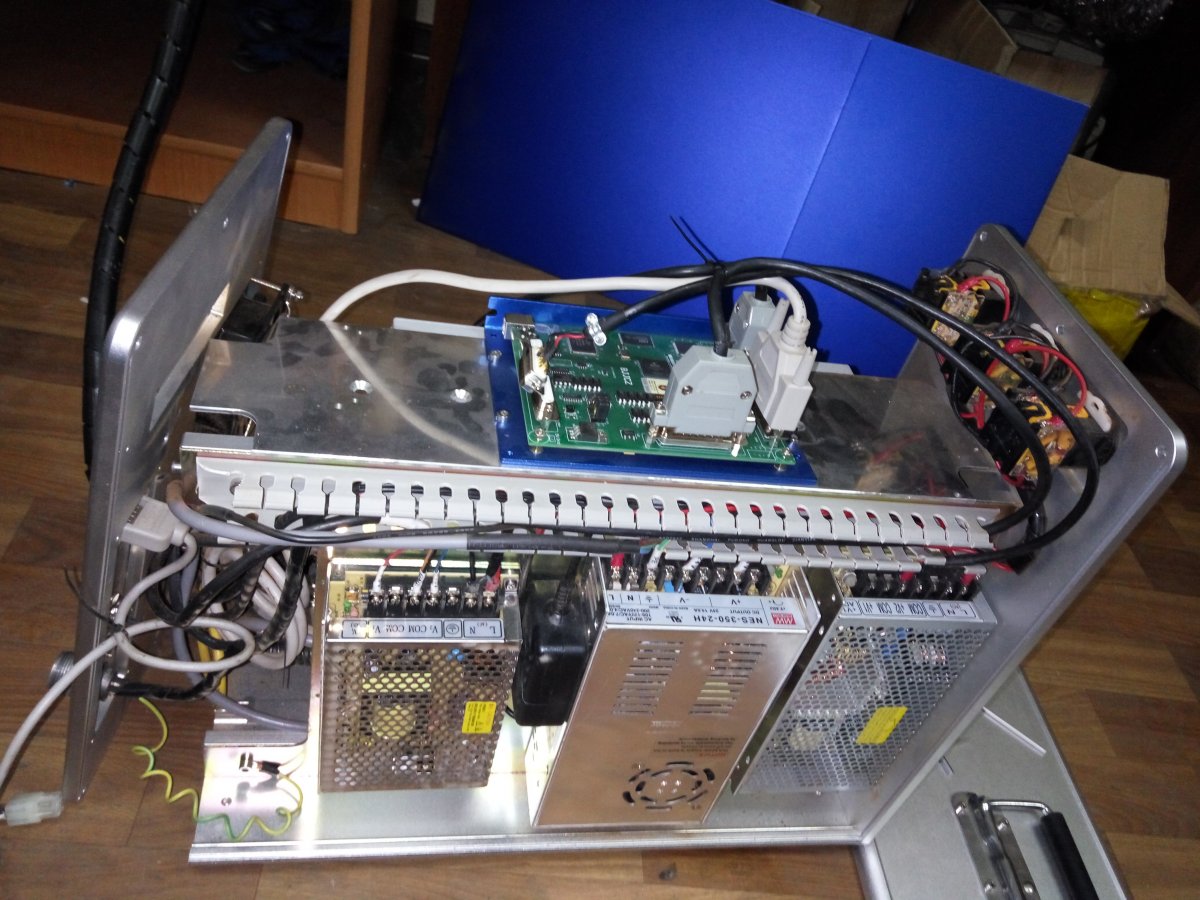

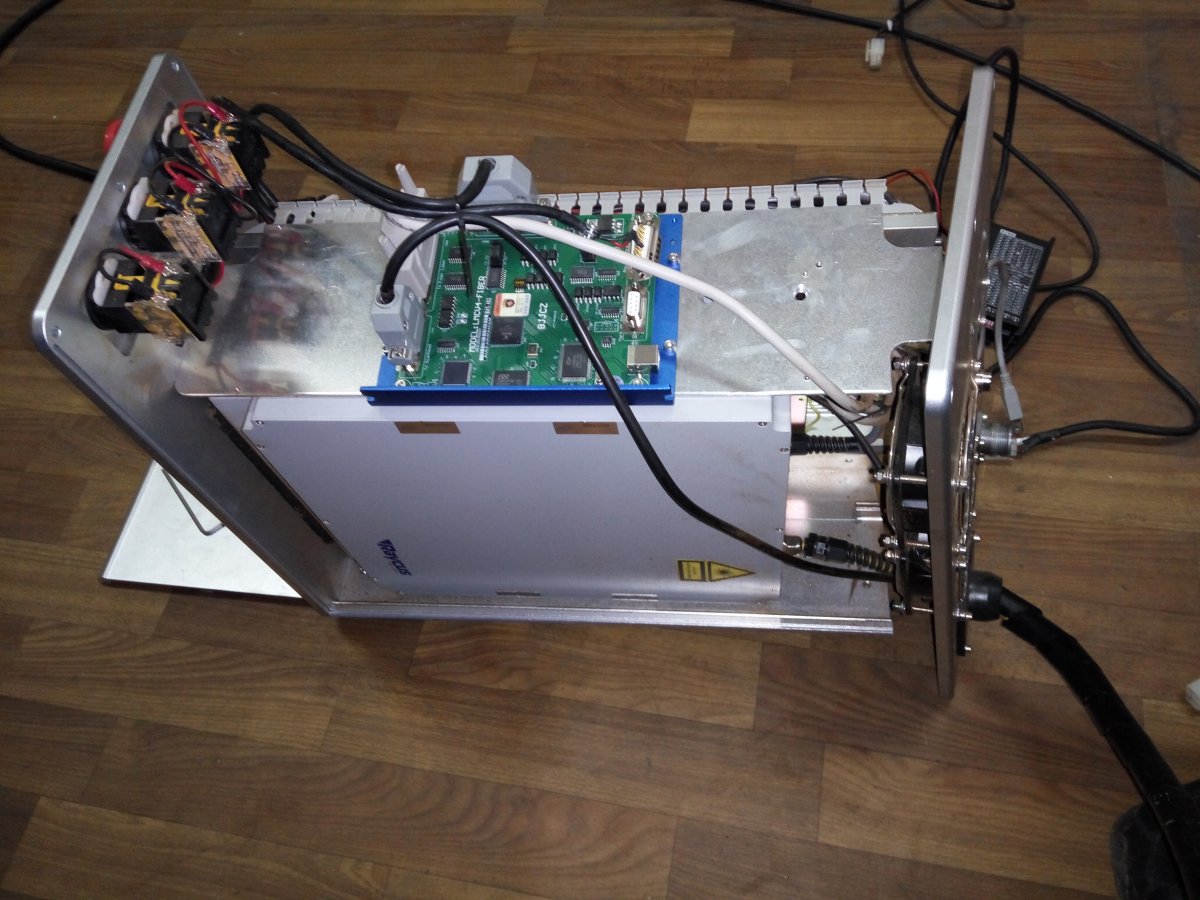

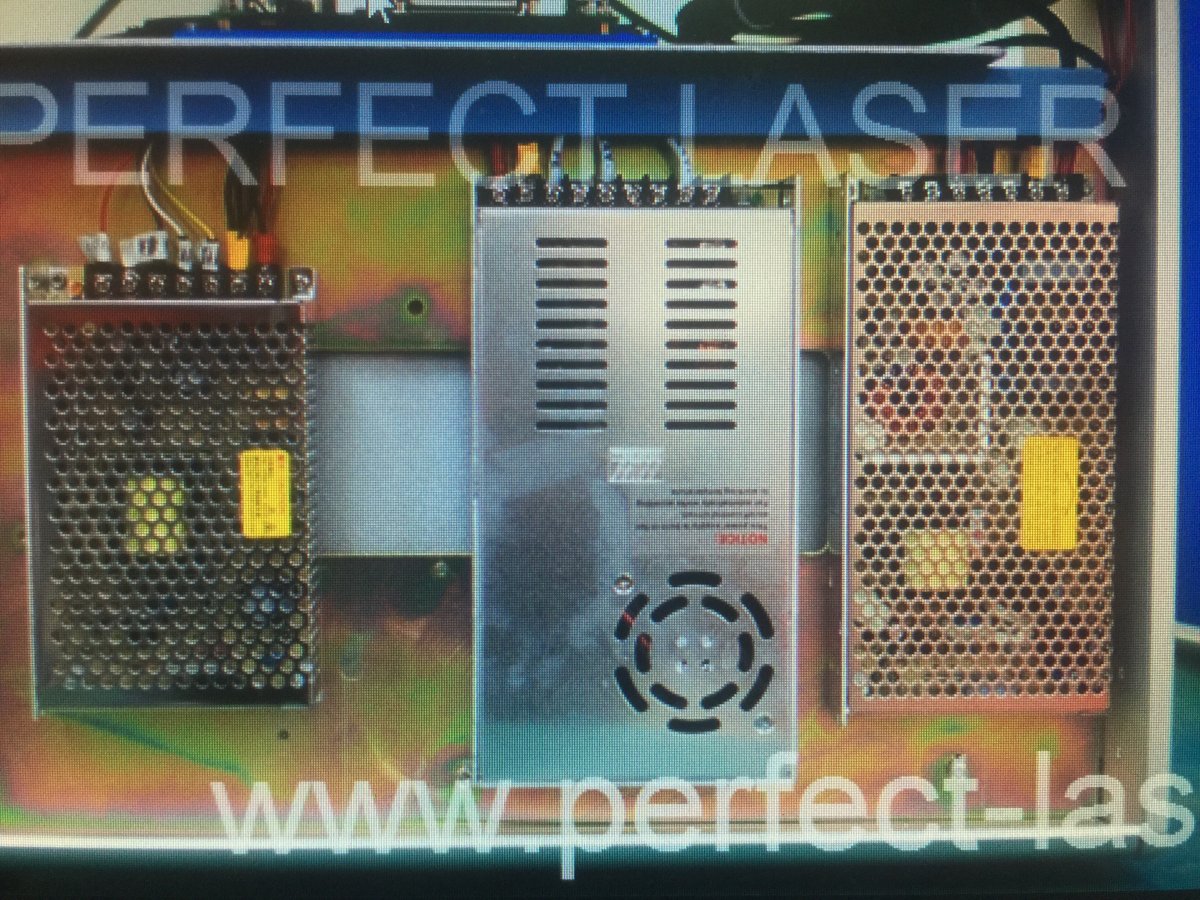

  • Корпус б.jpg
    Корпус б.jpg
    169,5 KB · Просмотры: 740
  • Корпус А.jpg
    Корпус А.jpg
    192,5 KB · Просмотры: 697

Lucky_life

Активный участник
благодарю за советы

есть 3-х жильный провод отсоединенный от LMC YAG
желт. 30 пин
крас. 26 пин
синий 31 пин

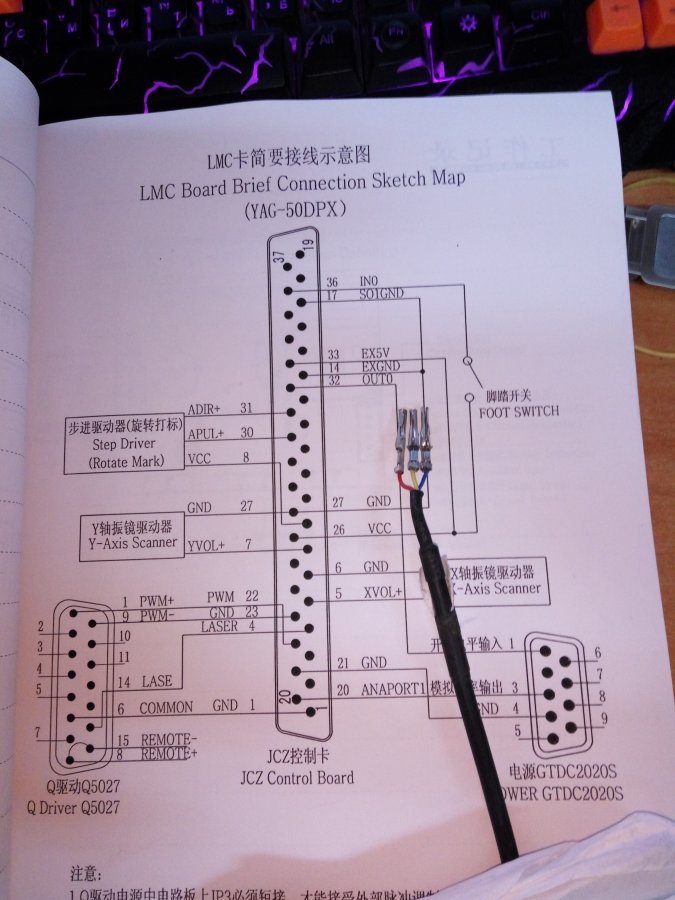

фото из мануала YAG

к каким пинам разъема припаять эти 3 жилы на следующем фото с распиновкой Perfect Laser?


Вложения

  • пины .jpg
    пины .jpg
    96,2 KB · Просмотры: 833

Lucky_life

Активный участник

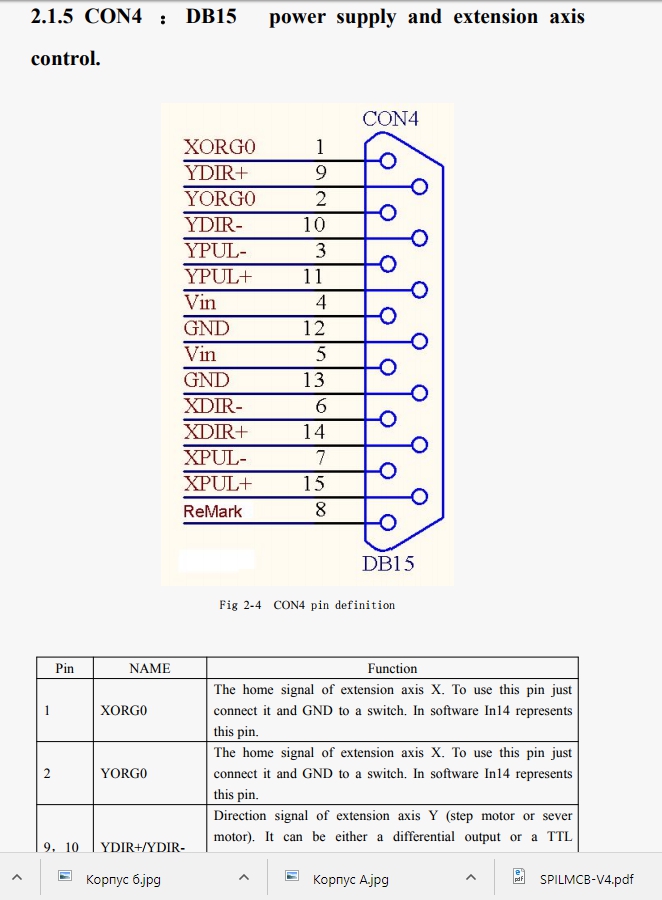

это Perfect laser мануал с сайта


Вложения

  • USBLMC_CUH_IPG_V1(4)  Перфект Лазер мануал.jpg
    USBLMC_CUH_IPG_V1(4) Перфект Лазер мануал.jpg
    240,2 KB · Просмотры: 830

Lucky_life

Активный участник
Благодарю за маяки
Справились
Все оказалось проще , чем предполагалось.
"Глаза бояться , руки делают"

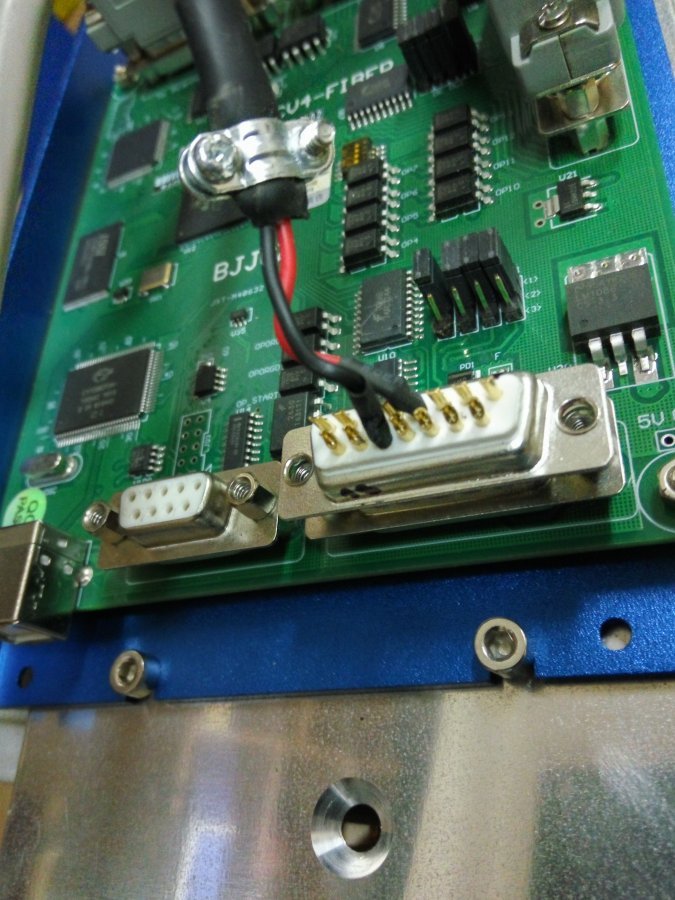

Соединили все в соответствии со схемами, все работает...
Проверим окончательно уже в разных режимах


Viktor23

Новый пользователь
Добрый день, Константин.

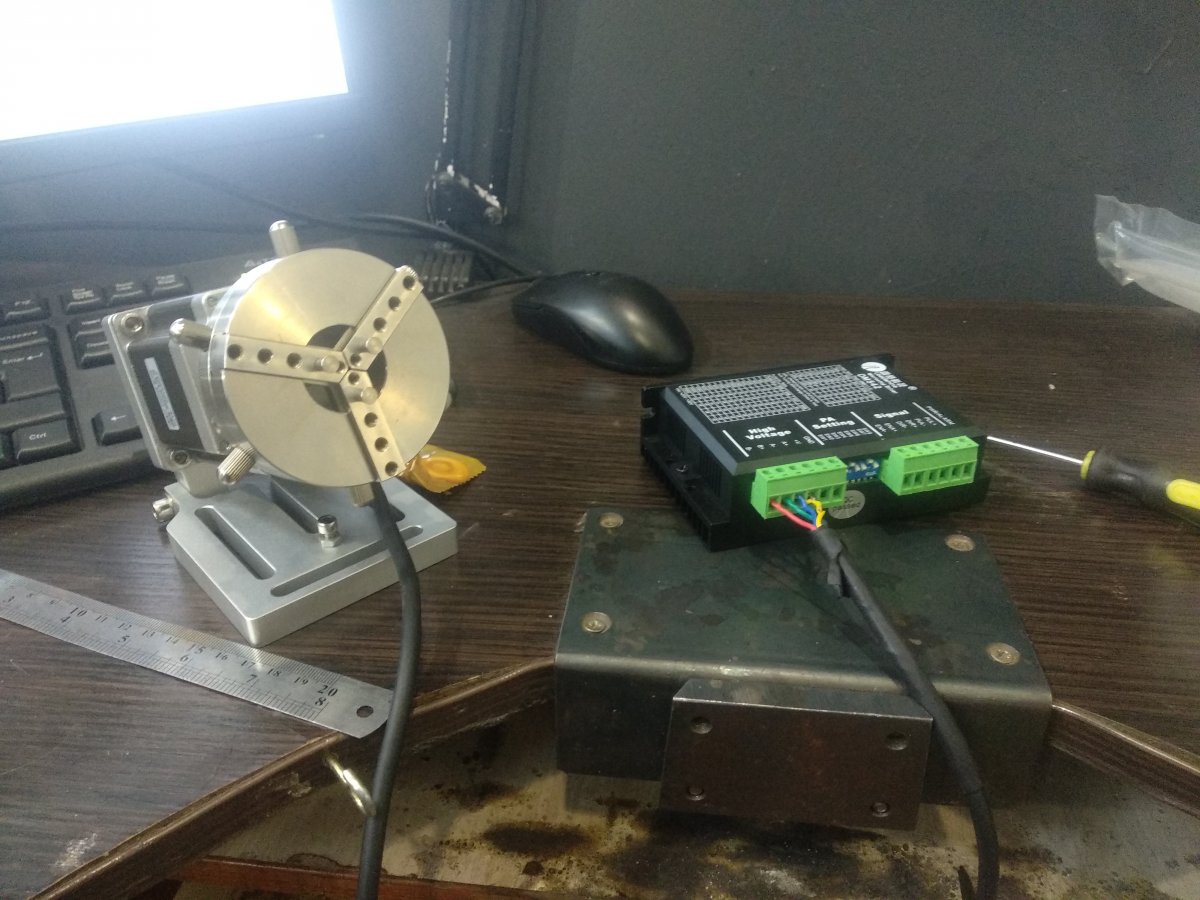

Можете помочь в подключении шагового двигателя к драйверу (DM542) и к оптоволоконному граверу (perfect PEDB 400B)?


halkru

Константин
На этой плате ещё проще XDIR+ XDIR- XPul+ XPUL- на соответствующие входы драйвера и питание.


7ergey

Участник

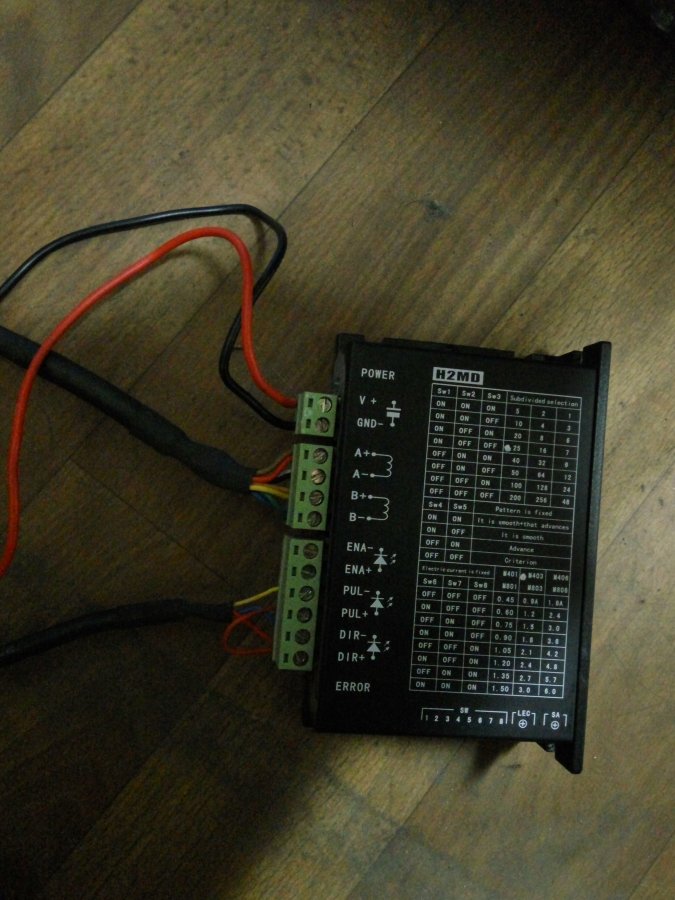

Лучше поздно чем никогда. Драйвер на фото в шапке темы исключительно склонен к сгоранию и возгоранию. Пользовался ими когда-то на фрезерах. Два из четырех полыхнули в течении месяца. Больше не буду ставить и никому не советую.


MaxiMarker

Профи
Тут в этой ветке несколько фото с разными драйверами - вы какой из них имеете ввиду ? H2MD или DM542 ?
