Как подлючить шаговый двигатель

[Kent]

Приветствую! Только сейчас задумался, что может это плохо, что у меня при включении питания лазера(красная кнопка на корпусе) постоянно включено поворотное устройство!? Стоит ли поставить тумблер вкл\выкл? Драйвер у меня DM542a. Поворотку использую редко.



[Mol_s_off]

Вопрос, где ставить? Перед повороткой или перед драйвером!!! Хотя у меня всегда на всех так.



[7ergey]

Отключать блок питания драйвера (Лучше. Но только в случае если с этого блока питается только драйвер) или просто питание драйвера.



[MaxiMarker]

Вопрос, где ставить? Перед повороткой или перед драйвером!!!

И не перед повороткой и не перед драйвером... У практически любого драйвера (даже самого дешманского китайского) есть прекрасная функция "enable". Работает от +5 Вольт.



[Lucky_life]

Добрый день,
Подскажите пожалуйста,
Перестала работать поворотка, без видимых причин,
С БП 36,2 В исправно приходят на драйвер
На драйвере не светится зеленый диод,
Есть возможность, каким-либо образом убедиться в работоспособности драйвера ? потому что с ШД предполагаю что все в порядке.



[Lucky_life]

На драйвере должно быть какое-то напряжение на выходных контактах на обмотки ШД ? сейчас отсутствует и патрон вращается свободно , без шагов



[MaxiMarker]

Должно быть напряжение и патрон должен находиьтся в токовом удержании (не вращаться от руки свободно).
Драйвер - расходный материал. Чинить дороже, чем купить новый "нормальный" драйвер.



[Lucky_life]

Драйвер - расходный материал. Чинить дороже, чем купить новый "нормальный" драйвер.

Благодарю!

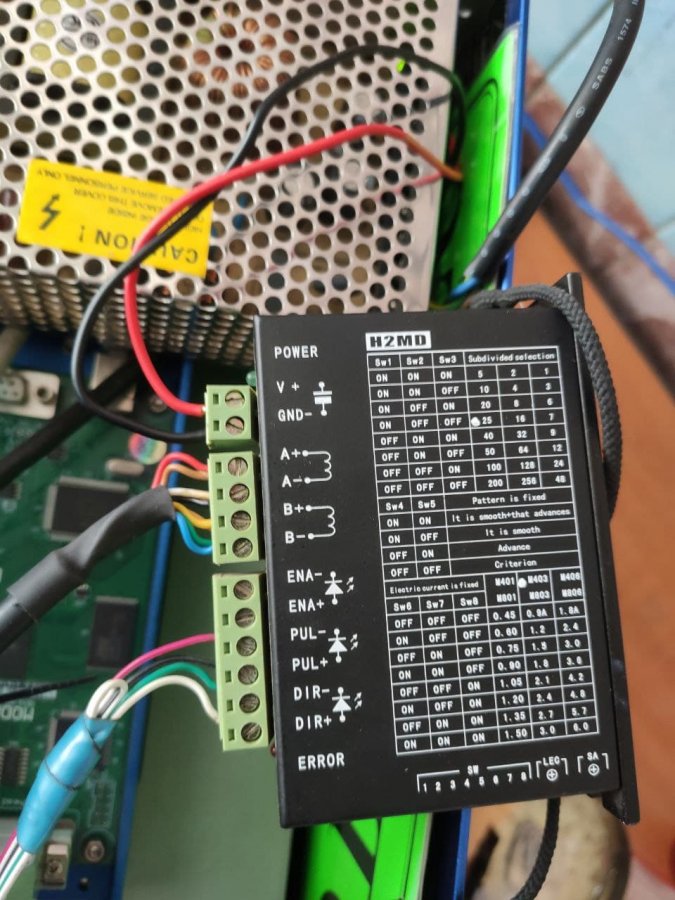

Нужен обязательно такой же модели ? H2MD

http://www.ms-motor.com/product_detail-88-en.html
Или вполне можно заменить DM556

https://cnc.prom.ua/p692678124-tsifrovoj-drajver-dm556.html



[MaxiMarker]

Модель выбирается согласно характеристикам шагового двигателя.
Смотреть надо не на номер, а на производителя.
Я бы рекомендовал Leadshine от проверенного и честного продавца (подделок много в последнее время).
Если двигатель обычный (не трёх фазный), то М или DM на нужный ток.



[Lucky_life]

Модель выбирается согласно характеристикам шагового двигателя.
Смотреть надо не на номер, а на производителя.
Я бы рекомендовал Leadshine от проверенного и честного продавца (подделок много в последнее время).
Если двигатель обычный то М или DM на нужный ток.

Принято
Благодарю



[halkru]

На драйвере не светится зеленый диод,

А что светится? Если старый драйвер (в смысле производства, новые обфчно показывают ошибку) , возможно облом в проводах.



[Lucky_life]

А что светится? Если старый драйвер (в смысле производства, новые обфчно показывают ошибку) , возможно облом в проводах.

Вообще ничего не светиться, неисправность не совсем понятная, потому что ШД используется нечасто, и предыдущий раз работал, а в течении недели переехали в другое помещение, и на следующий день, включаю ШД ( а на выпрямитель-драйвер-ШД у меня отдельное подключение ) и уже нет никакой реакции, и патрон вращается свободно. На драйвере на обмотки ЩД что можно измерить ? Провода и обмотки ШД прозвонил, без обрывов



[halkru]

На драйвере на обмотки ЩД что можно измерить ?

Напряжение должно быть между A+A- и B+B- соответственно.



[Lucky_life]

Напряжение должно быть между A+A- и B+B- соответственно.

0 , к сожалению



[halkru]

Вообще ничего не светиться,

0 , к сожалению

Питание драйвера остается проверить и сам драйвер.



[Viktor88]

Dm665 это тот-же t6600 разницы нет.
ДРАЙВЕРА ГОВНО.
Разоритесь один раз на лидшайн и проблем не будет. Если драйвер не светится то у него DC+ и dc- пустые. Блок питания не даёт напряжения. Крайне редко - сгорел или замыкает ШД.



[SerHulio]

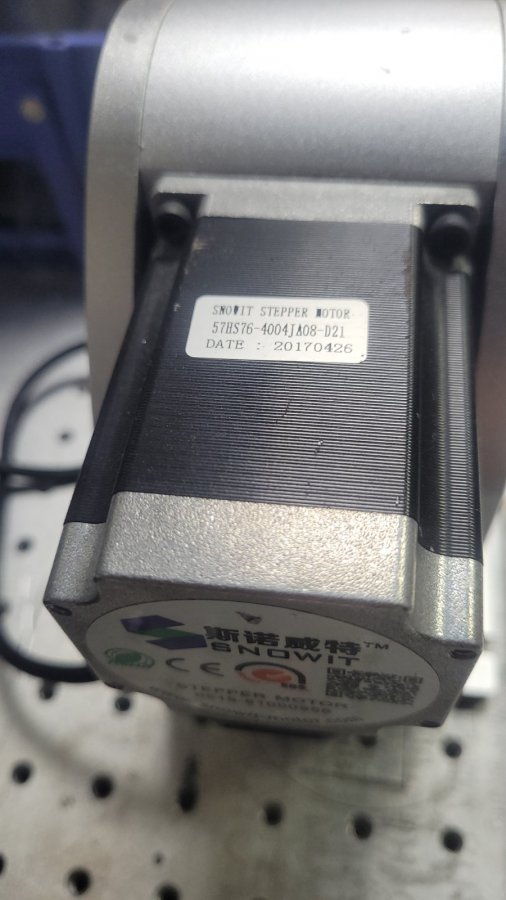

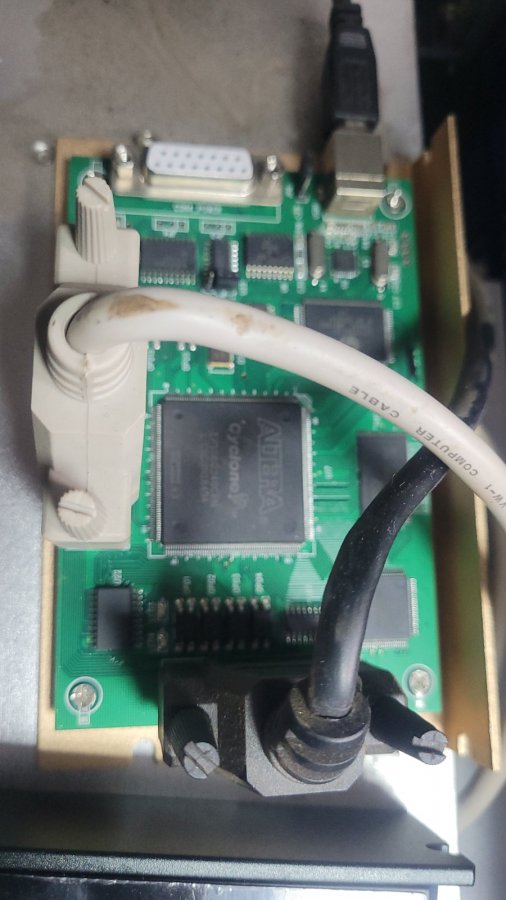

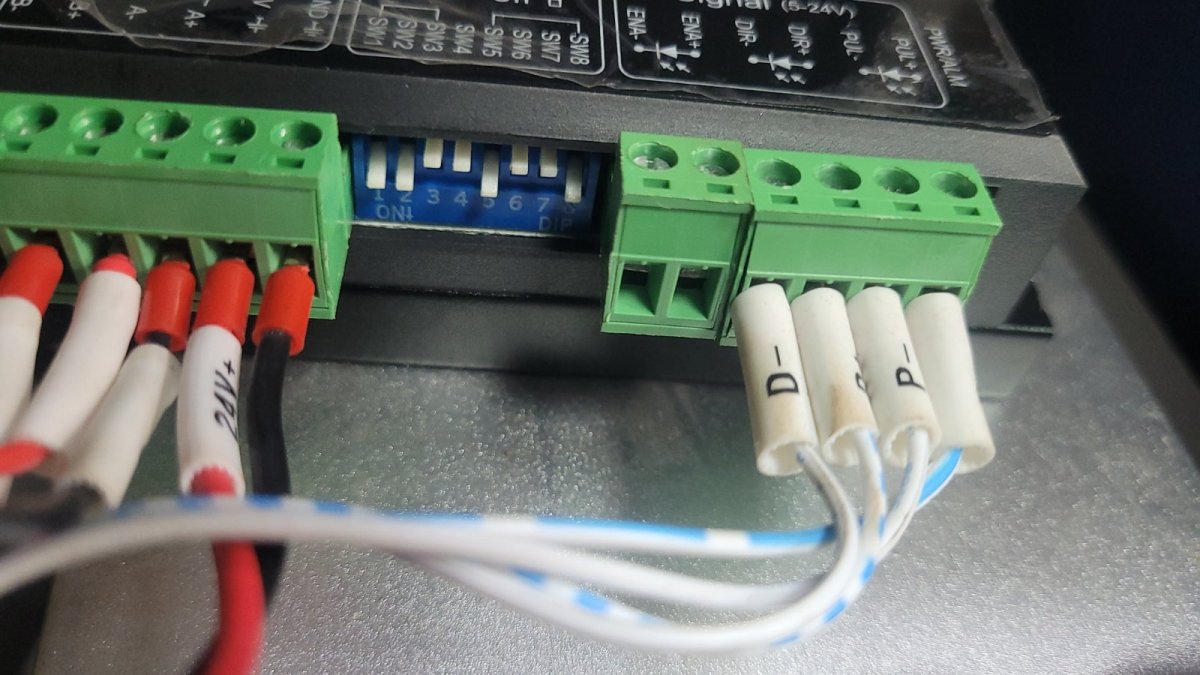

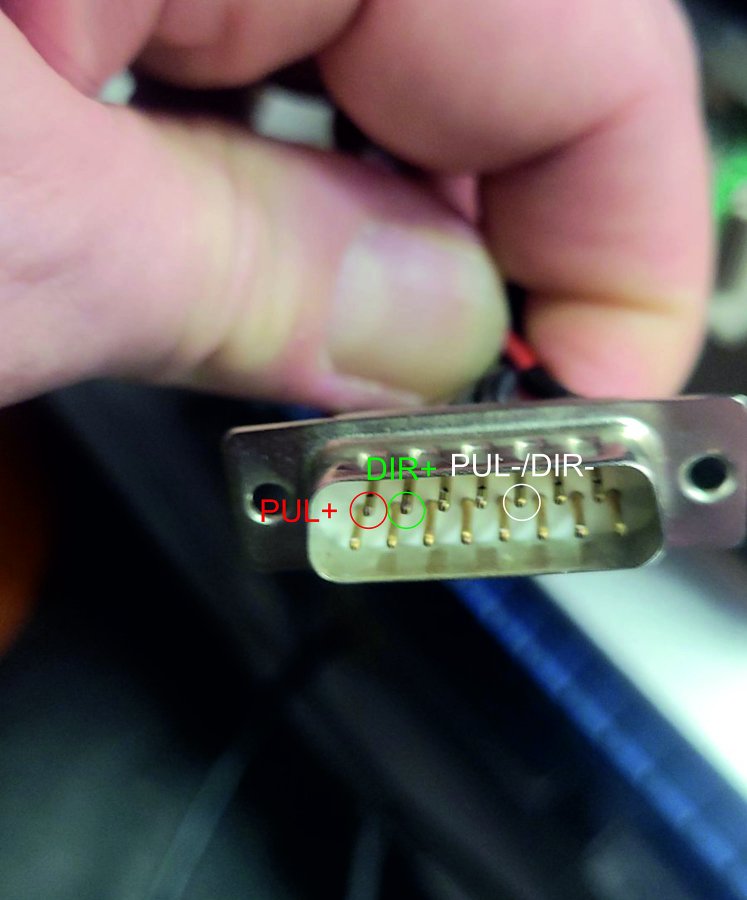

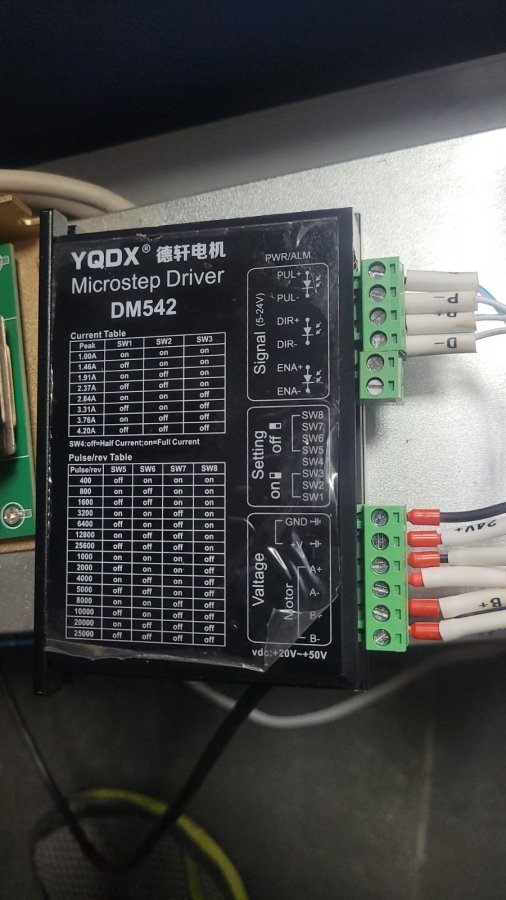

Всем здравия. Помогите решить проблему с подключением двигателя... Чую, что где-то не то подключаю... На двигатель напряжение подается - в включенном состоянии крутится тяжело и с шагом. Но вращение при гравировке не происходит совсем.



[Viktor88]

Настройки движка в программе - в студию!
Микрошаг у вас стоит высокий. Что в программе стоит? Обмотки А и В измеряли? У Китайских моторов часто цвета перепутаны.



[SerHulio]

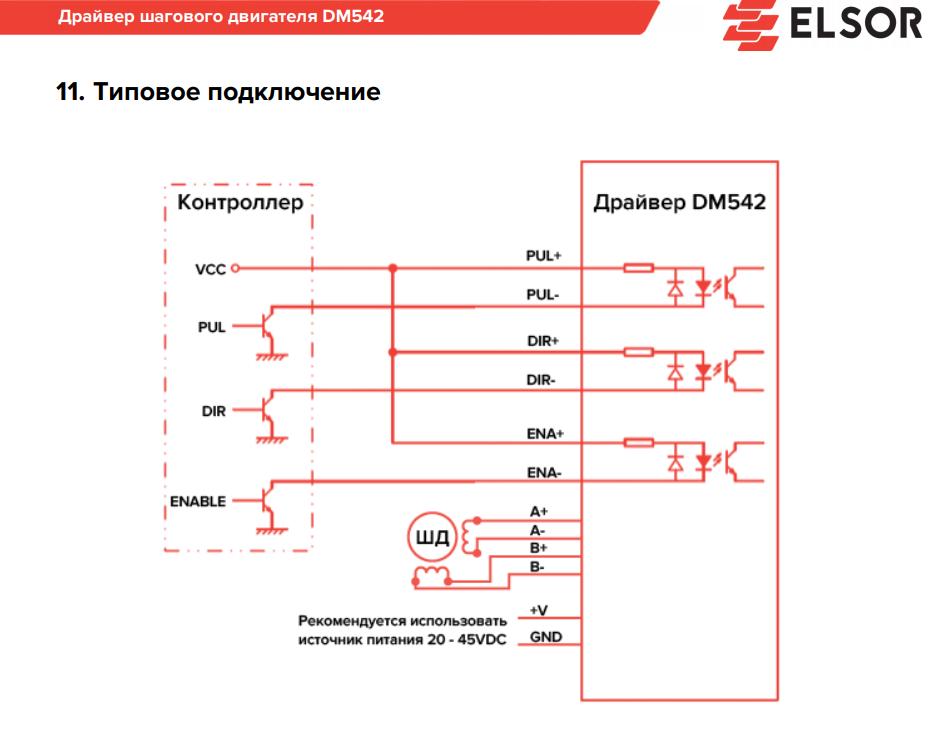

Обмотки в поряде. Изучая мануалы драйвера наткнулся на такую картинку... плюсы запаралелены. У меня минуса соединены были продавцом...



[SerHulio]

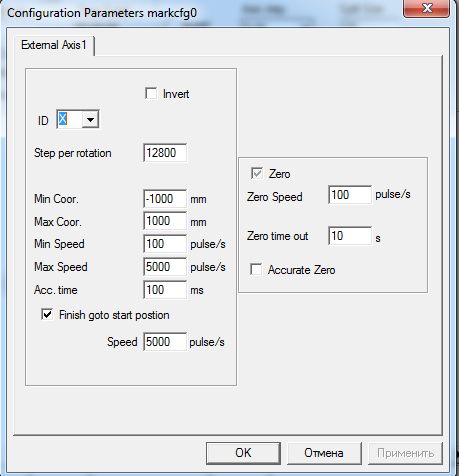

Настройка
