Подключение поворотника к материнке.

[SergiusK]

Нужна помощь. Приобрел китайский fiber 30w, нет разъема для поворотника. Может знает кто как подключить? (поворотное брал у другого продавца с драйвером). Разъем на три провода. Хелп.



[Rockfor]

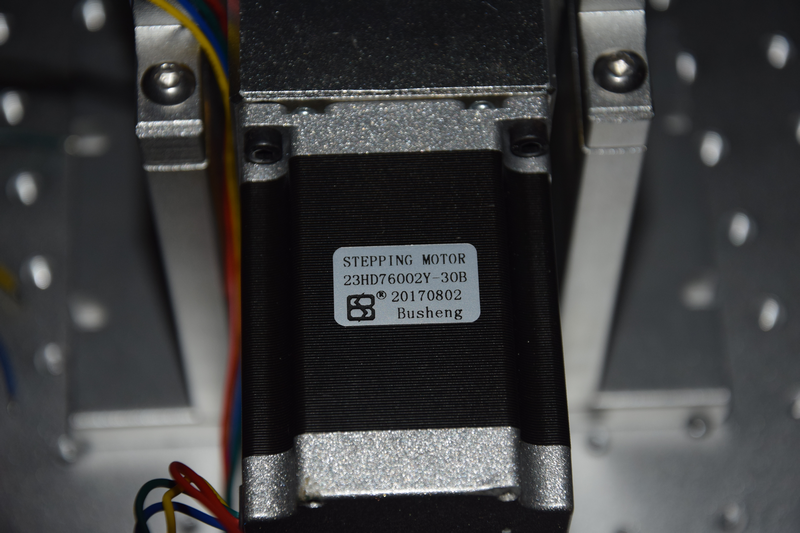

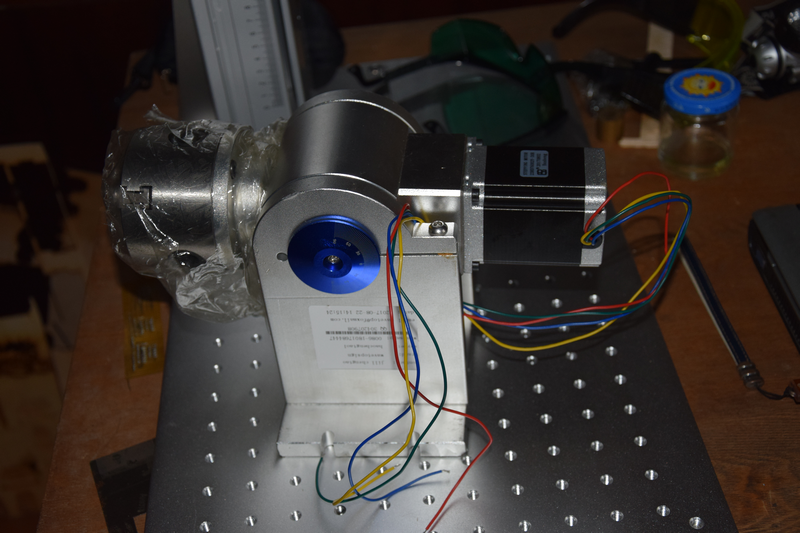

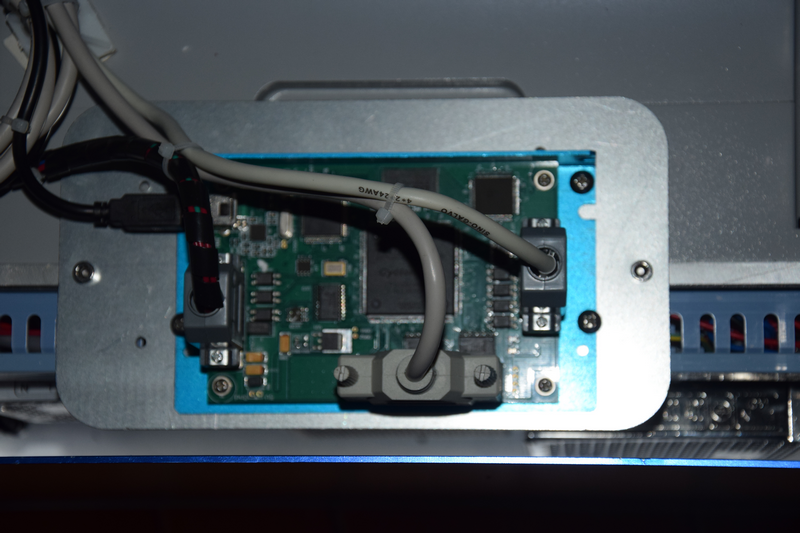

Здравствуйте! Так же нужна помощь. Купил китайский fiber 30W. Плата LMCFIBER-M. Разъём на 4 контакта выведен наружу. Пришло поворотное устройство. Весит 4 кг. Шаговый двигатель по размеру достаточно большой. Разъёма нет никакого. Двигатель 23HD76002Y-30B. Напрямую подключать боюсь, что сожгу контроллер. Драйвера внутри нет. Выходной разъём наружу подключен напрямую на плату. Что нужно что бы подключить эту "крутилку" к станку?



[halkru]

Надо фото для начала обсуждения, наверное.



[Rockfor]

Скорее всего, я так понимаю, нужно покупать драйвер. Потом его уже вставить в станок. В общем кружок оч.умелые ручки на дому.



[halkru]

Скорее всего, я так понимаю, нужно покупать драйвер.

Скорее всего так, на фото разъем разведен, но драйвера не видно.



[SergiusK]

Драйвер в комплекте с поворотным был. Вопрос в другом, всего три контакта на разъеме.



[halkru]

всего три контакта на разъеме

Этого в общем достаточно, например +5 и Step|Dir



[SergiusK]

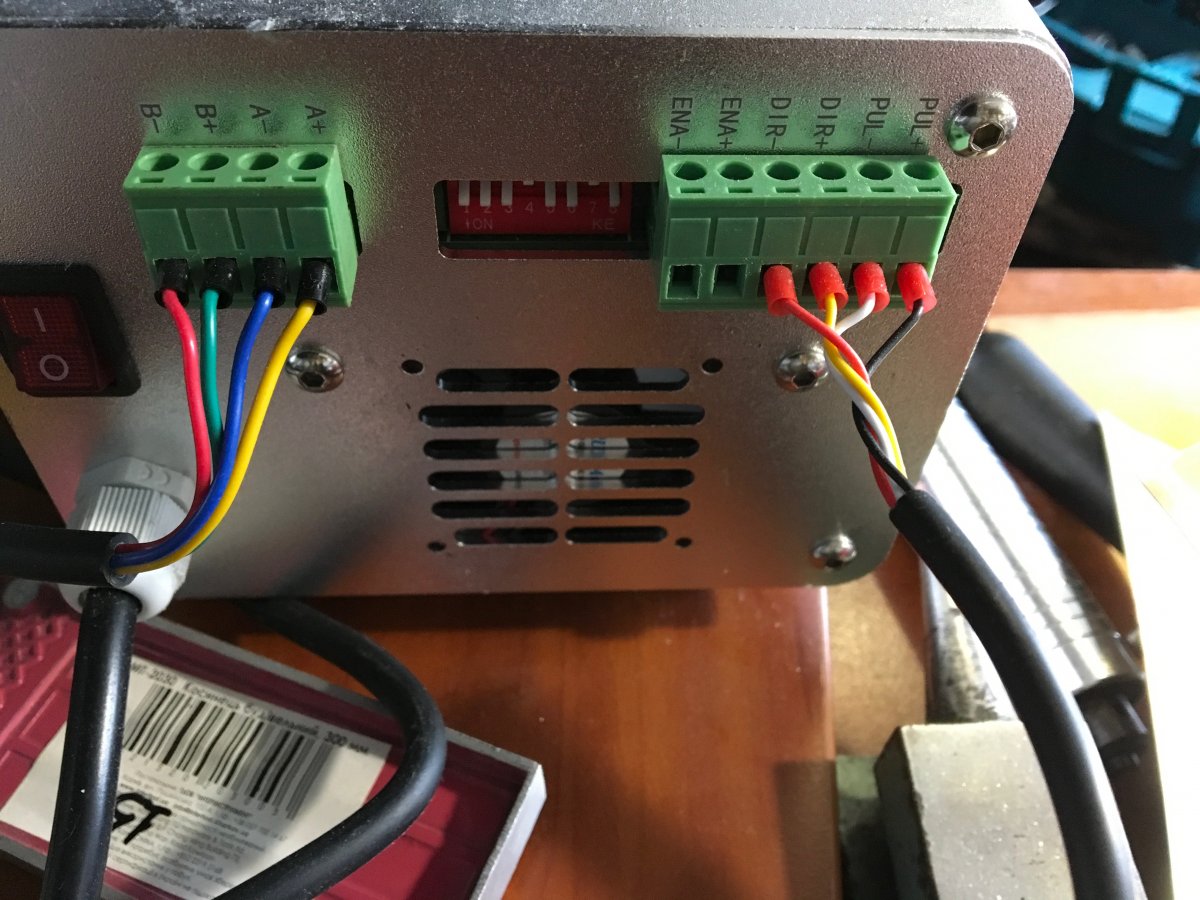

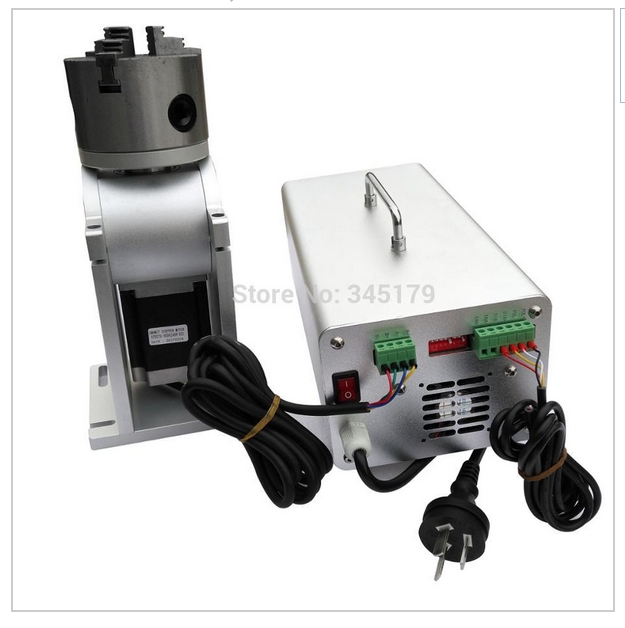

Китаец который продал поворотное, прислал такое.



[halkru]

Низкое разрешение картинки, не видно.



[SergiusK]

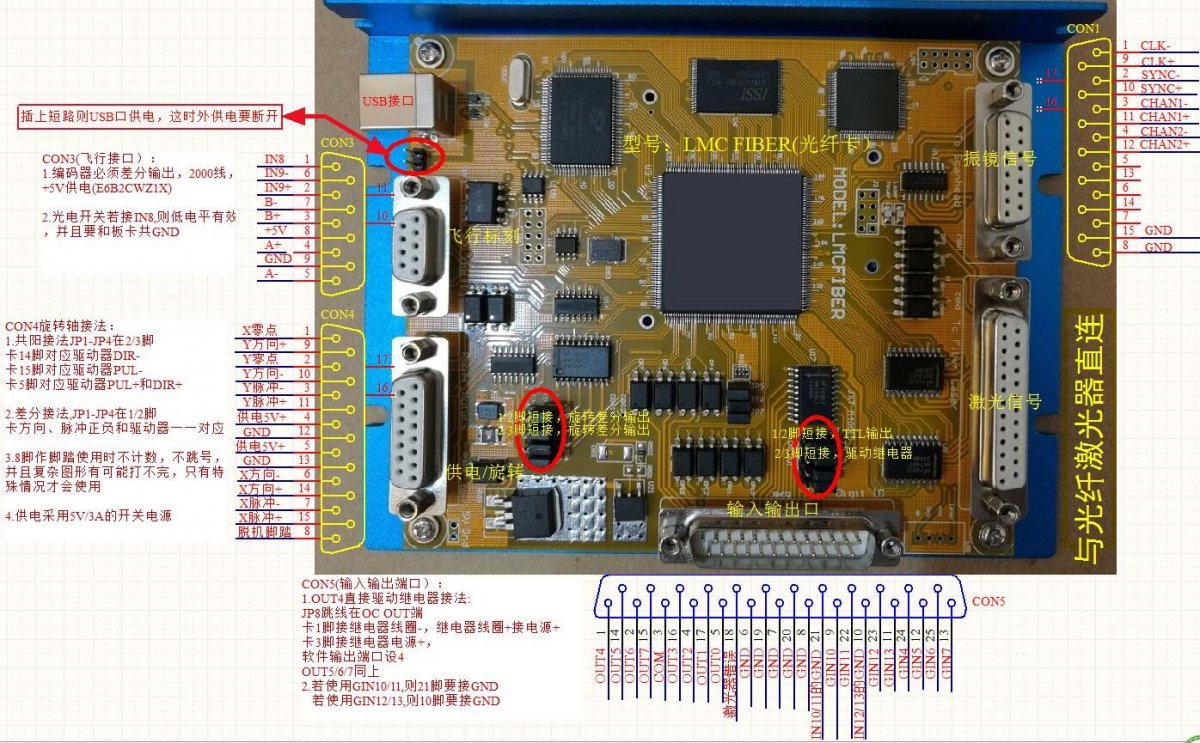

USE CON4.
14 connect DIR- . 15 connect PUL- . 5 connect pul+ and DIR+
Wish help for you



[halkru]

14 connect DIR- . 15 connect PUL- . 5 connect pul+ and DIR+

Все верно, так и написал выше, 5 - это +5, 14 = Dir- - Dir,15 = PUL - - Step.



[SergiusK]



[SergiusK]



[Rockfor]

Запитать драйвер от внутреннего источника питания станка можно? или большие просадки напряжения будут?



[Rockfor]

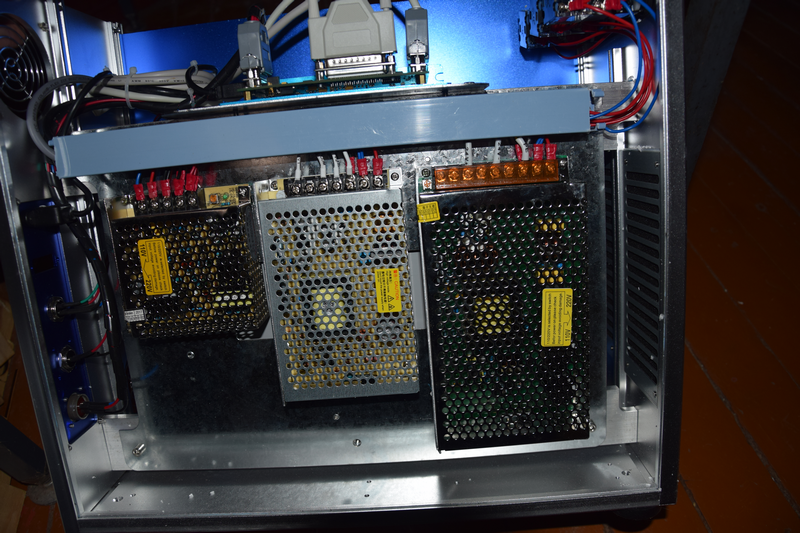

Источники в станке: +24V 10.4A, +-15V 2A? +5V 5A.



[Rockfor]

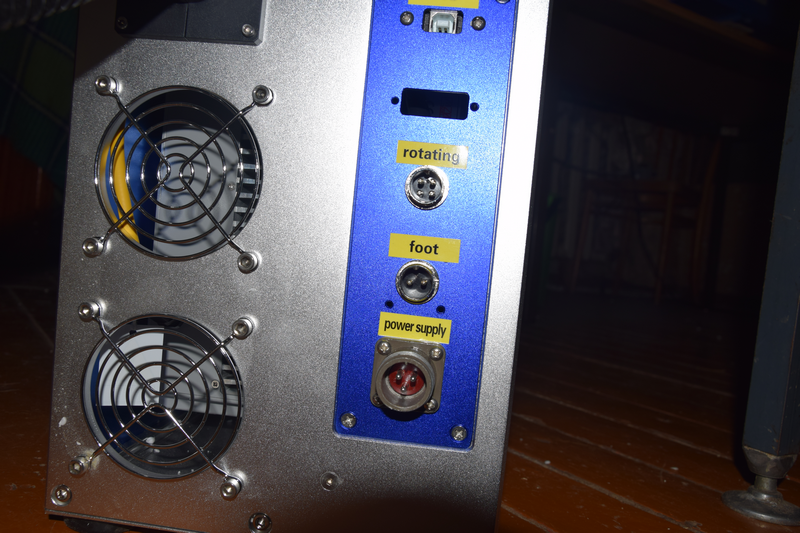

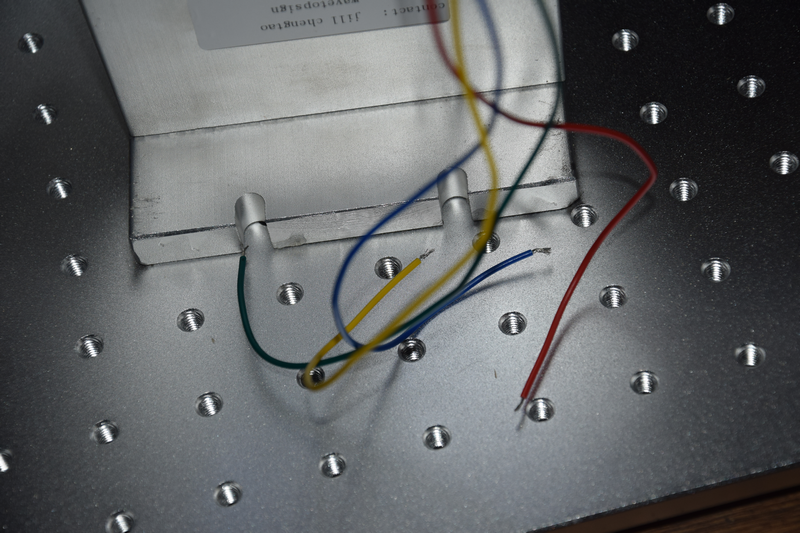

Для подключения "крутилки" выведены провода: +5V (контакт 5 con4), XPUL+- (конт 14), XDIR+ (конт 15), и контакт 6 (в моей схеме он пустой). Педаль подключена к контактам 1 и 13 (XORG0 и GND). Только она не работает(где включить не знаю). Я уже понял, что драйвер нужен. Только откуда запитать?



[halkru]

что драйвер нужен. Только откуда запитать?

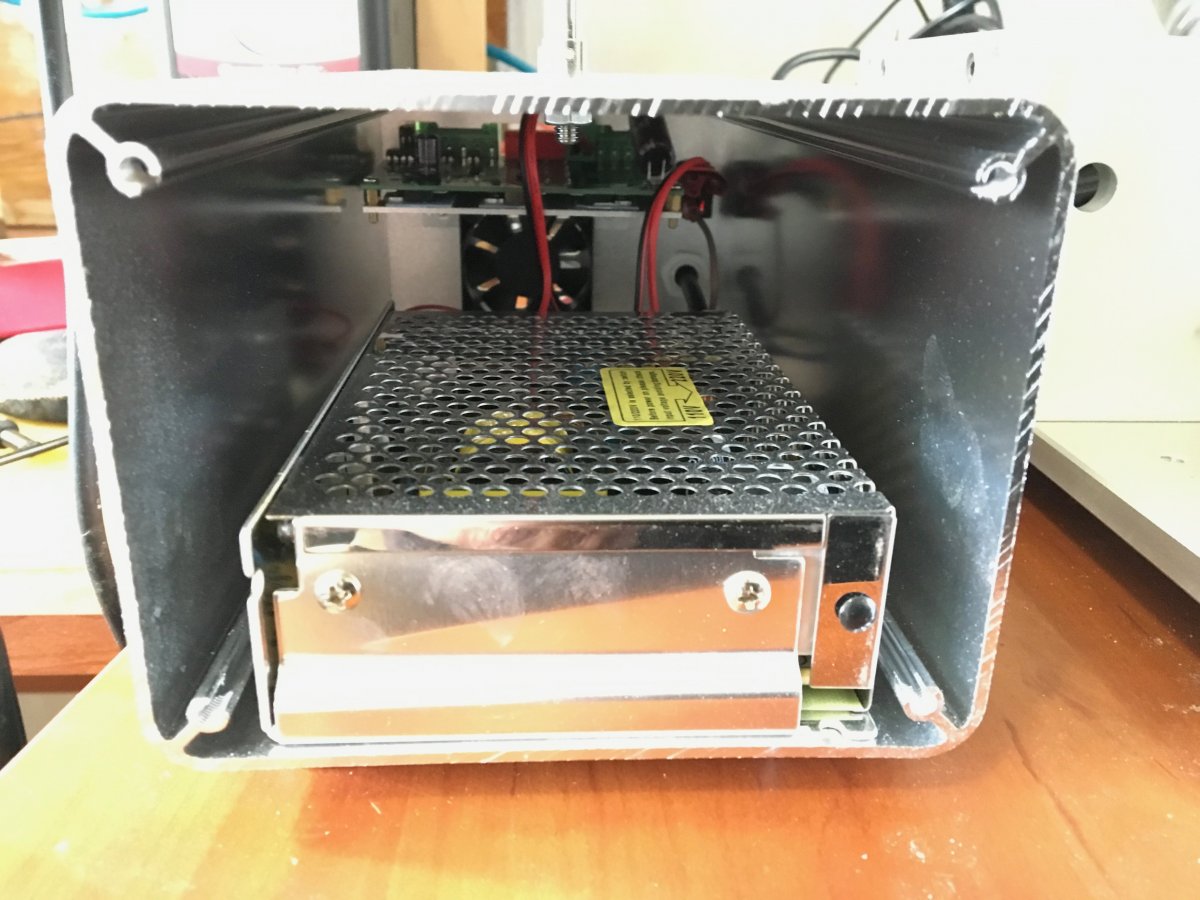

Вы же показываете, что БП встроен в устройство вращения.



[Rockfor]

Вы же показываете, что БП встроен в устройство вращения.

Это не я показываю. У меня пустые "хвосты". Это SergiusK показал. А я пришел к выводу, что надо с отдельным БП, что бы не вносить лишнего потребителя в схему. Заказал у наших китайских друзей БП 24V 5A и драйвер DM542. Коробочку из фанеры или акрила на СО-шнике вырежу.



[halkru]

Это не я показываю.

Действительно, ошибся. В принципе можно использовать и внутренний, т.к. нагрузку мотор практически никакую не испытывает, но лучше

пришел к выводу, что надо с отдельным БП, что бы не вносить лишнего потребителя в схему



[Rockfor]

Спасибо. Вы подтвердили правильность моего решения о покупке БП. А то сомнения одолели.
