Нужна помощь Штриховка в ezcad, глубокая гравировка

[dima123]

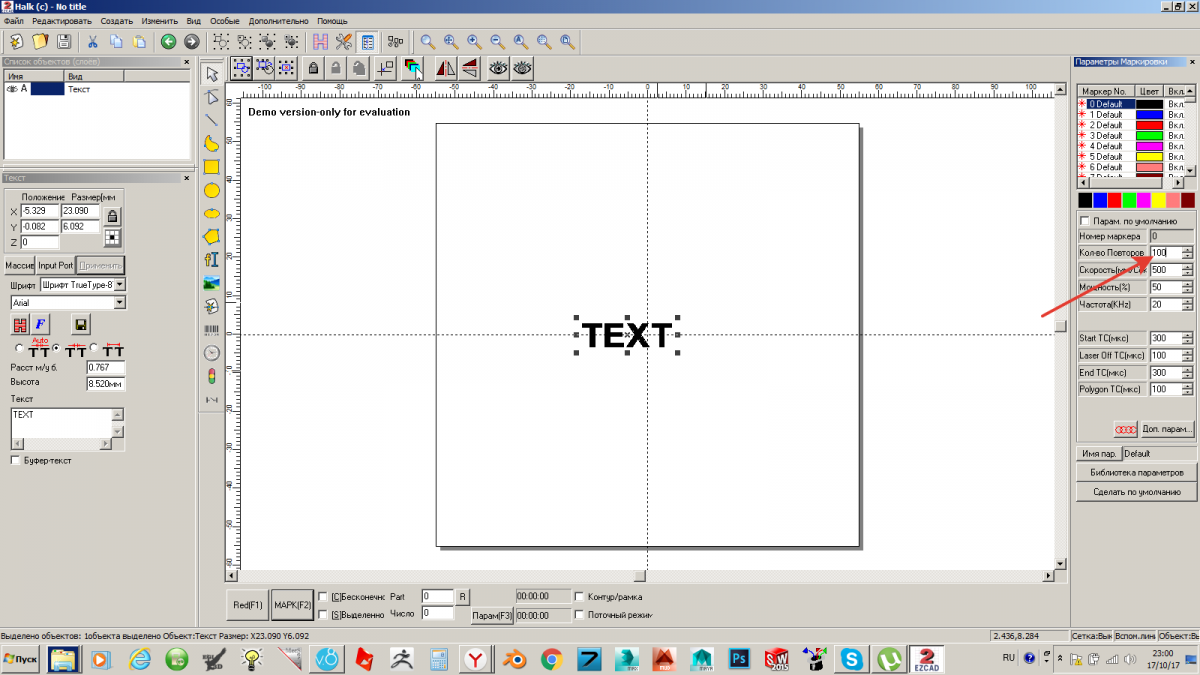

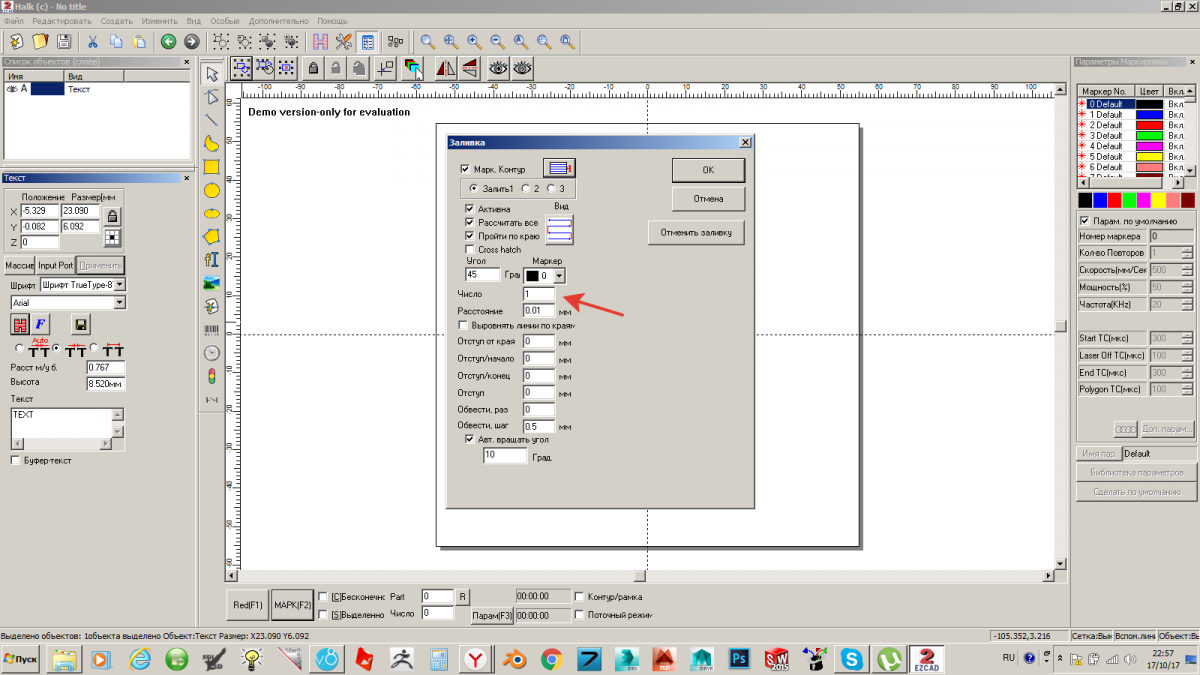

Добрый день! Нужно сделать надписи на металле глубиной 1 мм. Не понятна логика угла штриховки. Как сделать, чтобы прожечь 100 проходов и каждый проход штриховки был с изменением угла? Можно ли это сделать в EzCad? Я делал в закладке "штриховка" 1 проход и в настройках гравировки 100. По логике, штриховка должна каждый раз меняться на 10 гр, но программа меняет угол только при повторной маркировке после 100 проходов. Как сделать чтобы смена угла работала в автоматическом режиме, указал к примеру 200 проходов и угол смены штриховки и программа сама после каждого прохода меняла угол штриховки. Не ужели китайцы это не предусмотрели



[MaxiMarker]

Как сделать чтобы смена угла работала в автоматическом режиме, указал к примеру 200 проходов и угол смены штриховки и программа сама после каждого прохода меняла угол штриховки. Не ужели китайцы это не предусмотрели

Автоматическая смена угла штриховки непосредственно для текста в EzCad не работает (хотя и активируется галочкой).
Чтобы она заработала, нужно текст перевести в кривые (в EzCad есть такая функция). Далее уже к переведённому тексту в кривые применяете штриховку и задаёте смену угла. Количество проходов указываете не как у вас в панели параметров маркировки, а в панели управления маркировкой (в вашем корявом переводе интерфейса программы на русский это слово "число" справа от слова "выделено)". При каждой следующей маркировке должна происходить смена угла штриховки.



[dima123]

Огромное спасибо. Все заработало.



[dima123]

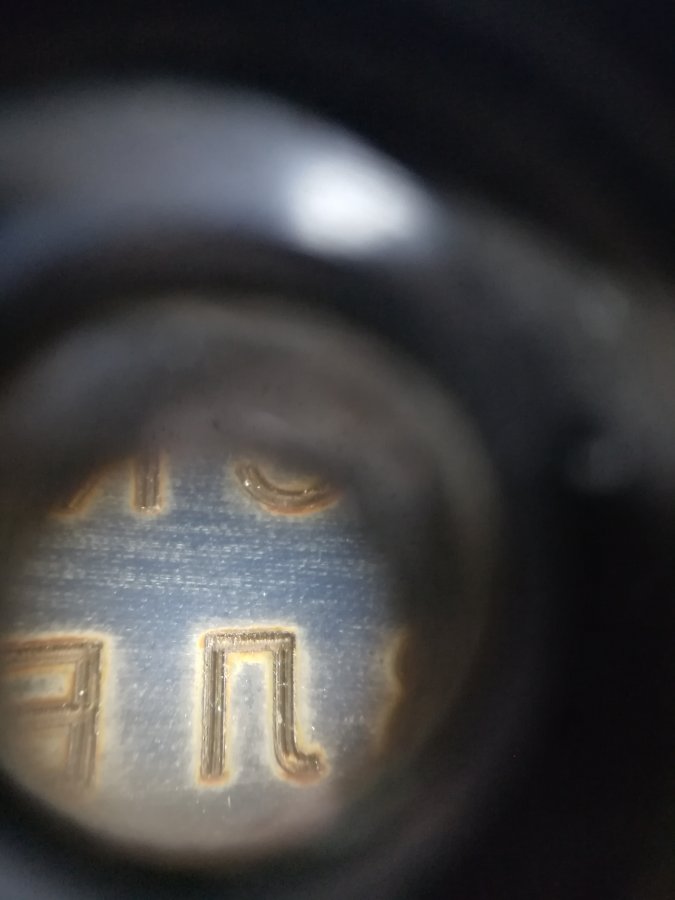

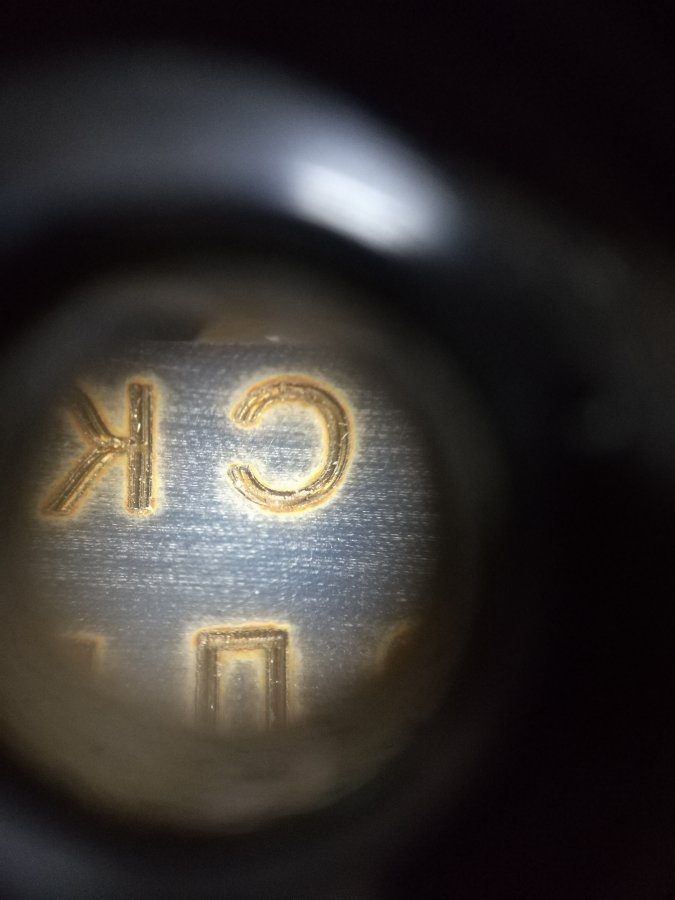

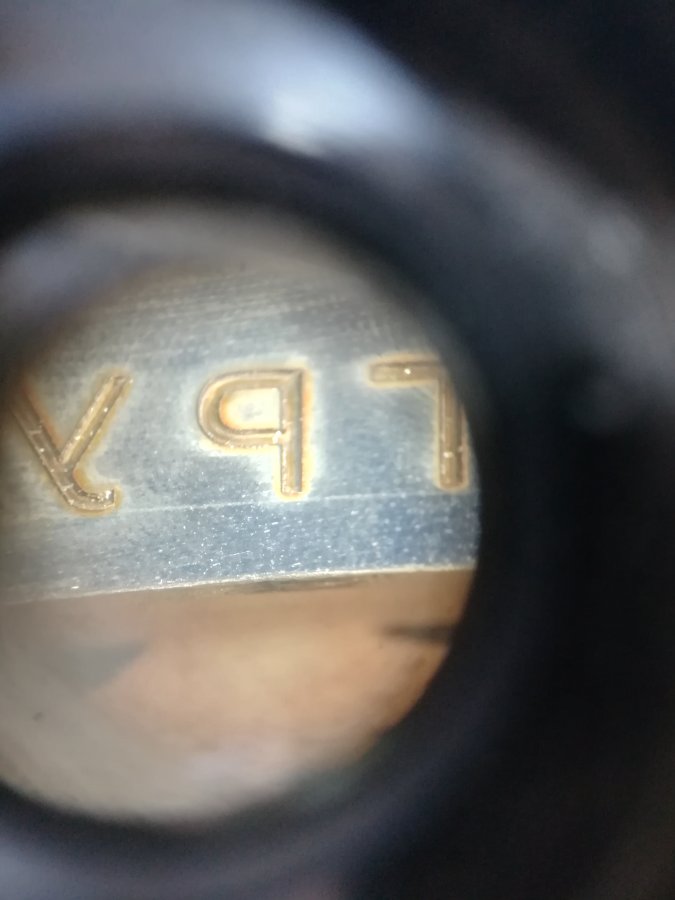

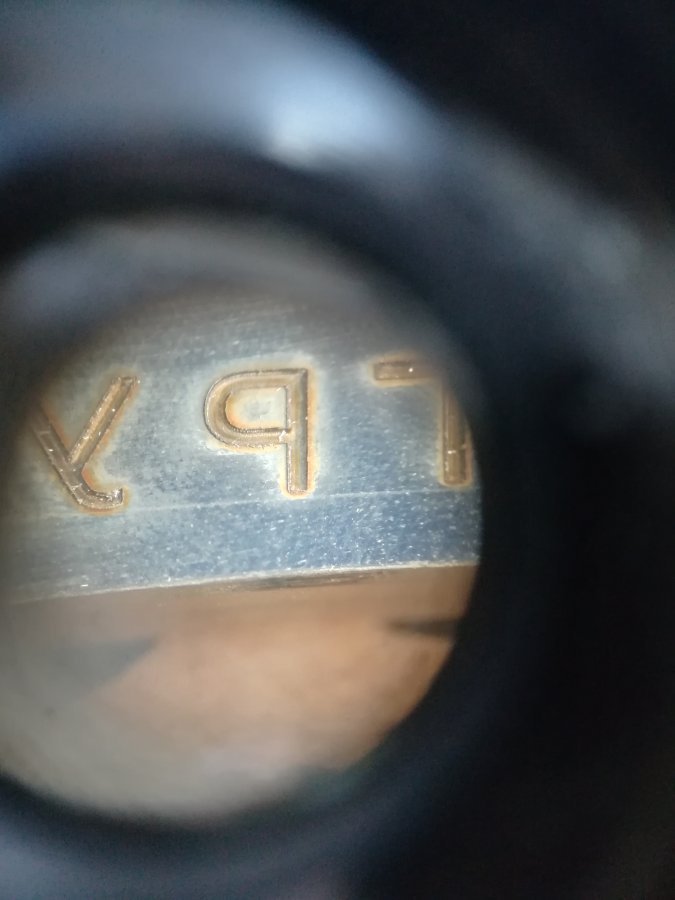

Уважаемые коллеги, продолжаю тему глубокой гравировки. Столкнулся со следующей проблемой- при большем количестве проходов идет искажение штриховки. То есть первую деталь я гравировал по 20 проходов и перезапускал снова по 20 и так вышло 6 раз, то есть 120 проходов. Все хорошо выбрало внутри буквы. Вторую деталь я сразу запустил на 120 проходов. В первом случае все хорошо отработало, во втором вышел брак. Внутри буквы осталось "мясо" . Такое ощущение толи накапливаются ошибки программные , толи перегрев какой то. Кто нибудь сталкивался с подобным? Или есть предположения в чем причина может быть



[halkru]

Столкнулся со следующей проблемой

Здравствуйте. Станок можно описать? Мощность, излучатель.



[dima123]

излучатель Raycus 30 ватт, контролер оригинал



[halkru]

Внутри буквы осталось "мясо"

Насколько можно разглядеть - выборка сместилась справа налево?



[LexYalt]

Пробовал сделать клише для тиснения из магниевого сплава лазером (обычно я их делаю на ЧПУ Roland EXG350). Опыт показал, что для того чтобы достичь глубины 0,5 мм, вполне достаточной для тиснения по бумаге, мне моим 20Вт поле 110х110 нужно сделать 30 проходов-циклов выжигания и очистки. И тоже заметил, что если я остановлюсь на скажем 15ом проходе и запущу опять то звук и плазма усиливаються. Не знаю с чем это связано, для себя решил запускать циклами проходов по 10.



[halkru]

звук и плазма усиливаються

Действительно, есть такой эффект.



[dima123]

Не то чтобы сместилось, просто по краям буквы прожигает, а по середине нет. Ломаю голову с чем это может быть связано. У моего лазера на корпусе нет вентиляторов охлаждения, только на блоке райкуса (самого лазера) но по ощущениям ни чего не греется. Буду методом тыка искать проблему. Возможно это программное, накопление ошибки или быстродействия не хватает.



[Сигизмунд]

а какая штриховка стоит?? возможно ты используешь одну только штриховку к центру и как правило в центре из-за нее идет большой нагрев и мощность излучения падает а по краям норм забирает....



[dima123]

Нет. Я использую обычную штриховку



[igorzh]

И тоже заметил, что если я остановлюсь на скажем 15ом проходе и запущу опять то звук и плазма усиливаються. Не знаю с чем это связано, для себя решил запускать циклами проходов по 10.

Действительно, есть такой эффект.

Добавлю. В начале дня для работы было достаточно 12 циклов. Через часик увеличил до 16, в середине рабочего дня и 20 стало мало. Кто-то может дать комментарии? Нагревается источник? Что не так?



[MaxiMarker]

А каков критерий оценки ? Чисто визуально ?
Тут нужно эксперименты проводить с точными измерениями глубины. Например сделать 100 проходов и 20х5 проходов. Потом точно измерить глубину.



[nukanaka]

Нет. Я использую обычную штриховку

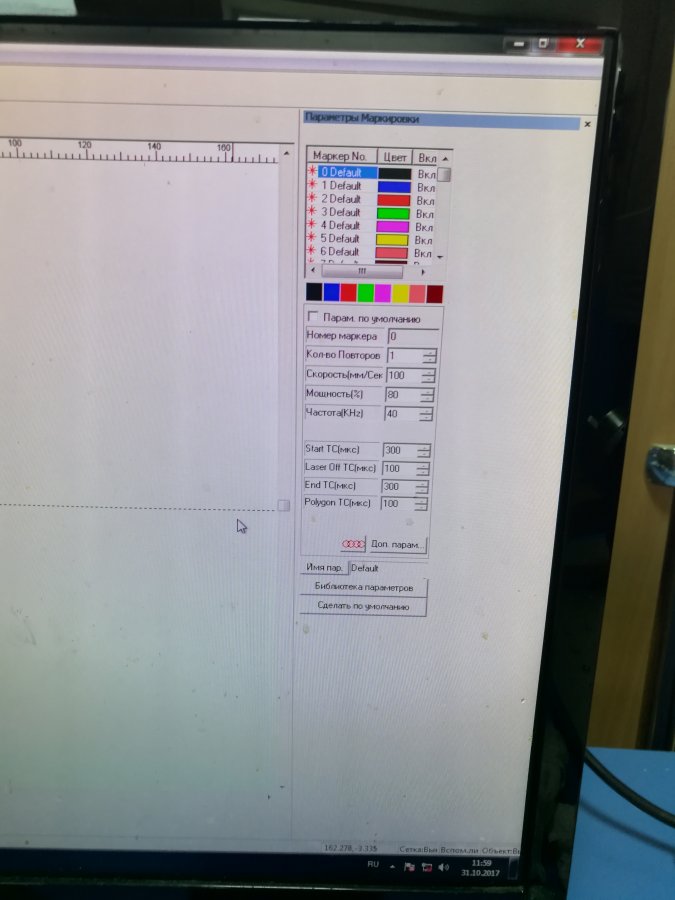

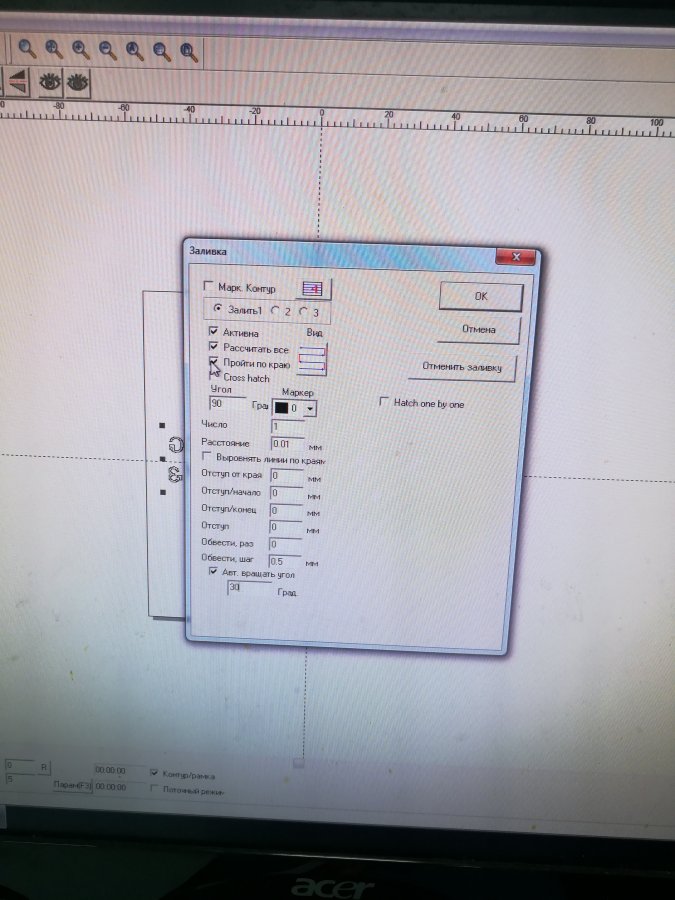

Я бы на вашем месте еще над режимами глубокой маркировки поработал, глядя на скрины могу сказать, что не совсем то, что нужно



[alkg]

Добавлю. В начале дня для работы было достаточно 12 циклов. Через часик увеличил до 16, в середине рабочего дня и 20 стало мало. Кто-то может дать комментарии? Нагревается источник? Что не так?

У меня было не так , каждый раз приходилось увеличивать кол-во проходов . Это на протяжение 3 месяцев , была мысль излучатель выходит из строя , а вчера просто делал надпись чуть ли не насквозь прожёг , и кстати тоже утром а обычно режу или надпись вечером , может амперы утром больше а вечером все включают электроприборы и сеть сажают



[Unique]

Уважаемые коллеги, продолжаю тему глубокой гравировки. Столкнулся со следующей проблемой- при большем количестве проходов идет искажение штриховки. То есть первую деталь я гравировал по 20 проходов и перезапускал снова по 20 и так вышло 6 раз, то есть 120 проходов. Все хорошо выбрало внутри буквы. Вторую деталь я сразу запустил на 120 проходов. В первом случае все хорошо отработало, во втором вышел брак. Внутри буквы осталось "мясо" . Такое ощущение толи накапливаются ошибки программные , толи перегрев какой то. Кто нибудь сталкивался с подобным? Или есть предположения в чем причина может быть

Вот вам бред всякий посоветовали в ответах...
"Неправильное знание хуже, чем незнание." (с) Фридрих Адольф Вильгельм Дистервег.

напишите в личку, скажу что исправить.



[bazha]

подскажите, пожалуйста, всем. Возможно Ваши рекомендации станут полезными и другим участникам форума



[MaxiMarker]

подскажите, пожалуйста, всем. Возможно Ваши рекомендации станут полезными и другим участникам форума

Присоединяюсь... Сказав "А", хотелось бы услышать и "Б".



[sergmaks]

Добавлю. В начале дня для работы было достаточно 12 циклов. Через часик увеличил до 16, в середине рабочего дня и 20 стало мало. Кто-то может дать комментарии? Нагревается источник? Что не так?

Я поставил на радиатор излучателя (Райкус у меня 30 Вт) датчик температуры и обнаружил, что температура растет даже тогда, когда лазер не активен ....но светодиоды накачки, так понимаю, работают все равно и греются ....т.е. пока мы монтируем задание и выставляем параметры, внутри излучателя теплится жизнь))) ....после этого я поставил отдельный выключатель питания излучателя и регулятор оборотов на вентиляторы охлаждения блока излучателя (задолбали своим шумом на постоянном максимальном режиме....) - контролирую температуру и управляю оборотами.....при выключении излучателя температура не растет ...(...в идеале бы поставить автоматический регулятор температуры - но то пусть производители парятся))) ...)
