Неавномерная мошность по рабочему полю.

[Gregorev]

Подскажите пож-та.
Есть китайский волоконный лазер мощностью в 30 ватт.
Гравирую на нём акрил.
Ставлю линзу с рабочим полем 300 на 300мм.
Заготовку размещаю в центре рабочего поля.
Ставлю 3 одинаковых объекта (слева край, в центре, справа край)
Мощность в центре ставлю 40%
Слева 60%
С правого края 20%
На другой линзе с полем 110 на 110мм тоже мошность неравномерная по всему полю
Программа ezcad.
Это нормально или нет?



[halkru]

Это нормально или нет?

Не нормально, проверьте параллельность линзы столу.



[Gregorev]

Уровень на стол = уровень на линзу?
так?
китайгнавпром...



[halkru]

Уровень на стол = уровень на линзу?

Это предположение, при сборке координатного станка сталкивались с такой проблемой, измеряли штангенциркулем. Возможно не отъюстирован расширитель/затвор по отношению к сканирующей головке.



[Gregorev]

Это предположение, при сборке координатного станка сталкивались с такой проблемой, измеряли штангенциркулем. Возможно не отъюстирован расширитель/затвор по отношению к сканирующей головке.

Если линзу перекосить в нужную сторону может помочь. Или это колхоз и лучше отъюстировать?

Координатным столом управляли через отдельную аппаратную панель или в софте ezcad есть опция?
Я на вашем сайте в разделе продукции не увидел его.
Можно ссылку, фотки, почитать?
Вероятно будет работа с шириной заготовки в 500-600мм , а у меня линза на 300...
Неспешно присматриваю варианты.
толи купить в китае что то типа такого:
https://www.ebay.com/itm/Mini-Cross...hash=item3aeecb1f0c:m:mVW2YqfnisQAQ34aOBLOs3A
дальше или руками крутить или прилепить к нему шаговый двигатель с энкодером, управлять через внешнюю плату управления.
или руками крутить
или вариант 2 сделать приспособу в которой руками переставлять. заказ вроде как одноразовый
я бы чем огород городить лучше бы купил готовый столик, но в сети нахрапом не удалось такой найти.



[halkru]

Если линзу перекосить в нужную сторону может помочь. Или это колхоз и лучше отъюстировать?

Лучше отъюстировать.



[halkru]

Координатным столом управляли через отдельную аппаратную панель или в софте ezcad есть опция?

В софте есть возможность для 1й координаты.



[Gregorev]

А ваш столик координатный можно как то посмотреть, или где о нём информацию получить?



[Egor_L]

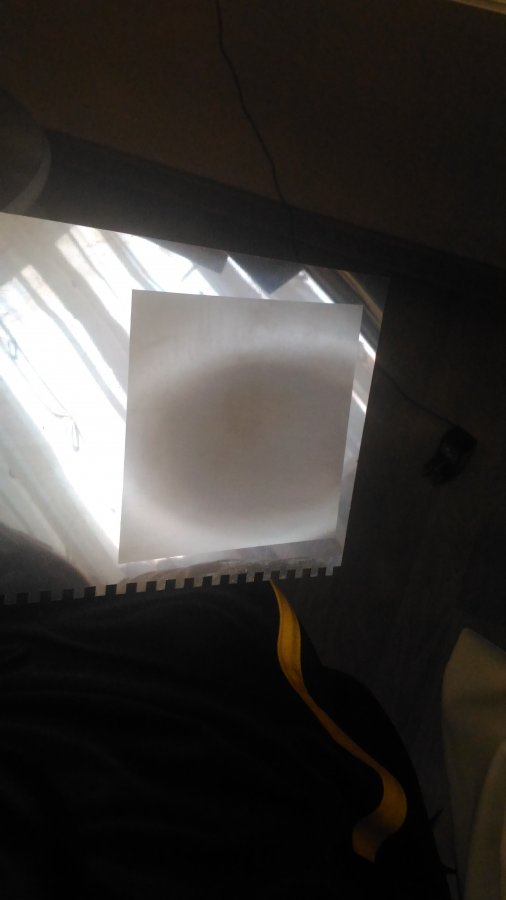

Столкнулся с похожей ситуацией (неоднородная маркировка по рабочему полю). На приложенной фотографии сделана маркировка квадратной области 10*10см. В центре маркирует хорошо (это не тень), а по бокам не очень. Производитель Perfect laser. Модель PEDB-400b. Мощность излучателя 30Вт. Линза Opex с рабочим полем 112*112мм.
Проблема пока не решена..(



[Lucky_life]

Столкнулся с похожей ситуацией (неоднородная маркировка по рабочему полю). На приложенной фотографии сделана маркировка квадратной области 10*10см. В центре маркирует хорошо (это не тень), а по бокам не очень. Производитель Perfect laser. Модель PEDB-400b. Мощность излучателя 30Вт. Линза Opex с рабочим полем 112*112мм.
Проблема пока не решена..(

что говорят китайцы?



[Egor_L]

Написал им, жду ответа.



[halkru]

Написал им, жду ответа.

Линза с переходником вкручена?



[Egor_L]

Линза с переходником вкручена?

Нет переходника никакого. Китайцы говорят сталь отражает луч, вот и не маркирует. Хотя визитки из анодированного алюминия в этих местах тоже не жжет. Пробовал изменять расстояние от линзы до плоскости, наклон плоскости...толку нет.



[Egor_L]

Помогли мне в институте лазерной физики. Выяснилось, что такой эффект дает линза. Сделаю производителю рекламу-линза Opex. При том, когда её выкрутили и разобрали, выяснилось что тело линзы болтается внутри. Стопорное кольцо было закручено не до конца и залито клеем.



[halkru]

Нет переходника никакого.

Он обязательно должен быть.



[Egor_L]

Он обязательно должен быть.

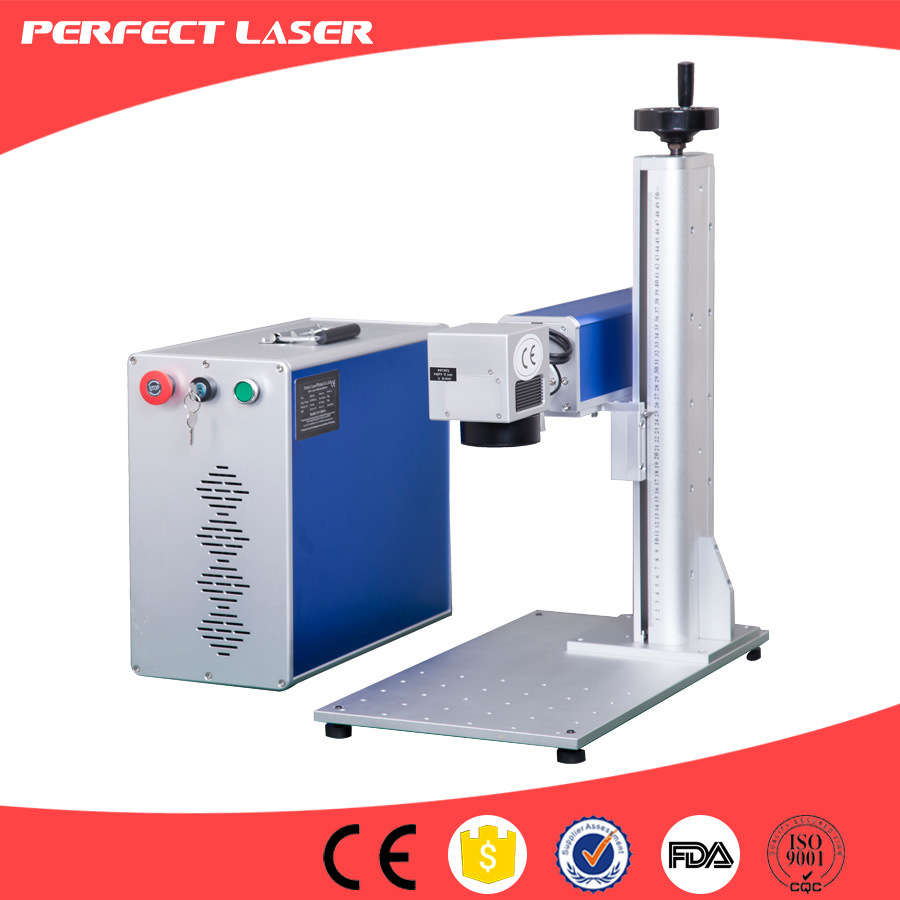

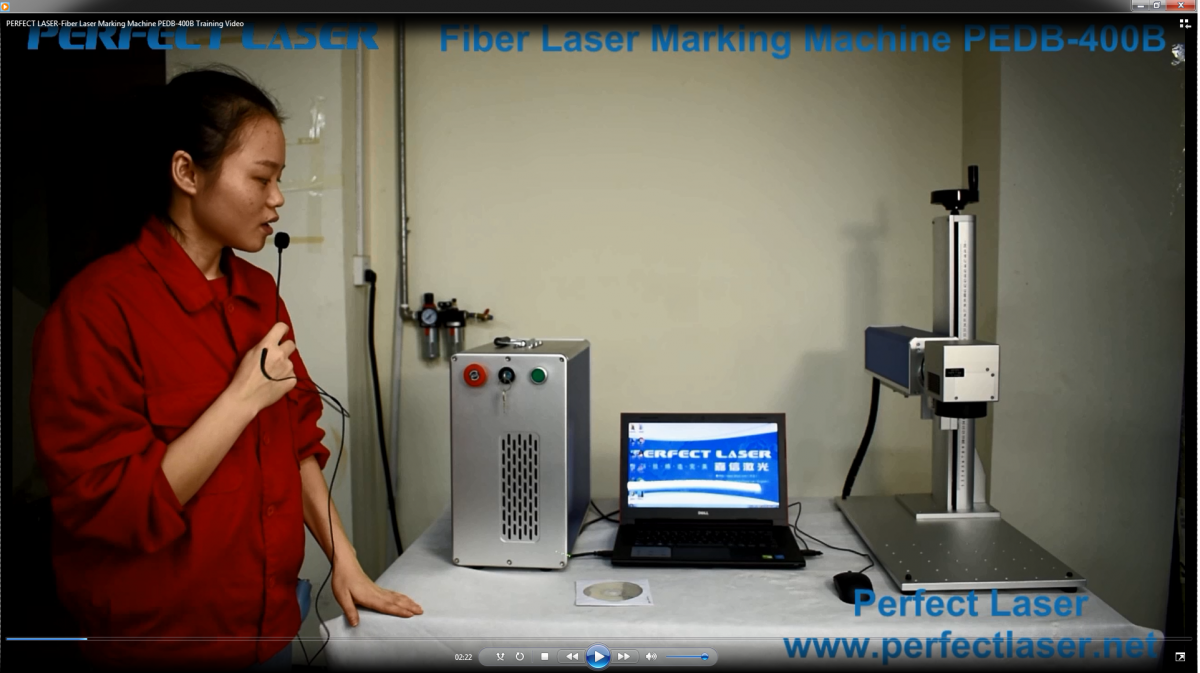

Видимо мы разный смысл вкладываем в слово "переходник". Мой лазер (МоеФото.jpg) и лазер на китайском обучающем видео (Screenshot.png) одинаковы. К тому же есть картинки в интернете (High-Speed-Fiber-Laser-Marking-Machine-Pedb-400b.jpg).



[halkru]

смысл вкладываем в слово "переходник"

Смысл в том, что линза вкручивается не прямо в скан голову, а через переходник - кольцо. Судя по фото он есть.



[alexander-1]

Для разных линз нужны ведь разные по высоте переходники?



[halkru]

Для разных линз нужны ведь разные по высоте переходники?

Ну да, но обычно они под один (широкий).



[alexander-1]

Спасибо за оперативнось
