Гравировка ложек

fototek

Участник
Вопрос по гравировке ложек.
На скорости от 500 теряются детали изображения, знаю что люди работают на скорости 1500 и все ок.

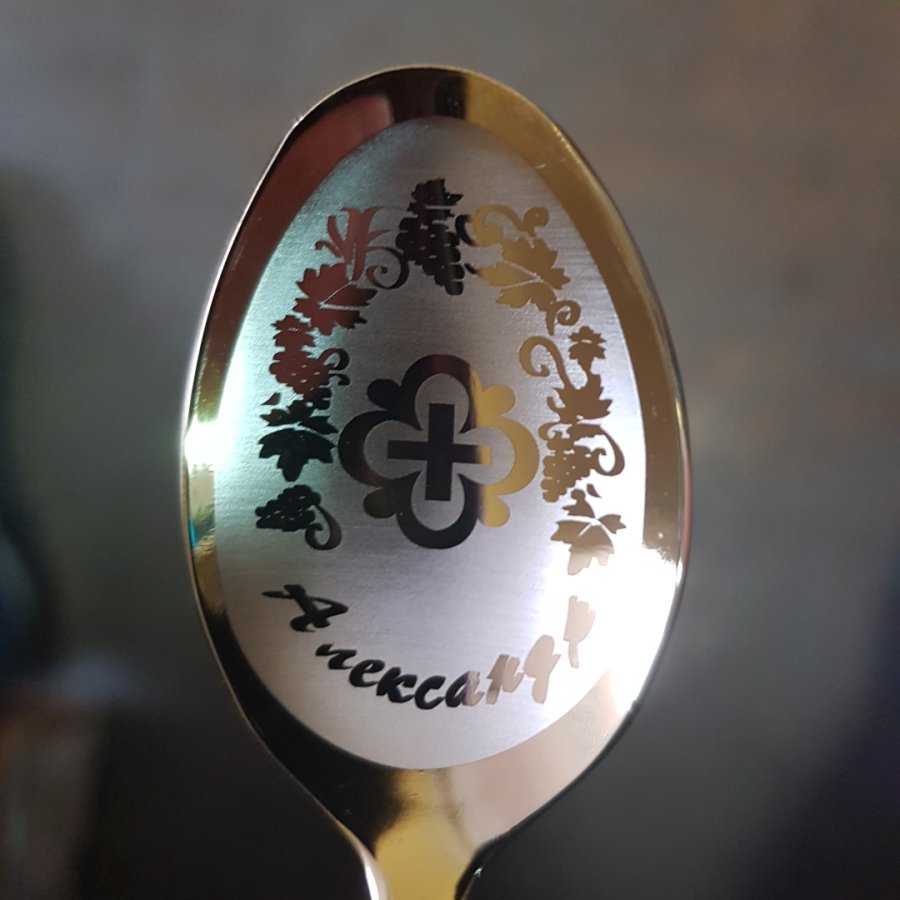

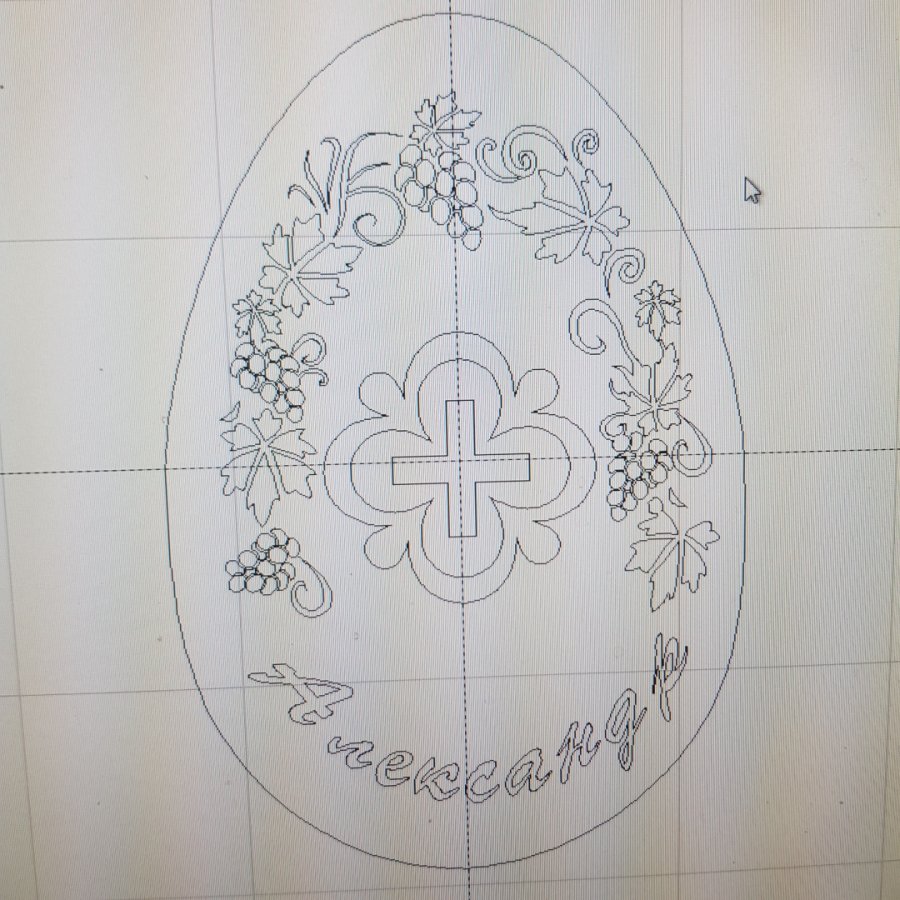

Может подскажет кто в чем может быть дело, прилагаю фото станка, макета и что получается.
Станок 20 ватт Raycus
20180906_132249.jpg 20180906_132537.jpg 20180906_133228.jpg


MaxiMarker

Профи
прилагаю фото станка

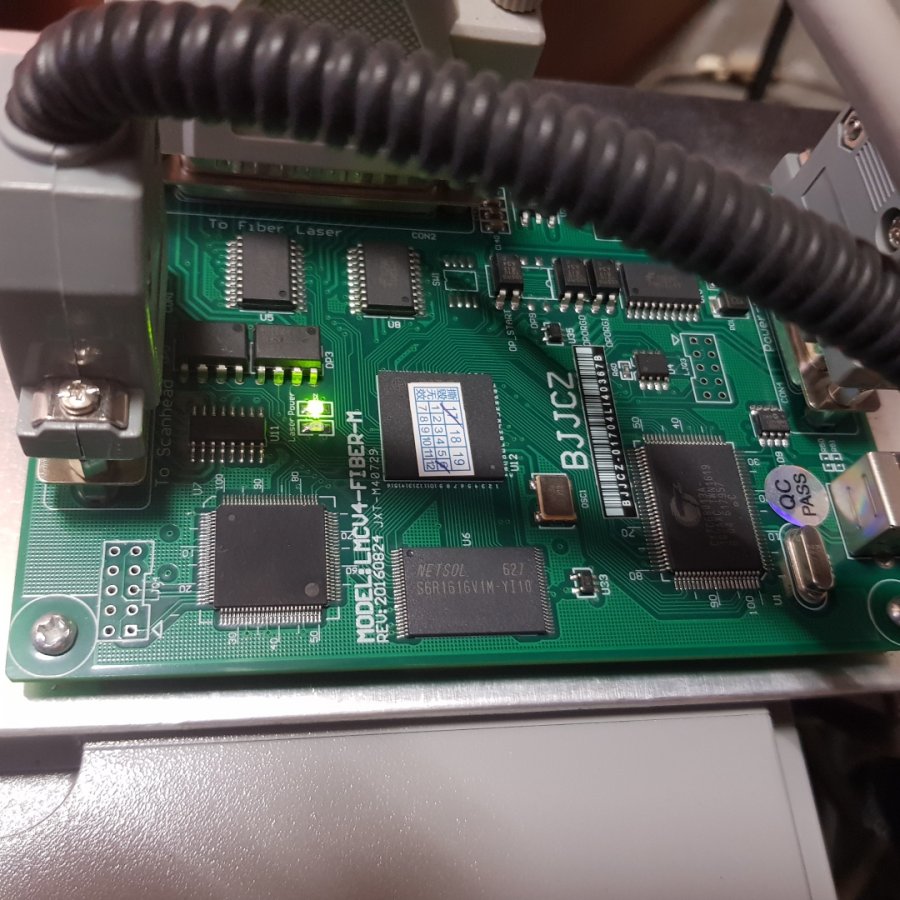

Это фото контроллера, а не станка в целом :)
Выложите скрины окна программы - с какими параметрами маркируете. Особенно, окно дополнительных (advance) параметров нужно глянуть.
Ну и напишите какую линзу используете.


fototek

Участник
Это фото контроллера, а не станка в целом :)
Выложите скрины окна программы - с какими параметрами маркируете. Особенно, окно дополнительных (advance) параметров нужно глянуть.
Ну и напишите какую линзу используете.

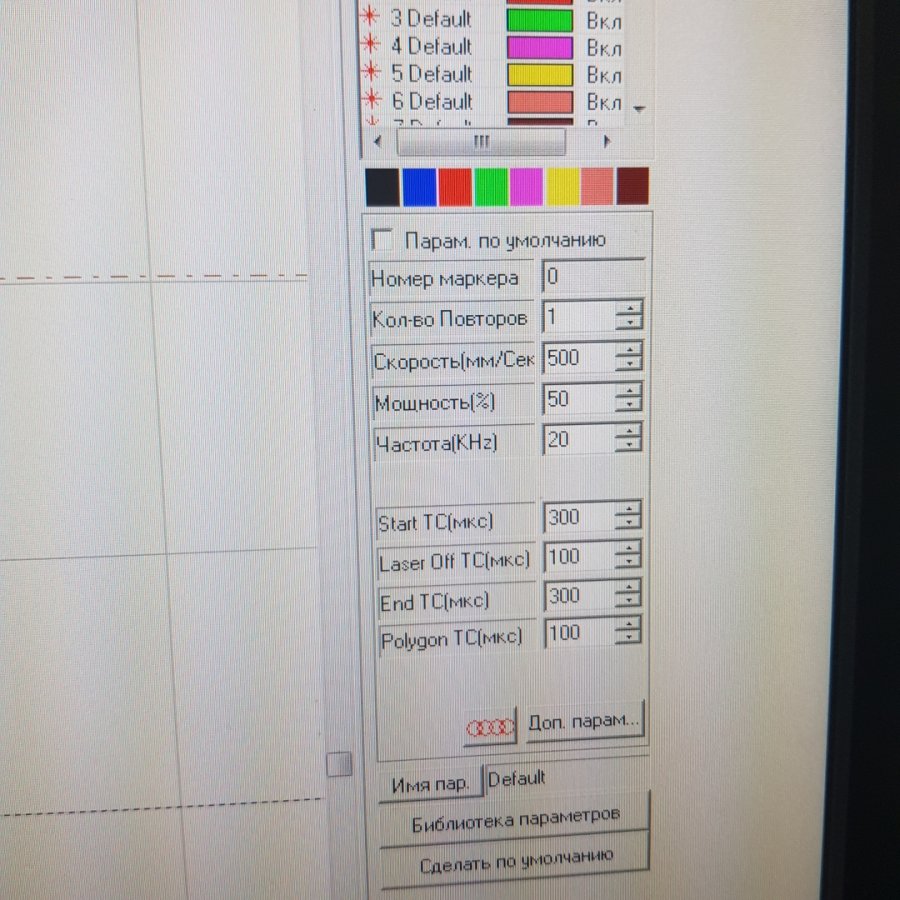

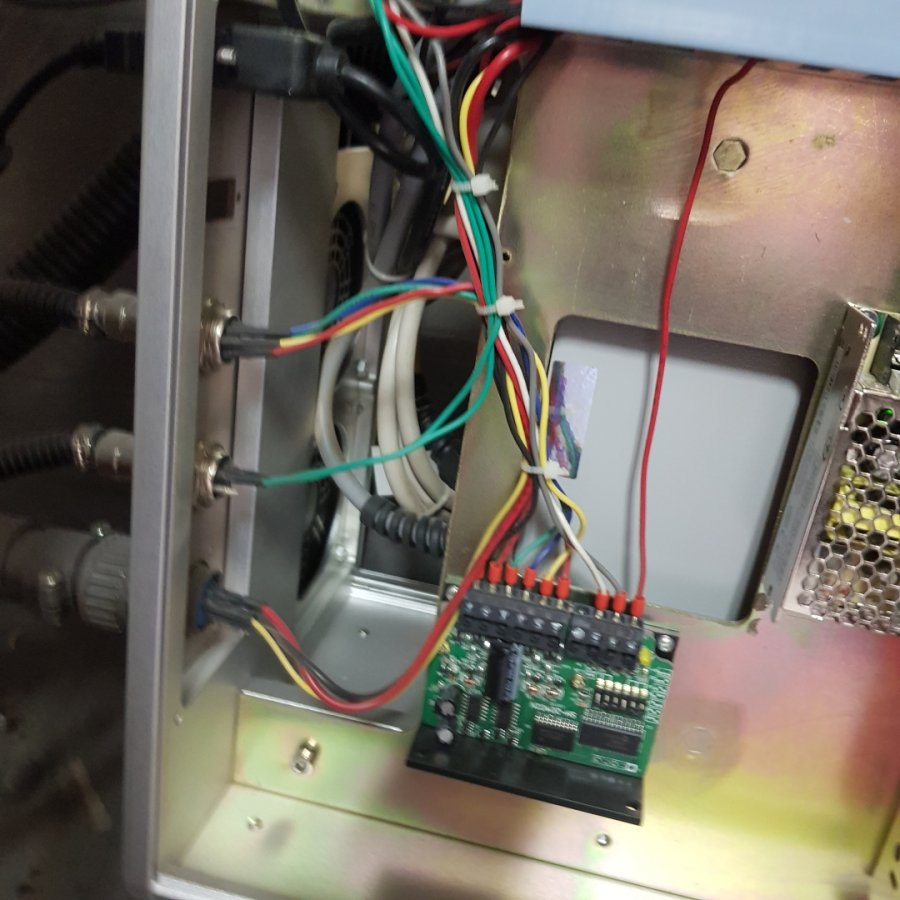

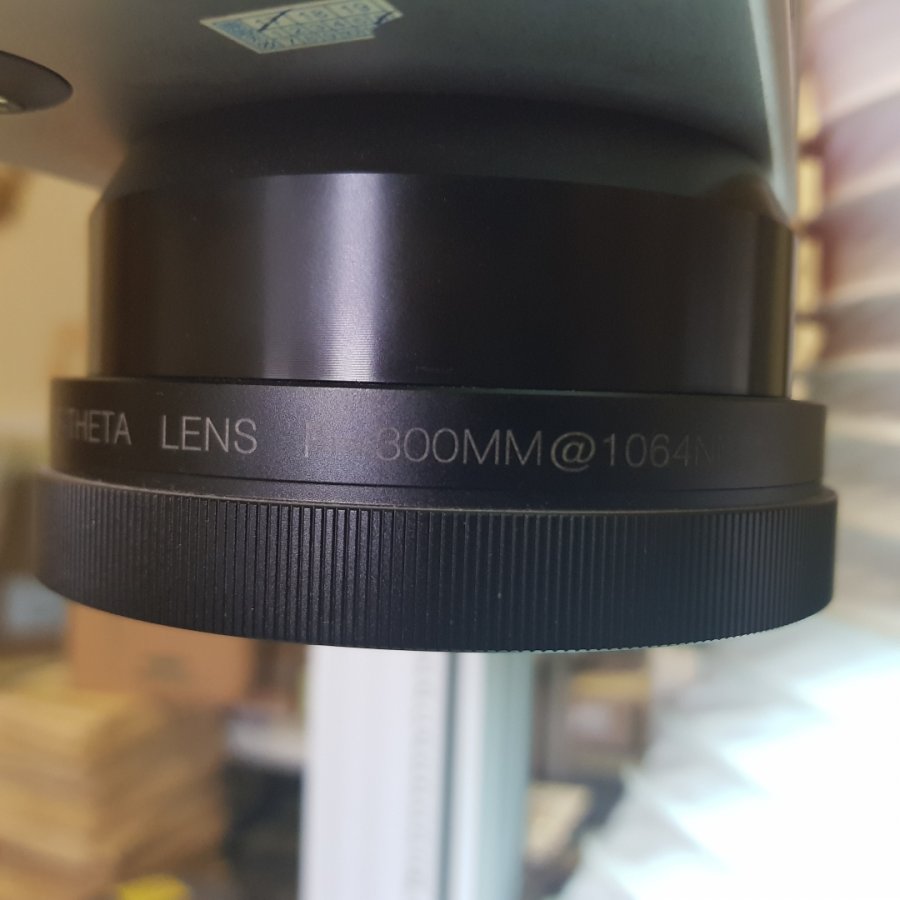

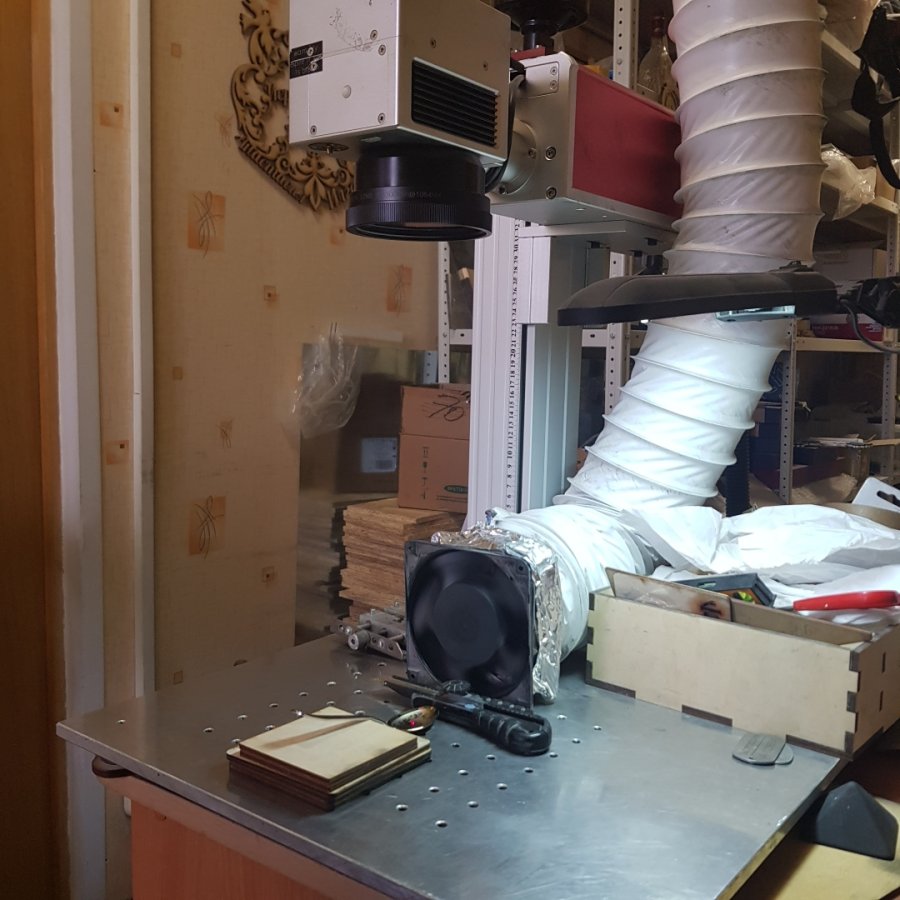

Станок в целом, линза и параметры)


Вложения

  • 20180906_133240.jpg
    82,5 KB · Просмотры: 904
  • 20180906_133250.jpg
    107,2 KB · Просмотры: 934
  • 20180906_133344.jpg
    113,6 KB · Просмотры: 955
  • 20180906_155508.jpg
    152 KB · Просмотры: 960
  • 20180906_155558.jpg
    69,3 KB · Просмотры: 941
  • 20180906_155623.jpg
    115,4 KB · Просмотры: 924

MaxiMarker

Профи

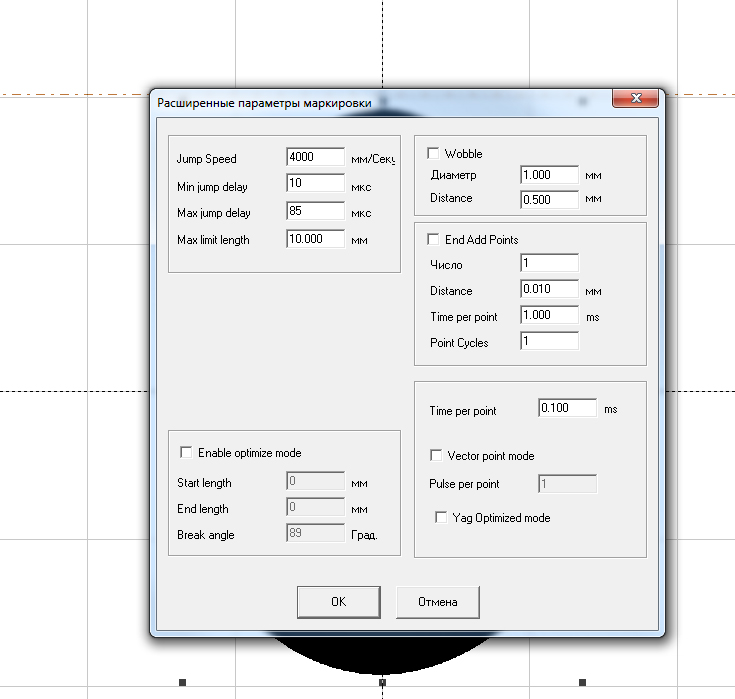

В дополнительном окне поставьте:

jump speed = 2000
min jump delay = 300
max jump delay = 500

В основном окне поставьте:

Start TC = 0
Laser OFF = 300
End TC = 100-200
Polygon TC = 150-180

Должно помочь в общих чертах...


fototek

Участник
Премного благодарен!!!!!!!!!
Год мучаюсь!
Следующий станок у вас буду брать)


MaxiMarker

Профи
Ну вот, Вы хоть благодарность высказали.... а то тут в основном пишут, что я никому не помогаю советами... :)
Кто то даже меня "авторитетным вором" обозвал ... :)
По поводу станков - обращайтесь, и оборудование получите качественное и компетентную техническую поддержку.


fototek

Участник
Ну вот, Вы хоть благодарность высказали.... а то тут в основном пишут, что я никому не помогаю советами... :)
Кто то даже меня "авторитетным вором" обозвал ... :)
По поводу станков - обращайтесь, и оборудование получите качественное и компетентную техническую поддержку.

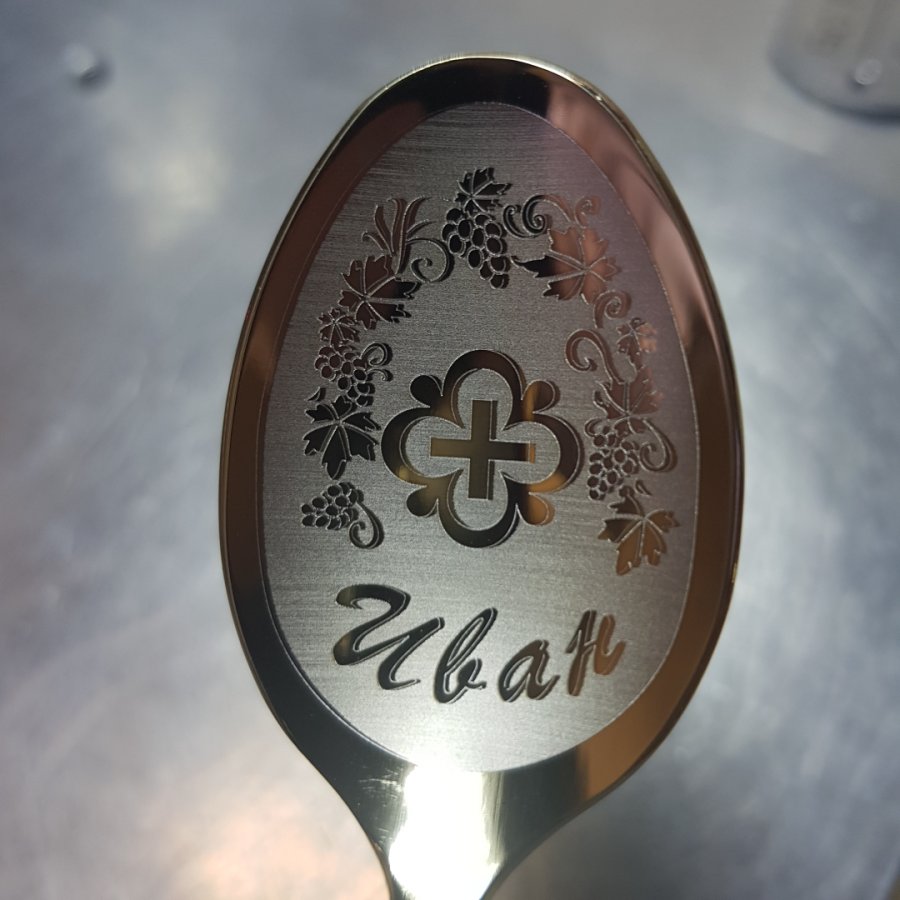

Картинка отличная, детализация хорошая на скорости 1500, а вот как обводку подстроить, чтобы попадала туда же?)


Вложения

  • 20180906_162753.jpg
    93,4 KB · Просмотры: 923

MaxiMarker

Профи
Если используете "маркировать контур", то с помощью значения отступа от краёв линий штриховки. Подбирать экспериментально.


MaxiMarker

Профи
Но в Вашес случае это похоже на неправильно выставленные значения задержек start TC и laser OFF TC. Я дал общие рекомендации по этим значениям - они сильно зависят от типа и бренда лазерного источника. Чтобы их правильно настроить, нужен микроскоп.


MaxiMarker

Профи
Попробуйте start TC="-200" , а Laser OFF = "100". Посмотрите на результат. И не обязательно на ложке это делать (чтобы зря не портить), можно на любой железяке... :)


MaxiMarker

Профи
Попробуйте тогда вернуться к старым настройкам задержек 300 и 100


MaxiMarker

Профи
Ну дистанционно я Вам в этой ситуации вряд ли помогу... тут надо последовательно разбираться, почему такое происходит.


Дилетант

Новый пользователь
Здравствуйте, подскажите Дилетанту, а режимы гравировки ложек должны отличаться для станков с разной мощностью? Какие мне выставлять для 30-ти Ватт и линзой 200 на 200? Спасибо заранее!
Вот купили балалайку, теперь бы играть научиться )))


MaxiMarker

Профи
Здравствуйте, подскажите Дилетанту, а режимы гравировки ложек должны отличаться для станков с разной мощностью? Какие мне выставлять для 30-ти Ватт и линзой 200 на 200?
Режимы и конечный результат зависят от нескольких факторов - мощности станка, установленного лазерного источника (бренд, модель), используемой линзы, непосредственно самой ложки (материал, покрытие, форма и т.д.).
Вот купили балалайку, теперь бы играть научиться )))
Может преподавателя нанять или самоучитель какой приобрести ? ;)
