Внутри гравировки есть смещение

[alexander-1]

Нужно сделать обычную линейку 150 мм, готовлю файл хоть в кореле хоть из плагина. Результат такой- гравирует полный размер но внутри происходит смещение сначала к центру и потом от центра. Самостоятельно решить не смог. Нужна помощь.



[MaxiMarker]

Результат такой- гравирует полный размер но внутри происходит смещение сначала к центру и потом от центра. Самостоятельно решить не смог. Нужна помощь.

1. Проверить по тестам линейность головки
2. Ещё раз проверить и настроить тщательно геометрию

Если после этого всё останется как прежде, то это говорит о нелинейности китайской скан головки.
Увы, дешёвые головки этим грешат. Создание файла коррекции по 25 точкам собственной утилитой EzCad2 частично может решить эту проблему. Но гемор ещё тот...



[alexander-1]

Таки да по 9ти точкам просто пипец а 25 вообще жесть, три станка и все разных производителей, один МОРА, просто волокно МАКС, и СО2 гальво, соответственно и начинка разная но результат одинаковый



[alexander-1]

Кстати, какие точные фокусные расстояния линз и как и от чего их замерять, от бортика или от стекла? Думаю, что сначала нужно узнать точный фокус, а уж потом калибровку и точные размеры, бочки углы и наклоны делать.



[MaxiMarker]

"Точных" фокусных расстояний не существует. Есть рекомендованные и указанные в дата шитах на линзы (для идеальных условий). Реальное фокусное расстояние зависит от многих факторов. В формуле расчёта участвует несколько дванных. Одно из основных - это качество луча (М2) и диаметр коллимированного пучка. Эти данные различаются для разных лазерных источников. Ещё важно расстояние от зеркала до полусферы линзы. Оно зависит от установленного адаптера.



[MaxiMarker]

Думаю, что сначала нужно узнать точный фокус, а уж потом калибровку и точные размеры, бочки углы и наклоны делать.

Всегда нужно начинать с выяснения правильного фокусного расстояния для установленной линзы на конкретном станке. А потом уже делать коррекцию геометрических искажений.



[alexander-1]

Но в принципе последовательность действий правильная?



[alexander-1]

понял, два ответа одновременно пошли



[MaxiMarker]

Если на короткофокусных линзах определить фокусное расстояние можно с достаточно большой вероятностью (из за маленькой глубины фокуса), то для длиннофокусных линз это уже сложнее...



[MaxiMarker]

А вообще, для проверки геометрии сделайте себе нормальный файл шаблона и проверяйте потом точной линейкой отгравированное изображение.
Мы настраиваем наши станки с "точностью до безобразия" и даём клиенту отмаркированный шаблон для каждой линзы, которую он приобрёл в комплекте.

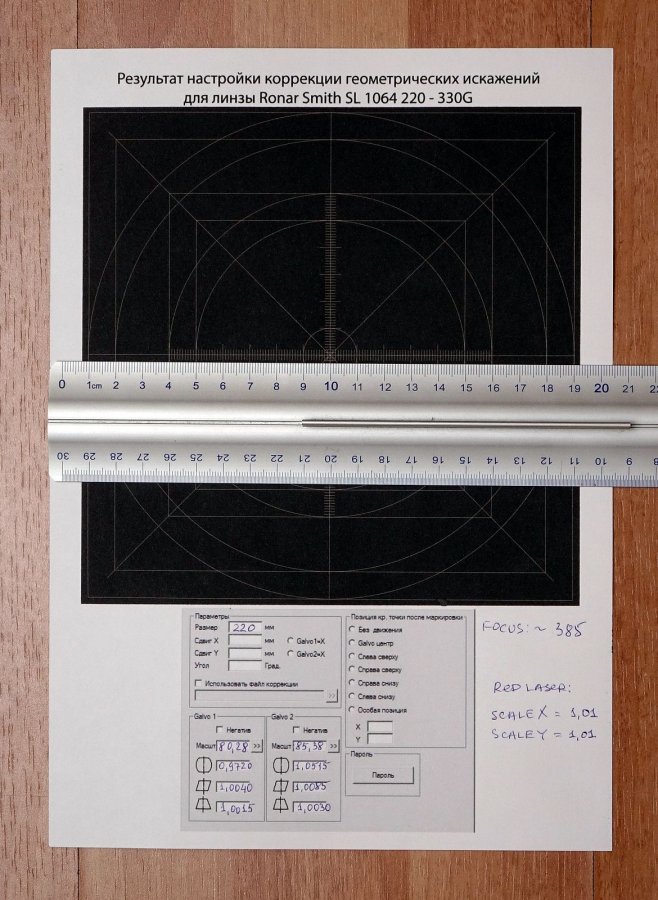

Вот так это выглядит:

Тут и линейки отмаркированы по Х и Y, и круги ровные и самое главное по всем диагоналям всё совпадает.
Да вообщем то на картинке и так всё видно...
Но и станки наши собраны из нормальных компонентов, поэтому и результат такой.... Да и цена не такая, как на Алиэкспресс...
Тут каждому своё.



[halkru]

Реальное фокусное расстояние зависит от многих факторов. В формуле расчёта участвует несколько дванных. Одно из основных - это качество луча (М2) и диаметр коллимированного пучка.

Оно зависит только от геометрии линз, больше туда никакие параметры не входят (М2, апертура и тп)



[halkru]

Кстати, какие точные фокусные расстояния линз и как и от чего их замерять

Некоторые параметры приведены.



[halkru]

один МОРА, просто волокно МАКС, и СО2 гальво, соответственно и начинка разная но результат одинаковый

Все верно, от источника излучения результаты работы (в части медленной геометрии) программно-аппаратного комплекса не зависят. Нужна корректировка.



[halkru]

о нелинейности китайской скан головки.

Они все нелинейные, т.к. основа - F-Theta линза и способ развертывания луча.



[MaxiMarker]

Оно зависит только от геометрии линз, больше туда никакие параметры не входят (М2, апертура и тп)

Шедеврально !... Может Вам подать заявку на Нобелевскую премию ?
Форумчане Вас поддержут, однозначно !!!



[halkru]

Может Вам подать заявку на Нобелевскую премию ?

Все может быть ... Не понятна реакция. Подредактируйте тогда википедию, что-ли, если есть что добавить.
"фокусное расстояние зависит от радиусов кривизны поверхностей, показателей преломления оптических материалов и толщин элементов системы."



[MaxiMarker]

Вы не совсем "ту" информацию в Википедии смотрели... С F-Theta линзами всё немного по другому. Не случайно производители указывают входную апертуру для конкретных линз. Меняется входная апертура (на передней полусфере) - меняется и фокусное расстояние.
Тоже самое и с качеством луча - косвенно влияет на апертуру.
Можете проверить это экспериментально... я уже достаточно экспериментов сделал в этой области.



[halkru]

С F-Theta линзами всё немного по другому. Не случайно производители указывают входную апертуру для конкретных линз. Меняется входная апертура (на передней полусфере) - меняется и фокусное расстояние.

Ничего там не по другому ... Апертуру указывают потому, что чем больше апертура тем меньше сфокусированное пятно, но не фокусное расстояние, это разные вещи.



[halkru]

И да, показатель М2 участвует в формуле толщины перетяжки, но не фокусного расстояния.



[halkru]

качеством луча - косвенно влияет на апертуру.

Это совсем разные характеристики и одно на другое влияние не оказывает.
