Нужна помощь Настройка поворотной оси в ezcad

[Corrector]

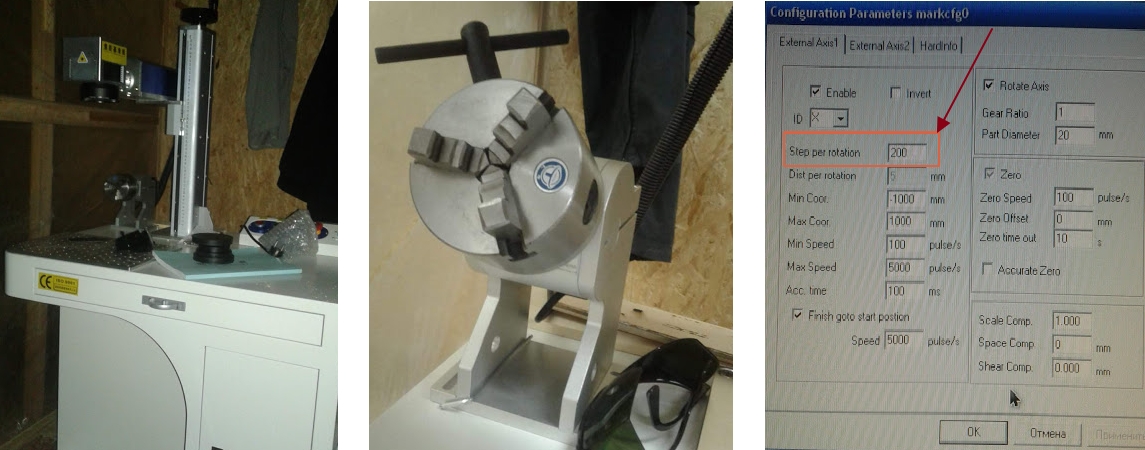

Добрый день имею Волоконный лазер с поворотной Осью , программа EZCad, Все настройки выставил все работает кроме поворотной оси не знаю как выставить вот этот параметры что на скрине,кто знает подскажите.

Спойлер



[halkru]

вот этот параметры что на скрине

Это количество шагов на один оборот шагового двигателя. 200 - эта реальная величина для большинства шаговых двигателей без использования драйвера. Но т.к. они приводятся в движение специальными драйверами ("коробочка управления") то как правило один шаг двигателя разбивается на микрошаги и общее число импульсов на оборот может достигать 25600. Обычно на заводе ставят от 6400 до 12800.



[Corrector]

спасибо буду пробовать



[LonliLokli]

Надо не пробовать, а посмотреть на самом драйвере как стоят переключатели, и по таблице на драйвере выставить нужное значение. Или самому выставить переключатели на требуемое значение.



[Valera5609]

спасибо буду пробовать

у китайсев на 1600 скорее всего настроено) но лучше посмотреть по драйверу



[MaxiMarker]

Если 1600, да ещё с прямым приводом - то это жесть... Разрешающая способность очень небольшая в этом случае.



[Corrector]

Всем спасибо посмотрел на драйвер сравнил таблицу с of . on заработала как надо



[Valera5609]

Если 1600, да ещё с прямым приводом - то это жесть... Разрешающая способность очень небольшая в этом случае.

Настраивал техник с завода по удаленки, сам в драйвер так и не заглядывал... настройки года полтора уж стоят)



[Corrector]

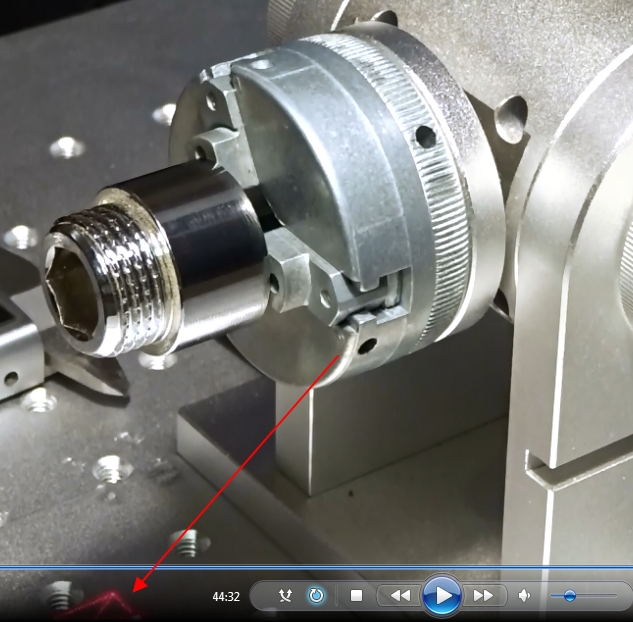

Приветствую на Видео https://cloud.mail.ru/public/2wuR/KeFP3iLPw уроке обратил внимание что , по маркировка цилиндров на 44.31 менуте красный луч смотрит на стол это нормально ?



[halkru]

менуте красный луч смотрит на стол это нормально ?

Если это не влияет на результат маркировки - не следует беспокоиться. Возможно это пилотный луч.



[Corrector]

Если это не влияет на результат маркировки - не следует беспокоиться. Возможно это пилотный луч.

нет не влияет , просто не удобство доставлять , перед те как маркировать не видно ограничения красного луча



[Corrector]

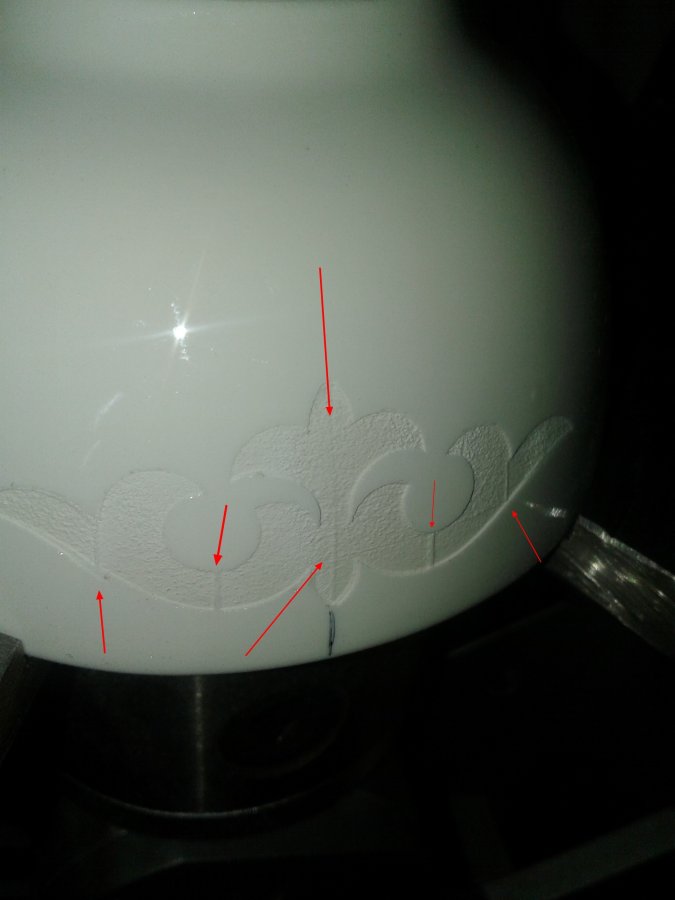

Добрый день, пробую на керамика наносить векторный узор в плагине маркировка цилиндров (Вектора ) Задаю Диаметре самого изделия , разбиваю на сектора и вот что у меня остается после обработки ,как избежать это или можно воспользоваться другим плагином ?



[Corrector]

посоветуете как избежать таких полосок



[Corrector]

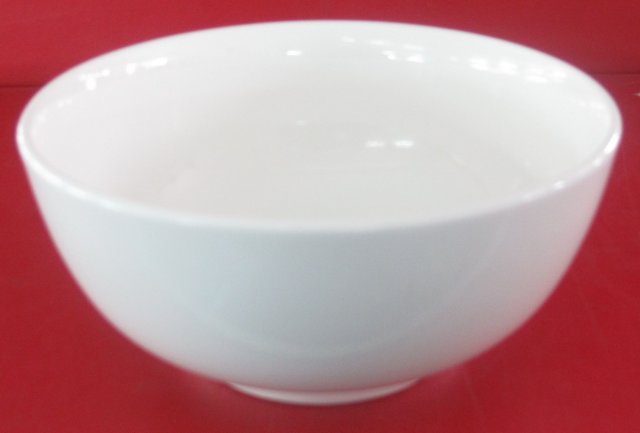

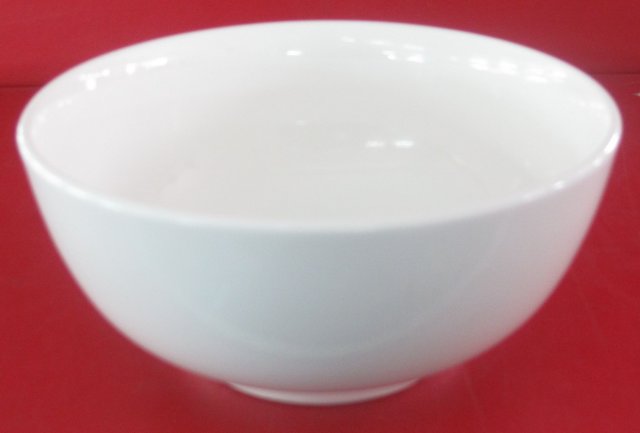

вот делаю на такой Кесе



[halkru]

посоветуете как избежать таких полосок

С шагом заливки не пробовали (например 0.015 мм)? Состыковать сегменты на такой форме наверное очень сложно.



[Corrector]

С шагом заливки не пробовали (например 0.015 мм)? Состыковать сегменты на такой форме наверное очень сложно.

День добрый шаг ставил 0.04 попробую меньше игрался и с диаметром



[halkru]

День добрый шаг ставил 0.04

Здравствуйте. И? Результат можно видеть?

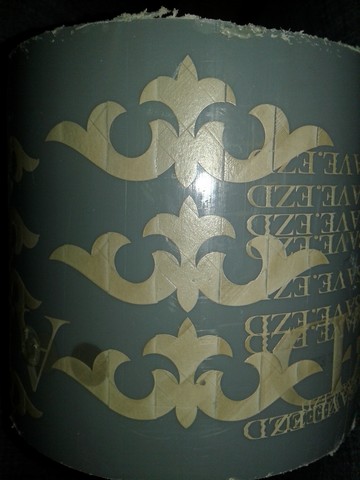

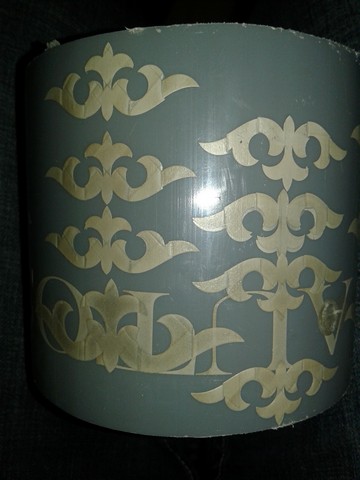

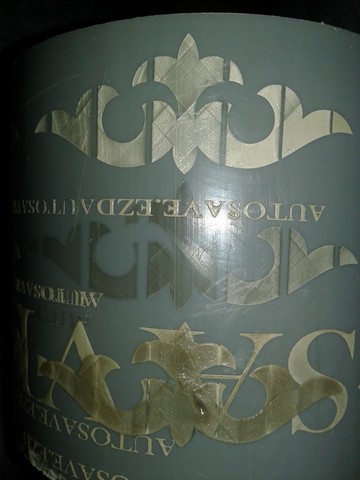

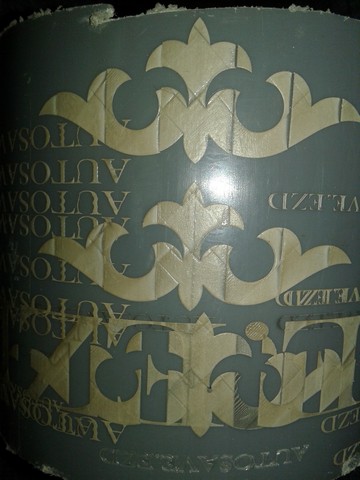

[Corrector]

Здравствуйте. И? Результат можно видеть?



[halkru]

Тут явно не 0.04, или сильные огрехи в устройстве вращения/приводе.



[Corrector]

Тут явно не 0.04, или сильные огрехи в устройстве вращения/приводе.

где можно подправить
