Нужна помощь Настройка поворотной оси в ezcad

akid72

Новый пользователь

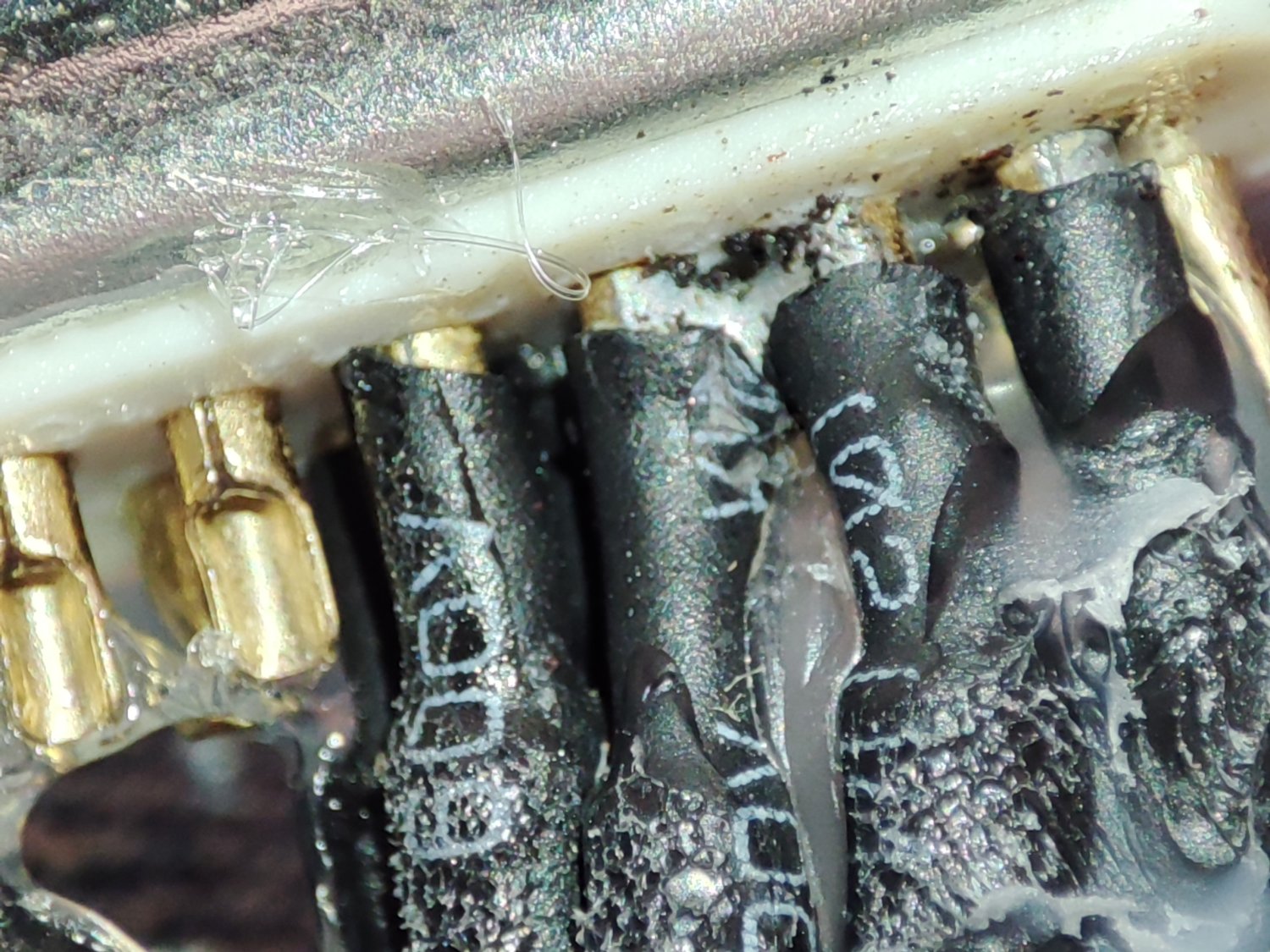

Разобрался, спаяли вывод 14 DIR с 13 массой


MaksK

Новый пользователь
Хорошего времени суток! Может кто сталкивался. Возник такой нюанс с поворотной осью. изображение не догравировыется. с начала и в конце. когда гравируешь без устройства , все как задал. ранее было все норм. фотки прикрелю чуть позже с температрурой;)


MaksK

Новый пользователь

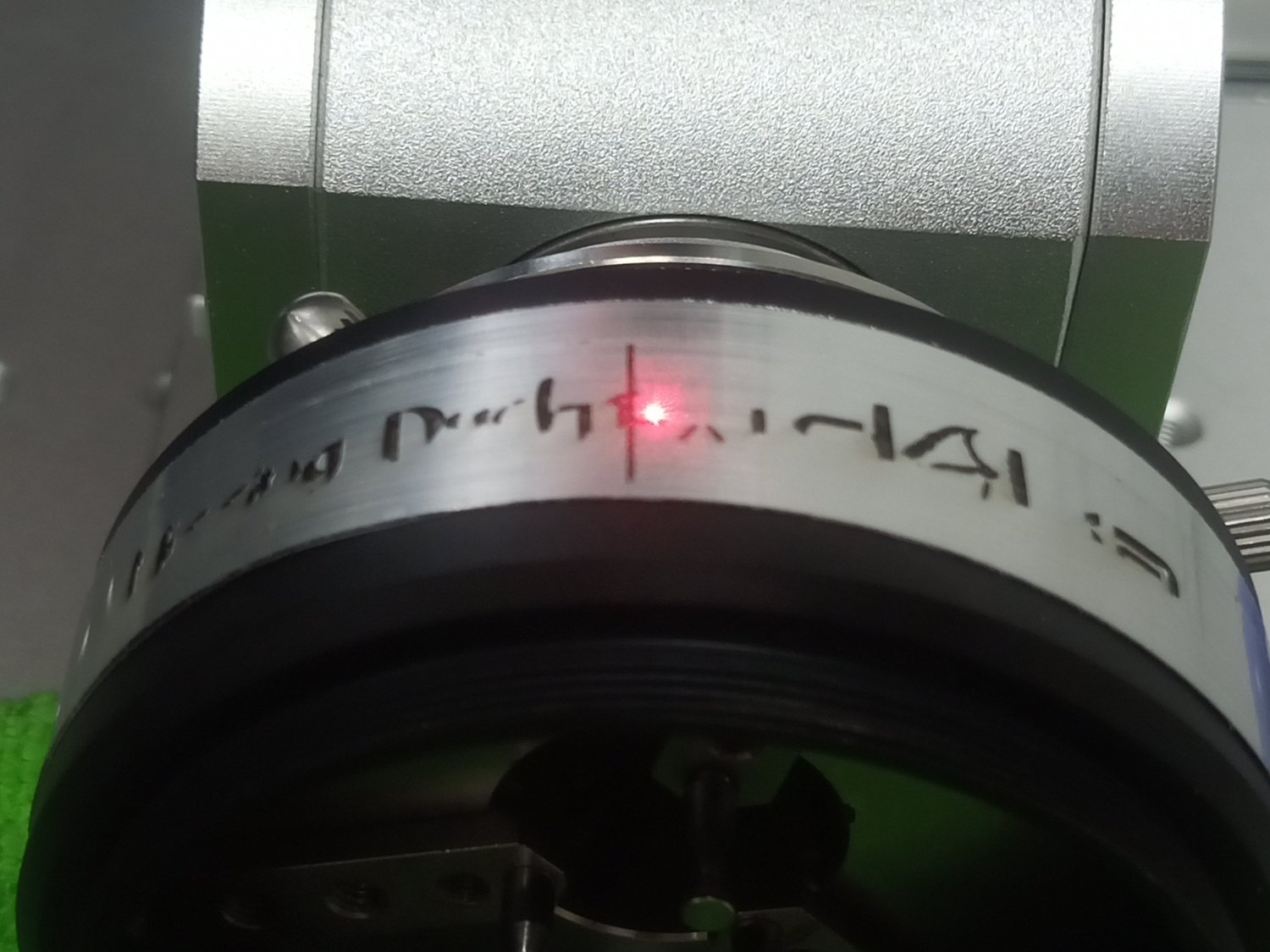

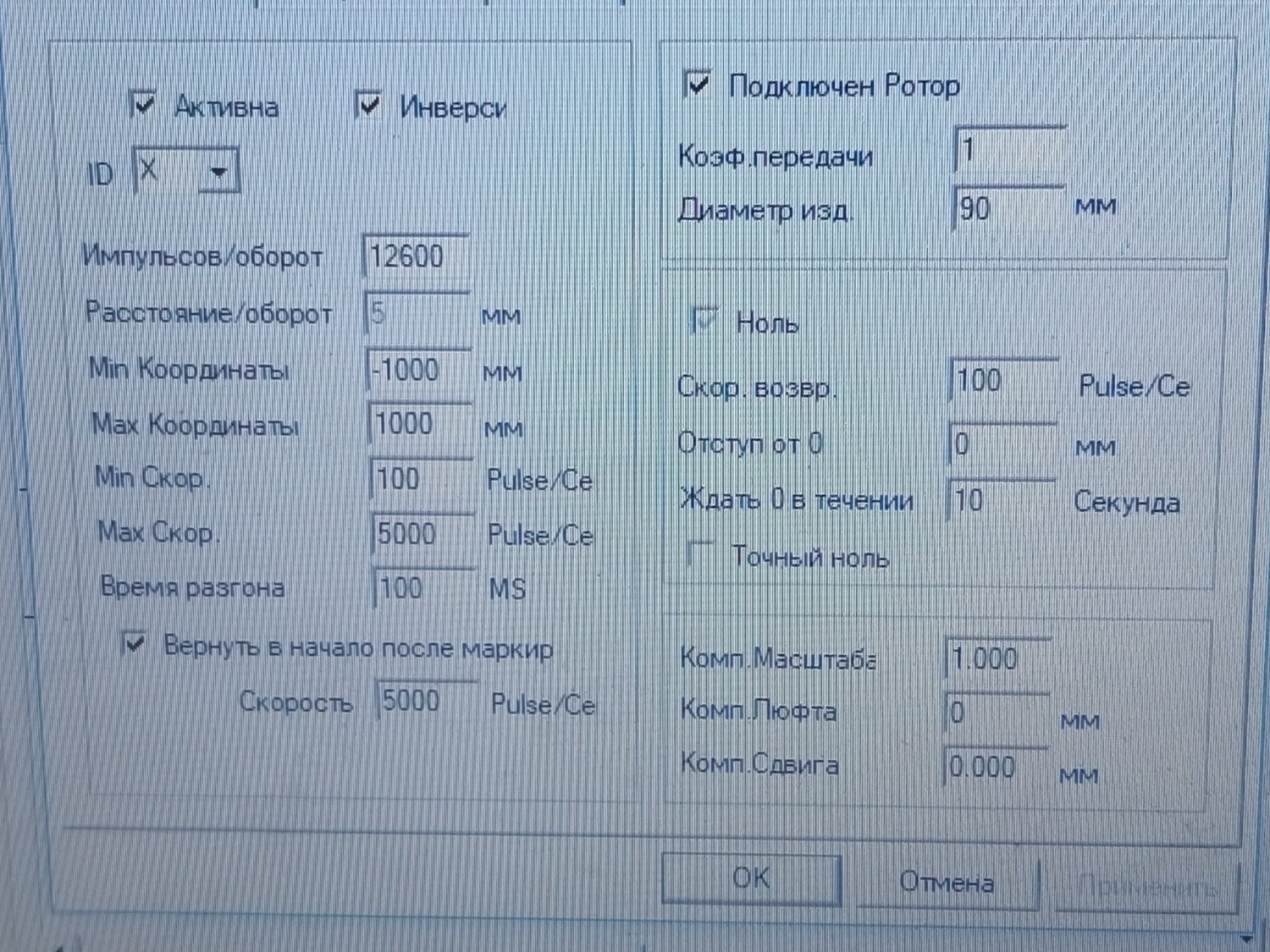

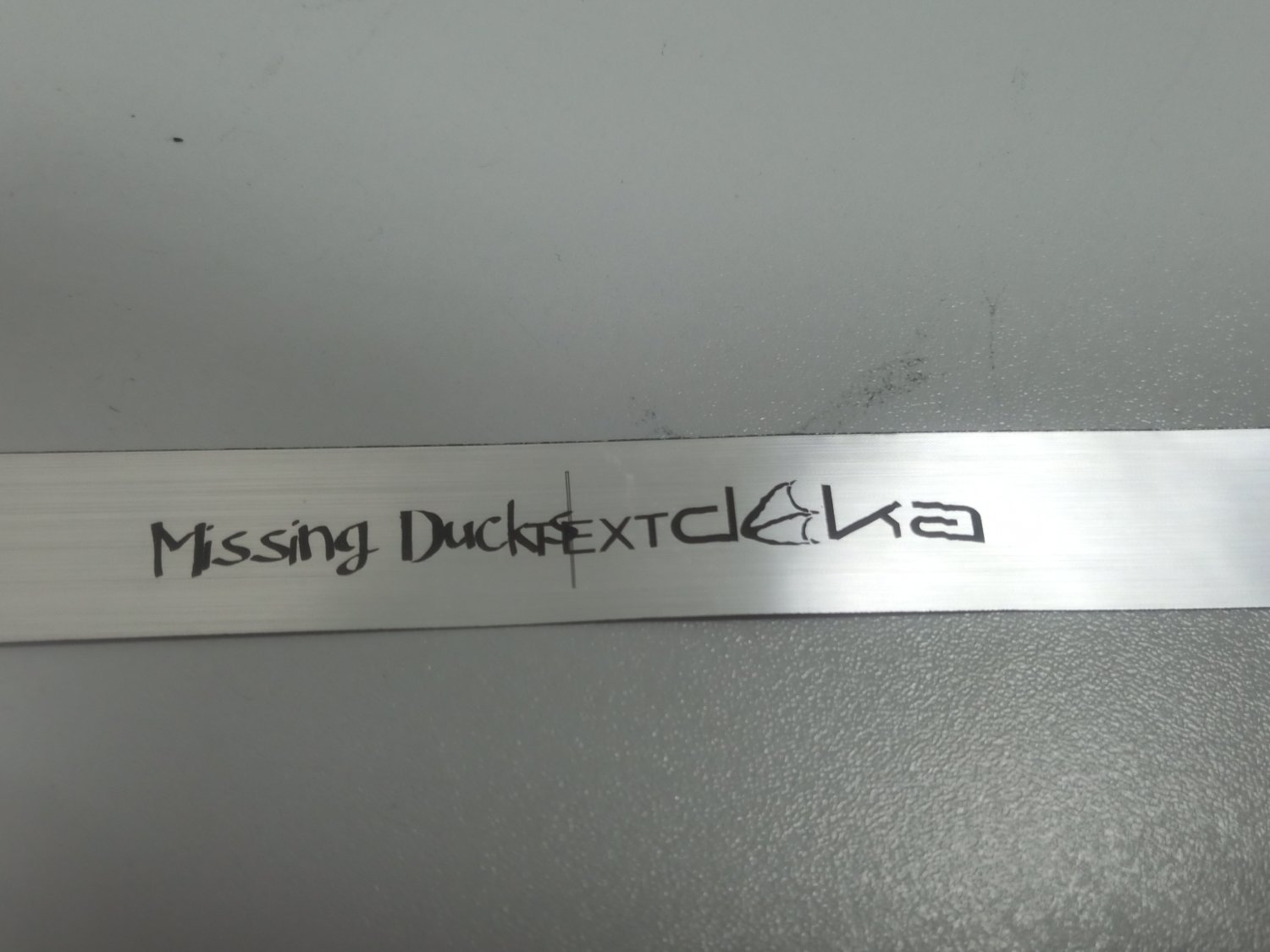

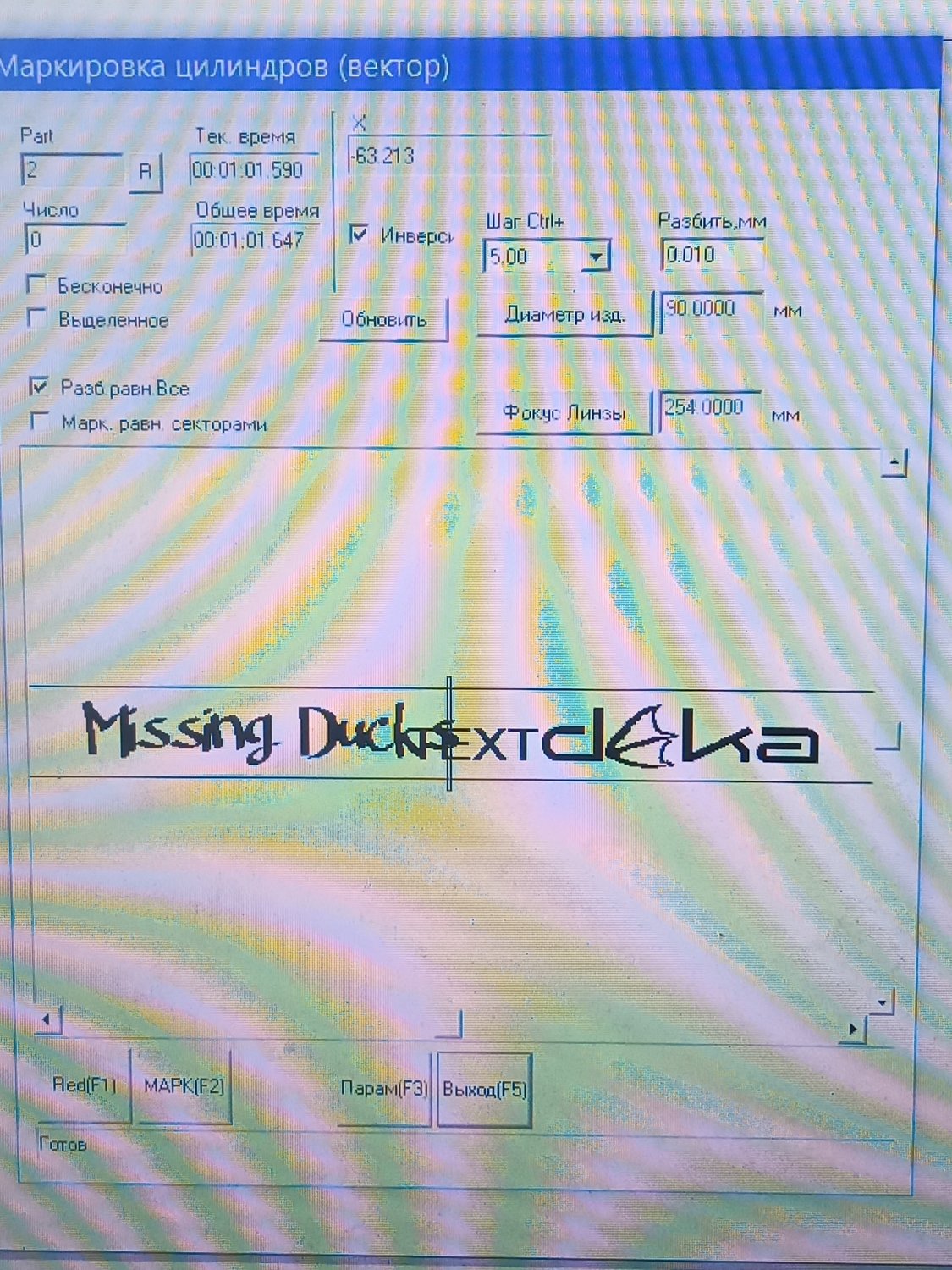

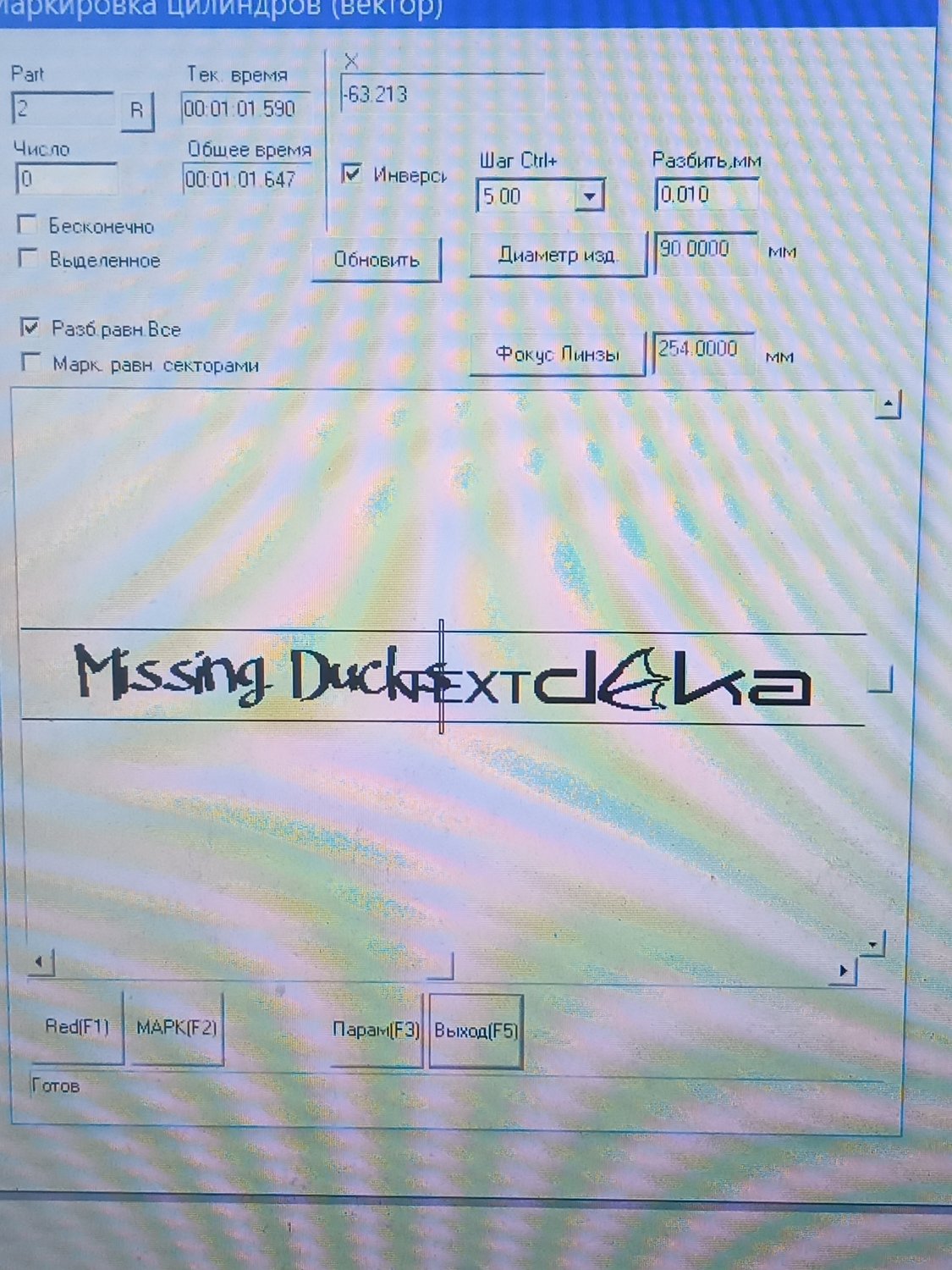

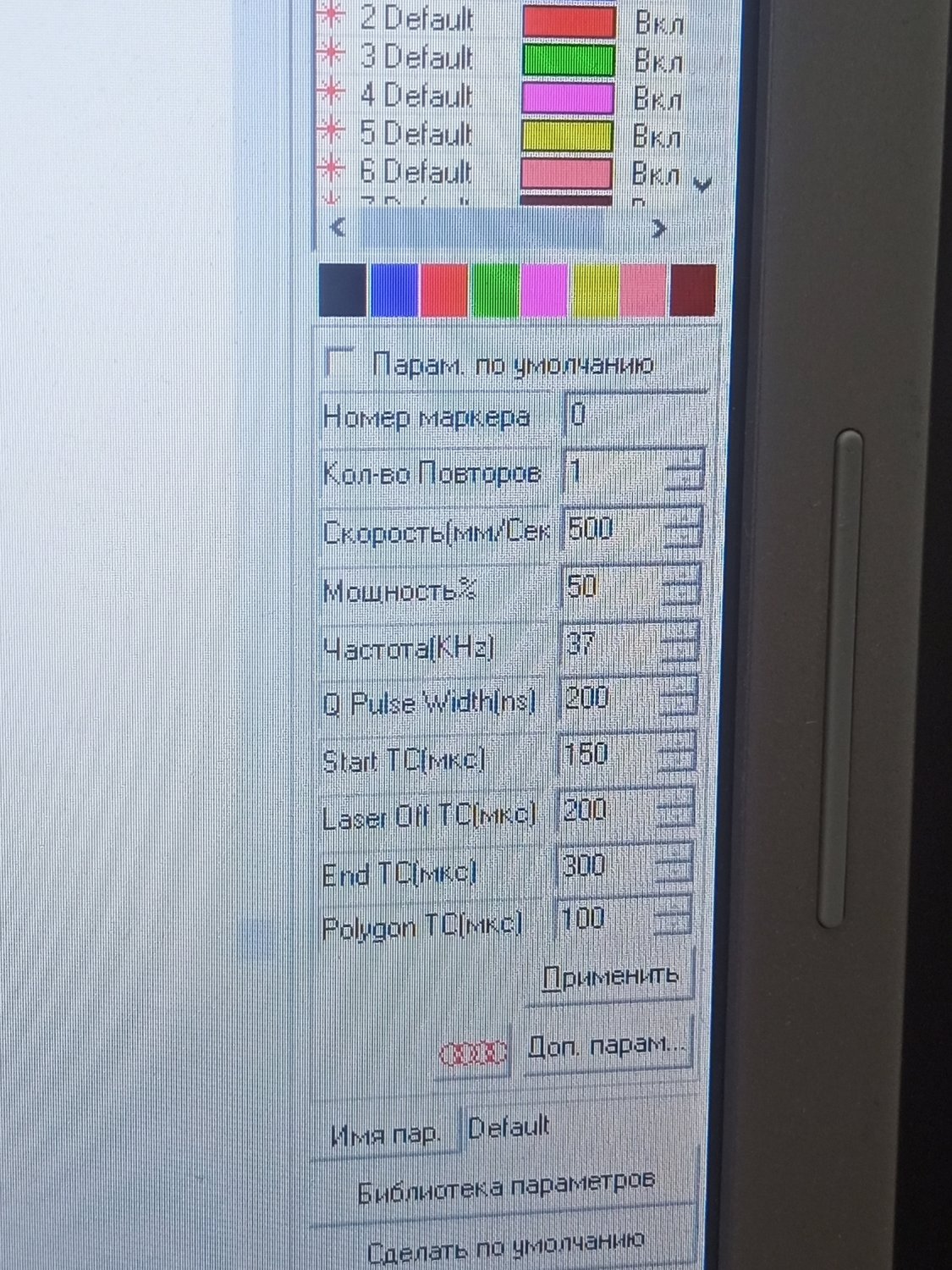

Вот фото


Вложения

  • IMG_20230630_202009.jpg
    319,9 KB · Просмотры: 81
  • IMG_20230630_202111.jpg
    130,6 KB · Просмотры: 82
  • IMG_20230630_202135.jpg
    202,6 KB · Просмотры: 89
  • IMG_20230630_202157.jpg
    401,8 KB · Просмотры: 83
  • IMG_20230630_201913.jpg
    176,1 KB · Просмотры: 82
  • IMG_20230630_201929.jpg
    368 KB · Просмотры: 82
  • IMG_20230630_201933.jpg
    306,1 KB · Просмотры: 82
  • IMG_20230630_201939.jpg
    421,2 KB · Просмотры: 88
  • IMG_20230630_201958.jpg
    176,5 KB · Просмотры: 78

BiFoot

Активный участник
А штриховка у вас, случаем, не поперек оси вращения?


BiFoot

Активный участник

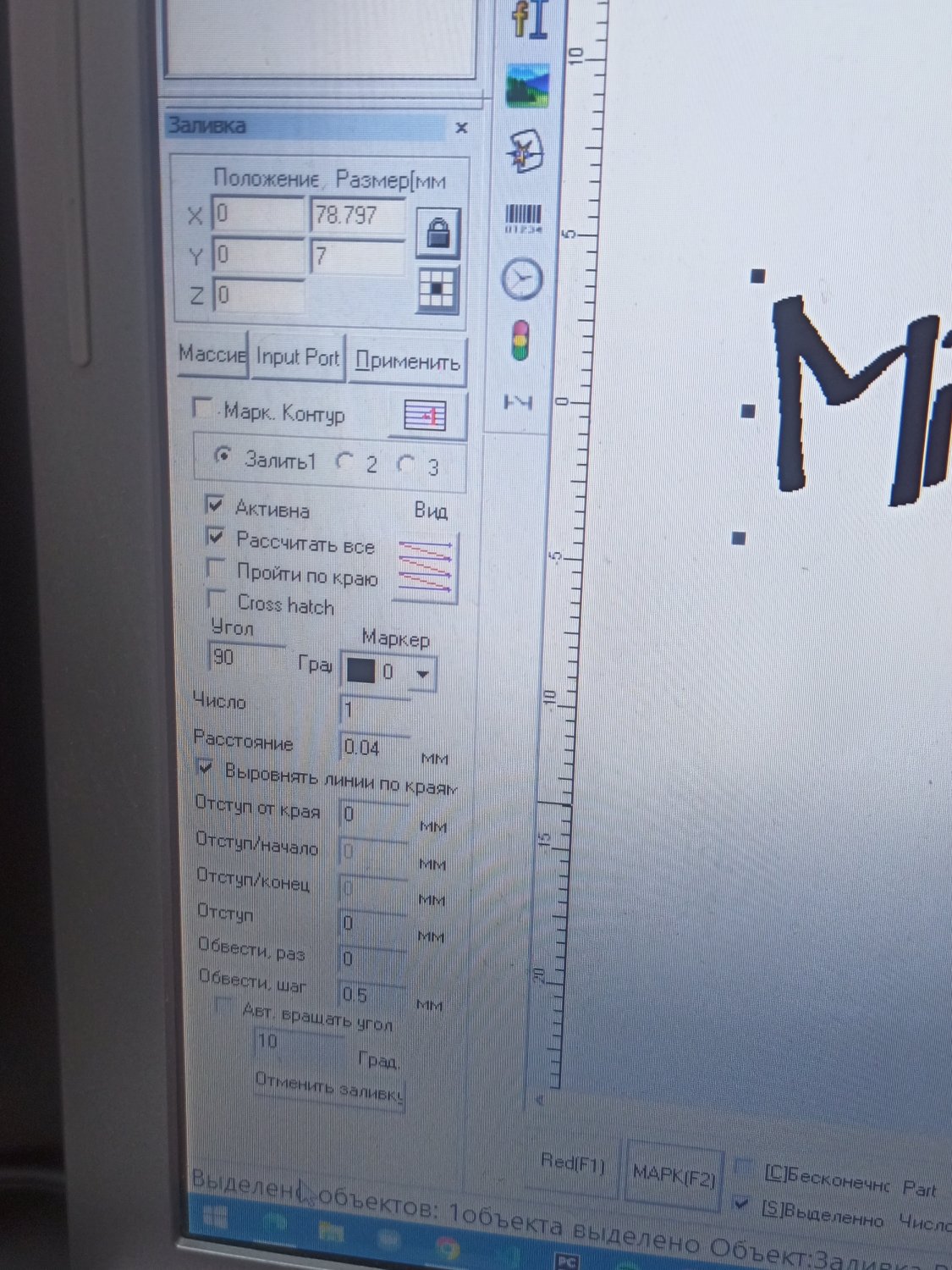

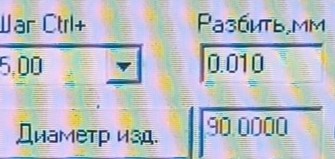

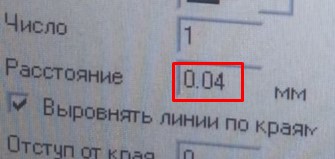

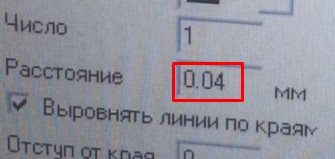

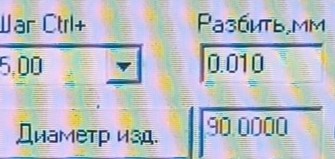

Единственное что заметил, это несовпадение шага заливки - 0,04 и настройки для поворотки разбить - 0,01. Их надо указывать одинаково. Но, не похоже, что это причина.


Вложения

  • Screenshot_2263.jpg
    13,4 KB · Просмотры: 60
  • Screenshot_2264.jpg
    18,5 KB · Просмотры: 66

BiFoot

Активный участник
Попробуйте изменить положение оси поворотника на 180° или 90° относительно оси сканатора. https://www.youtube.com/watch?v=RMomMOYOt9Y - тут Егор вскользь про проблему направления осей упоминает, я то видео не нашел, там у него необъяснимые траблы были на термосе, смена направления оси вылечила.


MaksK

Новый пользователь
Попробуйте изменить положение оси поворотника на 180° или 90° относительно оси сканатора. https://www.youtube.com/watch?v=RMomMOYOt9Y - тут Егор вскользь про проблему направления осей упоминает, я то видео не нашел, там у него необъяснимые траблы были на термосе, смена направления оси вылечила.
Пробовал...не лечится


MaksK

Новый пользователь

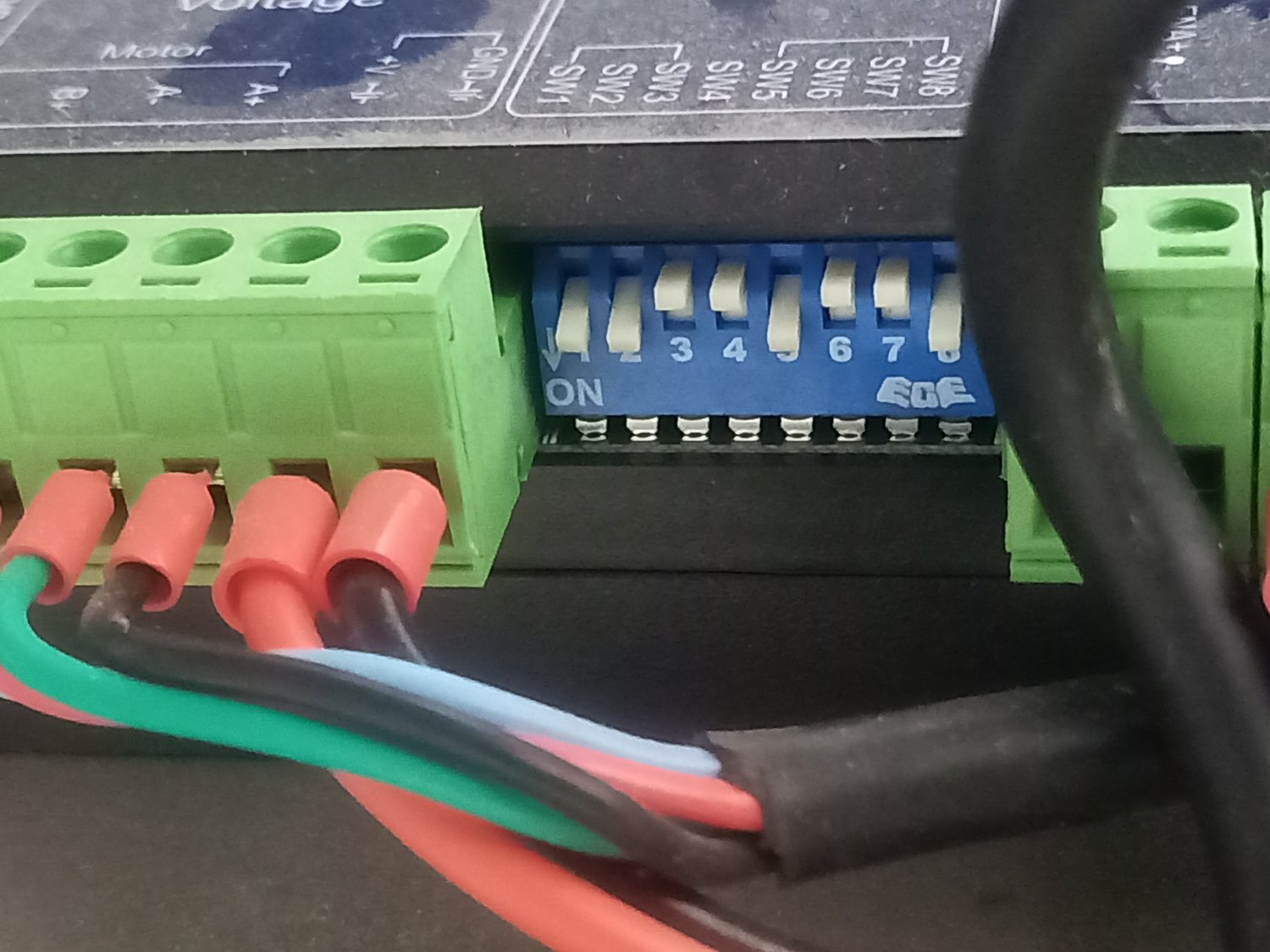

У драйвера шагового двигателя должен гореть светодиод зелёный постоянно? На моём он моргает. Драйвер DM550


BiFoot

Активный участник
Он у меня в корпусе, поэтому и не замечал горит или мигает. Там проблема не по окружности, а вдоль. По окружности, судя по всему, нормально отрабатывает поворот, а вот по оси вращения что то ограничивает. Тут не контроллер с двигателем явно. Ту же надпись, как я понял, на плоскости гравирует нормально. Значит, проблемы в плагине. А в Lightburn не пробовали?


BiFoot

Активный участник
Подумалось, а если при всех тех же настройках просто уменьшить размер гравировки, глюк останется?


MaksK

Новый пользователь
Он у меня в корпусе, поэтому и не замечал горит или мигает. Там проблема не по окружности, а вдоль. По окружности, судя по всему, нормально отрабатывает поворот, а вот по оси вращения что то ограничивает. Тут не контроллер с двигателем явно. Ту же надпись, как я понял, на плоскости гравирует нормально. Значит, проблемы в плагине. А в Lightburn не пробовали?
Lightburn Это другая программа? где скачать? не пробовал переустановить программу.... попробую вернусь с ответом


BiFoot

Активный участник
Lightburn надо искать крякнутый, там исполнимый файл после установки нужно подменять. Драйвер устанавливается во время установки программы. Драйвер другой чем у EzCad. Есть отличия от EzCad. В качестве настройки места гравировки можно использовать камеру. Изображение камеры проецируется на рабочий стол вместе с проектом гравировки, и сразу точно видно как на деталь ляжет гравировка. Кстати, Lightburn работает не только с волоконными лазерами.
Тут учебник по программе: https://www.youtube.com/watch?v=oH4su6cllLY&list=PLVKd4qU9gNN_3Oh93BoENK90V4DvBG9gg


BiFoot

Активный участник
Стоит помнить, что Lightburn заменяет своим драйвером драйвер EzCad, и наоборот. Из-за этого только одна программа рабочая в системе. Каждый раз надо делать переустановку. В единичном случае помогает откат драйвера в "Диспетчере устройств".


MaksK

Новый пользователь
В итоге перезалил плагин для гравировки вектора ( с инстала) Настроил под шаги. Все заработало. Где ошибка в настройках так и не понял... Благодарю всех за содействие
