Нужна помощь Настройка поворотной оси в ezcad

Иван1

Новый пользователь
да, на верхней туфле хорошо видна, но вообще это на всю ширину детали идет



Valera5609

Активный участник
да, на верхней туфле хорошо видна, но вообще это на всю ширину детали идет
А какие настройки установлены на драйвере? Такое часто бывает при неправильных настройках поворотного устройства. Имеют значения шаг, скорость, импульс, фокусное расстояние...


Иван1

Новый пользователь

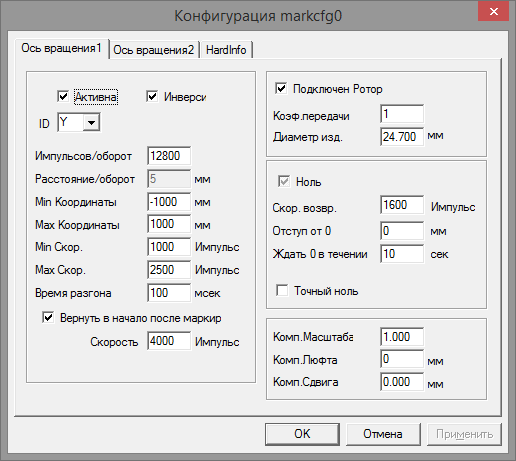

Как то так


Вложения

  • Безымянный1.png
    19,5 KB · Просмотры: 270
  • Безымянный11.png
    7,5 KB · Просмотры: 266

SlavaCM

Новый пользователь
Здравствуйте.
Правда перечитал большое количество информации прежде чем задать вопрос.
Похожие ситуации видел. Здесь видимо есть нюанс.

Постараюсь приложить максимальное количество информации по проблеме.

Soft EZCad 2.14.11
Станок "Raycus 20
" (Пользую уже 4 года, до этого работал с Минимаркером и АТЭКО)

Раньше на проблему не обращал внимание, работал только с поворотным для колец, (коэф. передачи 1)

соответственно очень маленькие размеры. Видимо в связи с этим полос при гравировке не наблюдалось.

На днях преобрел новую. Коэф. передачи 2,5

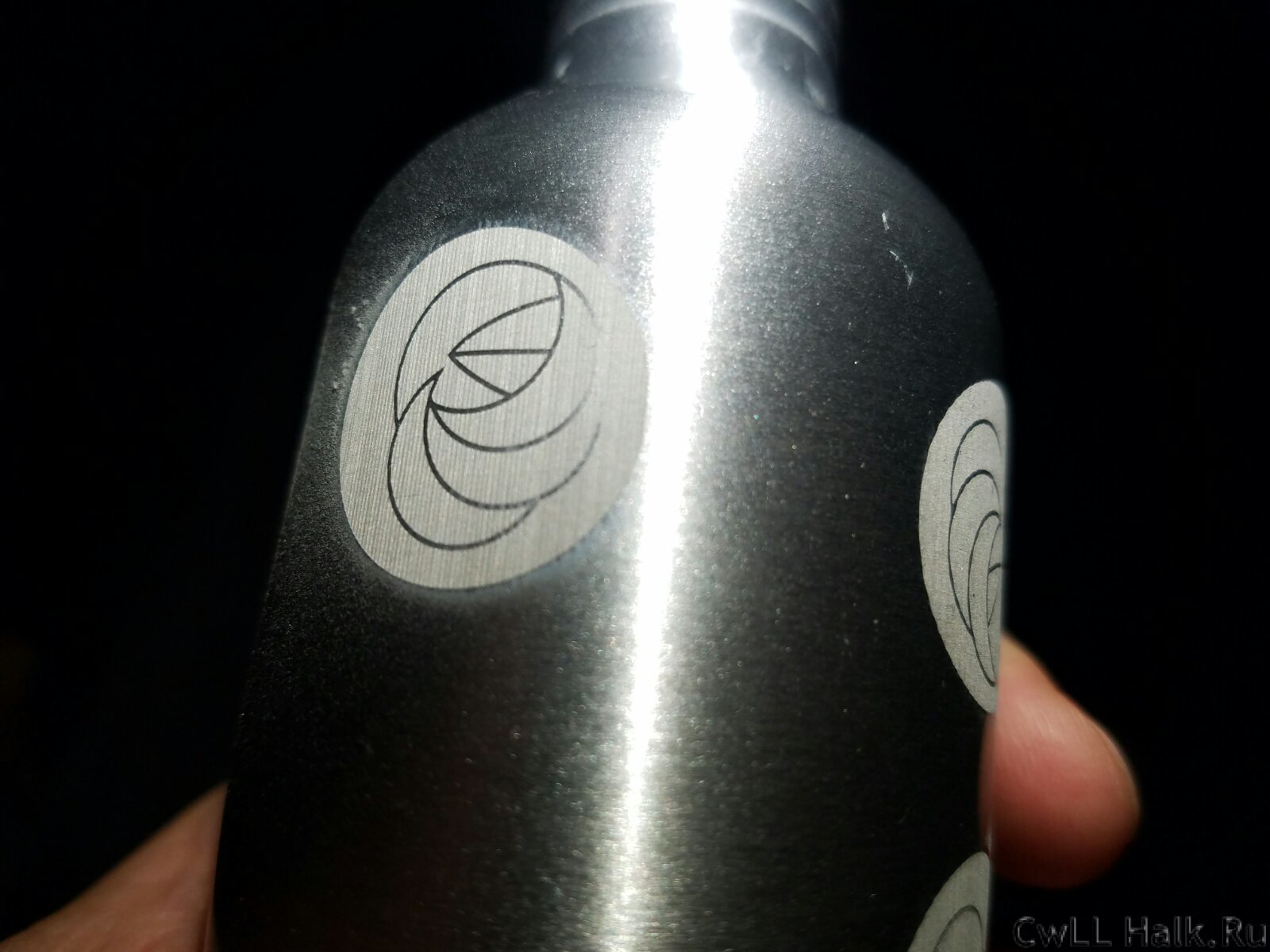

Столкнулся с (как понимаю) распространенной проблемой "Видны полосы." при гравировке вектора.

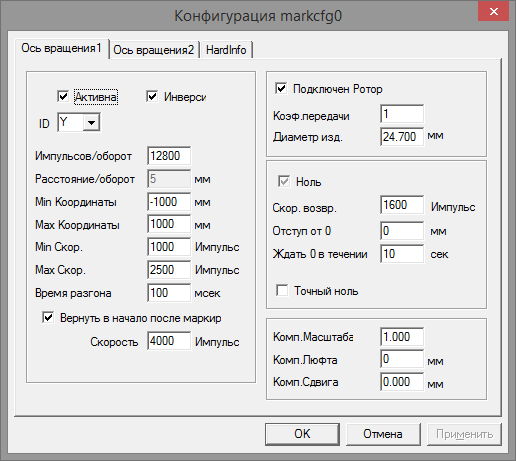

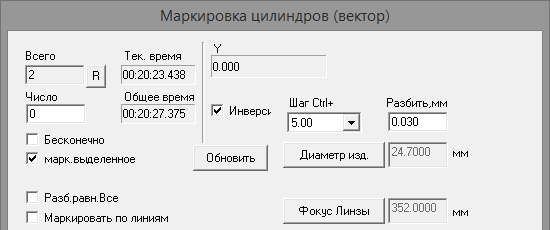

Прилагаю фото драйвера, настроек, результата.

Имульсы на оборот - 12800, коэф.передачи 2,5 диаметр изделия измерян верно.(48мм)


Параметры Заливки и разбивки на мм устанавливал и одинаковые и разные. начиная с 0,01 мм
Штриховку
использовал и однонаправленную и двунаправленную



Поставщик показывает мне это результат, как "смотрите, у меня все работает, результат - "нормальный"


Для меня - это не качество.

Путем манипуляций с параметрами получаю различные результаты, но не получаю приемлемого.







Заранее благодарен за аргументированую критику и адекватный ответ.



iDenis

Активный участник
Здравствуйте.
Правда перечитал большое количество информации прежде чем задать вопрос.
Похожие ситуации видел. Здесь видимо есть нюанс.
Полосит и ничего с этим не получается сделать. Чем больше проходов тем сильнее видны полосы. Стараюсь векторную графику гравировать с одного раза. Если гравировка светлая то вообще вырви глаз (клиенты этого не замечают).


Lucky_life

Активный участник
Здравствуйте.
Правда перечитал большое количество информации прежде чем задать вопрос.
Похожие ситуации видел. Здесь видимо есть нюанс.


Заранее благодарен за аргументированую критику и адекватный ответ.


Попробуйте 2.500 скорость и 90 % мощность
Расстояние, которое у вас 0.045, поставить 0.1


SlavaCM

Новый пользователь
Попробуйте 2.500 скорость и 90 % мощность
Расстояние, которое у вас 0.045, поставить 0.1

Параметры Заливки и разбивки на мм устанавливал и одинаковые и разные. начиная с 0,01 мм
Штриховку
использовал и однонаправленную и двунаправленную

Скорость от 50 до 2500.
Результат неудовлетворительный.


halkru

Константин
Заливки и разбивки на мм устанавливал и одинаковые и разные
Устанавливайте равными
Если прожиг недостаточно силен (высокая скорость, низкая мощность) - это будет наблюдаться.
Попробуйте перевести драйвер на 25600 шагов, соответственно указать это в настройках.


Yri71

Участник

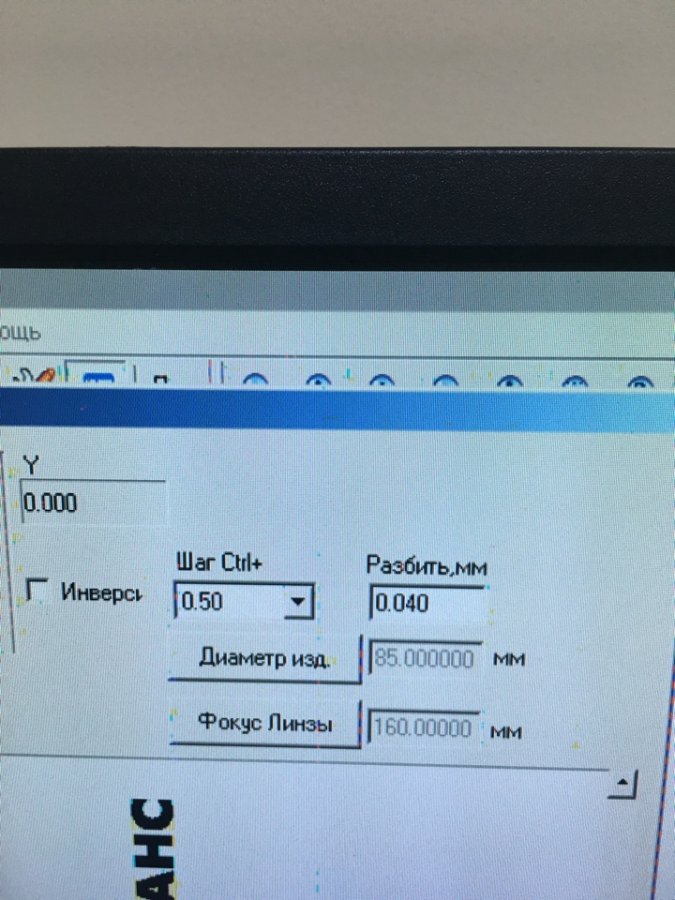

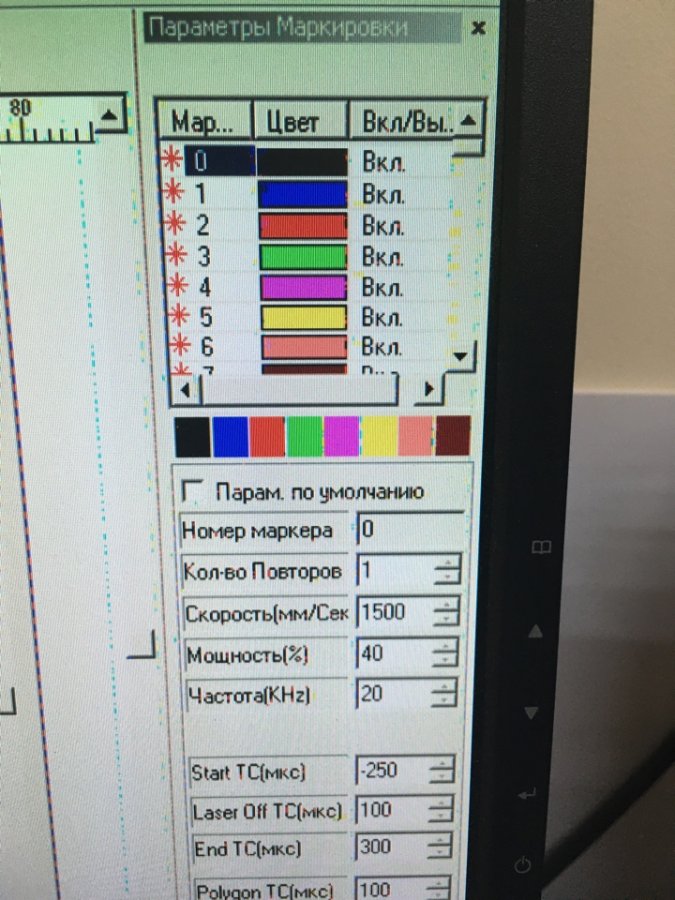

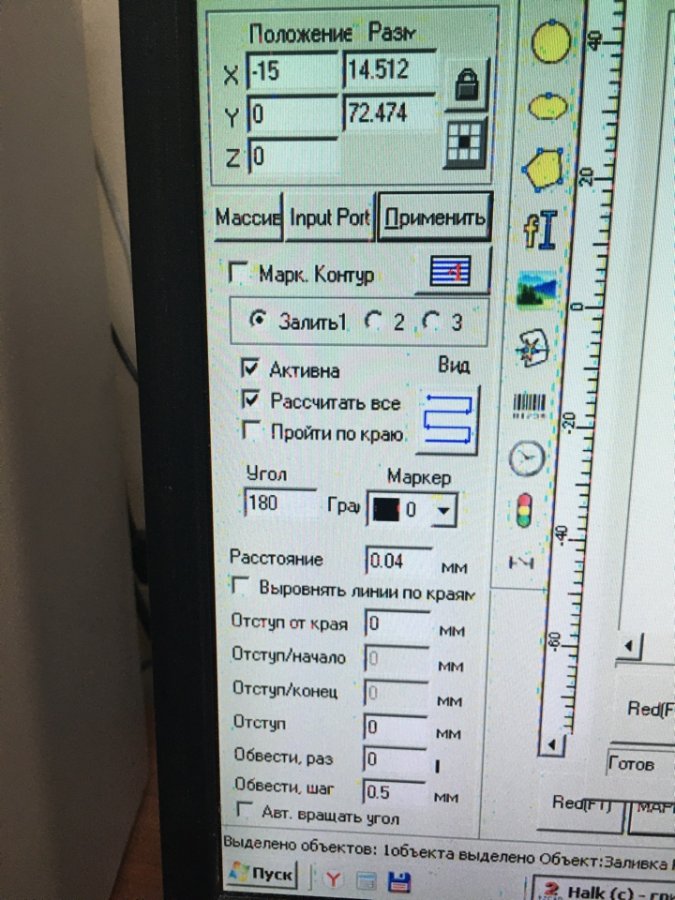

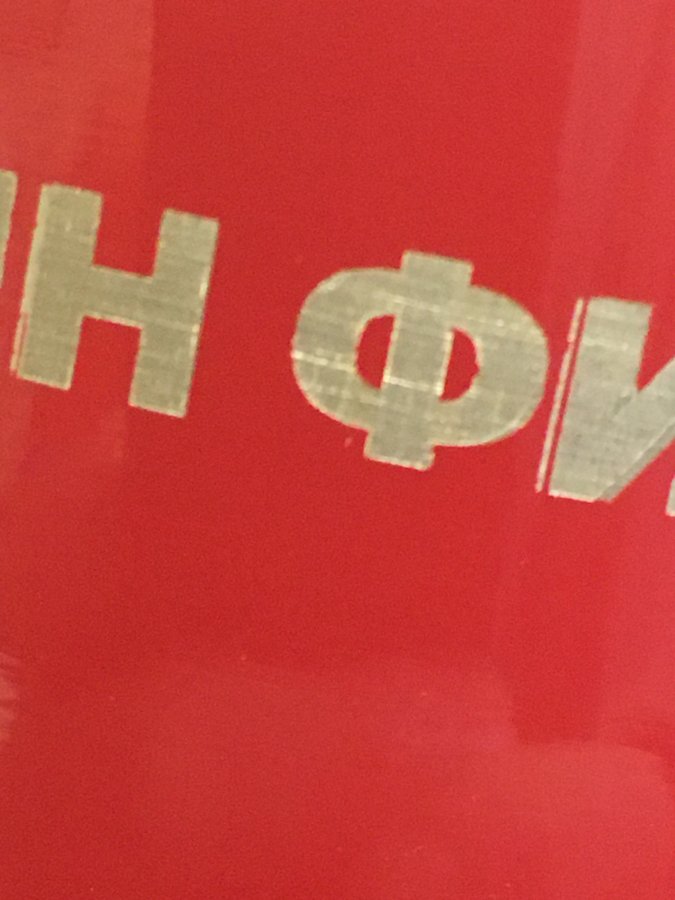

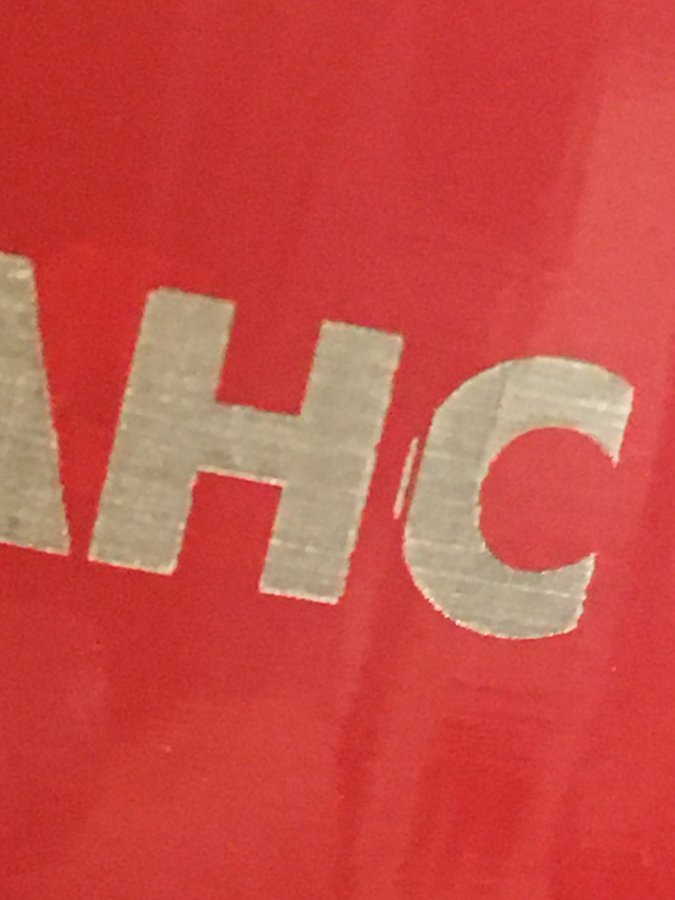

Доброго времени форумчане. Подскажите при гравировке на поворотке есть такой баг. Где копать? Буква И, С, Н отлитает один проход.


alexseyush

Новый пользователь
Здравствуйте.
Правда перечитал большое количество информации прежде чем задать вопрос.
Похожие ситуации видел. Здесь видимо есть нюанс.







Заранее благодарен за аргументированую критику и адекватный ответ.


Слава, а можно узнать, на прямой поверхности тот же вектор с такими же настройками, как гравирует? То же полосит?


alexseyush

Новый пользователь
Заметил одну странную особенность. Перешел на 11 версию езкада. И понеслось, полосение, глюки и тд. Вернулся на 10тую все норм стало.


otts_xs

Активный участник
Как сказать много)) Для линзы 200х200 - в самый раз, а для 100х100 многовато, но баги явно не из-за линзы


Ilkin.S.N

Активный участник

akid72

Новый пользователь
скажите плиз, поворотная ось двигается всегда в одном направлении и при нажатии F1 и ESC , что может быть не так?
