Нужна помощь Настройка поворотной оси в ezcad

HD595

Участник

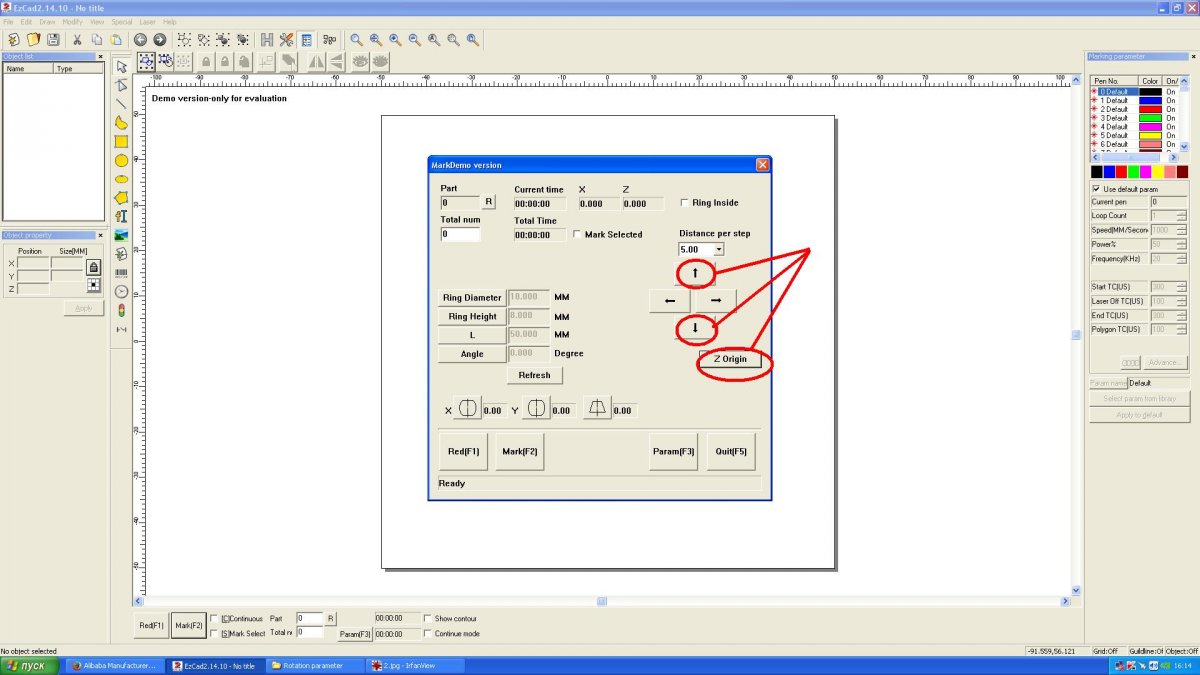

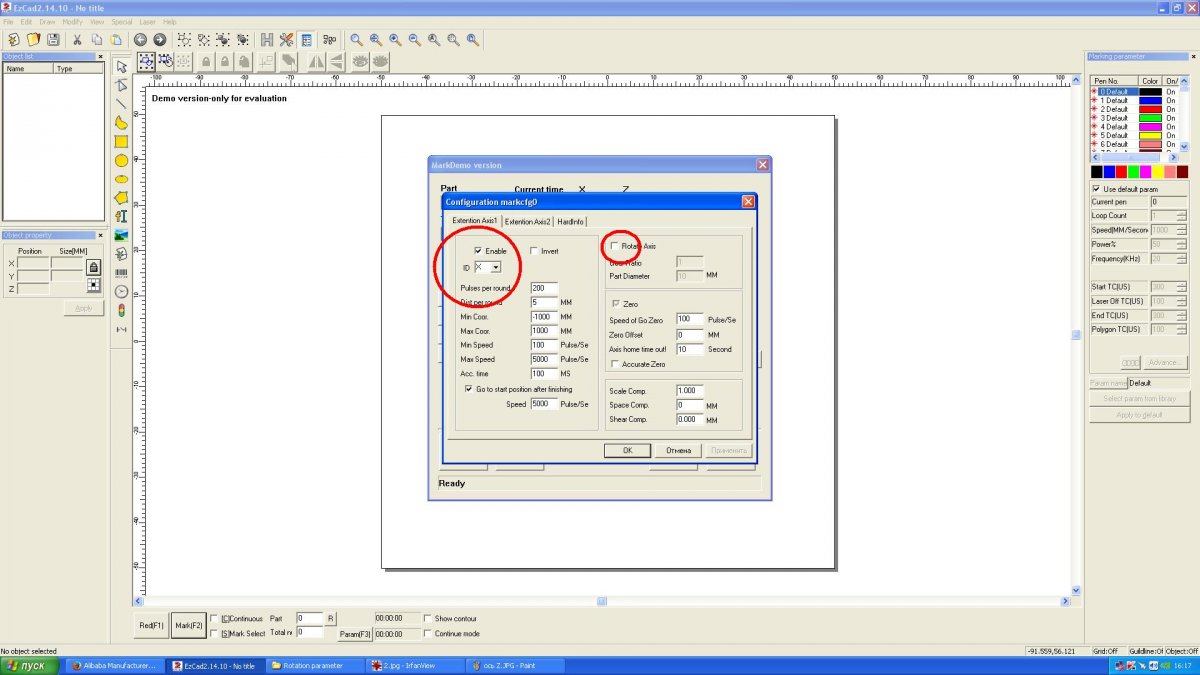

Посмотреть вложение 11429 Обновлю тему, подскажите, кто спец, на фото наверное настройки внутри станка, думаю они так и остались(во внутрь еще не лазил. Какие настройки нужно установить, что бы ось наконец заработала адекватно, а то печатает буквы на одном месте, не поворачиваясь, хотя стрелками ось поворачивается. Какая буква должна быть в окошке X или Y ?
ось Z.JPG
ось Z1.JPG


RuSS56

Активный участник
Аннотация 2020-07-09 083925.jpg
У меня поворотная ось - это Y. А у вас X стоит. Может в этом проблема?


HD595

Участник
У меня поворотная ось - это Y. А у вас X стоит. Может в этом проблема?

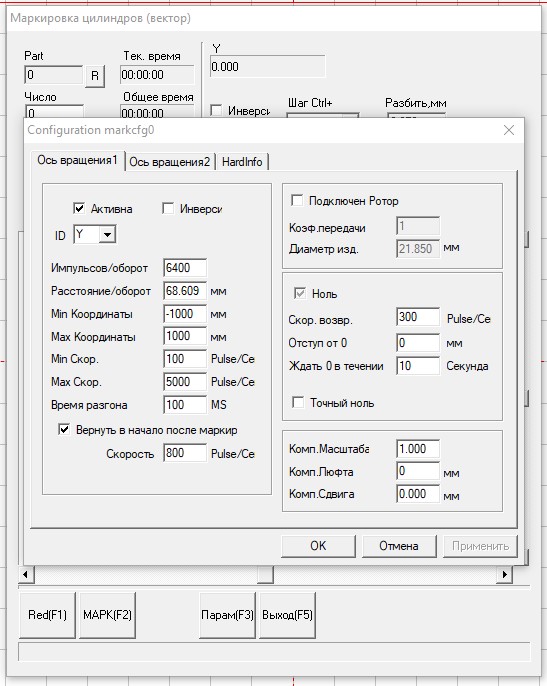

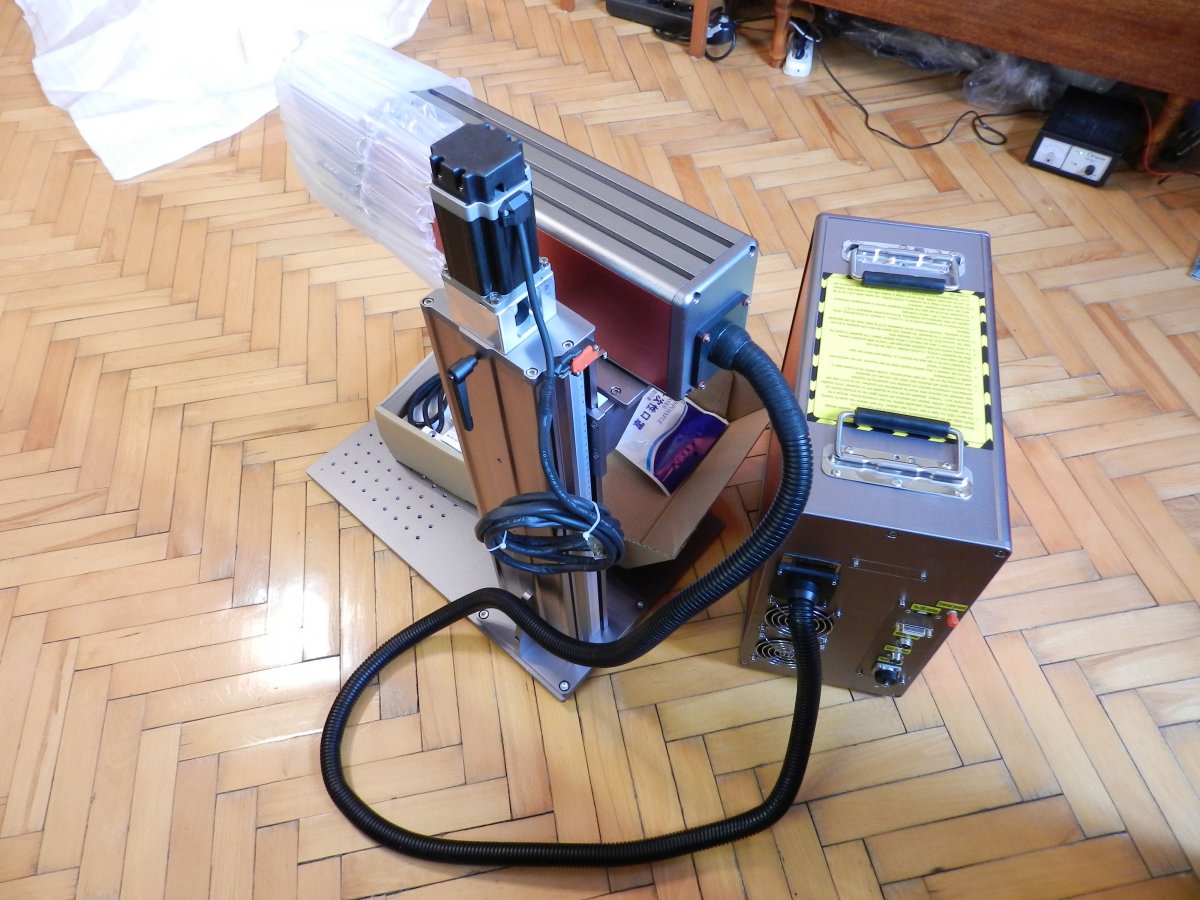

Уже кое что заработало адекватно, после прописки 12800. Ось "X" или "Y" Это не влияет на работу, это зависимость оси вращения от расположения самого поворотного устройства на рабочем столе, если ось вращения параллельна оси сканаторной головы, то надо ставить "Х", если перпендикулярна, то "Y". Остался вопрос с автоматизированной осью "Z"(такая имеется), почему она не работает от стрелок, хотя должна вроде, судя по ролику MaxiMarker.ru, огромная им благодарность за этот ролик!
https://www.youtube.com/watch?v=ZwgtrGFPpIs


HD595

Участник
И еще, при гравировке "верктора" на поворотной оси, получаются заметные стыки между секторами штриховки, есть ли какие тонкости, как уменьшить их заметность ?, влияет ли угол наклона штриховки на это. В общем это наверное большая проблема, состыковка областей штриховки между собой.


halkru

Константин
И еще, при гравировке "верктора" на поворотной оси, получаются заметные стыки между секторами штриховки
Уже много раз обсуждалось на форуме - шаг заливки и шаг разбивки ставьте одинаковые. Долго, но без швов.


HD595

Участник
Уже много раз обсуждалось на форуме - шаг заливки и шаг разбивки ставьте одинаковые. Долго, но без швов.
,

Благодарю за ответ, даже читал про это, но возможно за последнее время прочитал и просмотрел слишком много для себя и уже не вспомню где оно, так же все переводы EzCad на русский разные, а кое где английские варианты

Ааааа, во , нашел, спасибо !


HD595

Участник
А про автоматизированную ось "Z", что то можно сказать? как ее привязать к EzCad ?
Да, если делать шаг 0.05- 0.02, то состыковка секторов заливки выходит уже приемлемо как по оси "Х" как и по "Y" .
И Еще(немного не по теме, ткните, как можно в EzCade делать инверсию заливки, можно ли ее делать там, что бы заливало только буквы, а не всю площадь между букв, кроме самих букв. И Можно ли делать гравировку только контура букв(изображения), без заливки внутренней части, но, чтобы можно было менять установки все так же, как и при обычной заливке по всей площади.


Alb16

Активный участник
Если слово просто зальёте, будут гравироваться буквы. Если слово обведете рамочкой, прямоугольником, зальется фон, буквы нет. И т.д.
Если правильно понял вопрос


HD595

Участник
Если слово просто зальёте, будут гравироваться буквы. Если слово обведете рамочкой, прямоугольником, зальется фон, буквы нет. И т.д.
Если правильно понял вопрос

Это понял,но если нужно,поменять наоборот, что бы в рисунке и буквы и рамка есть, но заливается между буквами, но нужно, чтобы буквы и рисунок, но не между ними. Когда это просто рисунок, то есть там инверсия, но когда пишешь сам текст и вставляешь рисунок, то этого пункта уже нет.


HD595

Участник
Вопрос актуален, как с привязкой автоматической осьи "Z" к программе EzCad, так и с инверсией заливки букв и их толщины, что бы только контур букв гравировало, но со всеми параметрами, как для заливки.


HD595

Участник
Благодарю, есть версия 2.14.10, нужно кому? только "Z" там не работает отчего то.


Иван1

Новый пользователь
Добрый день. Raycus 30w.

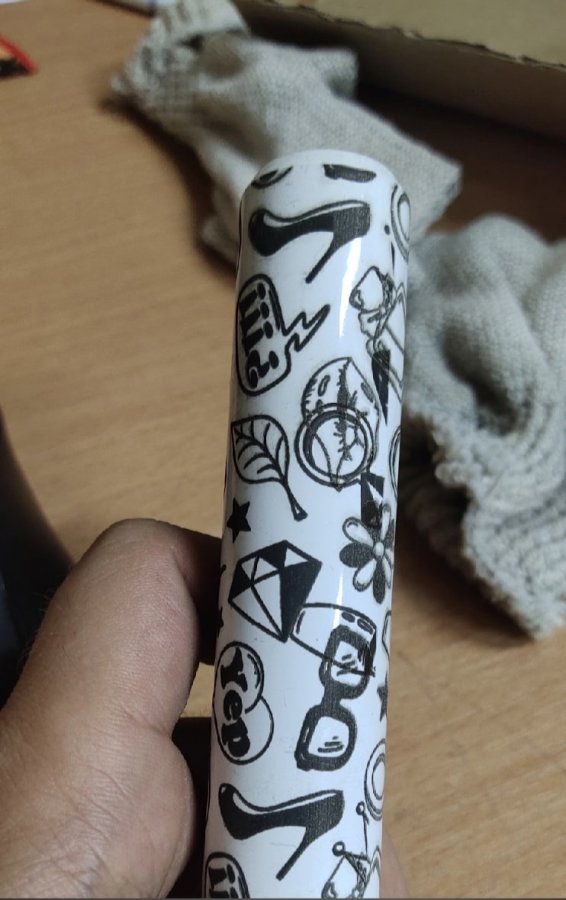

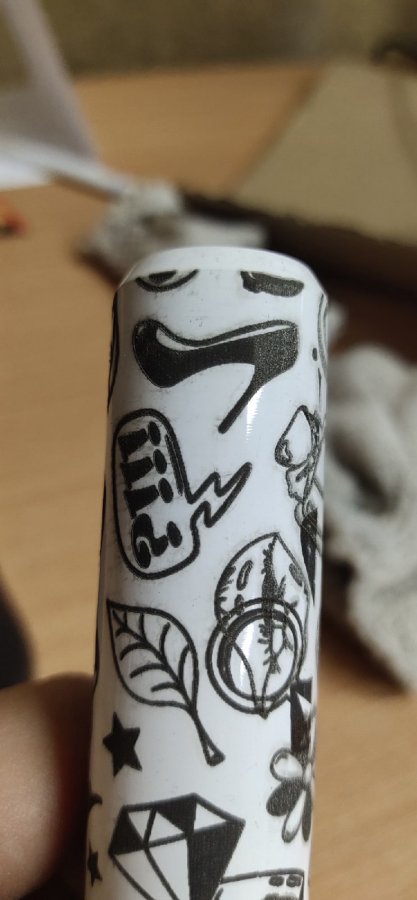

При гравировке цилиндра вылезают вот такие артефакты. Если гравировать несколько деталей косяк всегда в одном месте. Также не зависит от макета, на разных макетах всегда вылазиет. На фото параметры шага и заполнения 0,03. Если сделать шаг заполнение и шаг 0,1 то в этом месте видно что есть расстояние между полосами гравировки.
