Нужна помощь Не маркирует

[Лёня]

Добрый день! Сразу скажу, я новичок.

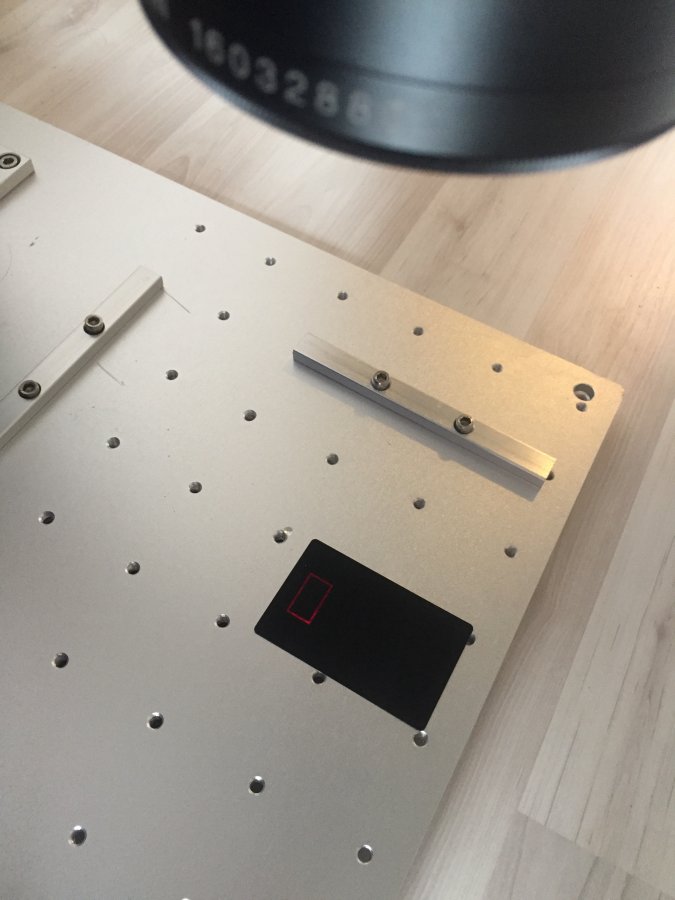

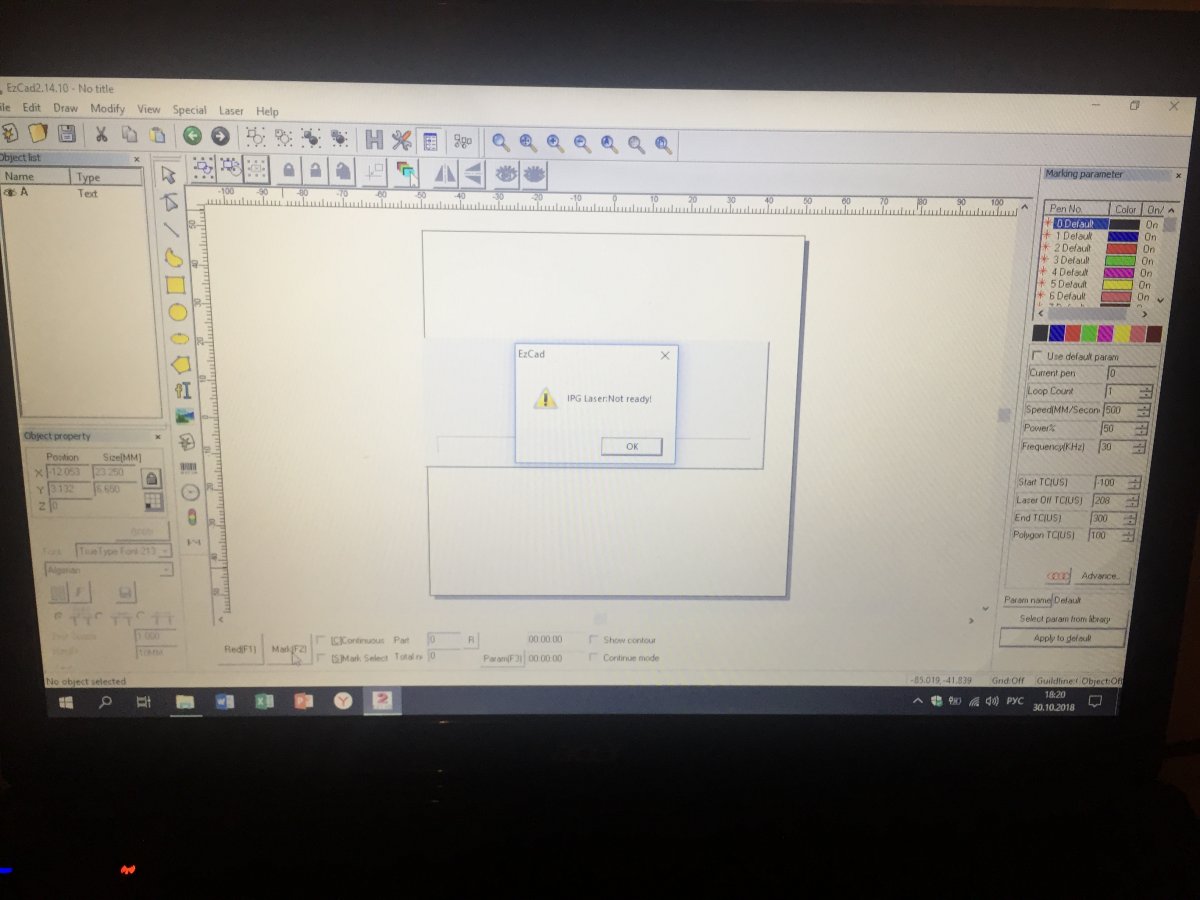

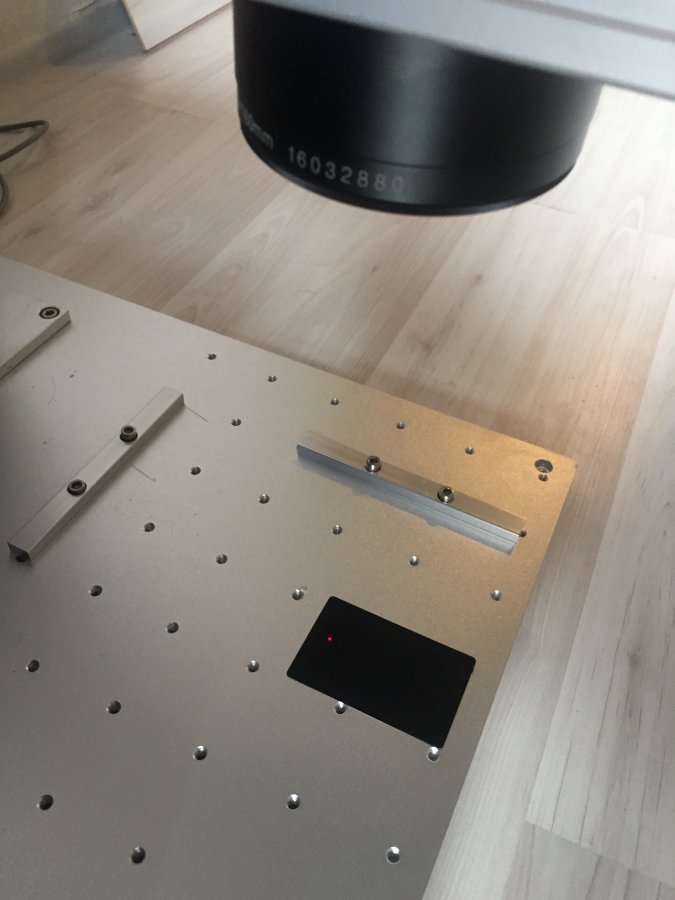

Приобрели волоконный лазер, установили к нему программу EZcad2, выполнили все настройки в ней. Стали проверять: включили лазер; в программе набрали текст; нажали "Red (F1)" и как положено лазер обозначил место гравировки красным прямоугольником; затем нажали "Mark (F2)" и программа выдала табличку с надписью "IPG Laser: Not ready!"
В итоге уже третий день не могу решить этот вопрос, облазили весь интернет, не понимаю что это и как исправить. Может кто знает ответ?



[MaxiMarker]

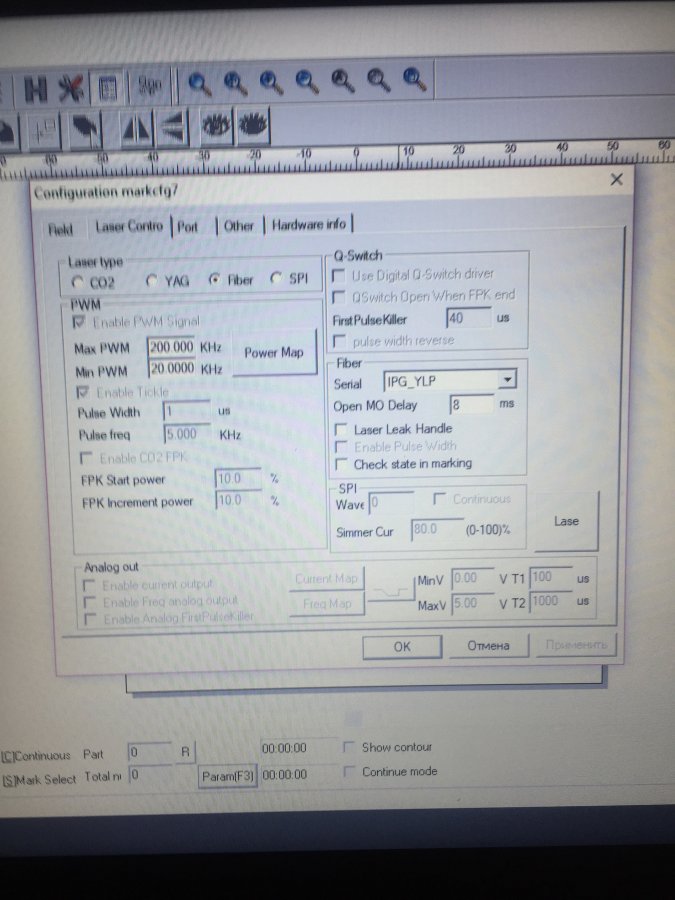

Настройки окна лазера (F3->Laser) покажите.
А вообще, когда лазерный источник включаете (физически кнопкой), то вентиляторы то на нём шумят ? Может БП от него сдох ?



[Лёня]

Вентиляторы шумят.



[MaxiMarker]

А кто порекомендовал такие настройки частот выставить ???
Должно быть минимум 20 кГц, а максимум 60-80 кГц (в зависимости от установленного ЛИ).



[MaxiMarker]

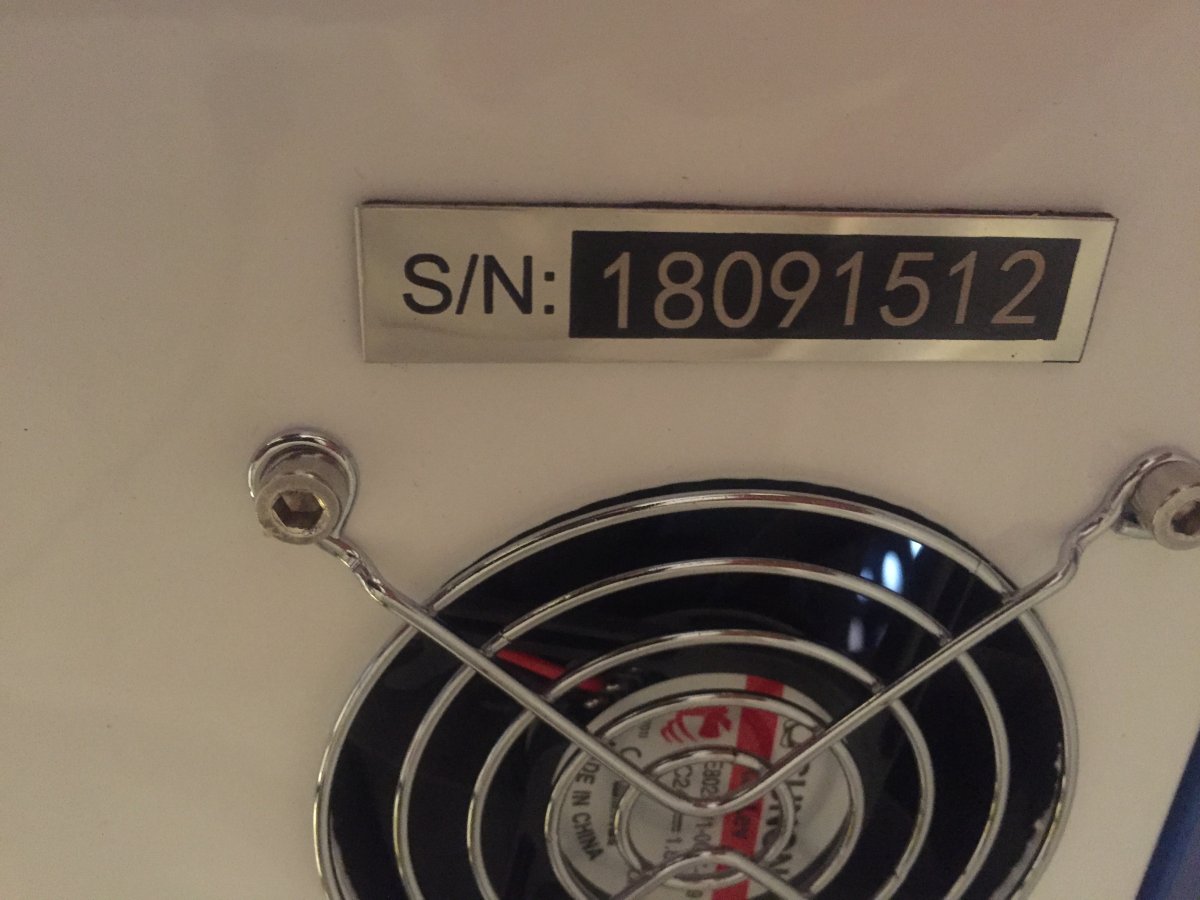

И вообще, какой лазерный источник то внутри стоит ? Бренд, модель ?



[Лёня]

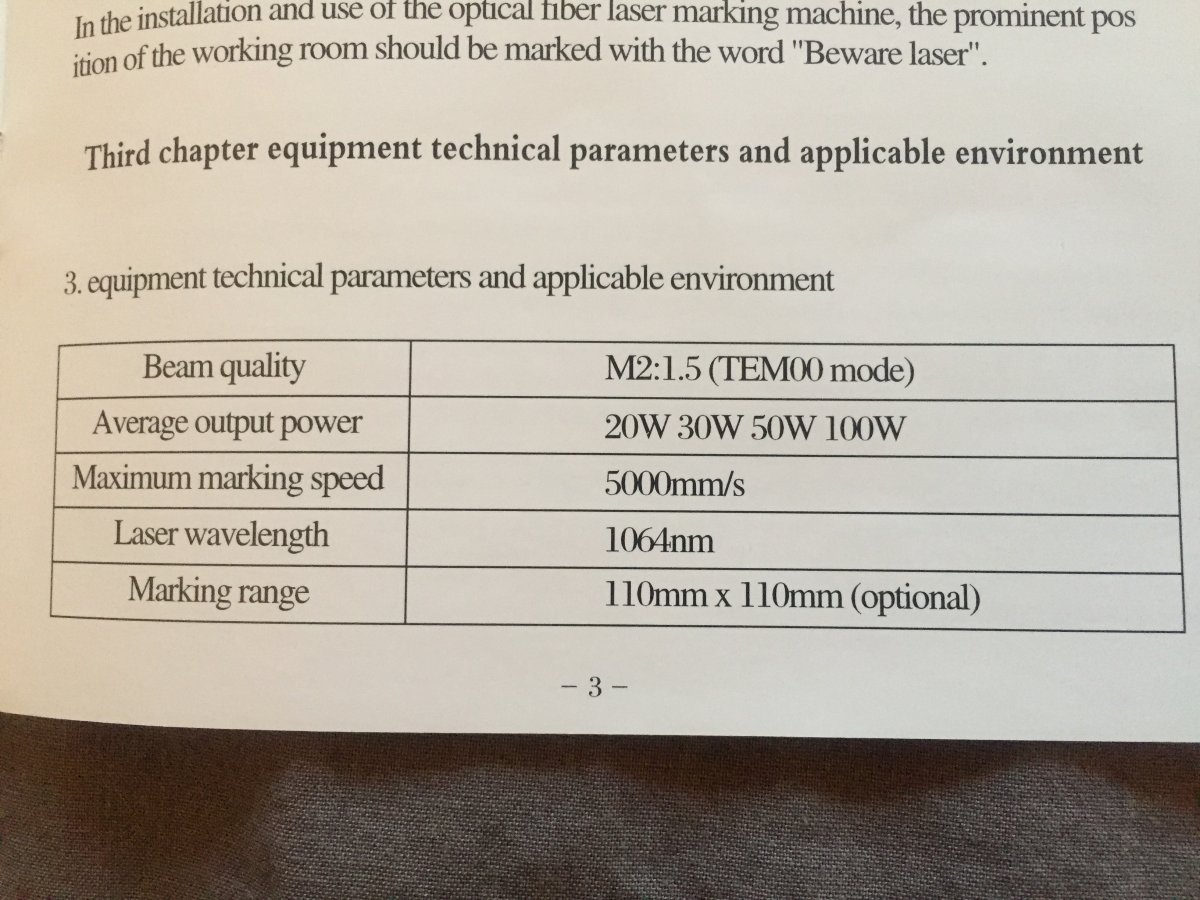

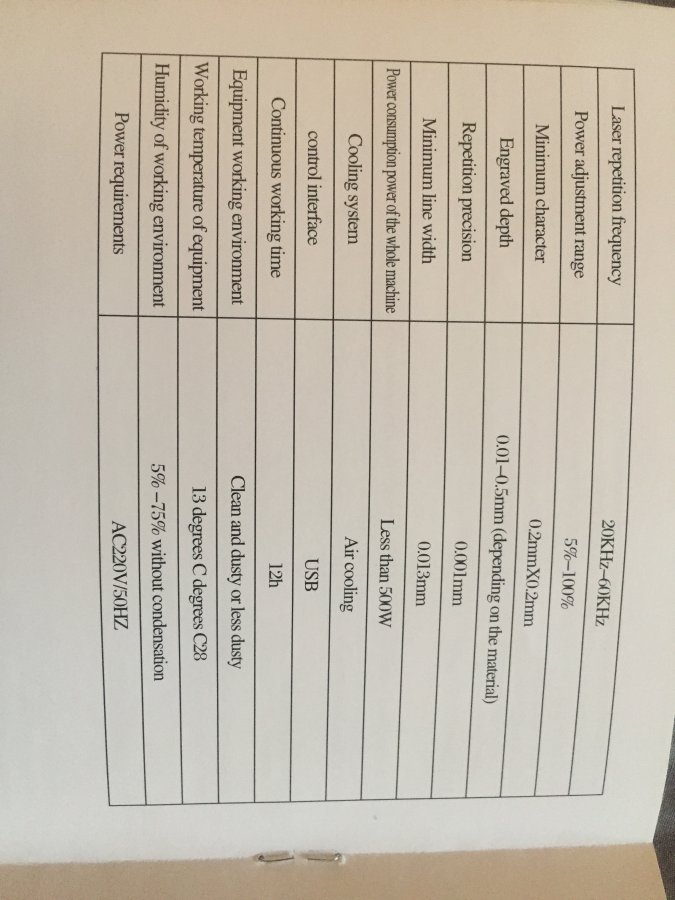

на флешке были данные, их и вносили, сами не понимаем в этом
где посмотреть эти данные?



[MaxiMarker]

сами не понимаем в этом
где посмотреть эти данные?

Тогда, сорри...



[Лёня]

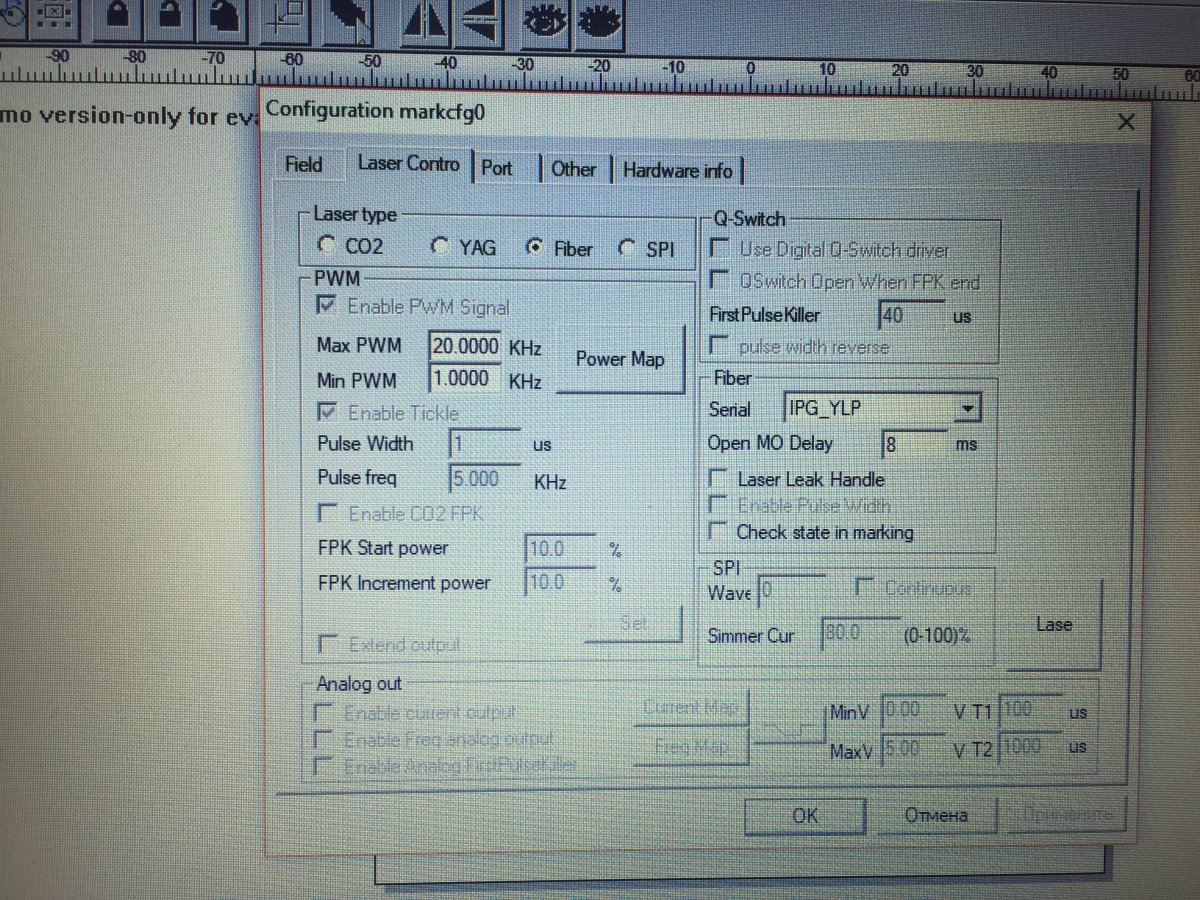

не правильное фото скинули вам, вот верное с актуальными настройками



[MaxiMarker]

На этом скрине настройки больше похожи на правду... Но всё же хотелось бы знать, какой стоит ЛИ. Это можно увидеть, сняв боковые крышки основного блока с электроникой. Заодно и проверить подключение разъёмов от контроллера к лазерному источнику. Возможно что то отвалилось при транспортировке.



[Лёня]



[Лёня]

Спасибо, проверю



[Лёня]

Спасибо большое, открыли крышку блока лазера и там не был присоединен провод. Его прикрутили и все заработало!!!!



[Лёня]

Еще подскажите пожалуйста, как настраивается лазер для различных материалов (пластик, резина, дерево...). Может есть определенные параметры для каждого маркируемого материала...
И как правильно выставлять фокусное расстояние?



[MaxiMarker]

Еще подскажите пожалуйста, как настраивается лазер для различных материалов (пластик, резина, дерево...). Может есть определенные параметры для каждого маркируемого материала...

Конечно для каждого материала параметры подбираются индивидуально. Зависит не только от материала, но и от конфигурации станка (мощность ЛИ, тип ЛИ, установленная линза).
Пластик, дерево и резина не для данного типа лазера с длинной волны 1064 нм. Вы чего то попутали... Стихия волоконных лазеров - это металлы и их сплавы.



[MaxiMarker]

И как правильно выставлять фокусное расстояние?

Самое простое - визуально на тестовой тонкой пластине по максимальному воздействию (это хорошо видно и слышно).



[Лёня]

на пластиковых пластинках, которые прилагались с лазером, все гравирует,
а на металле не получается........ луч бегает, но не выжигает



[Лёня]

и где именно менять параметры в программе?



[MaxiMarker]

на пластиковых пластинках, которые прилагались с лазером, все гравирует,
а на металле не получается........ луч бегает, но не выжигает

Наверное, сначала нужно понять "как оно работает в принципе", а потом уже экспериментировать с разными материалами. Или Вы думаете, что на форумах Вам предложат пройти "курс молодого бойца" за кружку пива ?
И для справки, пластины эти не пластиковые... Скорее всего - крашенный или анодированный алюминий.



[MaxiMarker]

и где именно менять параметры в программе?

Менять в тех местах, где выставляются основные параметры гравировки.



[Лёня]

Извиняюсь, подскажите где пройти "курс молодого бойца" и сколько будет стоить
