Нужна помощь в подключении шагового двигателя

a3058342

Участник

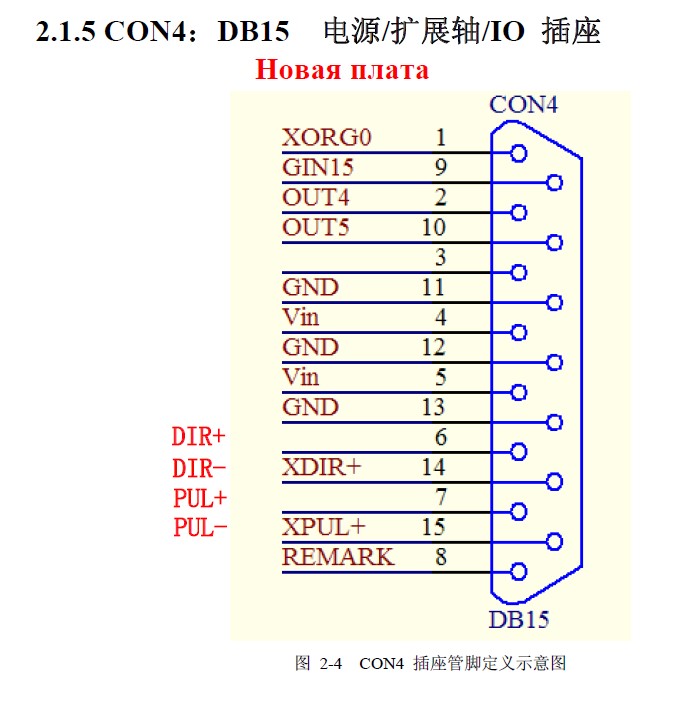

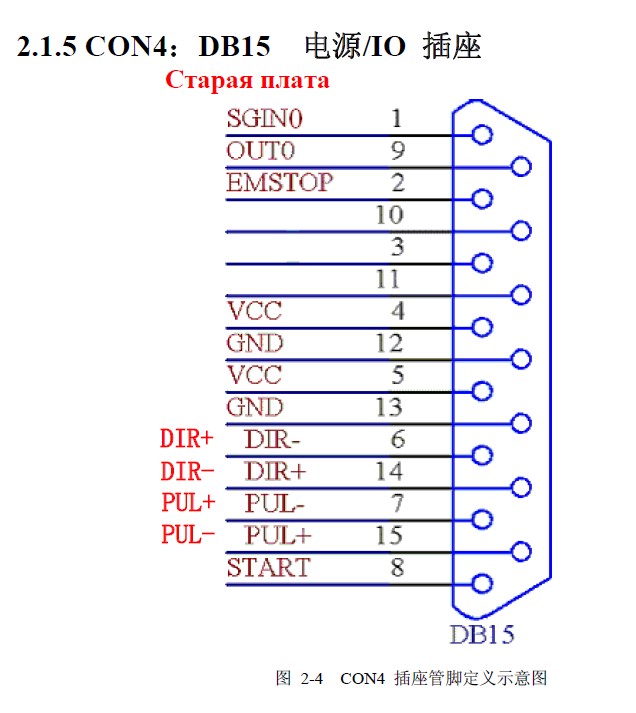

Пришол новый источник (raycus 30w) в замен умершему (Maxphotonics 20w). Вместе с новым источником заказа и плату LMCV4-FIBER-M. Все заменил, запустил, настроил - все ок. Но, шаговый двигатель отказался вращаться. Видно что питание подается, но движения нет. Китаец уверял, что достаточно перекинуть разъемы и все заработает, но нет... Далее на мои вопросы китаец себя ведет как и шаговый двигатель - тупо молчит. Начал изучать и сравнивать мануалы старой платы и новой. Заметил, что полярность разъемов с платы на драйвер не соответствует мануалам (скрины прилагаю). Вопрос к знающим людям, может ли это быть причиной неработающего шаговика? Стоит ли пробовать перекинуть разъемы с соблюдением полярности? Так же вводит в ступор то что 6 и 7 нога на новой плате вообще не подписаны...


Вложения

  • Screenshot_1.jpg
    75,8 KB · Просмотры: 533
  • Screenshot_2.jpg
    78,3 KB · Просмотры: 530

alkg

Участник
Может но нужно быть осторожным с полярностью . Обычно минусы DIR STEP соеденены между собой . ещё должен быть енейбл сигнал разрешения работы драйвера EN но бывет и без . 6 и 7 могут быть просто минус DIR STEP и по сути их просто соеденили с минусом . На драйвере какой светодиод горит ? зелёный или красный


alkg

Участник
Красным обозначили как идёт провода от драйвера к плате ? а в новой плате обозначили как идут красным но вы же не знаете как идут так как к новой плате не был прикручен драйвер ?


MaxiMarker

Профи
Если с новой платой всё понятно, то со старой нет. Что за плата была ?


a3058342

Участник
Может но нужно быть осторожным с полярностью . Обычно минусы DIR STEP соеденены между собой . ещё должен быть енейбл сигнал разрешения работы драйвера EN но бывет и без . 6 и 7 могут быть просто минус DIR STEP и по сути их просто соеденили с минусом . На драйвере какой светодиод горит ? зелёный или красный
На драйвере горит зеленый


a3058342

Участник
Красным обозначили как идёт провода от драйвера к плате ? а в новой плате обозначили как идут красным но вы же не знаете как идут так как к новой плате не был прикручен драйвер ?
На новой плате все подключено так как и на строй, разъемы идентичны + китайские друзья сказали что меняй как есть, все подойдет


a3058342

Участник
Если с новой платой всё понятно, то со старой нет. Что за плата была ?

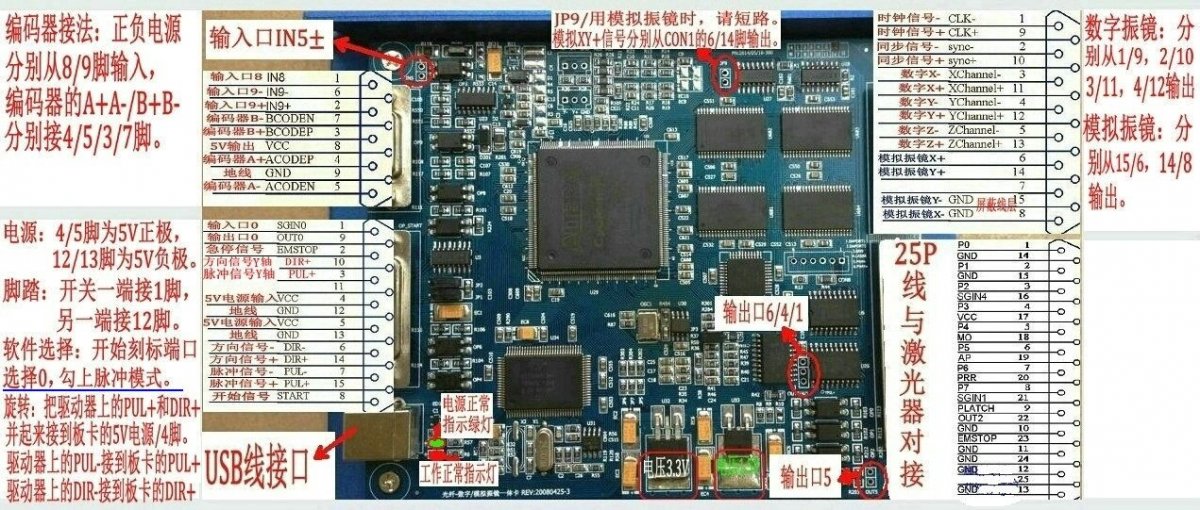

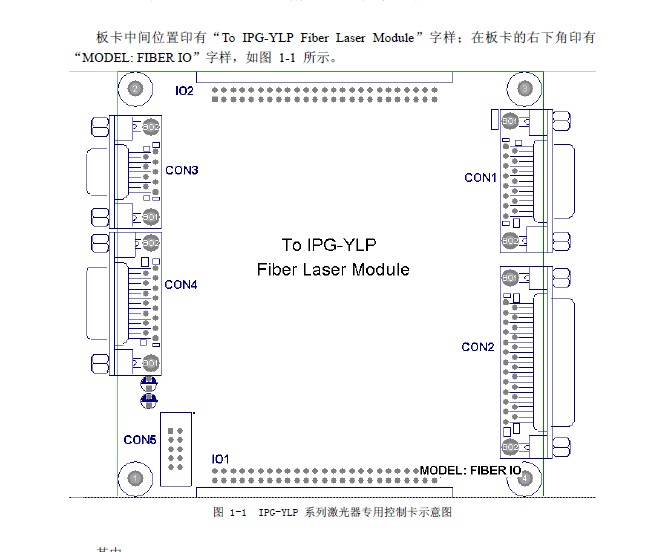

2 крайних скрина - это из тех файлов, которые прислали вместе со станком при первой покупке. Насколько оно соответствует действительности непонятно...


Вложения

  • IMG_20190225_082440.jpg
    109,9 KB · Просмотры: 528
  • Screenshot_2.jpg
    67,8 KB · Просмотры: 510
  • ¦т¦T¬и¦¤+гбв-г-т¦+¦+-L¦-=--т-L--¦T¦+ў.jpg
    211,7 KB · Просмотры: 505

a3058342

Участник

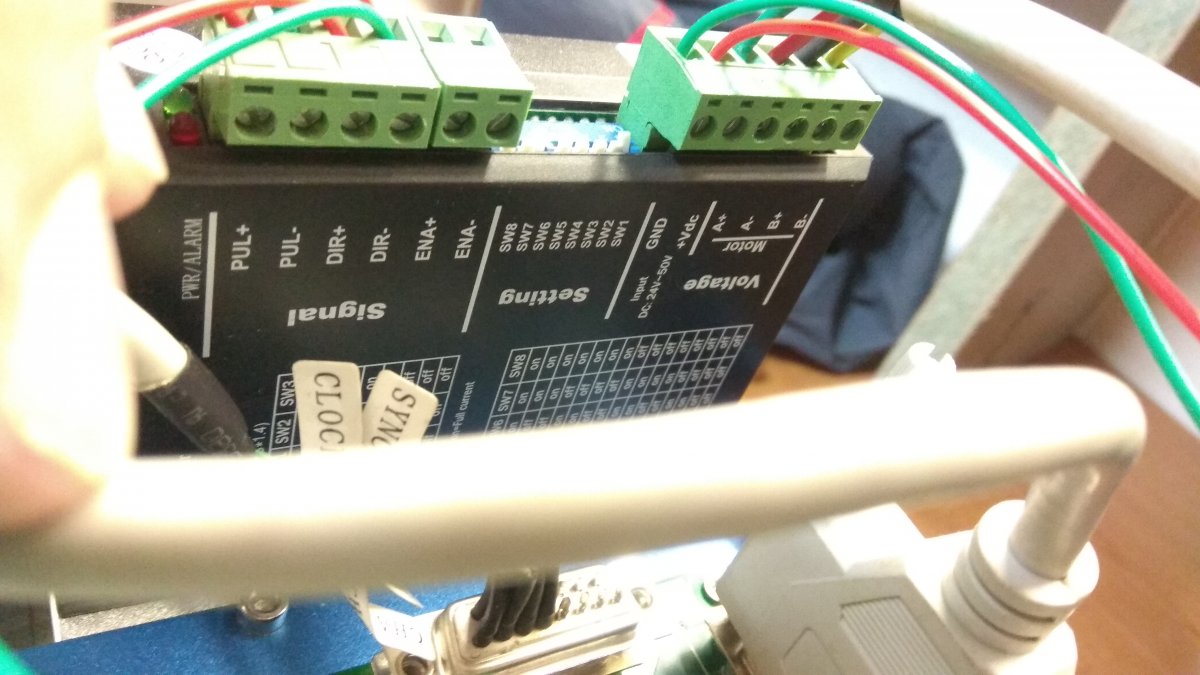

И такое подключение самого шаговика. Тоже непонятно, почему красный идет к минусу, если принято красный подключать к плюсу...


Вложения

  • IMG_20190225_082212.jpg
    121,5 KB · Просмотры: 518

halkru

Константин
Тоже непонятно, почему красный идет к минусу, если принято красный подключать к плюсу...
Это сигнальные провода, а не питания - тут это не особо работает.
Всё правильно указано, не стоит дописывать к картинкам "от себя без комментария", вводя людей в заблуждение )


Вложения

  • 2019-01-24_141923.jpg
    80 KB · Просмотры: 545

a3058342

Участник
Это сигнальные провода, а не питания - тут это не особо работает.
Всё правильно указано, не стоит дописывать к картинкам "от себя без комментария", вводя людей в заблуждение )
Прошу прощения если ввел в заблуждение. Красным обозначил то как сейчас подключены провода., т. е. в таком исполнении они изначально подключены и я ничего не менял. Я правильно понимпю, что все подключено верно?


halkru

Константин
15 тый - PUL+ и далее по схеме, подключено - всё работает.


halkru

Константин
Только от PUL+ и PUL- платы управления поступают сигналы на соответствующие входы драйвера.


MaxiMarker

Профи
Чего то как то всё запутано... Лучше почитать про возможные варианты подключения драйверов двигателей, использующих протокол Step/Dir , в интернете. Принципиально есть два варианта подключения к контроллеру - балансное и небалансное.
"Большие" контроллеры от JCZ позволяют использовать оба варианта подключения. "Маленький" контроллер не имеет возможности балансного подключения.


alkg

Участник
У вас кстати EN сигнал разрешение работы драйвера не подключен , хотя он и без него работает на лазерных станках . Провода от драйвера к выходному разьёму надеюсь не трогали . Обычно бывает общий минус и редко общий плюс . То есть
PUL+ и PUL-
DIR+ и DIR-
EN+ и EN-
Общий минус когда минусы соеденены а по плюсу идёт сигнал и однажды кажется у 422 или 420 драйвера (не помню точно) был общий плюс а по минусу сигнал
Если горит зелёный значит драйвер находится в рабочем состоянии . если шаговик нельзя крутнуть значит запитан правильно
У вас кажется общий минус


alkg

Участник
Проверь на самом плате в выключеном состоянии какие замкнуты между собой выводы
PUL+ и PUL-
DIR+ и DIR-
EN+ и EN-
Если три замкнутых на плате при драйвере 542 это и есть минусы


halkru

Константин
У вас кстати EN сигнал разрешение работы драйвера не подключен , хотя он и без него работает на лазерных станках . Провода от драйвера к выходному разьёму надеюсь не трогали . Обычно бывает общий минус и редко общий плюс . То есть
PUL+ и PUL-
DIR+ и DIR-
EN+ и EN-
Общий минус когда минусы соеденены а по плюсу идёт сигнал и однажды кажется у 422 или 420 драйвера (не помню точно) был общий плюс а по минусу сигнал
Если горит зелёный значит драйвер находится в рабочем состоянии . если шаговик нельзя крутнуть значит запитан правильно
У вас кажется общий минус
Не надо путаницу вносить, пожалуйста. Нет EN и нет. Все входы, у практически всех драйверов опторазвязаны, и как их подключать есть разные комбинации. При наличии дифференциальных выходов +- - их прямо подключить самый надёжный вариант.
