Нужна помощь в подключении шагового двигателя

MaxiMarker

Профи
И кстати... в описании к контроллеру (Fiber-M) всё чётко написано по подключению. Применяется схема подключения с общим анодом.
В вашем случае осталось разобраться со старым подключением и сделать небольшие изменения.


alkg

Участник
Согласен что у лазерных нет подключение EN к драйверу так как один шаговик

но у шаговых драйверов в обычном стандартном подключение есть

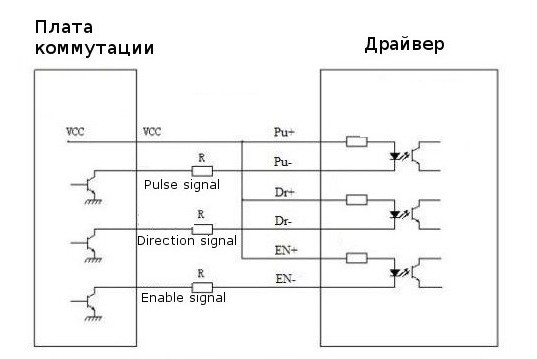

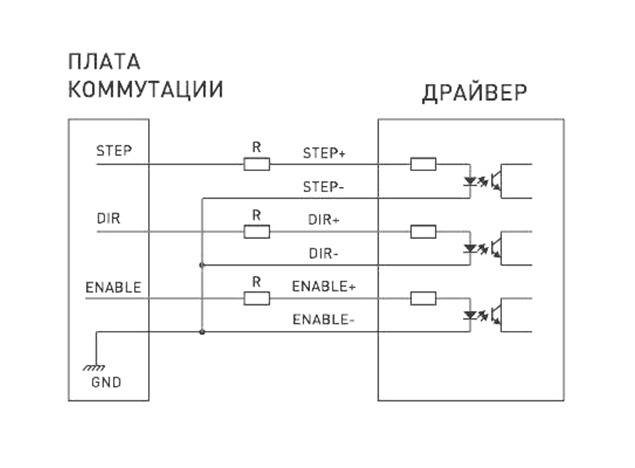

Общий плюс и общий минус


Вложения

  • 597232436_597232436.jpg.png
    39,3 KB · Просмотры: 544
  • RKP-TB6600-3.jpg
    23,8 KB · Просмотры: 563

MaxiMarker

Профи
Сигналы Step/Dir - это управляющие сигналы. Они не имеют отношения к питанию.


a3058342

Участник
Спасибо всем за советы, но правда я теперь совсем запутался и незнаю что делать...


MaxiMarker

Профи
Всё решаемо, не переживайте... Для начала, разберите разъём, который идёт на контроллер (CON4), и нарисуйте схему - куда идёт оттуда каждый провод, там их не так много.
После этого можно будет определить, что и куда должно идти от нового контроллера на драйвер шагового двигателя.
Чем больше информации дадите, тем меньше придётся гадать.


a3058342

Участник
Всё решаемо, не переживайте... Для начала, разберите разъём, который идёт на контроллер (CON4), и нарисуйте схему - куда идёт оттуда каждый провод, там их не так много.
После этого можно будет определить, что и куда должно идти от нового контроллера на драйвер шагового двигателя.
Чем больше информации дадите, тем меньше придётся гадать.

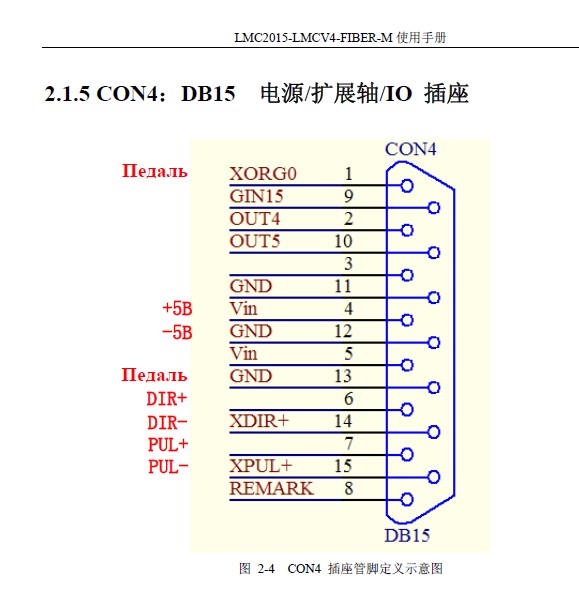

Красным подписал что куда идет


Вложения

  • Screenshot_3.jpg
    57,5 KB · Просмотры: 550

MaxiMarker

Профи
Щас набросаю вам схему подключения... подождите немного. Придётся немного паяльником поработать...


MaxiMarker

Профи
Итак... При дальнейшем чтении не пытайтесь найти логику "почему минус идёт на плюс". Просто проделайте то, что будет написано по пунктам.
1. Вам нужно отпаять от разъёма (который в контроллер идёт) провода, идущие к контактам №6 и №7.
2. Провод с контакта №14 (XDIR+) разъёма СОN4 - должен идти на драйвер ШД и его контактную клемму "DIR -"
3. Провод с контакта №15 (XPUL+) разъёма СОN4 - должен идти на драйвер ШД и его контактную клемму "PUL -"
4. Далее нужно на драйвере ШД поставить короткую перемычку между контактами "DIR +" и "PUL +"
5. На любой из этих контактов ШД ("DIR +" или "PUL +") нужно подать +5Вольт. Взять их можно с блока питания контроллера.

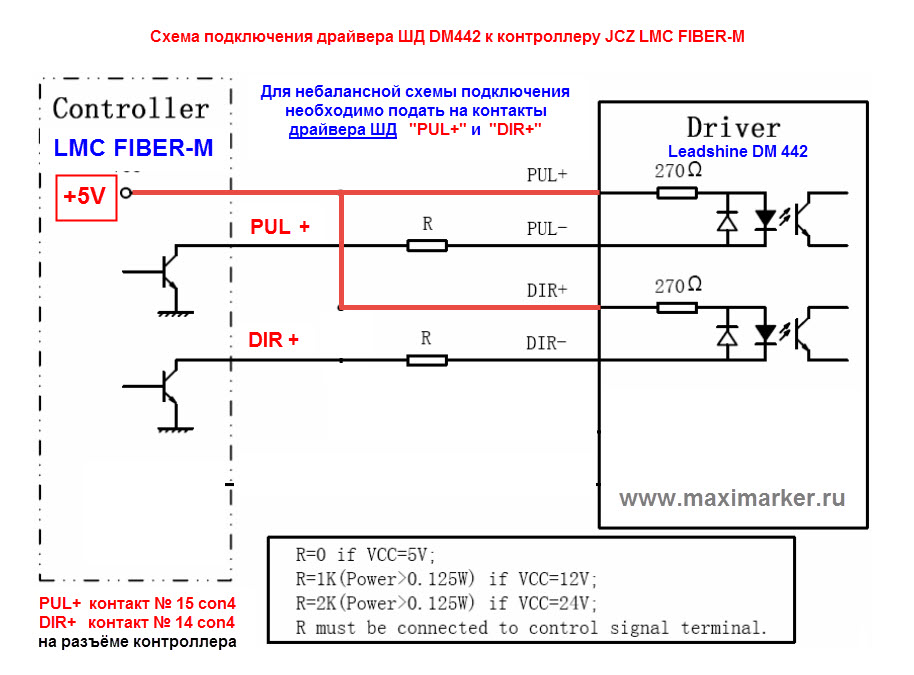

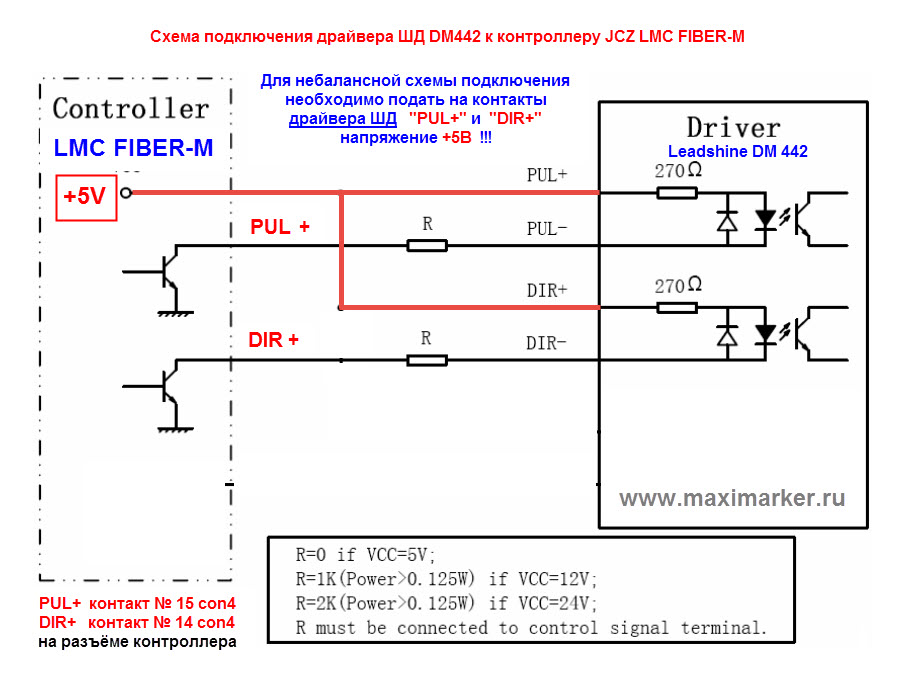

Вот подробная схема небалансного соединения:

Схема подключения драйвера к контроллеру М небалансная.jpg


Если всё правильно сделаете, то должно заработать... :) На резисторы не обращайте внимания - их нужно подключать, если на драйвер подаётся напряжение больше 5 Вольт.


MaxiMarker

Профи
Да, и у Вас там педалька подключена на вход "XORG0", что не есть хорошо... Лучше переподключить её на "GIN15", так будет правильнее. Ну и после перепайки поменять порт в программе с 14 на 15.
Это, если когда то планируете вместо вращалки подключать координатный стол с мотором и датчиком нуля.
Если не планируете, то можете оставить как есть.


a3058342

Участник
1й пункт ясен. 2й и 3й уже выполнены. По 4му пункту должна быть короткая перемычка, или достаточно спаять вместе отпаянные провода с контактов 6 и 7 контроллера и просто подать на них 5в с площадки питания контроллера, который идет на 4ю ногу?


MaxiMarker

Профи
По 4му пункту должна быть короткая перемычка, или достаточно спаять вместе отпаянные провода с контактов 6 и 7 контроллера и просто подать на них 5в с площадки питания контроллера, который идет на 4ю ногу?
Делайте, как удобно. Главное - это подать +5В на "DIR +" и "PUL +" драйвера ШД. Просто обычно подают одним проводом, а на другой контакт делают перемычку. Если брать с разъёма CON4 (куда подаётся питание для контроллера), то нужно иметь достаточные навыки пайки разъёмов - тесно там между контактами...


a3058342

Участник

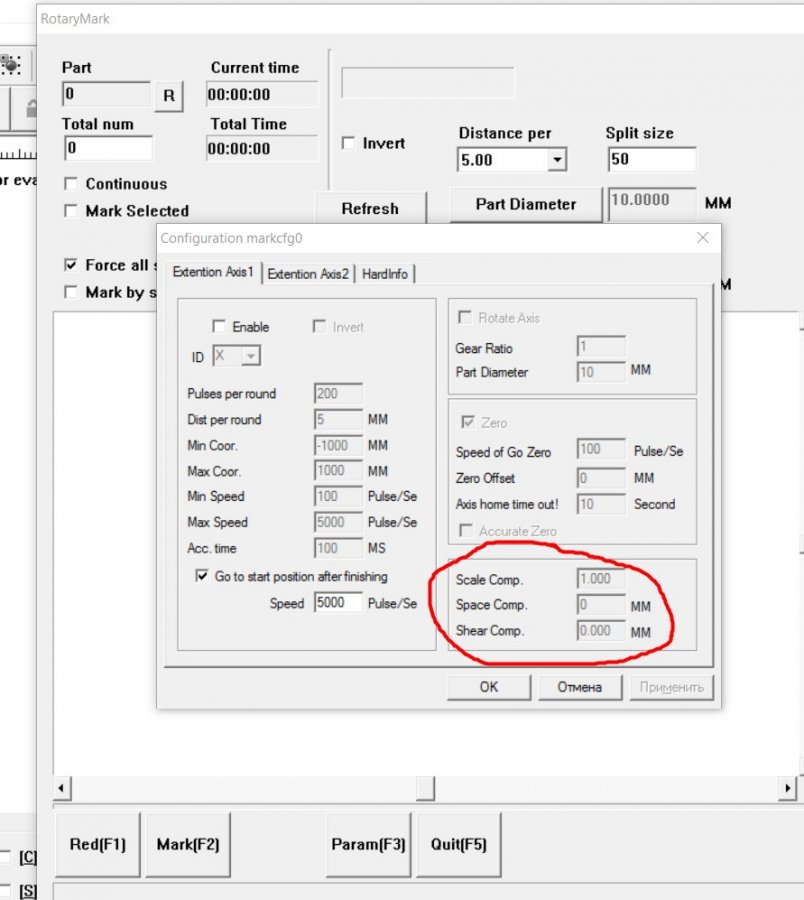

Друзья, всех неравнодушных к моему вопросу, хочу поблагодарить за помощь. Отдельную благодарность хочу выразить MaxiMarker. Данное подключение заставило вращаться ось, за что огромное спасибо. Так что вопрос считаю закрытым. Но появился еще один вопрос, правда уже не совсем по теме оси (может стоит создать отдельную тему). Вопрос относительно маркировки на цилиндрах. Вместе с платой и драйверами пришла на диске программа Ezcad верcии 2.14.10 (20180103). В ней обнаружил для себя ряд полезных нововведений, так как до этого работал на версии 2.7.6. Ну и одной из «фишек» в плагине RotaryMark, в параметрах (F3) появились галочки Scale comp., Space comp., Shear comp. Мануала для этой версии не нашёл (а тот что идет в комплекте с софтом только на китайском, а гугл еще тот переводчик), ну и естественно не отслеживал с какой версии данные настройки появились, поэтому осмелюсь предположить что эти параметры предназначены для устранения так называемых разрывов при гравировке на осях вращения, которые характерны при использовании некачественных патронов. Но изменив данные параметры особых изменений не увидел. Возможно мое предположение ошибочно. Есть ли хоть какая информация по этому вопросу?


Вложения

  • Screenshot_1.jpg
    84,4 KB · Просмотры: 539
