Всем привет.

В рамках работы начался небольшой проект по сборке DPSS лазерного маркера - а именно ультрафиолетовый лазерный маркер 12 Вт на базе лазера Huaray.

В этой теме буду публиковать интересные фотографии, материалы. Может вопросы.

Если кому интересно - спрашивайте, если нет, можно обойти тему стороной).

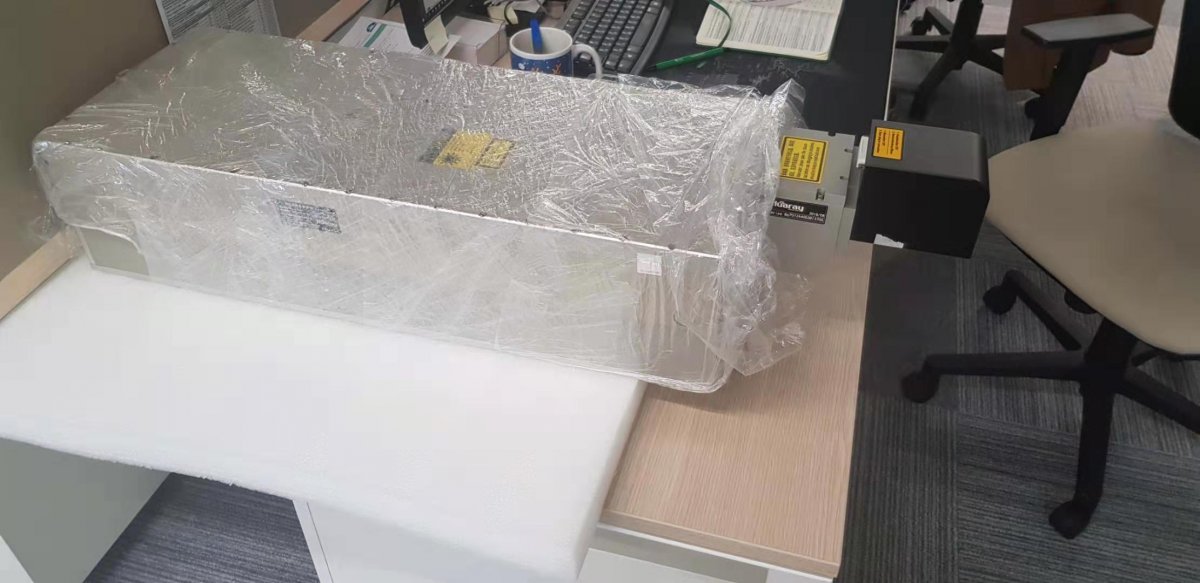

лазерный источник Huaray poplar-355-12 - наносекундный уф лазер 12 вт, 355нм, 15нс.

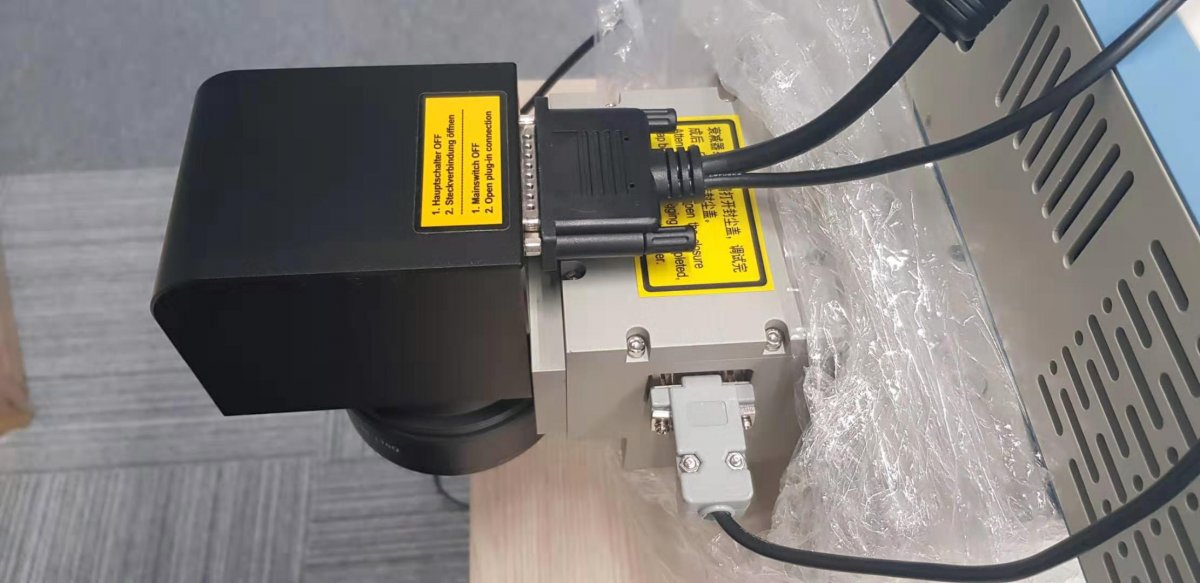

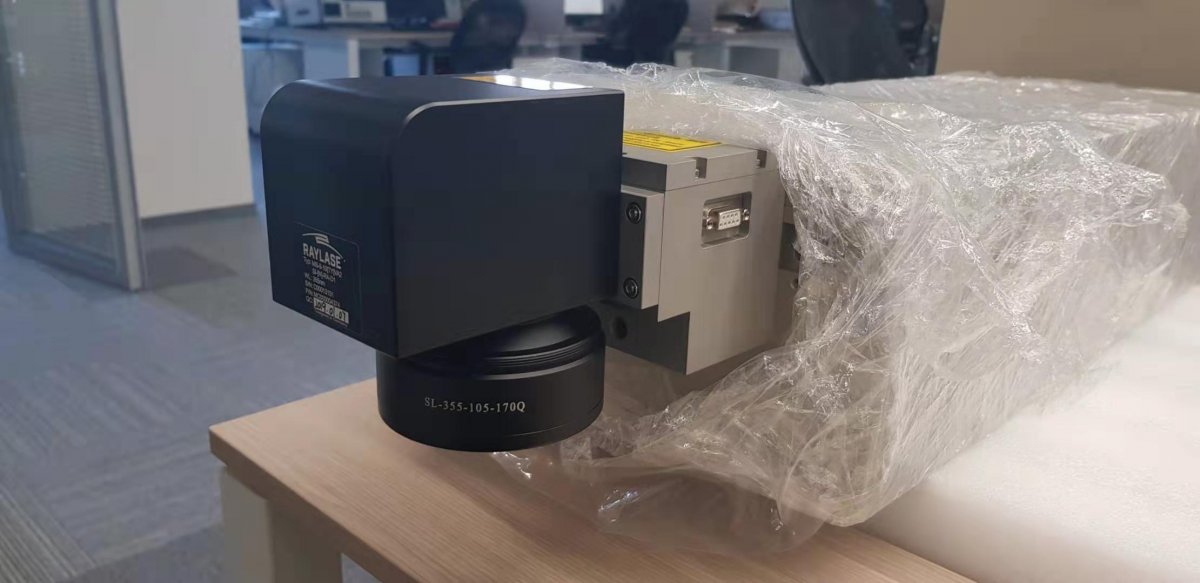

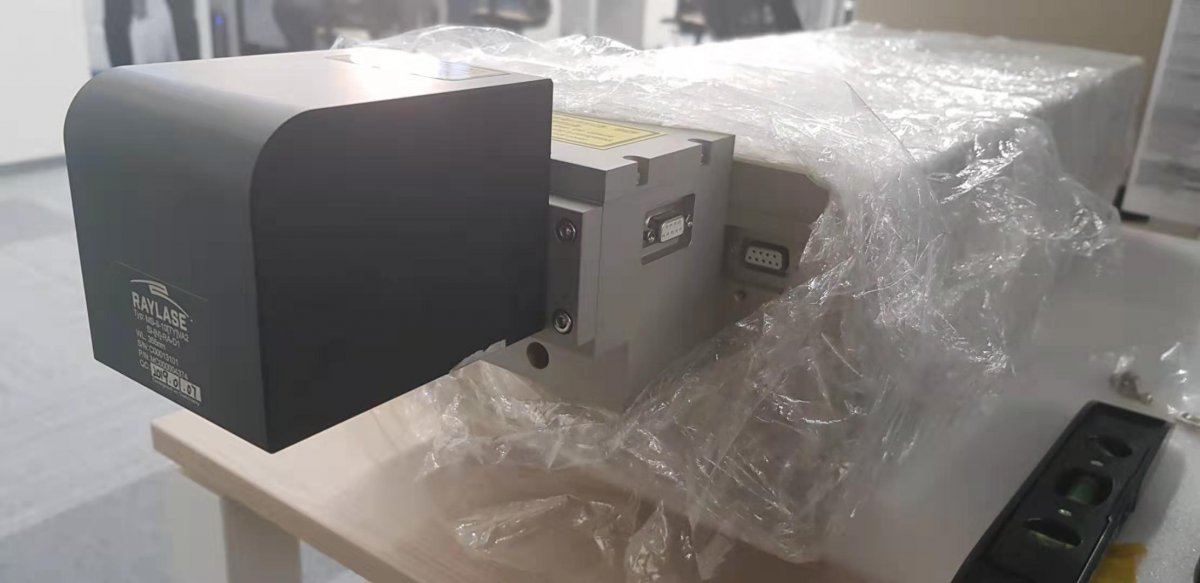

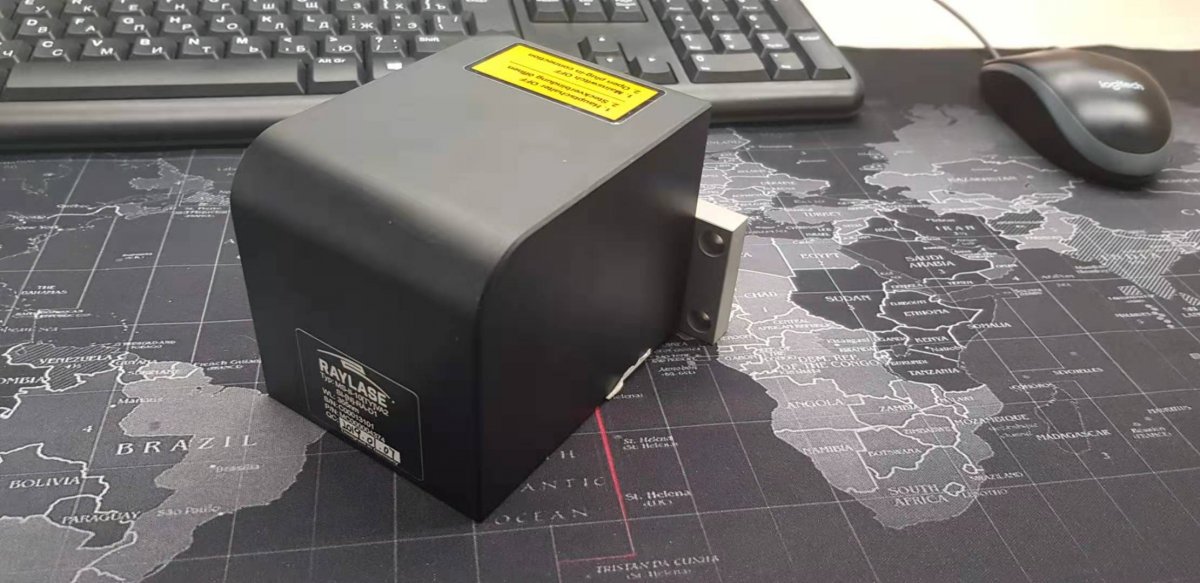

Сканирующее устройсвто Raylase MiniScan 2-10 с крепежной пластиной, сделанной специально под этот сканатор.

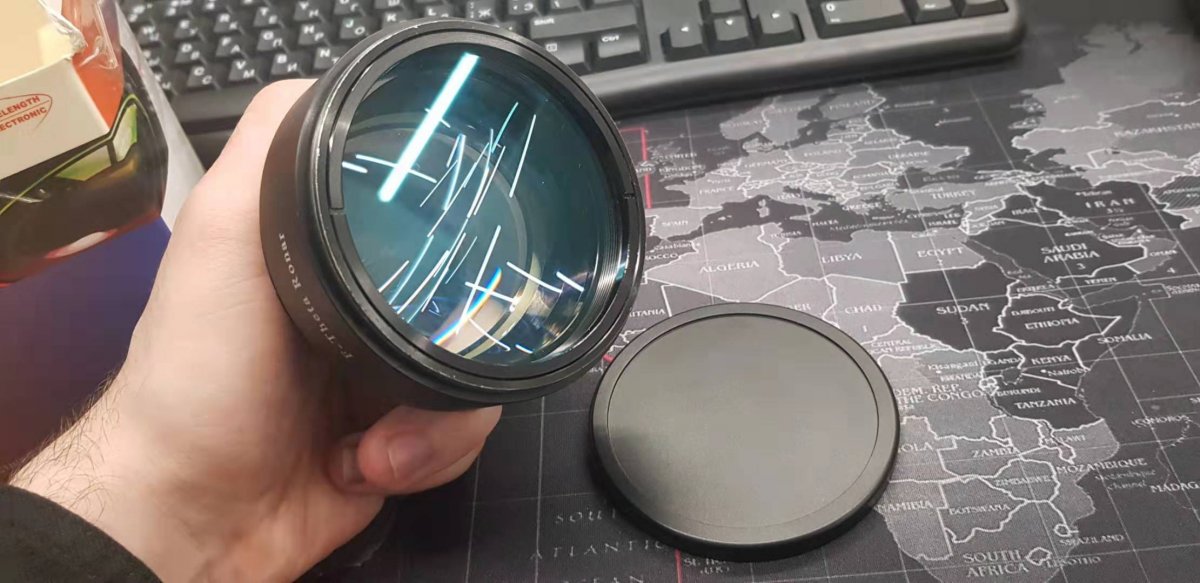

F-theta линза Ronar Smith

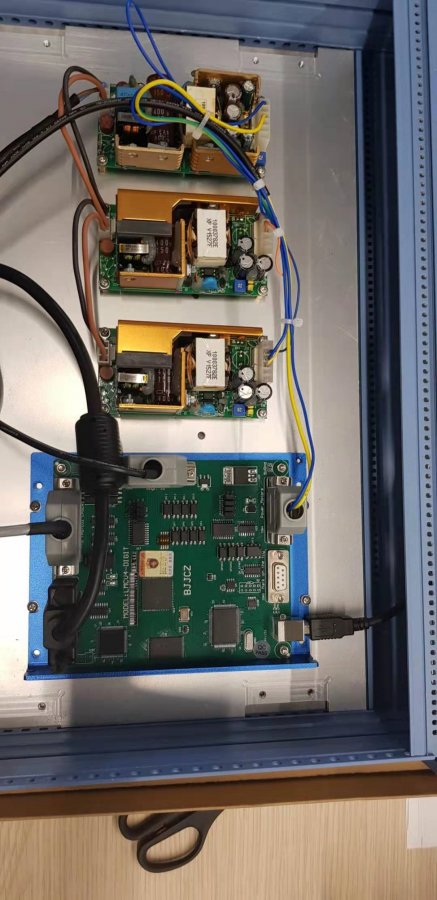

Контроллер LMCV4-DIGIT c питанием для сканатора, пилот лазера и др.



[крымский]

применение этого прибора?



[halkru]

В кристалле маркировать? Частота или энергия в импульсе можно узнать?



[A.Akimov]

В кристалле маркировать? Частота или энергия в импульсе можно узнать?

Нет.
Применение - маркировка пластиков, "сложных материалов", стекол и других неметаллов. первые результаты мы получали в Китае. Теперь продолжаем.

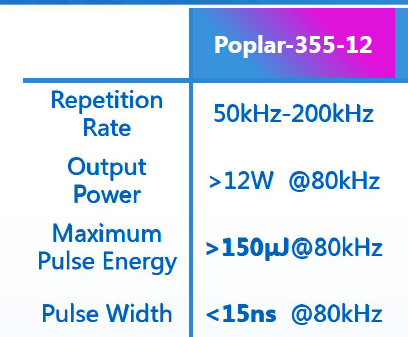

Частота 50-200 кГц, максимальная энергия в импульсе 150 µJ



[A.Akimov]

применение этого прибора?

Маркировка там, где волоконный или со2 не справляется. некоторые результаты будут позже в этой же теме.



[A.Akimov]

Сборка медленно идет



[igorzh]

Получается, за счет короткого импульса сконцентрировать энергию для уверенного воздействия на материал? А какая длина волны?



[A.Akimov]

Получается, за счет короткого импульса сконцентрировать энергию для уверенного воздействия на материал? А какая длина волны?

Длина волны 355нм.
По сравнению с волоконным, мы получаем почти в 10 раз короче импульс и в несколько раз меньше пятно на поверхности. Это и есть основное преимущество)
Ну и так же очень высокое качество пятна



[halkru]

По сравнению с волоконным, мы получаем почти в 10 раз короче импульс

Не всё так однозначно, МОПА - от 6 нс (что в 2.5 раза короче), а некоторые и от 2 нс.



[A.Akimov]

Не всё так однозначно, МОПА - от 6 нс (что в 2.5 раза короче), а некоторые и от 2 нс.

Есть такое.
На самом деле данный DPSS сделан по схеме MOPA. но параметры по грубее чем у других фирм



[A.Akimov]

К сожалению, нам задержали поставку 2 компонентов к лазеру, поэтому его сборка отложена.

Продолжение будет на выставке 3-7 марта в Москве, будет представлен лазер, может даже успеем запустить.
10 марта вернется в СПБ и будут результаты работы)



[igorzh]

А вот какая у него зависимость мощности от частоты следования импульсов? Ведь хочется с большой скоростью давать плотную очередь
И интересно, сколько такие системы могут стоить?



[A.Akimov]

А вот какая у него зависимость мощности от частоты следования импульсов? Ведь хочется с большой скоростью давать плотную очередь
И интересно, сколько такие системы могут стоить?

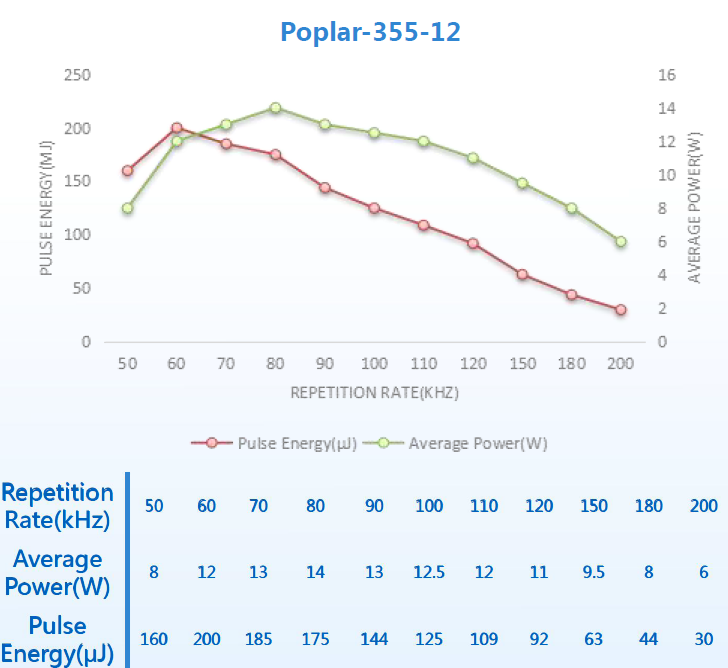

Зависимость представлена на картинке ниже.
По цене, скажем так, не для любителей)



[shatrovmax]

По цене, скажем так, не для любителей)

Если можно конкретнее (не любитель).
Очень жду примеры!



[A.Akimov]

Если можно конкретнее (не любитель).
Очень жду примеры!

От 3-6 млн рублей. Зависит от выбора производителей и качества компонентов.

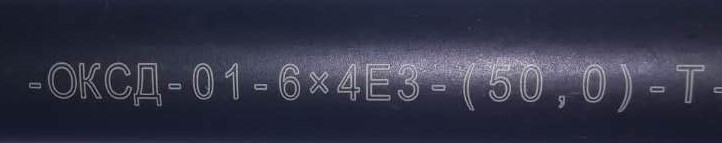

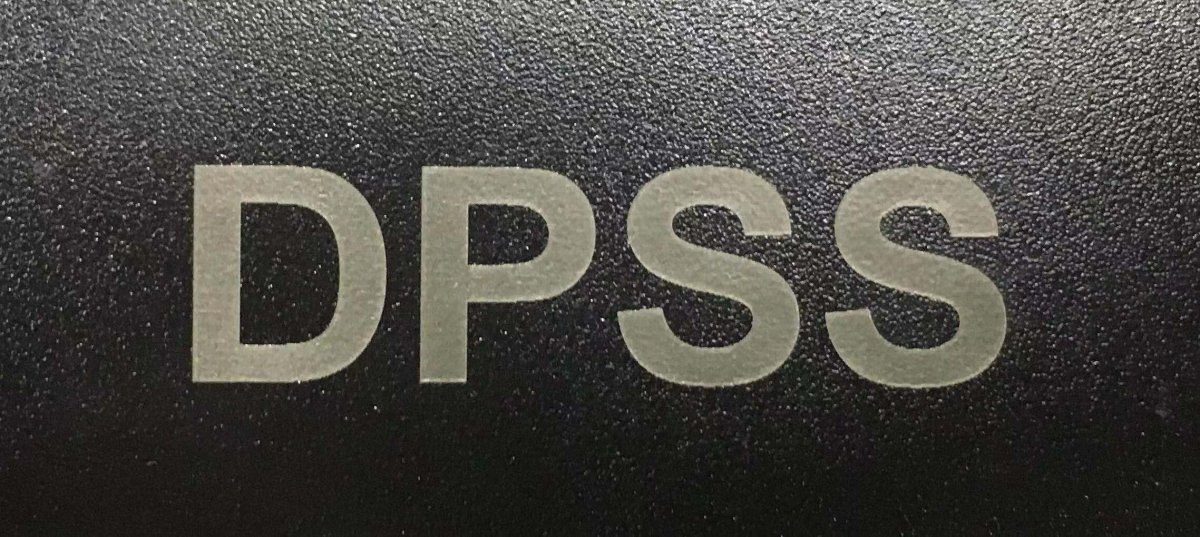

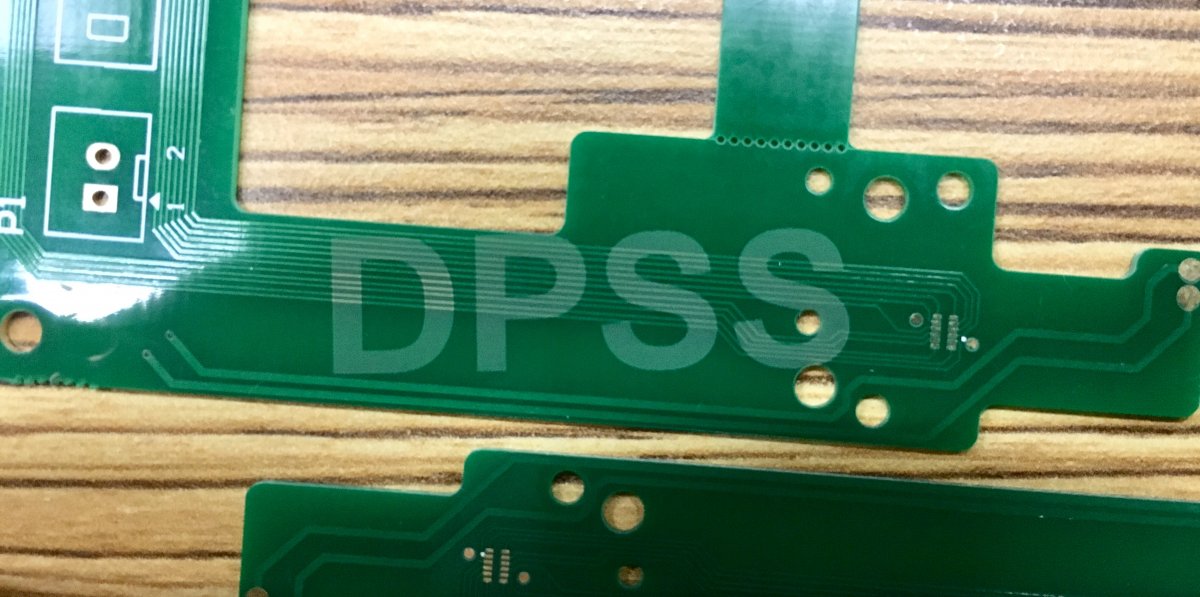

Пару примеров могу из поднебесной показать. Делали в ноябре в том году.



[A.Akimov]

О проблемах.

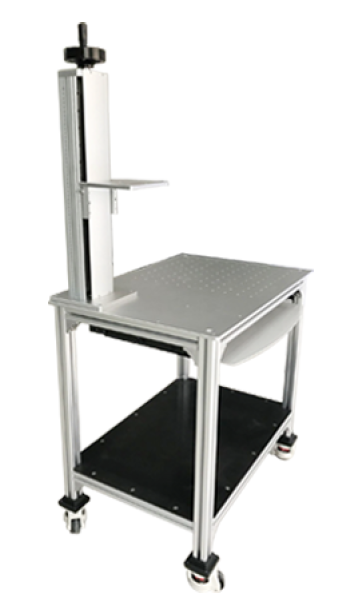

Как оказалось, стандартный лифт не подходит для данного лазера, т.к. они рассчитаны на 25кг и менее.

Наш лазер в сборе весит около 35кг, а учитывая что в него подается вода, предельная масса повышается до 40кг.

Предусмотрительно заказали лифт до 40кг, но площадка стандартная совершенно не подходит(маленькие уголки-подпорки и площадка не рассчитанный на лазерные источники крупных габаритов и большой массы) и мы переделываем.

Старая площадка: алюминий 10мм, размер 180*145 мм. Уголки, толщина 10мм, размер 30*30*30 мм

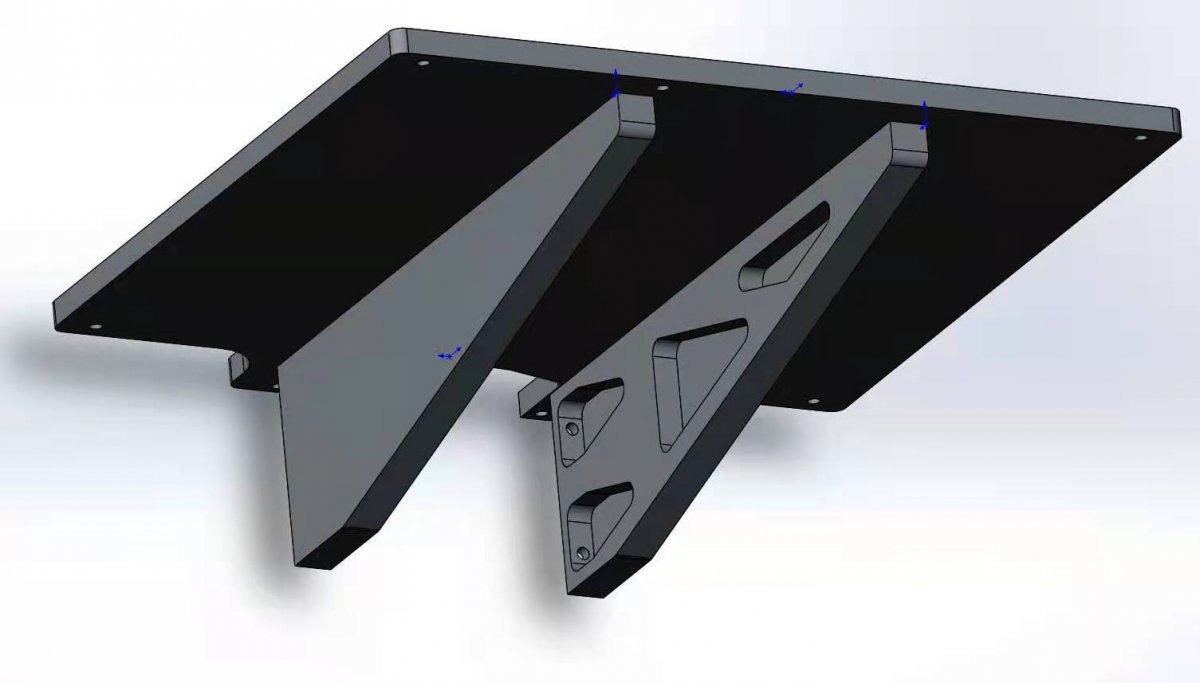

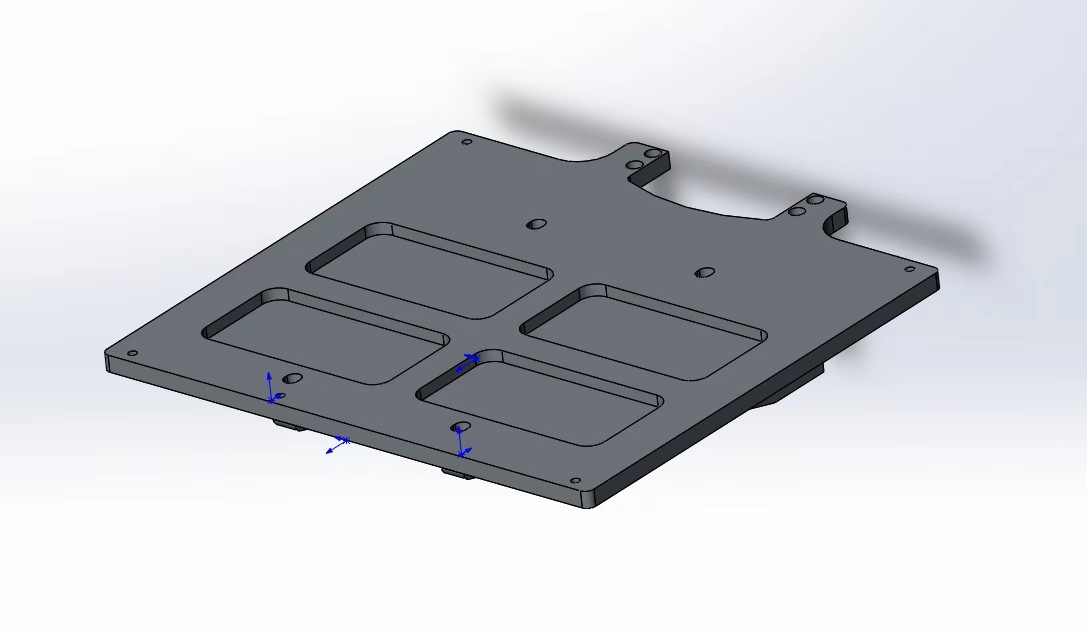

Новая площадка : алюминий 10мм, размер 300*300 мм. Уголки, толщина 15мм, размер 280*80

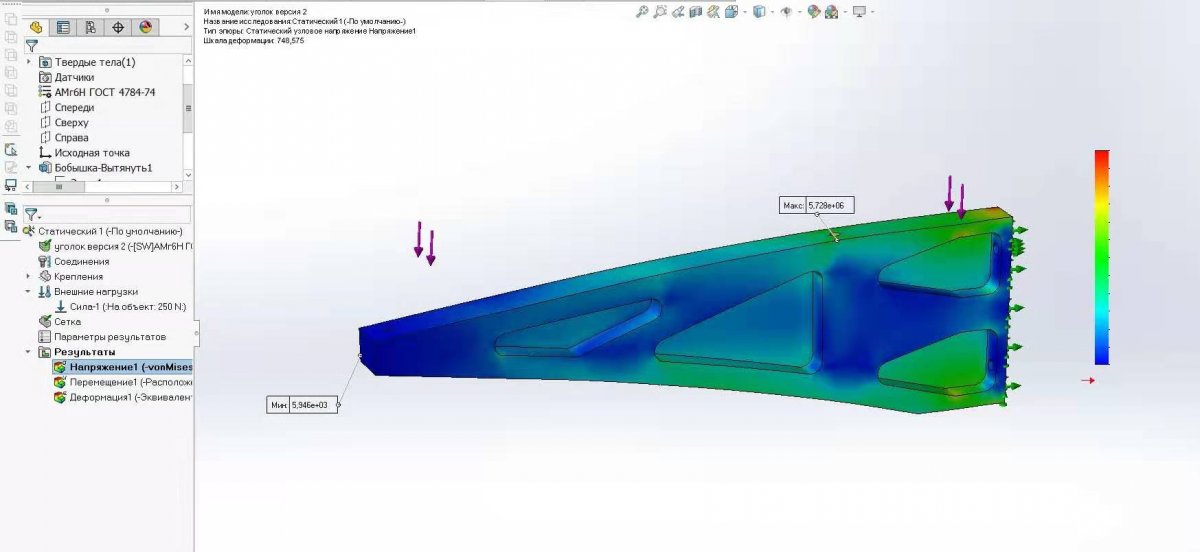

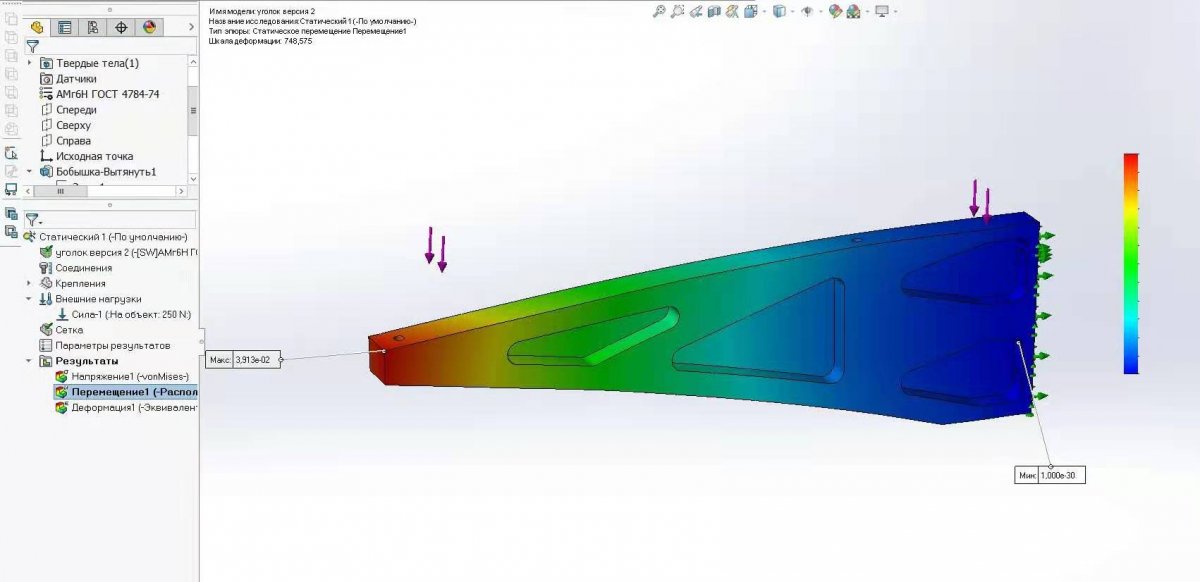

результат - новая площадка с полным расчетом и комплектом КД передана в производство.



[MaxiMarker]

результат - новая площадка с полным расчетом и комплектом КД передана в производство.

Это прекрасно, когда нагрузки расчитываются с помощью CAD программ и со знанием дела...
Но мне кажется, что Вы не учли в расчётах нагрузки, которые испытывают направляющие каретки (точнее, их пластиковые втулки). Китайцы редко там используют качественные профильные направляющие (типа HIWIN), в основном круглые валы с пластиковыми втулками. Это тоже может оказаться слабым звеном при таком общем весе всей конструкции, как мне кажется.



[halkru]

стандартный лифт не подходит для данного лазера

Может лифт для изделия предусмотреть?



[A.Akimov]

Может лифт для изделия предусмотреть?

Лифт был заказан усиленный, до 40кг(главное отличие от обычного - более мощная ШВП).

Проблема была как раз в том, что площадка с данным лифтом, слишком маленькая и не учитываешь большие излучатели.



[A.Akimov]

Это прекрасно, когда нагрузки расчитываются с помощью CAD программ и со знанием дела...
Но мне кажется, что Вы не учли в расчётах нагрузки, которые испытывают направляющие каретки (точнее, их пластиковые втулки). Китайцы редко там используют качественные профильные направляющие (типа HIWIN), в основном круглые валы с пластиковыми втулками. Это тоже может оказаться слабым звеном при таком общем весе всей конструкции, как мне кажется.

При следующей встрече с лифтом, вскроем и проверим данный факт, может найдем еще чего слабого)
Спасибо за подсказку
