Нужна помощь Не сохраняет залитые линии

Alex85

Новый пользователь
Всем привет! подскажите, делаю макеты в корле(заливаю черным то что надо гравировать) но при открытии в программе езкад выводит только линии, то есть надо в ручную заливать каждую гравируемую часть. Я думаю что я не большого ума) Помогите как быть или всегда надо в ручную заливать?

Спасибо!


igorzh

Активный участник
Господи, тай мне способность оставаться в спокойствии!
Заливка в ЕЗкаде осуществляется с помощью заполнения нужной области часто расположенными линиями, по которым "бежит лазер". Корел к этому процессу не имеет никакого отношения. Есть совокупность границ,линий. И вы должны уже в ЕЗкаде задать те области, которые надо заливать. Ведь штриховка линиями она для разных материалов и областей разная. Так что придется всё делать ручками. Особенно мило бывает, когда из под корела входят области с перекрывающимися линиями - вот уж где простор для проявления глюков!


Alex85

Новый пользователь
Господи, тай мне способность оставаться в спокойствии!
Заливка в ЕЗкаде осуществляется с помощью заполнения нужной области часто расположенными линиями, по которым "бежит лазер". Корел к этому процессу не имеет никакого отношения. Есть совокупность границ,линий. И вы должны уже в ЕЗкаде задать те области, которые надо заливать. Ведь штриховка линиями она для разных материалов и областей разная. Так что придется всё делать ручками. Особенно мило бывает, когда из под корела входят области с перекрывающимися линиями - вот уж где простор для проявления глюков!


Спасибо за ответ!

Дай бог вам оставаться спокойным!

Подскажите а в какой программе я могу немного упростить себе жизнь? Так не выходит залить то что надо(видимо как вы и сказали линии пересекаются)


MaxiMarker

Профи
Подскажите а в какой программе я могу немного упростить себе жизнь?
У Вас есть 3 пути:

1. Продать станок и больше никогда не заниматься лазерной гравировкой (сильно упростит вашу жизнь).
2. Нанять работника, который знает и понимает, как работает лазерный станок и как нужно готовить макеты и УП.
3. Разобраться во всём самому - что такое "правильный" векторный макет, как его готовить в векторном редакторе, что такое "штриховка" (заливка) в программе EzCad2, как влияют другие параметры на результат гравировки и т.д.


igorzh

Активный участник
Подскажите а в какой программе я могу немного упростить себе жизнь?
Корел прекрасно подходит для этих целей, как и любая другая векторная программа с которой есть навык общения. После автоматической трассировки, как правило вылезают такие штуки: Область черная, и в ней белое отверстие какое-то. В итоге получается, что и в черной области есть отверстие, и само отверстие - это тоже объект. Получается, что их границы совпадают, но на глаз это не видно. Если скормить это ЕЗкад, то она покрасит все едино, упорно не замечая внутренние объекты. Если макет простой - надо ручками найти все эти пересекающиеся фрагменты и убрать лишнее. Если не простой - то, как показала практика, автоматизация процесса меняет одни глюки на другие. И опять приходится ручками... Но в кореле этим заниматься несоизмеримо удобнее, нежели в китайском поделии.


jek44

Активный участник
Спасибо за ответ!

Дай бог вам оставаться спокойным!

Подскажите а в какой программе я могу немного упростить себе жизнь? Так не выходит залить то что надо(видимо как вы и сказали линии пересекаются)
Ещё можно ваш залитый текст экспортировать из корел в форматах изображения, например .ipg, .bmp , открыть его в ezcad как картинку и гравировать, указав необходимое разрешение.


shatrovmax

Активный участник
Ещё можно ваш залитый текст экспортировать из корел в форматах изображения, например .ipg, .bmp , открыть его в ezcad как картинку и гравировать, указав необходимое разрешение.
Как по мне - этого делать категорически не стоит...
Этот вариант добавляет еще большую проблему - правильное выставление порога белого, а это тот еще квест!


Alex85

Новый пользователь
У Вас есть 3 пути:

1. Продать станок и больше никогда не заниматься лазерной гравировкой (сильно упростит вашу жизнь).
2. Нанять работника, который знает и понимает, как работает лазерный станок и как нужно готовить макеты и УП.
3. Разобраться во всём самому - что такое "правильный" векторный макет, как его готовить в векторном редакторе, что такое "штриховка" (заливка) в программе EzCad2, как влияют другие параметры на результат гравировки и т.д.
Спасибо конечно. Но если я не заблуждаюсь форумы существуют чтобы помогать людям советом.
Я понимаю вы родились и сразу были спецом в гравировке. Но увы не все такое. Чтобы оставлять подобные Комменты думаю вы могли написать как новичку с этим разобраться. А язвить, ну вообщем у вас столько же сил наверное заняло бы просто скинуть ссылку на учебный материал.


Alex85

Новый пользователь
Не подскажете где п
Как по мне - этого делать категорически не стоит...
Этот вариант добавляет еще большую проблему - правильное выставление порога белого, а это тот еще квест!
о
Как по мне - этого делать категорически не стоит...
Этот вариант добавляет еще большую проблему - правильное выставление порога белого, а это тот еще квест!
можно про это можно почитать?


jek44

Активный участник
Как по мне - этого делать категорически не стоит...
Этот вариант добавляет еще большую проблему - правильное выставление порога белого, а это тот еще квест!
Нет в этом абсолютно ни какой проблемы если знаете где настроить. А если речь идёт о фигурах залитых чёрным, то и вовсе нет нужды пугаться. У Вас с ним моментом есть сложности? Спросите, расскажу.


Alex85

Новый пользователь
Нет в этом абсолютно ни какой проблемы если знаете где настроить. А если речь идёт о фигурах залитых чёрным, то и вовсе нет нужды пугаться. У Вас с ним моментом есть сложности? Спросите, расскажу.

Я пытался найти раздел где не гравировать белый цвет, но не нашел. Можете подсказать?


Alex85

Новый пользователь
Нет в этом абсолютно ни какой проблемы если знаете где настроить. А если речь идёт о фигурах залитых чёрным, то и вовсе нет нужды пугаться. У Вас с ним моментом есть сложности? Спросите, расскажу.

Я не ругался, если это ко мне. Я попросил помощи и как посыпались комментарии того что лучше продать и забыть. Такое чувство что я что то унизительное написал. Честно говоря даже не знаю почему многие кто отписался в тком ключе это написали. Как новое модное слово хейтеры.


jek44

Активный участник
Я не ругался, если это ко мне. Я попросил помощи и как посыпались комментарии того что лучше продать и забыть. Такое чувство что я что то унизительное написал. Честно говоря даже не знаю почему многие кто отписался в тком ключе это написали. Как новое модное слово хейтеры.
Не стоит обижаться) все с чего то начинали, не пройдёт и месяца, сами будете здесь давать советы новичкам. А пока не останавливайтесь, спрашивайте.
Сегодня доберусь до станка, сделаю скрины. Хотя конечно и вектора не плохо бы научиться редактировать, убирать пересечения, объединяя слитно пишущеся буквы. Тогда заливка в EZCAD проходит корректно


Alex85

Новый пользователь
Не стоит обижаться) все с чего то начинали, не пройдёт и месяца, сами будете здесь давать советы новичкам. А пока не останавливайтесь, спрашивайте.
Сегодня доберусь до станка, сделаю скрины. Хотя конечно и вектора не плохо бы научиться редактировать, убирать пересечения, объединяя слитно пишущеся буквы. Тогда заливка в EZCAD проходит корректо


Спасибо вам!

Пересекающие линии понял как удалять, вернее я соединяю(объедению). Уже пробовал разные форматы(но понял что это не работает). А вот если сохраняю как картинку то гравирует белую подложку, но пока искал как что изучил программу)


jek44

Активный участник
Спасибо вам!

Пересекающие линии понял как удалять, вернее я соединяю(объедению). Уже пробовал разные форматы(но понял что это не работает). А вот если сохраняю как картинку то гравирует белую подложку, но пока искал как что изучил программу)
Вы бы выложили серин, как что и где у вас не получается. Был бы более предметный разговор.


Alex85

Новый пользователь

Вложения

  • cranium-1296403_640.png
    356 KB · Просмотры: 313

Сигизмунд

Активный участник
Вот этот фаил пытаюсь сделать
И как по вашему должно заштриховаться? само подобрать серые спектр цветов?
1. Если ваш файл в векторе(в кривых): скорее всего он "рисовался" слоями и при переводе в plt вы получите файл плотерной резки который берет в себя только абрисы ..которые в вашем случаи наложены друг на друга тем самым вы получите все цвета черным при штриховки и скорее всего весь рисунок будет черным так как первый фон черный скелет .подложка..
2. Если ваш файл в формате рисунка фото то смысл его переводить в плт? гравировать сразу как картинку в самой изкад с учетом пропуска серого ..
если уж прям ваще через плт охото но у вас картинка то по типу таких файлом возможно (можно намного лучше качество добиться но не заморачивался 5 минут работы)


Вложения

  • череп плт.plt
    433,5 KB · Просмотры: 318
  • Скриншот 06-09-2019 225654.png
    Скриншот 06-09-2019 225654.png
    201,4 KB · Просмотры: 332

jek44

Активный участник
Вот этот фаил пытаюсь сделать
А какой результат вы предполагаете получить в итоге , отгравировав это изображение? Картинку в оттенках серого?

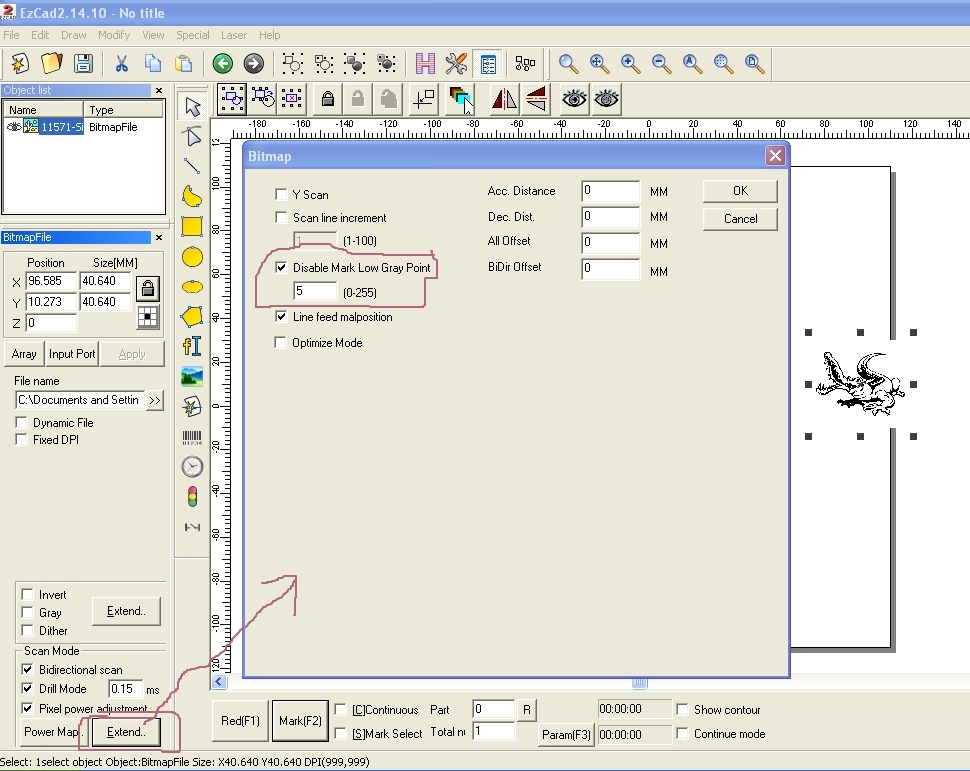

Тогда зачем цветная заливка? переведите ее в градации серого в формате растра и гравируйте как изображение в ezcad. Чтобы чистый белый не гравировался настройте вот таким образом. Чем больше значение в указанном окне, тем более темные оттенки относительно белого не будут гравироваться. Для белого 5-10 обычно достаточно.
гр ф.jpg
