Нужна помощь Гравирует полосами

[Silver]

Всем доброго дня!

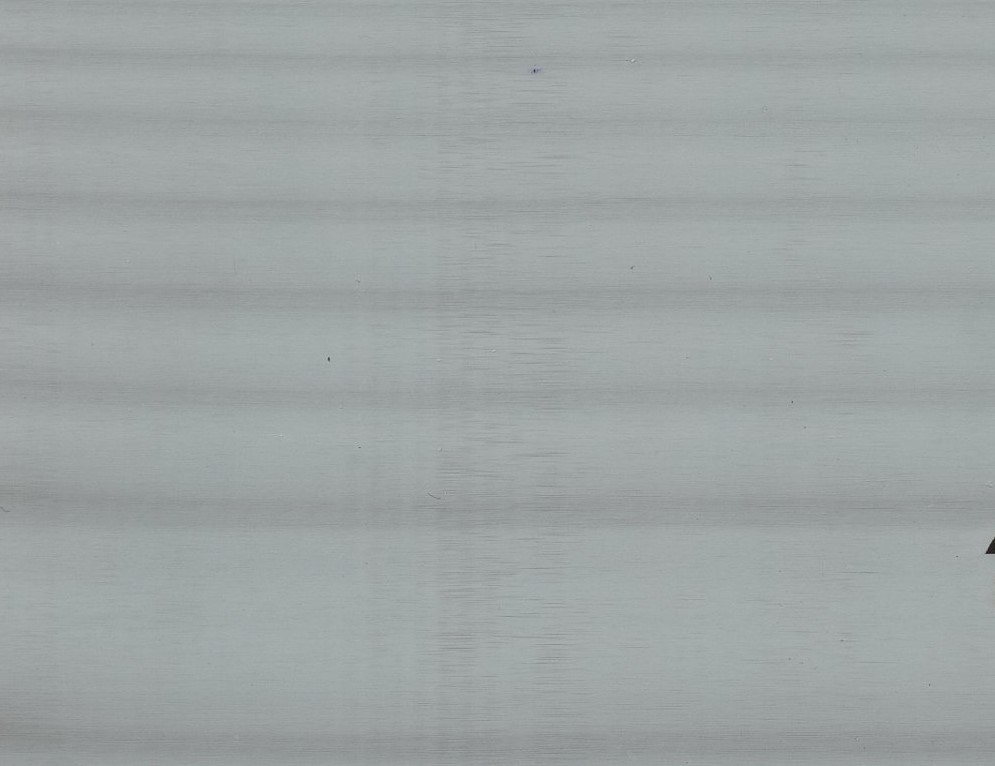

Столкнулся с искажениями в виде неоднородной гравировки на анодированном алюминии (черном) в виде повторяющихся не понятно по какому закону серых полос. Юстировка и смазка производилась. Epilog mini 24 35W.
Прошу помочь, спасибо!



[Artyr_K2]

Сам алюминий возможно с изъянами? Для проверки можно загравировать рядом но со смещением, если дефект по одной линии то скорей всего такой алюминий.



[Silver]

Нет, пробовал. Без полос гравирует узкие участки, около 5 см., а вот сантиметров 15+ уже начинает полосить. Подозреваю только на излучатель



[igorzh]

В микроскоп посмотреть - нет ли там муара, нет ли там смещения линий. Грешить на источник было бы как-то странно, скорее гальванометры, и тогда наличие неравномерного смещения это покажет. Но вообще мало данных.



[Silver]

Если смотреть под микроскопом, то создается впечатление, что полосы возникают от не полного прожига материала. Ощущение, что проседает мощность



[igorzh]

Ну по судите сами - у вас есть устойчивая картина дефекта - регулярные полосы. Это значит, что грешить на какие-то случайные процессы не следует. Тогда я бы начал смотреть насколько это все повторяется от раза к разу, по какой оси идет дефект. Раз такая регулярность, то скорее всего что-то в сканаторе, может зеркало, но лично мне информации мало для предположений.



[Silver]

Полосы чередуются то часто, то реже, бывает их вообще нет. Если гравировать узкий участок, то их нет. Я так и не понял до конца закономерность этого геммороя. Как я понимаю устройство моего станка - там нет сканаторов.



[MaxiMarker]

Раз такая регулярность, то скорее всего что-то в сканаторе

Челвек вроде в начале написал, что станок у него Epilog mini 24 35W. А это СО2 планшетный станок. Там нет сканаторов...



[halkru]

Полосы чередуются то часто, то реже, бывает их вообще нет

Как вариант проверить внешнюю питающую среду 220 В. Бывает сосед на линии включает компрессор 5 кВт, и результат..



[igorzh]

Челвек вроде в начале написал, что станок у него Epilog mini 24 35W. А это СО2 планшетный станок. Там нет сканаторов...

Блин, точно. Привык, что тут читаю в основном про маркираторы волоконные...
Но все равно, если предположить, что гравировка по Х идет по горизонтали, то получается полошение по Y. Это вряд ли зависит от помех - помехи дают нерегулярность, а тут "интерференционная картинка", значит оптика. Но если оптика - то картина будет повторяться независимо от начала координат и работы. Но я бы всё же проверил, что муар не от наложения соседних проходов. Сделать шаг заведомо больше и проверить. Мне кажется, что это муар от того, что механика плохо настроена, линии частые, и в некоторых местах шаг между линиями меняется, отсюда муар. Вот 90%, что это



[Silver]

Как вариант проверить внешнюю питающую среду 220 В. Бывает сосед на линии включает компрессор 5 кВт, и результат..

Пробовал только от ИБП, все то же...



[ilya37rus]

Заземление есть? Может охлаждение трубы, у меня раз на раз не получалось, сам намучался пока нашел, менял трубки охлаждайки



[shatrovmax]

А проблема на одном месте или в разных?
Возможно кривая направляйка, и в некоторых местах луч отклоняется от середины линзы. Визуально может этого и не видно, а при гравировке вылазит.



[Silver]

Заземление есть? Может охлаждение трубы, у меня раз на раз не получалось, сам намучался пока нашел, менял трубки охлаждайки

Заземления отдельного нет, у меня труба металлическая с воздушным охл.



[Silver]

Заправил трубу. При тестировании на макс мощности она падала минут за 10 вдвое. Мастер сказал, что зеркала внутри трубы пришлось юстировать. Сейчас не "полосит", но только после прогрева (точную методику пока не схватил).
