Гравировка на стекле.

Samat

Участник
Дорогие форумчане прошу опираясь на данное видео сказать это сделано на волоконнике?
Имею:
Raicus
30watt
Линза 100*100 и также 300*300.
Что можно сделать на моем станке связанное со стеклом? Подскажите пожалуйста,поделитесь своим опытом.

Отправлено с моего SM-A105F через Tapatalk


3008438

Активный участник
Дорогие форумчане прошу опираясь на данное видео сказать это сделано на волоконнике?
Имею:
Raicus
30watt
Линза 100*100 и также 300*300.
Что можно сделать на моем станке связанное со стеклом? Подскажите пожалуйста,поделитесь своим опытом.

Отправлено с моего SM-A105F через Tapatalk
Цо/galvo

Отправлено с моего DUK-L09 через Tapatalk


3008438

Активный участник
Не понял что вы хотели сказать? Расшифруйте пожалуйста

Отправлено с моего SM-A105F через Tapatalk
Ну цошник это.Не классический волоконник ,а цошник.Для пластика ,кожи,стекла,бумаги,дерева. и т.Д.

Отправлено с моего DUK-L09 через Tapatalk


Samat

Участник
Ну цошник это.Не классический волоконник ,а цошник.Для пластика ,кожи,стекла,бумаги,дерева. и т.Д.

Отправлено с моего DUK-L09 через Tapatalk
Теперь понял. А если постараться можно как нибудь и что нибудь заколхозить? И добиться хоть какой либо гравировки на стекле?

Отправлено с моего SM-A105F через Tapatalk


3008438

Активный участник
Теперь понял. А если постараться можно как нибудь и что нибудь заколхозить? И добиться хоть какой либо гравировки на стекле?

Отправлено с моего SM-A105F через Tapatalk
Писали что фольгу клеили или серебрянкой красили и какието мази и т.Д. но это гемор я и не пробовал.Хоть какаято это стекло на лист железа и в перевернутом виде надпись.Но опять же...Не для того он придуман.

Отправлено с моего DUK-L09 через Tapatalk


Сигизмунд

Активный участник
Дорогие форумчане прошу опираясь на данное видео сказать это сделано на волоконнике?
Имею:
Raicus
30watt
Линза 100*100 и также 300*300.
Что можно сделать на моем станке связанное со стеклом? Подскажите пожалуйста,поделитесь своим опытом.

Отправлено с моего SM-A105F через Tapatalk
салфетку смоченную клеют на стекло и гравируют на волоконике ..но надо режимы подбирать долго.. Можно под стекло положить металл фокус на металл и гравировать ..окалина останется на стекле на форуме где-то были образцы ..поиск..


Zavodskoy

Новый пользователь
Тогда по другому спрошу)) Какие конкретно модели стоят на маркере?


halkru

Константин
Но если это секрет, то ладно)
Да какой секрет?) Обычный стеклянный излучатель с водяным охлаждением, как и в простых Китайских СО2 станках, обычная сканаторная голова, только с зеркалами с просветлением под 10.6 мкм, что значит модель - не понятно.


Zavodskoy

Новый пользователь
Да какой секрет?) Обычный стеклянный излучатель с водяным охлаждением, как и в простых Китайских СО2 станках, обычная сканаторная голова, только с зеркалами с просветлением под 10.6 мкм, что значит модель - не понятно.
Мне интересно как они (излучатель и головка) стыкуются друг с другом, настройка луча в центр головки. И ещё интересно, какими мощностями источника ограничивается это всё (если ограничивается вообще) сканатором? На каких длинах волн это все работает?
Или подскажите, где изучить можно)) как гуглить ?:)


jek44

Активный участник

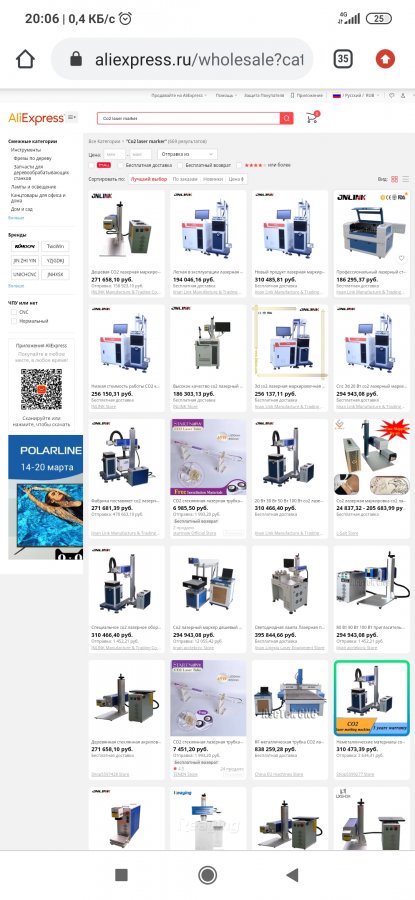

Коллега, элементарно же. На АлиЭкспресс задайте поиск Co2 laser marker. Куча предложений, там характеристики и видео . И частично ответы на ваши вопросы.


TommyGun

Активный участник
Мне интересно как они (излучатель и головка) стыкуются друг с другом, настройка луча в центр головки. И ещё интересно, какими мощностями источника ограничивается это всё (если ограничивается вообще) сканатором? На каких длинах волн это все работает?
Стыкуются механически, тупо прикручиваются. Разумеется при изготовлении центры выходные излучателя и входные головки должны совпадать.
У меня на моем это пазы. Между головкой и излучателем устанавливается коллиматор. Для сканаторных вариантов возможна установка либо излучателя как в классическом резаке, т.е. «стекло», либо RF излучатель в металле. Второй вариант, конечно, существенно лучше, там можно легко частоту под 100kHz пускать. Не говоря уже о том, что он гораздо долговечнее, надежнее, качество луча и тд и тп. Обычно RF излучатели ставят 30-50 ватт. Но все зависит от задач, если вам нужно огромное поле 400х400 то там сотка не помешает..
Длина волны у CO2 в 10 раз больше волоконника и все элементы тракта (излучатель, коллиматор, зеркала сканатора, объектив на выходе) должны быть для этой длины волны - 10.6um
Я недавно собрал свой второй станок - CO2 маркер, могу ответить на вопросы.


Zavodskoy

Новый пользователь
Стыкуются механически, тупо прикручиваются. Разумеется при изготовлении центры выходные излучателя и входные головки должны совпадать.
У меня на моем это пазы. Между головкой и излучателем устанавливается коллиматор. Для сканаторных вариантов возможна установка либо излучателя как в классическом резаке, т.е. «стекло», либо RF излучатель в металле. Второй вариант, конечно, существенно лучше, там можно легко частоту под 100kHz пускать. Не говоря уже о том, что он гораздо долговечнее, надежнее, качество луча и тд и тп. Обычно RF излучатели ставят 30-50 ватт. Но все зависит от задач, если вам нужно огромное поле 400х400 то там сотка не помешает..
Длина волны у CO2 в 10 раз больше волоконника и все элементы тракта (излучатель, коллиматор, зеркала сканатора, объектив на выходе) должны быть для этой длины волны - 10.6um
Я недавно собрал свой второй станок - CO2 маркер, могу ответить на вопросы.
Благодарю за развернутый ответ :good:
