Делюсь опытом Dag-tools and волоконник raycus, 30w

Dag-tools

Участник
Доброго времени суток, комьюнити!

Вот и радость пришла в нашу саклю!
Зовут меня Магомед Абдулаев, тружусь и работаю высока в экологически чистых, альпийских горах Дагестана.
Занимаюсь, как и почти все своим любимым делом. У каждого оно свое, ну а у меня, это разработка и производство столярных инструментов, оснастки, и всякого рода помощников для комьюнити мастеров!

У нас на базе на данный момент два фрезерных станка ЧПУ
1. ISEL Euromod 65 (Немец), с полем 650х650х210 мм.
2. Самодельный станок от Воронежского мастера (Серега), с полем 400х300х100 мм.​

Озадачились мы приобретением еще и лазерного оптико волоконного гравера (маркера), в связи с чем я зарегился на форуме Halk.ru пару месяцев тому назад по рекомендации форумчанина с кем я общаюсь лично. Покурив темы всего что мне интересно, было принято решение о приобретении станка с нижеследующими параметрами.

Мощность лазерного источника : 30 Вт
• Система управления: Beijing JCZ Technology. EzCad 2...
• Поддерживаемое программное обеспечение: EZCAD 2.12-2.14.
• Поддерживаемые операционные системы: Win 7,8,10.
• Срок службы лазерного источника (Данные завода изготовителя): 100 000 ч.
• Управление мощностью лазера: Послойно из програмного обеспечения.
• Охлаждение лазерного источника: Воздушное.
• Поле: Cтандартно: 110х110 + 300х300мм.
• Электроника: Оригинальная плата JCZ USB CARD - EZCAD (Пекин).
• Гальванометрический сканатор: SINO-GALVO (Пекин).
• Источник излучения: Стандартно: Maxphotonics, Raycus, JPT, IPG 30W.
Поворотная Ось: (4ая ось).

Промониторив наш Российский рынок пришли к горькому разочарованию, от необоснованного ценообразования на подобные станки. Сами мы произведя инструменты и изделия не худшего качества чем другие, мы не пытаемся столь алчно накручивать маржу на свои изделия. И сильно огорчает положение нашего народа, нашей страны глядя на эту обстановку. Ну да ладно, хватит лирики, погнали дальше.

Встал вопрос покупки станка у нашего старшего брата поднебесного. Вот тут нам помогли наши знакомства, землячество и прочее. Выйдя на Дагестанцев проживающих в Китае, пообщавшись с ними, нам был выделен Китаец для оказания помощи в этом направлении. Не скажу что Китаец хорошо говорит по русски, но все же куда более чем многие из нас на Китайском:lol:. Перед китайцем были поставлени задачи, и скажу вам с ними он справился в два счета, оперативно нами были получены предложении и в кратчайшие сроки рассмотрев их, было решено однозначно приобретать станок в Китае, потому как станок стал в два раза дешевле чем аналогичный в России.
Оплатив выставленный нам счет мы терпеливо ждали один месяц, и в один из прекрасных внесенных дней 2020 года, мне востапп постучался еще один человек (Китаец) с Москвы, и информировал о поступлении груза на мое имя. Китаец в течении пару дней передал груз в ТК, и спустя еще неделю мы встречали свой заветный станок в городе Порт-Петровск ныне Махачкала! И буквально вот вчера сын привез мне его из Махачкалы.

Немного о покупке с Китая:
Не скажу что стоит доверять на все 100% Китацам! Ибо пытались мне по не знанию подсунуть не фабричный станок, но слава Богу есть этот форум, есть друзья, с кем можно обсудить эти вопросы, и в одной из тем на этом форуме я задавал вопросы по поводу выявления не фабричной платы и прочего, спасибо мне тут помогли и ответили.

Естественно все мы люди, посему нам свойственно переживать, бояться за всякого рода риски, подводные камни. И подобные чувства охватывали и меня, после того как по собственному желанию расстался с некой энной суммой, что для нас и не маленькая!

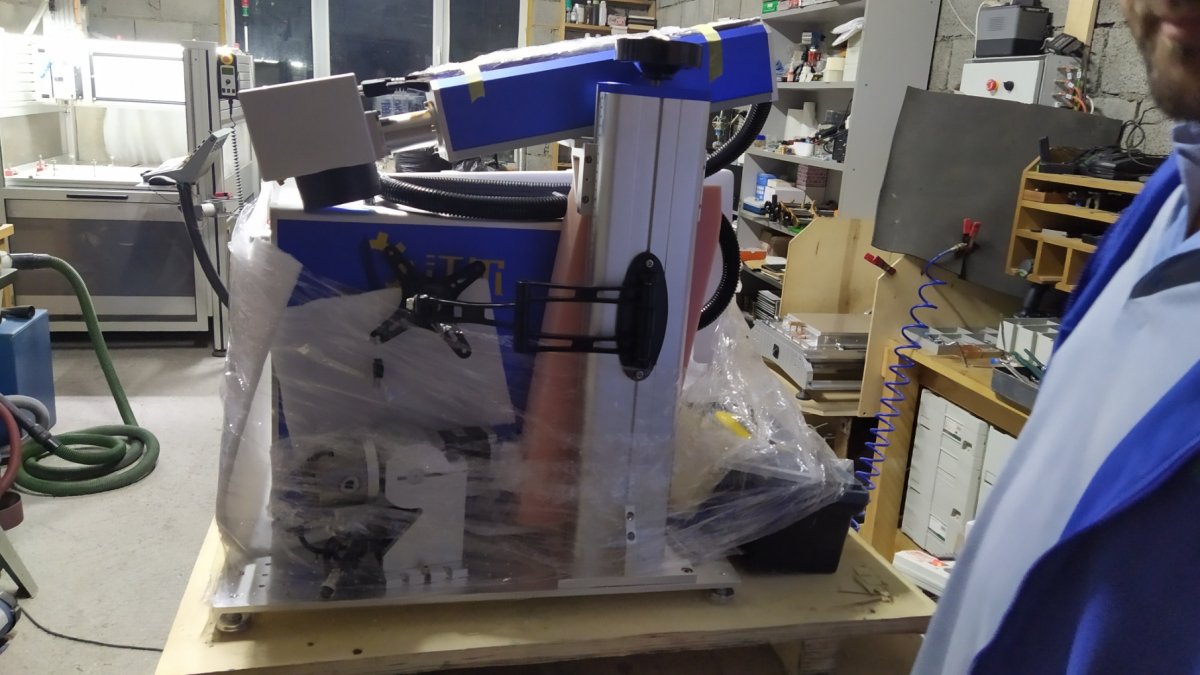

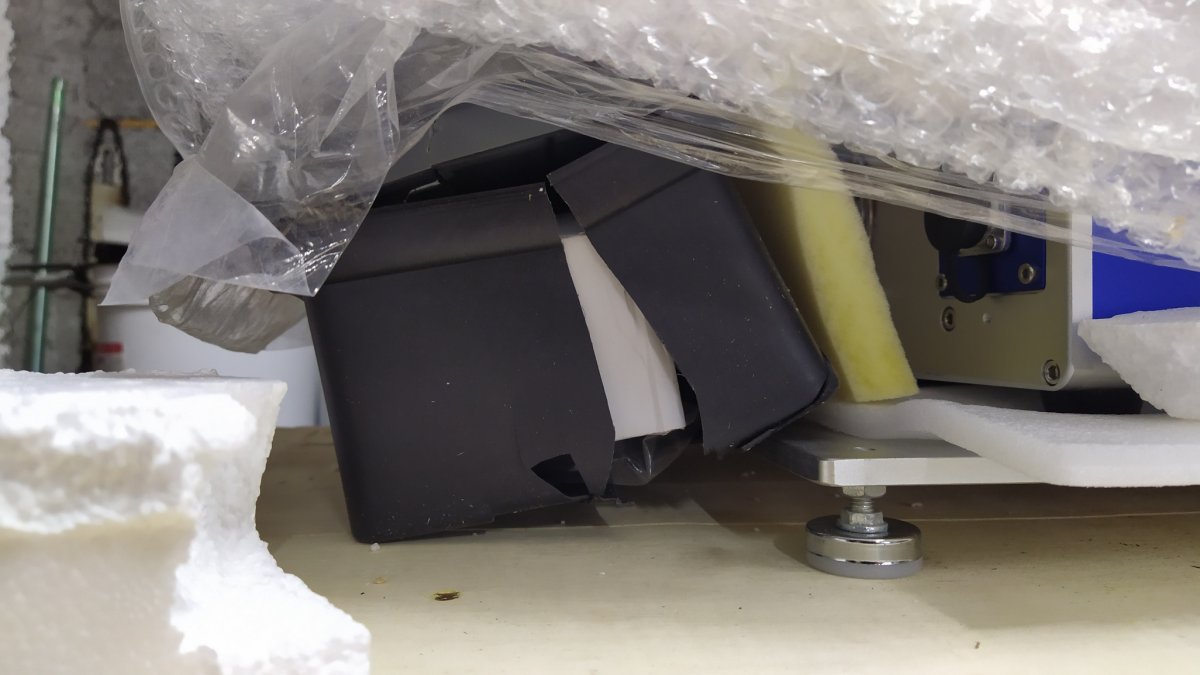

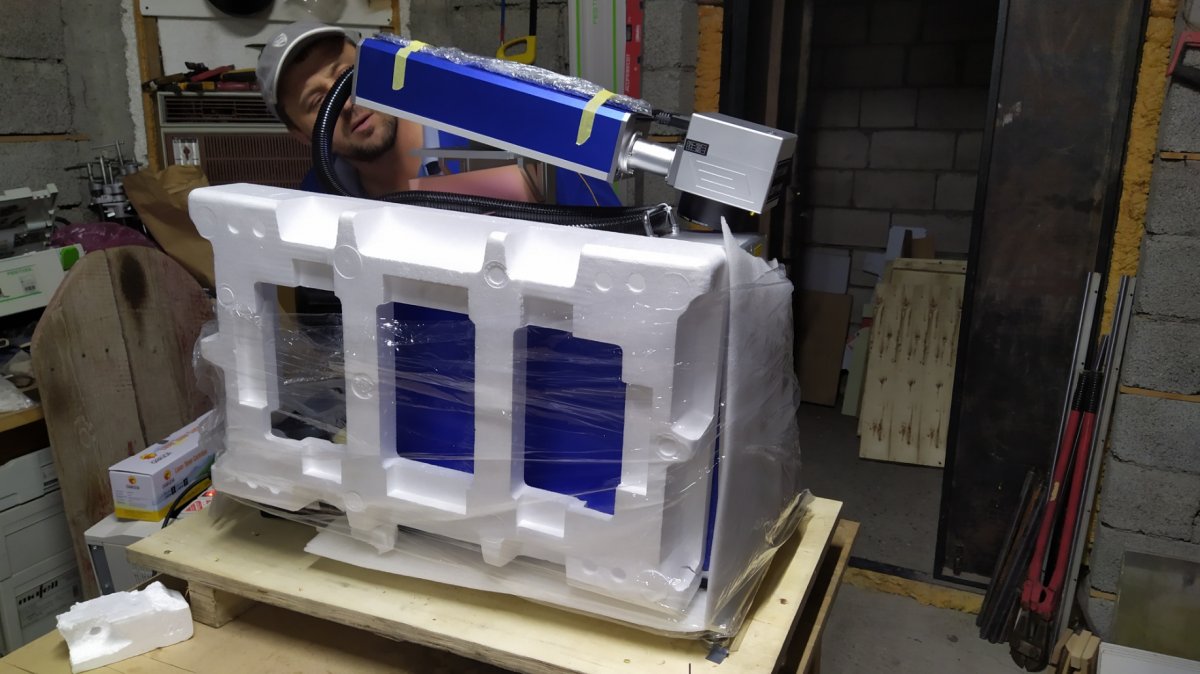

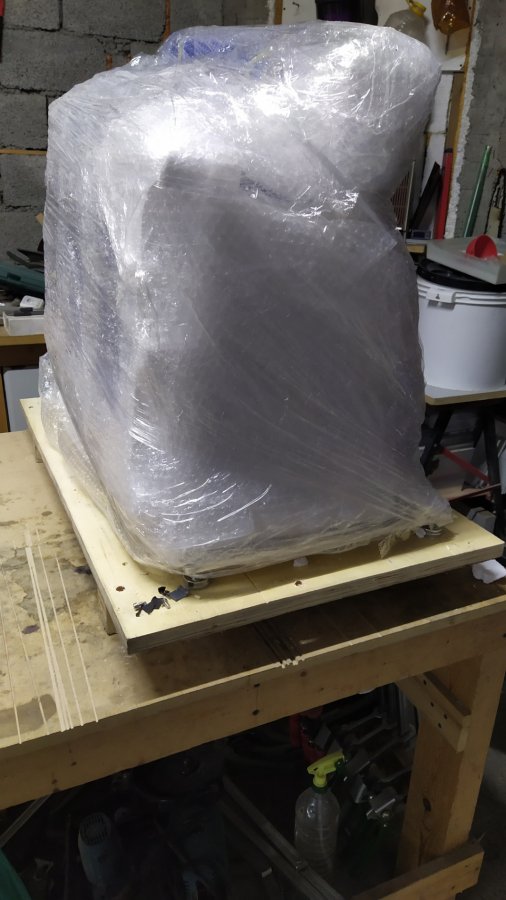

И не беспочвенны были мои переживании, станок (упаковка), как по мне желает оставлять лучшего, я бы не смог в такой упаковке отправить станок клиенту. То есть, сама коробка отличного исполнения, но вот внутри, между станком и коробкой не было пенопласта хотя бы, и под станиной по центру не подложили кусок мдф или фанеры, для предотвращения давления сверху. И по этой причине, станина погнулась немного вниз.

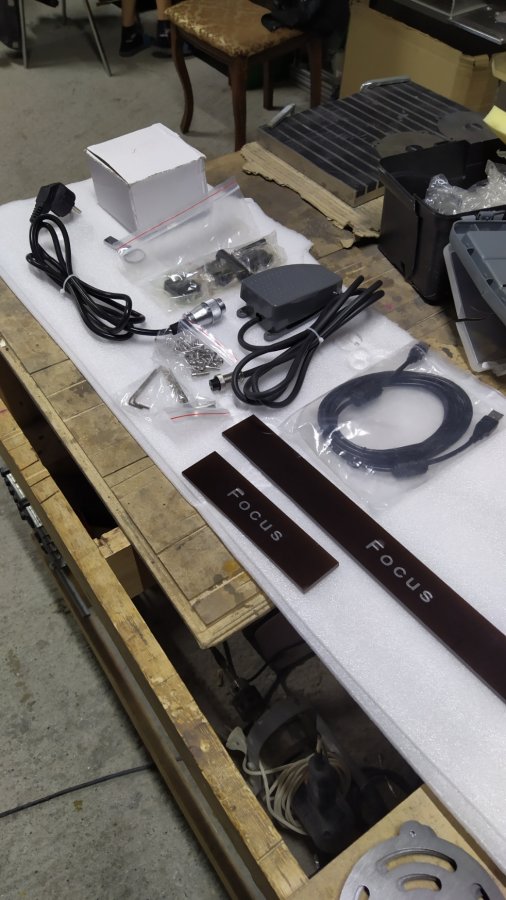

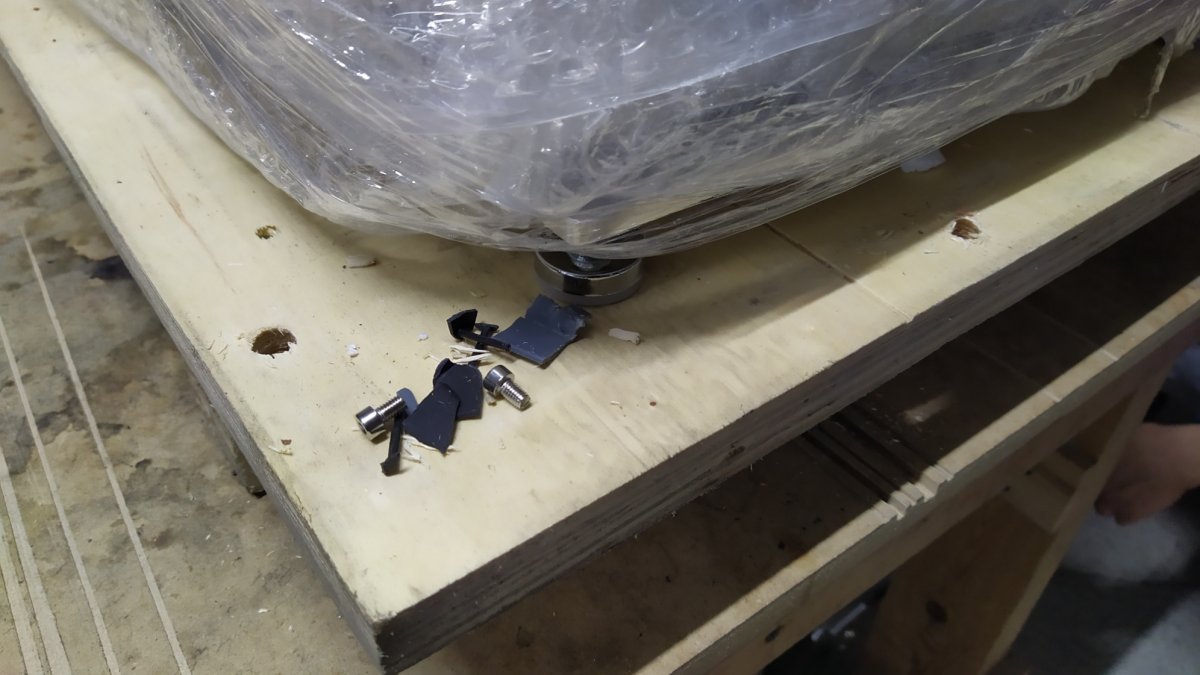

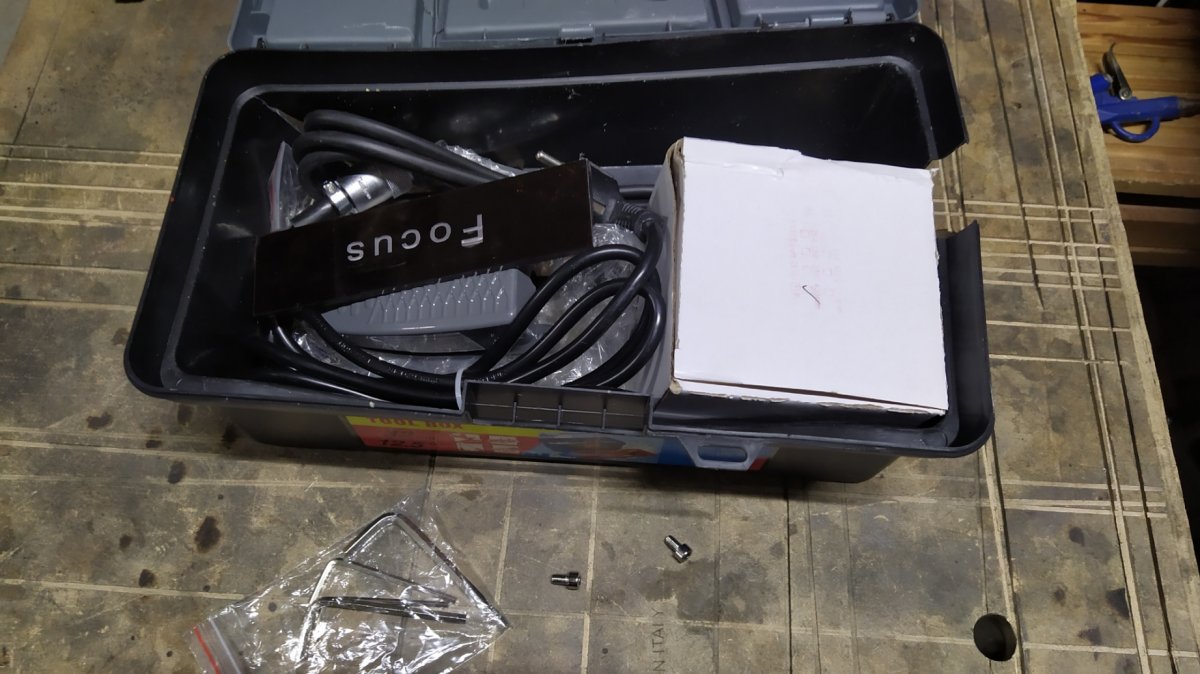

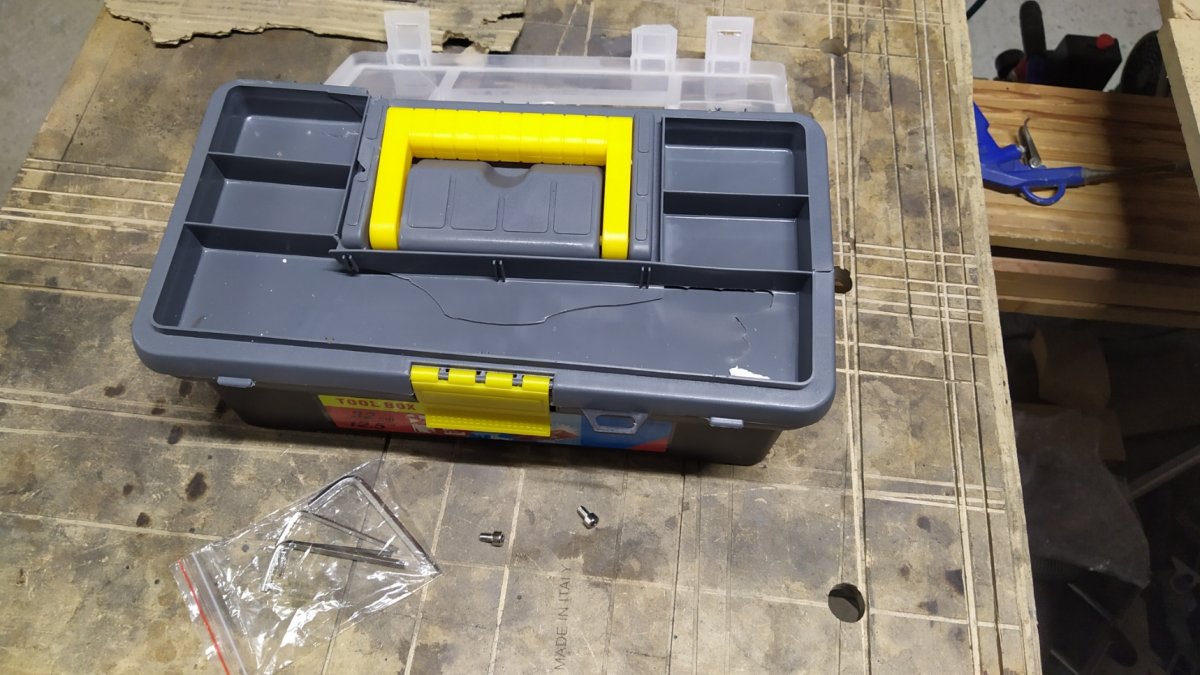

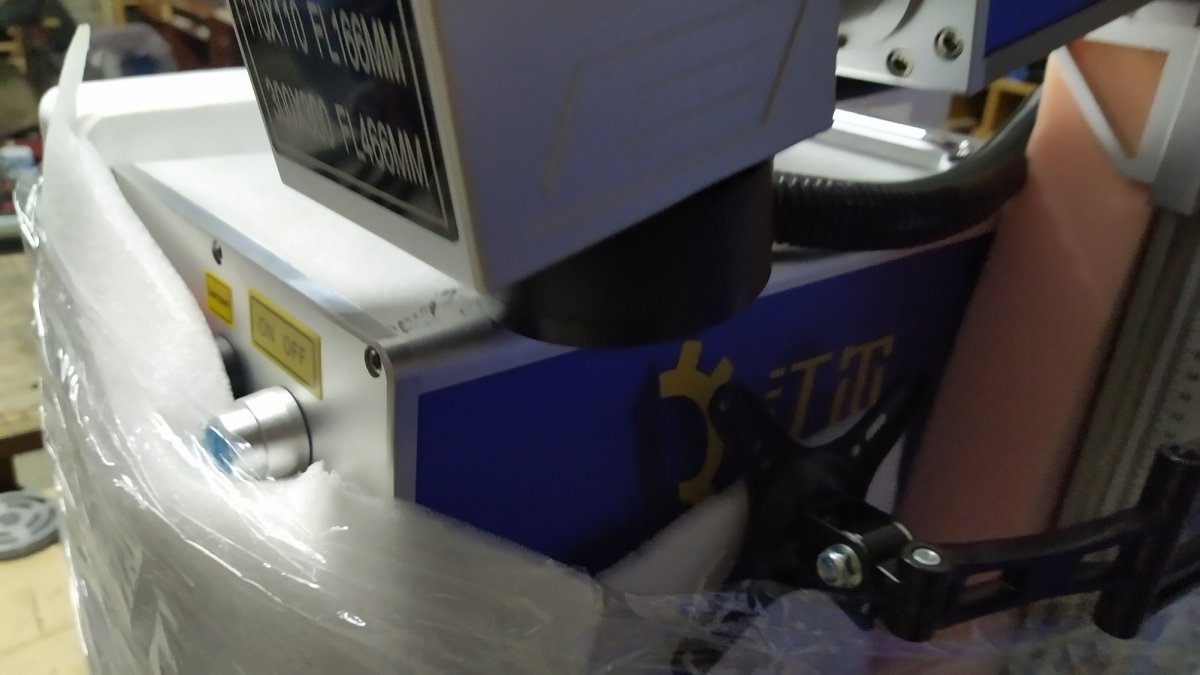

А сама коробка куда упакован был станок приехал разломанным с одного угла, и видно что удар был не детским! Сужу по тому как открыв коробку нашим глазам открылась не приятная картина, голова станка вылетело из крепления, винтики открутились и выпали. Крышка линзы отлетело, и сама голова с линзой легла на основной ящик блока управления и немного притерся, и тут слава Богу, с линзой проблем нет, и даже пылинки на линзе не обнаружилось при детальном осмотре. Но вот куда меньше повезло ящику пластиковому с инструментами, с дополнительной линзой, с проводами и флешкой. Этот ящик был разломан на несколько частей, и ему дорога прямиком в мусорный контейнер. Ну и тут все пронесло, кроме самого инструментального ящика, не повреждено ничего, содержимое на все 100% целые и не вредимые.:good:

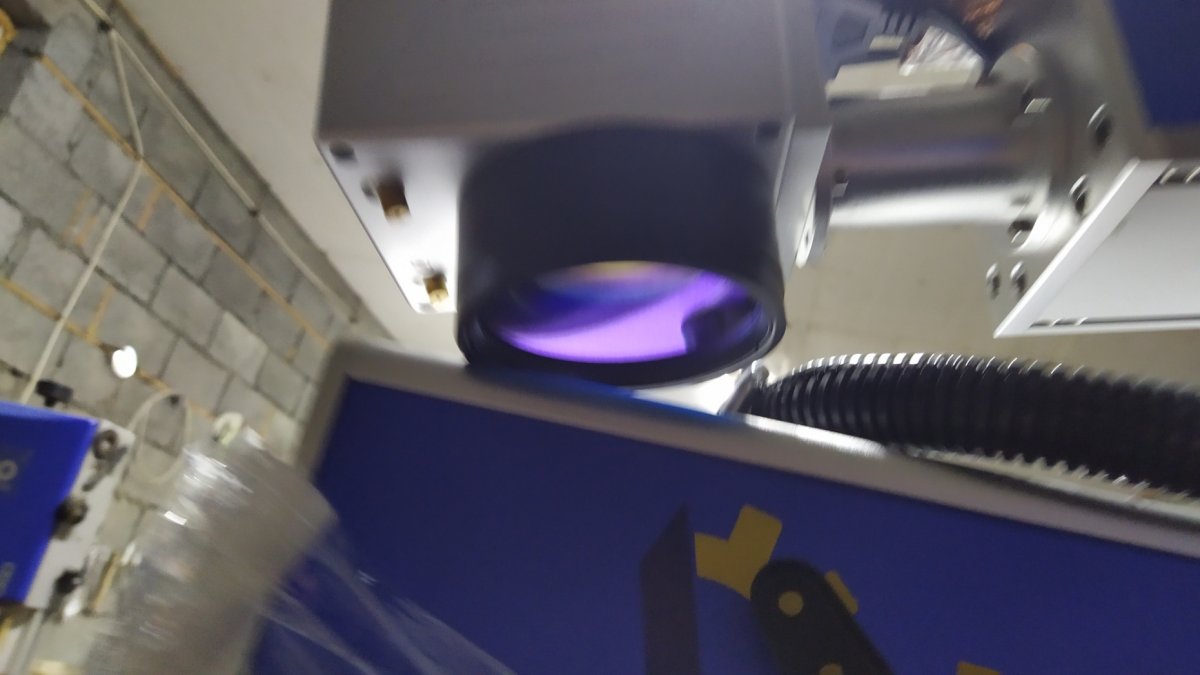

При тщательном осмотре выяснилось, что от удара на куски разломалась крышка с задней части на голове с линзой, это где входят провода от основного блока в голову. Открутив четыре винта, провел осмотр внутренностей головы, слава Богу и тут все цело, если не считать поломной крышки:(.

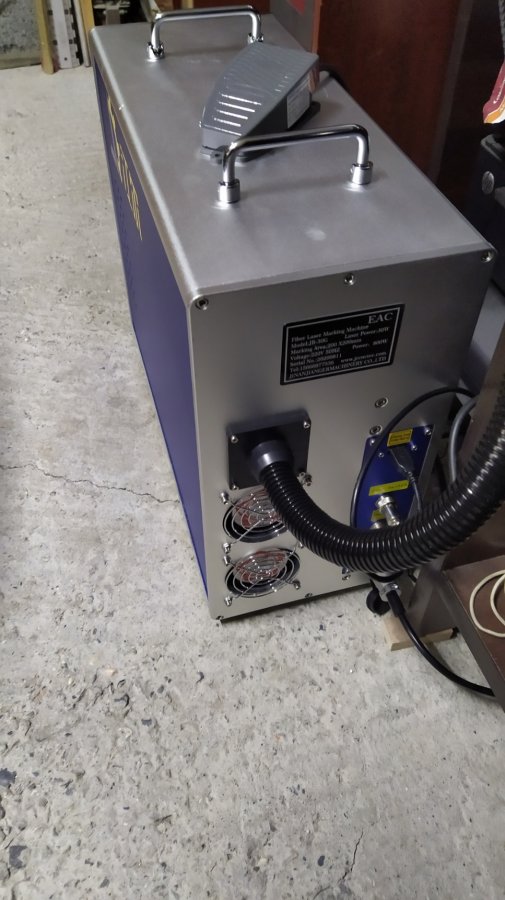

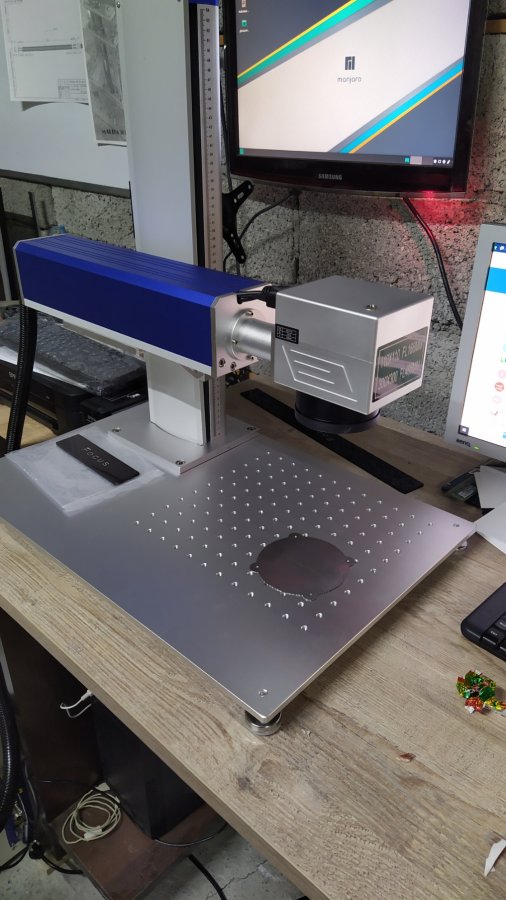

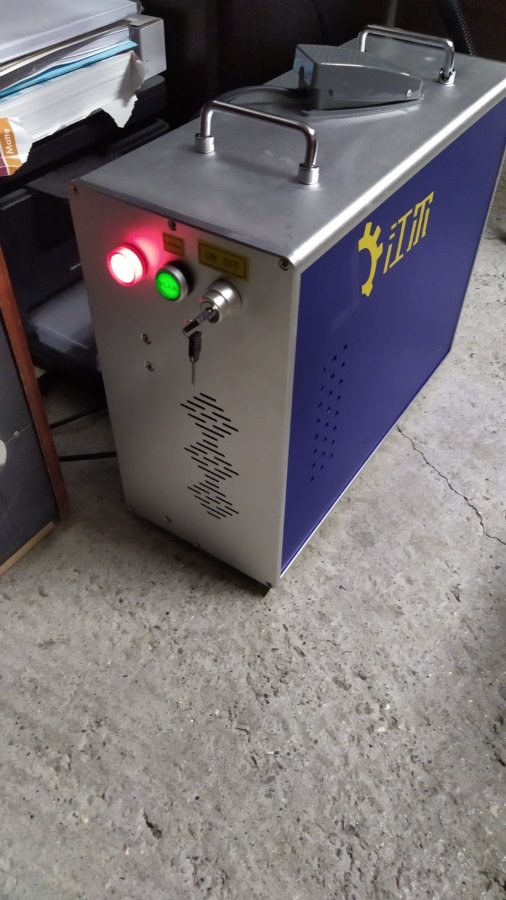

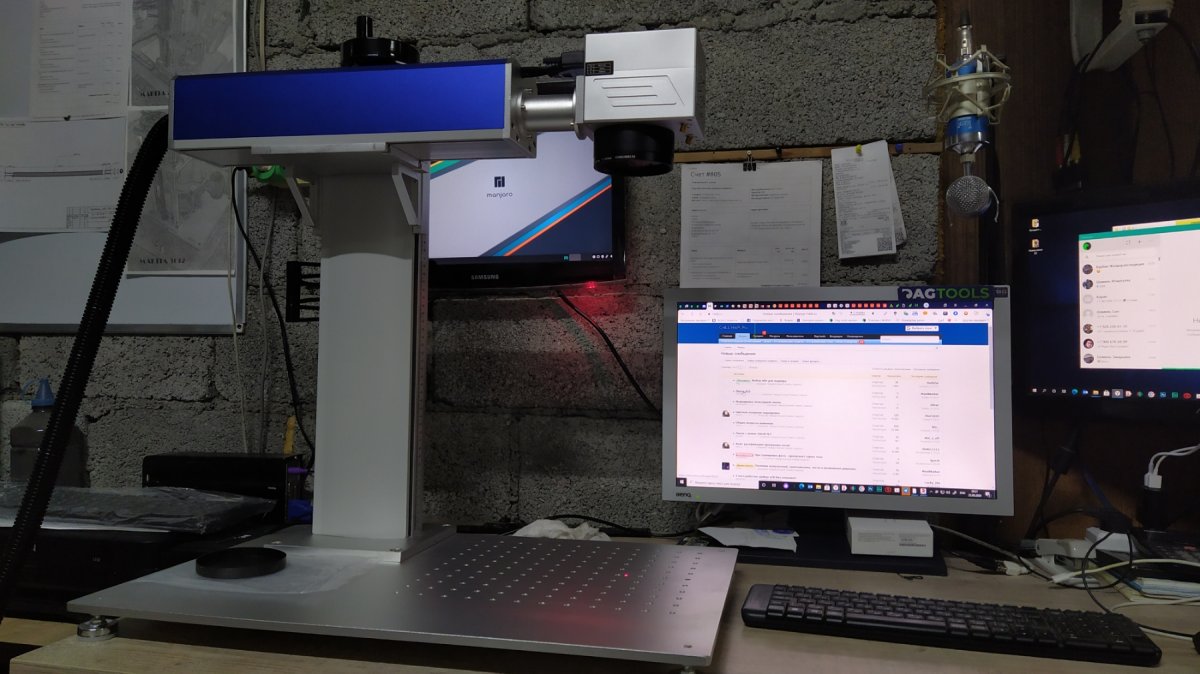

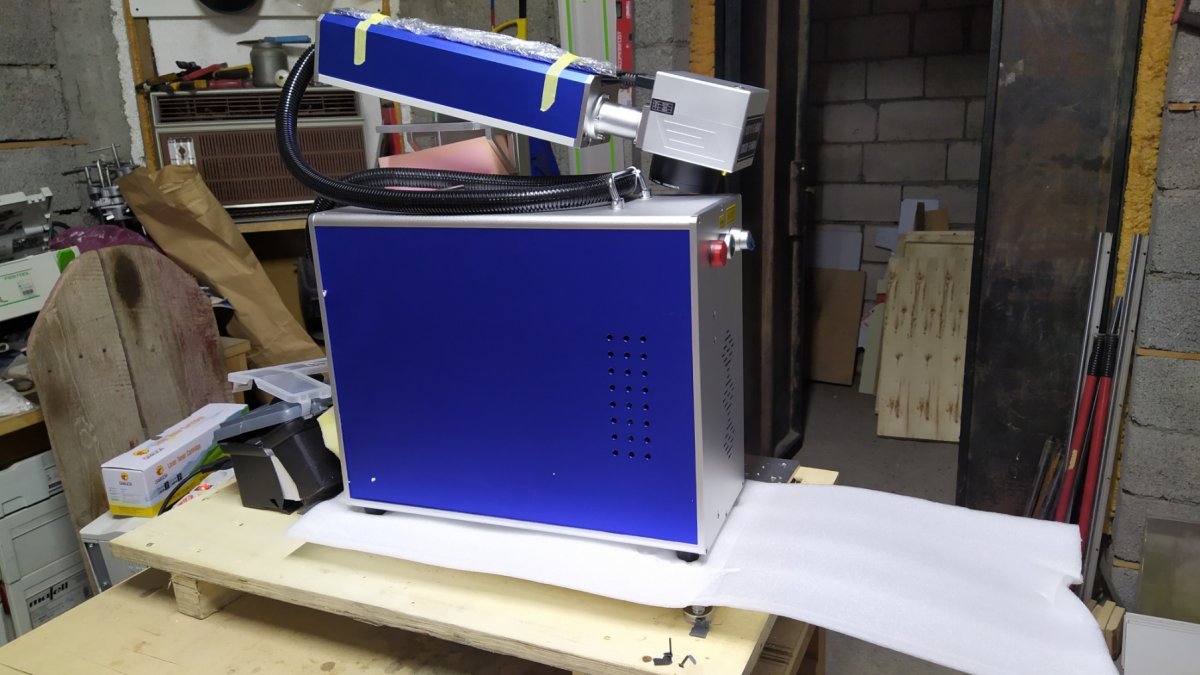

Ну и как же без первого запуска, без пробы пера?! Собрав и установив станок на временное место дислокации, установил с флешки программу что шла в комплекте, русификатор скачал на нашем форуме, опять благодарность форумчанам, низкий поклон вам родные. Запустил первый тест в нашей творческой мастерской Dag-tools. Провел тест на картонной бумаге, потом уже на алюминии, далее уже и на стали Ст3. Результаты превзошли все мои ожидании, и сказать что я рад, это просто ничего не сказать:drinks:!​

Подведя итоги друзья, хочу вам сказать, как бы велик не был риск, каждый решает для себя как поступить! Купить тут станок, но переплатив за него в два раза, либо купить в поднебесной и при этом провести месяц на изжогах;):lol: это решает каждый для себя. Я же не жалею что пошел на этот шаг, ибо бюджет диктовал свои условия!

Ниже фото обзор моей эпопеи, которая завершилась на 99% удачно, чего желаю и всем моим последователям друзья.:pleasantry:

10c16673-a1a7-4e6a-845f-6058239b6b90.jpg 99b24e82-d561-4fea-8f52-c71f65454852.jpg aa015dd6-bec6-4aad-9616-1393b0be302a.jpg IMG_20200925_191114.jpg IMG_20200925_191117.jpg IMG_20200925_191133.jpg IMG_20200925_191407.jpg IMG_20200925_191414.jpg IMG_20200925_191418.jpg IMG_20200925_191422.jpg IMG_20200925_191635.jpg IMG_20200925_191919.jpg IMG_20200925_191933.jpg IMG_20200925_192605.jpg IMG_20200925_192928.jpg IMG_20200925_194414.jpg

С ув. Магомед Абдулаев.


Dag-tools

Участник
Добрый вечер уважаемые форумчане!

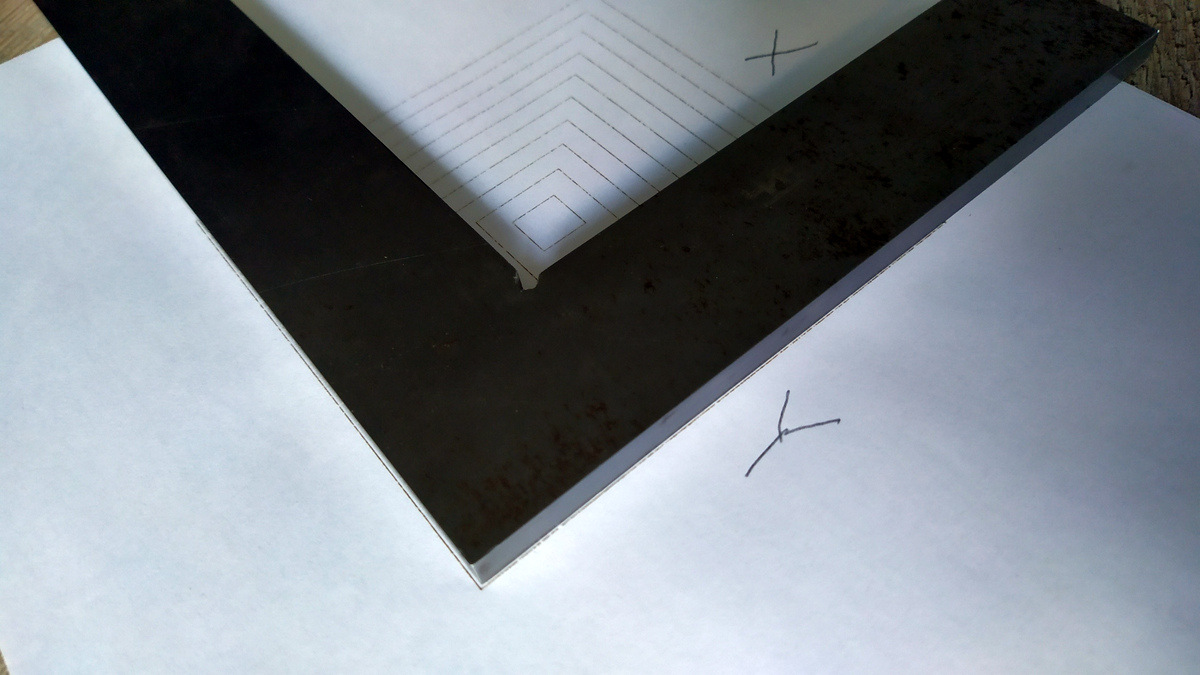

Целый день сегодня пытаюсь настроить станок, и все до чего я смог дойти, результаты ниже на фото!?

IMG_20200926_164847.jpg IMG_20200926_164828.jpg IMG_20200926_164925.jpg IMG_20200926_165043.jpg IMG_20200926_165126.jpg

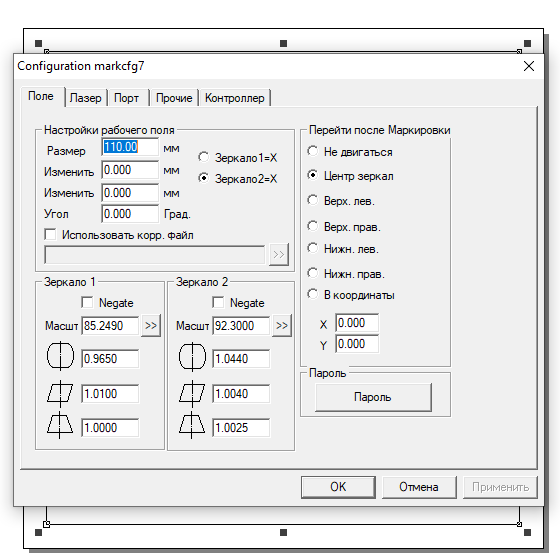

Настройки в программе стоят вот такие.


Что я делаю не так? Помогите пожалуйста разобраться.
С ув. Магомед Абдулаев.


Dag-tools

Участник
Вроде нижние 2 пункта нужно править. А еще проверь диагональ. Возможно и там искажения. Угол не 90. Я настраивал очень долго. Замучался...

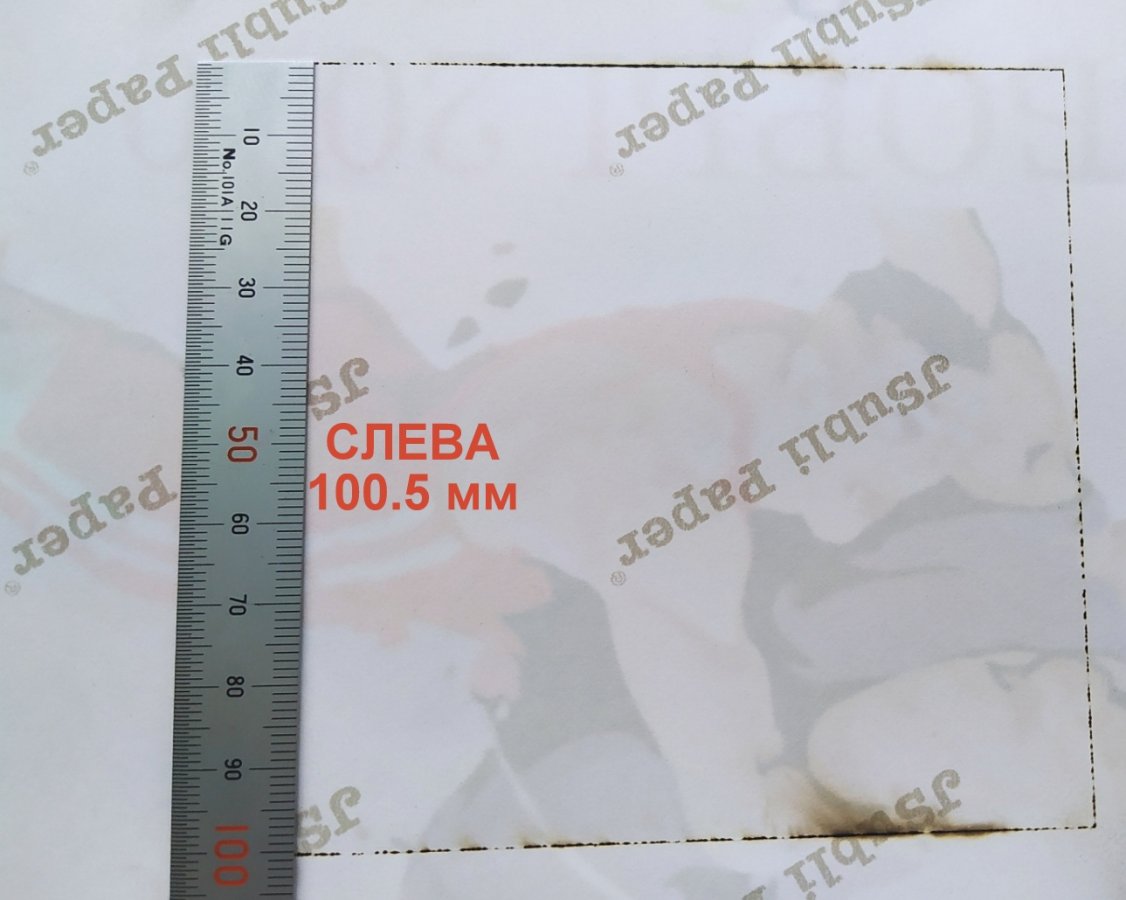

Диагональ естественно не ровный, потому как есть разница на левой стороне по длине на 0,5 мм!
А угол, вроде норма! В принципе поиграю еще и с углом.

Спасибо большое.


RuSS56

Активный участник
Я распечатывал на лазерном принтере квадрат 100х100 и по нему настраивал. Так удобней. Настраивал пилотный. А потом на чем нибудь выжигал квадрат 100х100 и уже сводил пилотный и рабочий лучи вместе. Как-то так...


Dag-tools

Участник
Я распечатывал на лазерном принтере квадрат 100х100 и по нему настраивал. Так удобней. Настраивал пилотный. А потом на чем нибудь выжигал квадрат 100х100 и уже сводил пилотный и рабочий лучи вместе. Как-то так...
Окей, я про это думал. Но почему то еще подумал что так не верно будет.
Значит правильно думал, будем посмотреть.


Dag-tools

Участник
Доброго времени суток друзья!

Вот и первые пробы нашего нового помощника!
Удивительно, но тем времен когда по галактике бороздят космические корабли, когда роботы вкалывают на производствах. Многим лень подняться с дивана и что нибудь сделать, да что там делать. Думать уже им лень!

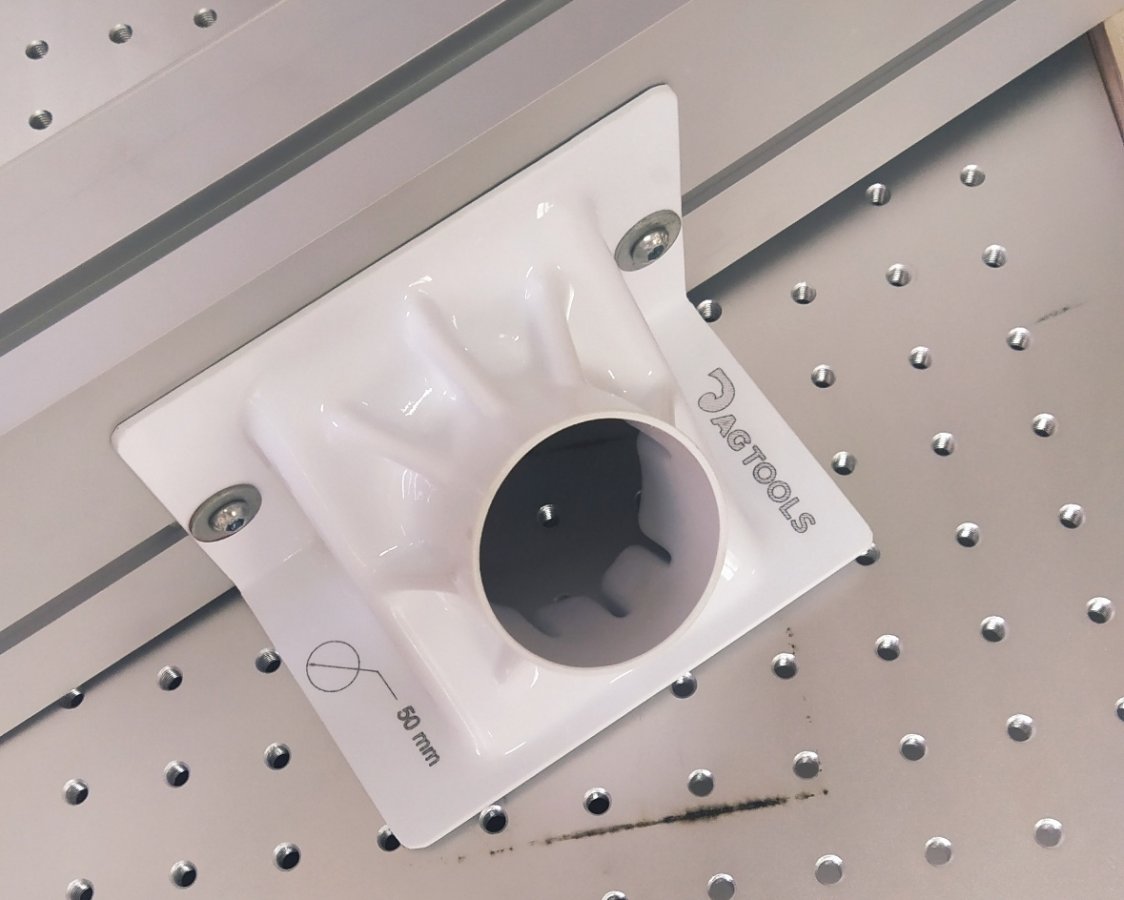

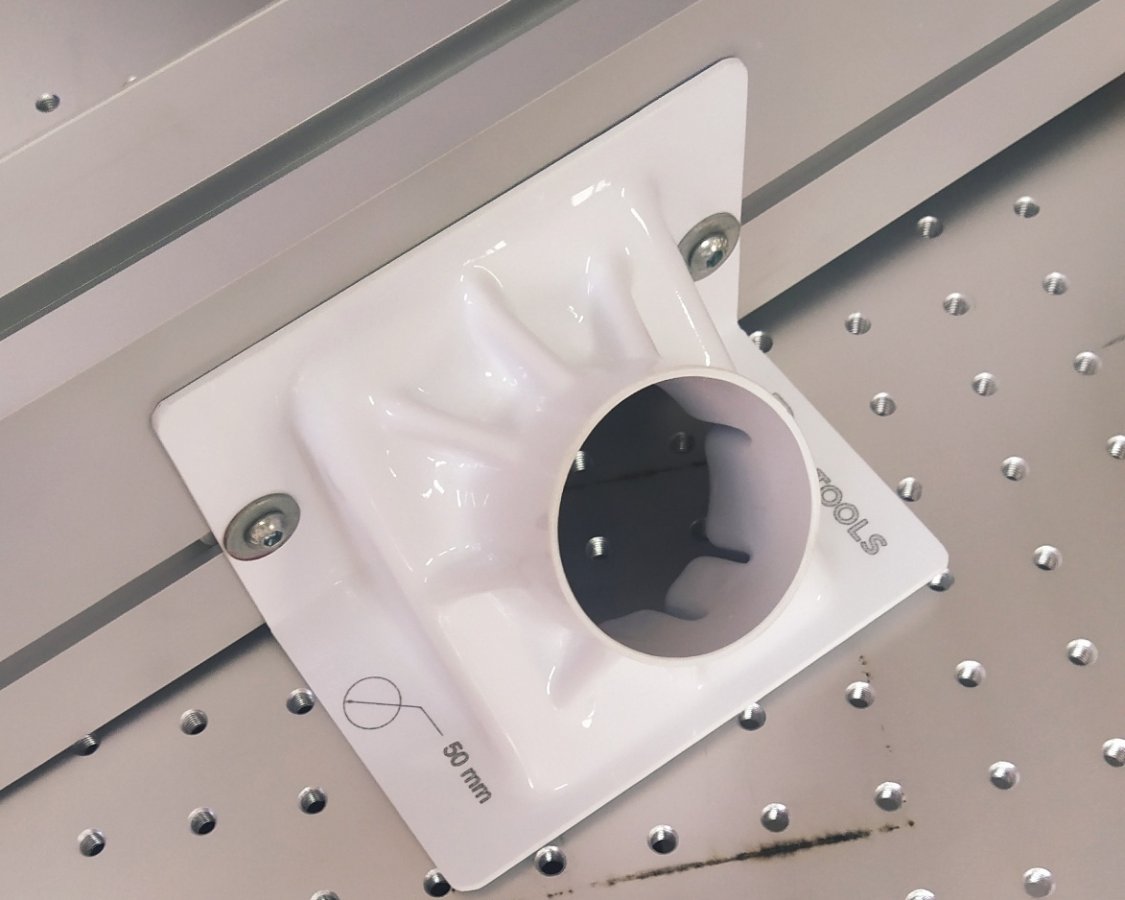

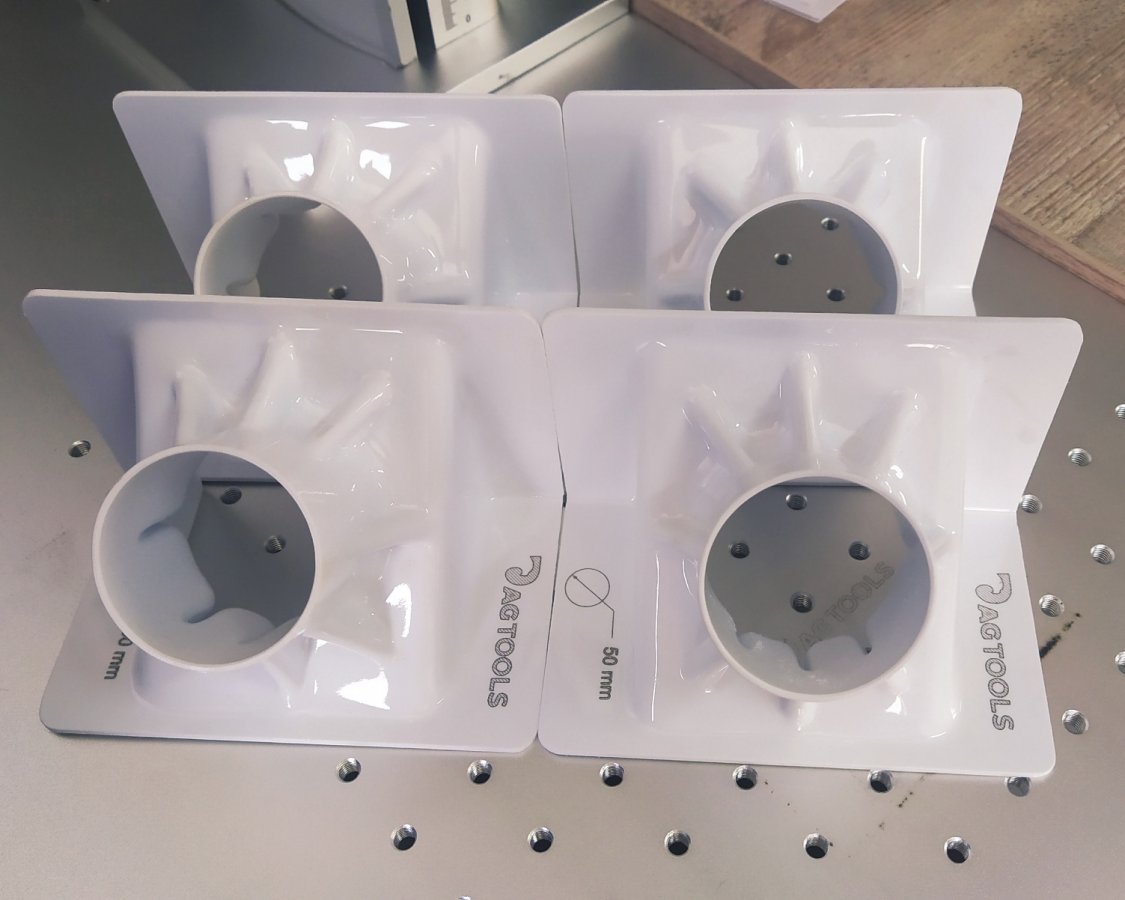

На фото патрубок пылеотвода для фрезерных столов. Мелочь, но приятная, когда на изделии указан размеры посадки и прочего.

IMG_20200927_103421.jpg IMG_20200927_103506.jpg IMG_20200927_103502.jpg

С ув. Магомед.


Dag-tools

Участник

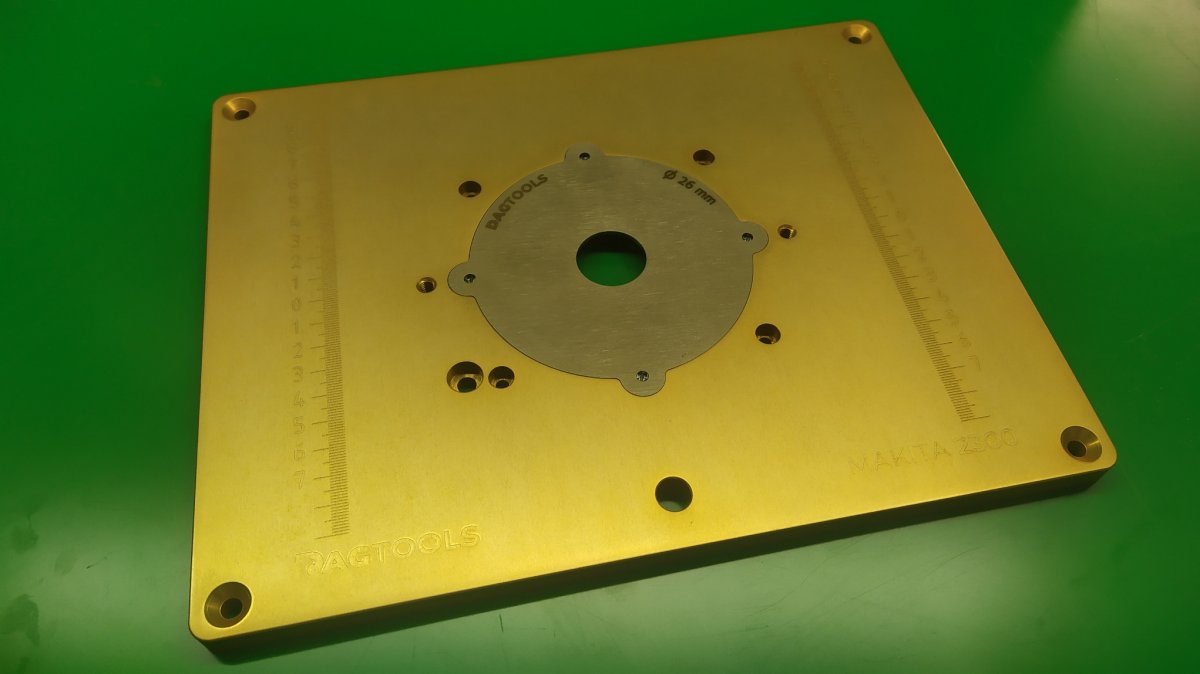

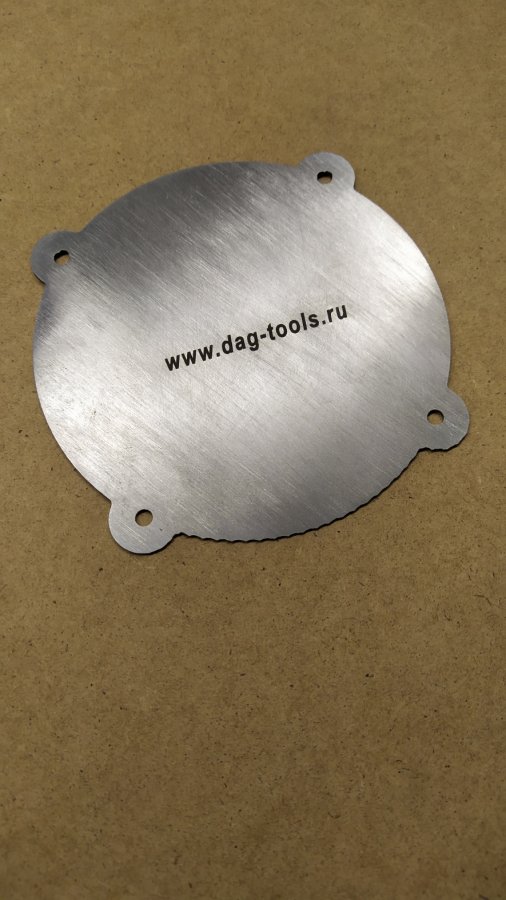

Совсем другое дело! Изделии от Dag-tools приобретают совсем другой вид, вид завершенного, доведенного до логического конца. С каждым разом мы все ближе и ближе к нашей цели. ИншаАллагь, я верю и уверен с помощью Всевышнего, что жизнь прожитую мной, я проживу с пользой для людей и с довольством Творца миров!

IMG_20200927_110635.jpg IMG_20200927_110509.jpg IMG_20200927_110727.jpg

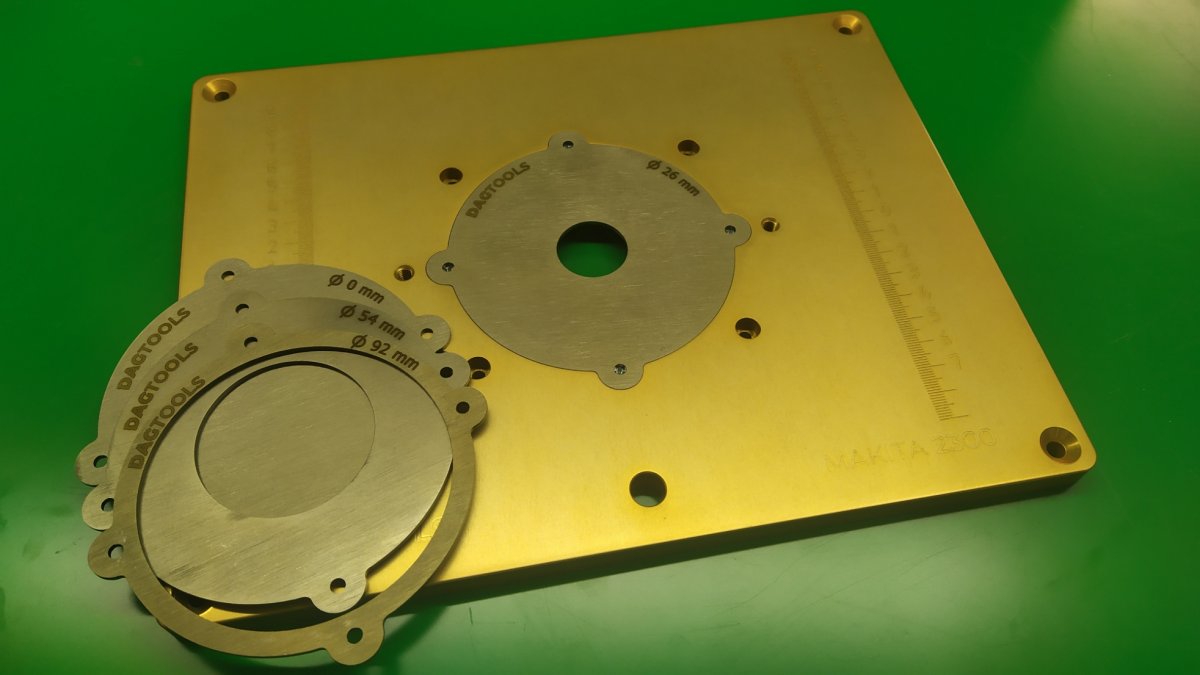

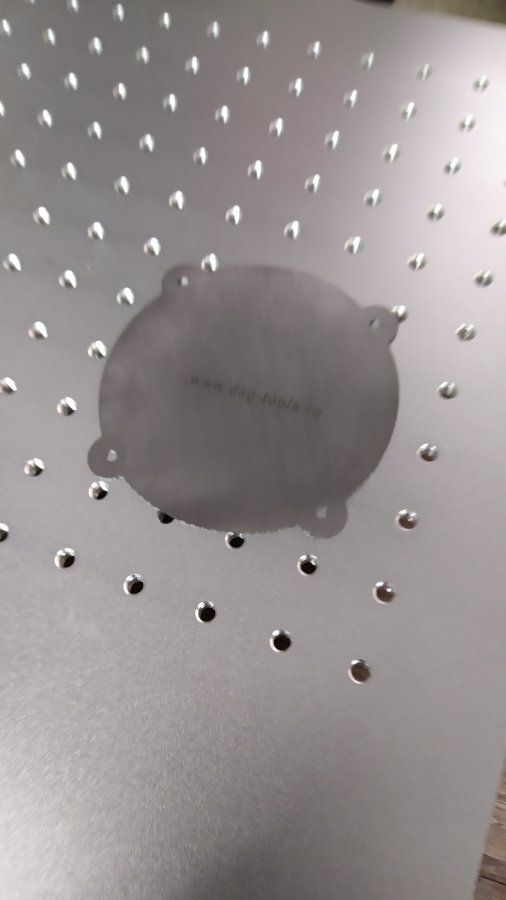

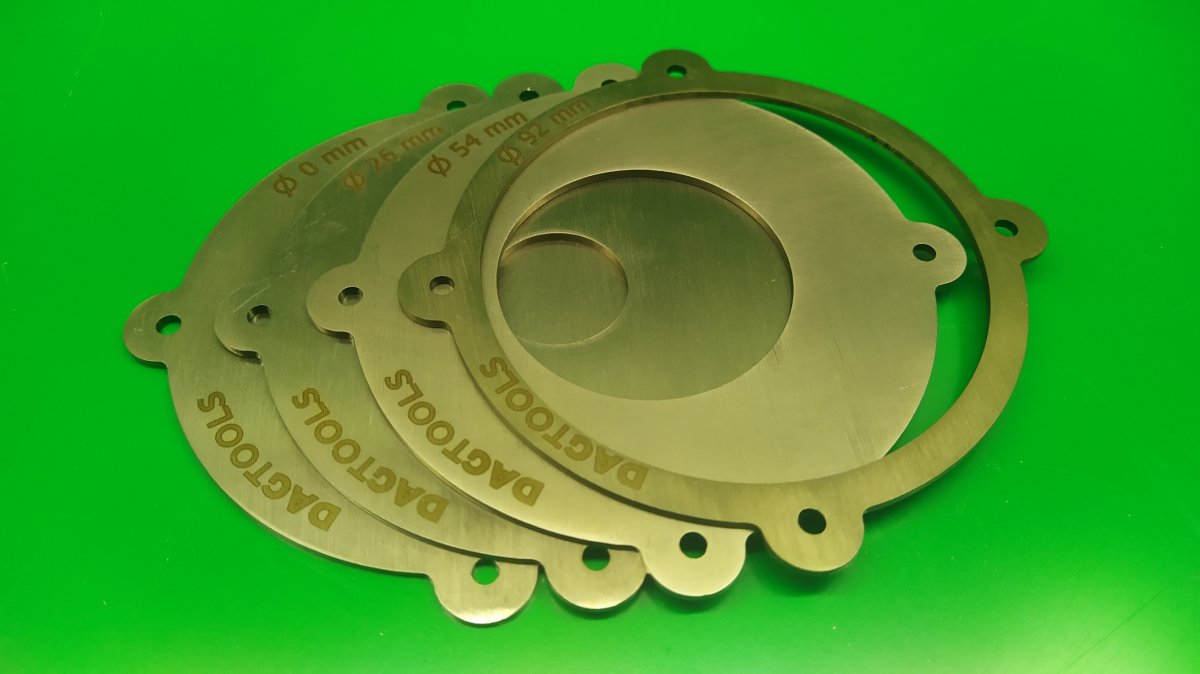

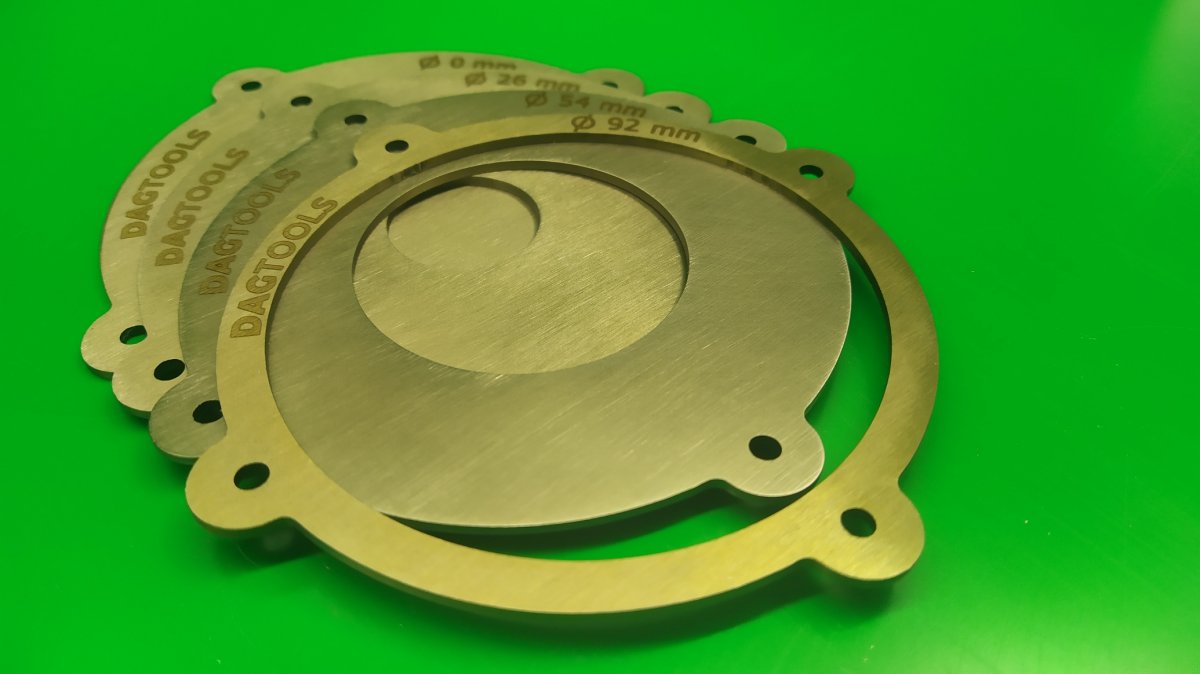

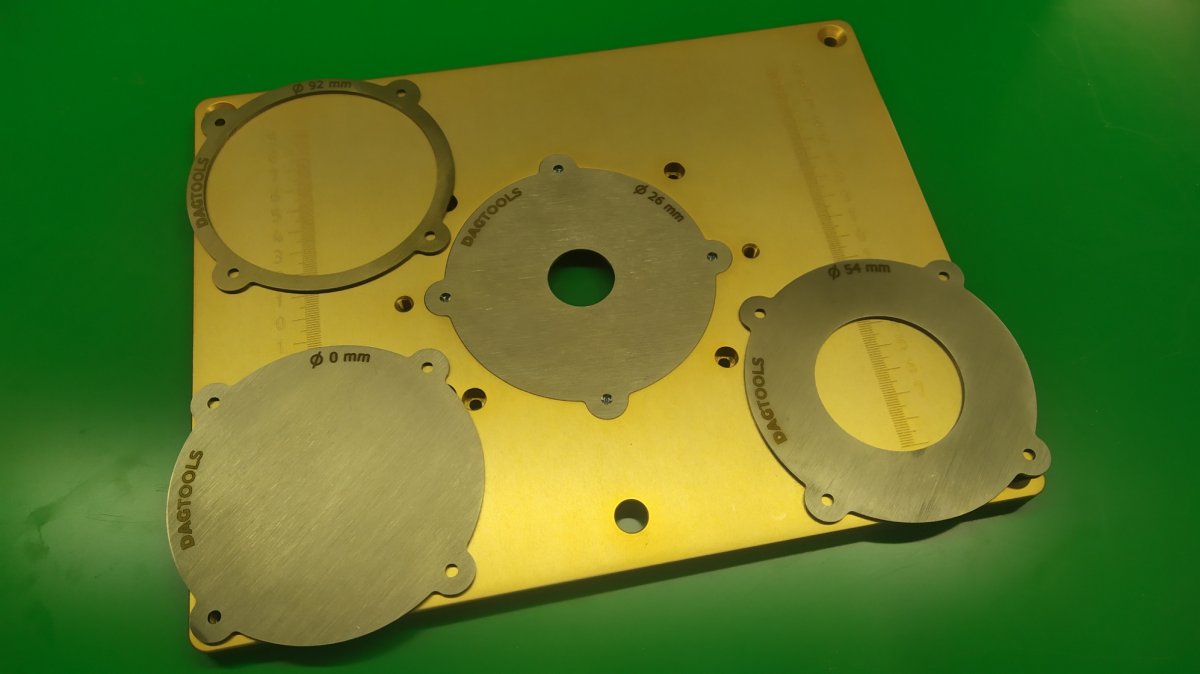

Ну а с таким набором колец
;), я уверен, что мой клиент спьяну не перепутает отверстие :(
! Что вы скажете друзья мои
:blush:.

IMG_20200927_110845.jpg IMG_20200927_110817.jpg

Немного юмора в страницу, думаю продлит нам жизнь хоть на частичку
.

С ув. Магомед.


shatrovmax

Активный участник
Доброго времени суток, комьюнити!
Поздравляю с новым приобритением.
С удовольствием слежу за развитием твоего дела на другом форуме)
Геометрия это ещё не всё. Очень рекомендую настроить задержки, причем на разных скоростях работы...


Dag-tools

Участник
Поздравляю с новым приобритением.
С удовольствием слежу за развитием твоего дела на другом форуме)
Геометрия это ещё не всё. Очень рекомендую настроить задержки, причем на разных скоростях работы...
Спасибо на добром слове!
Окей, понял куда копать.

С ув. Магомед.


Dag-tools

Участник
Доброго времени суток, Друзья!

Сегодня мучаюсь с линзой 300х300 и не могу ни как понять как вывести правый нижний угол?
Такое ощущение что там искажение на 1 мм! Все три угла нормальные, один угол вылез на один мм???

На фото видно.


С ув. Магомед.


Dag-tools

Участник
Вы не поверите , сейчас как раз занят этим! То есть ищу информацию на форуме по поводу CorFileEnu.exe, то есть как в ней создать файл коррекции? Не ткнете носом где есть на форуме такая ветка?

С ув. Магомед.


Dag-tools

Участник
Мир дому вашему!

Купить оборудование, в моем случае оказалось самым простым! А в условиях высокогорья, отдаленности городов, и уж тем более от великой столицы нашей Москвы, где специалистов днём с огнём не найти. Самым трудным оказалось, это подключить и настроить станок. В посте видны мои танцы с бубном вокруг шайтана манама машинам! За станком я провел в общей сложности трое суток, отходя только на питание и сон. Огромное человеческое спасибо другу Юрию Чалову @chupwoodbranding помог в чем смог, объяснил чего знал, поделился тем что есть. Но вчера после нашей видеоконференции, обещав Юрию пойти спать, я принялся опять мучать станок, вернее себя. И почти под утро, с утренним прекрасным Азаном муэдзина (призыв на молитву), я все же добился максимальной точности от станка. И со спокойной душой совершив утреннюю молитву, отправился в постель. Проблема была в юстировке, как выяснилось станок был ушатан от удара при транспортировке. Долго же мне пришлось мучатся с этим вопросом. В этом деле не мало мне ещё помогла информация с форума Halk.ru спасибо форумчанам.

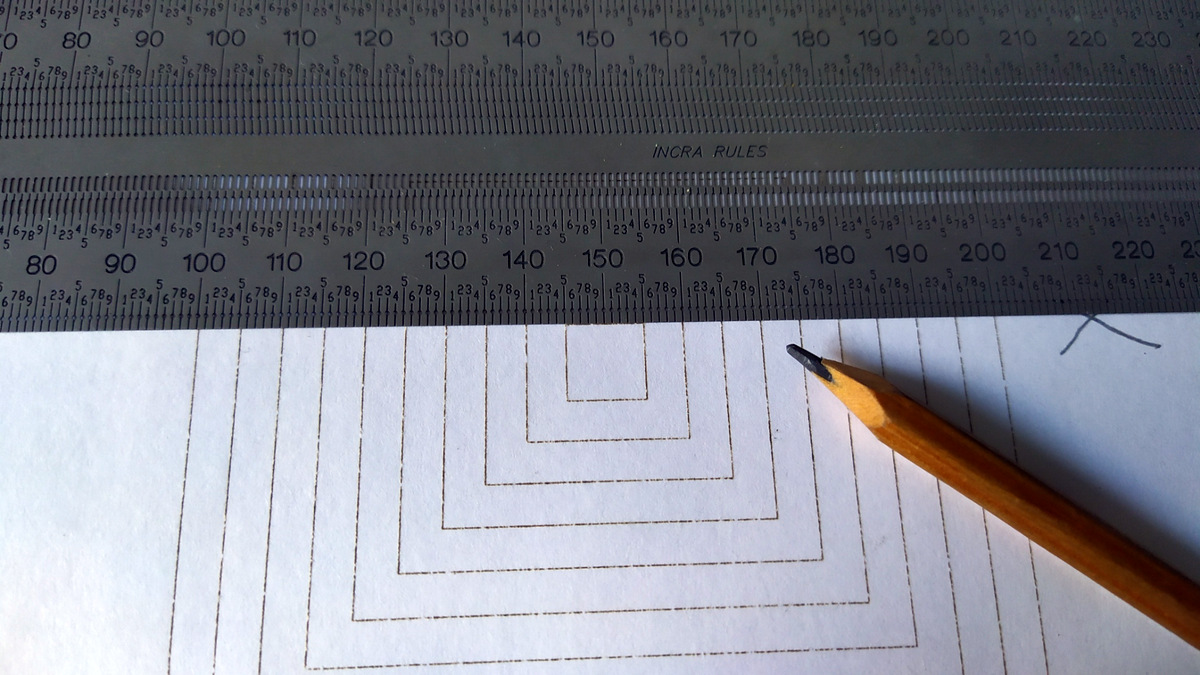

В итоге выкладываю чего смог добиться в своих условиях и с почти нулевыми знаниями по лазерникам твердотельным.

IMG_20200930_163230-001.jpg IMG_20200930_163419.jpg IMG_20200930_163330.jpg IMG_20200930_163312.jpg

С ув. Магомед.


MaxiMarker

Профи
Большую, и главное нужную, работу Вы проделали ! Для китайского плохо настроенного станка результат более, чем хороший.


Dag-tools

Участник
Большую, и главное нужную, работу Вы проделали ! Для китайского плохо настроенного станка результат более, чем хороший.
Спасибо за добрые слова!
Согласен! И боюсь все еще впереди, многого еще предстоит сделать.

С ув. Магомед.


Dag-tools

Участник
Мир дому вашему!

Доброго времени суток форумчане.
Подскажите пожалуйста уважаемые, что не так?

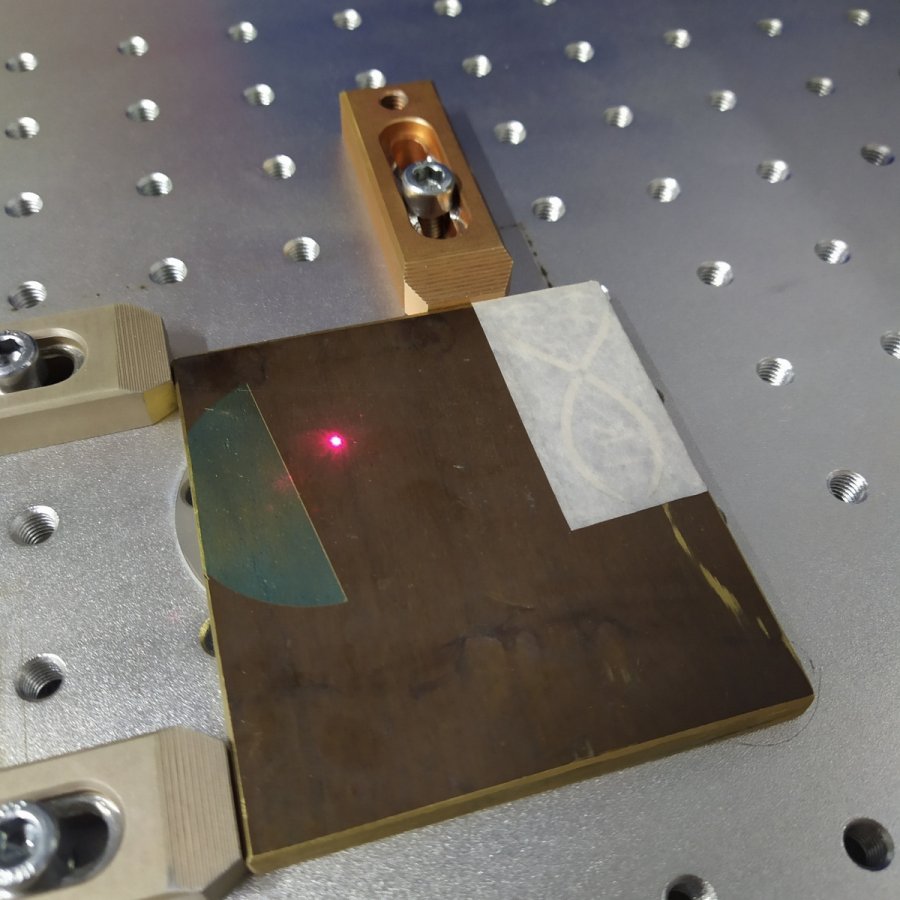

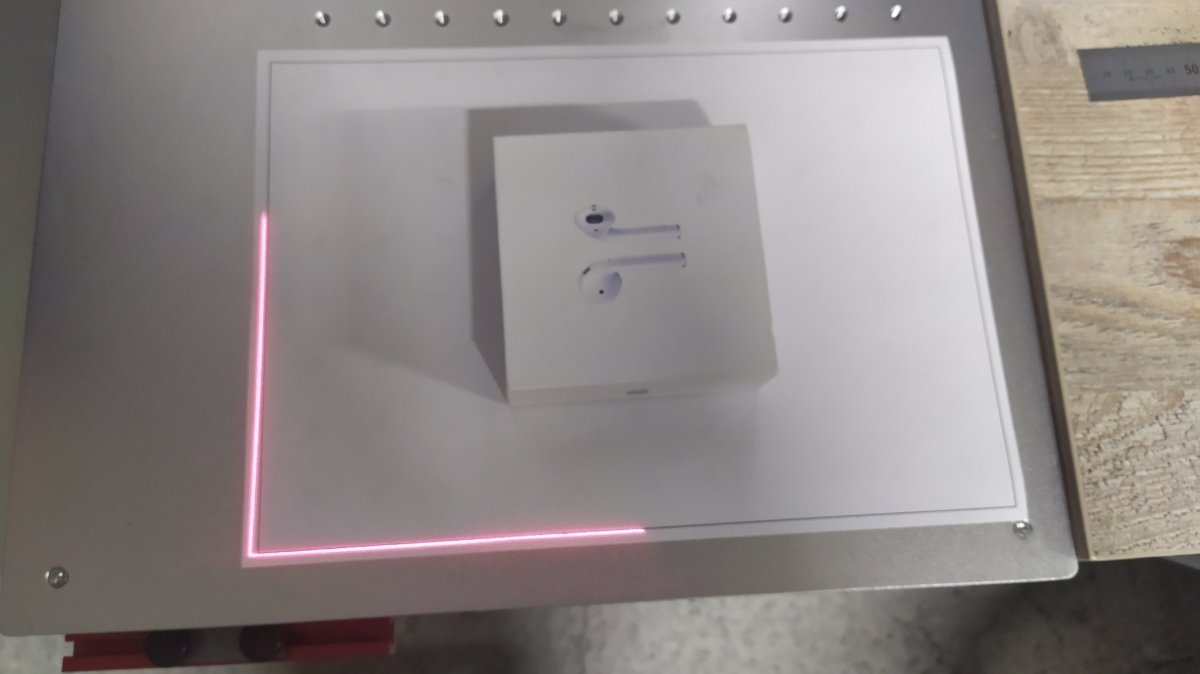

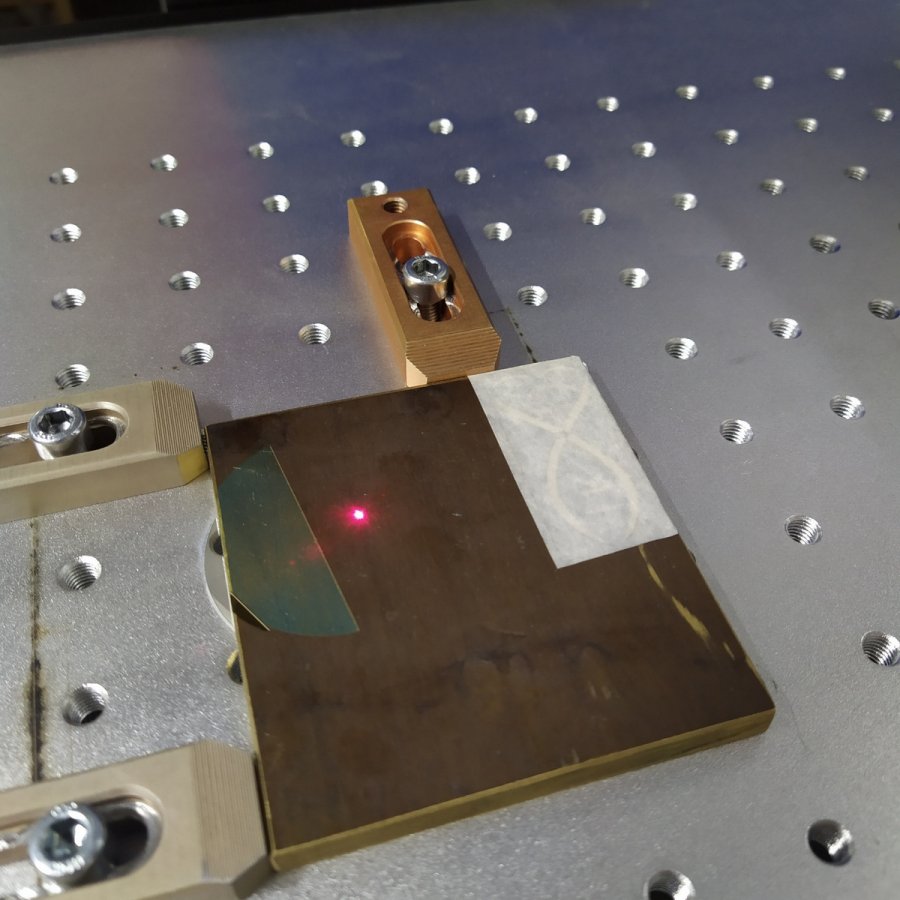

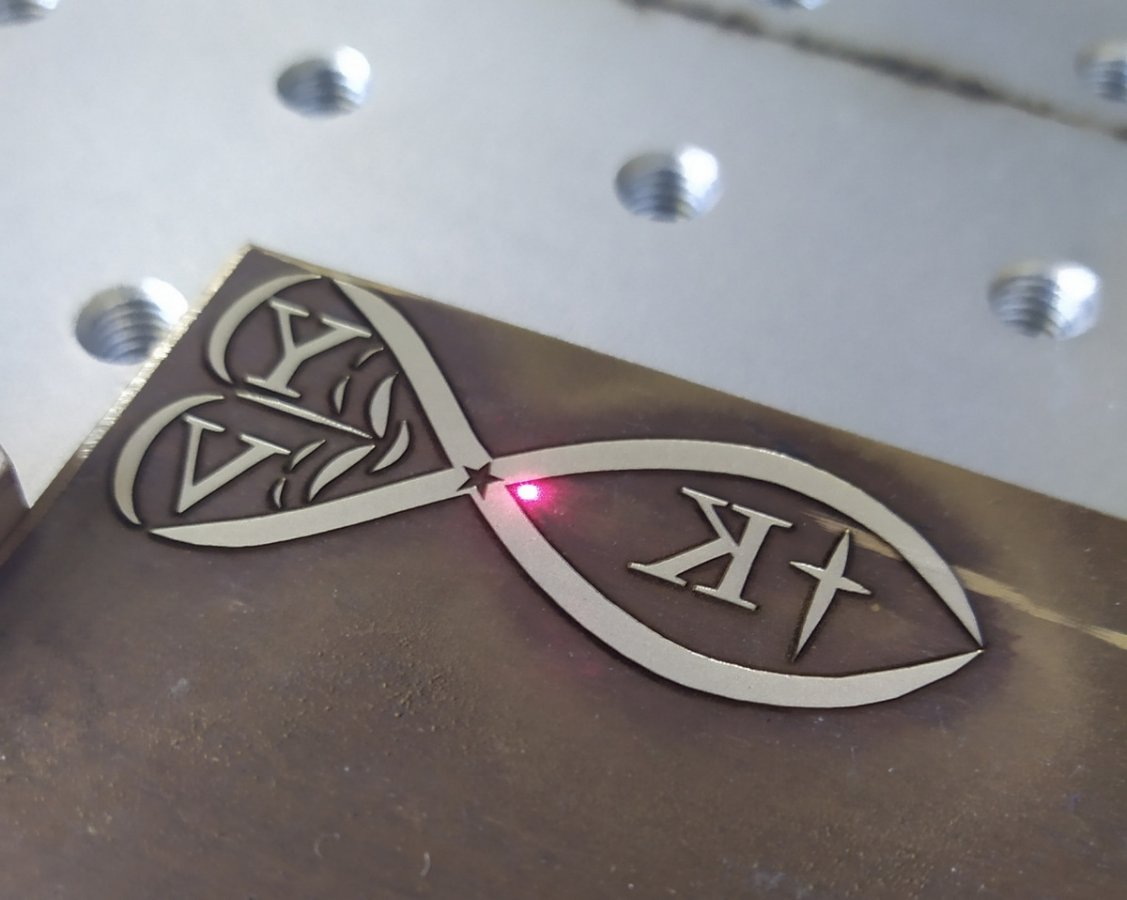

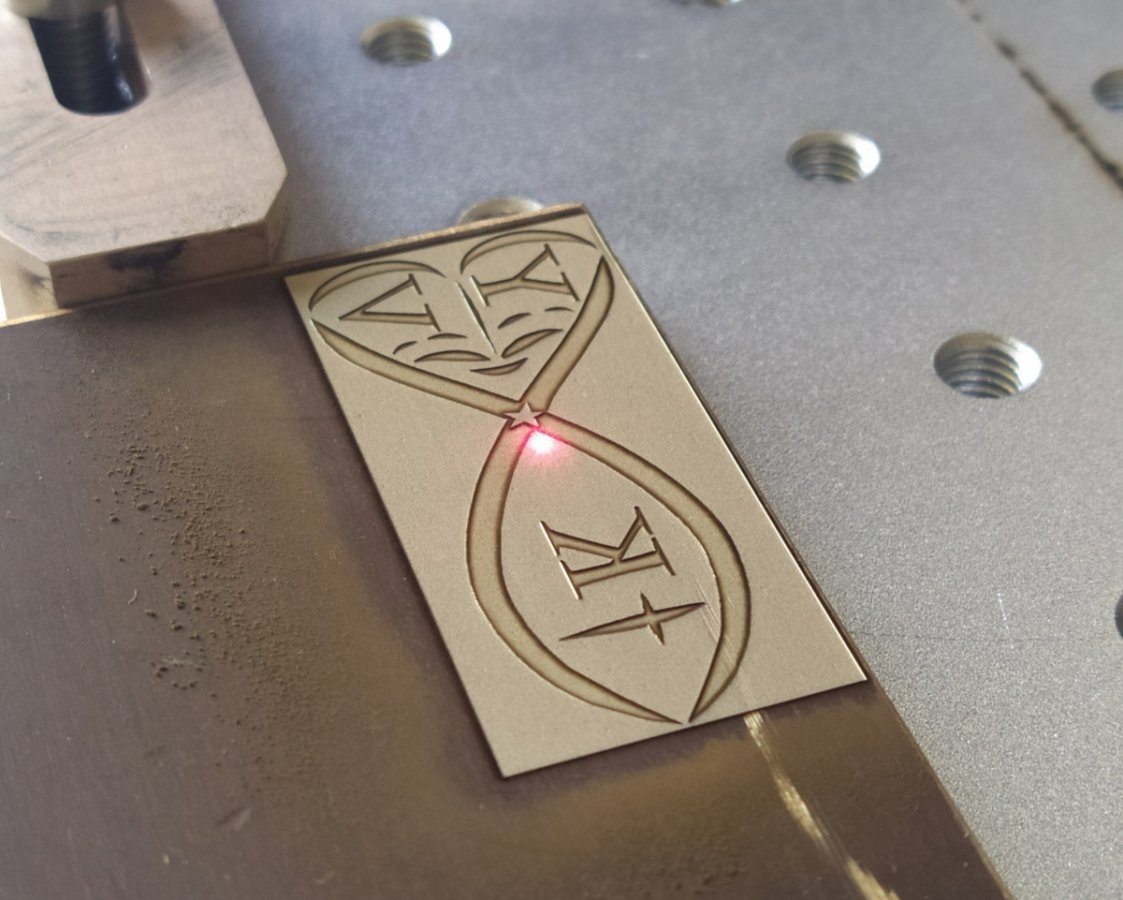

  • Если обрабатываю прямоугольный штамп, прицеливаясь с красным лучом и точкой красной по центру, то и штамп гравируется именно внутри красного луча, и по центру относительно красной точки.

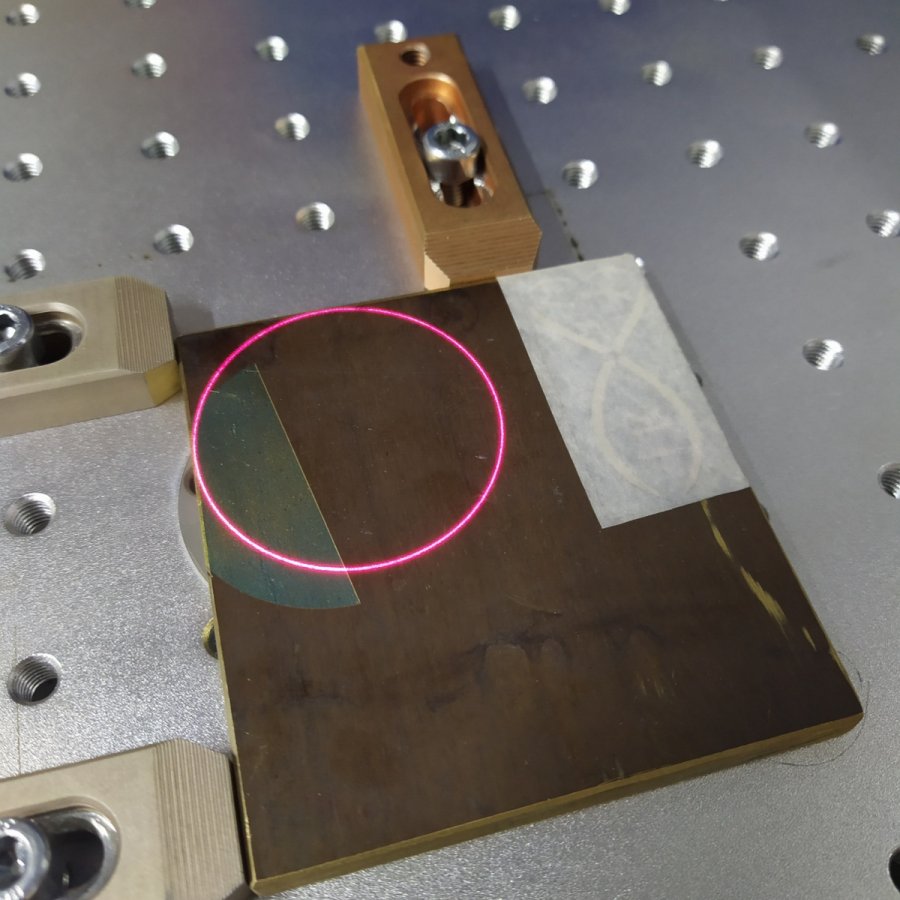

  • Но если штамп с круглыми границами, то ни как не удается его гравернуть внутри красной границы?!
Фото скрины ниже!
  • Прямоугольник.
IMG_20200929_125512.jpg IMG_20200929_131509.jpg

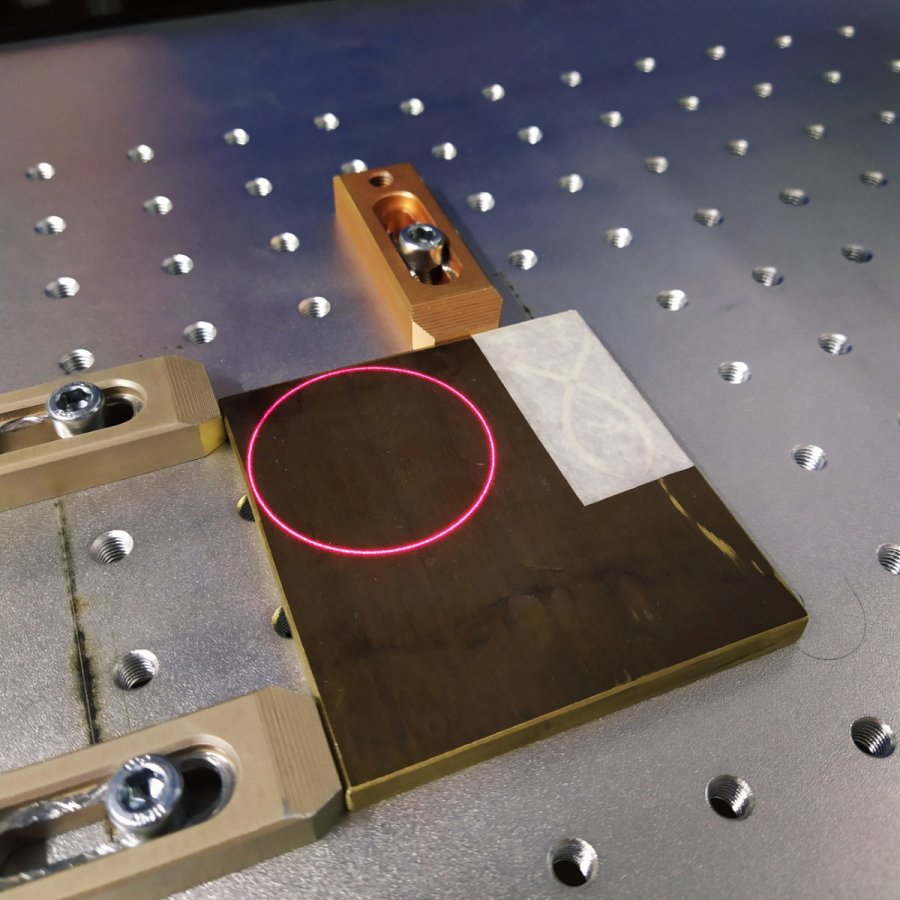

  • Круг
IMG_20201001_183813.jpg IMG_20201001_184722.jpg IMG_20201001_184740.jpg IMG_20201001_185549.jpg

Видео


С ув. Магомед.
