Сгорело волокно

[alexander-1]

Думаю сгорело волокно в райкусе, так как в на витке где сломалось след от перегрева. Есть несколько вопросов. Чем паять, как количество витков и на что влияет, расстояние между витками какое должно быть?

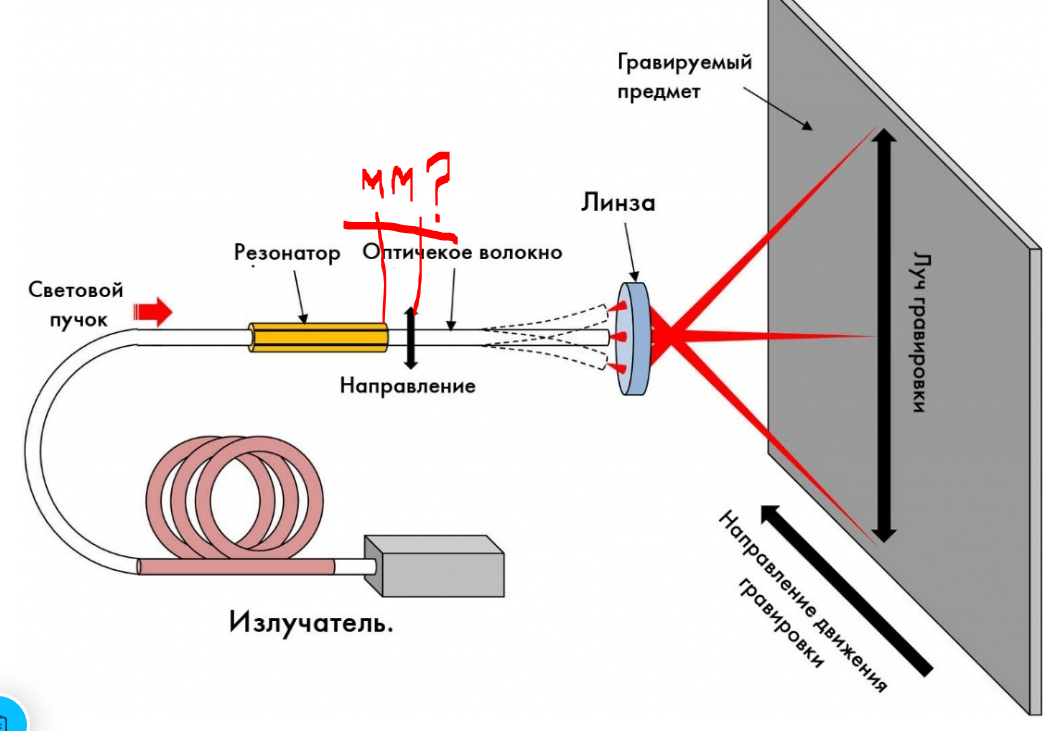

Ещё вопрос, при замене райкуса на макс излучателя получилось что посадка резонатора разная, какое должно быть расстояние, показанное на фото?



[alexander-1]

ну и обрыв волокна с местом перегрева



[halkru]

Думаю сгорело волокно в райкусе, так как в на витке где сломалось след от перегрева. Есть несколько вопросов. Чем паять, как количество витков и на что влияет, расстояние между витками какое должно быть?

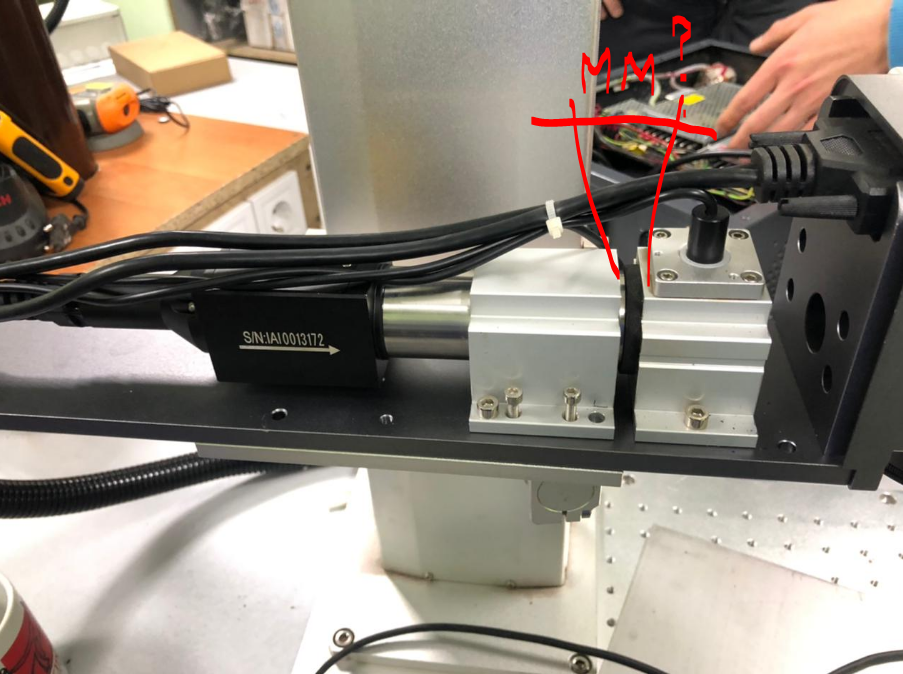

Ещё вопрос, при замене райкуса на макс излучателя получилось что посадка резонатора разная, какое должно быть расстояние, показанное на фото?Посмотреть вложение 11915

Прикреплённая картинка не правильная.
Расстояние чем меньше, тем лучше.



[alexander-1]

отлично. спасибо



[ЕМТЕХ]

Спешу сообщить, станочек вылечили, 3:35 непрерывной резки... полет нормальный!!! В данный момент запущен на 3-х часовый цикл при 100% мощности. Райкус победили, у кого есть Макс???



[ЕМТЕХ]

Спасибо alexander-1 за обращение и терпение!!!



[ЕМТЕХ]

Подскажите, какой тип видео можно загружать в сообщении??? Выложу видео прожига после ремонта



[halkru]

Подскажите, какой тип видео можно загружать в сообщении???

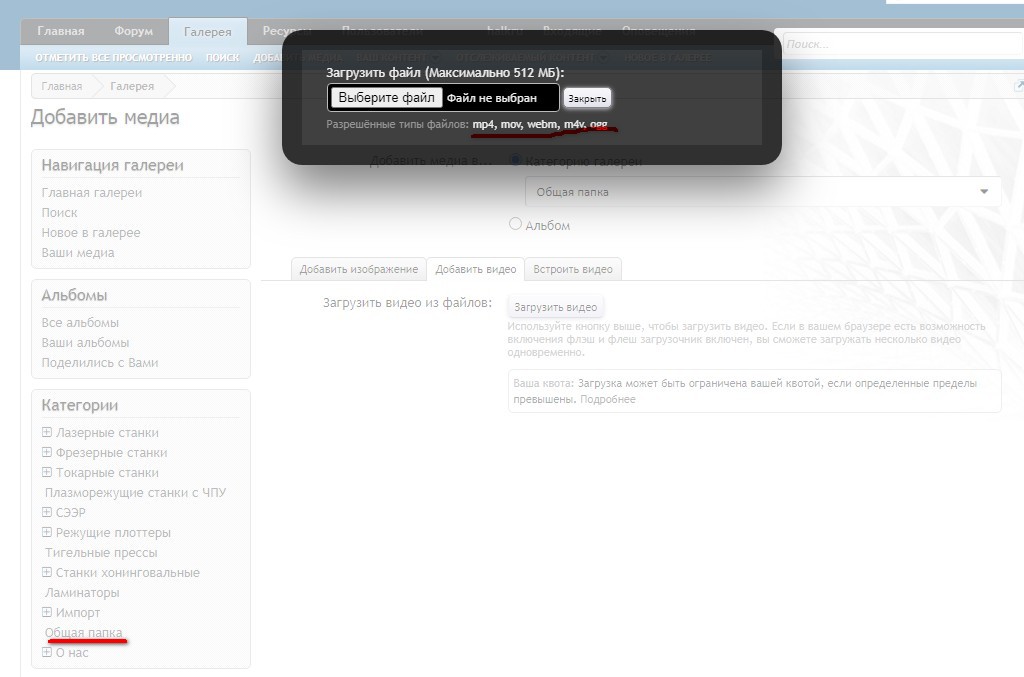

Сначала залить в общую папку, потом вставить в сообщение



[sergmaks]

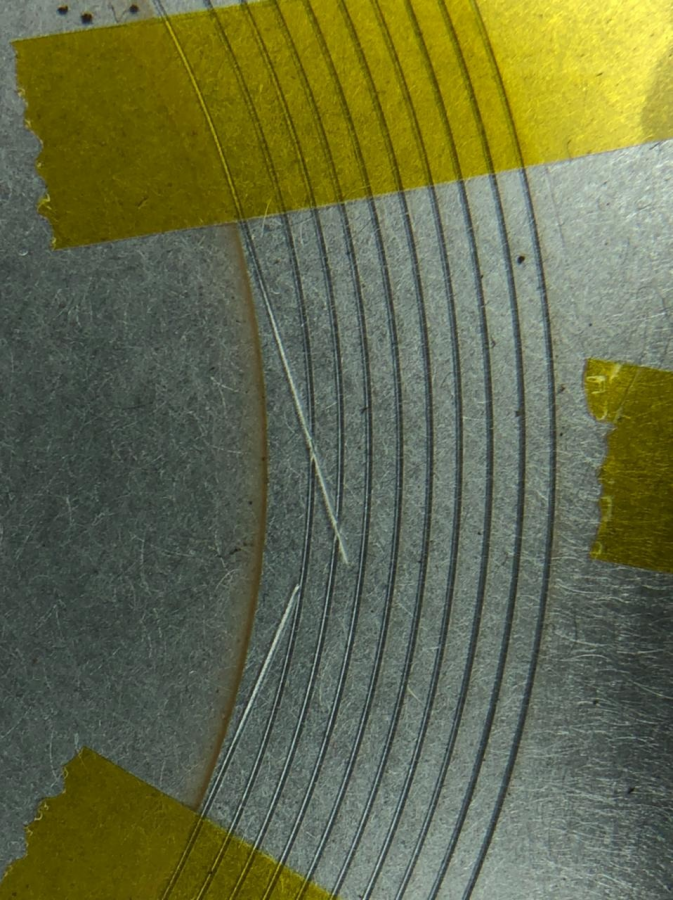

ну и обрыв волокна с местом перегреваПосмотреть вложение 11916

Поучительно! У меня даже мысли не было, что такие обрывы можно лечить. Оказалось даже станочки есть специальные для сварки....



[ЕМТЕХ]

Спасибо, пробую!!!

Работа после ремонта

• ЕМТЕХ
• 25 Янв 2021
• 1

7,5 часов тестов после ремонта. 2 часа непрерывно, затем 3 часа непрерывно и дальше по разному



[halkru]

Поучительно! У меня даже мысли не было, что такие обрывы можно лечить. Оказалось даже станочки есть специальные для сварки....

Что-то из этого



[ЕМТЕХ]

Что-то из этого

Апсолютно верно... но есть нюанс, волокно лигированное ионами редкоземельных металлов так просто не варится,и далеко не все станки его варят.



[nagannonet]

Расстояние чем меньше, тем лучше.

Добрый день , хотел уточнить этот момент . Лучше в каком понимании ? точность луча или мощность не теряется ? если можно пояснить или поделитесь постом для изучения. спасибо



[halkru]

Лучше в каком понимании ?

Лучше в понимании, что длинна луча до зеркала скан головы меньше - проще юстировать.



[nagannonet]

Лучше в понимании, что длинна луча до зеркала скан головы меньше - проще юстировать.

еще один вопрос , у меня на райкусе стоит силиконовое кольцо толщиной 6-7 мм , в том месте где указанно на фото . может стоит его убрать ?



[halkru]

еще один вопрос , у меня на райкусе стоит силиконовое кольцо толщиной 6-7 мм , в том месте где указанно на фото . может стоит его убрать ?

Правильно, не заметил, оно и на фото есть, так что ближе не поставить. Лучше не надо, это чтобы пыль не осаждалась, как уплотнитель.



[nagannonet]

Правильно, не заметил, оно и на фото есть, так что ближе не поставить. Лучше не надо, это чтобы пыль не осаждалась, как уплотнитель.

Это расстояние влияет на саму работу лазера ?



[MaxiMarker]

На работу непосредственно лазерного источника это расстояние не влияет.



[Mikhail.M]

Здравствуйте, уважаемые коллеги!
Подскажите, кто поможет сварить оптоволокно как у Александра?
Обращался к специалисту с аппаратом Fujikura 80s, но он не определяет тип волокна и соответственно не работает. Может кто посоветует модель?
Аналогичный оптоволоконный источник достался неисправный в двух местах: электроника и обрыв оптоволокна (как на фото выше).
Спасибо.



[Lucky_life]

Может интернет провайдеров спросить ? Они же сейчас оптоволокно до каждого объекта заводят, соответственно и сваривают на всем промежутке от вводного ящика и до распределителя на объекте
