Переносная 2-х координатная машина термической резки с ЧПУ

SKV

SKV

Участник

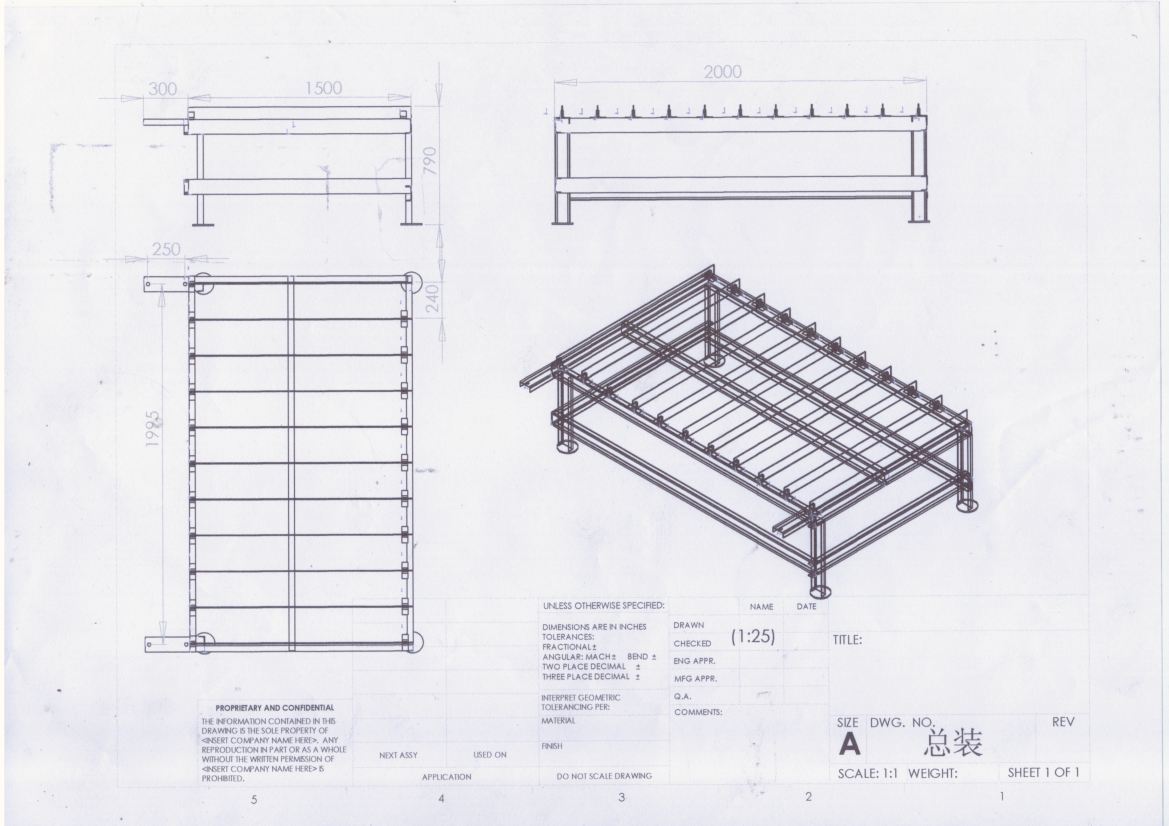

Производителем предлагается чертеж такой конструкции


Вложения

  • .jpg
    .jpg
    96,5 KB · Просмотры: 848
SKV

SKV

Участник
Ммм, делаем свою, из подручного материала


Вложения

  • SNC10989.JPG
    108,6 KB · Просмотры: 840
SKV

SKV

Участник
Сам не удержался от участия .. :)


Вложения

  • SNC10986.JPG
    81,3 KB · Просмотры: 823
SKV

SKV

Участник

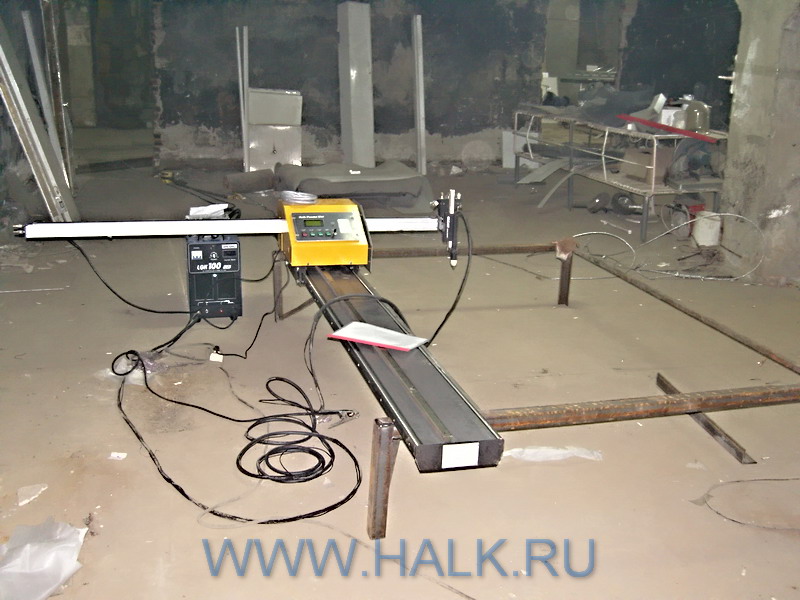

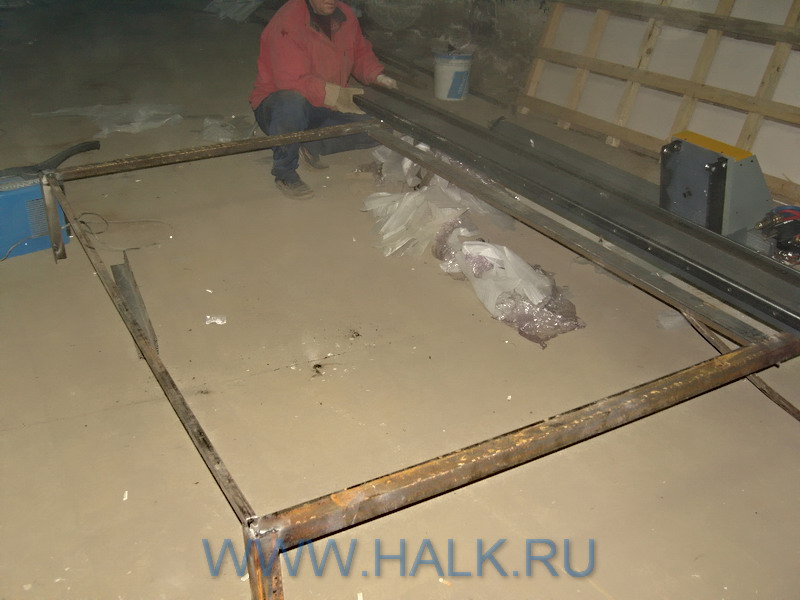

Вот, что получилось. Устанавливаем главную рельсу


Вложения

  • SNC10998.JPG
    96,2 KB · Просмотры: 957
SKV

SKV

Участник

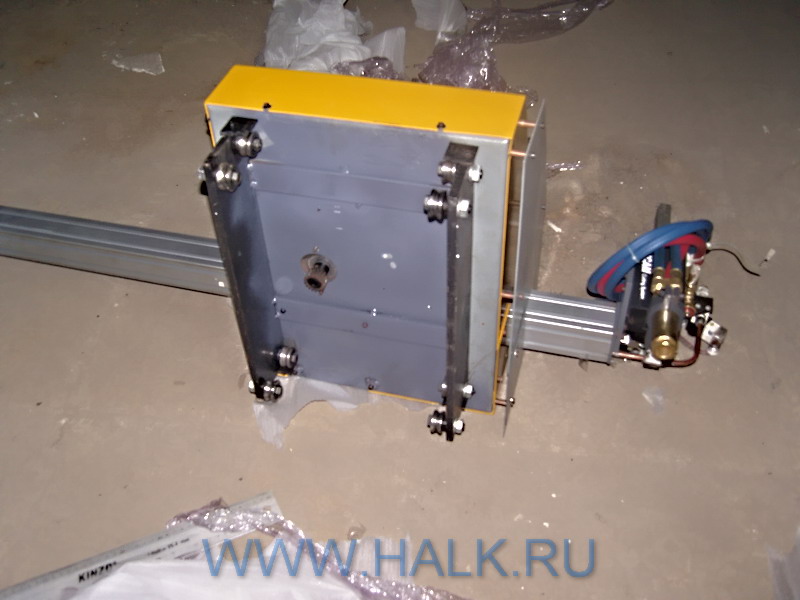

Смотрим способ соединения блока управления с главной рельсой


Вложения

  • SNC10997.JPG
    88,9 KB · Просмотры: 839
SKV

SKV

Участник
:)
Ступор настал на этапе соединения инвертора и блока управления - пошли изучать матчасть :)
Так-же, изучив опыт наших партнеров - думаем надо еще ванну с "расческами" приделать ...
