Добрый день!
Стоит задача нанести гравировку на пластик и алюминиевый сплав Д16Т с анодным оксидированием (черный).

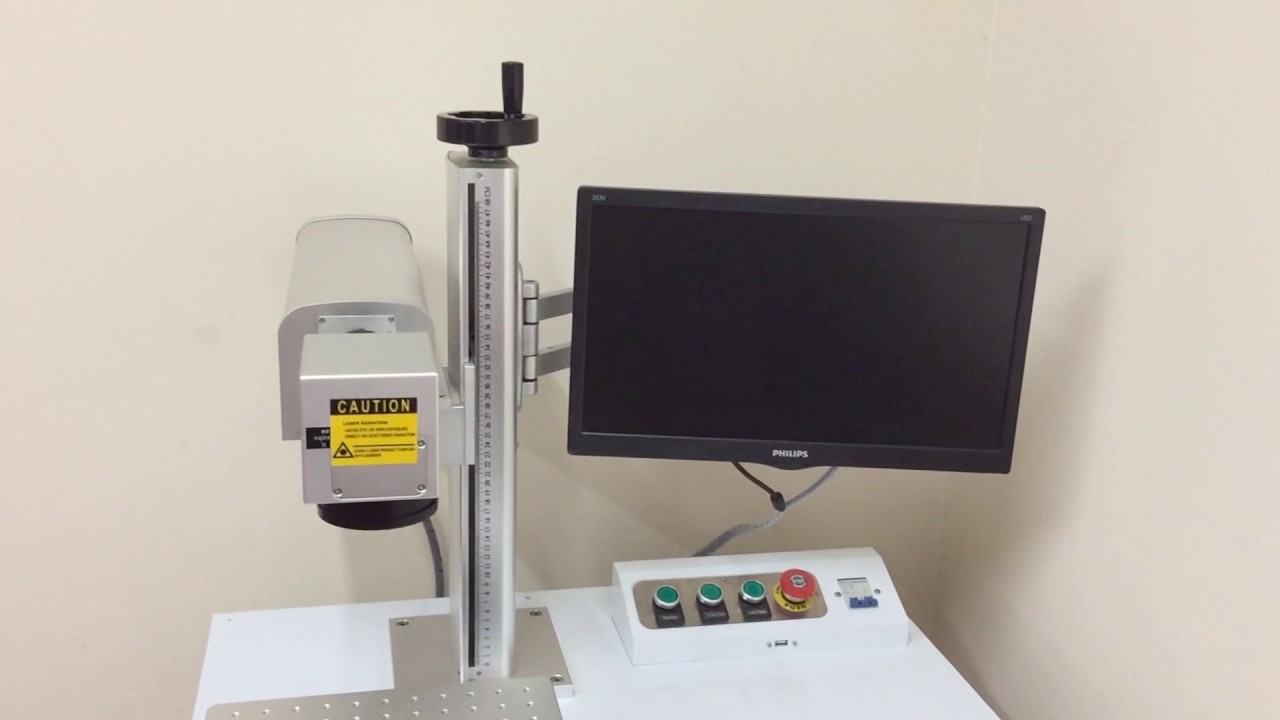

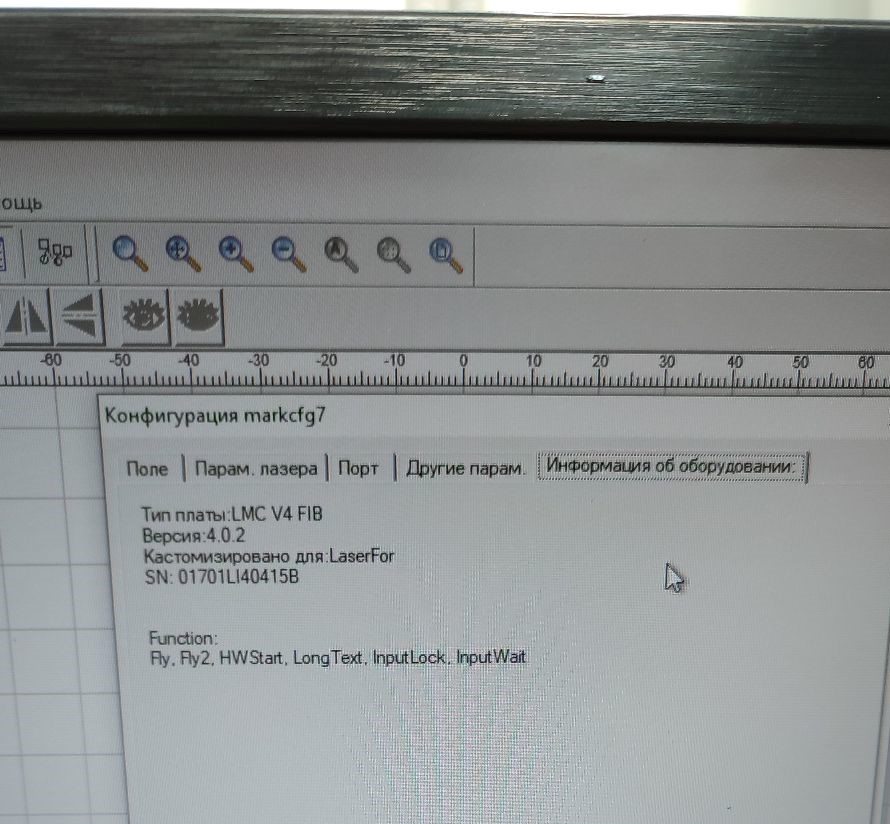

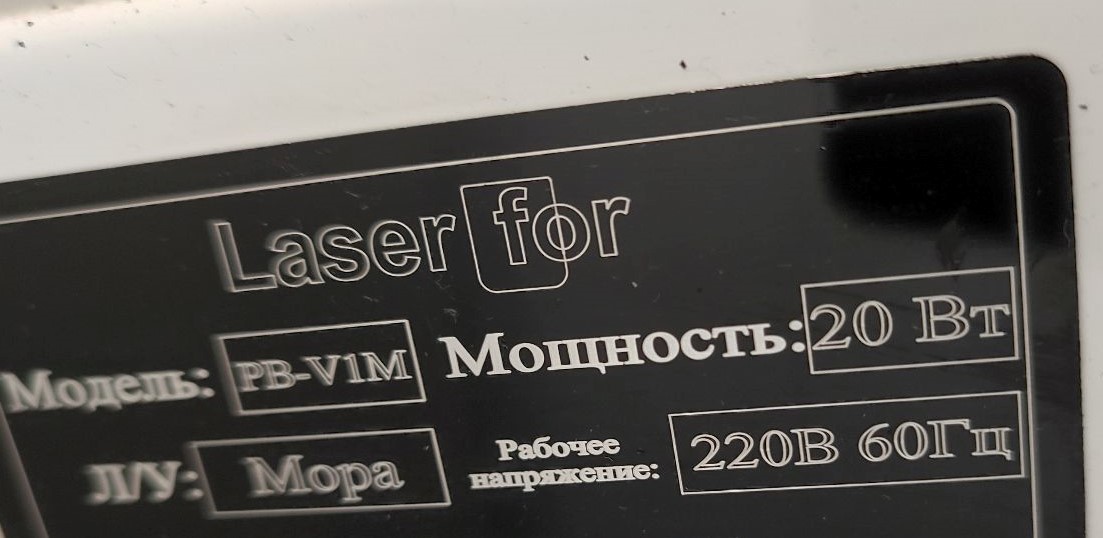

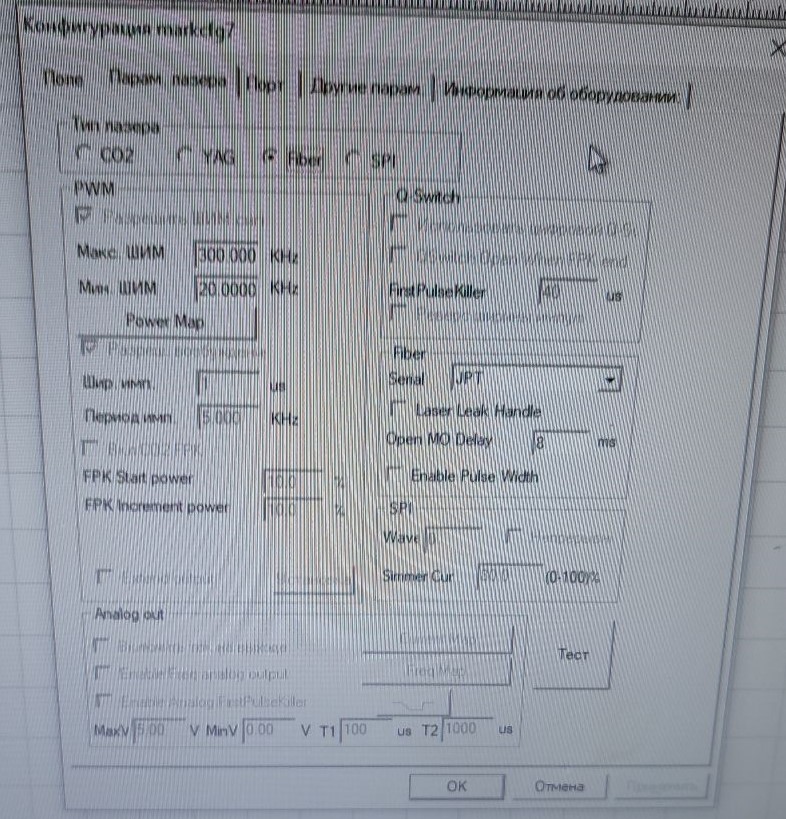

Исходные данные: LaserFor PB-V1, EzCAD2 (версию уточню), головка JPT, векторные файлы *.ai (делает дизайнер).
1) Имеем пластик PA66 зеленого цвета, матовая поверхность. Только при создании 5 слоев (на 4 отдельных перьях) получился более менее хороший БЕЛЫЙ результат. Но все равно видны зеленые вкрапления. Заготовок не очень много на которых тренируюсь, поэтому хочу спросить является ли это приемлемым результатом или можно лучше. Начальство говорит, "ну если лучше нельзя то пусть так".

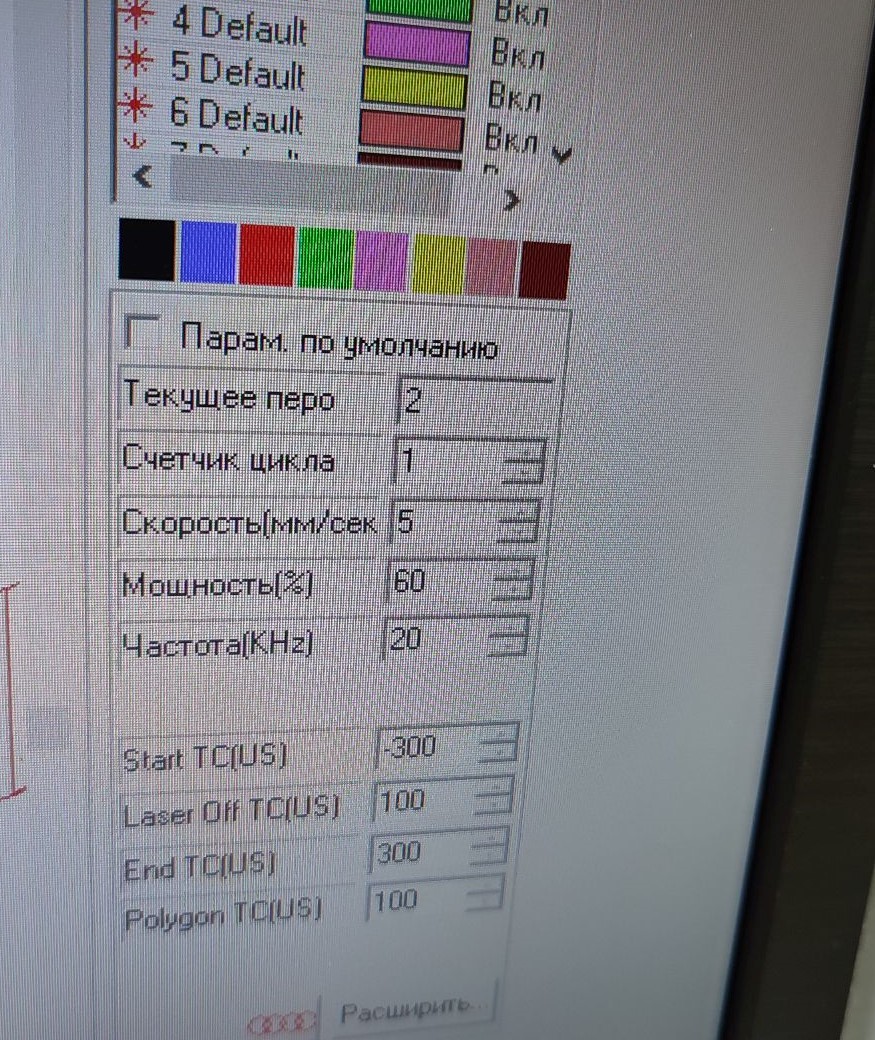

1 слой - перо 2, угол - 0, скор - 500, мощь - 90, частота - 50 кГц; (нижний)
2 слой - перо 4, угол - 90, скор - 500, мощь - 30, частота - 50 кГц;
3 слой - перо 3, угол - 0, скор - 1200, мощь - 30, частота - 20 кГц;
4 слой - перо 5, угол - 0, скор - 500, мощь - 20, частота - 20 кГц;
5 слой - перо 5, угол - 90, скор - 500, мощь - 20, частота - 20 кГц; (верхний)
Правильно ли я понимаю, что порядок следования слоев определяется последовательностью выделения слоев в "дереве слоев" в верхнем левом углу программы EzCAD или первым будет выполняться тот, который выше всех по оси Z (в данном примере 5)? Как это упорядочить?
2) Имеем пластик ABS, черного цвета. Поверхность зеркальная. гравировка наносится хорошо, но серого цвета. Если пластик не имеет белой подложки в составе, белый цвет гравировки не удастся получить? Какие параметры менять (относительно имеющихся), чтобы цвет стал белым - мощность, частота и т.д.
3) Имеем пластик, матовая поверхность, по виду и поведению на гравировке похож на пластик от автоматических выключателей. Проблема- при низкой скорости горит и вспучивается. При высокой скорости не видно рисунка - не удается получить черный цвет гравировки. Хотелось бы получить что-то близкое к этому https://youtu.be/9n4ciZ25mmI Понимаю, что пластик другой скорее всего.
На всех примерах выше гравировка на плоскости. Прошу помощи в определении режимов для пластика или хотя бы параметры от которых можно оттолкнуться (причина - малое количество заготовок на которых можно тренироваться).

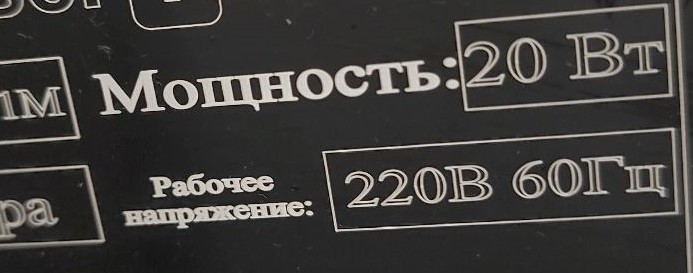

4) Корпус из Д16Т с анодным оксидированием. Круговая маркировка. Добился четкого шрифта, без (почти) рисок, QR-код читается. Но все равно надписи серые. Сейчас пока нет образцов на которых можно потренироваться, но когда появятся хочу попробовать добиться белого цвета. Хочу спросить может кто сталкивался и подскажет в сторону каких параметров копать. Настройки на память не помню, завтра на работе посмотрю дополню пост.
Фото прикладываю зеленого пластика и результата по металлу.
Хочется услышать Ваши комментарии по вышеописанному.
Спасибо!
