Нужна помощь Блок питания сканатора
- Автор темы Excitatus
- Дата начала
BiFoot
Активный участник
Этот БП опасно использовать, он ваш сканатор может угробить. Просадка напряжения может из-за большого тока, или БП не справляется, или сканатор берет больше нужного. Если посмотреть на осциллографе, наверняка на выходе у БП имеется пульсация. Кроме Али те же китайские БП, но дороже. Отзывы у продавцов почитайте. Хотя, и при хороших отзывах можно нарваться на брак у вполне хорошего продавца. По току берите не 2А, а 3А.
itd-rus.ru
www.chipdip.ru
А лучше ли они китайских, трудно сказать.
Источник питания ИП15-60 15В, 3А купить по низкой цене в Москве с доставкой по России
Источник питания ИП15-60 15В, 3А российского производства с доставкой по РФ. Качественные приборы учета тепловой энергии по низким ценам.
pulsarklg.ru
Источник питания ИП15-60 15В 3А | MODX Revo
EPS-45-15, Блок питания, 15В,3А,45Вт, MEAN WELL | купить в розницу и оптом
EPS-45-15, AC/DC сетевой преобразователь открытого исполнения, серия EPS-45 • Комплекс защит от: короткого замыкания, перегрузки, перенапряжения • Диапазоны температур работы: -30...70 °C, хранения: -40...85 °C, Блоки и элементы питания/Источники питания (AC-DC преобразователи)/Источники питания...

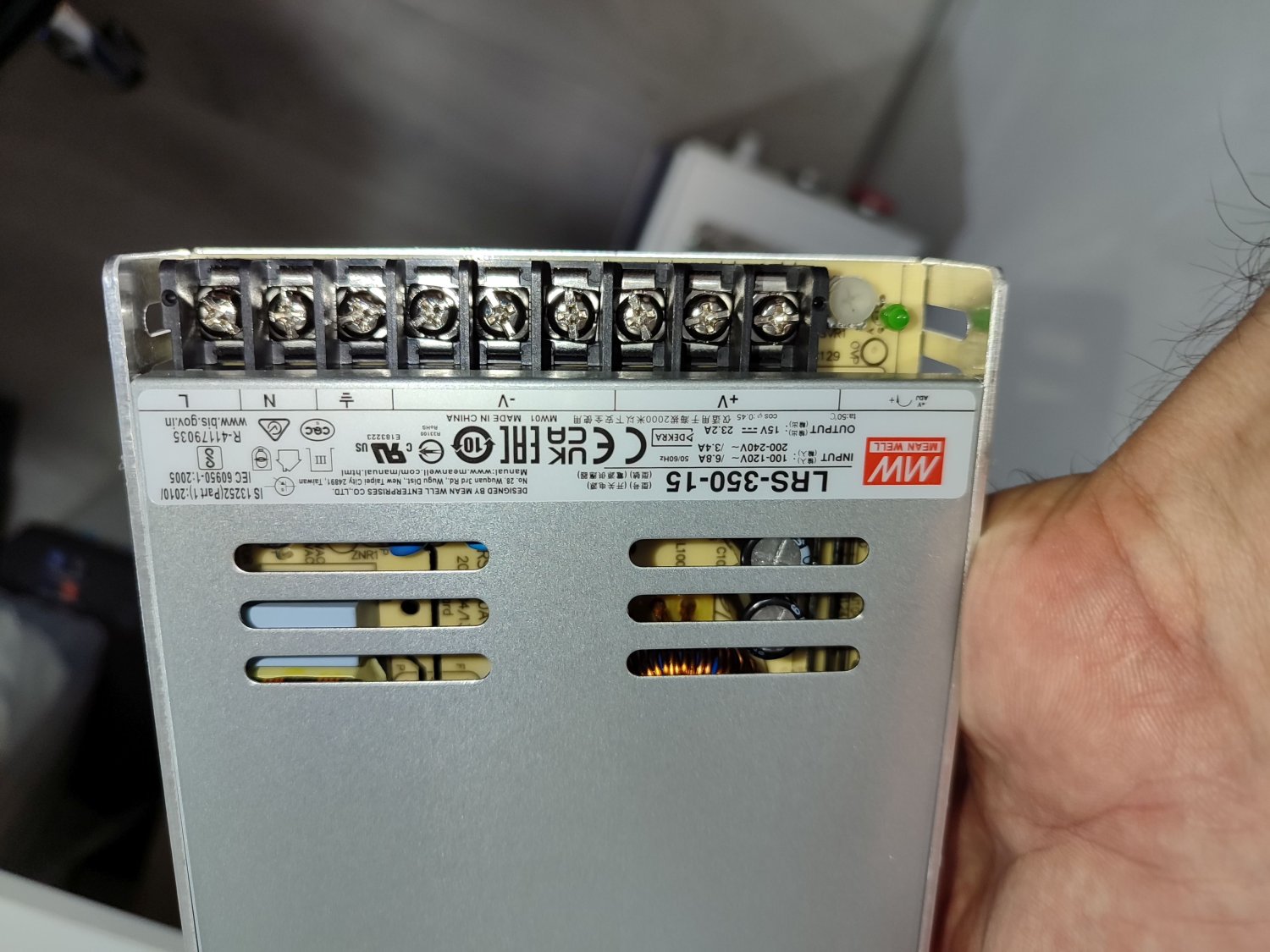

Заказал вот такой как на фото,

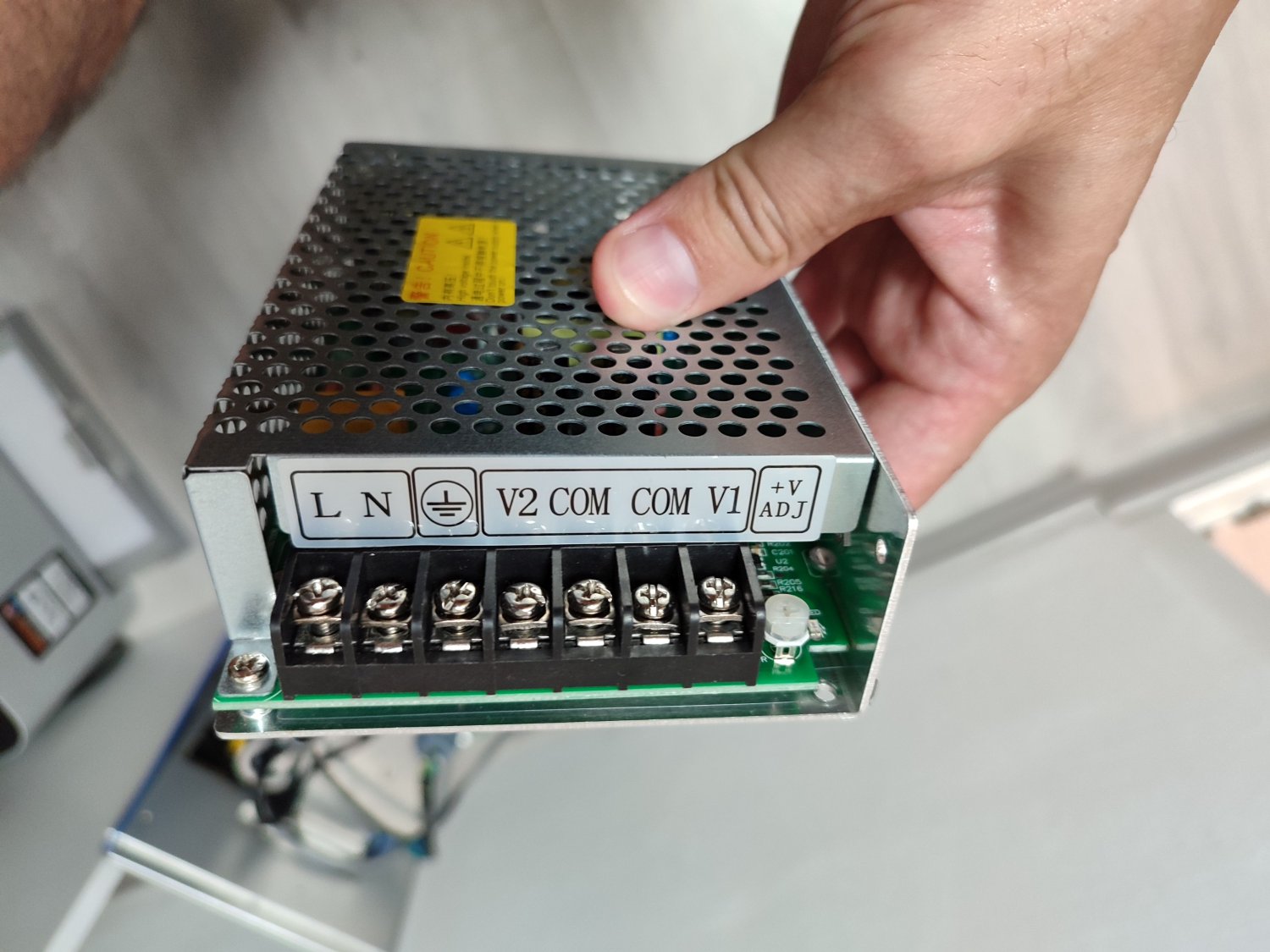

подключил, но, поскольку никакого com выхода на этом , да и на других блоках , что продаются в России , нет, я провод подключил к массе. V1 к +15, а V2 к -15 согласно распиновке старого блока:

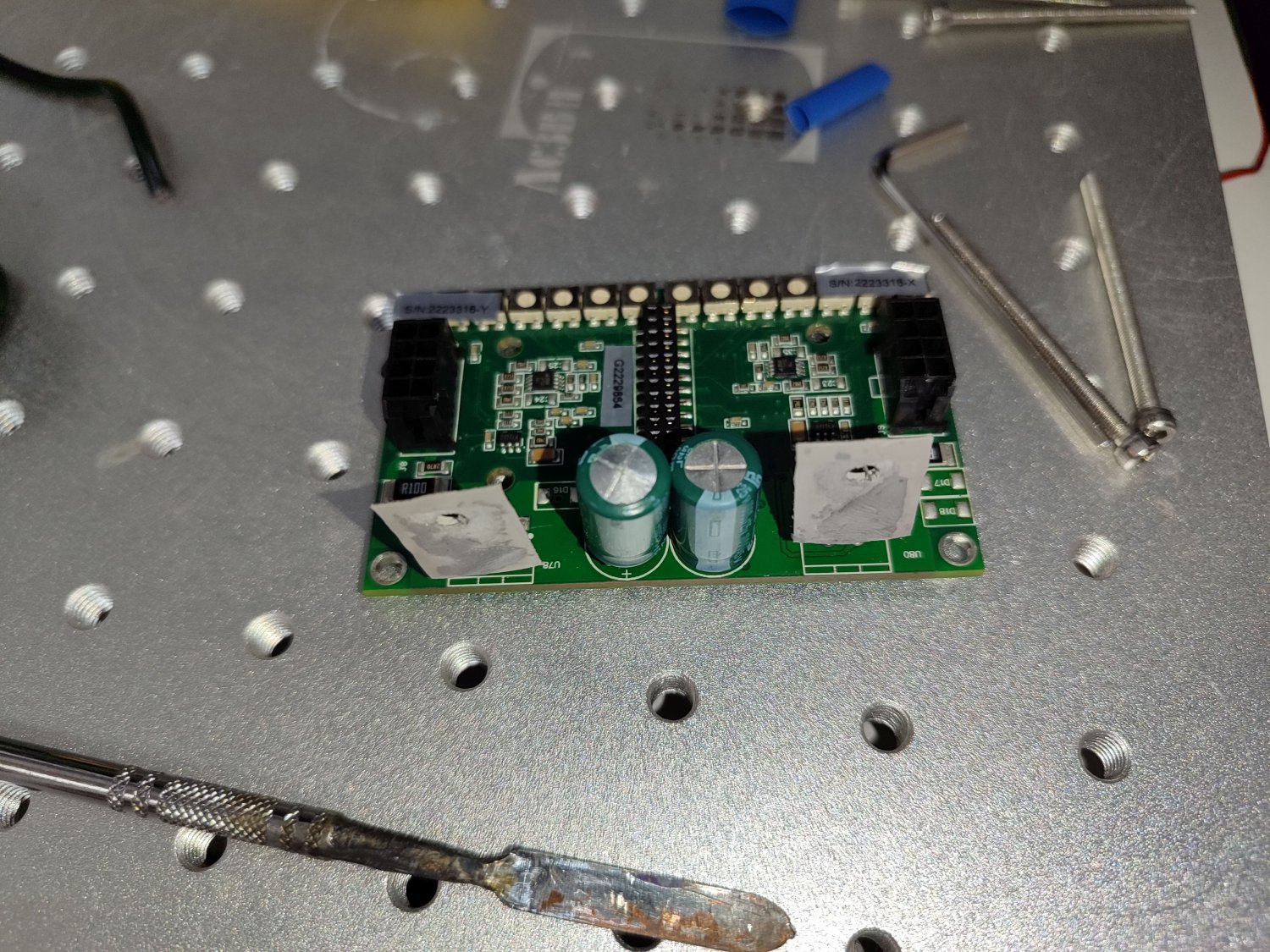

и при включении станка тут же нахрен взорвалась емкость на плате питания сканатора. Очень надеюсь, что только она отрыгнула, завтра купля пару и перепаяю.
Такой вопрос- если сканатор выжил, есть ли возможность подключить его к этому блоку? Или ничего не выйдет. Com и земля не звонятся между собой, значит это 2 отдельных канала... а на новом блоке только земля есть и ппц...
подключил, но, поскольку никакого com выхода на этом , да и на других блоках , что продаются в России , нет, я провод подключил к массе. V1 к +15, а V2 к -15 согласно распиновке старого блока:
и при включении станка тут же нахрен взорвалась емкость на плате питания сканатора. Очень надеюсь, что только она отрыгнула, завтра купля пару и перепаяю.
Такой вопрос- если сканатор выжил, есть ли возможность подключить его к этому блоку? Или ничего не выйдет. Com и земля не звонятся между собой, значит это 2 отдельных канала... а на новом блоке только земля есть и ппц...
BiFoot
Активный участник
Есть вероятность что в вашем случае виноват сканатор, а не блок питания. Кондер мог рвануть из-за слишком большого тока. Была мысль, но так и не написал, вам надо было замерить ток в момент проседания напряжения. Вероятно, придется менять сканатор, либо искать плату управления. В чем причина большого тока, сказать трудно. Может емкость уже была пробита и при большем токе ее закоротило, может в схеме еще что то гнилое, тоже могло унести. Рано или поздно, емкость все равно коротнула бы из-за тока. Жива или нет плата управления, это надо смотреть. Грустная история.
BiFoot
Активный участник

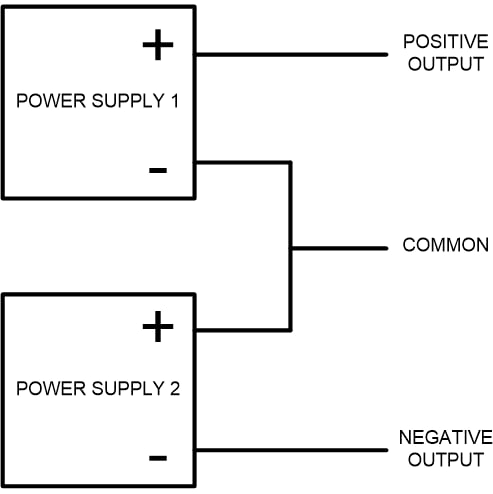

Что означает COM в схемах и приборах
Полезное про электронику: Что означает COM в схемах и приборах, от Maestro - читайте и комментируйте на Радиосхемах
BiFoot
Активный участник

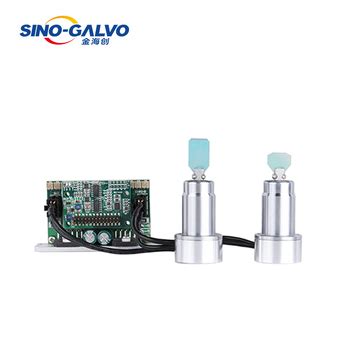

Плата то жива? Или неизвестно. Снимать приводы не стоило. Все настройки на линзу улетели. Тщательно обезжирить не забудьте после установки.

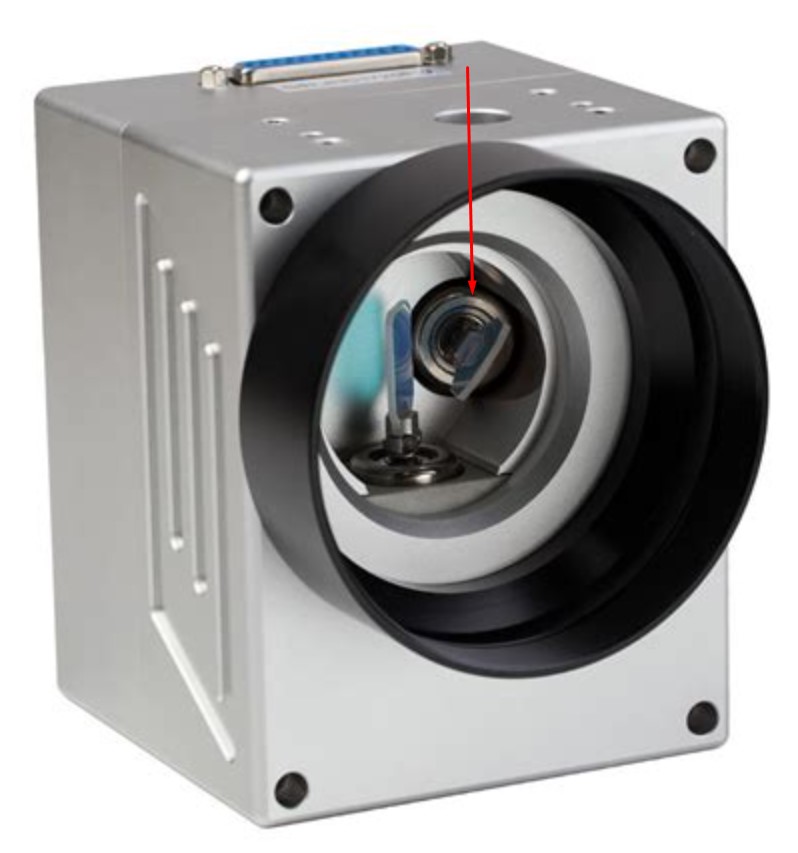

Стоят они так - короткое на вход, длинное на выход. Под 45° друг к другу. При установке постараться выставить луч чтобы был вертикальным. Настраивать геометрию уже в программе Ezcad.
Стоят они так - короткое на вход, длинное на выход. Под 45° друг к другу. При установке постараться выставить луч чтобы был вертикальным. Настраивать геометрию уже в программе Ezcad.
Добрый всем. Да, купленный БП не подходил по параметрам. Он одно полярный(+15). Сканаторы запитывается от двуполярного источника.(плюс-минус 15В). Кондер взлетел по причине переполюсовки в одном плече. БП чинятся и достаточно успешно. Время от времени параметры выходных напряжений в БП нужно проверять. Особенно, 48V, Питание источника.
Вложения

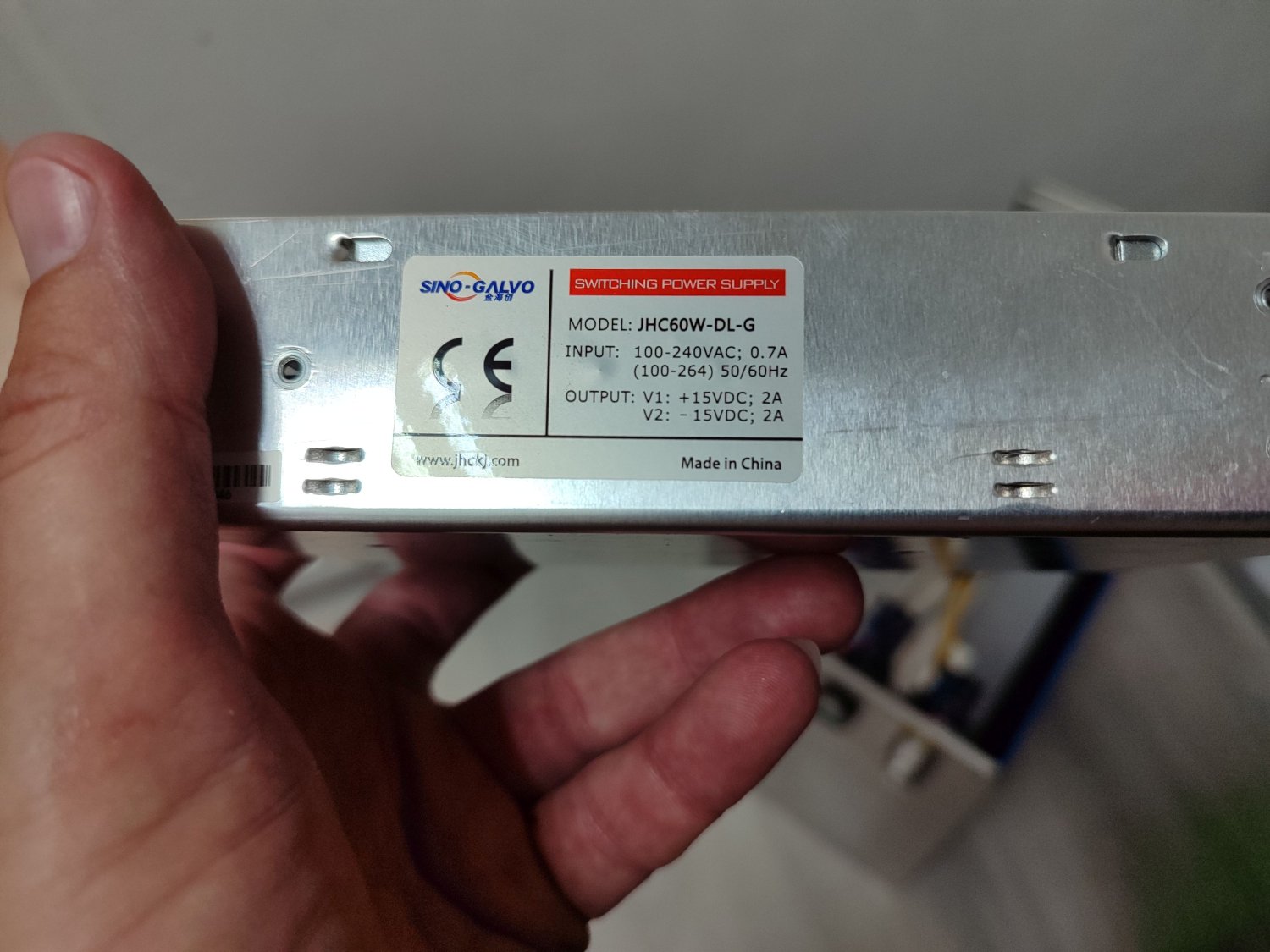

Всем доброго дня. Была похожая проблема летом. Работы было очень много, в помещении жарко. Периодически начал появляться глюк: работаешь, работаешь, вдруг луч хаотично начинает бегать по рандомной траектории (1-3 сек) и возвращается обратно, доделывать гравировку. Хотел ехать за кондиционером для мастерской, но в последний момент решил замерить напряжение на блоке питания сканатора. Оказалось, что пока он выдаёт 15В, все хорошо работает. В какой-то момент напряжение начинает проседать 13,12,9...0В - в это время происходит глюк. Потом обратно 15В и работаем дальше. Ещё заметил, что после запуска станка глюк случается чаще. Чем дольше работаешь, тем реже появляется. Итог следующий: сначала снял блок питания со второго станка, поставил вместо проблемного, понаблюдал 2 дня, проблема исчезла. Заказал новый. Старый не ремонтировал, так как визуально ничего не обнаружил (да и не разбираюсь толком в компонентах). Вышел из строя такой же блок, как у автора Sino Galvo 60w. На втором станке стоял другой фирмы на 55Вт. И новый пришёл такой же фирмы и тоже на 55Вт. Уже месяца 4 прошло, пока полёт нормальный.
Простите за много букв, просто поделился своей ситуацией.
Простите за много букв, просто поделился своей ситуацией.

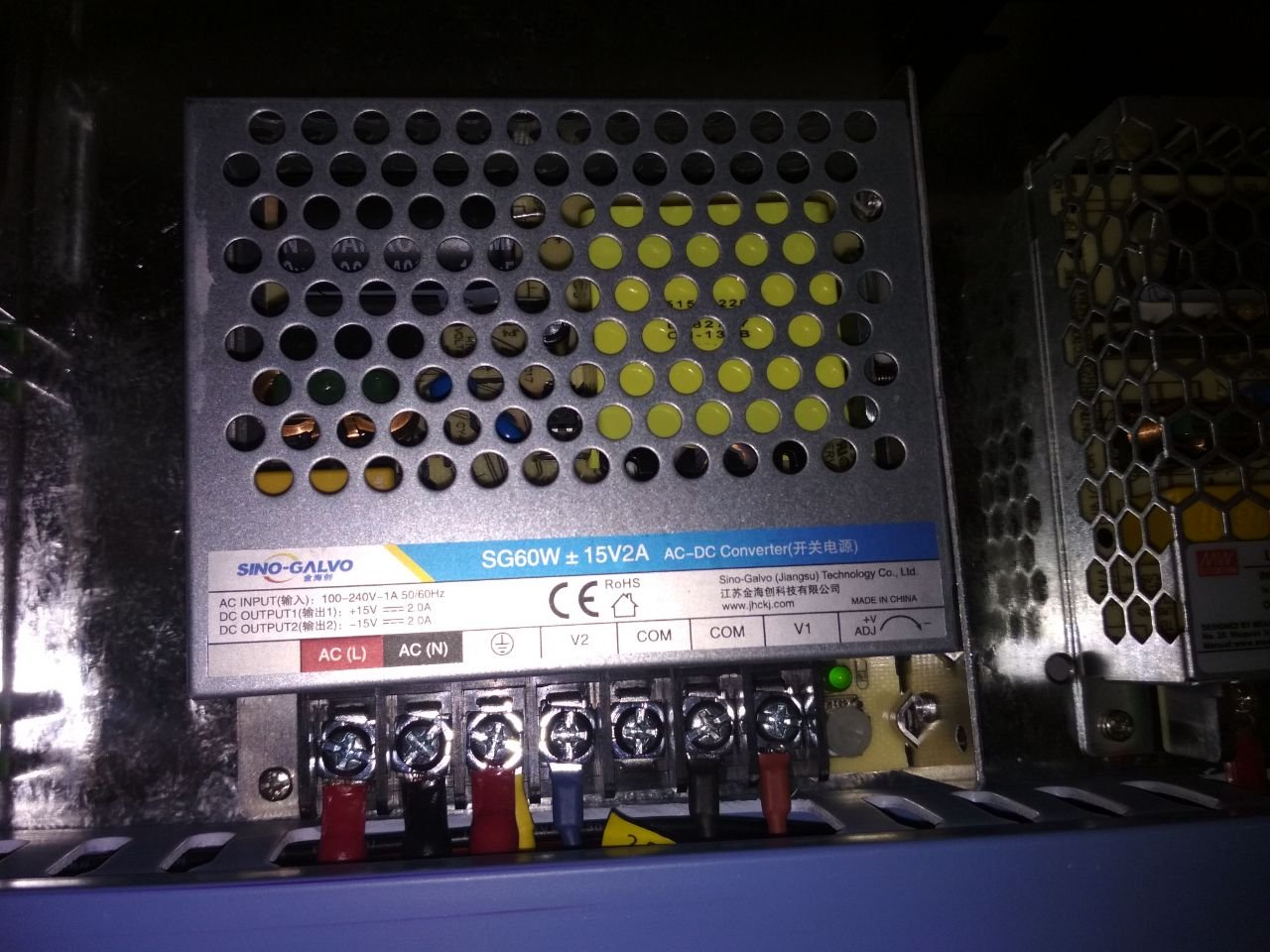

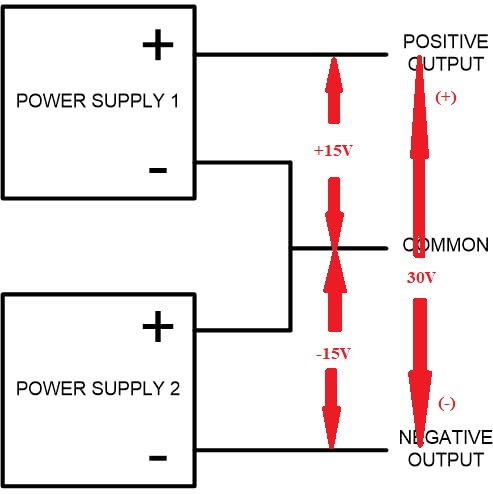

Всем доброго дня, начну немного из далека, пришёл станок из Китая, выявили проблему со скалатором RC7110, поставщик прислал замену, после установки нового при включении моторы в скалаторе не могут прийти в нулевое положение и постоянно находятся в работе, как я понимаю необходимо произвести замену блока питания на 15 вольт? Фото прикрепил, заметил особенность напряжение на клеммах V1 и V2 составляет 30 вольт, прошу помощи в вопросе, действительно необходима замена, либо я что-то не так замерил?, опыта работы с оборудованием нет.
