Нужна помощь Блок питания сканатора

[BiFoot]

Блок питания двух полярный. Проблема может быть как с блоком питания, тогда зря сканатор меняли, а может быть и со сканатором. Не так давно был случай - https://halkru.com/forum/threads/4200/
Но, у вас, похоже, блок питания глючит. Попробуйте снять на видео что происходит. И ошибку не сделайте, блок питания только двух полярный.



[BiFoot]



[Dmitri]

Посмотреть вложение 13082

Спасибо за обратную связь, к сожалению видео загрузить не удаётся (непрерывно зеркало перемешается без остановки).



[Dmitri]

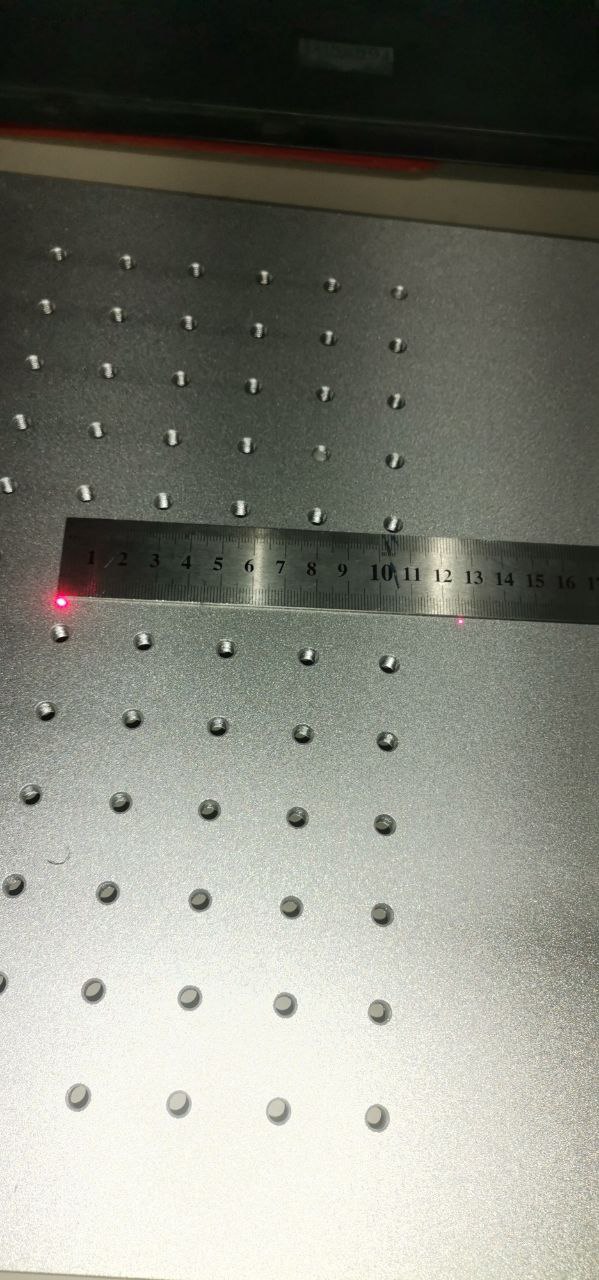

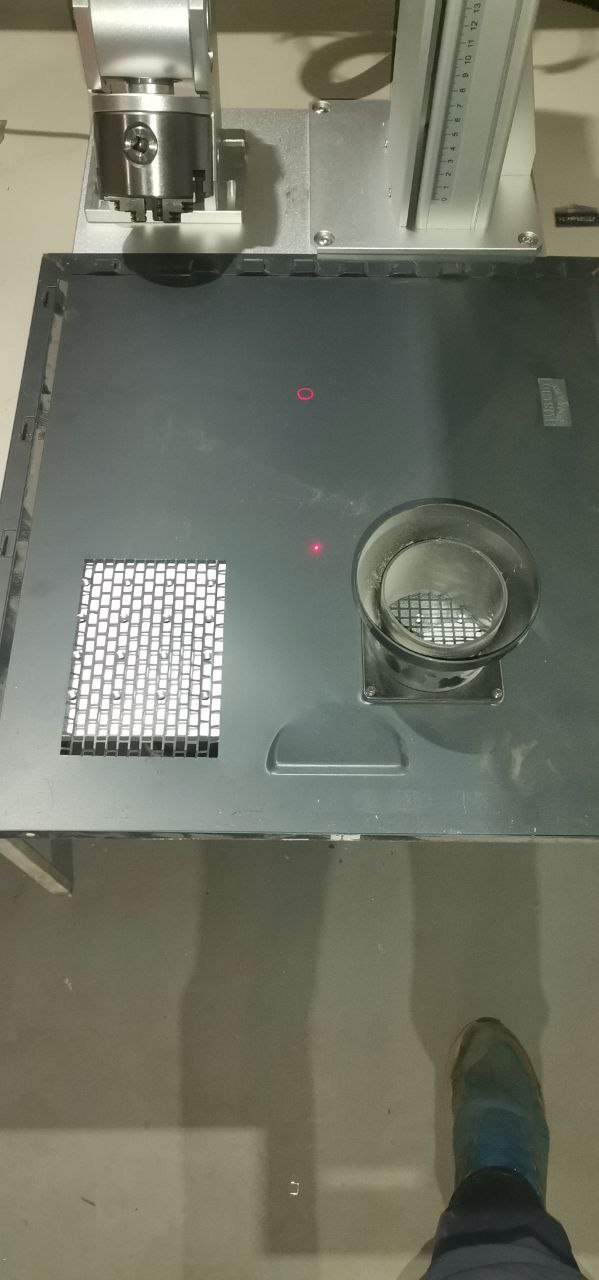

сканатор меняли потому что рабочее поле на 13 сантиметров смещено в сторону. 13см это расстояние от 2led до красной точки (она в ezcad в центре рабочего стола). на другом фото пример, точка это 2led фокусировка и круг 10мм в центре стола, однако на станке он не в центре и овальный. Предыдущий скалатор хоть со смещением и нарушенной геометрией, однако работает на этом же станке.



[BiFoot]

Хаотично или по одной траектории? Какие либо звуки есть в виде щелчков. Там видео есть, такая же история? Меняли сканатор по этой же причине? БП можно посмотреть на Али, можно здесь. Здесь будет подороже, как показывает практика, но побыстрее.

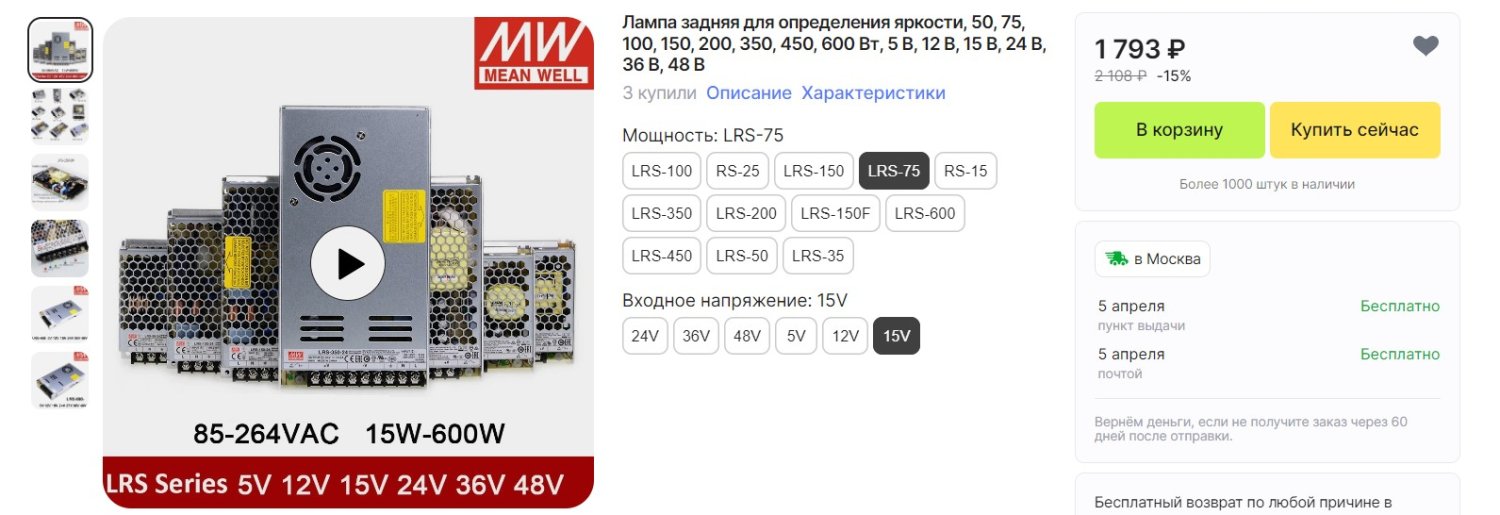

https://aliexpress.ru/item/1005006373139132.html - вроде этот должен подойти.

Там, вроде штатный 60 Вт. Лучше уточнить у продавца маркератора насчет того подходит или нет.
Тут подороже https://aliexpress.ru/item/1005005796246000.html
Еще https://aliexpress.ru/item/1005003353027103.html
Следите чтобы был двух полярный, еще их называют с общей точкой, а то будет как у другого, я его забыл предупредить про двухполярность, итог мертвая плата.



[BiFoot]

что рабочее поле на 13 сантиметров смещено в сторону

Если трассер не встроенный, то регулируется. Каким боком тут сканатор, не пойму. Там лазер стоит перед сканатором. Если только и гравировал со смещением, тогда зеркала неверно настроены. Тоже тема была. Куда смотрит луч без нажатия F1, размер и овал, это в настройках можно править. Красный по F1 и в режиме простоя могут не совпадать. Как и во время гравировки. Сейчас не уже не посмотрите, а так можно посмотреть точку куда луч смотрит, если только на новом сканаторе теперь. Есть такая штука, позволяет видеть ИК лазерный луч. Только нельзя на нее светить сфокусированным лучом - прожигает люминесцентный слой. https://aliexpress.ru/item/32958110745.html - на керамической пластинки есть тонкое люминофорное покрытие, которое под лучом светится салатовым, можно видеть свет диода пульта.



[Dmitri]

Хаотично или по одной траектории? Какие либо звуки есть в виде щелчков. Там видео есть, такая же история? Меняли сканатор по этой же причине? БП можно посмотреть на Али, можно здесь. Здесь будет подороже, как показывает практика, но побыстрее.
https://aliexpress.ru/item/1005006373139132.html - вроде этот должен подойти.
Посмотреть вложение 13085
Там, вроде штатный 60 Вт. Лучше уточнить у продавца маркератора насчет того подходит или нет.
Тут подороже https://aliexpress.ru/item/1005005796246000.html
Еще https://aliexpress.ru/item/1005003353027103.html
Следите чтобы был двух полярный, еще их называют с общей точкой, а то будет как у другого, я его забыл предупредить про двухполярность, итог мертвая плата.

Первый сканатор у которого смещение на 13 см работал, однако на изменение настоек через Ezcad2.14 не реагирует, а второй (который прислал поставщик имеет проблему с постоянной (хаотичной) работой мотора в архиве прикрепил момент включения второго сканатора.



[Dmitri]

Ещё одно уточнение, с первым (рабочим) сканатором вся рабочая область смещена в верх и влево, как я понимаю это из-за механической проблемы, второй сканатор (который шумит) также выдаёт смещённую рабочую область, можете подсказать в чём ещё может быть проблема.



[BiFoot]

А не задевает ли у вас зеркало линзу? Линзу выкрутите и включите.



[Dmitri]

А не задевает ли у вас зеркало линзу? Линзу выкрутите и включите.

Добрый вечер, линзу не задевает, как я понимаю дело в блоке питания? Об этом говорил поставщик из китая! Вопрос в том, что первый сканатор работает (только со смещенной рабочей областью), а второй, который пришёл на замену как раз шумит.



[BiFoot]

А блок питания пришел со станком? Тогда есть вероятность. Хотя, можно немного оставить и на управляющую плату. Может с нее по управлению какой шум идет. Но, лучше с блока питания начать. Наводки, пульсация. Может быть просадка напряжения при большой нагрузке.



[Dmitri]

А блок питания пришел со станком? Тогда есть вероятность. Хотя, можно немного оставить и на управляющую плату. Может с нее по управлению какой шум идет. Но, лучше с блока питания начать. Наводки, пульсация. Может быть просадка напряжения при большой нагрузке.

Всё верно блок питания пришёл со станком, подскажите где находится управляющая плата у нас станок Raycus QB

​



[BiFoot]

Raycus QB

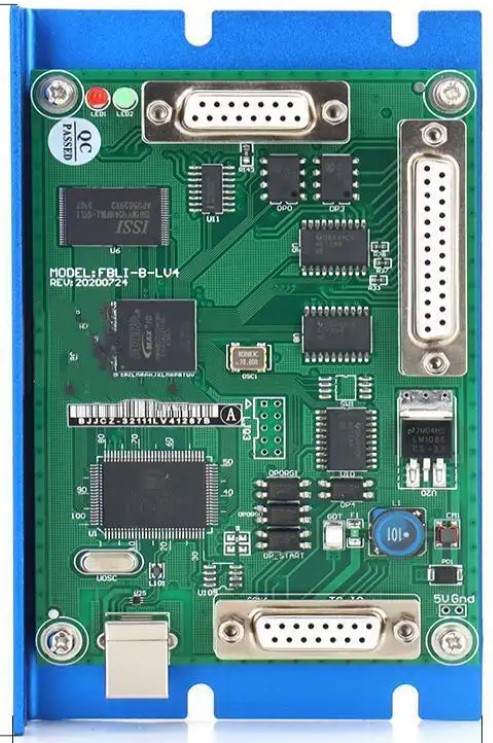

Это тип лазерного источника. Если вскрыть корпус, то плата, как правило, на верхней горизонтальной полке. Под ней стенка, делящая часть корпуса пополам, слева, если смотреть со стороны выключателей, как правило, блоки питания, вторую половину занимает блок лазерного источника. Еще на верхней полке может быть драйвер поворотного устройства. А так, компоновка может быть любой.

Выглядит примерно так, но, могут быть и нюансы.



[Dmitri]

Это тип лазерного источника. Если вскрыть корпус, то плата, как правило, на верхней горизонтальной полке. Под ней стенка, делящая часть корпуса пополам, слева, если смотреть со стороны выключателей, как правило, блоки питания, вторую половину занимает блок лазерного источника. Еще на верхней полке может быть драйвер поворотного устройства. А так, компоновка может быть любой.
Посмотреть вложение 13088
Выглядит примерно так, но, могут быть и нюансы.

Добрый день, самим не удалось решить проблему, возможно дело в управляющей плате, возможно что-то не так настроили, решили, что нужна помощь специалиста по настройке (юстировке), замене оборудования на месте, мы находимся в Москве, ул. Большая Cемёновская, 42. Возможно кто-то из ваших коллег сможет помочь. Буду признателен если сообщите контакты выездных мастеров.



[Ermek74]

Добрый день, самим не удалось решить проблему, возможно дело в управляющей плате, возможно что-то не так настроили, решили, что нужна помощь специалиста по настройке (юстировке), замене оборудования на месте, мы находимся в Москве, ул. Большая Cемёновская, 42. Возможно кто-то из ваших коллег сможет помочь. Буду признателен если сообщите контакты выездных мастеров.

Здравствуйте! Большая Семёновская, 42. - Вы работаете в Атеко? Созванивался с Лебяжьевым (Александр Николаевич), хотел станок повезти на ремонт, всё никак времени не нахожу...



[Dmitri]

Здравствуйте! Большая Семёновская, 42. - Вы работаете в Атеко? Созванивался с Лебяжьевым (Александр Николаевич), хотел станок повезти на ремонт, всё никак времени не нахожу...

Добрый день, в Атеко мы не работаем, даже не наслуху, территория завода большая, компаний арендаторов много.
