Нужна помощь Настройки параметров EZCAD СО2 маркера

[ZRS90]

Здравствуйте! Помогите пожалуйста, попал в руки маркер СО2 с RF трубкой. В интернете не могу отыскать информацию по правильной настройке в ezcad. По fiber станкам инфы много, а по со2 ничего нет... Огромная просьба, обладатели со2 маркеров, поделитесь скринами с настройками, буду благодарен!



[ZRS90]

Такие настройки в данный момент



[BiFoot]

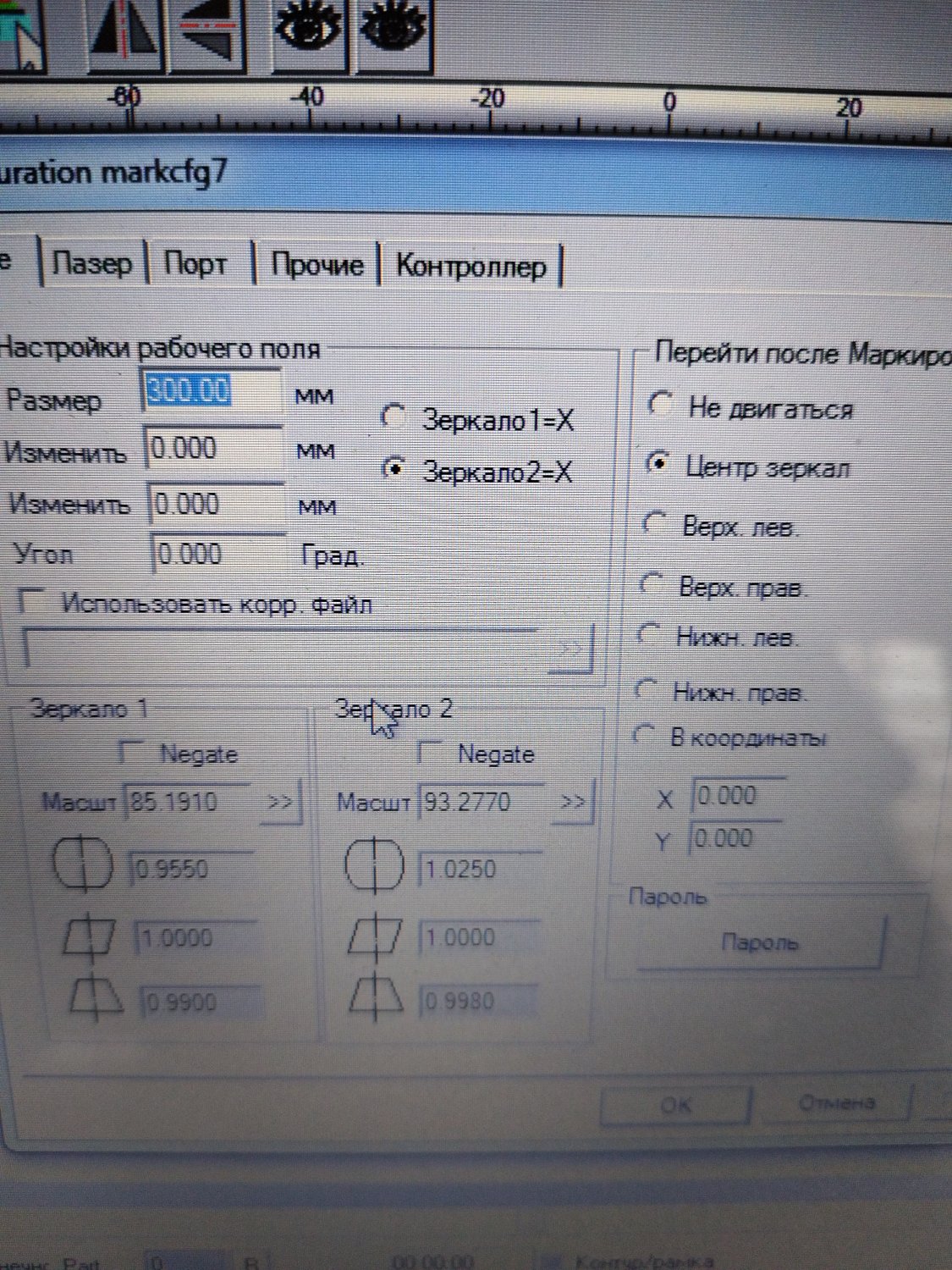

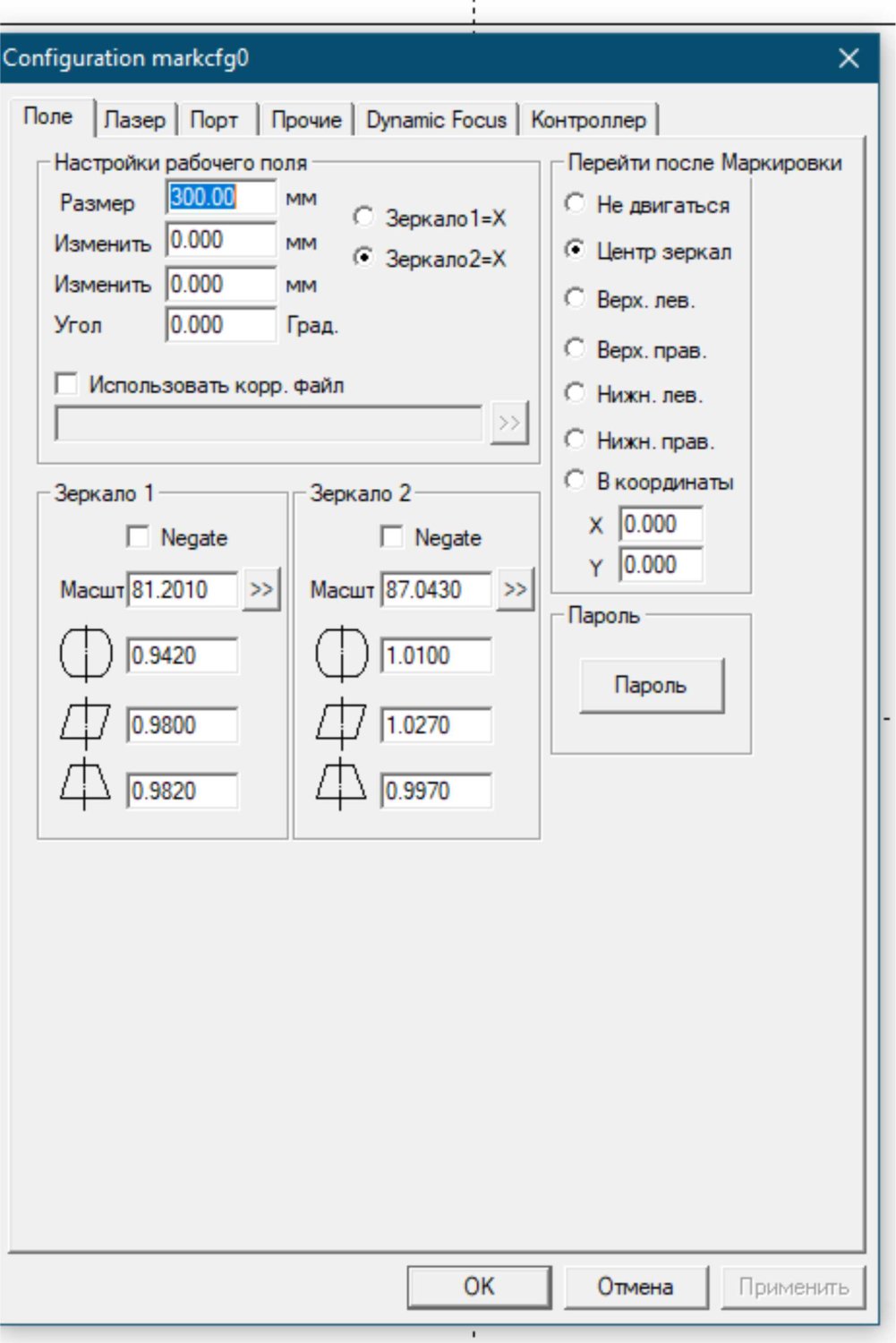

1 рисунок, это индивидуальные настройки линзы. Исправление искажений вносимых линзой. У вас уже вписаны данные, лучше сохраните на всякий случай чтобы иметь возможность восстановит. Будете менять линзу, придется под нее настраивать.

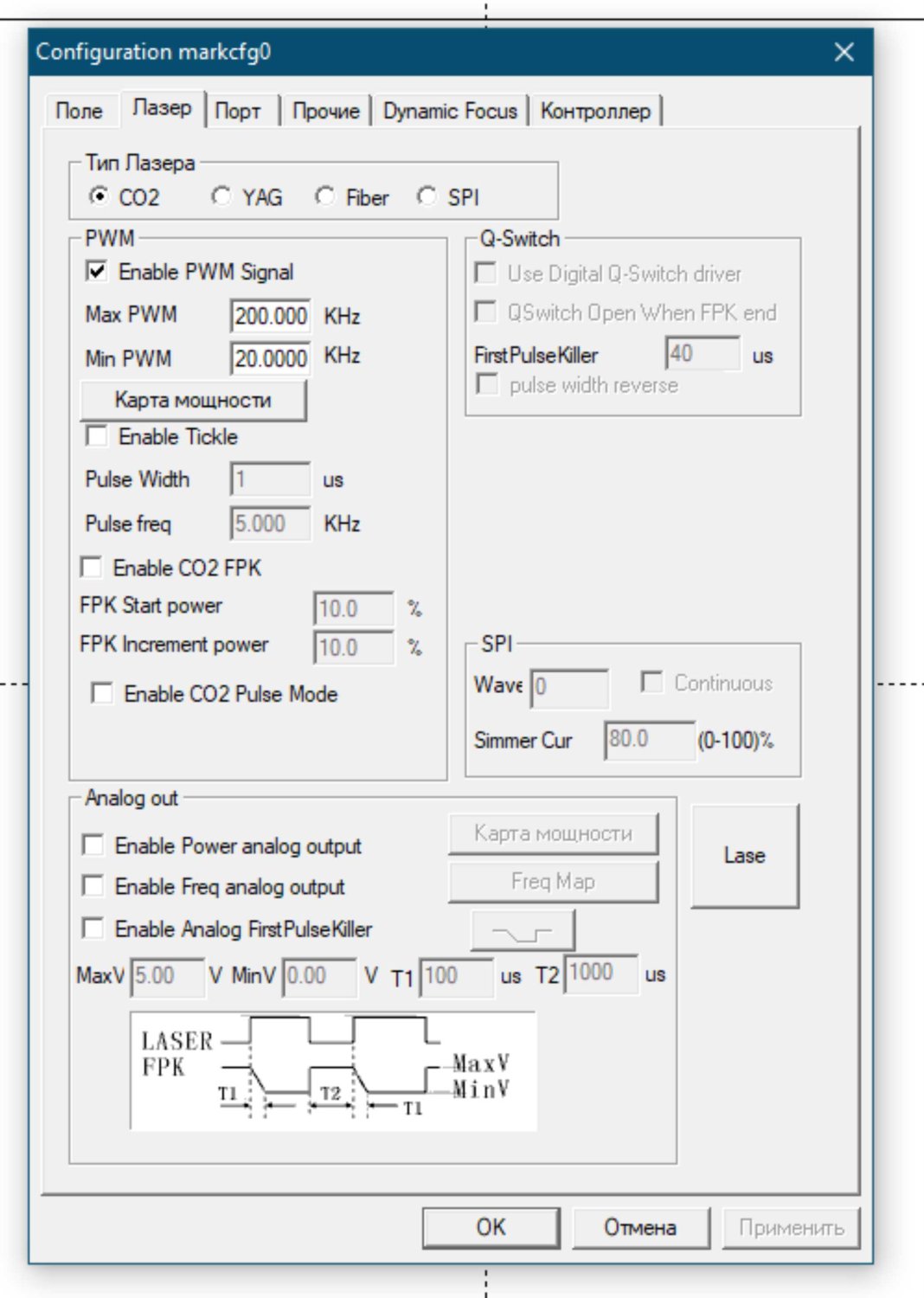

2 рисунок настройки лазерного источника. Должны соответствовать тому, что в паспорте источника.

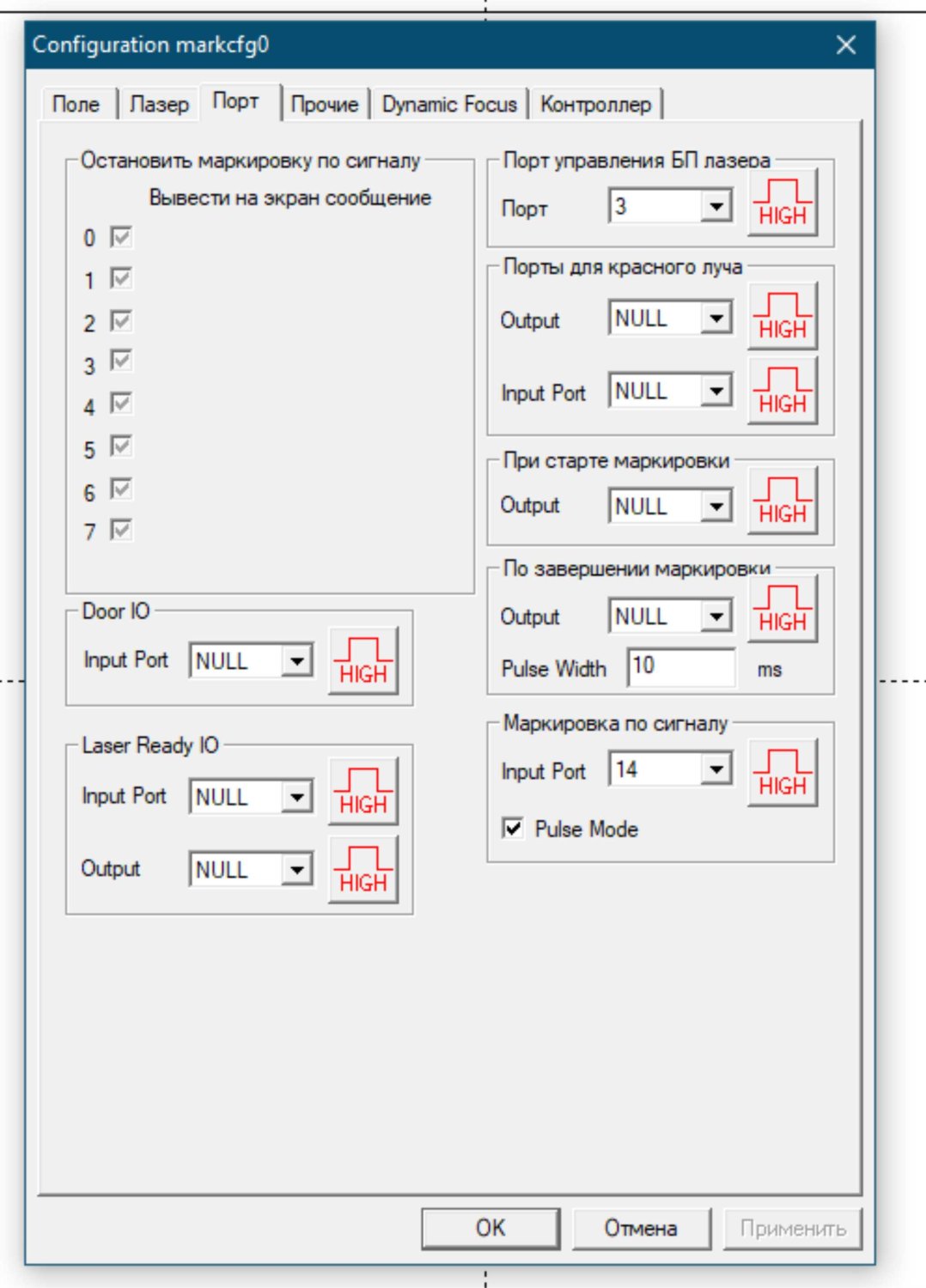

3 рисунок. Порты. Из него нас интересует только последний порт. На нем висит педаль которой запускается маркировка.

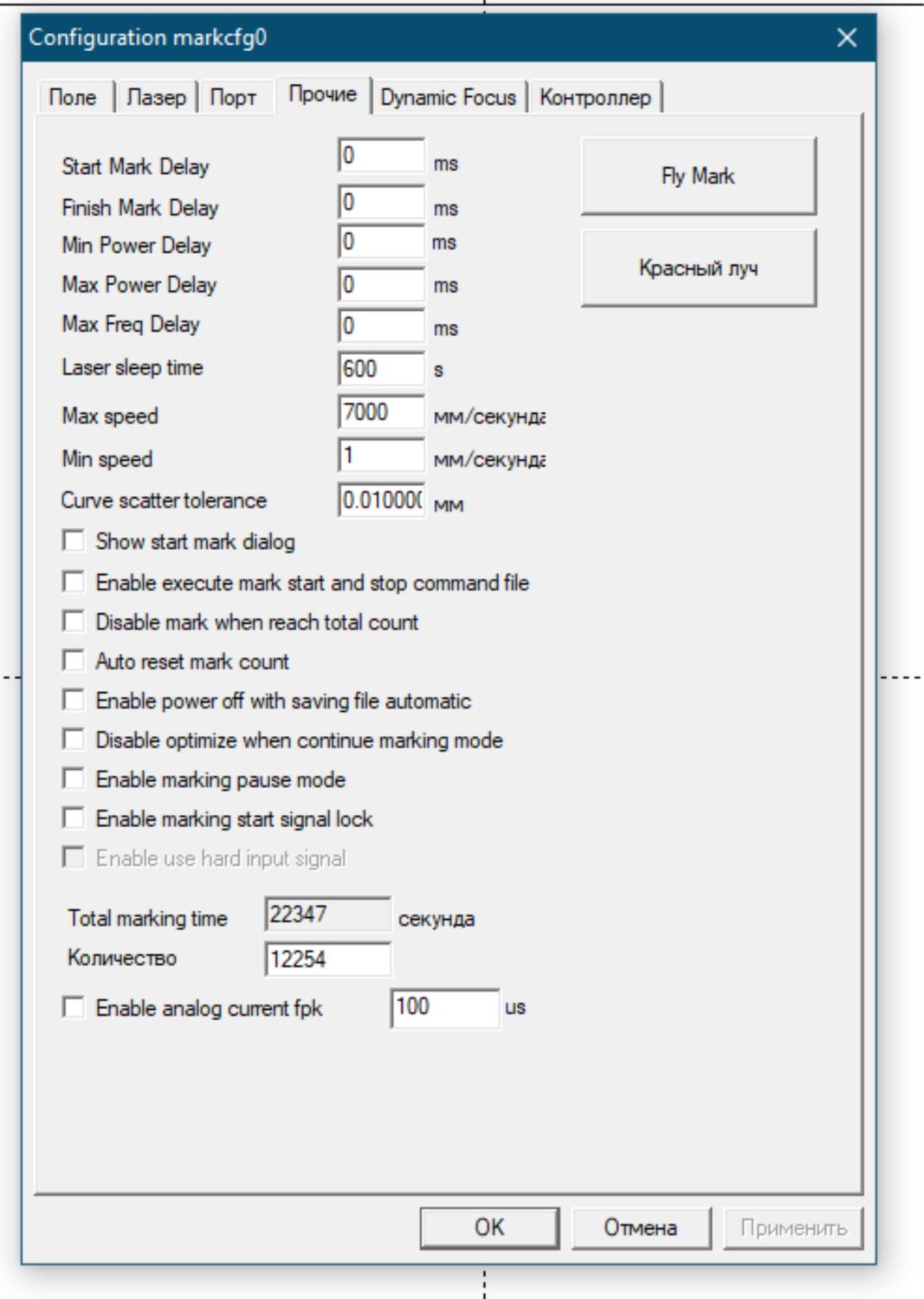

4 рисунок. Настройки под сканатор. Без нужды не надо трогать. Там еще кнопка настройки красного луча имеется. По ней можно настроить указатель зоны маркировки, которая обозначается красным лучом по F1.

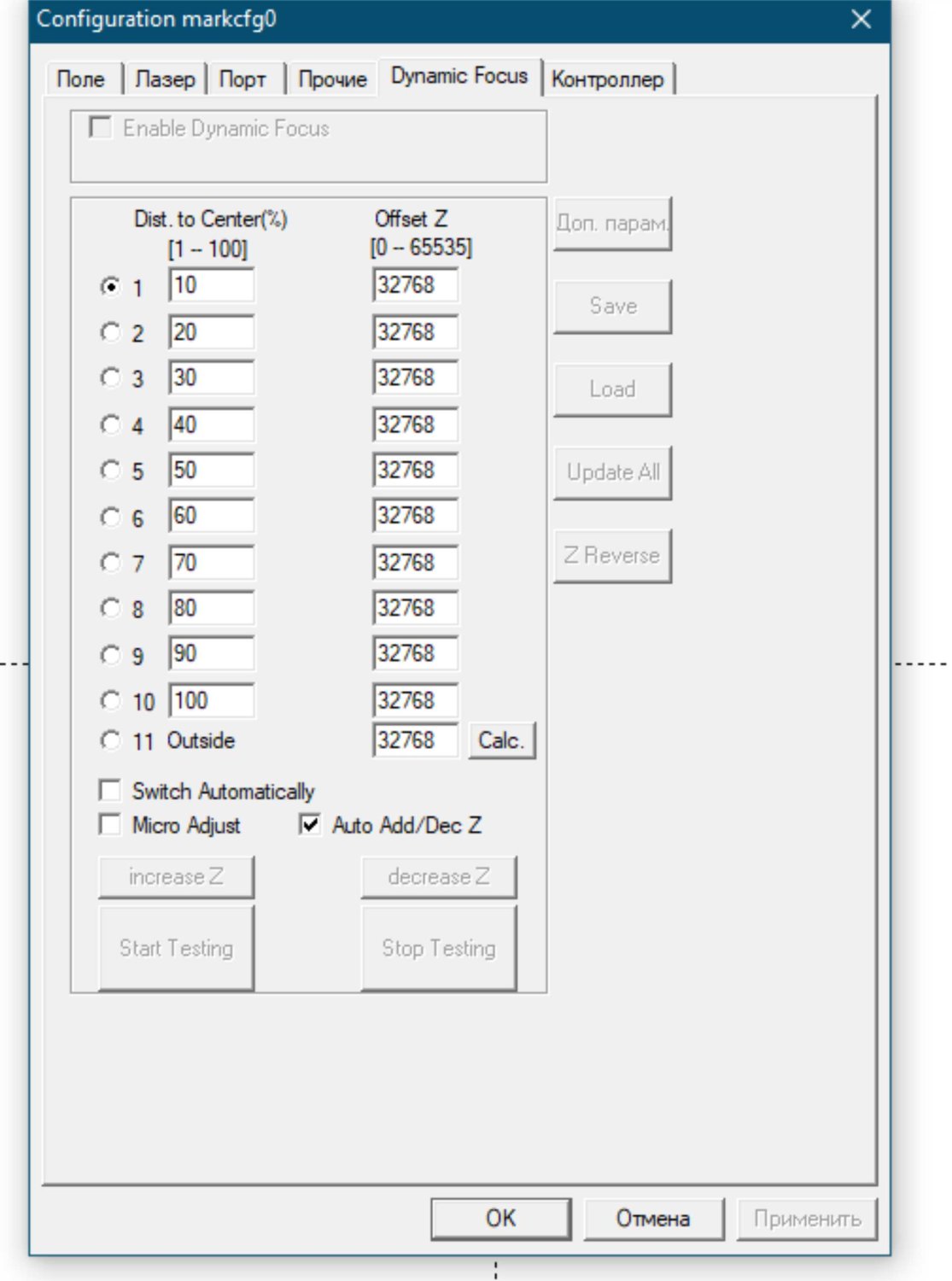

5 рисунок настройки автофокуса.

По идее, гравер уже настроен, ничего трогать не надо без нужды.



[ZRS90]

1 рисунок, это индивидуальные настройки линзы. Исправление искажений вносимых линзой. У вас уже вписаны данные, лучше сохраните на всякий случай чтобы иметь возможность восстановит. Будете менять линзу, придется под нее настраивать.
2 рисунок настройки лазерного источника. Должны соответствовать тому, что в паспорте источника.
3 рисунок. Порты. Из него нас интересует только последний порт. На нем висит педаль которой запускается маркировка.
4 рисунок. Настройки под сканатор. Без нужды не надо трогать. Там еще кнопка настройки красного луча имеется. По ней можно настроить указатель зоны маркировки, которая обозначается красным лучом по F1.
5 рисунок настройки автофокуса.

По идее, гравер уже настроен, ничего трогать не надо без нужды.

Да это я все настраивал по видео с интернета, но все эти видео были про волоконные маркеры, а настроек именно со2 маркеров не найти, поэтому переживаю, может есть какие то особенности в настройке...



[ZRS90]

1 рисунок, это индивидуальные настройки линзы. Исправление искажений вносимых линзой. У вас уже вписаны данные, лучше сохраните на всякий случай чтобы иметь возможность восстановит. Будете менять линзу, придется под нее настраивать.
2 рисунок настройки лазерного источника. Должны соответствовать тому, что в паспорте источника.
3 рисунок. Порты. Из него нас интересует только последний порт. На нем висит педаль которой запускается маркировка.
4 рисунок. Настройки под сканатор. Без нужды не надо трогать. Там еще кнопка настройки красного луча имеется. По ней можно настроить указатель зоны маркировки, которая обозначается красным лучом по F1.
5 рисунок настройки автофокуса.

По идее, гравер уже настроен, ничего трогать не надо без нужды.

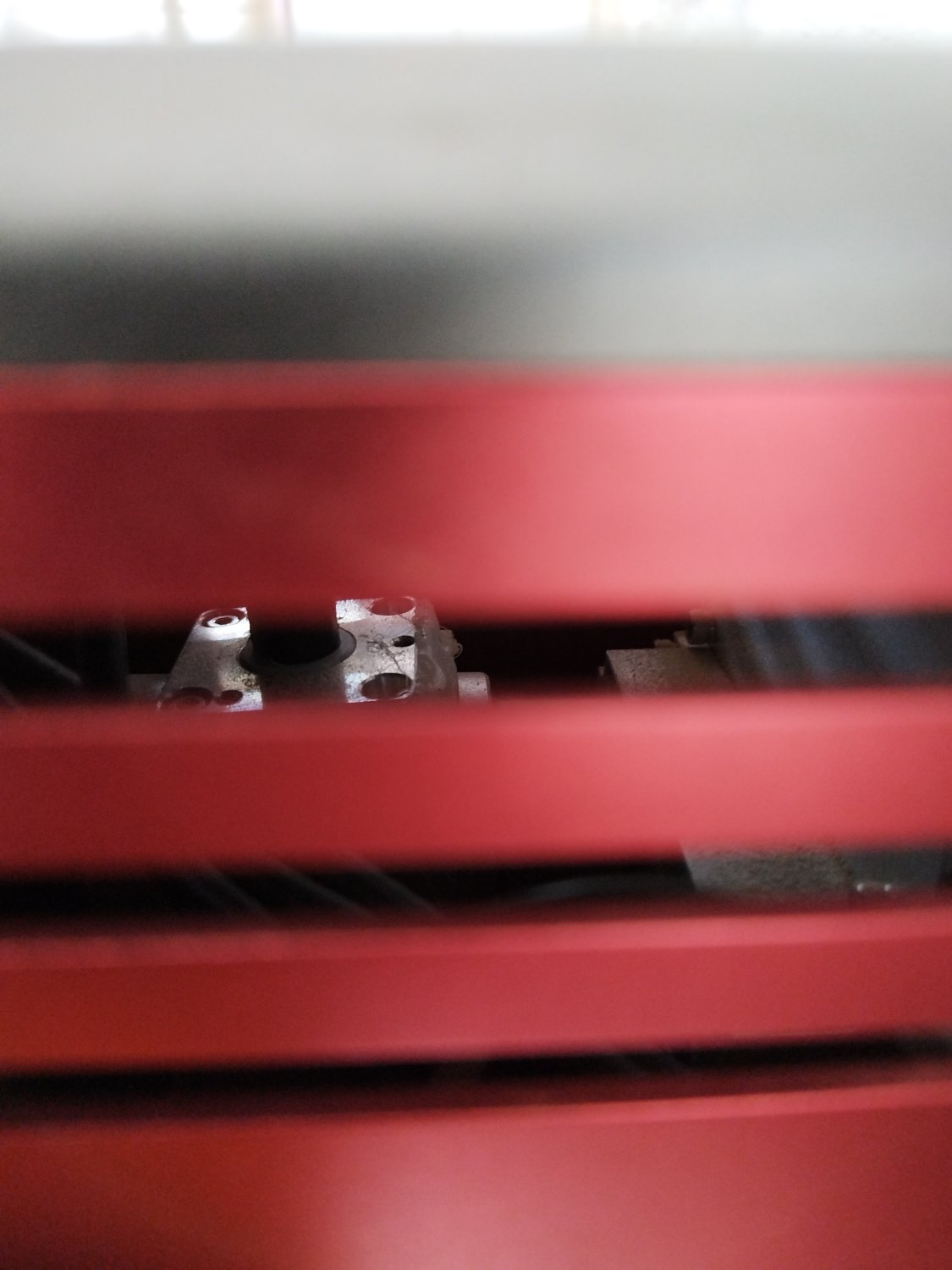

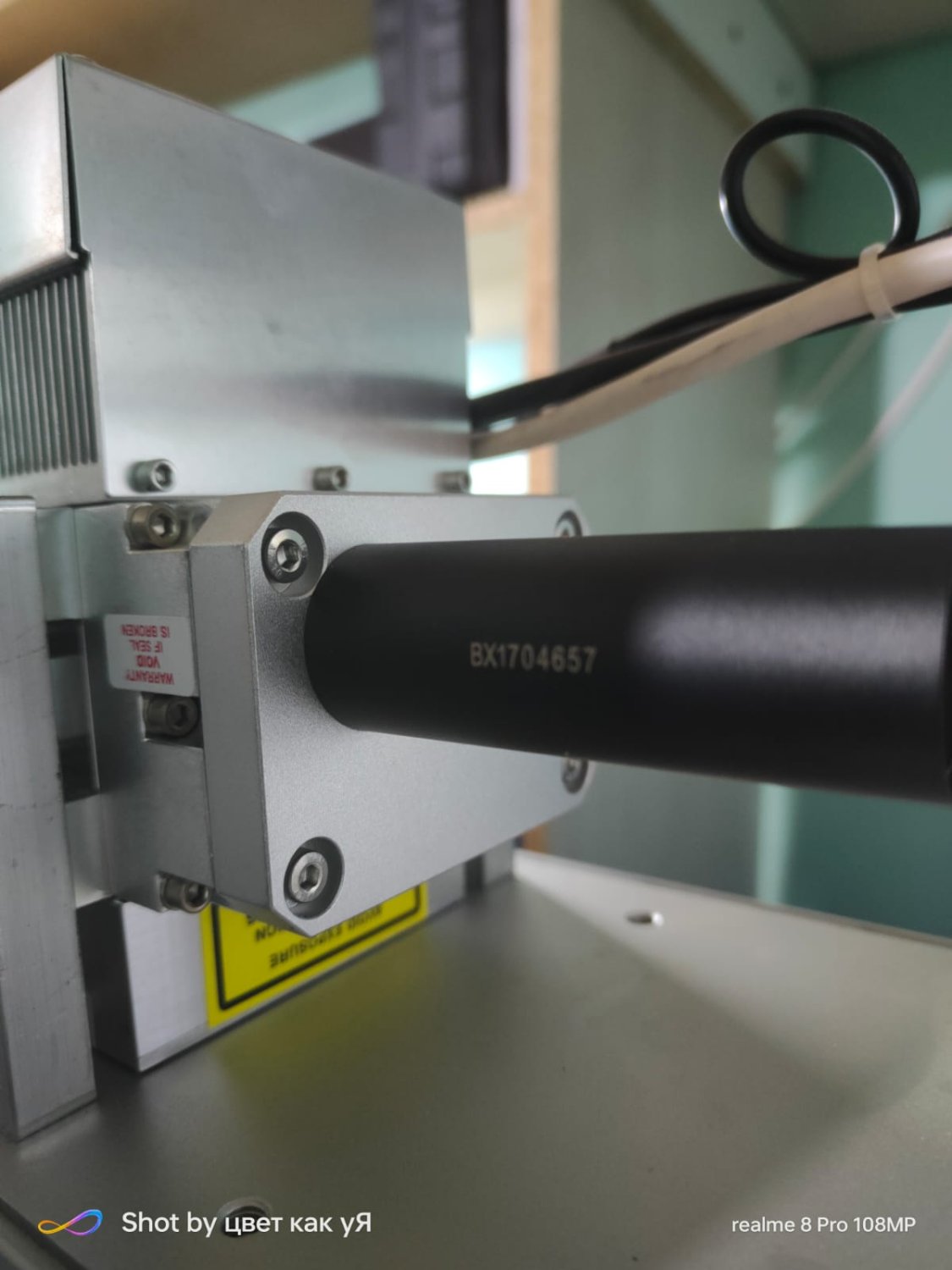

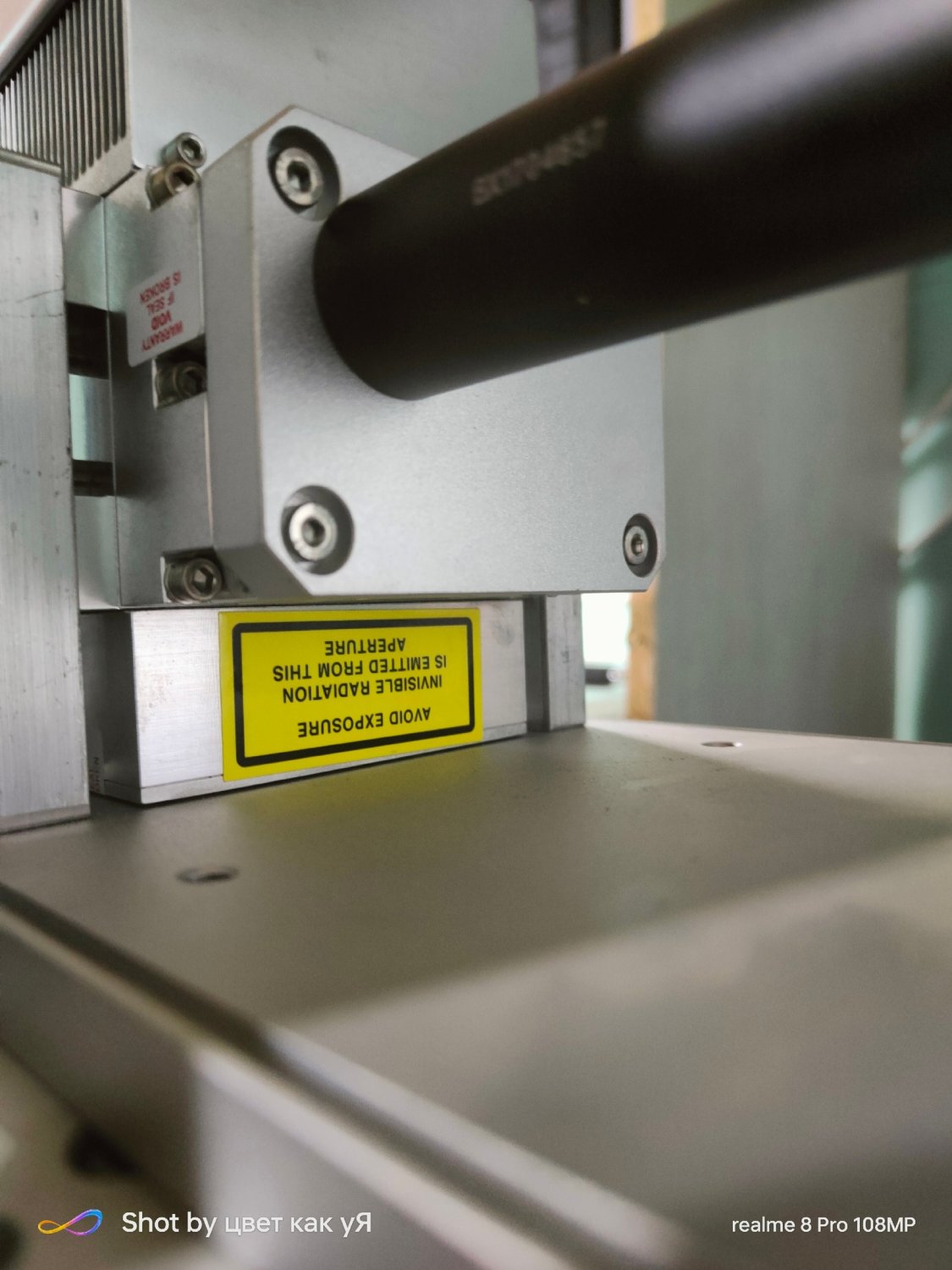

А можно как то программно узнать какой источник установлен? на нем нет обозначений совсем... и наклейки к верх ногами)) походу установили с завода так и нужно переворачивать что бы узнать что за источник, чего делать не хочется, а то собьется все и работать не будет)



[BiFoot]

но все эти видео были про волоконные маркеры

Это настройки программы. Если абстрагироваться от лазерного источника, то остальное общее. Как программно узнать точно тип источника, тут ничего посоветовать не могу. Маловероятно, что по размерам можно установить точно тип источника. Попробуйте с китайцами пообщаться, может помогут опознать.
https://www.cloudraylaser.com/products/cloudray-rf-co2-laser-tube-cr30c-cr40c

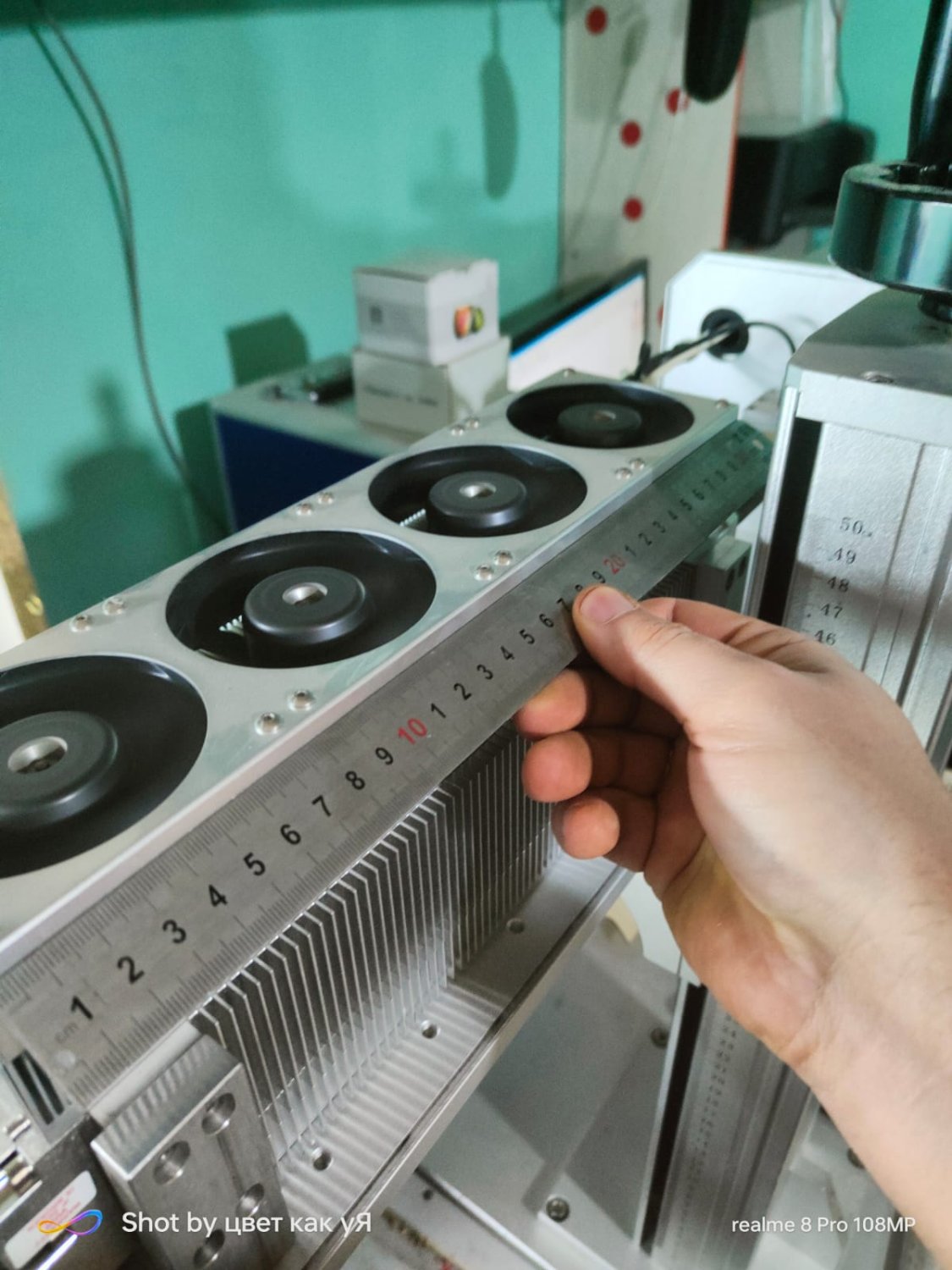

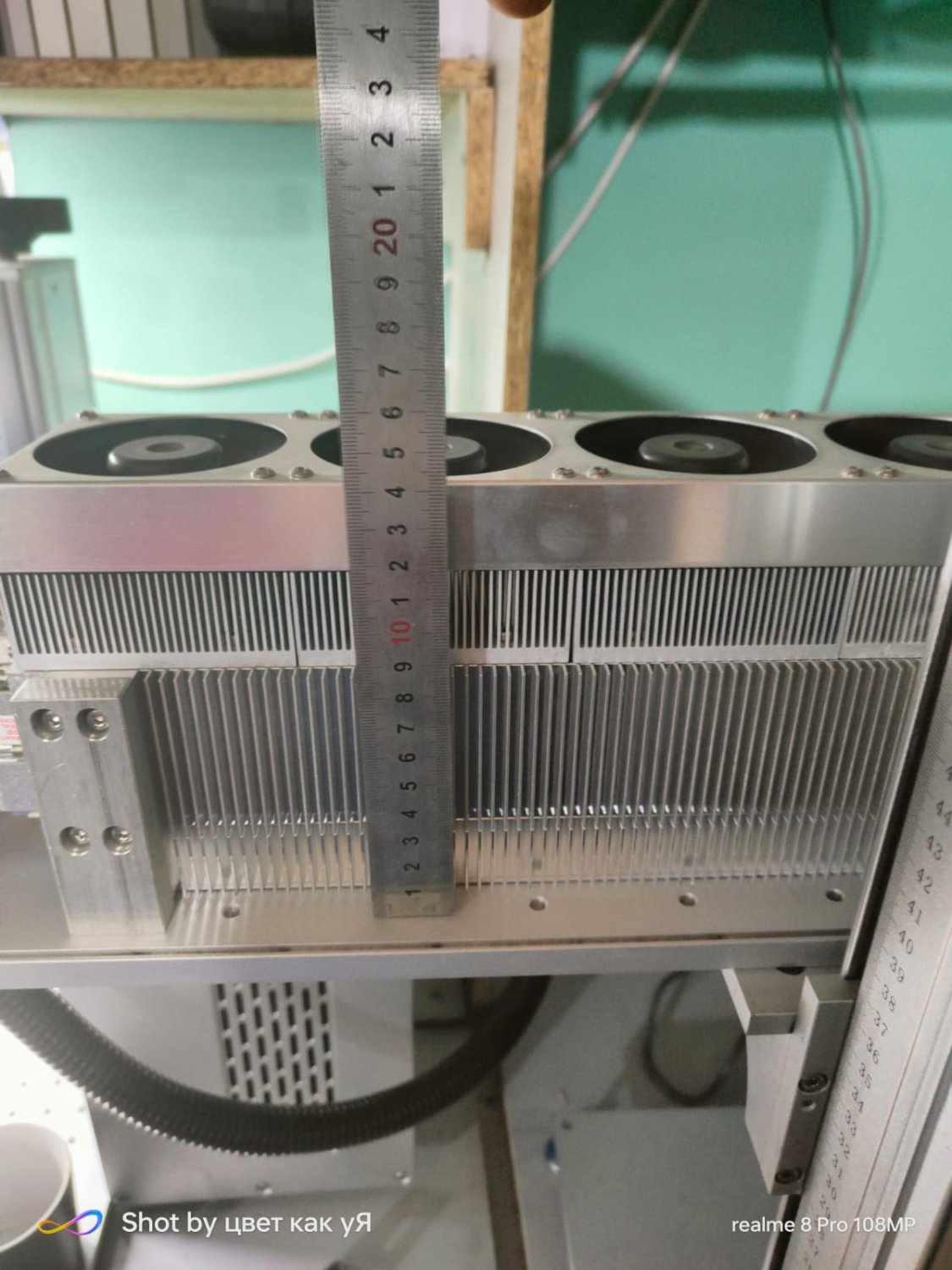

Мощность можно по току и напряжению источника питания определить. С ростом мощности, там растет и высокое напряжение питания. Ток тоже по мощности варьируется. Могу и ошибаться.



[Corrector]

Диапазон частоты не как у вас стоит 20*200 а от 0.до 25 это если стоит трубка Davi 35l и если хотите сохранить трубку работайте не выше 60% и хватит вам на долго



[Corrector]

Куда вы так задрали настройки khz?



[BiFoot]

Так до сих пор и не определили что за источник?
