Нужна помощь Настройки мопа м7 под BSL App .

[sashkee.ru]

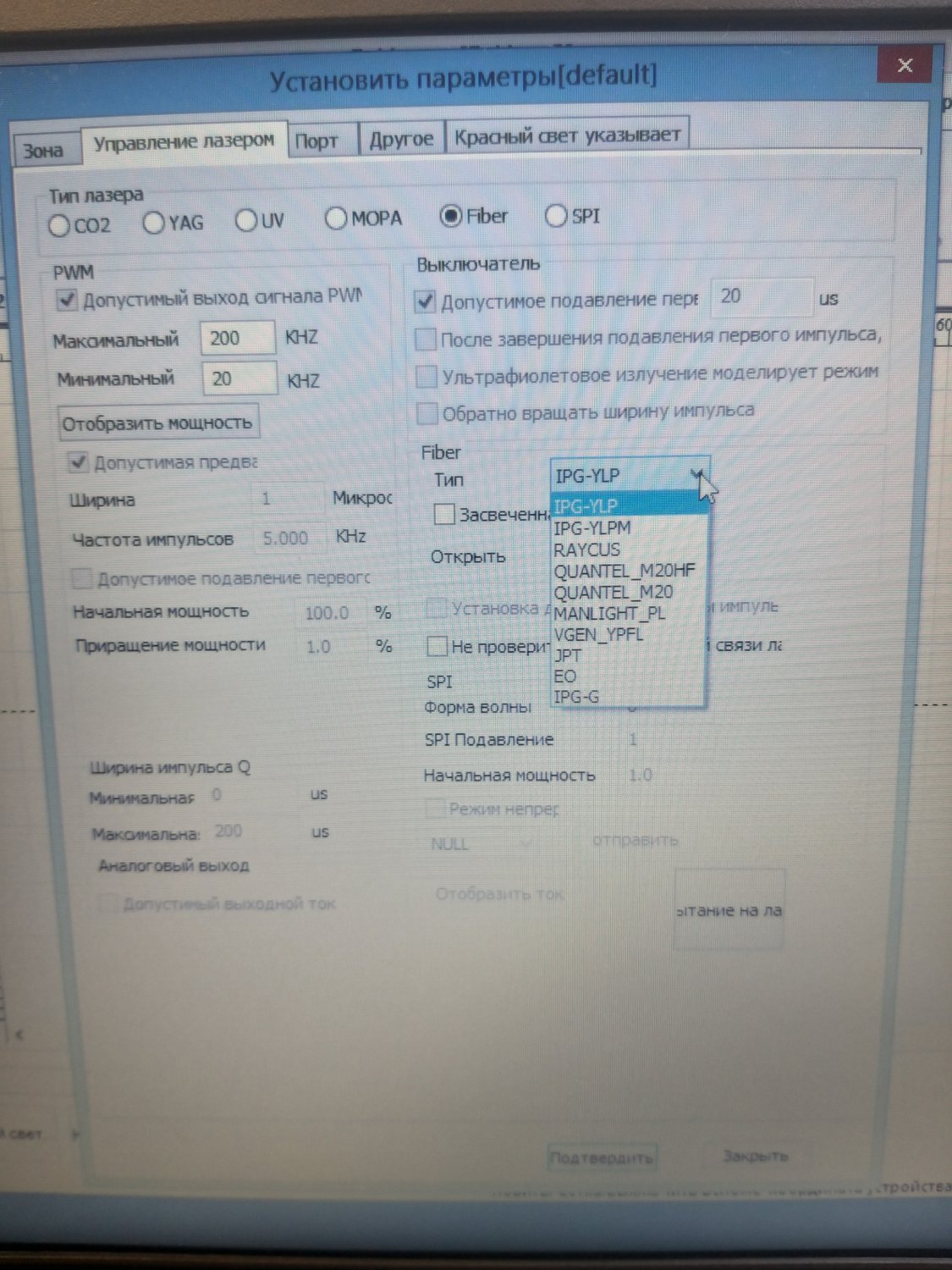

Здравствуйте . Помогите пожалуйста правильно настроить лазерный маркиратор . Был приобретен в Китае .Источник JPT YDFL-E2-100-M7-m-r .Контроллер DBK-21B.Программа BSL app 5.2.7. Линза F-160 .Сканатор COSCAN 1064 нм 10XA205A . Продавец выслал настройки , после установки настройки были проверены . В разделе управления лазером у продавца настроено Faiber и производитель IPG-YLP ну и частоты соответственно 20 -200кГц при том что сам источник MOPA M7 (у него от1 до 4000кГц ) . На этих настройках аппарат гравирует , но на расстоянии до края линзы 195мм. ( хотя линза f=160mm )Как я понимаю прибор настроен неверно (урезаны частоты и вообще может выйти из стоя ) При перенастройке на тип лазера MOPA , и производитель JPT- станок не гравирует- делает шаг в сторону и все , трассер работает — на видео видно . В настройки портов ничего не менял , боюсь спалить . Настройки продавца и видео прилагаю . Заранее благодарен за помощь . Если что не сложное , ткните носом ,попробую сам настроить . Дело наверное в правильной настройке портов , кто знает как настроить и не спалить - подскажите пожалуйста . тел 8 962 831 40 55 Александр Новосибирс



[sashkee.ru]

Извиняюс , сначала написал в более менее подходящую тему , потом создал эту . Вообще я смотрю по BSL app мало информации , хотя вроде похож на Ezcad .Кто откликнется , буду очень благодарен . Видео тяжелое что то не грузится .



[BiFoot]

Фокус это не расстояние от нижнего края линзы, а от собственного фокуса линзы, который не на нижнем краю. Фокус надо устанавливать вручную по искре. Даете в режиме бесконечного повтора гравировку какого либо небольшого объекта, можно с заливкой, можно без нее, поднимая или опуская линзу, ловите появление искры и положение где искра сильнее всего. Это и есть ваш фокус, вот это расстояние и надо запомнить.
Настройку на тип источника ваш продавец дал вам неправильную. У вас должно быть выбрано "Fiber" "JPT" и галочка "Enable pulse widht" для МОРА (для Ezcad2 меню).

трассер работает — на видео видно

Только самого видео не видно.

Из портов вас должен интересовать пока только один - 15, который отвечает за педаль. NULL у остальных означает что данные направляются на несуществующее устройство и их значение ни на что не влияет.



[sashkee.ru]

Фокус это не расстояние от нижнего края линзы, а от собственного фокуса линзы, который не на нижнем краю. Фокус надо устанавливать вручную по искре. Даете в режиме бесконечного повтора гравировку какого либо небольшого объекта, можно с заливкой, можно без нее, поднимая или опуская линзу, ловите появление искры и положение где искра сильнее всего. Это и есть ваш фокус, вот это расстояние и надо запомнить.
Настройку на тип источника ваш продавец дал вам неправильную. У вас должно быть выбрано "Fiber" "JPT" и галочка "Enable pulse widht" для МОРА (для Ezcad2 меню).

Только самого видео не видно.

Из портов вас должен интересовать пока только один - 15, который отвечает за педаль. NULL у остальных означает что данные направляются на несуществующее устройство и их значение ни на что не влияет.

Здравствуйте . Фокус ловил по искре , 195мм до края линзы . Линза подписана как f 160mm , что то большой перепад получается . Почему должно быть выбрано Faiber когда отдельно есть кнопка МОРА в BSLapp 5.2.7 . И для управления источником порт не настраивается что ли . ?



[sashkee.ru]

Фокус это не расстояние от нижнего края линзы, а от собственного фокуса линзы, который не на нижнем краю. Фокус надо устанавливать вручную по искре. Даете в режиме бесконечного повтора гравировку какого либо небольшого объекта, можно с заливкой, можно без нее, поднимая или опуская линзу, ловите появление искры и положение где искра сильнее всего. Это и есть ваш фокус, вот это расстояние и надо запомнить.
Настройку на тип источника ваш продавец дал вам неправильную. У вас должно быть выбрано "Fiber" "JPT" и галочка "Enable pulse widht" для МОРА (для Ezcad2 меню).

Только самого видео не видно.

Из портов вас должен интересовать пока только один - 15, который отвечает за педаль. NULL у остальных означает что данные направляются на несуществующее устройство и их значение ни на что не влияет.

Перевод ещё корявый , какое значение у остальных кнопок .



[BiFoot]

что то большой перепад получается

А размер линзы не учитываете? Худо-бедно, а это 60 мм.

Почему должно быть выбрано Faiber когда отдельно есть кнопка МОРА в BSLapp 5.2.7

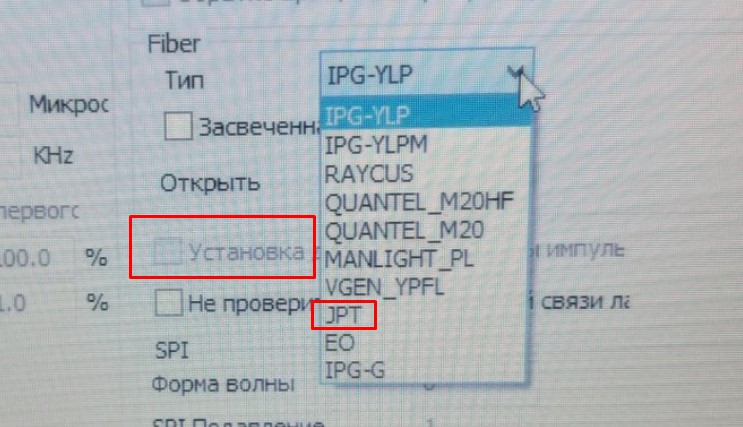

Да потому, что это fiber лазерный источник, IPG, судя по всему, это YAG источник, то есть, не волокно (fiber), а кристалл. Меняется и физика процесса. У вас же fiber JPT с управлением шириной импульса. Как видите, при ваших настройках не активно управление шириной импульсов, пределы частот следования импульсов не соответствует. У вас неверные настройки.

Частоты поправьте, если автоматом не пропишутся, остальное не трогайте.

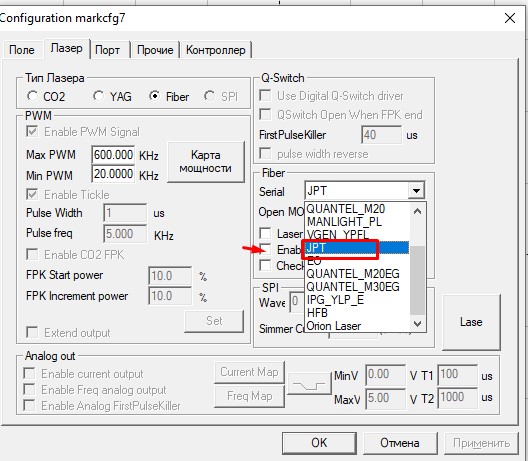

У меня так выглядят настройки

У меня JPT LP, MOPA, но без контроля ширины импульса, поэтому галочка не стоит, у вас она должна стоять, чтобы в меню настроек появился пункт выбора ширины импульса.

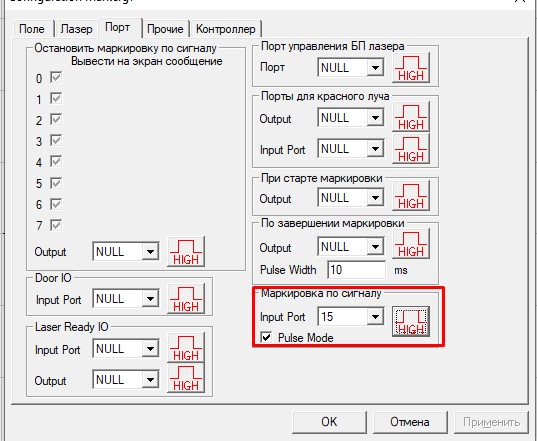

Порт должен быть так

Остальное для других случаев. 15 порт используется для педали. Уровень для активации - высокий. По идее, если поставить низкий, то должно срабатывать при отпускании педали, но это не точно, надо проверять, может и на зацикливание срабатывать.

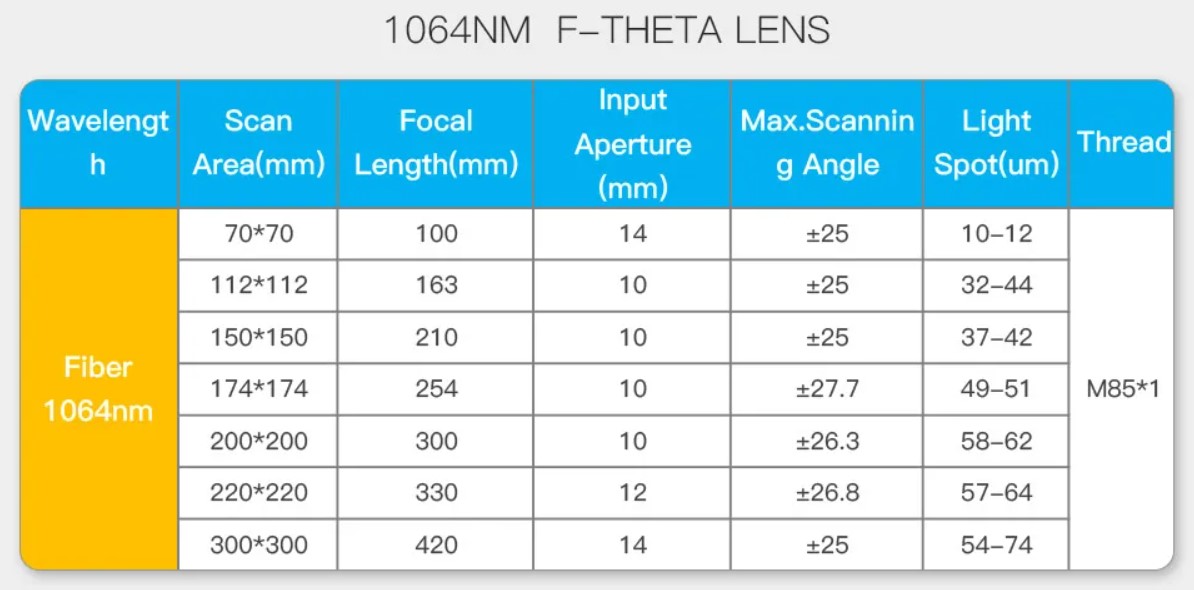

Сохраните таблицу соответствия размера линзы размеру сфокусированной точки для вашей линзы это 0,032-0,044. Вам это пригодится для визуализации наложения точек. Задумаете купить дополнительную линзу, вам это может пригодиться.

Посмотреть можно тут, при снятой галочке в "Параметры по умолчанию"

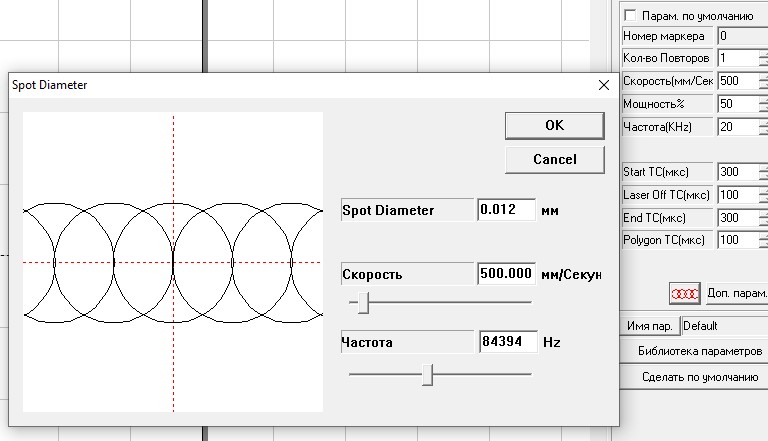

Как влияет соотношения скорость и частота на наложение импульсов. Забыл указать, где меню с кружками.
Еще вам потребуется таблица рекомендованных частот в зависимости от ширины импульса https://www.manualslib.com/manual/3101553/Jpt-Ydflp-E-80And100-M7-M-R.html?page=9#manual



[dualheads]

скажите, а если МОРА не прописать как МОРА а прописать как LP - будет работать как LP - то есть без контроля пульса с фиксированной частотой? или я фигню сморозил?



[BiFoot]

Не, все будет работать, только настройку ширину настроить не сможете. А вот частоты доступны. А смысл??? В ширине импульса и весь смак МОРА. Галочку поставьте для настройки ширины в меню.



[dualheads]

А ширина тогда на каком значении фиксирована у ЛП?



[BiFoot]

Диаметр зажимаемой детали 80 мм, как и у пружинного. Диаметр наибольшего размера указан в названии.В комплекте идет пара наборов кулачком, прямые и обратные. Для небольших деталей прямые, для больших обратные. Есть еще четырехкулачковые варианты, и больше. Четырехкулачковые хороши для квадратных заготовок, но плохи для шестигранных, Для круглых заготовок без разницы.
https://aliexpress.ru/wholesale?SearchText=патрон+токарный

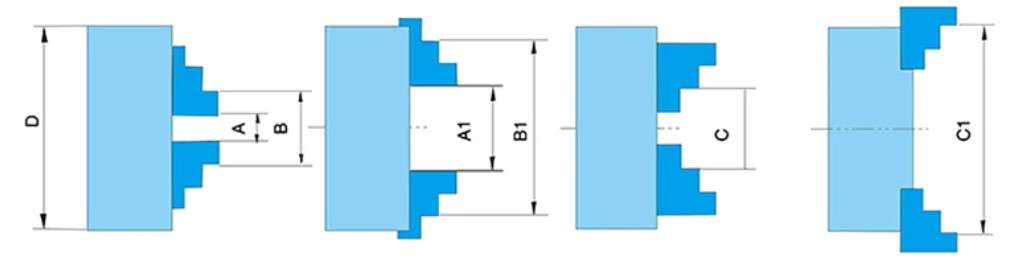

Слева прямые, справа обратные.



[sashkee.ru]

Не, все будет работать, только настройку ширину настроить не сможете. А вот частоты доступны. А смысл??? В ширине импульса и весь смак МОРА. Галочку поставьте для настройки ширины в меню.

Здравствуйте . Спасибо большое за советы , галочку поставил на ширину импулса всё заработало . Дальше будем пробовать , экспериментировать .



[BiFoot]

А ширина тогда на каком значении фиксирована у ЛП?

А зачем вам настройки LP? Галочку поставьте где следует, и будет у вас полновесная МОРА. Со всеми положенными плюшками.



[BiFoot]

галочку поставил на ширину импулса всё заработало

Уже дело!



[dualheads]

А зачем вам настройки LP? Галочку поставьте где следует, и будет у вас полновесная МОРА. Со всеми положенными плюшками.

боюсь сложностей с настройками на начальном этапе. Станок должен придти на днях. Не хочется его сразу угробить. Или подскажите, может есть таблица допусков каких, чтобы несовместимые показатели не ввести с дуру. или станок сам скомпенсирует показатели? МОРА 30ватт



[BiFoot]

Станок должен настроить продавец и выслать вместе со станком эти настройки. Вы лучше программу проштудируйте, что там и как. Настройки, в доступном для вас виде, дело не хитрое, а вот незнание программы, это уже плохо.
MOPA - Master Oscillator Power Amplifier. По сравнению с технологией Q-switch, в конфигурации MOPA частота повторения импульсов (PRF) и длительность импульсов могут управляться независимо. Лазер МОРА позволяет сохранять высокий уровень пиковой мощности путем подбора комбинации вышеуказанных параметров. MOPA лазер позволяет обрабатывать большее число различных материалов, чем Q-switch лазер.
LP это тоже МОРА, но без управления длительностью импульсов. Если у вас LP то в настройках не надо ставить галочку в пункте управления длительностью, это ничего не даст. Если у вас М7, то ставьте обязательно для использования всего спектра возможностей. LP работает на одной ширине импульса - 200нс или 250нс в зависимости от мощности. У М7 это 16 фиксированных вариантов ширины от 500нс до 2нс.
Тут можно получить некоторое представление о разнице технологий - Q-SWITCH против MOPA



[dualheads]

Спасибо. За время ожидания станка я уже переполнил себя информацией что мозг кипит. СО2-лазер имею успешно и всякие плоттеры-принтеры, и корел пользую очень давно. С программой само-собой разберусь, наверное. просто у меня голова кругом идет от здешнего жонглирования сочетаниями частот, скорости и мощности... страшно...



[BiFoot]

Если взяли М7, то еще выбор длительность импульса добавьте. Если опыт есть уже, то освоить будет проще.



[dualheads]

Скажите: у меня в настройках тоже 600-20 мощность излучателя должна быть (мора 30кв м7)? А то по умолчанию 300-20 стоит и я чувствую, что что-то не то...

И насколько это все защищено от меня-дурака, чтобы я не убил оборудование действиями и настройками?

Если взяли М7, то еще выбор длительность импульса добавьте. Если опыт есть уже, то освоить будет проще.



[dualheads]

Скажите: у меня в настройках тоже 600-20 мощность излучателя должна быть (мора 30кв м7)? А то по умолчанию 300-20 стоит и я чувствую, что что-то не то...
И насколько это все защищено от меня-дурака, чтобы я не убил оборудование действиями и настройками?



[sashkee.ru]

Я за 85% мощности не переваливаю . Пока норм . Учусь .
