Интересно а можно 100 ваттник мопа под микроприхватки настроить . Ювелирные есть 100ватт , длинна волны такая же длительность то же подходит . Только ювелирные твёрдотельные , может кто пробовал .
Нужна помощь Настройки мопа м7 под BSL App .
- Автор темы sashkee.ru
- Дата начала
Если вопрос про частоту, то согласно данным из мануала частоты от 1 до 4000, но есть разные НО и ЕСЛИ. Я использую диапазон от 37 до 400. В мануале пишут, что есть автоматические ограничения при определенных значениях. Есть разные нижние и верхние пределы в зависимости от пульса и лучше всего не ставить значения как захочется.
Тут на форуме есть юзер мануал для М7 mopa 30w, скачайте pdf и ознакомьтесь.
Скорее всего, я тоже буду пользовать 37-400. Просто попадалась картинка с цветной гравировкой, и на некоторых цветах были значения 550кгц. Вот и интересно, при таком высоком значении остальные нужно понижать?
BiFoot
Активный участник
Рекомендованные частоты.
От ширины импульса зависит энергия импульса. Чем уже импульс, тем меньше энергия. С подъемом частоты следования, также наблюдается падение энергии импульса. Сначала нарастание, где то до частоты 30кГц, затем падение.
Доброго времени суток, много лет работал на райкусе 30wt, там все максимально понятно и просто, взял jpt m7 100wt и сломал голову. Есть таблица фиксированных значений частоты и q-pulse, но где найти расширенные значения? Есть ли данные по прямым зависимостям изменения q-pulse-частота-мощность-заполнение?
На 100wt m7 максимальная мощность при 75кГц и 200нс, вот и начинаются танцы с бубном
BiFoot
Активный участник
Речь не о мощности, а о энергии импульса. От этой печки скакать и надо. Хотя и у того же Райкуса за счет изменения частоты следования есть некоторая зависимость энергии импульса. Там еще и за счет Q модуляции гуляет и ширина импульса, у МОРА она постоянна. Мощность определяется суммой энергий импульсов за единицу времени. Падение энергии энергии импульса за счет сокращения ширины компенсируется увеличением частоты следования импульсов. Этим и обеспечивается эффективное воздействие. На узких импульсах воздействие получается стабильнее и мягче за счет более многократного и плотного воздействия импульсов. Меньше нагрев материала вне зоны воздействия, меньше эффекты связанные с ним. МОРА более гибкая, чем Q-switch.
Это очень подробная теория, где карту взять? хотя бы примерную. Воздействие на материал в зависимости от всех переменных.
BiFoot
Активный участник
Так, рекомендованные частоты для разных длин импульсов можно найти в мануалах источников, хотя и не во всех имеются. Я такую карту из мануала и привел, вы это процитировали. Под материал параметры надо подбирать. Тут требуется некоторый опыт и понимание где и что лучше работает. Пробовал резать плекс диодным лазером, луч пробивает материал, но и оплавляет так, что начинает работать как сварка, заливая расплавом пробитый канал. Резать не получилось.
SarbarMultimedia - тут на английском языке один австралиец занимается исследованием вопроса как луч с материалом взаимодействует и какие эффекты возникают при этом. Можно включить субтитры и перевод субтитров на русский, если с английским не дружите.
В целом все правильно, но это вода... Вот есть настройки из таблицы производителя м7 100wt, к чему ведет отклонение от этих параметров? Где найти эту информацию? Как влияет q-pulse не из таблицы? Лазер по характеристикам до 4000 мгц в таблице только до 2900.
BiFoot
Активный участник
Никак. У МОРА другой принцип управления излучение. Q-pulse это управление излучения изменением оптической добротности электрическим полем в кристалле модулятора. У МОРА для управления использует затравочное излучение дополнительного лазера, которое вызывает лавинный эффект.

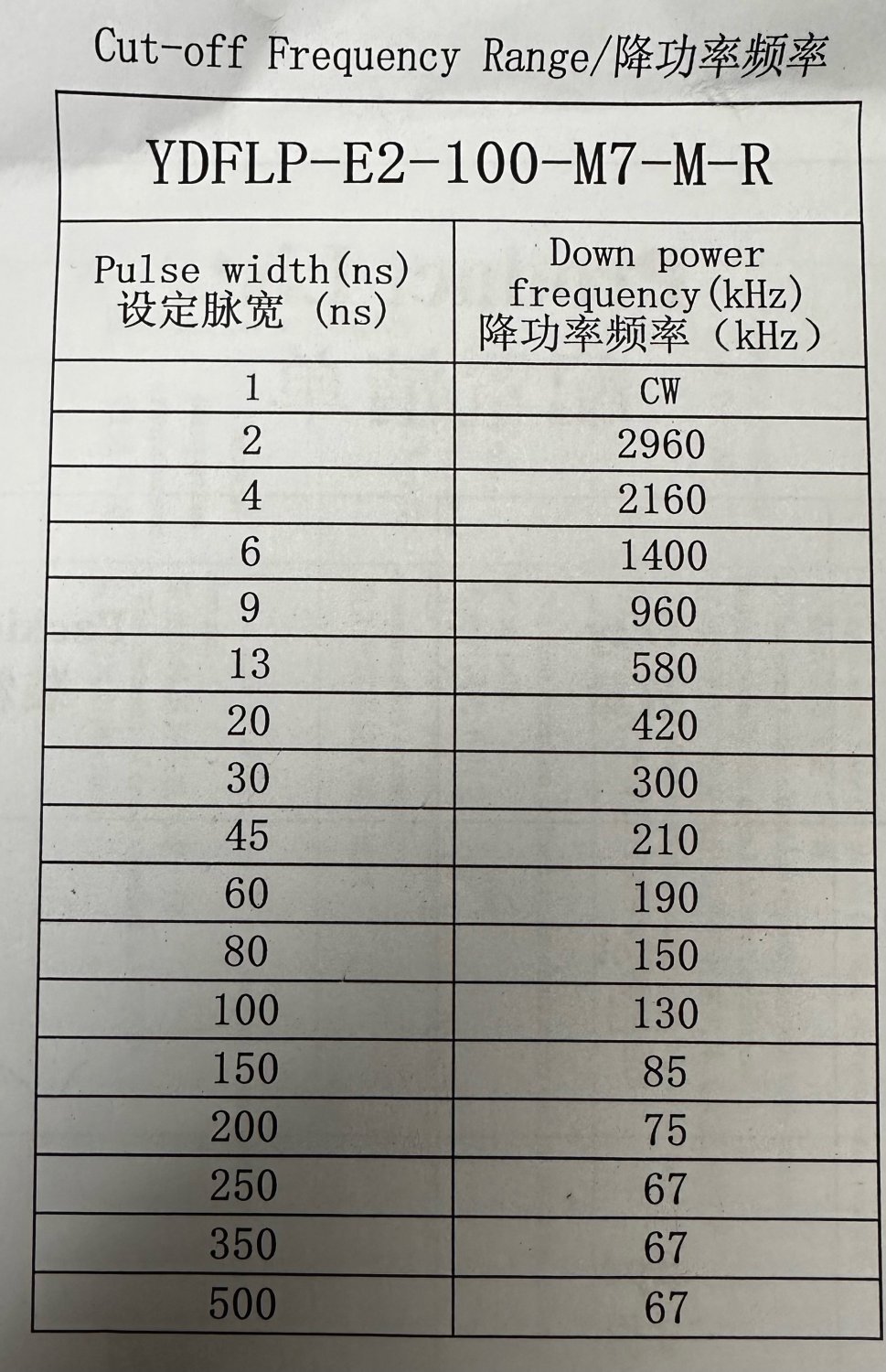

Приведенная таблица из даташита не для вашего источника. Какая для вашего, то надо искать или запросить у продавца. Таблица справочная. Если вам нужна глубокая гравировка металла, то используйте широкие импульсы с большой энергией, если нужна деликатная маркировка, то используйте узкие импульсы с небольшой энергией. Один и тот же результат можно получать на разных параметрах. К чему может привести несоблюдение? Если на большой длительности вы зададите частоту превышающую время накачки, то получите срыв генерации. Еще, как вариант, повышенный нагрев волокна от накачки. На узкой ширине импульсов при снижении частоты падает эффективность воздействия. Таблица показывает каких установок надо придерживаться.
"Широкие" или "узкие" импульсы - это какой параметр? Это где 0.01 пишешь например?
BiFoot
Активный участник
Это шаг заливки или штриховки. Расстояние между соседними прохождениями луча. Под шириной импульса имеется в виду временные параметры длительности импульса луча. Время излучения импульса.
Картинка справочная, скорее всего у вас отличается по набору длительностей. Длительности фиксированные.
В Ezcad устанавливается здесь
Под окном установки частоты.
Simple Guidance In JPT MOPA Fiber Laser | JPT Blog
JPT, as a professional laser manufacturer, has a diverse series of laser products, including Pulsed fiber laser, CW lasers and QCW lasers, Solid-state laser, which covering UV and Green lasers. let me introduce JPT’s popular MOPA fiber laser.
en.jptoe.com

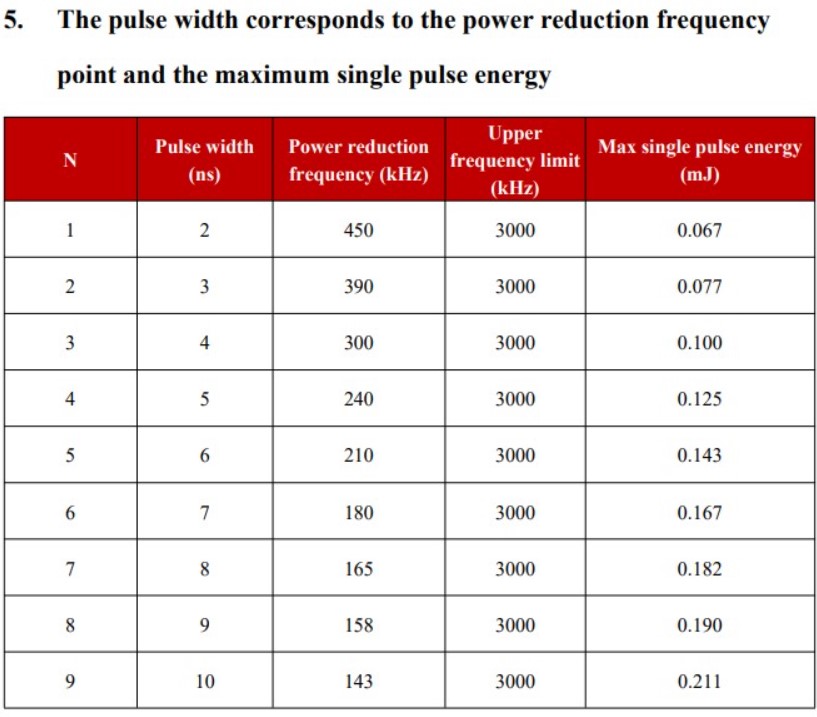

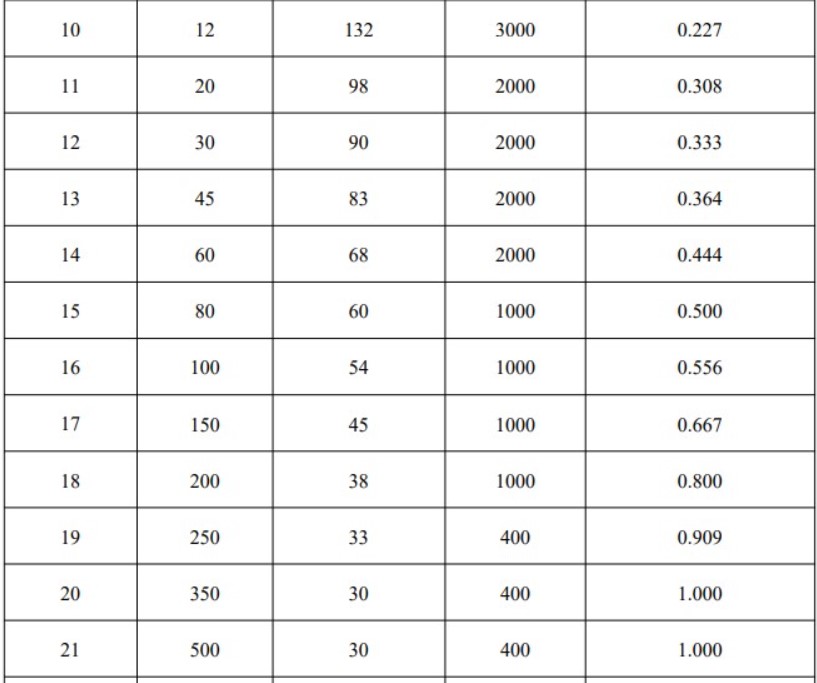

В мануалах нашел более полную таблицу, где хоть немного понятно становится, китайцы высылают усеченную почему-то.
Вложения
ясно. Ширина импульса - это и есть кью-пульс.Это шаг заливки или штриховки. Расстояние между соседними прохождениями луча. Под шириной импульса имеется в виду временные параметры длительности импульса луча. Время излучения импульса.

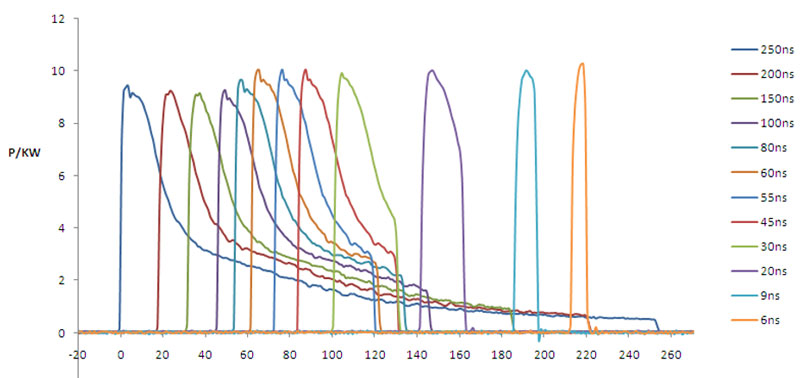

Посмотреть вложение 13318
Картинка справочная, скорее всего у вас отличается по набору длительностей. Длительности фиксированные.
В Ezcad устанавливается здесь

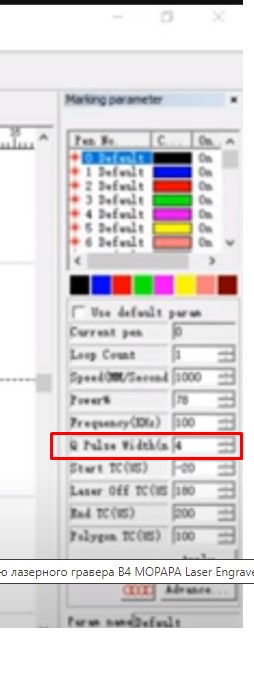

Посмотреть вложение 13319
Под окном установки частоты.
Simple Guidance In JPT MOPA Fiber Laser | JPT Blog
JPT, as a professional laser manufacturer, has a diverse series of laser products, including Pulsed fiber laser, CW lasers and QCW lasers, Solid-state laser, which covering UV and Green lasers. let me introduce JPT’s popular MOPA fiber laser.en.jptoe.com
а упрощаясь от МОРА до LP -там фиксированный пульс (200 вроде?)
и получается, что при повышении частоты, там пульс снижается тоже? практически по здешним рекомендованным таблицам, но только сам?
BiFoot
Активный участник
Первая таблица и пояснение к ней говорят, что вне указанного предела генерация не идет. LP это тоже МОРА, но без контроля ширины импульса. Характеристика зависимости энергии импульса от частоты следования в виде горба с быстрым нарастанием и немного более медленным спадом. У Q-swith максимум на 37 кГц. Как работает лазер, сильно упрощенное объяснение. Электроны рабочего тела, в нашем случае это атомы иттербия, при попадании на них фотонов света, захватывают энергию фотона и переходят на более высокую орбиту, через некоторое время они возвращаются на старую орбиту и излучают фотон. При этом, захватываются фотоны любой длины волны, а излучаются одной.

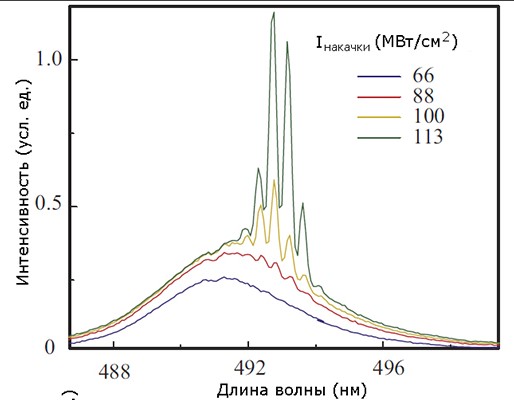

Лучше не нашел, но принцип демонстрирует.
Этим обеспечивается монохромность излучения. Еще одно свойство лазера, при переходе более половины электронов на высокую орбиту, возникает лавинный эффект возврата на низкую орбиту, и получается что все фотоны находятся в одной фазе - когерентность. Для перевода рабочего тела в состояние накопления фотонов применяют источник накачки Какое то время идет накачка, потом лавинный сброс за короткое время. При этом энергия излучения многократно превышает энергию накачки, поэтому транскрипция лазер и переводится как усиление света вынужденными колебаниями. Любое излучение лазера, это импульсы, даже если лазер и кажется работающим постоянно, поэтому мы видим отраженное лазерное излучение в виде набора ярких точек. У диодных лазеров накачка электрическим полем, а не источником света остальное все на тех же принципах. Процесс лазерного излучения, это резонансный процесс, а потому сильно зависит от определенных условий. Отсюда и зависимость энергии импульсов от частоты следования и предел частотного диапазона.
Этим обеспечивается монохромность излучения. Еще одно свойство лазера, при переходе более половины электронов на высокую орбиту, возникает лавинный эффект возврата на низкую орбиту, и получается что все фотоны находятся в одной фазе - когерентность. Для перевода рабочего тела в состояние накопления фотонов применяют источник накачки Какое то время идет накачка, потом лавинный сброс за короткое время. При этом энергия излучения многократно превышает энергию накачки, поэтому транскрипция лазер и переводится как усиление света вынужденными колебаниями. Любое излучение лазера, это импульсы, даже если лазер и кажется работающим постоянно, поэтому мы видим отраженное лазерное излучение в виде набора ярких точек. У диодных лазеров накачка электрическим полем, а не источником света остальное все на тех же принципах. Процесс лазерного излучения, это резонансный процесс, а потому сильно зависит от определенных условий. Отсюда и зависимость энергии импульсов от частоты следования и предел частотного диапазона.
вы в соседней теме скидывали таблицу со значением мощности еще, где отыскать такие на свои источники?
BiFoot
Активный участник
Где взять, не подскажу. А чуть повыше табличка с цветными кривыми. Там по вертикальной оси мощность луча в киловаттах, а площадь под кривой - энергия импульса. Это для того, чтобы иметь представление. С точки зрения практики, точные значения не так важны, подбирать параметры под материал нужно индивидуально, далее опыт. Еще следует учитывать влияние линз. Чем длиннее фокус, тем больше и пятно в которое фокусируется луч. Энергия луча распределяется по площади пятна, чем меньше пятно, тем больше воздействие на материал. Табличка зависимости диаметра пятна фокуса от фокусного расстояния линзы на предыдущей страничке есть.
