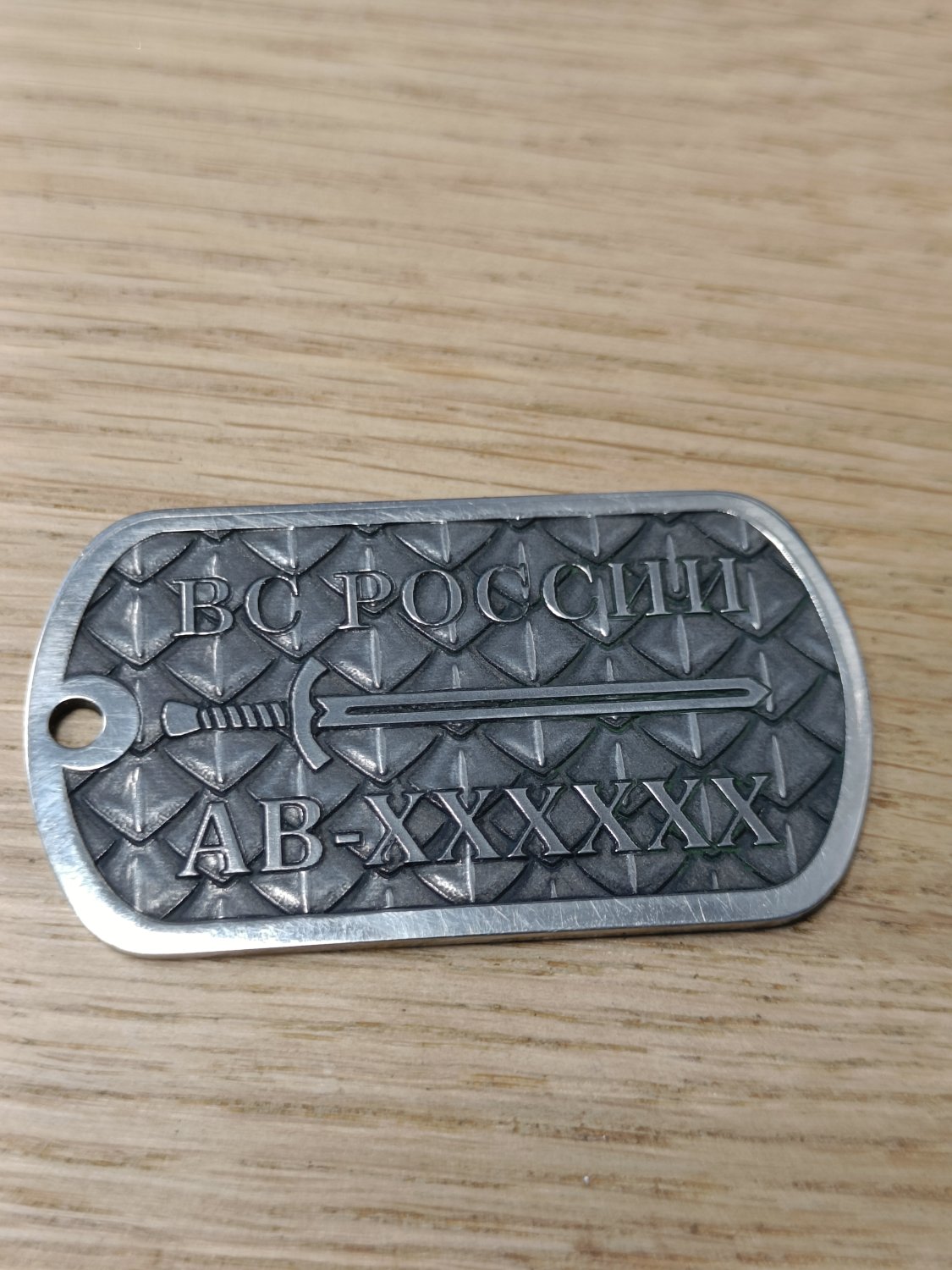

Армейский жетон
- Автор темы Джони
- Дата начала
ссылку на видео можно?
Итого 6 проходов., 4 операции.
Сначала за 2 прохода под разными углами проходит сплошняком фоновая заливка.
Потом за 2 прохода фоновая заливка самого нижнего темного слоя исключая соответственно текст и светлые элементы орнамента. Этим создается не большой рельеф.
потом за 1 проход осветляет весь фон исключая текст
И наконец одним последним проходом повторяется второй этап но под другим углом.
1, 2, 4 этапы я бы поставил режим заливки с шагом 0,05, мощность 40 проц ( от 30 вт), скорость 30-40.
3 этап осветление - шаг 0,05, мощность 20, скорость 1500-2000.
Главное тут правильно составить макет и очередность операций. И есть подозрение что 30 ваттного моего лазера не хватит чтобы за пару проходов на нержавейке сделать рельеф. Надо эксперементировать.
Сначала за 2 прохода под разными углами проходит сплошняком фоновая заливка.
Потом за 2 прохода фоновая заливка самого нижнего темного слоя исключая соответственно текст и светлые элементы орнамента. Этим создается не большой рельеф.
потом за 1 проход осветляет весь фон исключая текст
И наконец одним последним проходом повторяется второй этап но под другим углом.
1, 2, 4 этапы я бы поставил режим заливки с шагом 0,05, мощность 40 проц ( от 30 вт), скорость 30-40.
3 этап осветление - шаг 0,05, мощность 20, скорость 1500-2000.
Главное тут правильно составить макет и очередность операций. И есть подозрение что 30 ваттного моего лазера не хватит чтобы за пару проходов на нержавейке сделать рельеф. Надо эксперементировать.
все делается векторами. В корел или другой программе. Нужные вектора для каждой операции лучще сгруппировать.
фон - это своя группа векторов и их нужно обрезать, чтобы они не пересекались с текстом.
Текст - своя группа векторов.
Подготовка векторного макета для гравировки с изменяемым периодически текстом довольно трудоемка из-за необходимости каждый раз обрезать элементы орнамента под новый текст.
Те параметры что ранее написал - под линзу с фокусным расстоянием 240 мм (поле 220х220 мм). Если линза под меньшее поле то мощность можно пропорционально уменьшить. Рельефа в любом случае добиваться количеством проходов а не увеличением чрезмерно мощности - чтобы не потерять детализацию рисунка
Ну уж не так это утомительно когда набьешь руку и знаешь программу.
Конечно можно все это организовать в виде гравировки фото. Но рельеф тогда не получится
и сколько такой стоит его наверно делать не меньше часа?
BiFoot
Активный участник

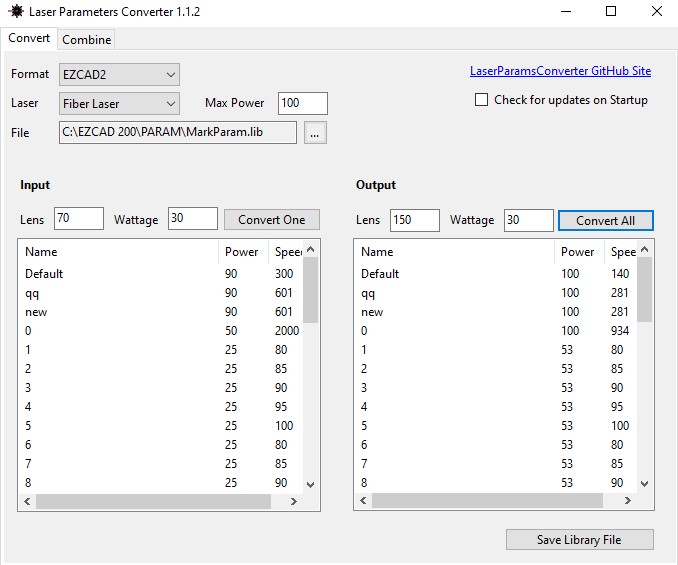

Линза с фокусным расстоянием 240, скорее будет ближе к полю 170Х170. Для поля 220Х220 фокус будет примерно 330. Но, не суть важно, все зависит от конкретной оптики. Есть такая программка, LaserParamsConverter , которая конвертирует параметры под другие линзы, мощности и скорость.
В Lighttburn есть возможность булевого сложения векторов, то есть, можно два объединить в один, можно из одного вычесть другой, можно получить только пересечение двух векторов. Как это использовать. Создается 3D слой фона по размеру жетона. Далее нужно вычесть из фона ту часть, которая блестит и обрабатываться не будет. Для этого создаем рамку по контуру жетона, рисунок, надпись РОССИЯ, если хочется, другие элементы оформления. Создаем текстовой слой номера.

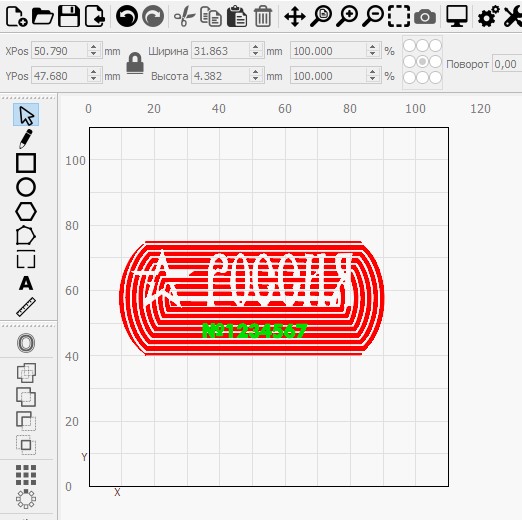

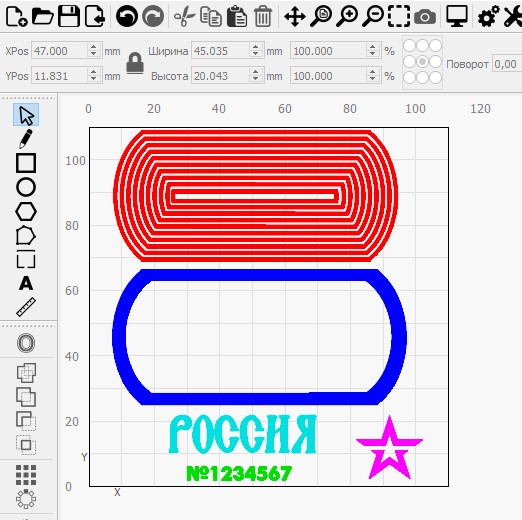

Начинаем сборку. Слой фона должен быть сгруппирован в один слой. Загружаем все слои, выбираем все слои 3D слоя и группируем в один. На скрине он верхний красный. Далее собираем слой маску, который исключит зону гравировки.

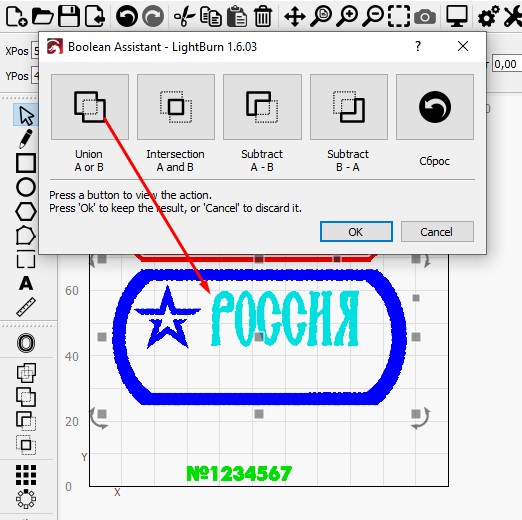

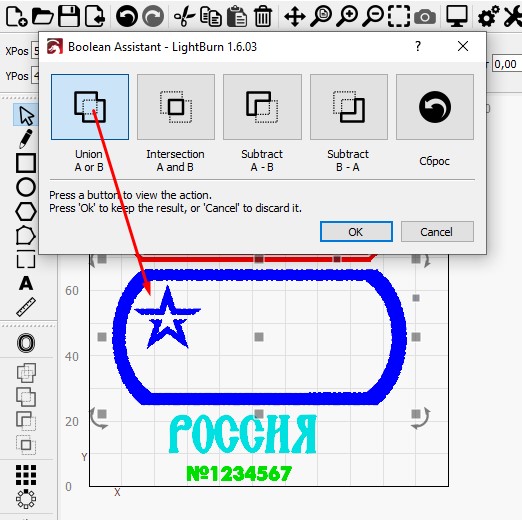

В слой контура вставляем элементы маски. Вставляют последовательно и попарно. У меня сначала звезда устанавливается по размеру и месту, потом выделяются оба вектора, Ctrl+B выбираем объединить, получаем один слой.
Тоже самое проделываем с текстовым слоем РОССИЯ. Так последовательно делаем для всех элементов маски.

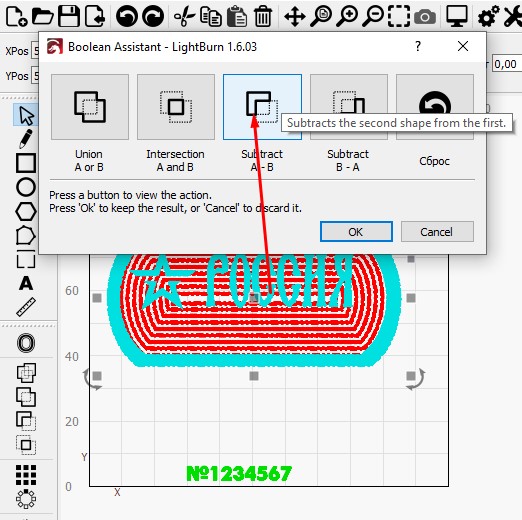

Накладываем полученную маску на фон и вычитаем маску из фона.

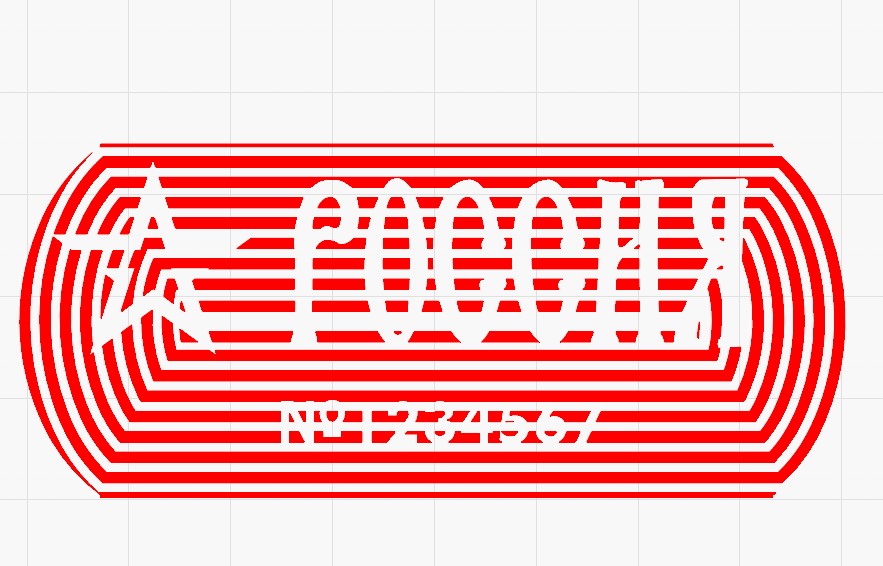

Получаем фон из которого вычтено то, что гравироваться не будет. Следует помнить, что полученный контур меньше размера жетона на две ширины рамки. Чтобы не было ошибки с прицеливанием по жетону, можно включить незаштрихованный вектор. Ставим по месту слой с номером, можно еще создать текстовой слой с группой крови. С этими тестами установки по месту ничего не делаем. Полученный результат сохраняем как рабочий файл.

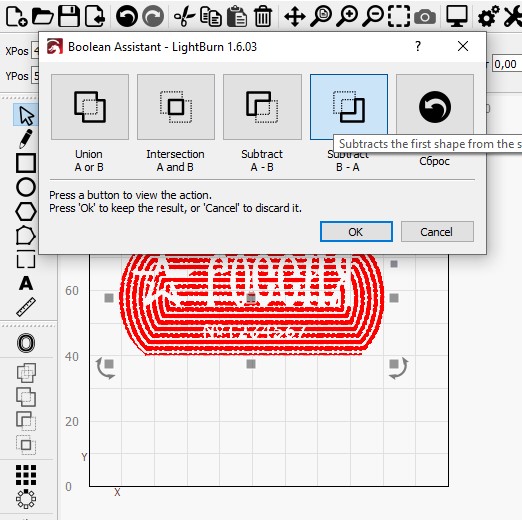

После загрузки файла для работы, нужно изменить текстовой слой(слои) и вычесть как и другие слои.
Фон разгруппировать.
Аминь.
BiFoot
Активный участник
Почему? Если у вас рельеф в виде карты высот, то многократный проход даст 3D рельеф.

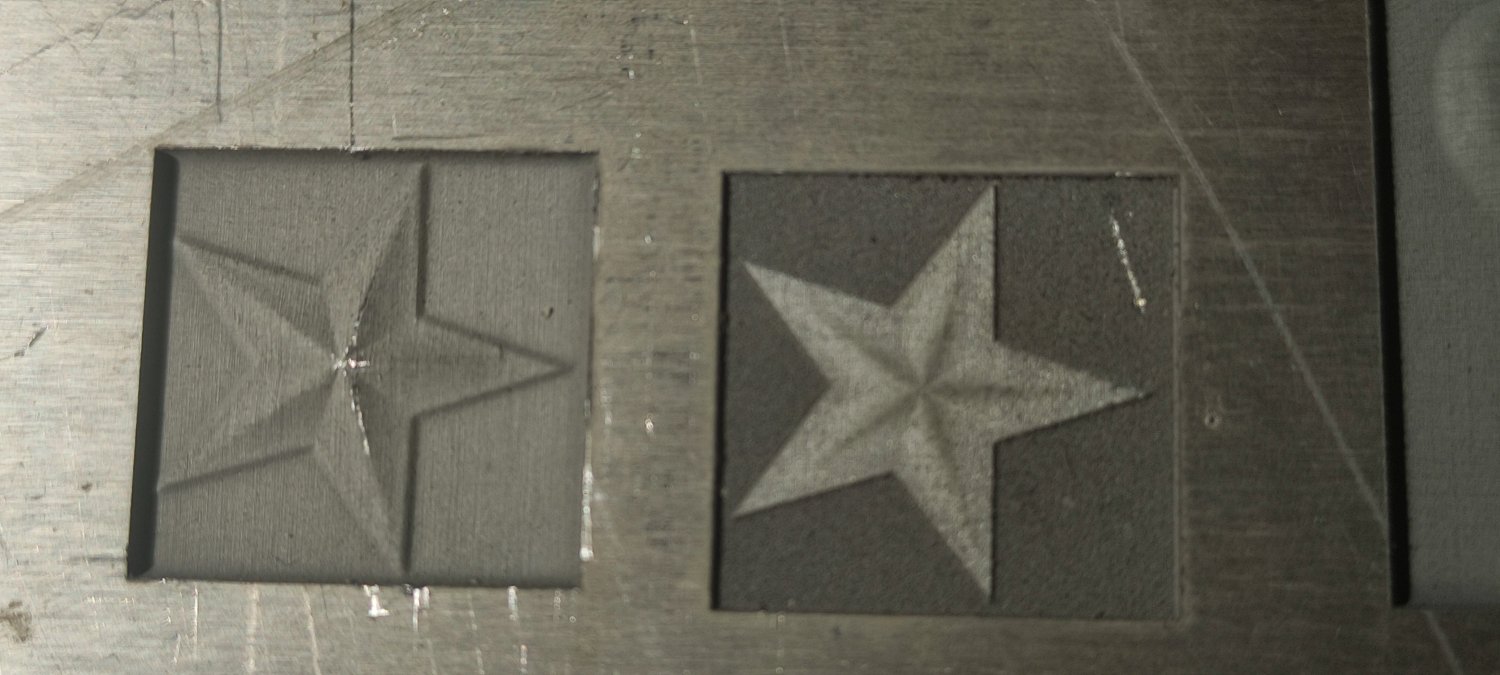

Эта звезда получена из карты высот многократными проходами. От числа проходов зависит глубина и объемность.
Исходник представленный в начале темы делается всего в 6 проходов. Если гравировка по картам высот не более затратная то почему бы и нет.
BiFoot
Активный участник
Два вопроса, нет три, мощность, линза и как глубоко вы хотите бурить. Чем и хорош процесс по картам высот, вы сами решаете когда остановится.
BiFoot
Активный участник
Многие ч\б фотографии годятся в качестве карты высот.

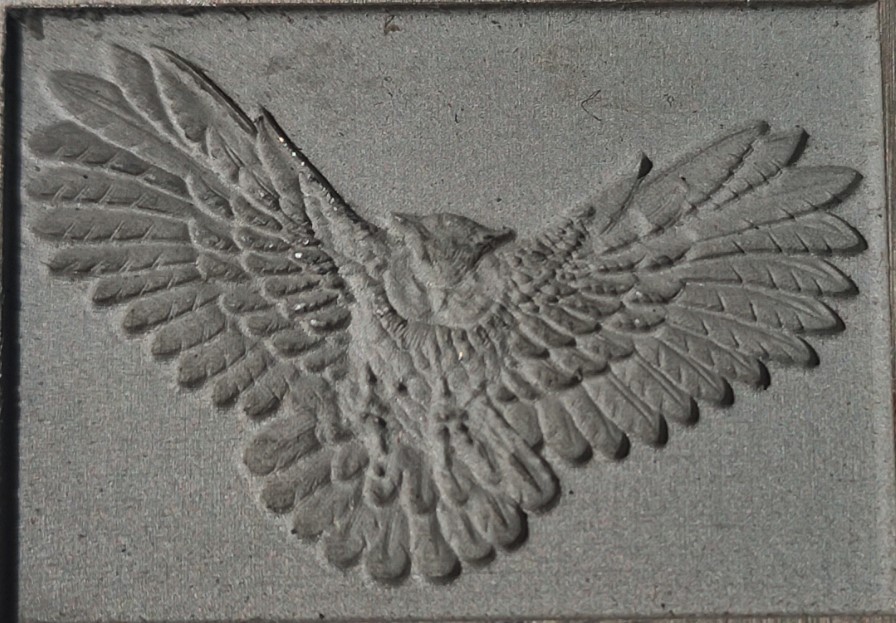

Из это фотографии модели вполне себе получилась модель.
