Перестал гравировать лазер

[Kent]

Привет всем!

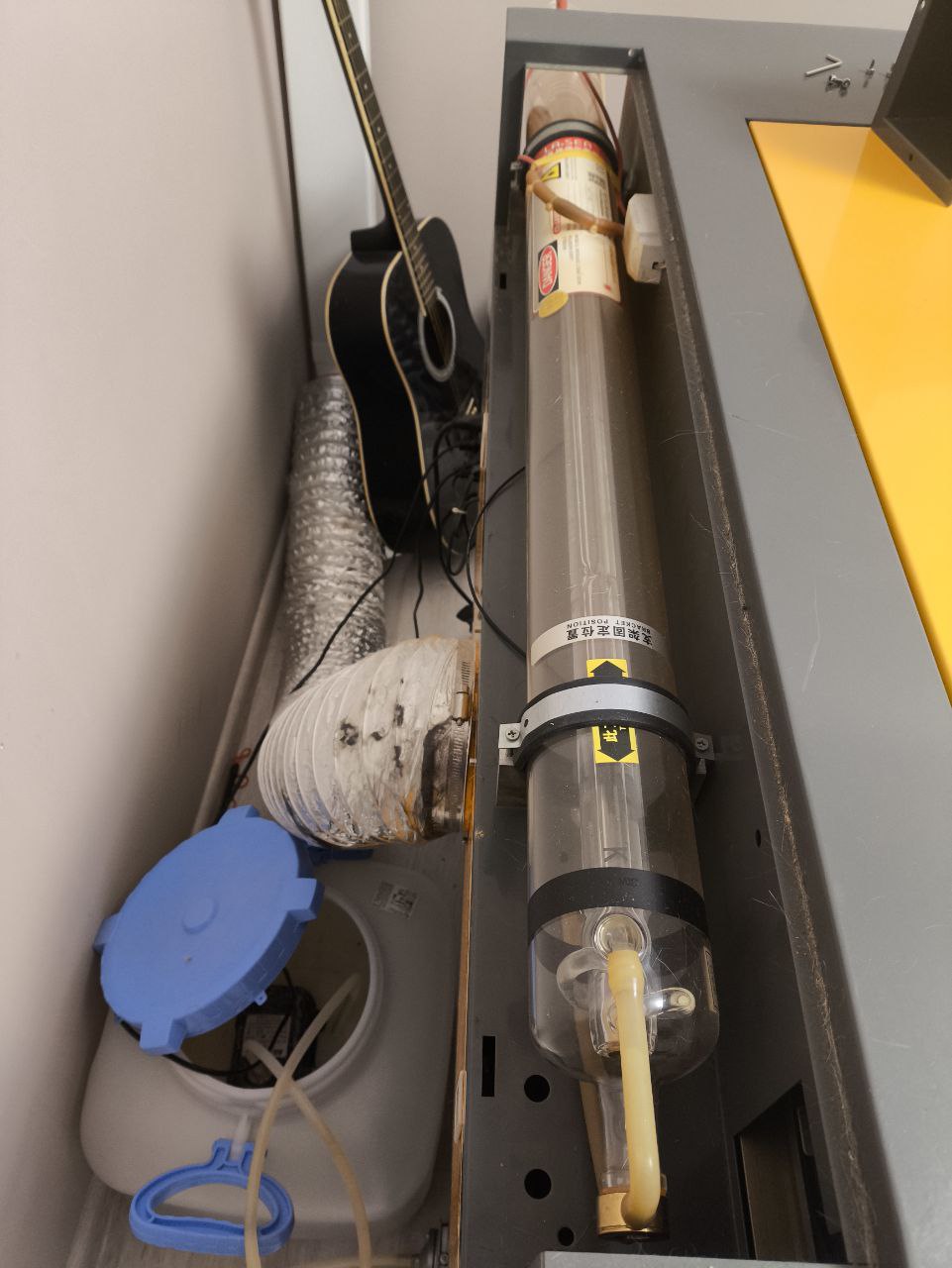

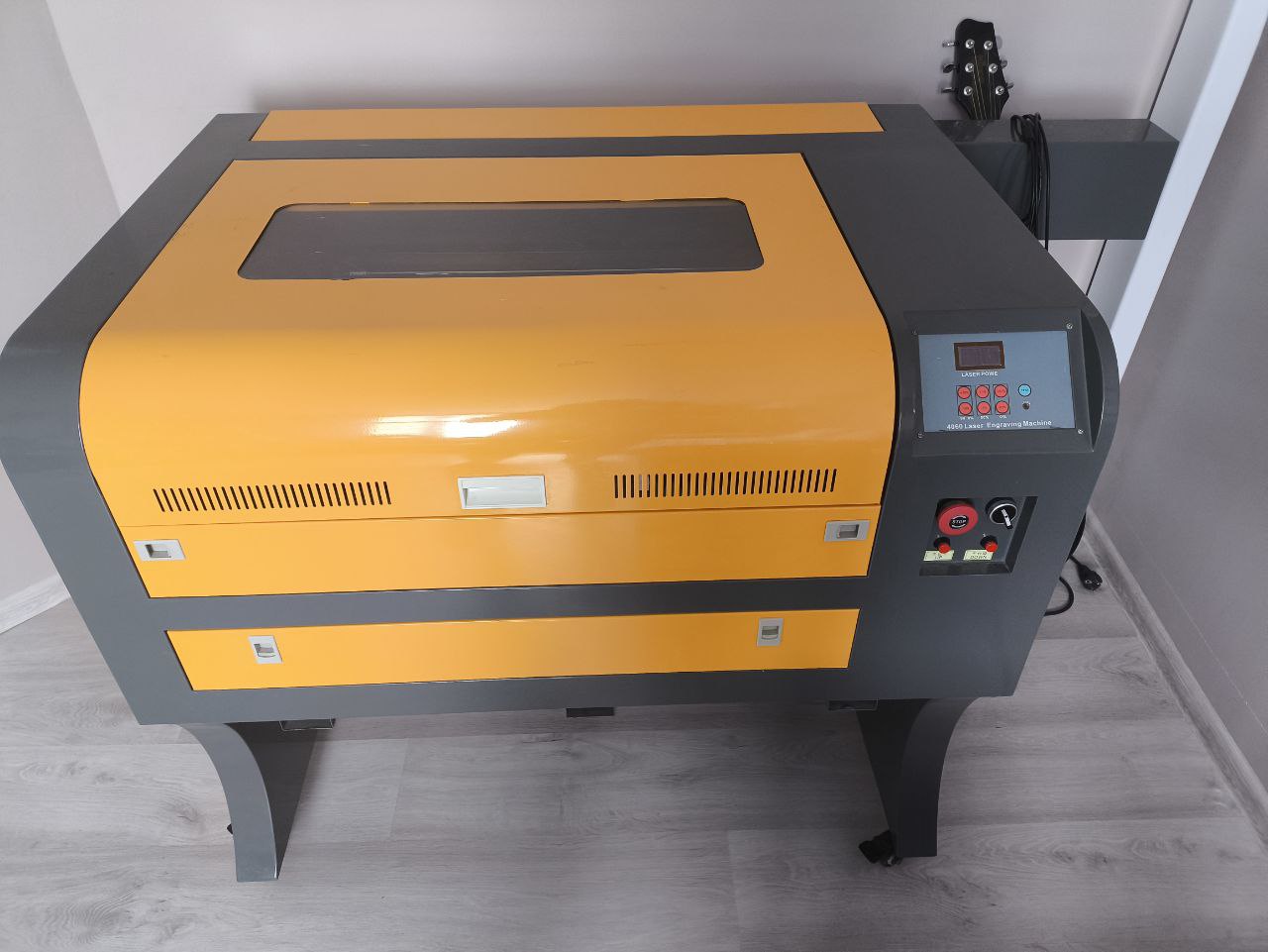

Лазерный CO2 станок 600*400 контроллер M2 из Китая перестал работать сам лазер, то есть отправляю на гравировку/резку он делает вид что гравирует(каретка ездит) но сам лазер не жгёт.
Пробовал нажать кнопку TEST сам индикатор загорается что идёт сигнал на трубку но луча нет. Соответственно увеличение мощности не помогает. Для исключения сбивания зеркал ставил бумажку на первом зеркале и лазера там тоже нет.

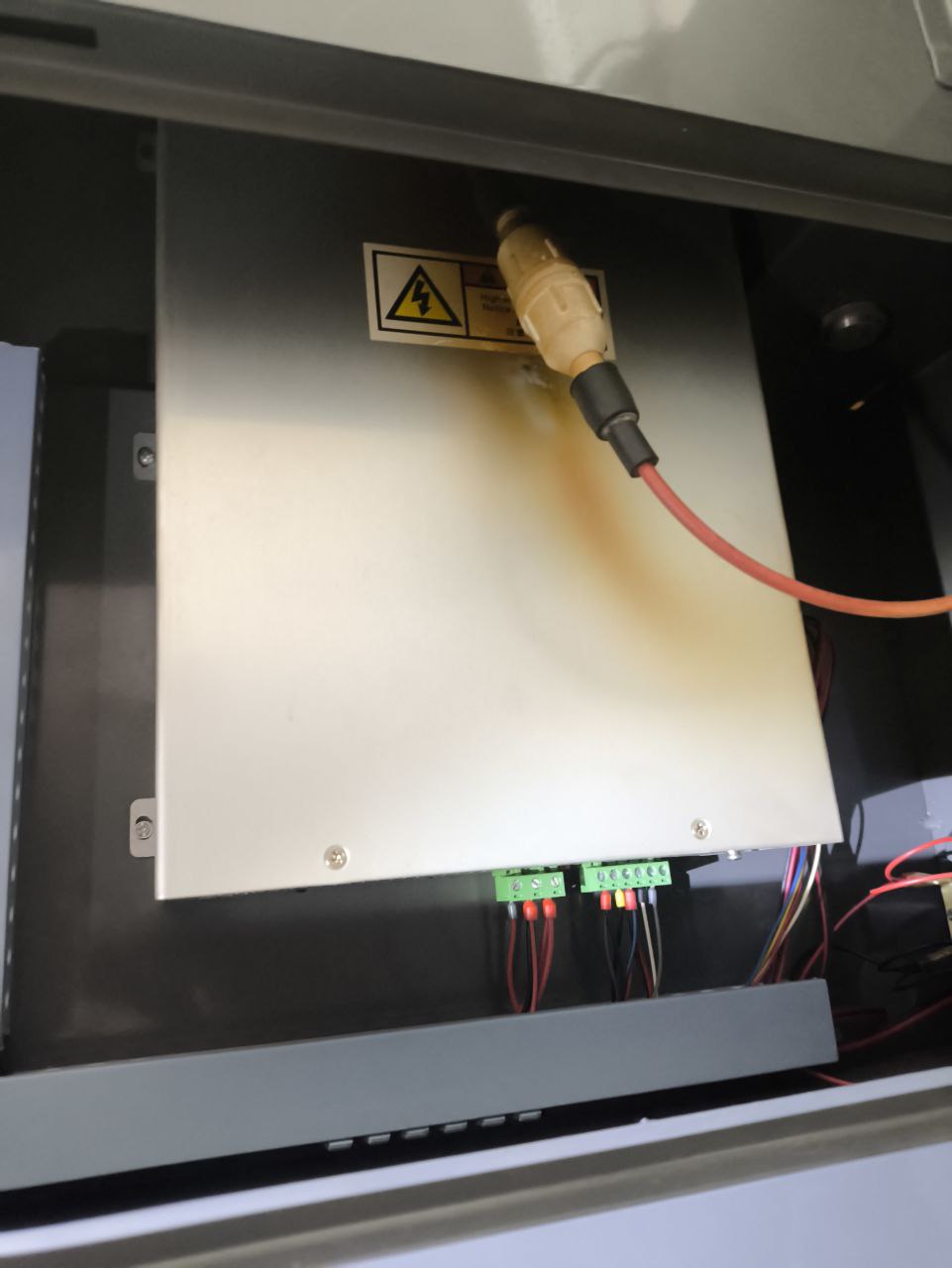

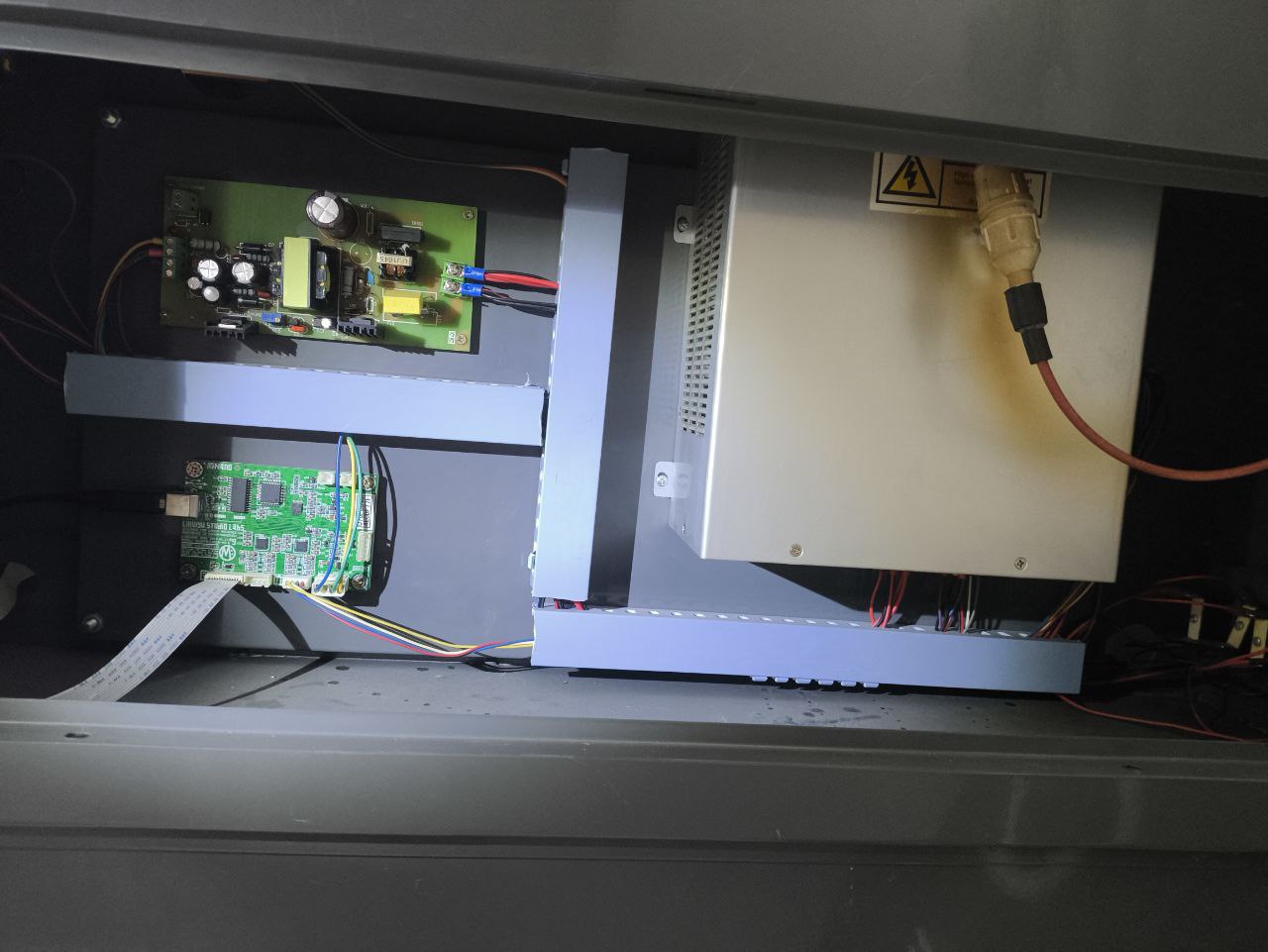

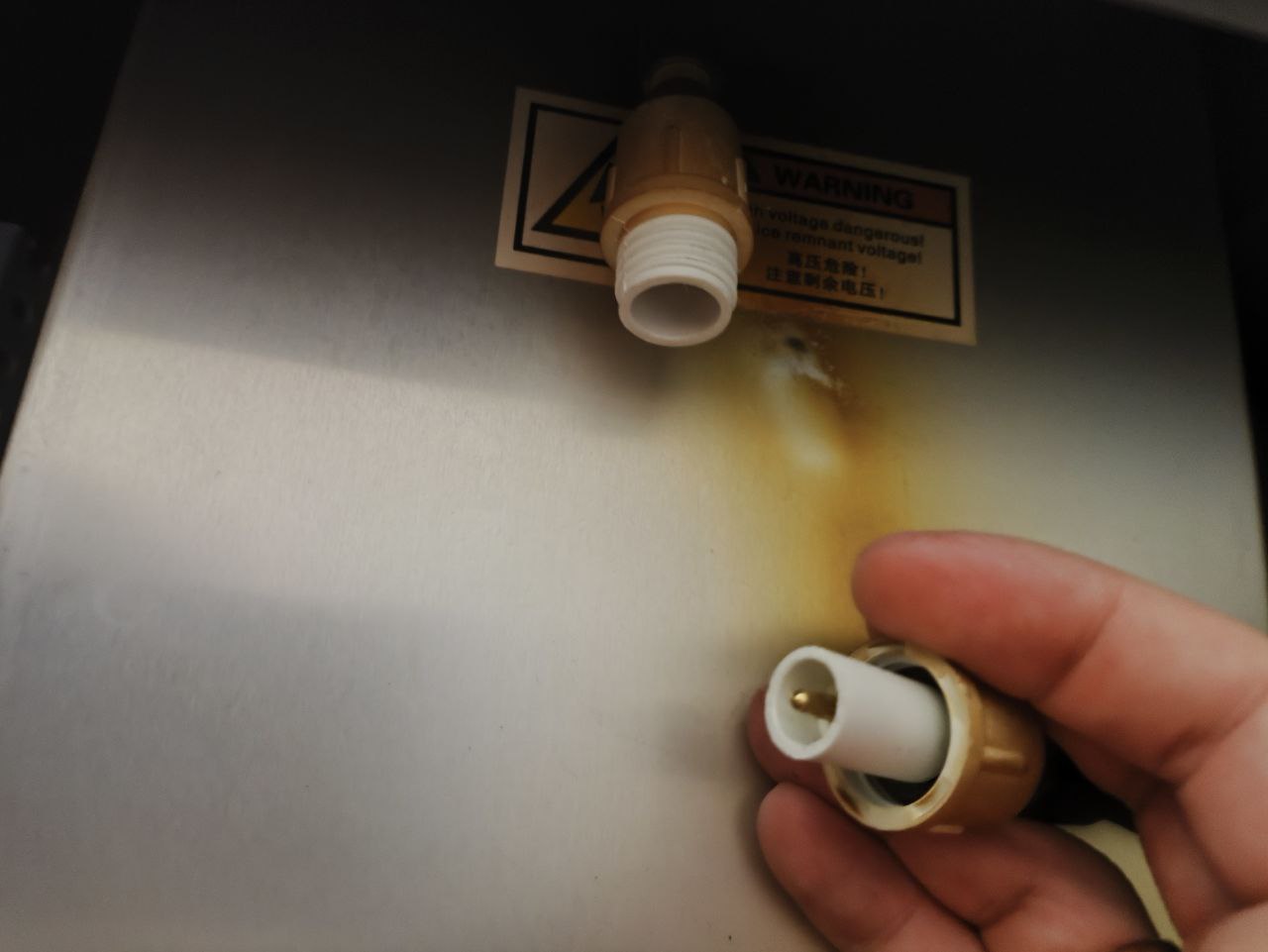

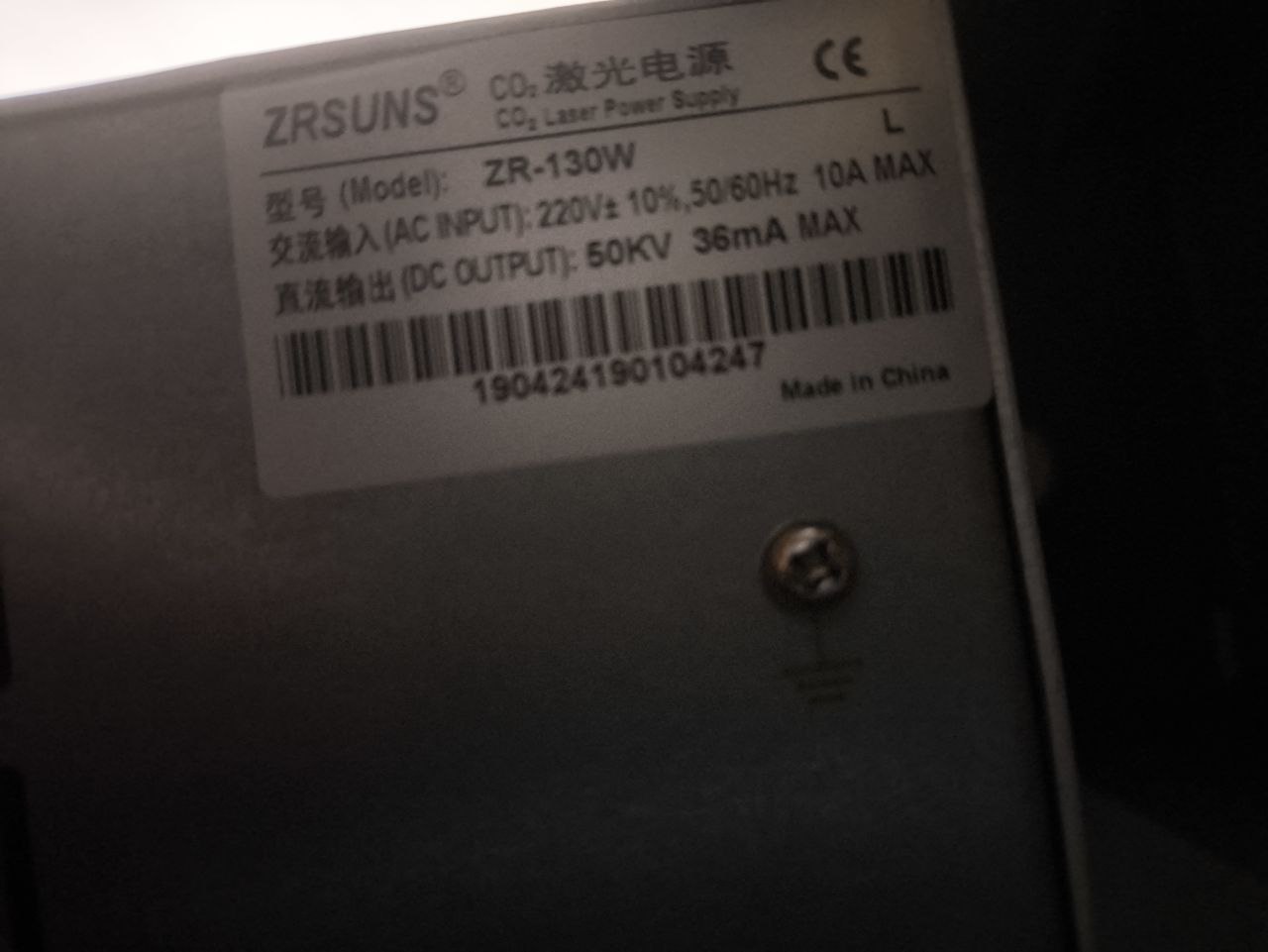

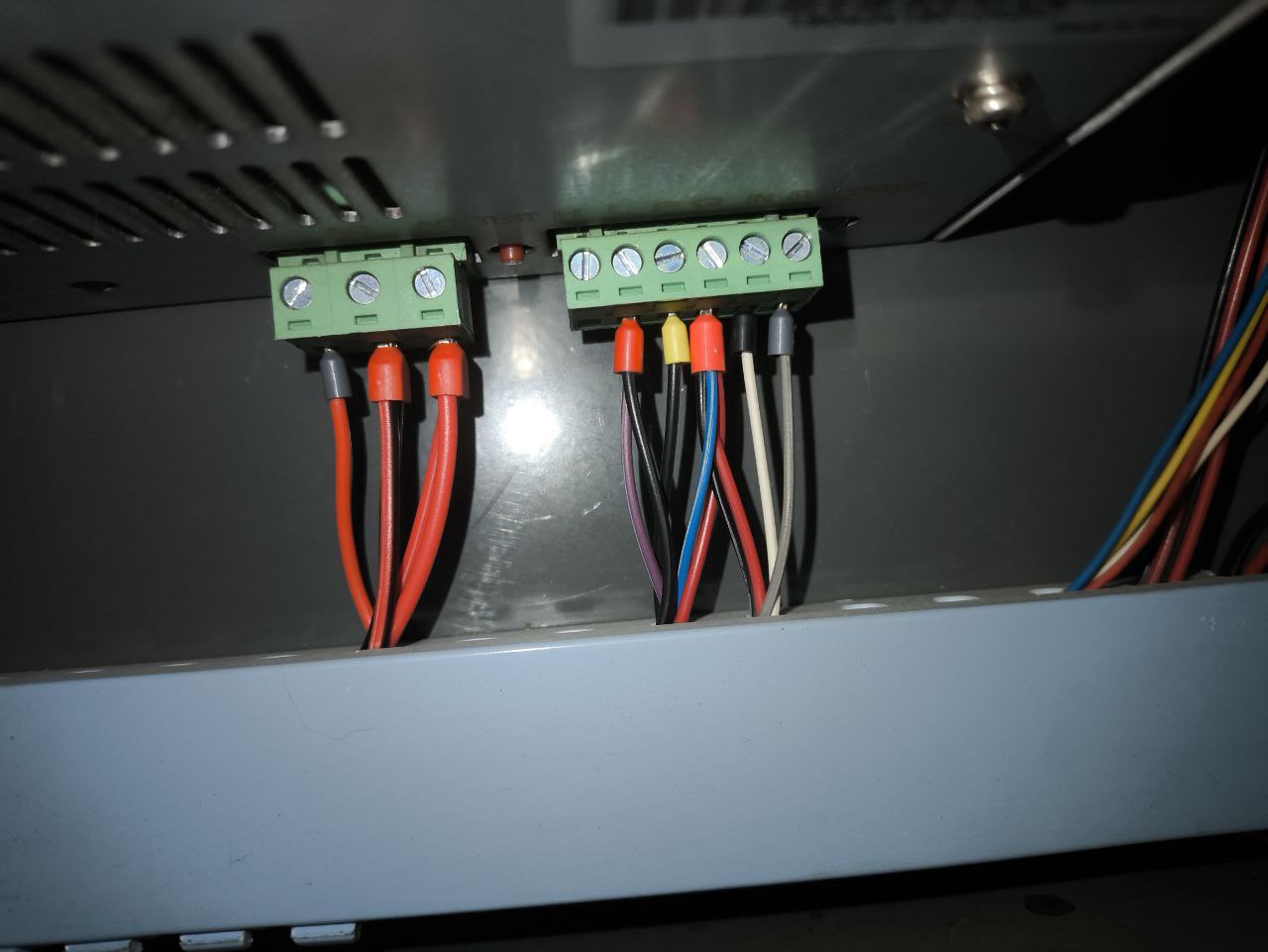

Как я понимаю нужно проверить работу блока питания (Model ZR-130W фото приложил), но кабель который питает трубку имеет один контакт и не пойму как мультиметром проверить его работу(у мультиметра 2 выхода). Подскажите в этом вопросе и что выставить на самом мультиметре, который имеется в наличии(фото приложил).
Если требуется ещё информация предоставлю.



[BiFoot]

не пойму как мультиметром проверить его работу(у мультиметра 2 выхода).

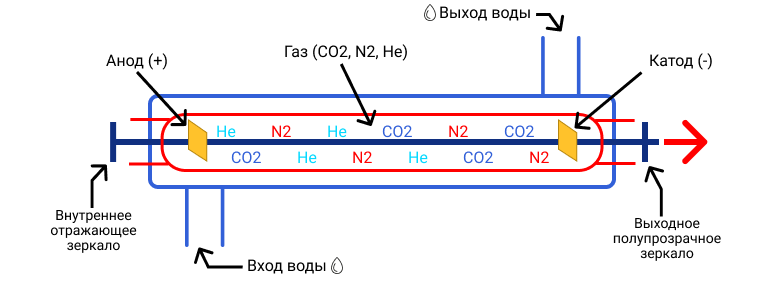

Мультиметром никак. Там киловольты на выходе, мультиметр не может измерять такие напряжения, уровень напряжения в квартирной сети его предел, вы убьете мультиметр, да и сами рискуете получить поражение высоким напряжением. Да этого нужно нужен высоковольтный вольтметр. Посмотрите, на трубе есть свечение внутренней в режиме излучения, если есть, то ваш блок высокого напряжения не виноват. Еще индикатор на панели станка должен показывать рабочий ток трубы, если это не ноль, то БП жив. Тогда наиболее вероятный вариант это деградация газа в трубе. При нагреве СО2 распадается на СО и О2, процесс необратимый. Деградация газа происходит постоянно все время работы, при сильных перегревах она идет особенно быстро. В трубе смесь газов при определенном давлении, в домашних условиях не поменяешь, много чего для это требуется. Видимое свечение, это накачка - светиться разряд в инертном газе под действием высоковольтного напряжения, этот разряд накачивает молекулы СО2, который и генерирует лазерное излучение. Процент СО2 в трубке должен быть в определенном процентном соотношении, СО не заменяет СО2. Когда процент СО2 ниже определенного предела, генерация лазерного излучения прекращается. Добиться этого можно просто включив излучение на большой мощности без охлаждения. Задача охлаждения замедлить деградацию газа в трубе. Надо заправлять трубу новой смесью. Либо покупать новую. Первое дешевле.

Лазерная СО2 трубка без охлаждения. Взорвется или нет? Эксперимент: перегрев лазерной трубки.

НОВАЯ ССЫЛКА НА ТЕЛЕГРАМ: https://t.me/lasercut_ru Купить лазерную трубку: https://clck.ru/RuhyDКупить лазерный СО2 станок: https://clck.ru/RuhzNГруппа в вк:...

www.youtube.com

Кошке отдельный привет.



[BiFoot]

P.S. А почему у вас в качестве аватара сканатор волоконного лазера, да еще с такого ракурса, с какого на него смотреть во время работы крайне не рекомендуется?



[Kent]

P.S. А почему у вас в качестве аватара сканатор волоконного лазера, да еще с такого ракурса, с какого на него смотреть во время работы крайне не рекомендуется?

Спасибо за советы попробую посмотреть в трубку по внимательней. Коту привет передал)) Изначально регистрировался тут по вопросам волоконного лазера и на аватарку поставил такое "креативное" фото, потом появился CO2 а аватарка осталась))



[BiFoot]

Еще видео по теме

6 причин, почему пропал луч в лазерной трубке

Подписывайтесь на наш закрытый Telegram-канал с эксклюзивным контентом https://t.me/+mk6kzt-py61mYzZi Там вы найдете крутые советы по работе со станками, ...

www.youtube.com



[BiFoot]

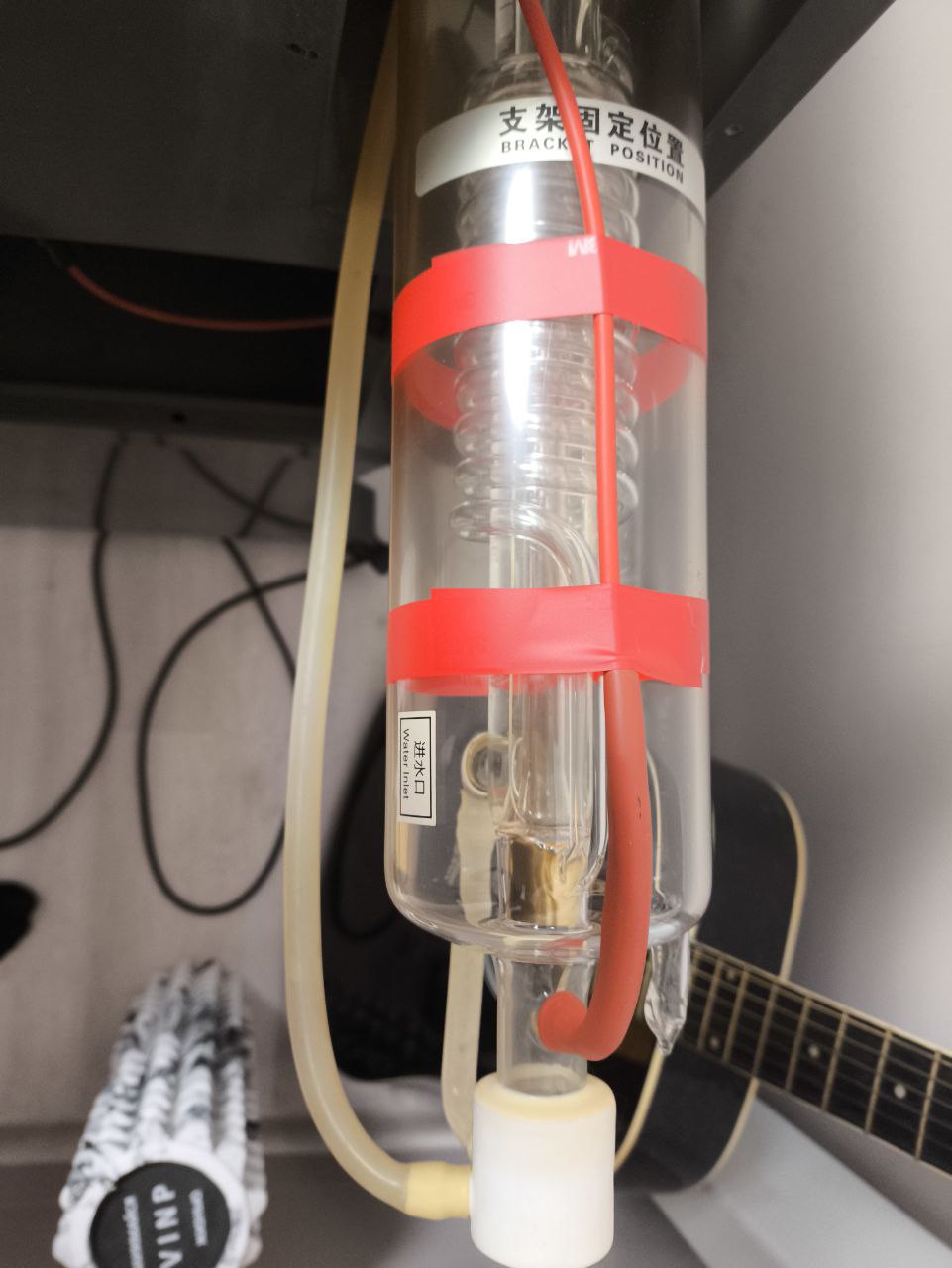

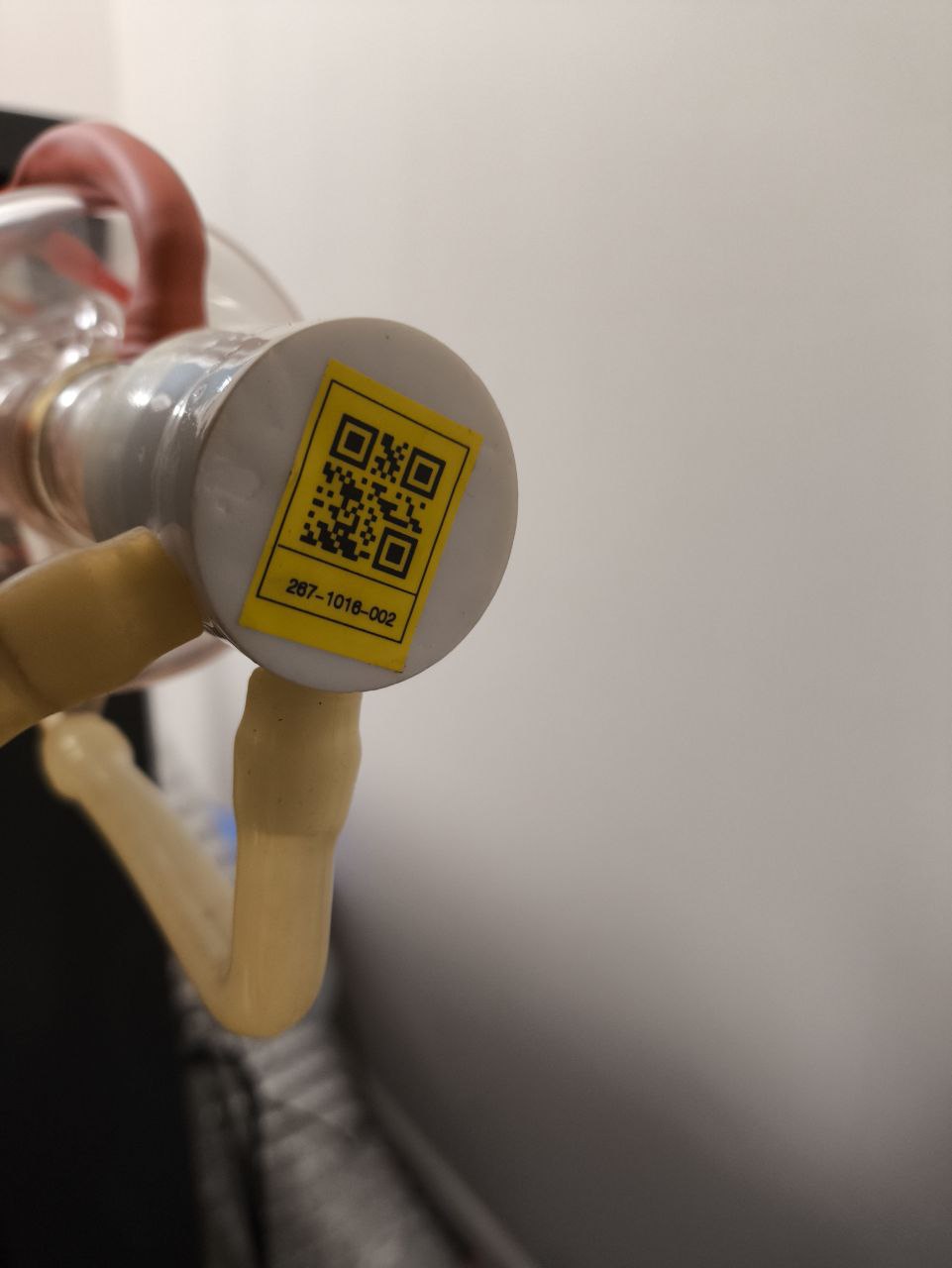

но кабель который питает трубку имеет один контакт

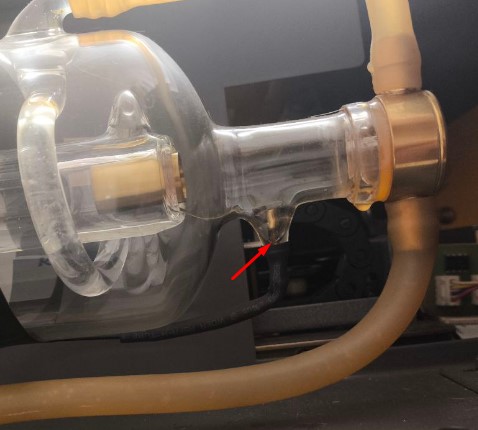

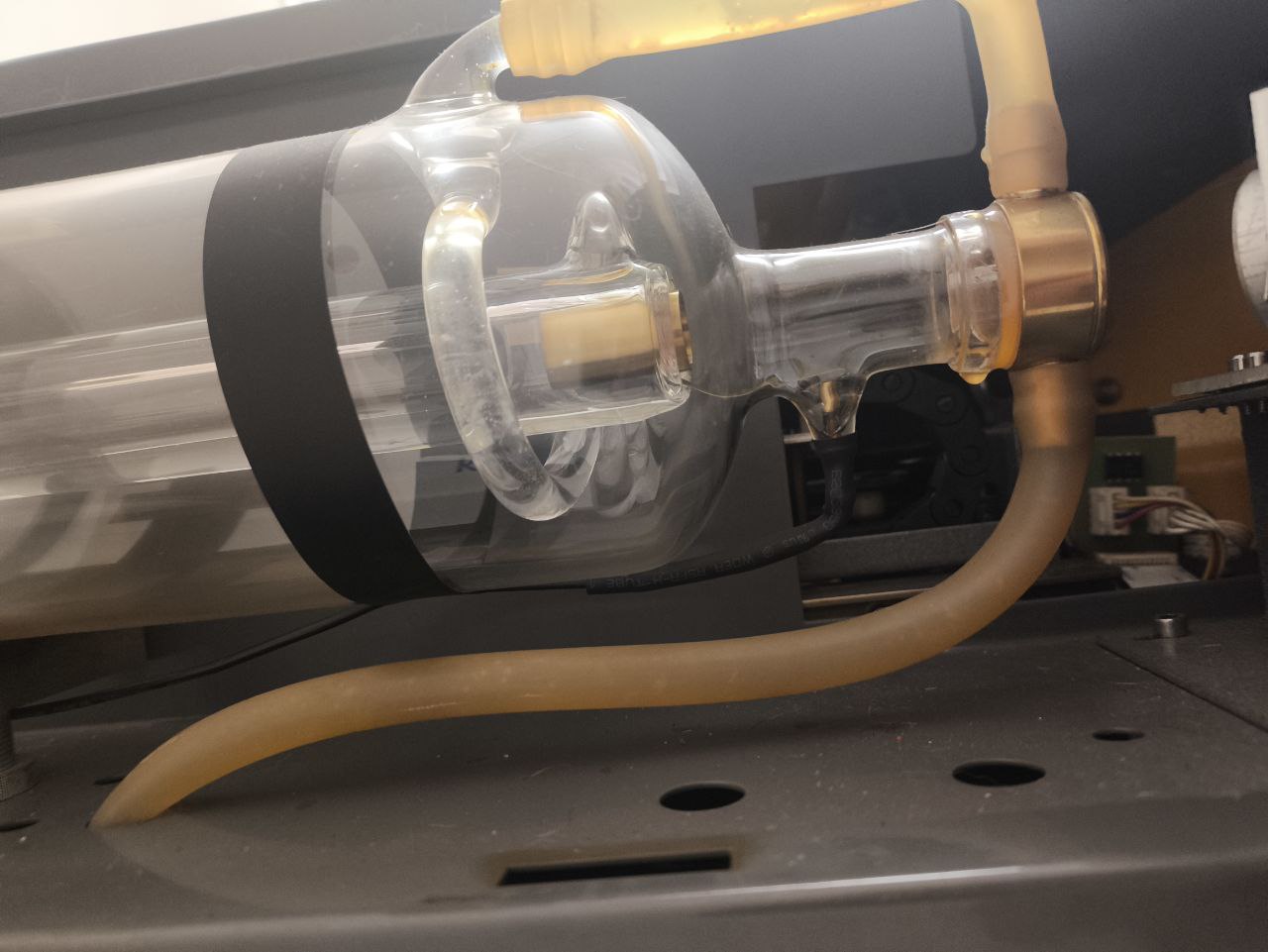

К трубе подходит 2 провода. Один на одном конце, второй на противоположный. Один от блока питания, второй земля. Мультиметр, все же, можно подключить, но в разрыв провода и мерить ток. Для каждой трубы он при определенной мощности свой. Надо смотреть в мануале. Скорее всего у вас проблема с газом. Но, могут быть и варианты.
