проблема с Halk40

[a300]

Как я понимаю, может не прав - это гравировка в акриле с затиркой? Примерно высота шрифта 3 мм?

да в акриле, высота шрифта 3 мм - на красное на белом, "с затиркой" нет ни чего не затиралось.



[SKV]

Как я понимаю, может не прав - это гравировка в акриле с затиркой? Примерно высота шрифта 3 мм?

да в акриле, высота шрифта 3 мм - на красное на белом, "с затиркой" нет ни чего не затиралось.

на красное на белом - ? что значит
Двухслойный пластик - скорее тогда белое покрытие, красная подложка ?



[a300]

Первй вариант тот скрин что в тёмных тонах с точками светлыми - двухслойный пластик покрытие под золото шлифованное подложка чёрная ( из за хорошей отражающей способности при сканировании стал тёмным, наверно ослепил датчик сканера).
Второй вариант тот что со сдвигом по оси Х - двухслойный пластик покрытие белое подложка красная.



[a300]

Покопался у себя в старых образцах гравировки примерно год назад сделанные таже самая проблема со сдвигом по оси Х при двухсторонней гравировке



[SKV]

Как минимум, можно сказать, что стоит большой шаг гравировки по Y



[a300]

По точкам вокруг текста, чтобы избавится от них уменьшил ток л. трубки с 5ма до 3ма точки присутствуют но меньше. Дальнейшее уменьшение не получается, в районе 3ма ток сильно гуляет тонкие линии могут не отгравироватся к тому же все это усугубляется сдвигом по оси Х при двунаправленной гравировке. Односторонняя гравировка большого количества изделий формата почти А4 требует гораздо больше времени а его то и нет



[a300]

Как минимум, можно сказать, что стоит большой шаг гравировки по Y

Шаг гравировки по Y = 0,100 практически всегда. Уменьшение шага по Y дает немного лучший результат, но когда не большая площадь гравировки проше установить однонаправленную гравировку получается получше



[SKV]

По точкам вокруг текста, чтобы избавится от них уменьшил ток л. трубки с 5ма до 3ма точки присутствуют но меньше.

Странно, что за пластик такой, насколько я понимаю, если ту же самую гравировку производить на другом материале, акриле, бумаге, то этих точек не будет ...



[a300]

Странно, что за пластик такой

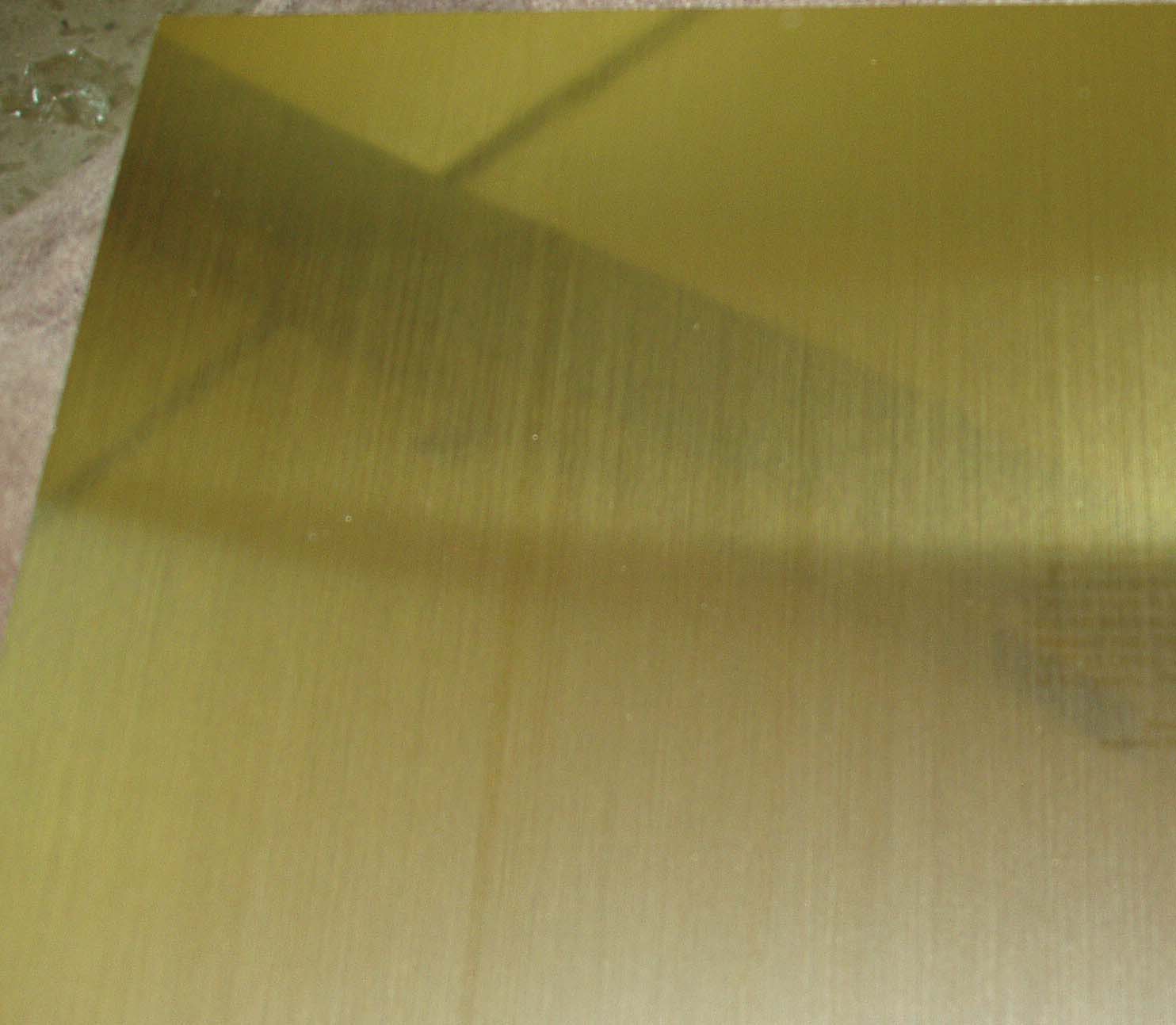

Пластик Rowmark верхнее фото без защитной плёнки



[SKV]

Это как понять, на других материалах точек нет?



[vv92]

Подобные вещи могут появляться по нескольким причинам: низкое разрешение-большой шаг, не уменьшается мощность при разгоне-торможении (в крайних точках сканирования луч работает дольше и при той же мощности "съедает" часть стенки, косвенно это подтверждается экспириментами с уменьшением мощности). Для ускорения гравировки часто приходится уменьшать разрешение и расфокусировать луч (большим пятном обрабатывать быстре), подправить край можно объводя лучем по вектору.



[a300]

Это как понять, на других материалах точек нет?

Есть такой же пластик Rowmark только под серебро ещё попробую на нем, а так да на других двухслойных пластиках не зеркальных таких точек ни когда не видел. В предыдущих постах скрин (белое покрытие красная подложка) ни каких точек нет



[a300]

Подобные вещи могут появляться по нескольким причинам: низкое разрешение-большой шаг, не уменьшается мощность при разгоне-торможении (в крайних точках сканирования луч работает дольше и при той же мощности "съедает" часть стенки, косвенно это подтверждается экспириментами с уменьшением мощности). Для ускорения гравировки часто приходится уменьшать разрешение и расфокусировать луч (большим пятном обрабатывать быстре), подправить край можно объводя лучем по вектору.

Разрешение: Векторная графика в Corel
Шаг по оси Y 0,100
Если бы съедал часть стенки это пол беды (с этим всё в порядке) точки находятся на растоянии до 1-3мм от области гравировки
Луч точно с фокусирован на поверхности гравируемого пластика



[SKV]

Порядок решения, думаю должен быть следующим
1. На других материалах проявляются такие точки или нет, это важный вопрос
Если нет - значит сам станок не излучает в этих местах и проблема в материале, можно предположить что это микробрызги расплава при гравировке, тогда просто - положите сверху смоченную газету - и вы оцените также и улучшение качества гравировки ...
2. Если эти точки проявляются и на других материалов - алгоритм решения будет инным



[a300]

Спасибо Константин за совет попробую с газеткой, у меня тоже возникала мысль на счёт брызг но не сообразил что можно прикрыт поверхность. А на других материалах действительно ни когда не видел татого дефекта.
Собственно в качестве косвенного доказательства этого дефекта говорит тот факт что уменьшая мощность излучения количество точек пропорционально уменьшалось



[pomaznuick]

Подскажите все же как мне мой разобрать что бы контакты проверить?



[SKV]

Подскажите все же как мне мой разобрать что бы контакты проверить?

Какие контакты? В чем у вас проблема?



[pomaznuick]

Проблема в том что где то отходит контакт и излучатель не работает. Опытным путем установил что отходит где то в черном блоке откуда выходит высоковольтный провод на излучатель вот думаю что там что то отходит так как после постукивания по нему излучатель на время начинает работать но не надолго



[SKV]

Проблема в том что где то отходит контакт и излучатель не работает. Опытным путем установил что отходит где то в черном блоке откуда выходит высоковольтный провод на излучатель вот думаю что там что то отходит так как после постукивания по нему излучатель на время начинает работать но не надолго

Пишите адрес - отправим новый



[pomaznuick]

Написал в лс еще в том году
