хоббийный станок чпу своими руками

[Sergey27rus]

Здравствуйте!
В этой теме будет обсуждаться постройка станка портального типа, буду рад советами и помощью.

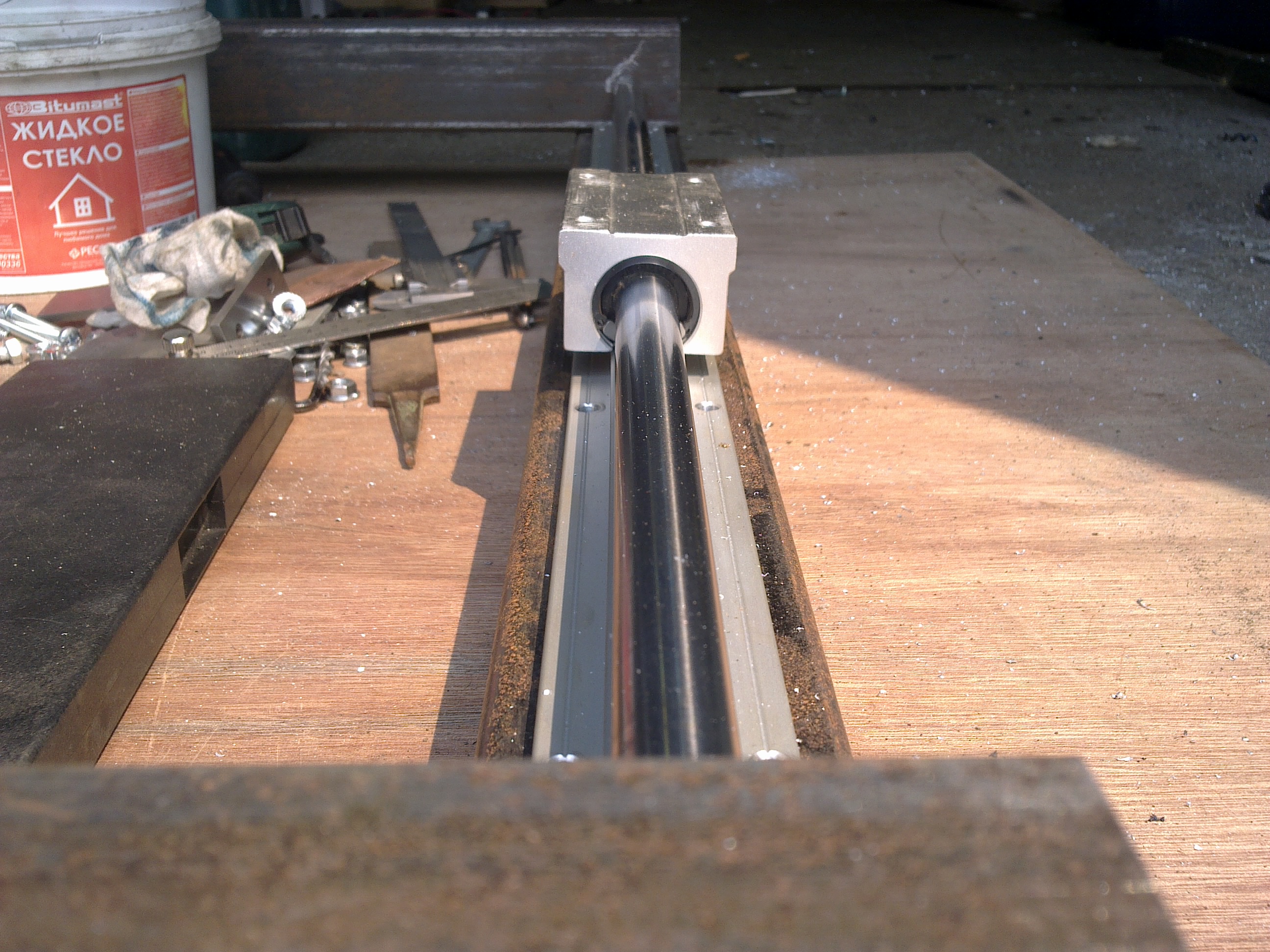

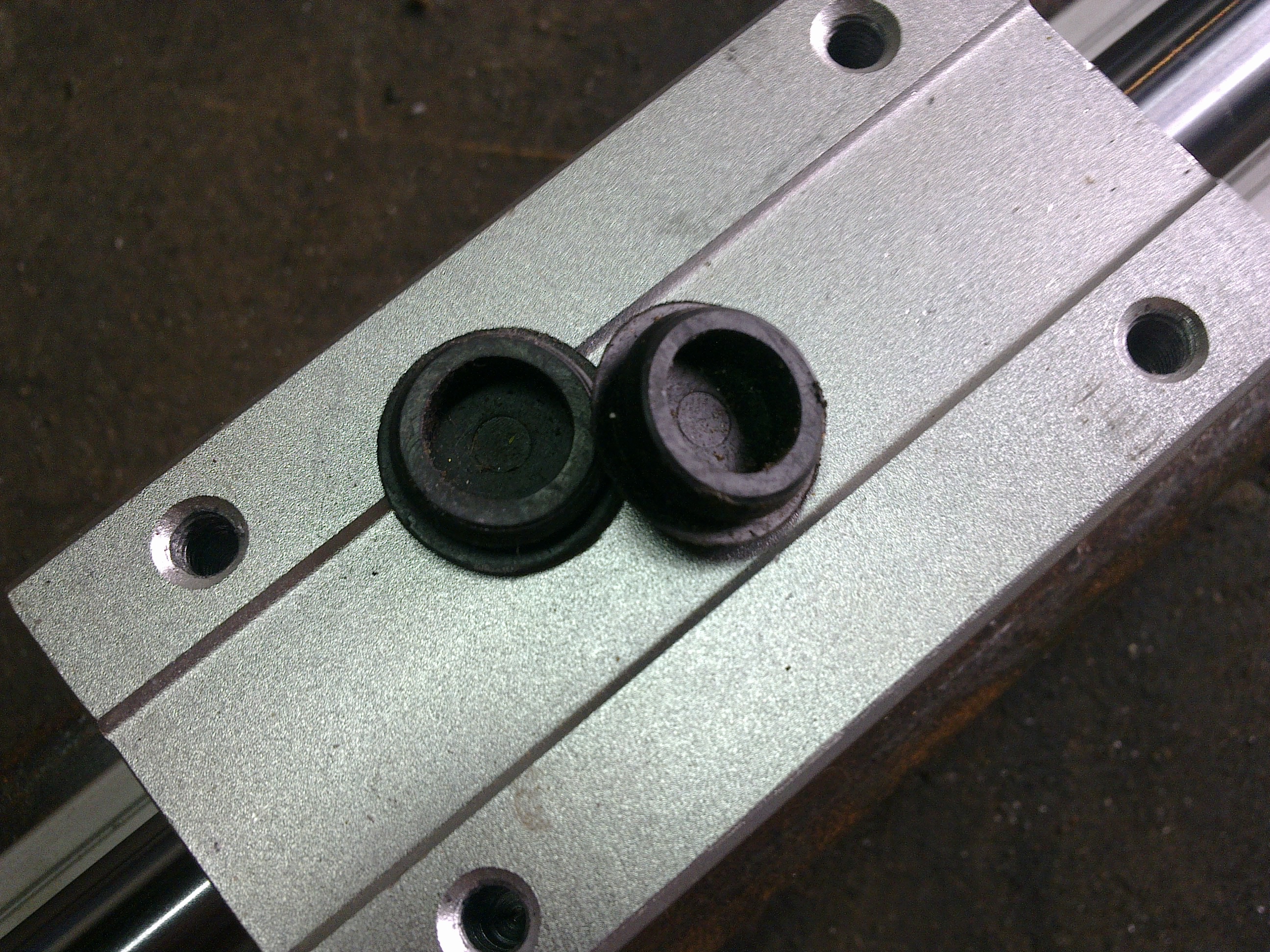

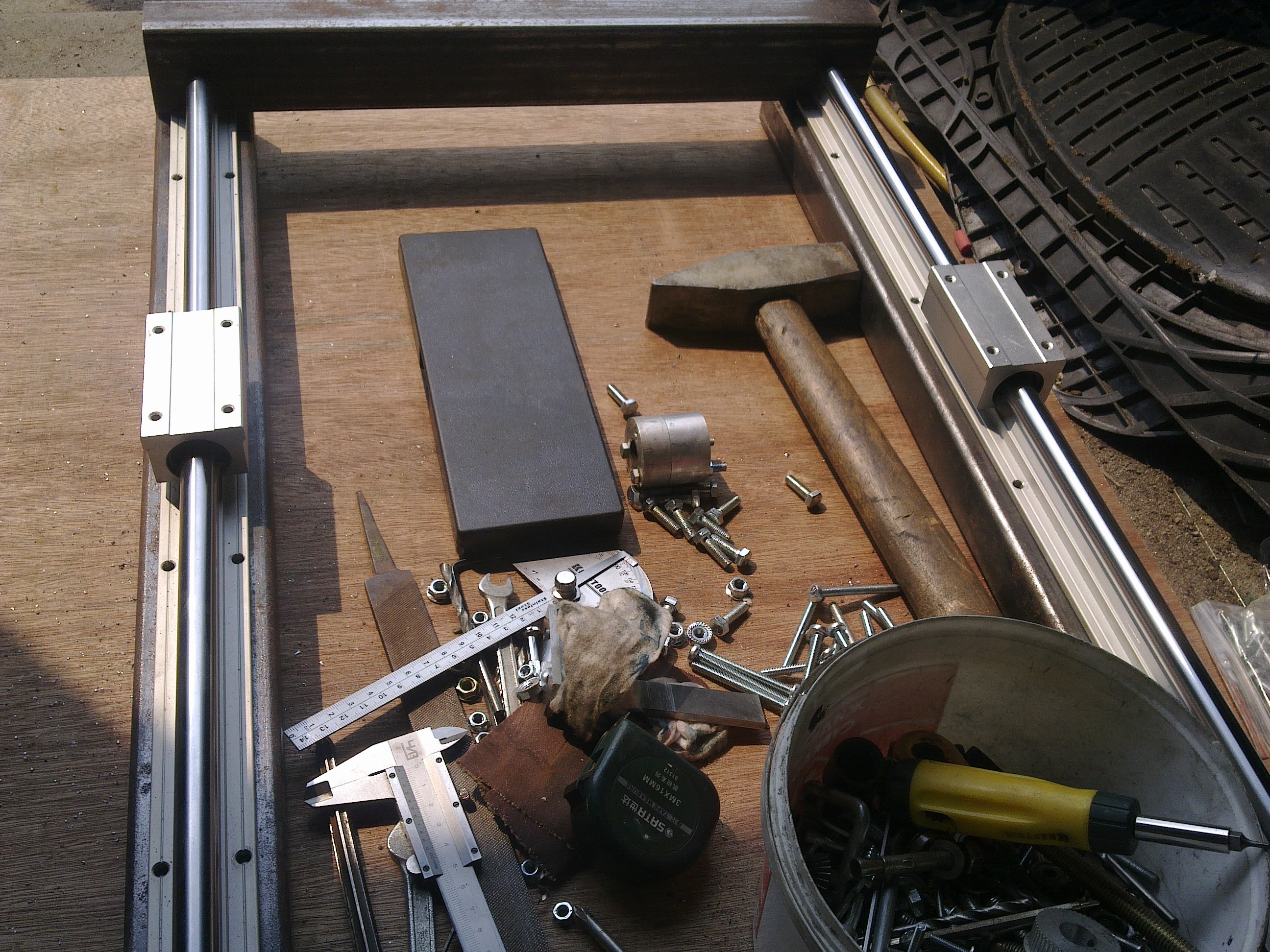

В наличии имеется направляющая на опоре sbr16*690мм=2шт, каретки двойной длины lm16luu=2шт, винт трапеция 16*4=1,5м,направляющая цилиндр 16 и 4каретки, профильная труба 60*40*3 для станины, чертежей нет, корректирую и отталкиваюсь от того что имеем, и на сколько бюджет позволяет, представляю вашему вниманию что сделано на сегодняшний день



[Sergey27rus]

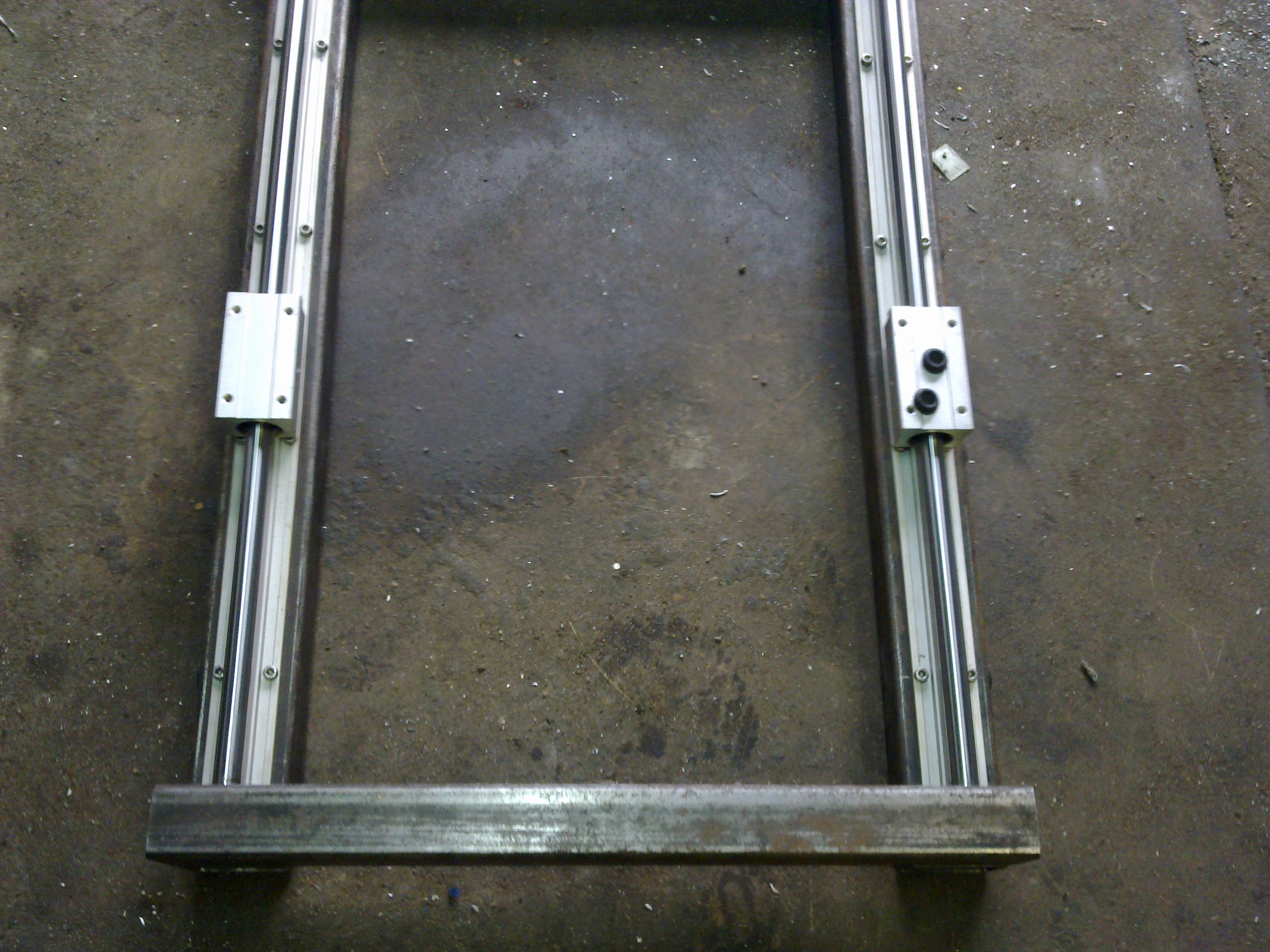

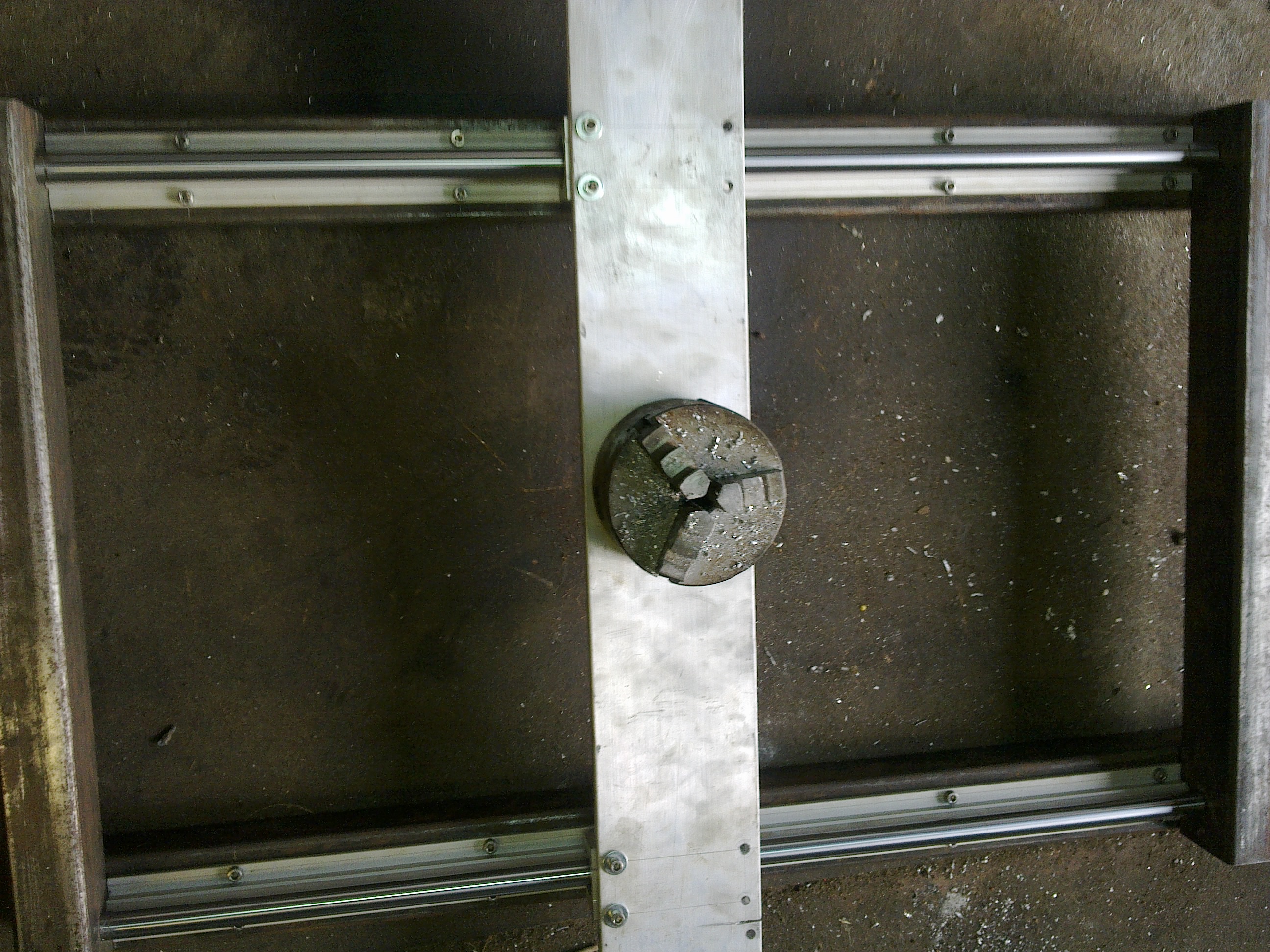

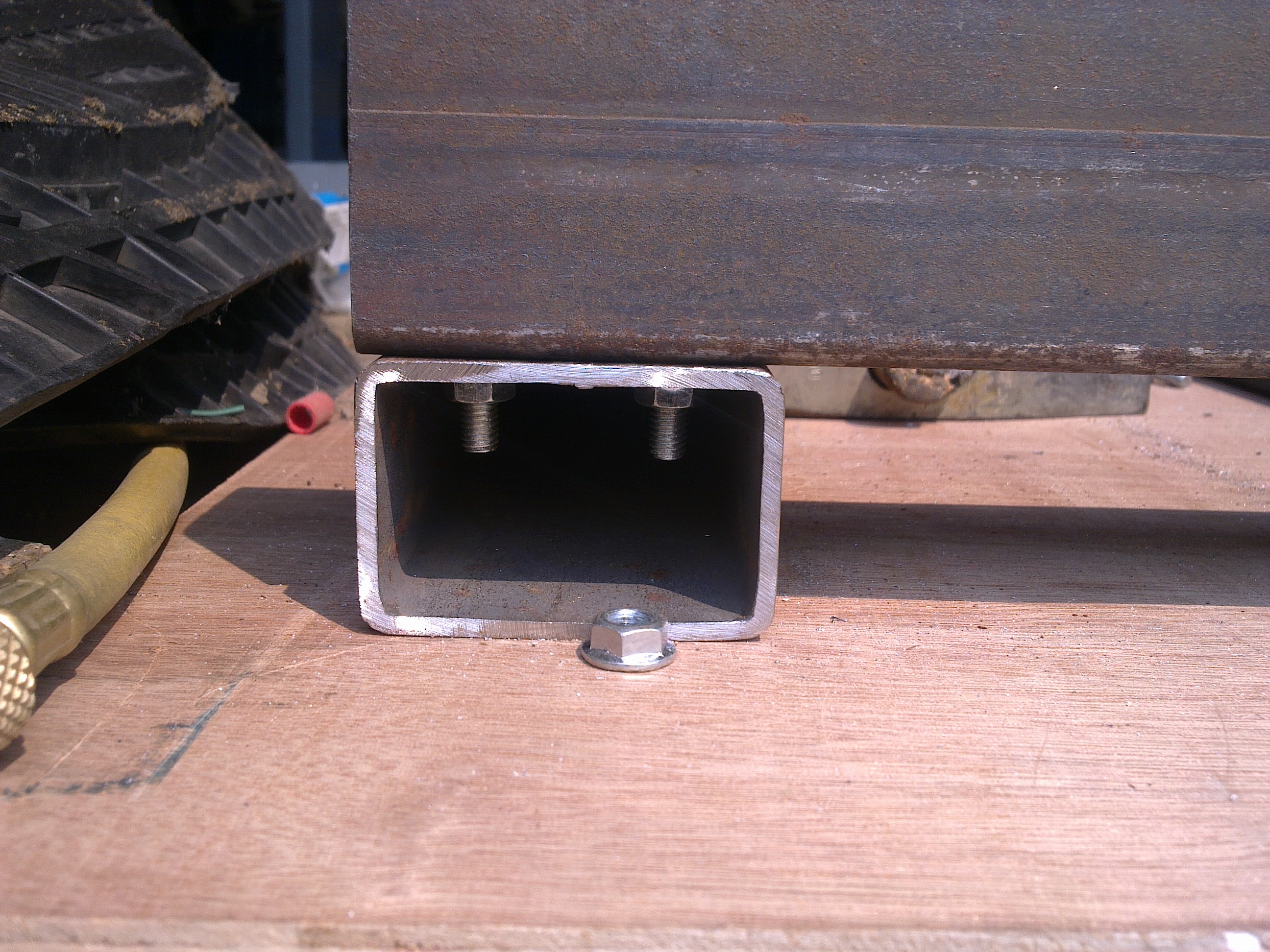

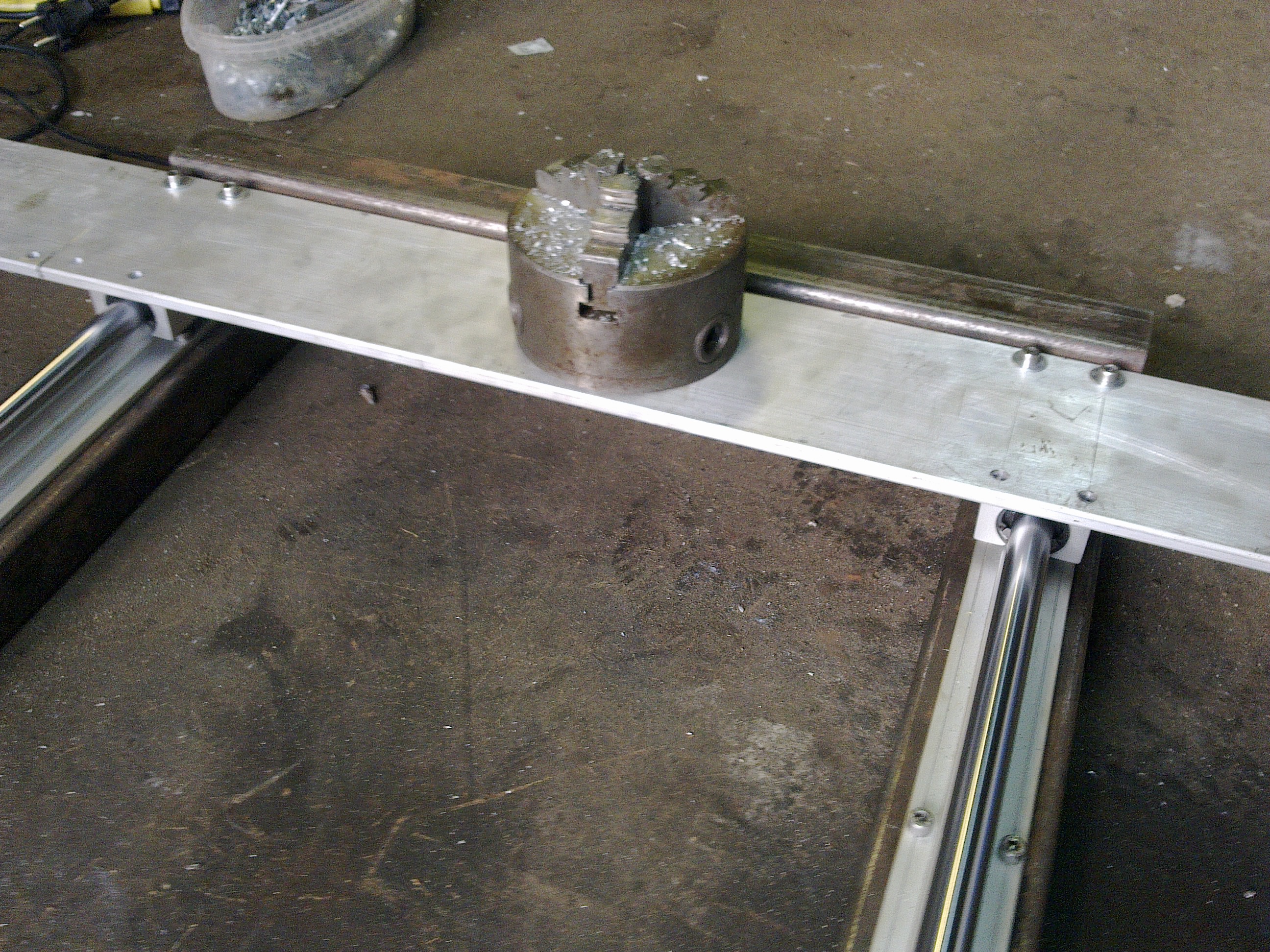

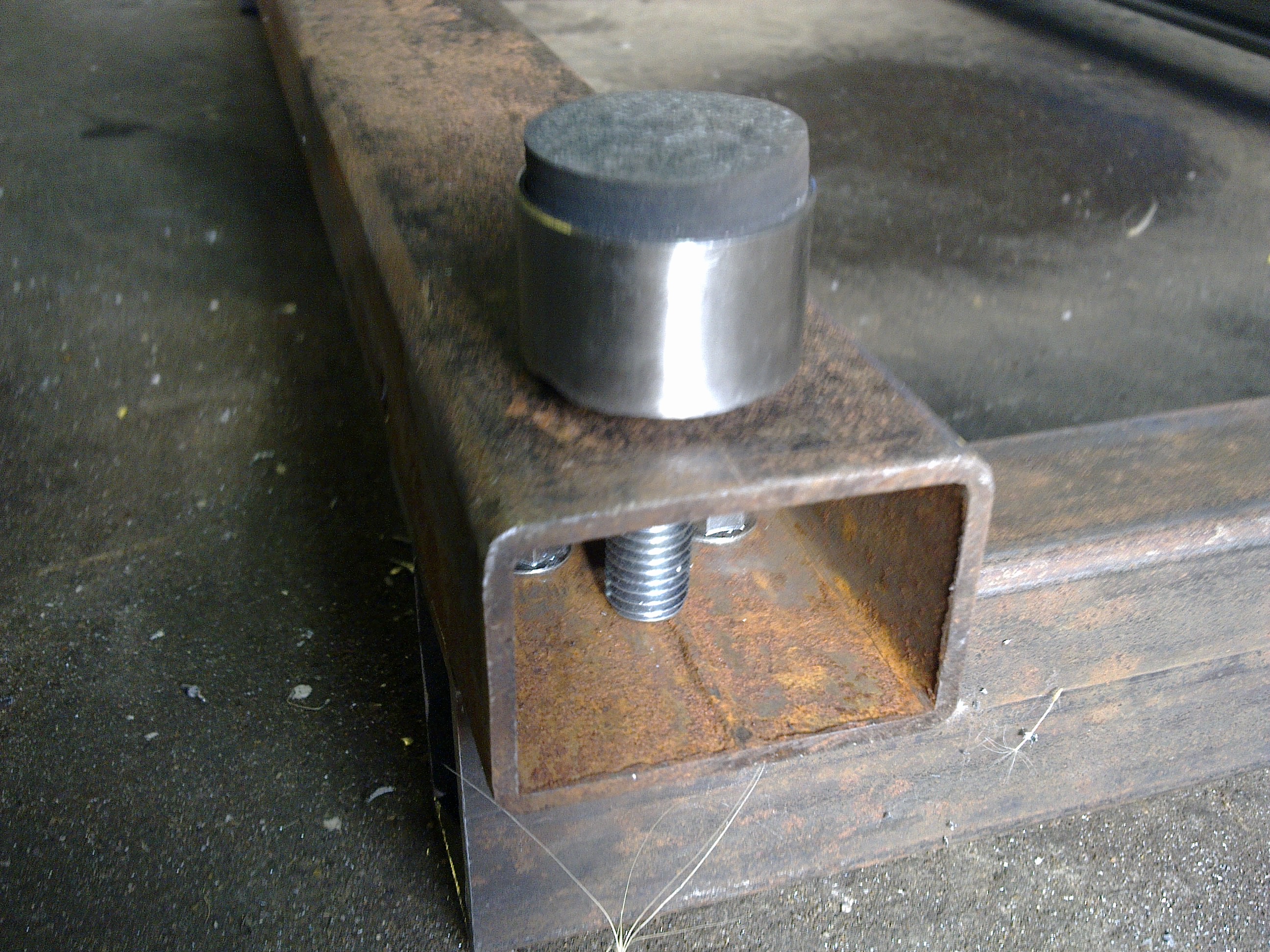

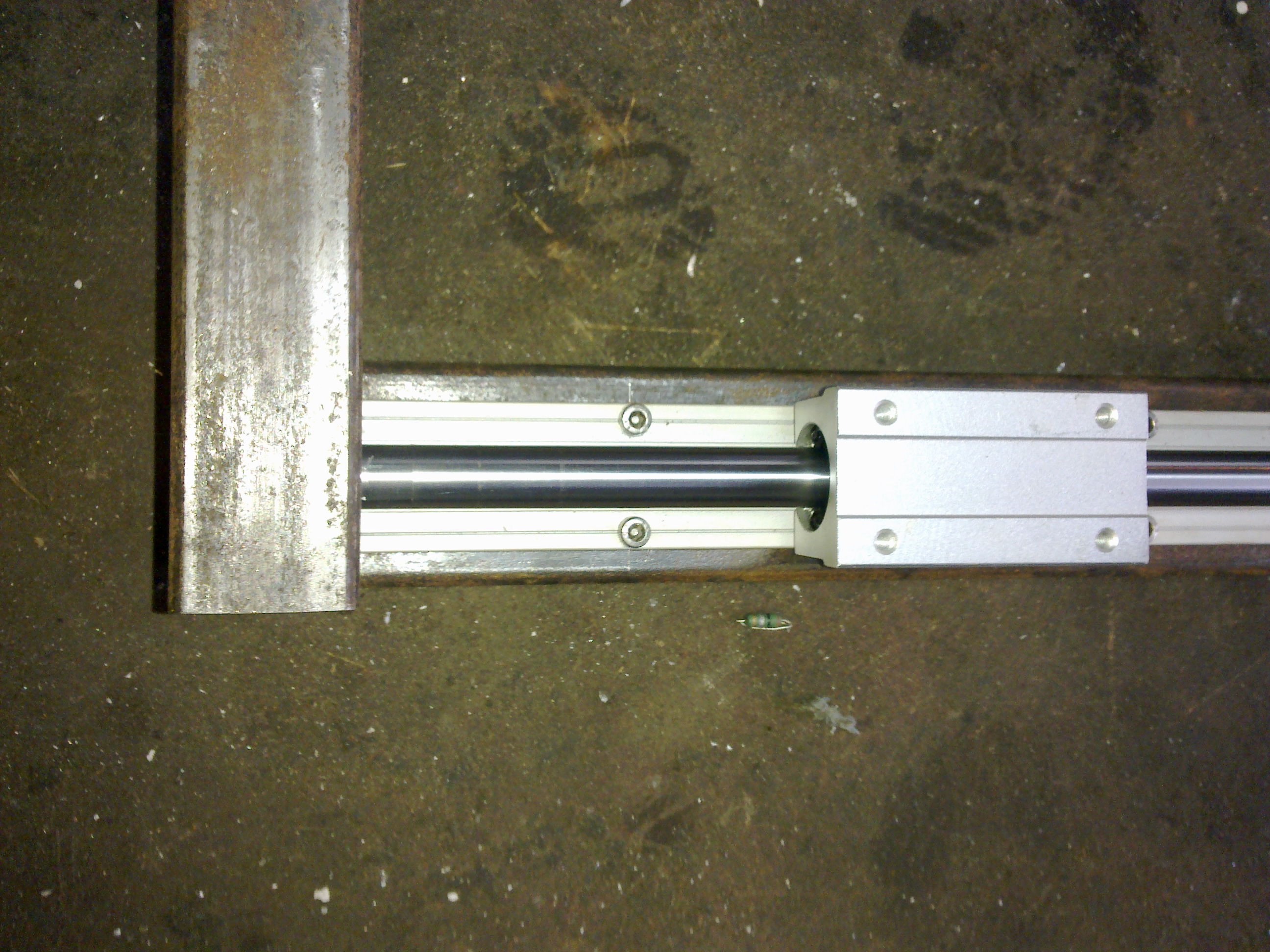

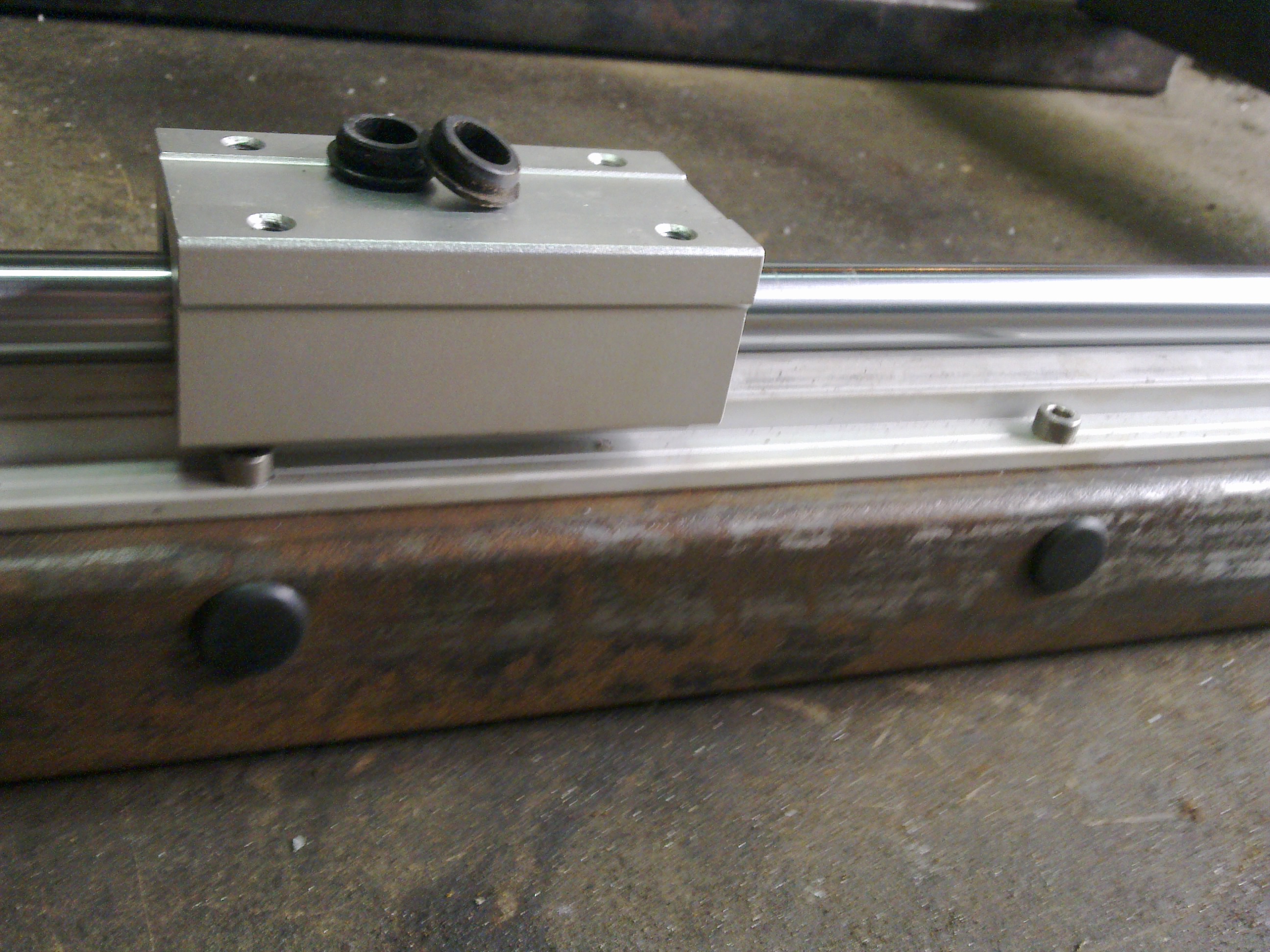

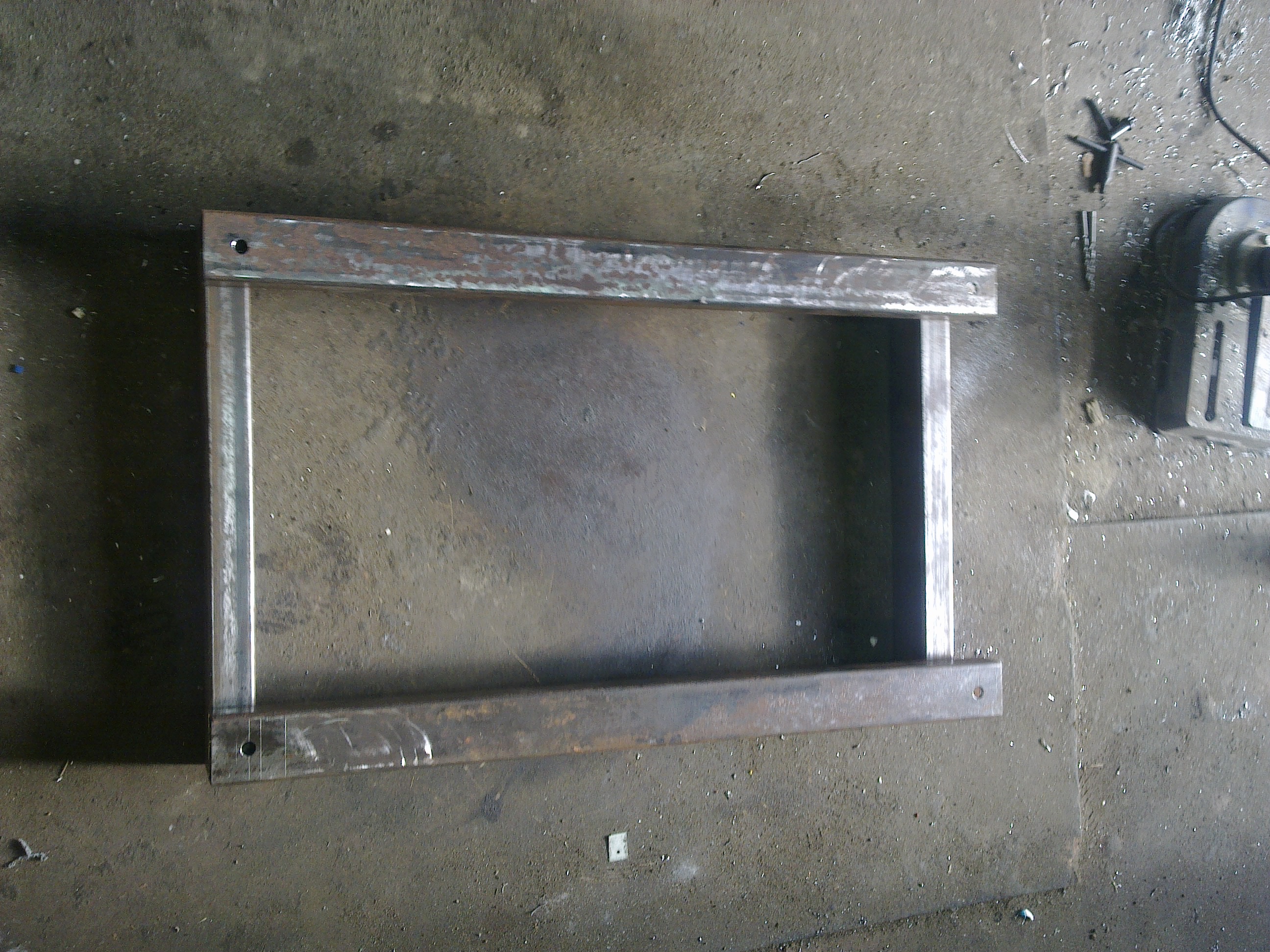

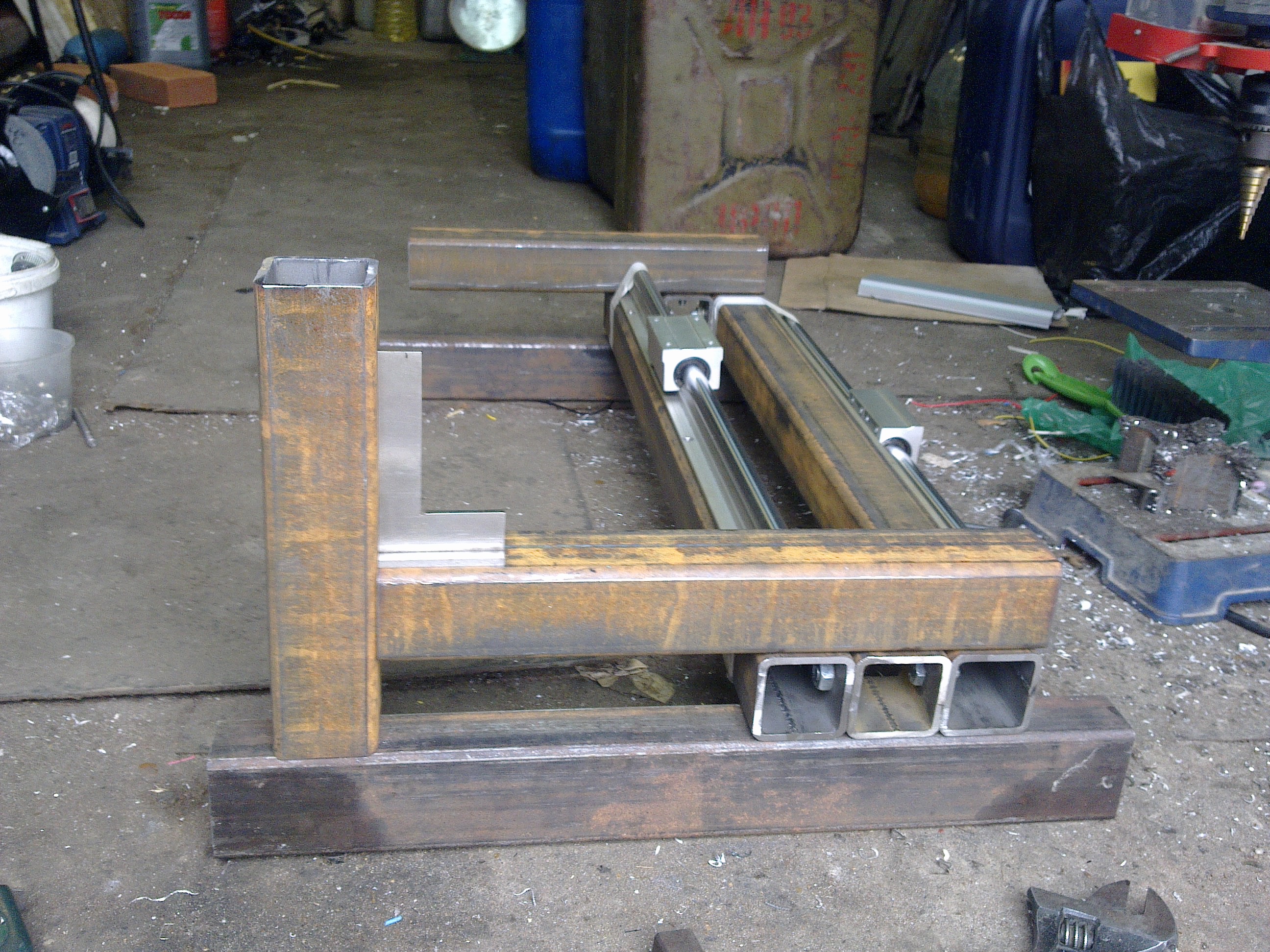

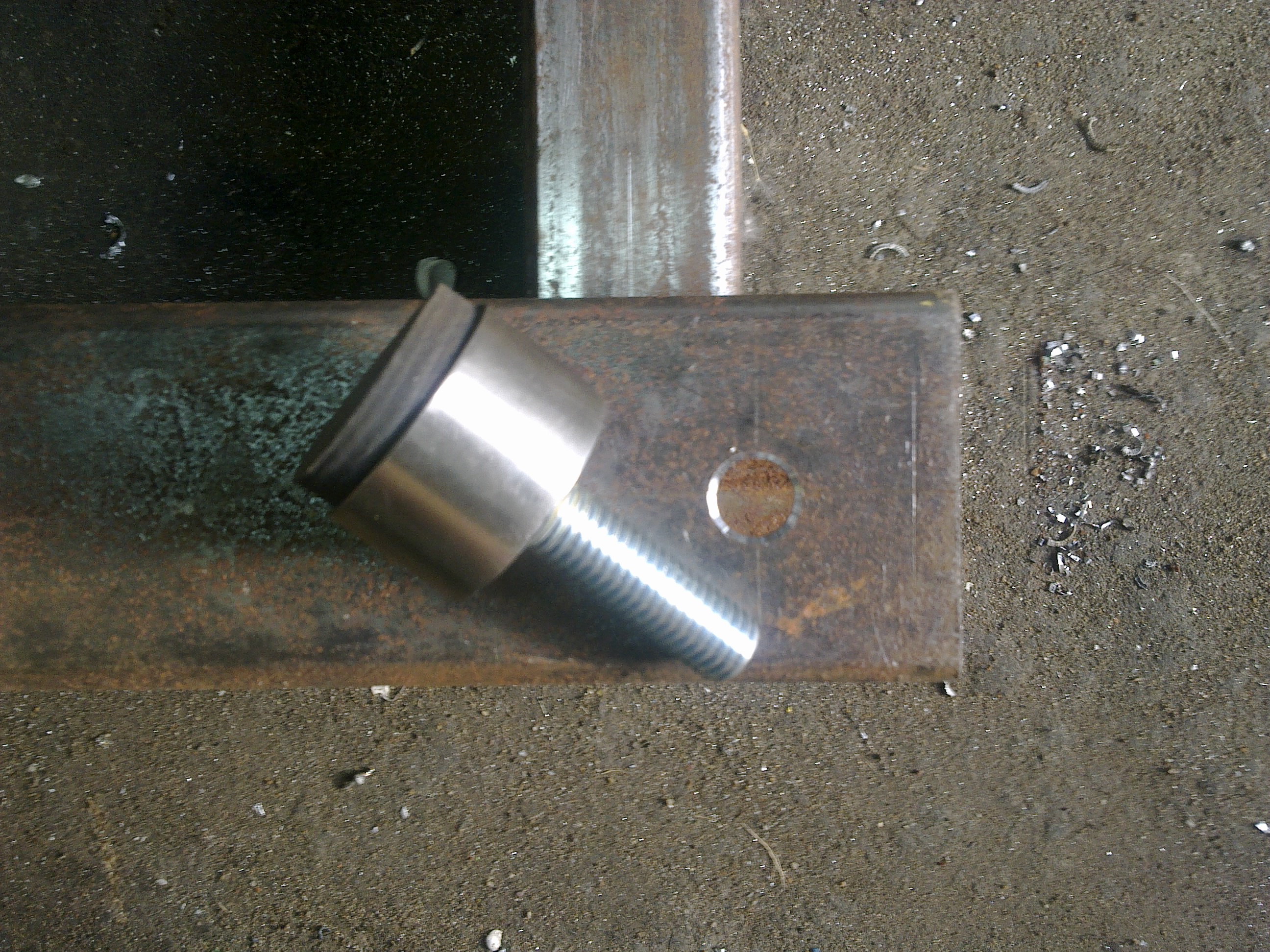

фото начало изготовления каркаса станины, коментировать каждое фото не буду и так все будет ясно, извиняюсь за качество фото с мобильника, на вопросы отвечу спасибо за внимание



[Servis]

Каким образом сохраняете соосность, параллельность, перпендикулярность элементов сборки во избежание перекосов?



[Sergey27rus]

При покупки профиля старался выбирать более ровный профиль, т.е. чтоб небыло винта и перегибов, вмятин.

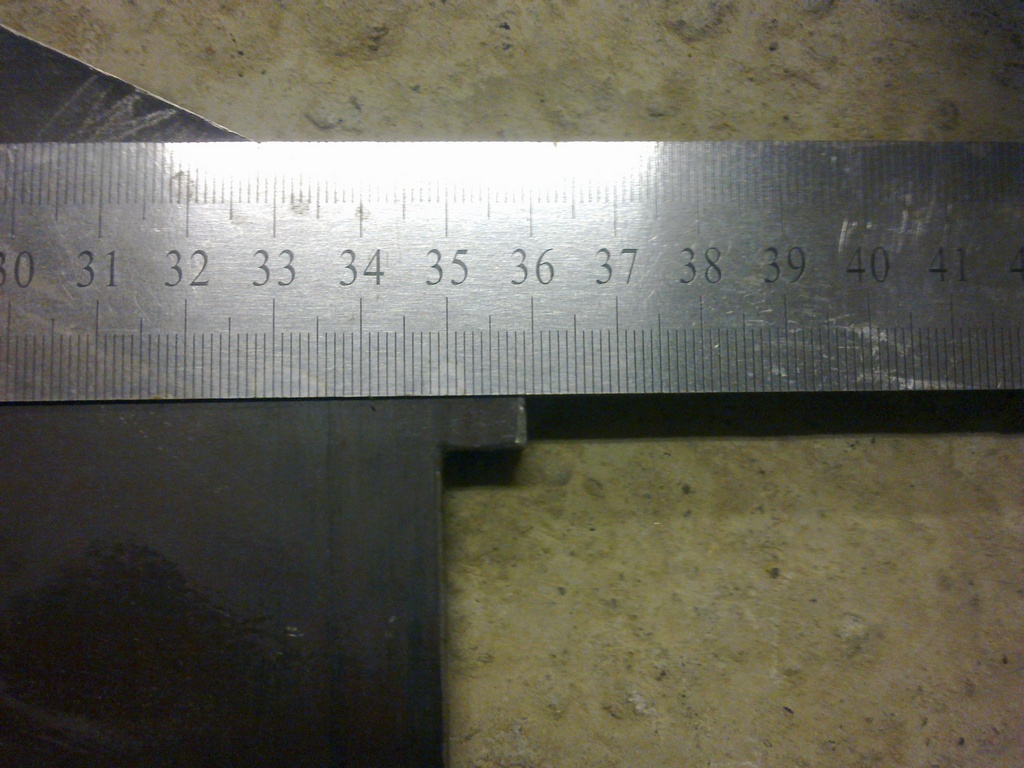

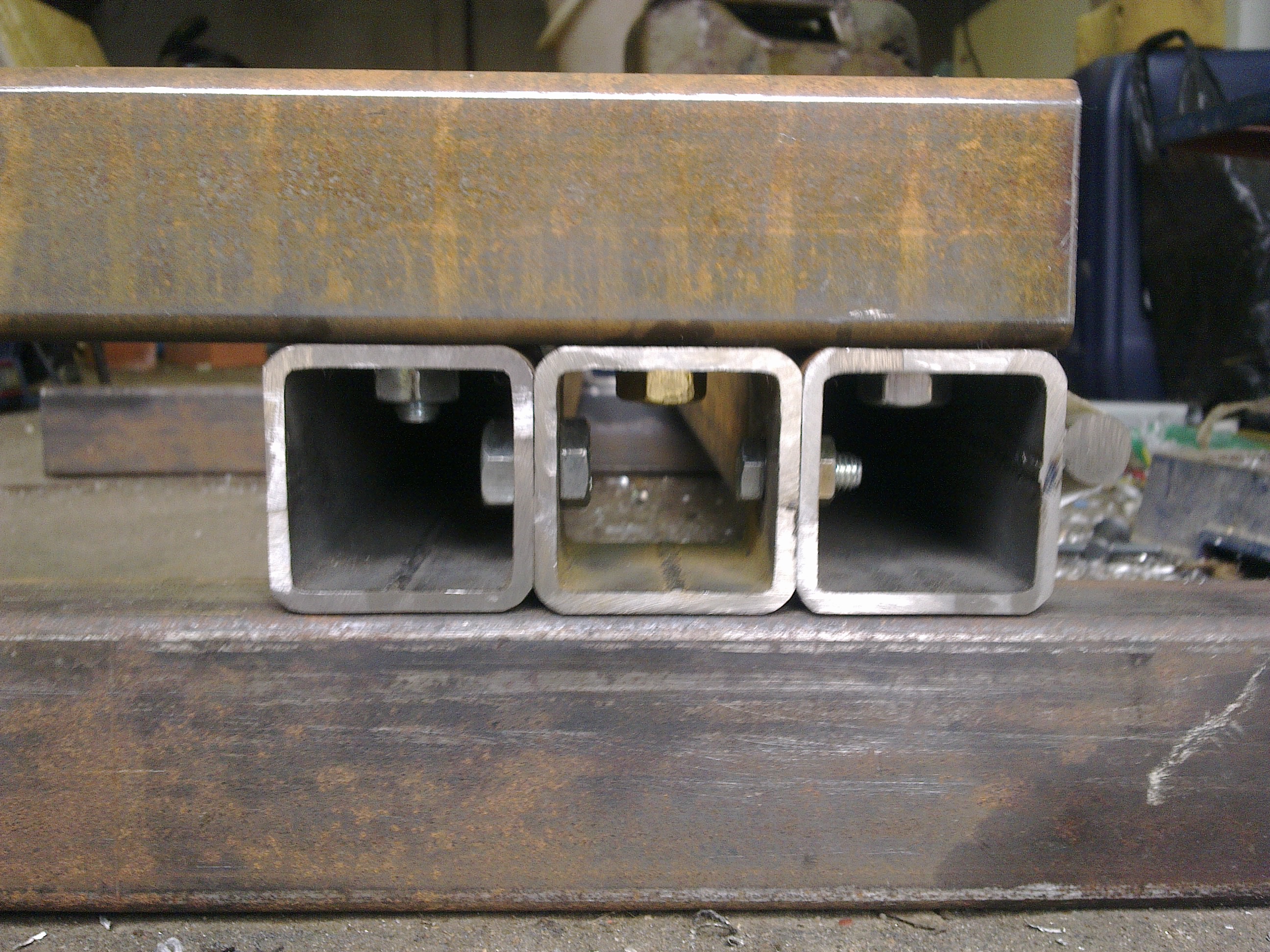

Когда обрезал брал с небольшим припуском 2-3мм, потом ровнял торцы и контролировал угольником, при креплении профиля между собой старался обеспечить соосность отверстий, крепил двумя винтами м8 на одно соединение, погрешности конечно есть но на глаз не видно,перпендикулярность ровнял большим угольником в углах соединения, параллельность само собой выставилось, неравномерность по диагоналям не больше 1мм что для металло профиля очень хорошо.
P.S для установки направляющих это не повлияет.



[Nikolaevsk]

А опишите, пожалуйста, планируемые ТТХ Вашего станка. Очень уж интересно. Чувствую, придется мне самому делать механику для станка и переставлять всю электрику со своего "фирменного", а то стол маловат а продавец молчит по поводу возможности обгрейда
Да, так же очень интересно, на чем собираетесь реализовывать передвижение портала (ШВП, винт-гайка, рейка-шестерня или еще что?)



[Sergey27rus]

Здравствуй Nikolaevsk, станок планируется в хоббийных целях , это обработка дерева, фанеры, пластика, на легкие металлы пока не планирую так как ось Y малого диаметра 16 мм при длине 500мм прогиб будет не маленький, а в будующем поставлю либо 20мм, либо также как и Х на опоре 16мм приблезительное поле обработки 500*300 высота просвета оси Z ~60-80мм, габариты станка 700мм*500мм винт трапеция ф16мм шаг 4мм. Если не секрет, что за "фирменный" станок?



[Nikolaevsk]

конечно не секрет. купленный на этом сайте, модель 3020 с полем 320*220мм.
скажу Вам, что реально нужно поле 600*900 потому что хоббийность это не размеры, это для себя разовые изделия а проф оборудование для круглосуточной работы вот и вся разница. Я свой станок могу зарядить на резьбу иконы с шагом 0,05мм и пойти спать а Вы за своим будете присматривать пока он пилит. поле 600*900 позволит и стул сделать и раму для зеркала в прихожей... Ваших 500*300 в принципе хватит, можно резать с перестановкой заготовки за 2-3 раза, а с моим полем да еще с требованием к массовости производства на поток нужно побольше.
Рекомендую форум http://cnc.userforum.ru/ там оборудование не продают поэтому думаю местные админы не обидятся на меня за эту ссылку.



[Sergey27rus]

Во первых строю станок именно для хобби, по возможности бюджета и время, во вторых , для загрузки станка на сутки и более, зависит от сложности и режима работы, скорости , по, и дт и тп, нужно как минимум мощнее двигателя, хорошей электроники, и шпинделя, мне станок нужен не для массовости, а так, для себя



[Nikolaevsk]

Я не хотел Вас обидеть, и мои слова не в упрек а в подтверждение тому, что размер поля не влияет на хоббийность или профессиональность оборудования. Я очень уважаю и завидую людям, которые как Вы в состоянии с нуля создать в общем то высокотехнологичный агрегат. Мне для этого не хватает терпения, хотя вроде и знания есть и материальная база...



[Sergey27rus]

Nikolaevsk
В общем про обгрейд "фирменного станка", все доработки, настройка, улучшение, наверное надо рассматривать и обсуждать в соответствующей теме, а здесь будет стройка станка своими руками, по мере поступления комплектующих, времени и финансов.



[Sergey27rus]

продалжение



[Sergey27rus]

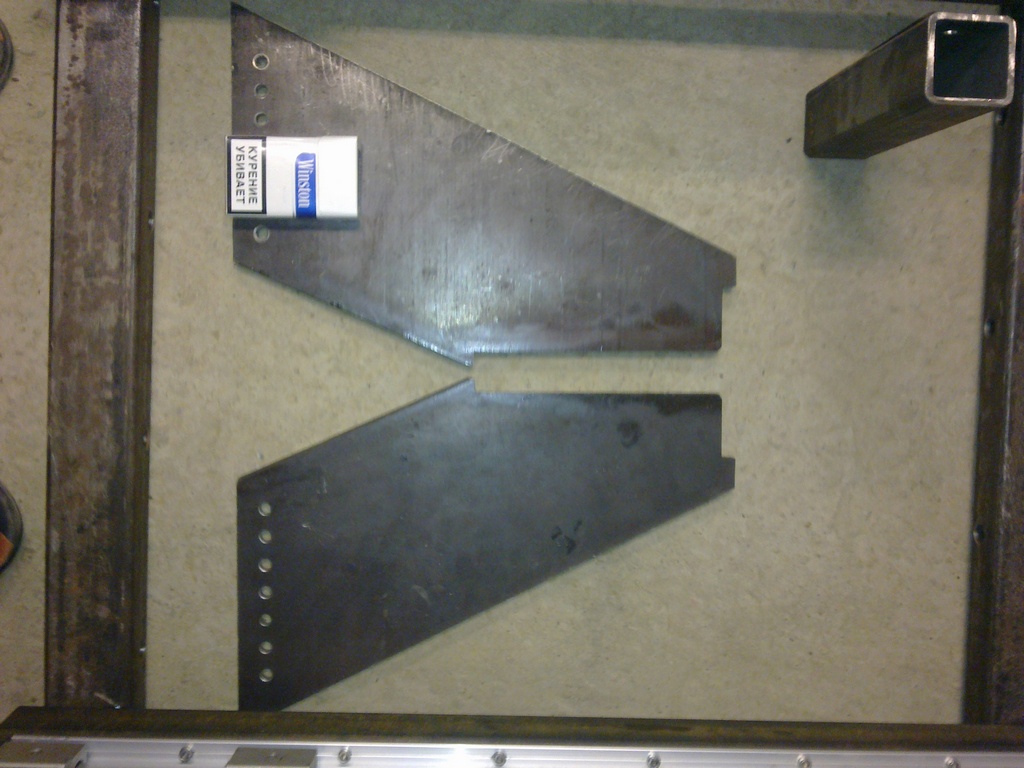

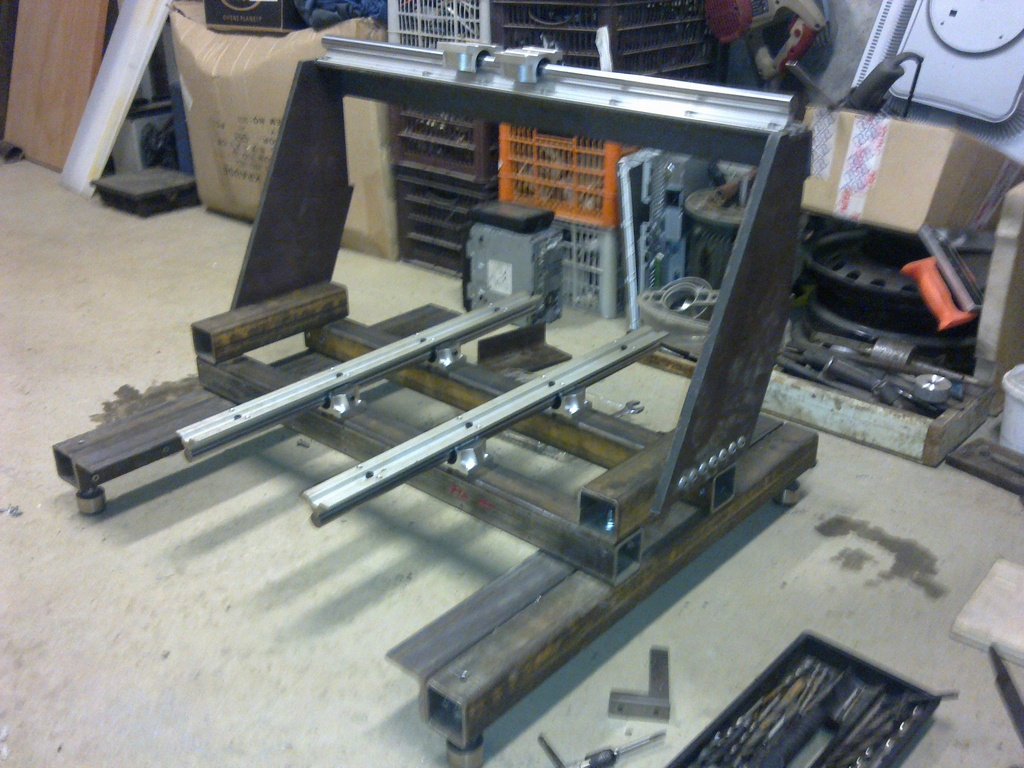

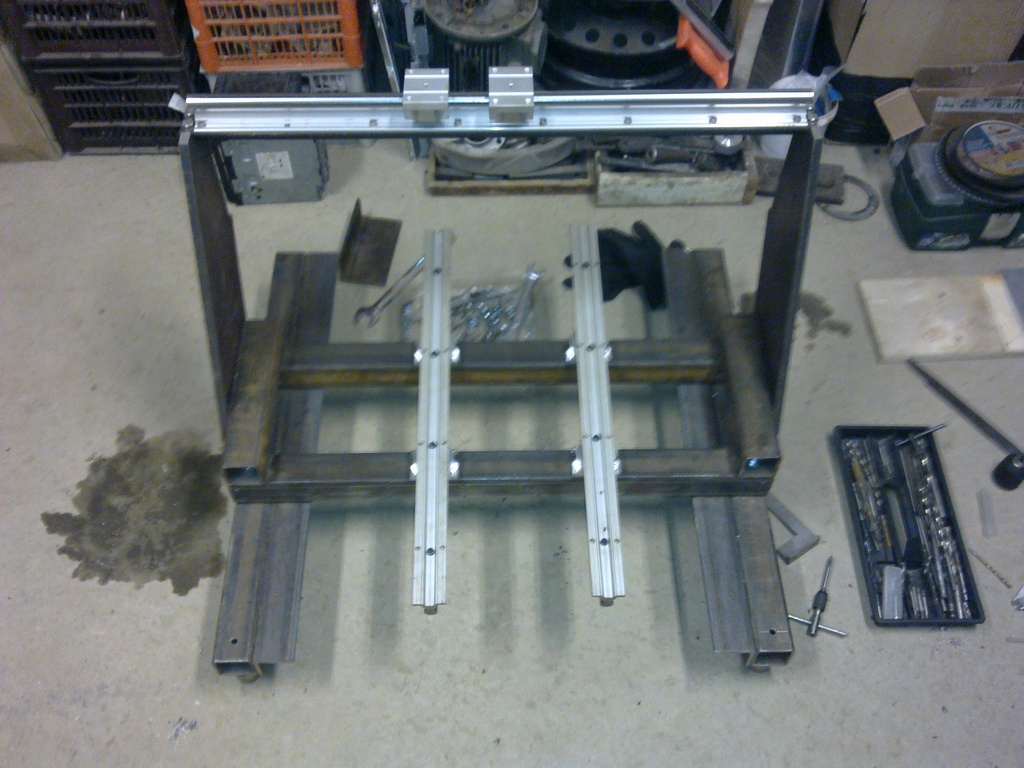

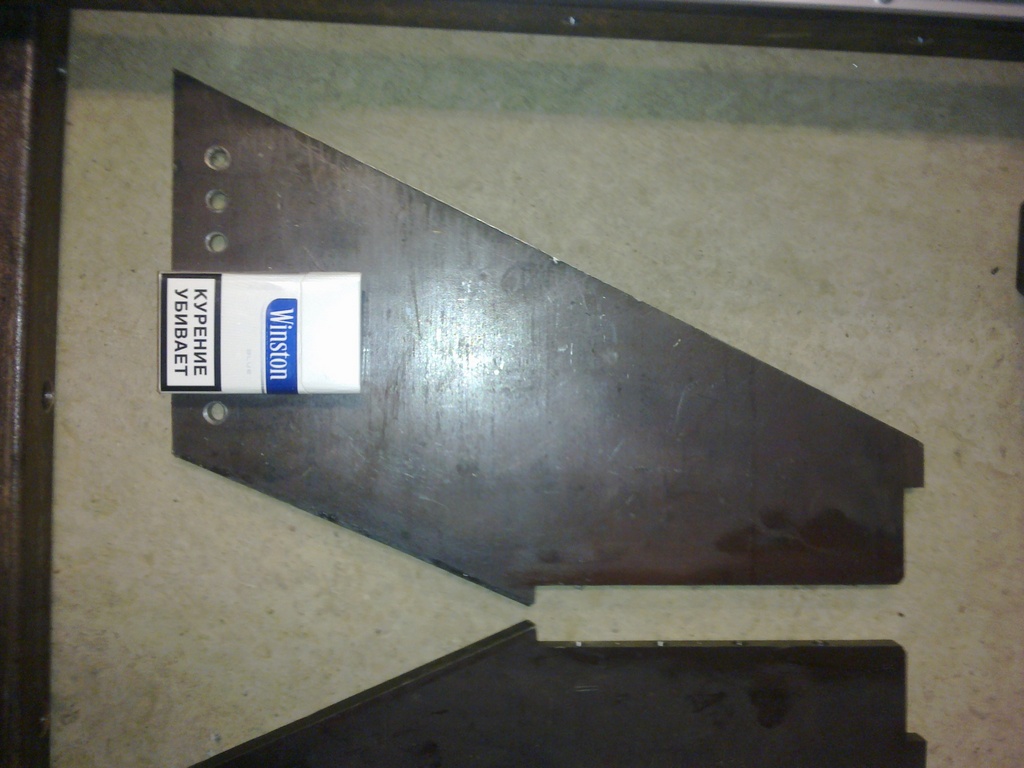

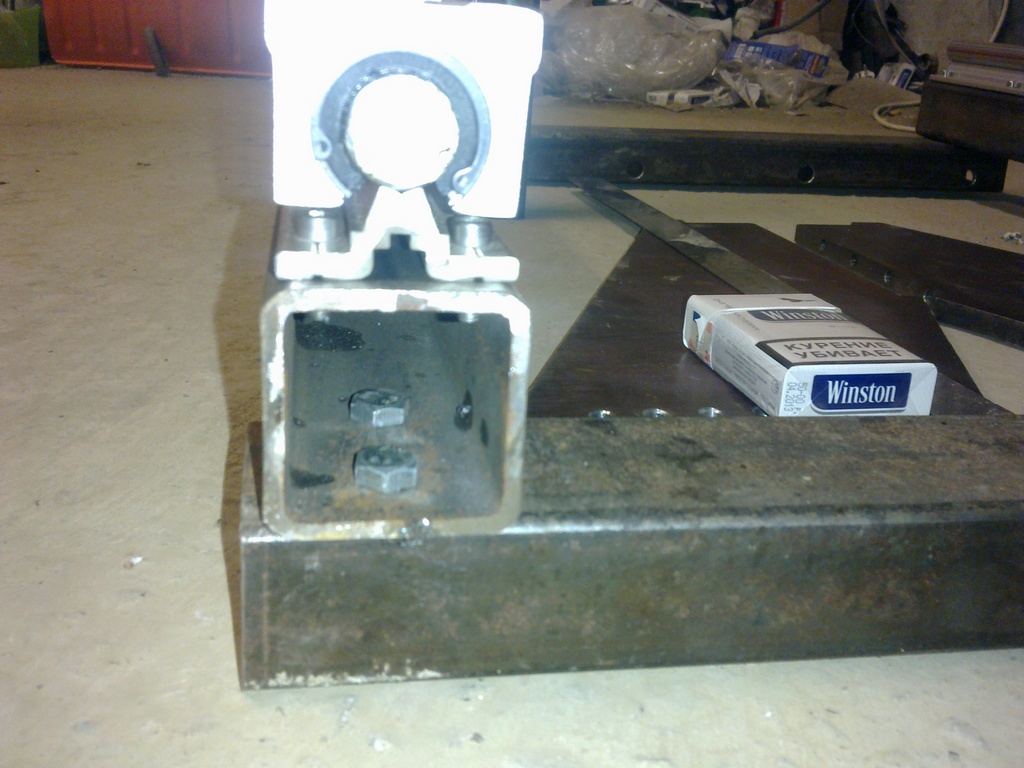

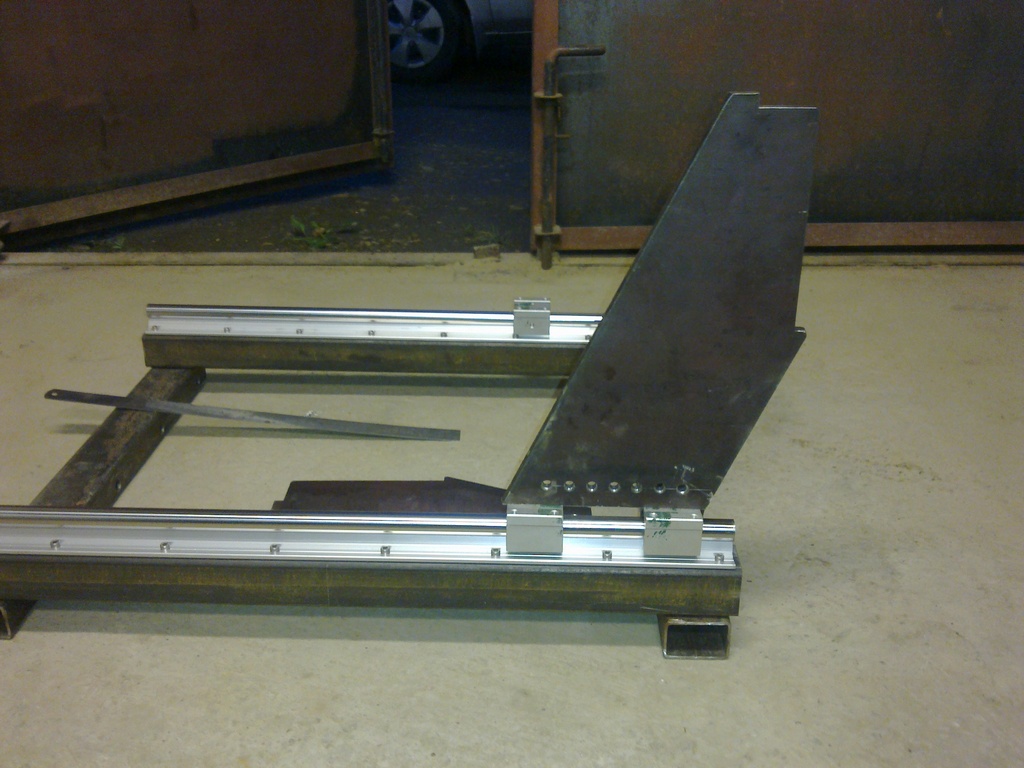

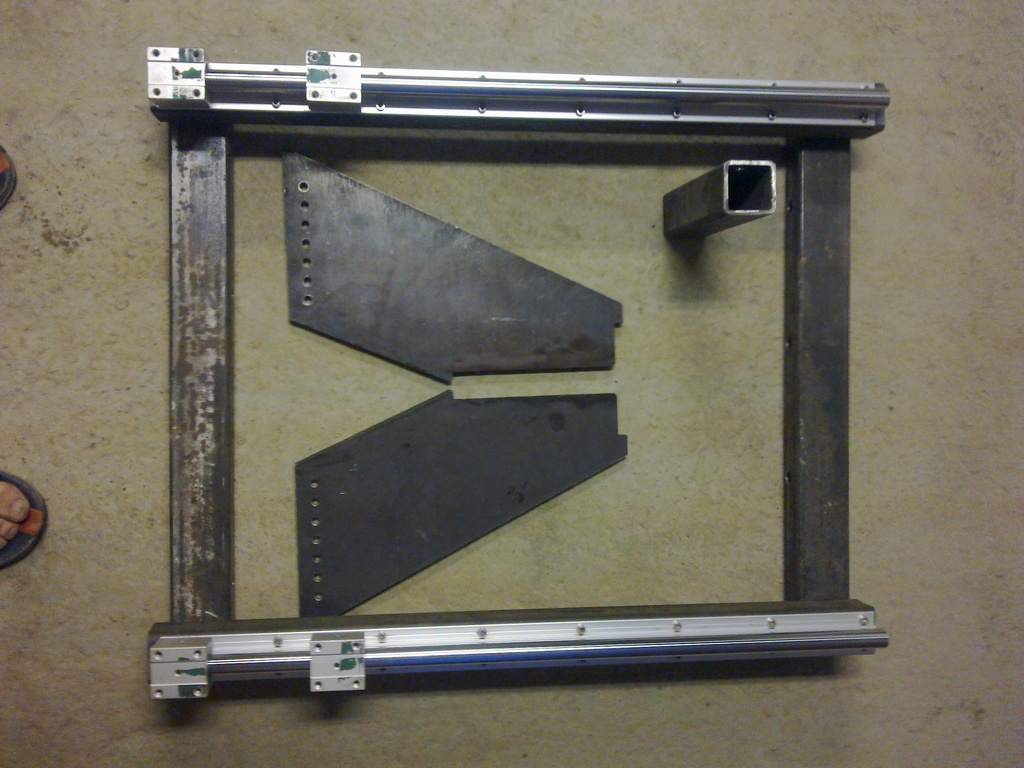

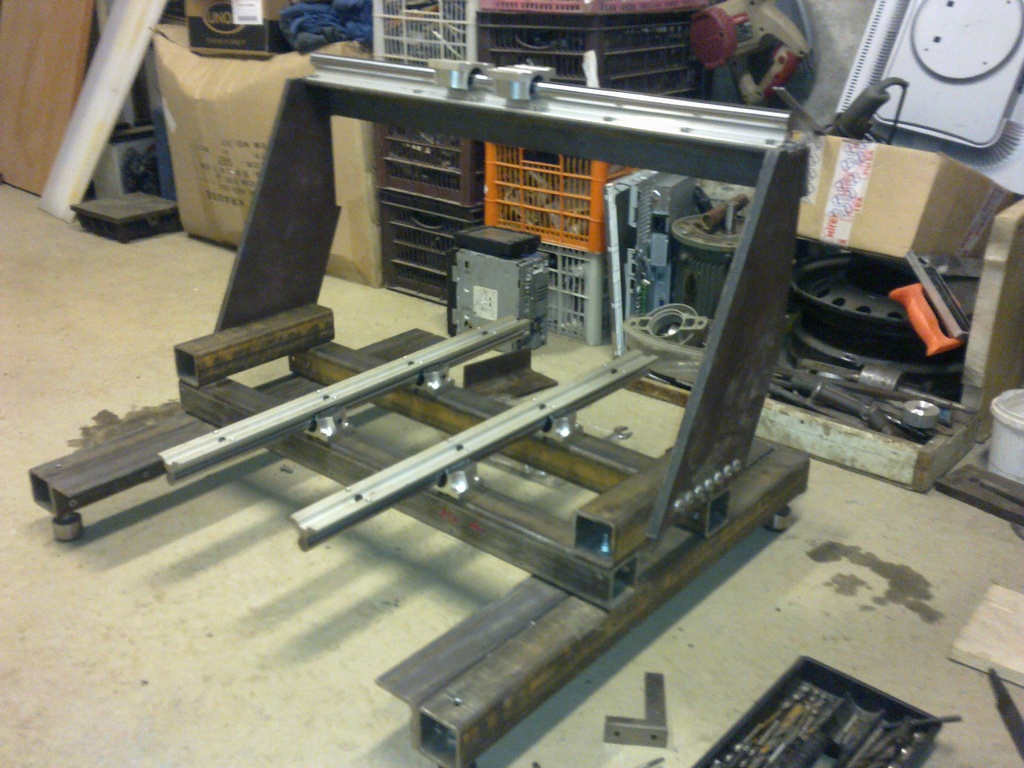

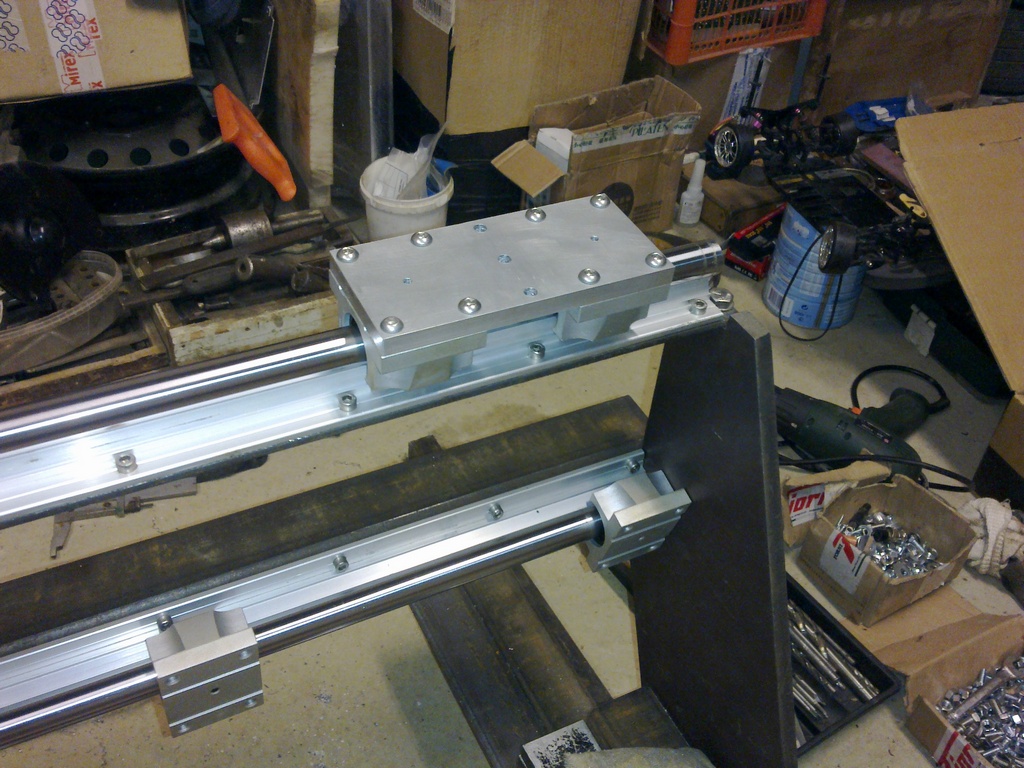

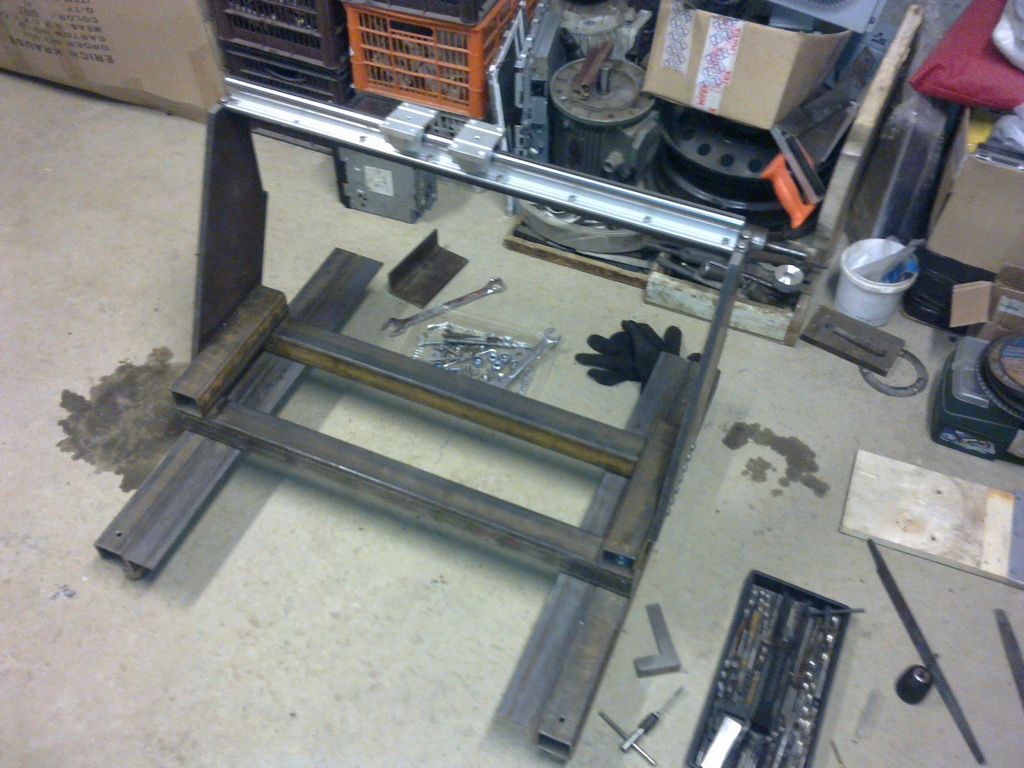

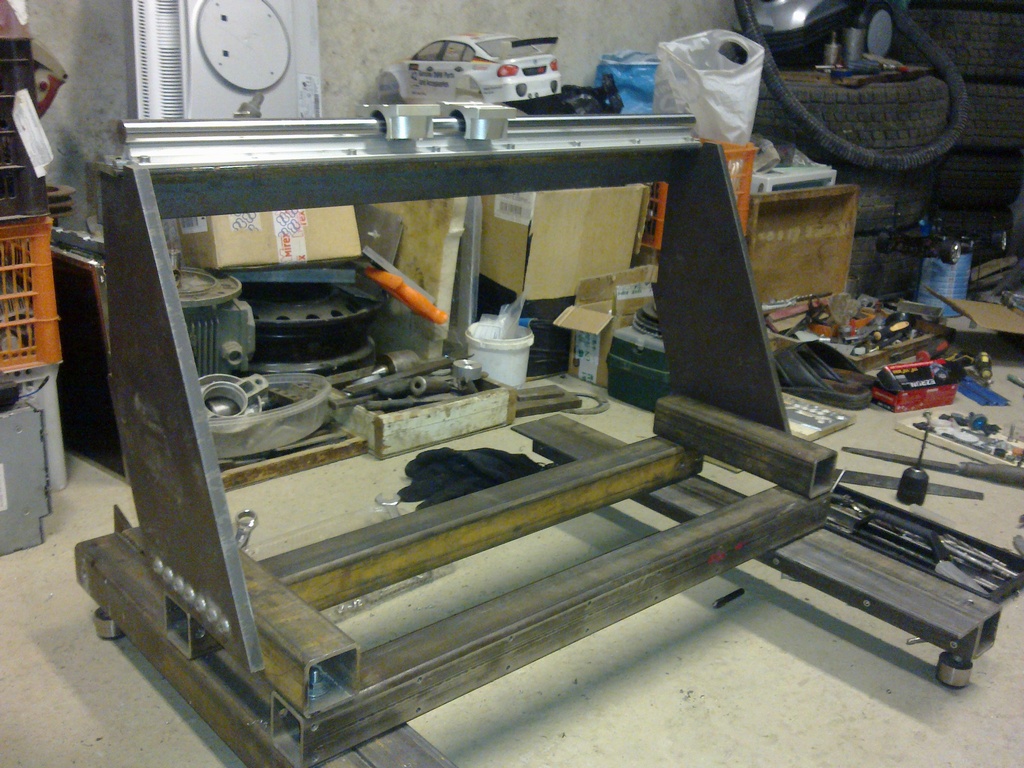

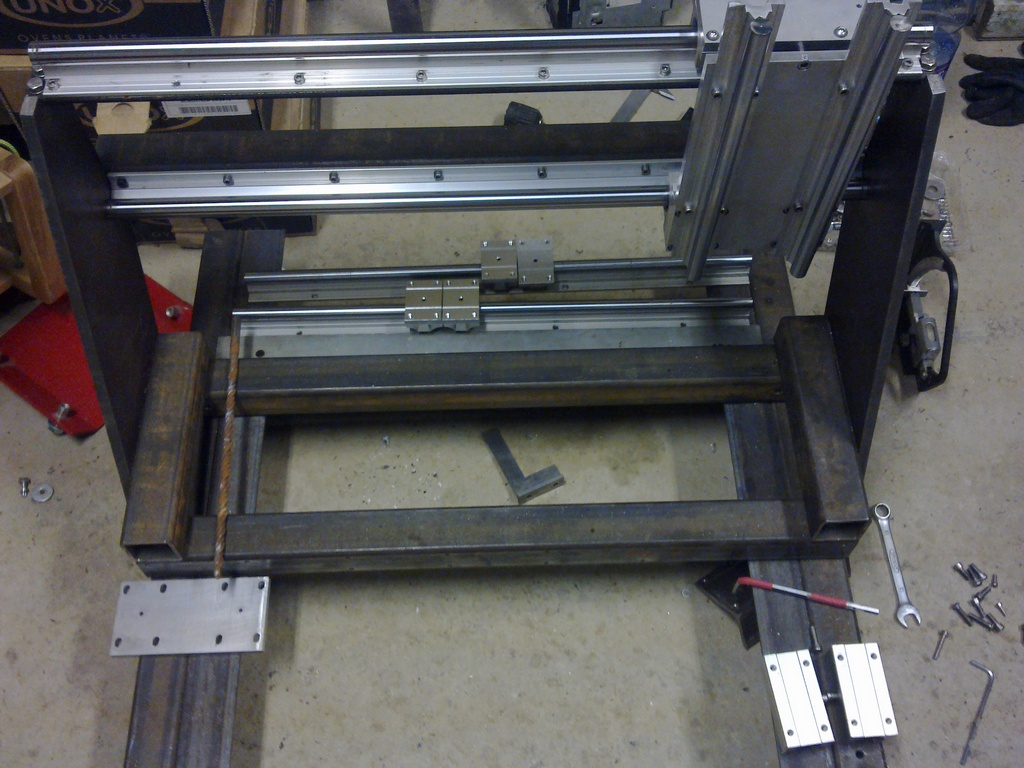

Привет, после долгого перерыва продолжаю постройку своего станка, есть изменение направляющие по Х sbr20 длина 720мм, были вырезаны из металла боковины, толщина 12мм железо ст3, профильная труба 50х50х4 для лучшей жесткости, растояние между каретками 180мм дальше фото. По мере возможности (время/финансы) стороительство станка будет продолжаться. С Уважением Сергей.



[Sergey27rus]

Продолжение



[Sergey27rus]

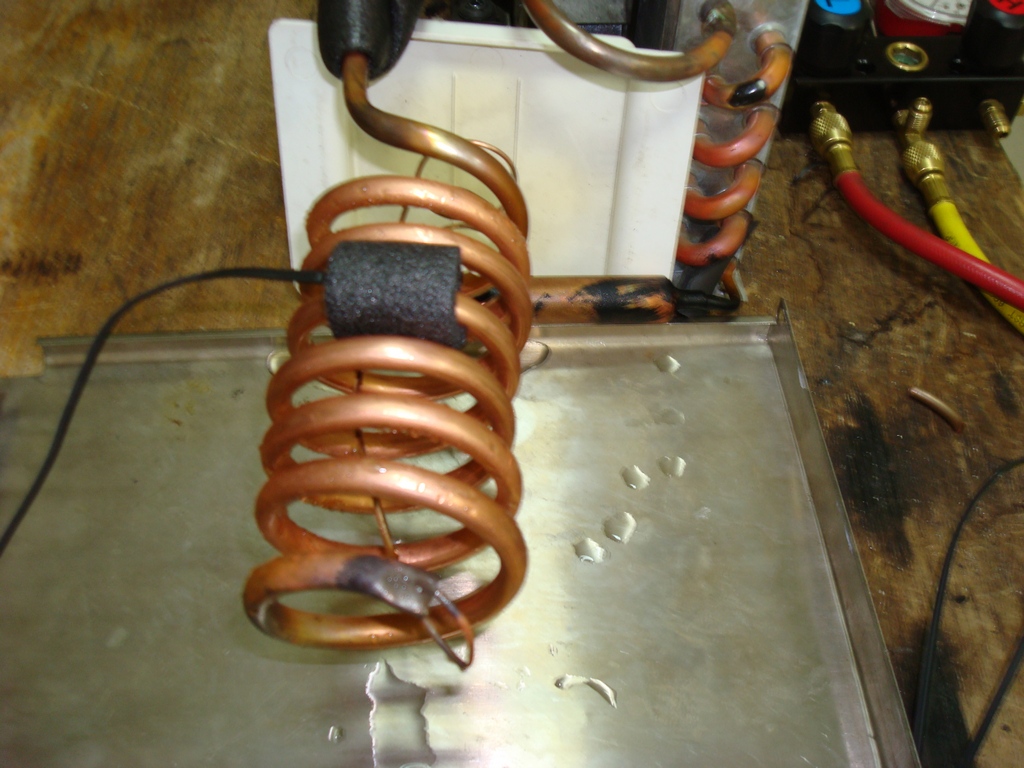

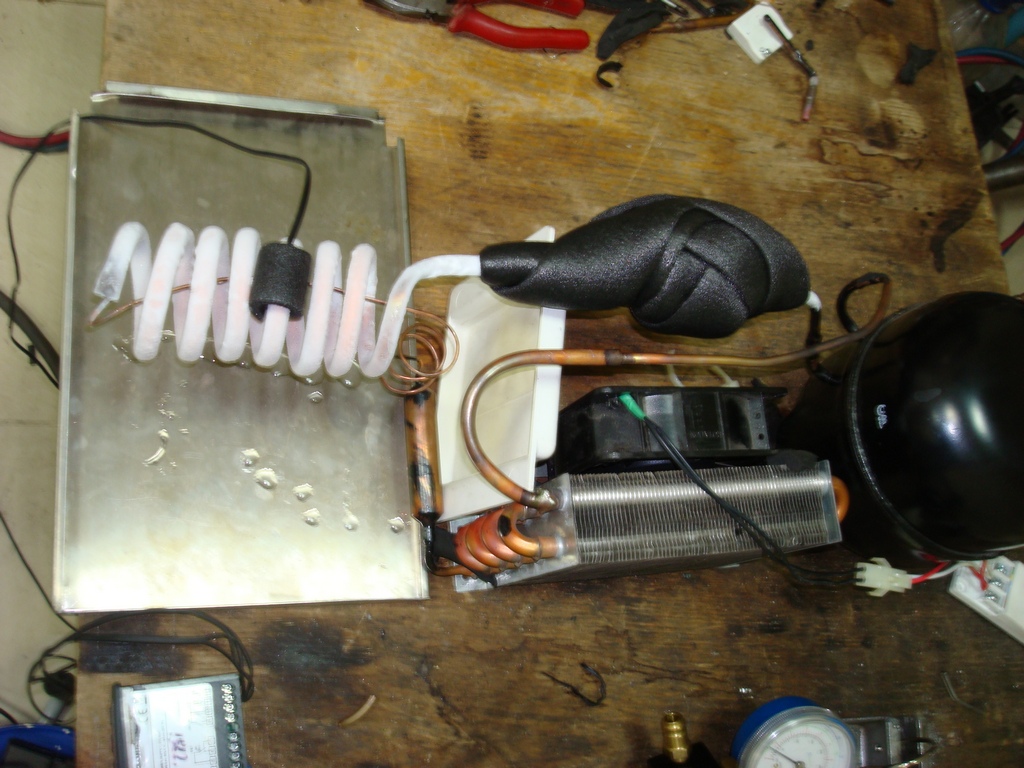

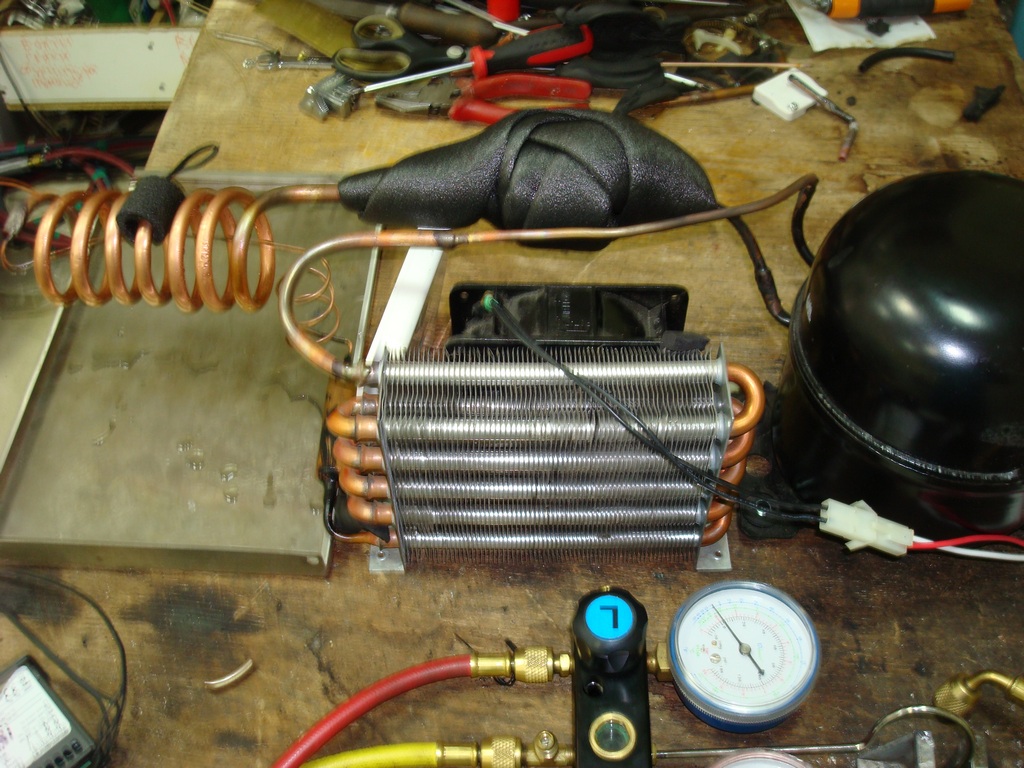

Прототип чиллера для охлаждения шпинделя (лазера)



[Sergey27rus]



[slavikma]

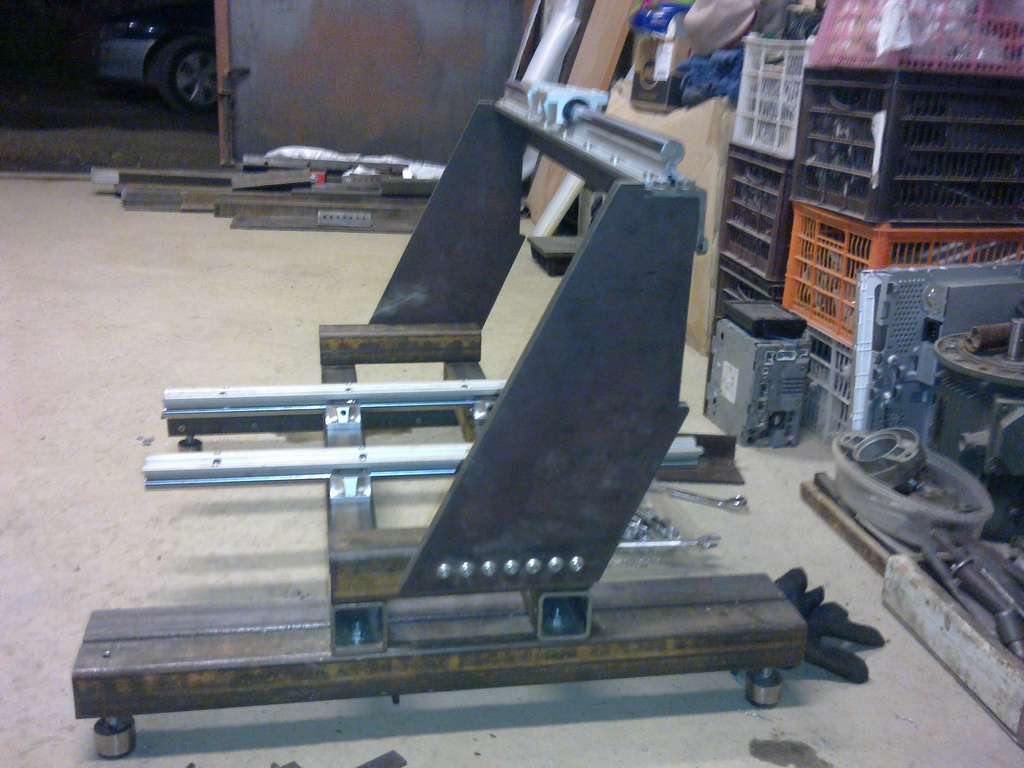

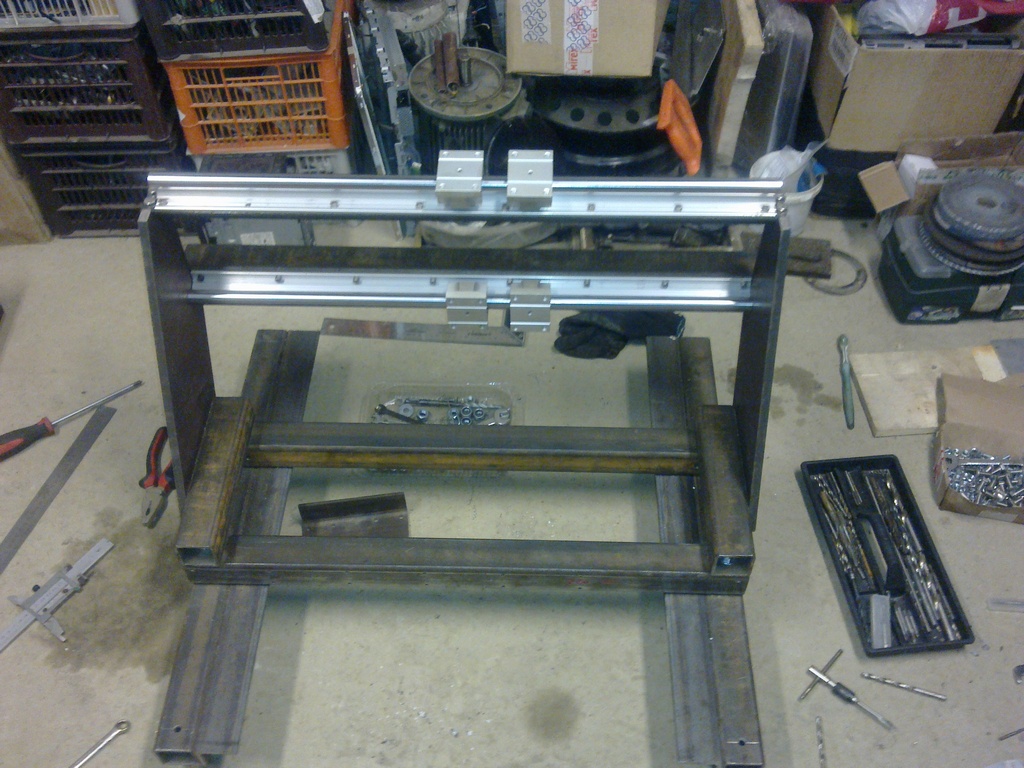

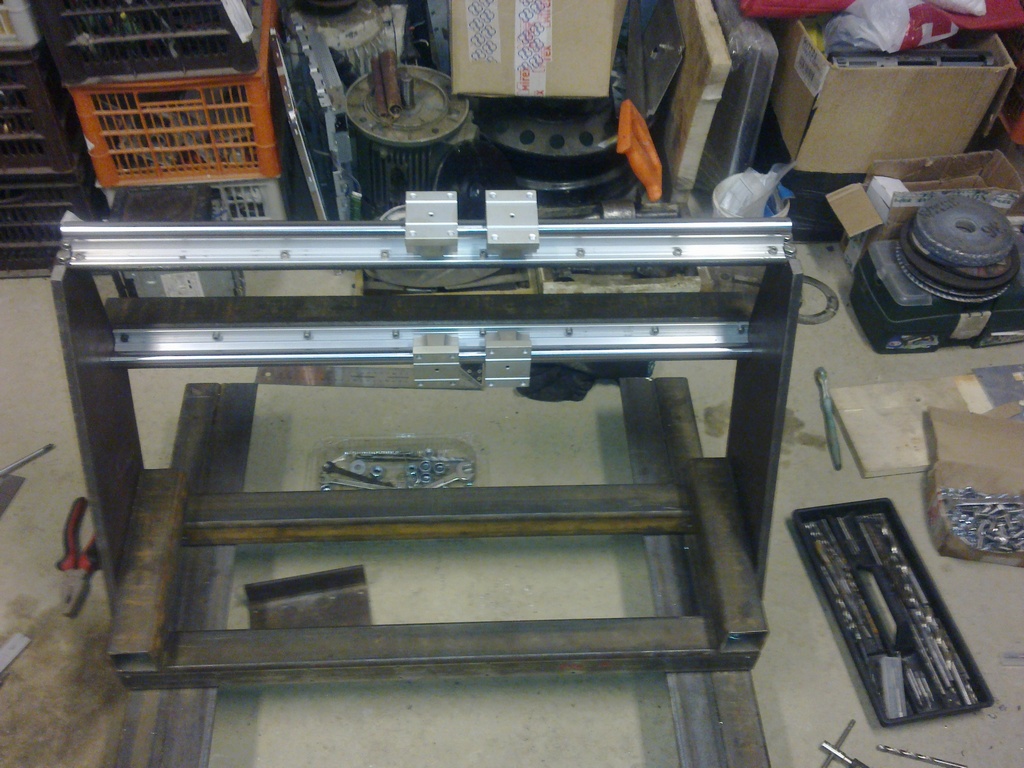

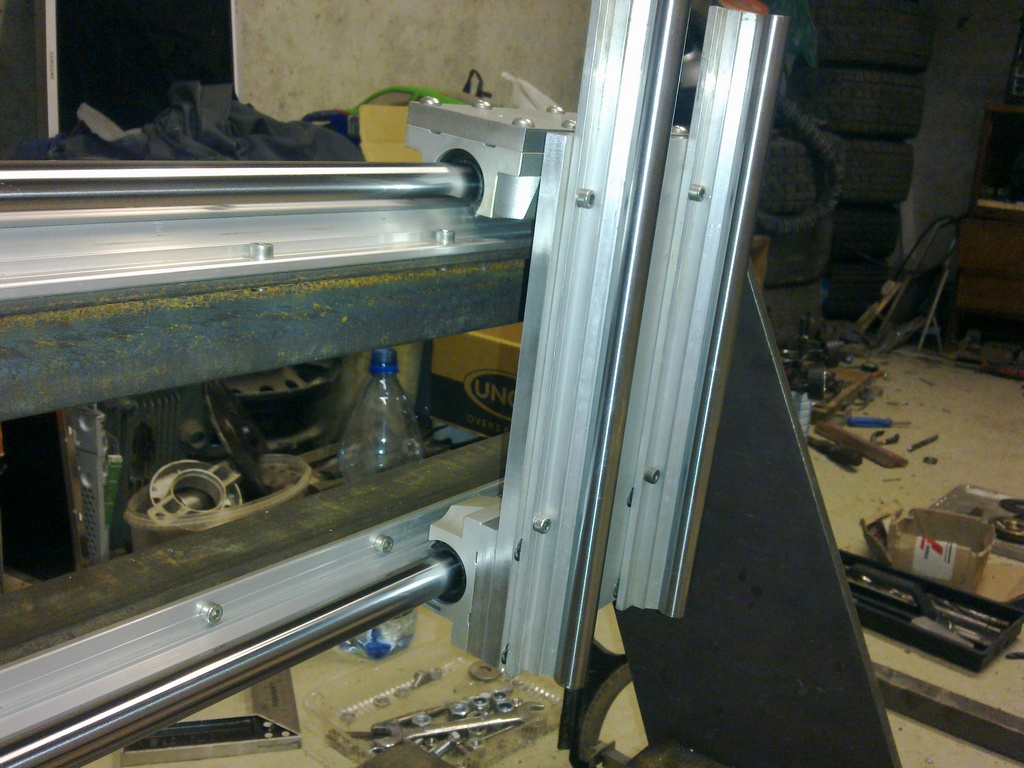

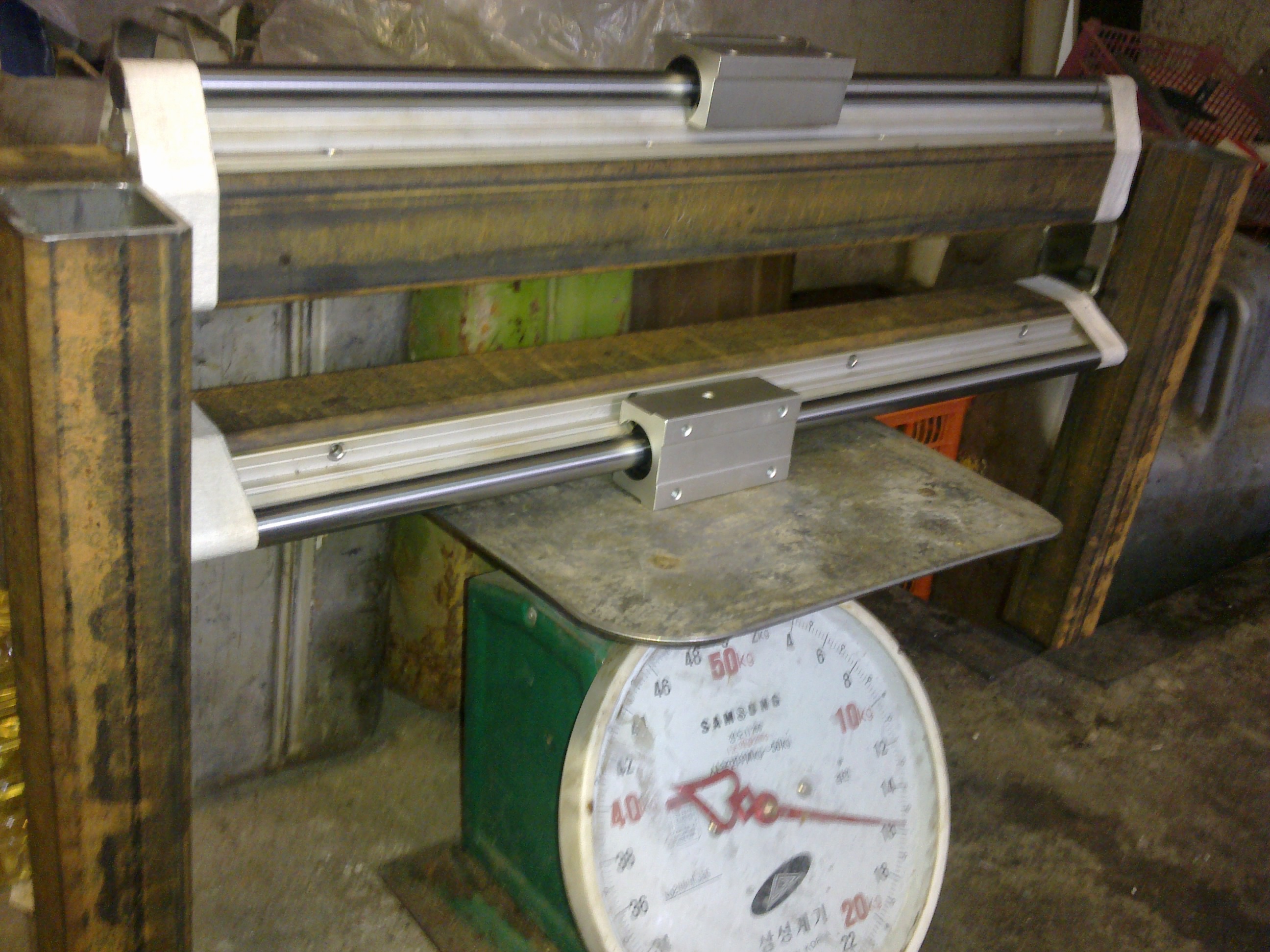

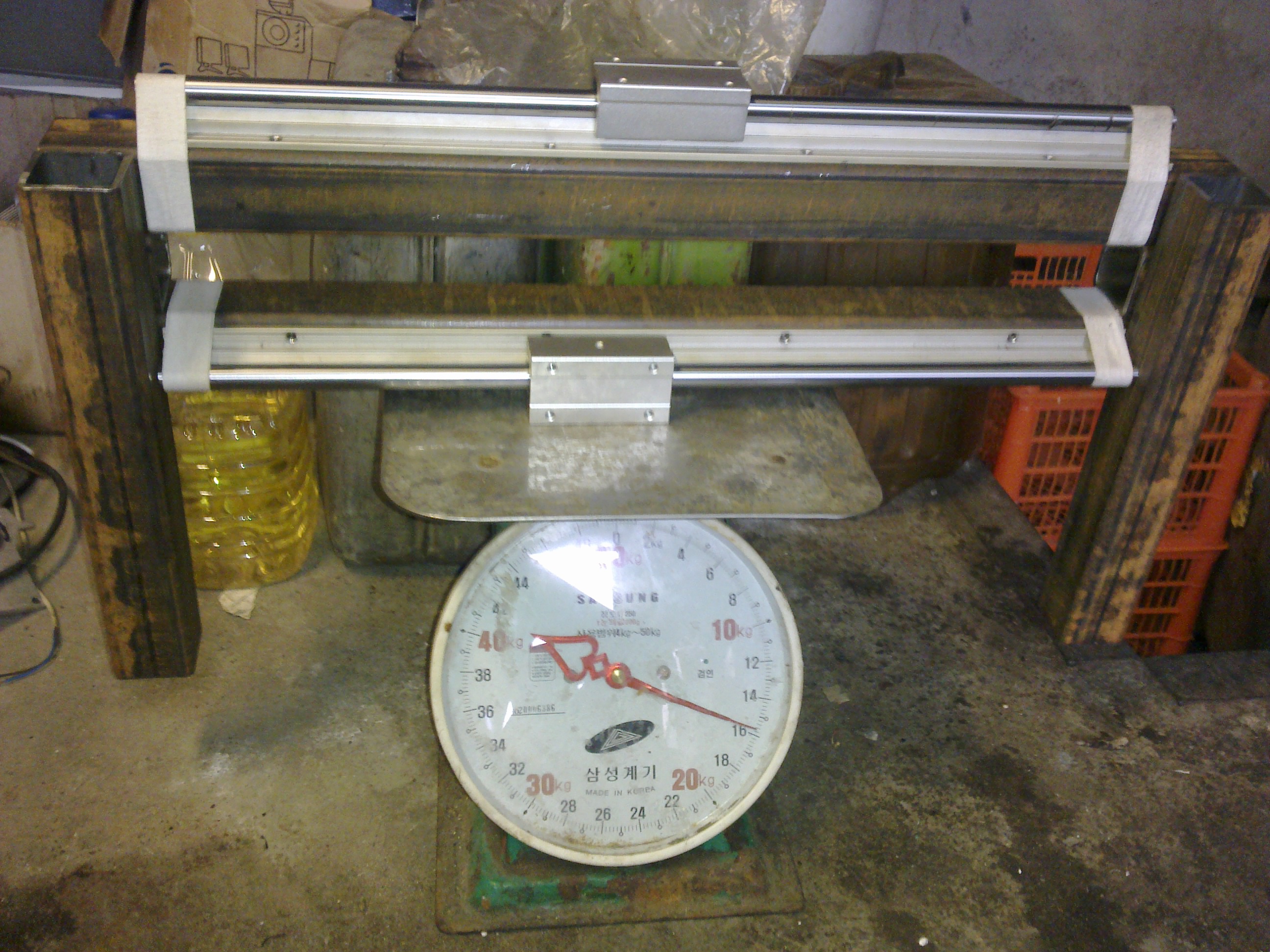

Из каких соображений сделанно такое расположение рельс? Почему не паралельное в одной плоскости?



[Sergey27rus]

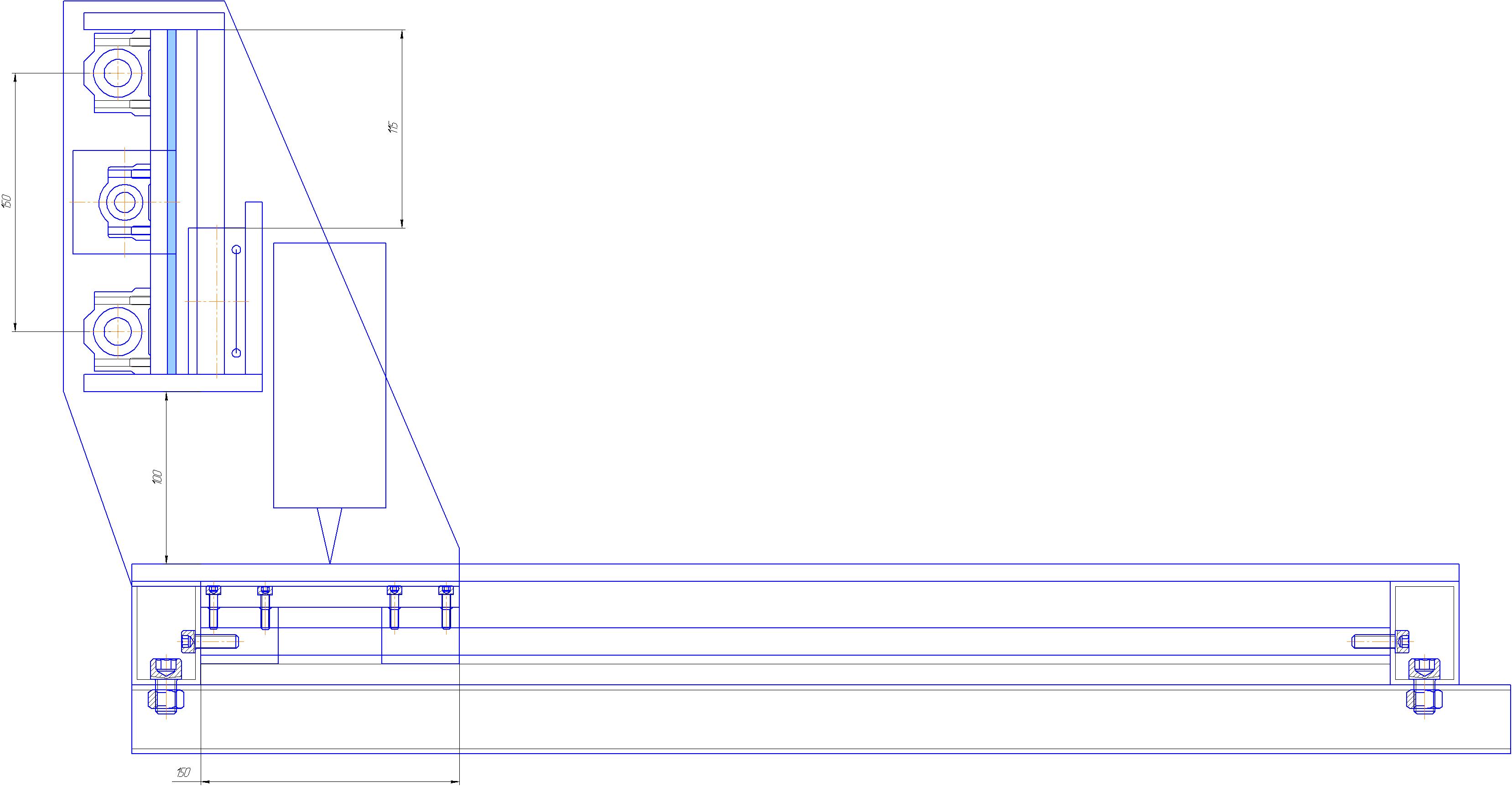

Максимальная нагрузка на таких типах направляющих ложится на основу опоры, при боковом резе будет работать на прижим, а не на отрыв, верхняя направляющая нагружена слабо в процессе работы, и она в основном держит ось Z и шпиндель.
Вот примерно так я и делаю, за исключением подвижного портала, у меня подвижный стол



[Sergey27rus]

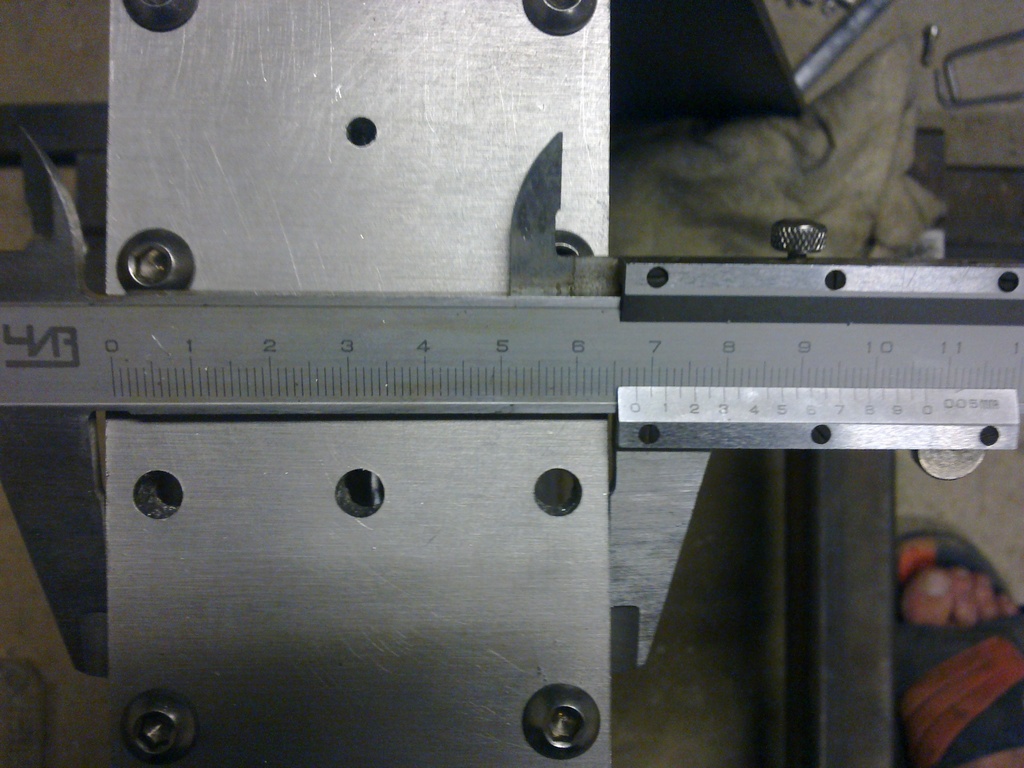

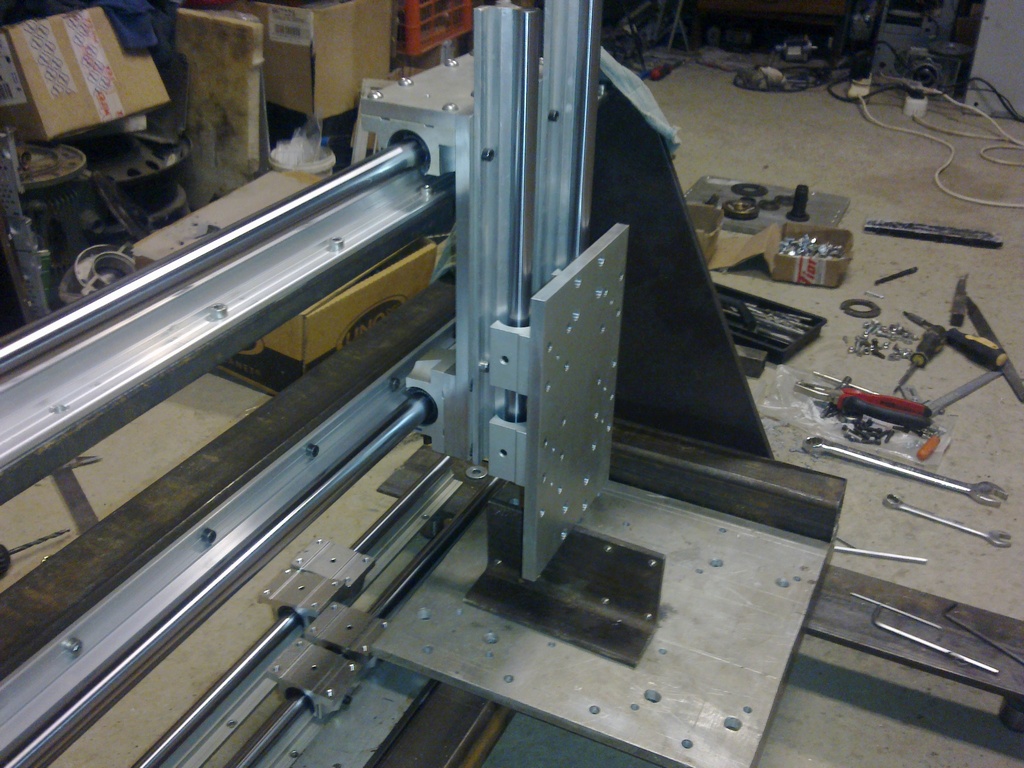

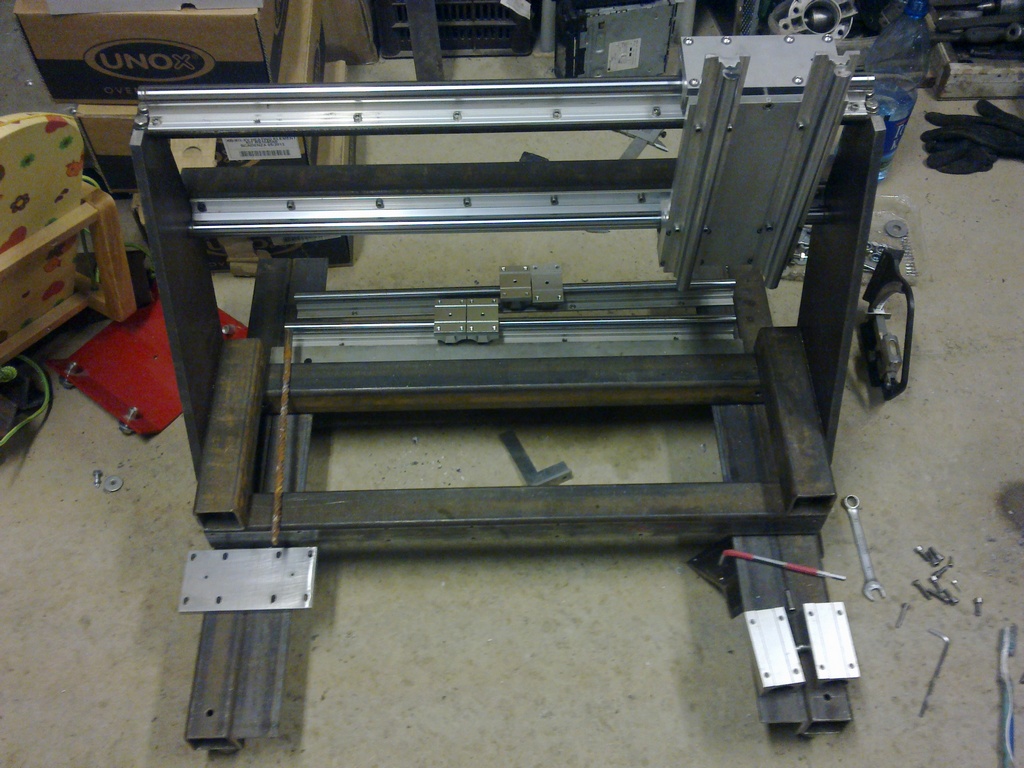

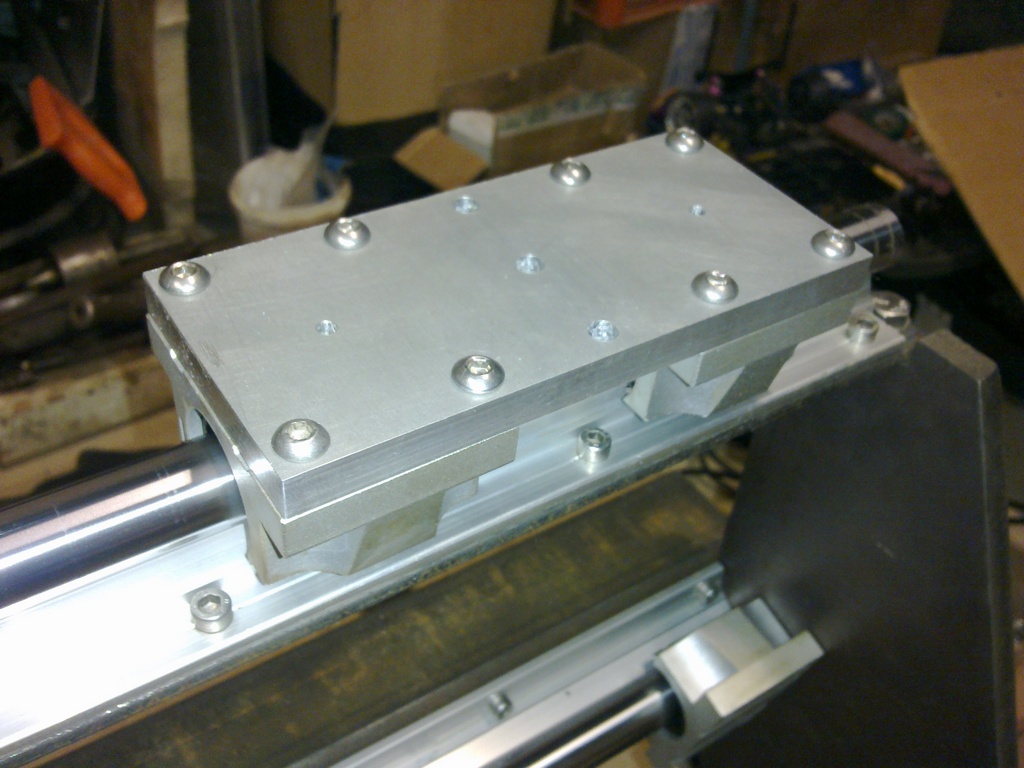

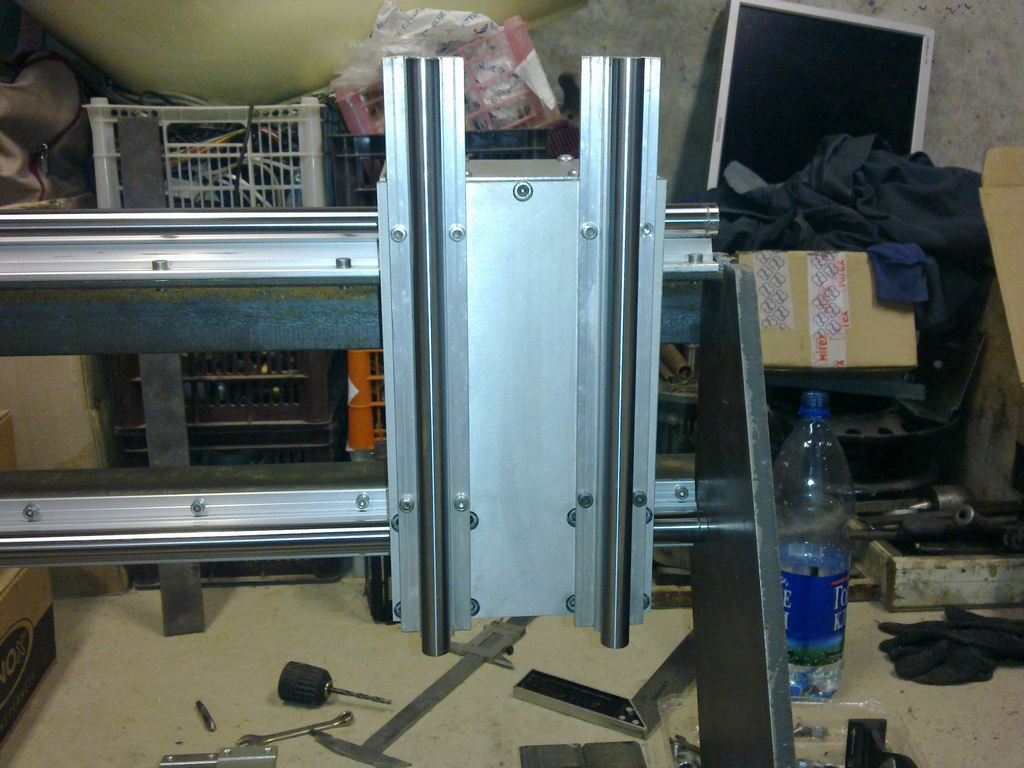

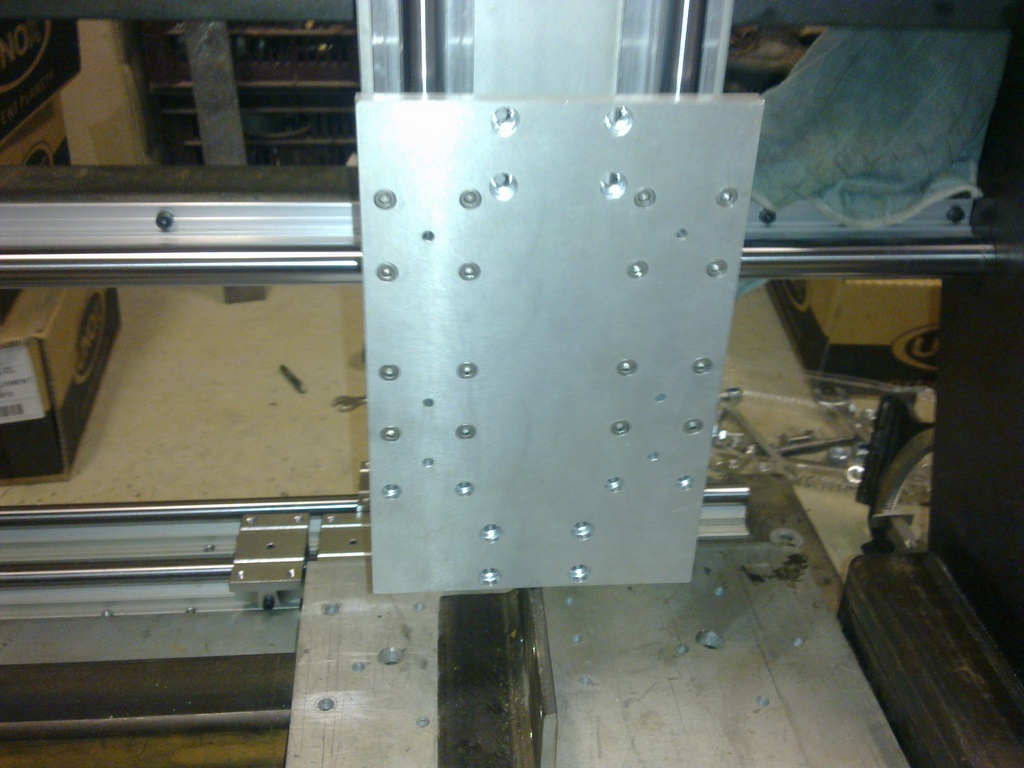

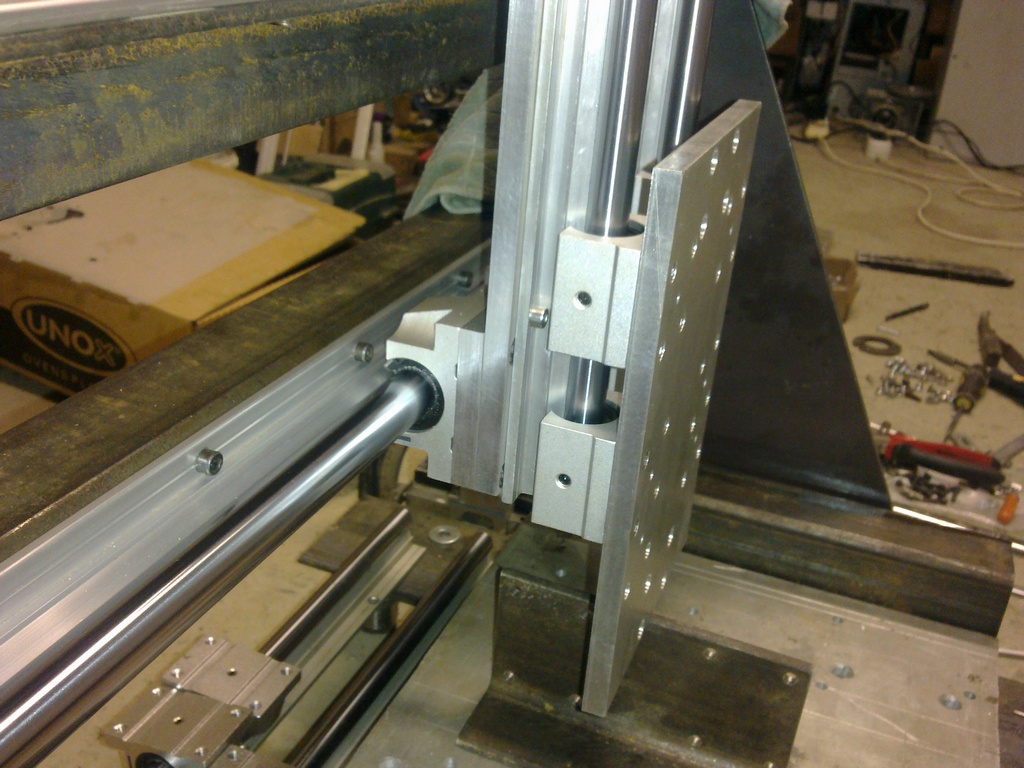

приступил к каретки Z



[Sergey27rus]

продолжение...
