хоббийный станок чпу своими руками

slavikma · 18 Авг 2013

Я так понимаю запчасти сделанны на фрезере с чпу?

Sergey27rus · 19 Авг 2013

Я так понимаю запчасти сделанны на фрезере с чпу?

Да на 1825

halkru · 22 Авг 2013

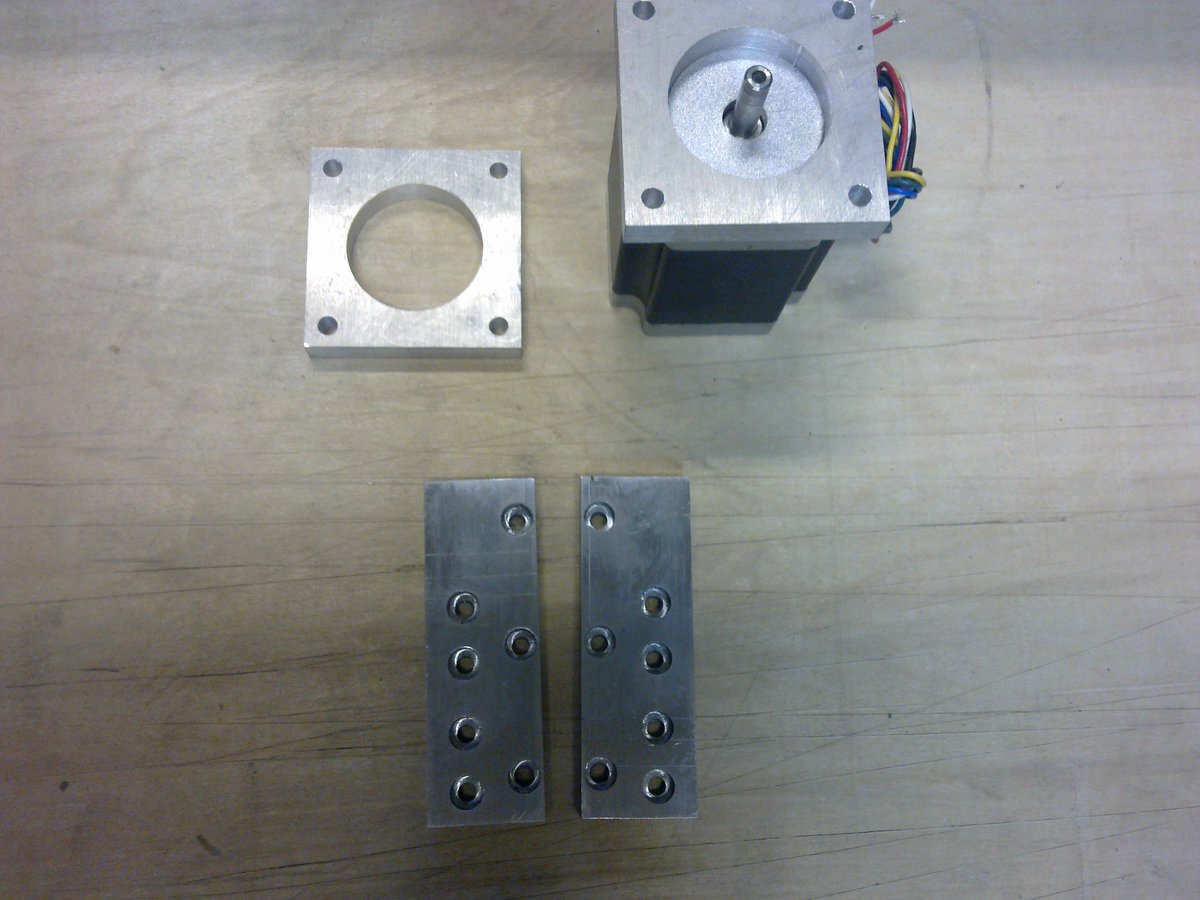

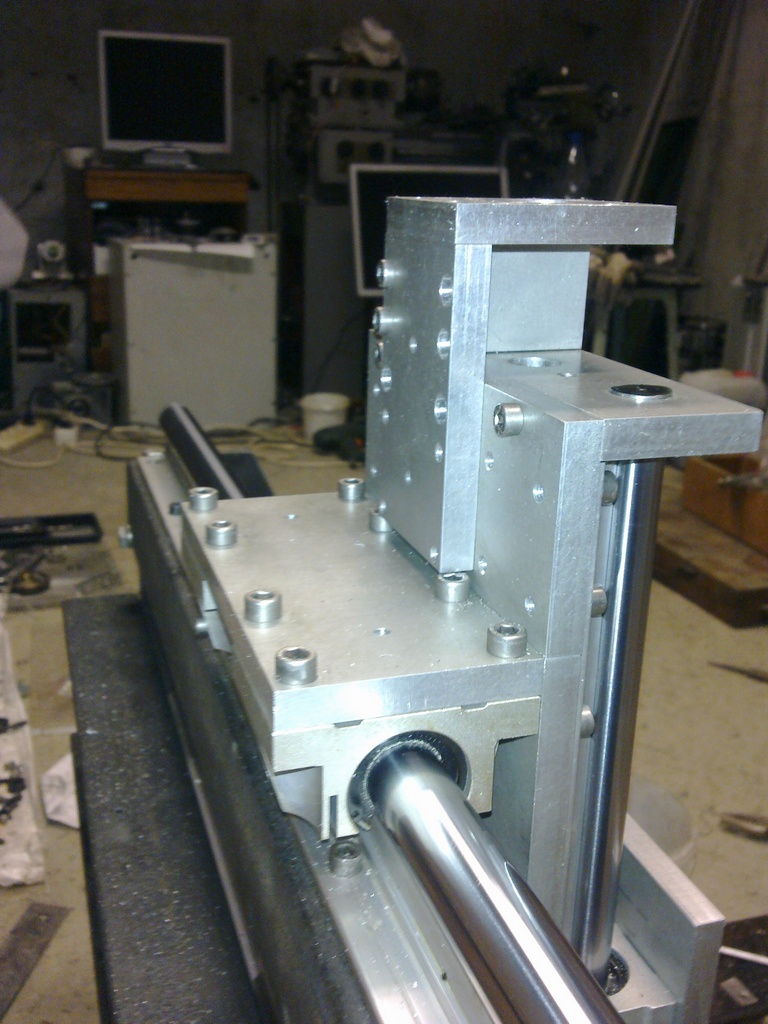

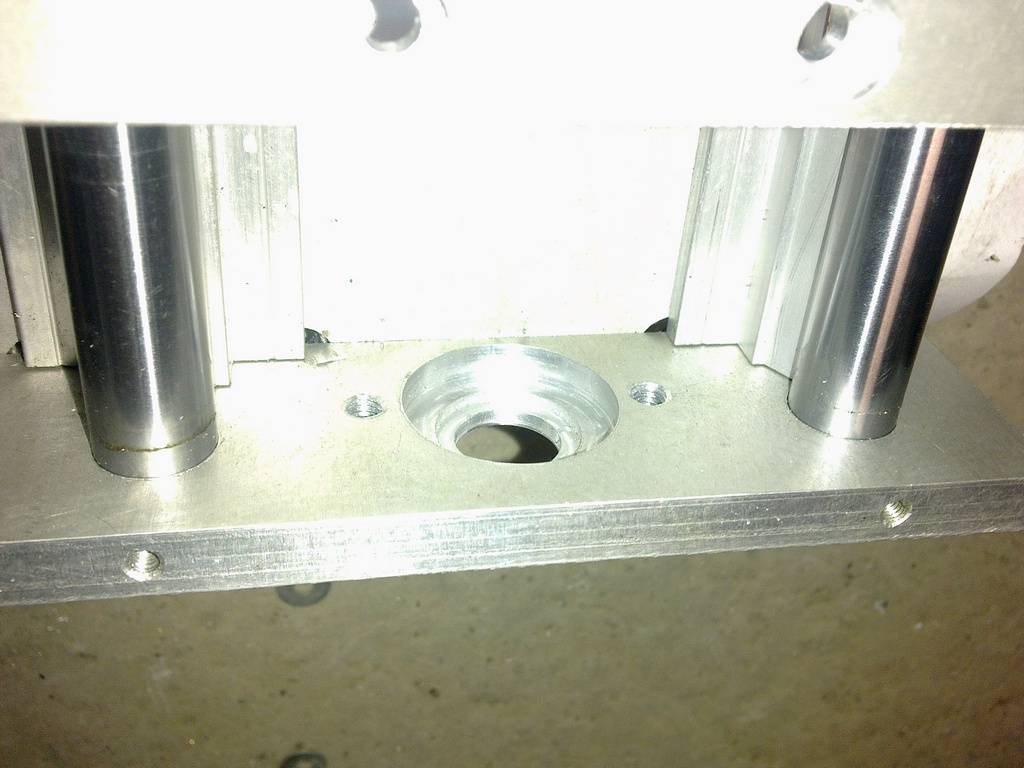

Это вырезание плиты для монтажа на ось Z?

Sergey27rus · 22 Авг 2013

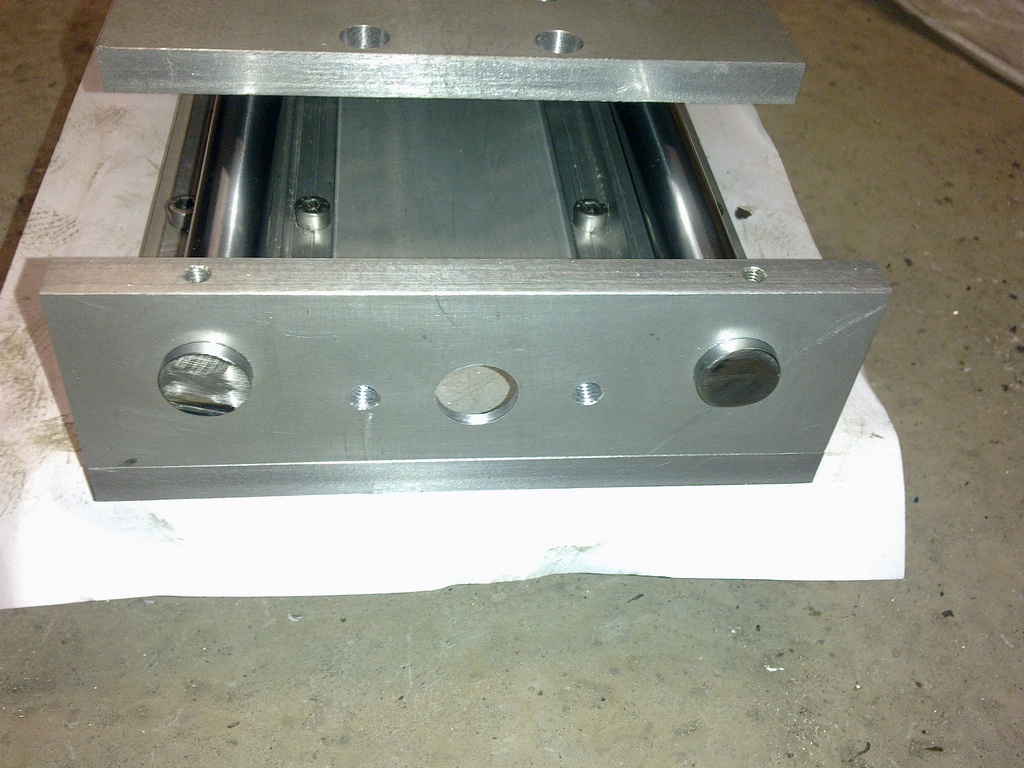

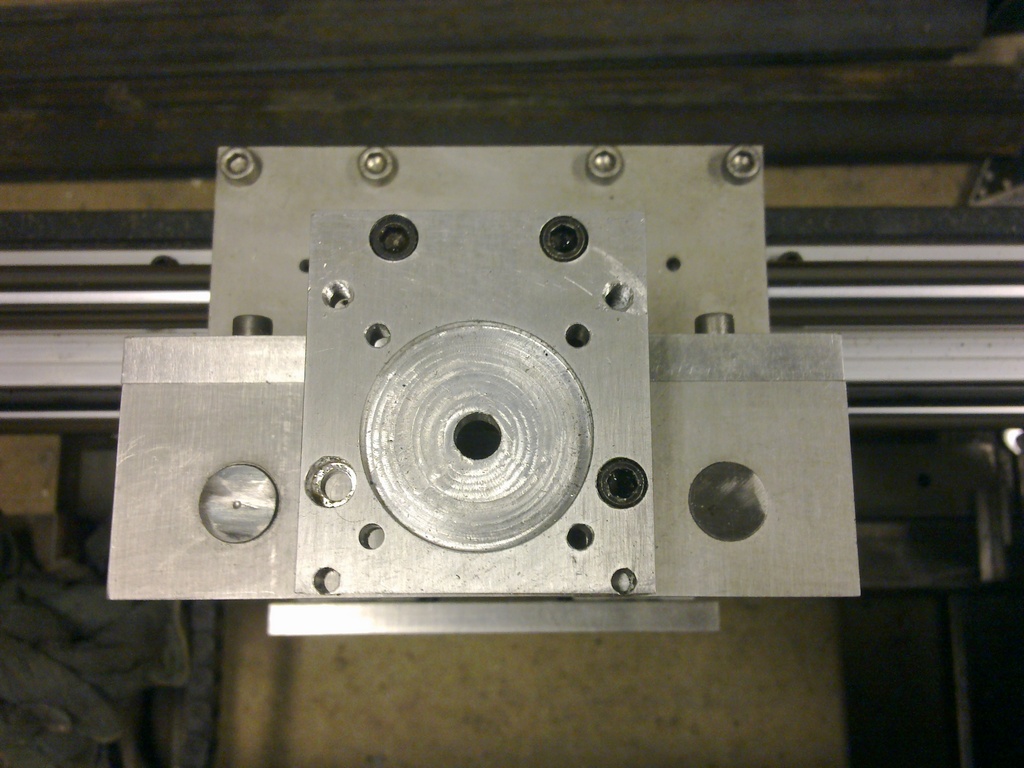

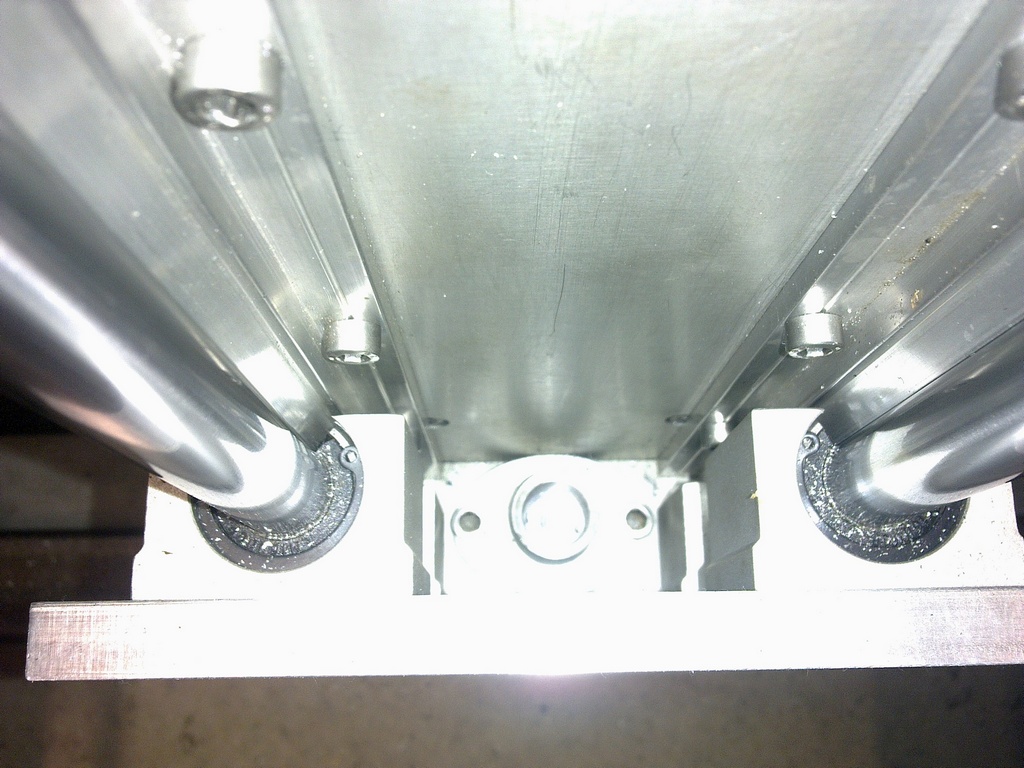

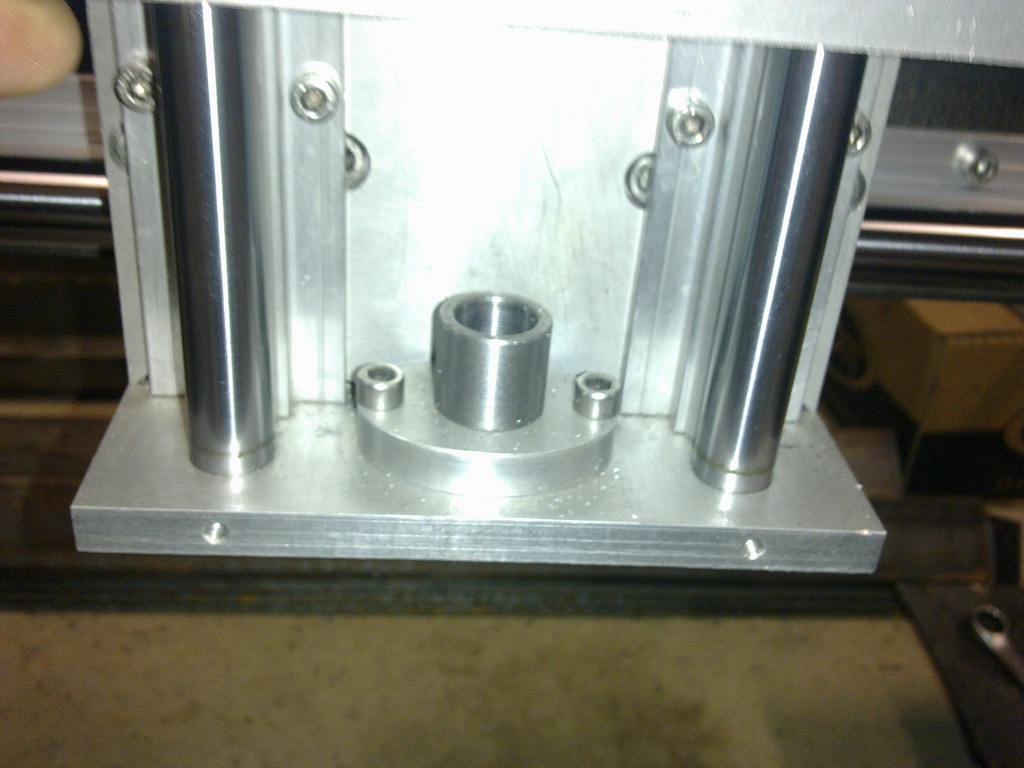

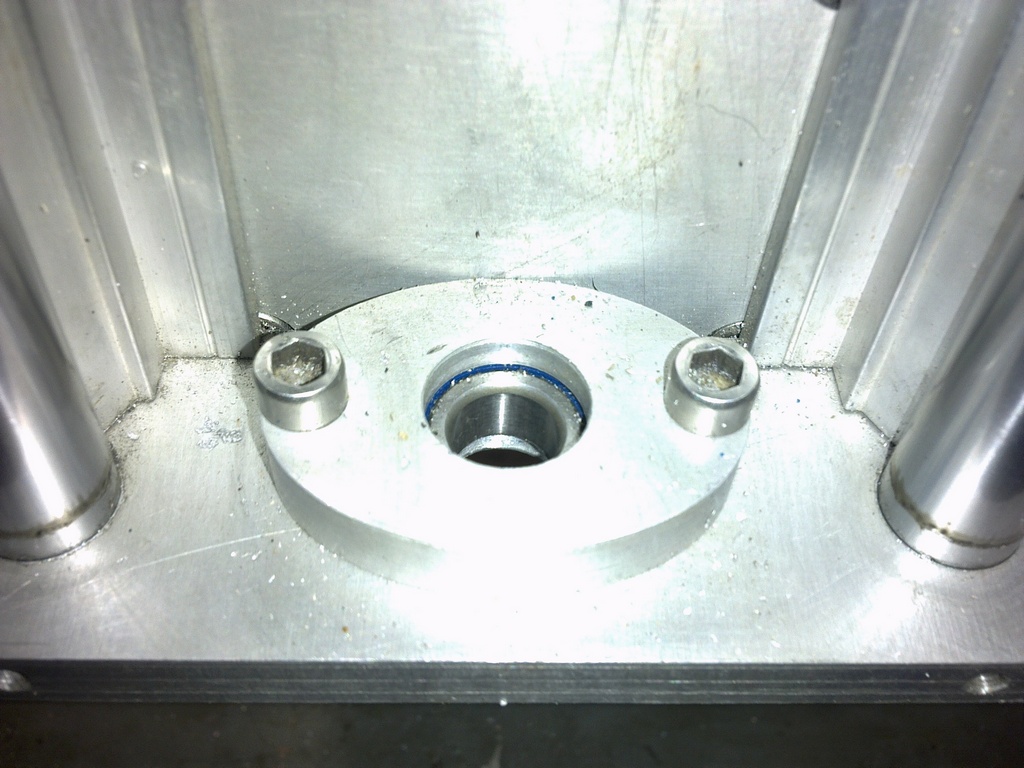

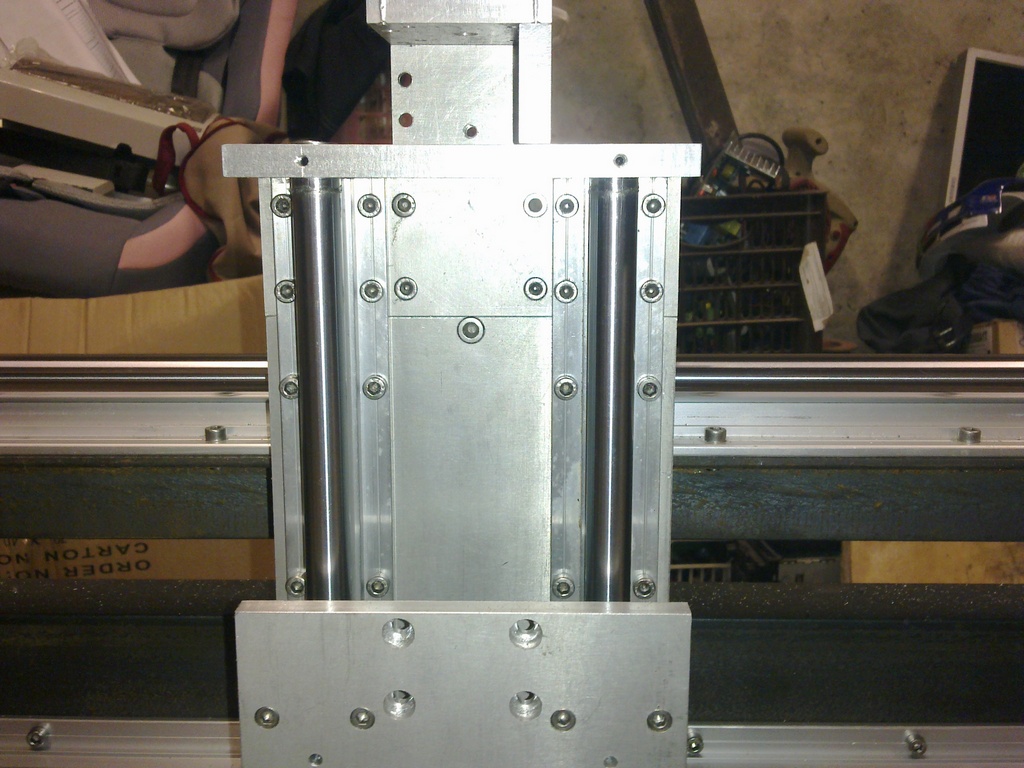

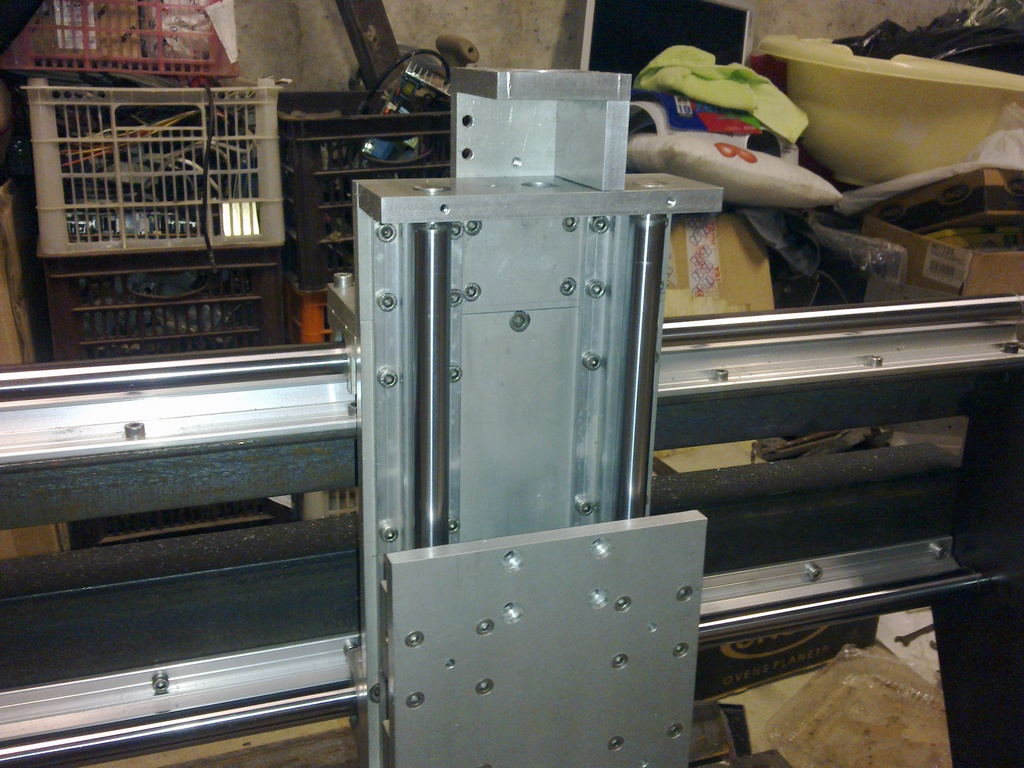

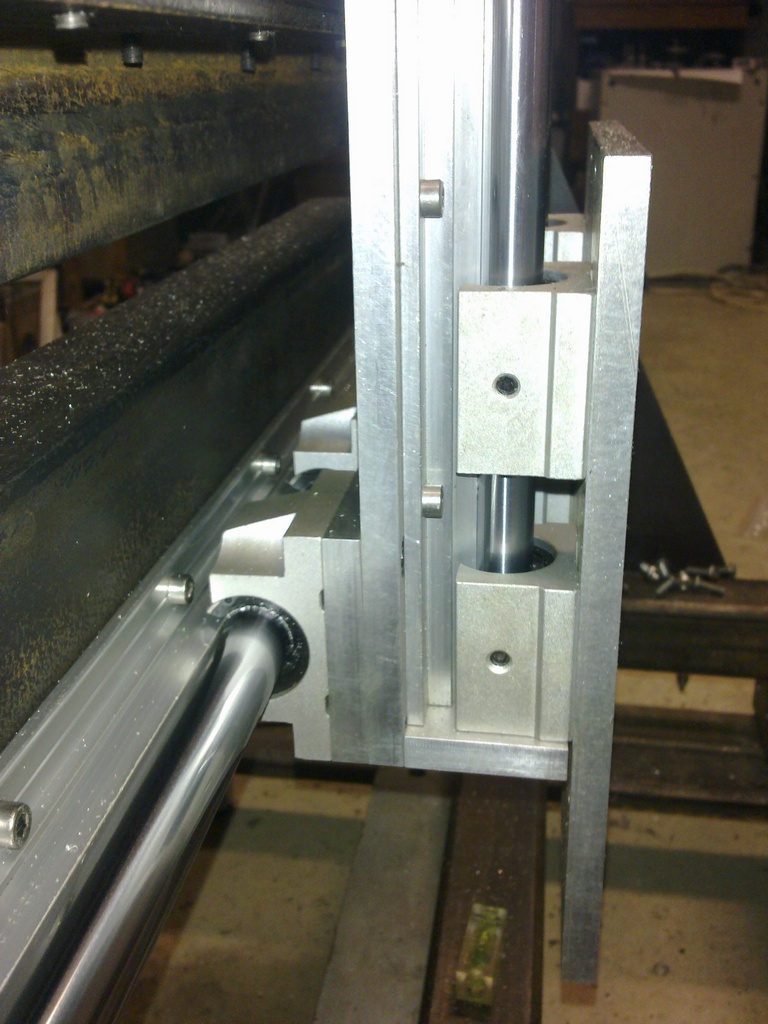

Приветствую Константин, да станок работает не покладая рук, нижняя часть(торцевая накладка) каретки Z.

halkru · 23 Авг 2013

Приветствую, Сергей. Так там вроде плита мм8-10?

Sergey27rus · 23 Авг 2013

Совершенно верно Плита алюминиевая АМГ3 -10мм
вот кстати еще попилил

halkru · 24 Авг 2013

Такие вещи на таком станке :eek:

И что-то не видно обхода перемычек и места врезания, что-то не можем побороть отжим фрезы при попутной обработке.

Sergey27rus · 24 Авг 2013

Такие вещи на таком станке И что-то не видно обхода перемычек и места врезания, что-то не можем побороть отжим фрезы при попутной обработке.

Я не ставил перемычек, вкручивал шурупы после сверловки, пробывал с перемычками получается рез не такой красивый, да и все это сделано одной фрезой 3мм, отверстия, потай под головку винтов, отжима не наблюдал, размер заготовок плавает в пределах 0,03-0,05мм, врезание угловое вертикальное 10гр. длина 1мм, высота 1мм, съем по 0.1мм, скорость 0.6м/мин.

Такие вещи на таком станке

А что тут удивительного, поле не большое, жесткость позволяет, правда мощность шпинделя слабовата.

halkru · 25 Авг 2013

semenkhv написал(а):
.. пробывал с перемычками получается рез не такой красивый...

Отжатие в местах подпрыга над перемычкой?

Sergey27rus · 25 Авг 2013

Отжатие в местах подпрыга над перемычкой?

Если смотреть с торца, сторона реза, то получается как бы волокна волной, чуть шкуркой поработать и все путем, дальнейшие размеры не уходят, скорее всего это не отжатие фрезы, а наверное больше биение, ведь если несколько проходов сделать по одной и той же программе чистота реза улучшается, как то так

Sergey27rus · 29 Авг 2013

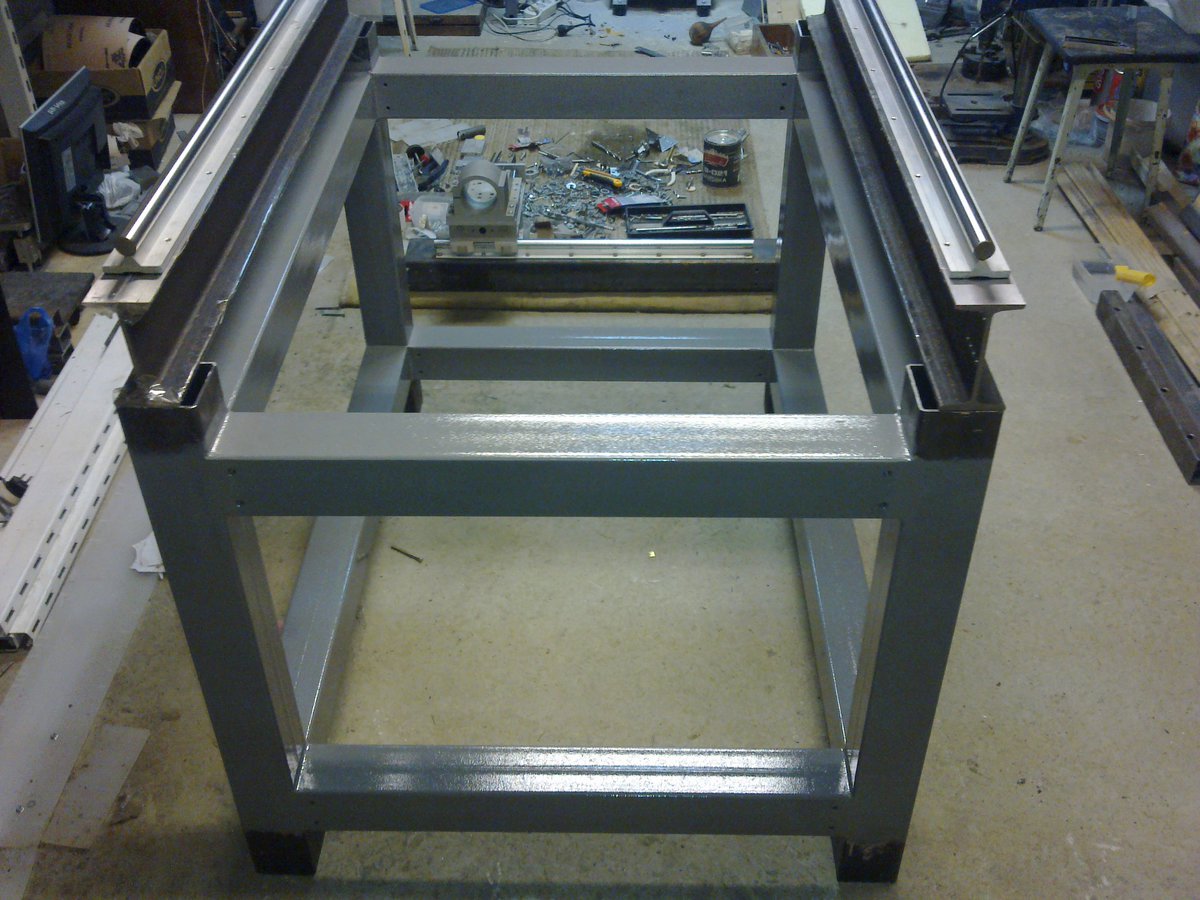

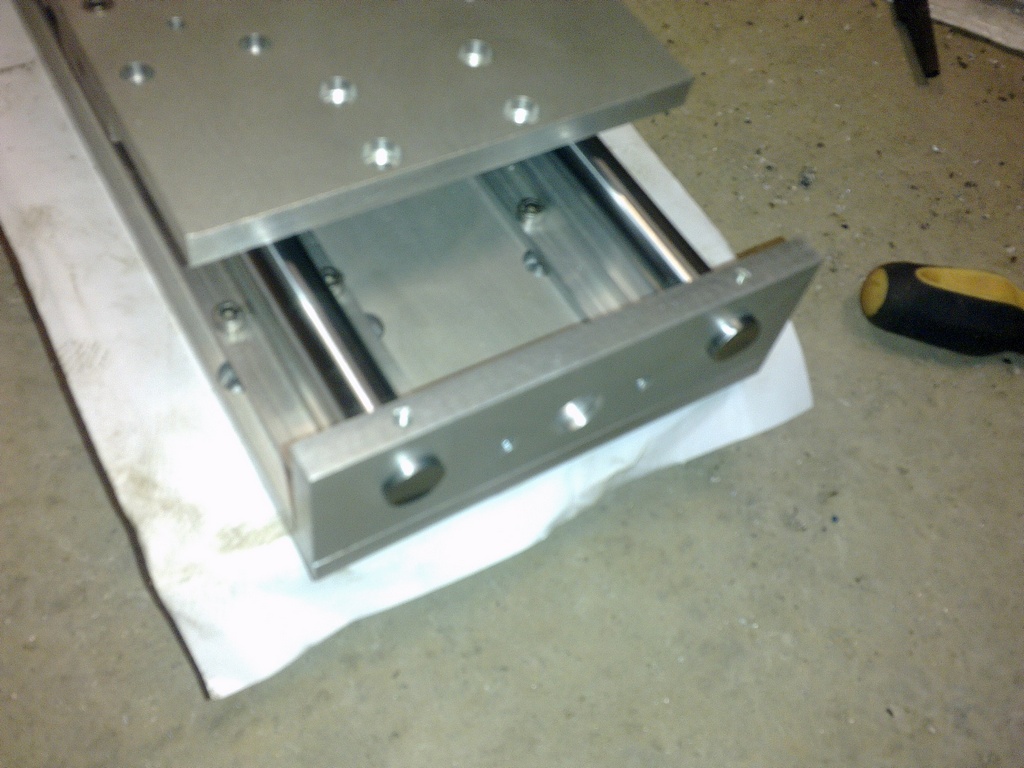

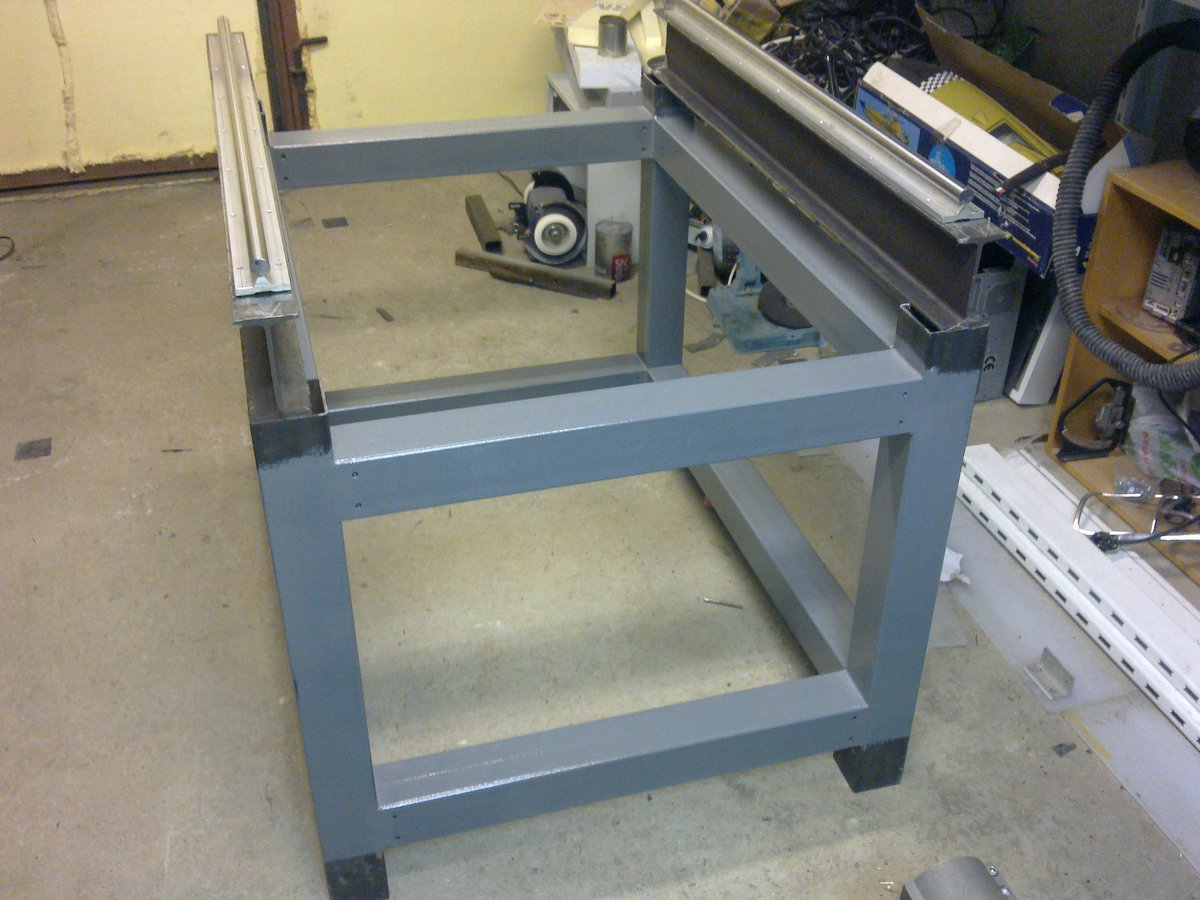

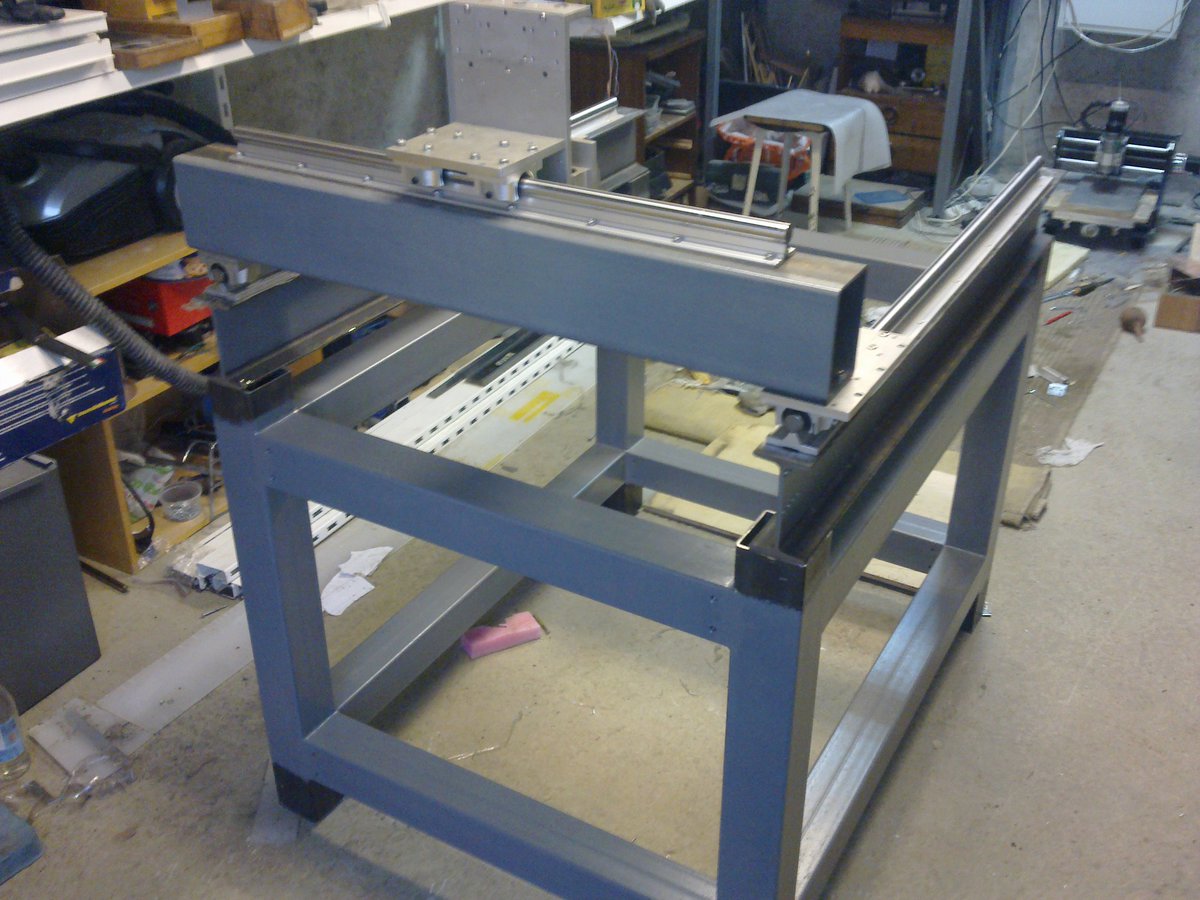

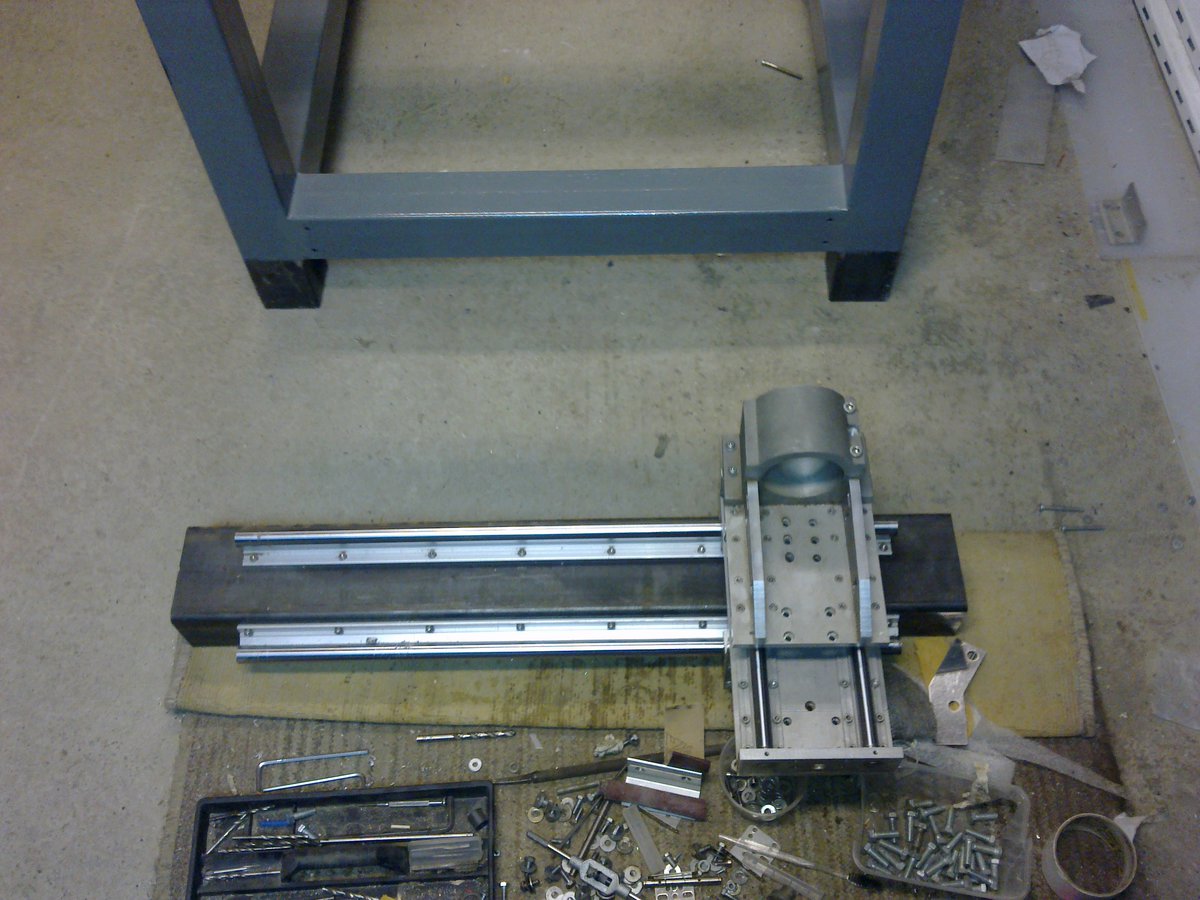

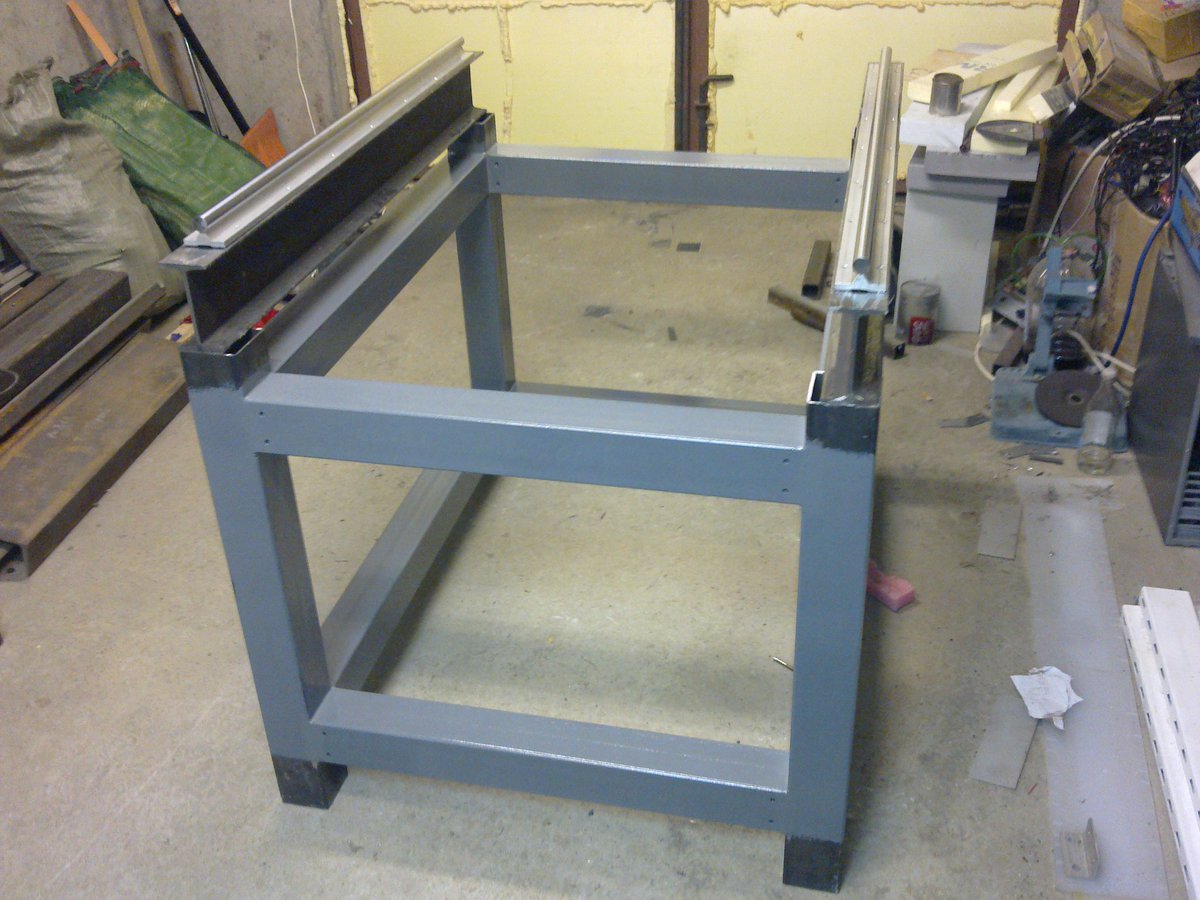

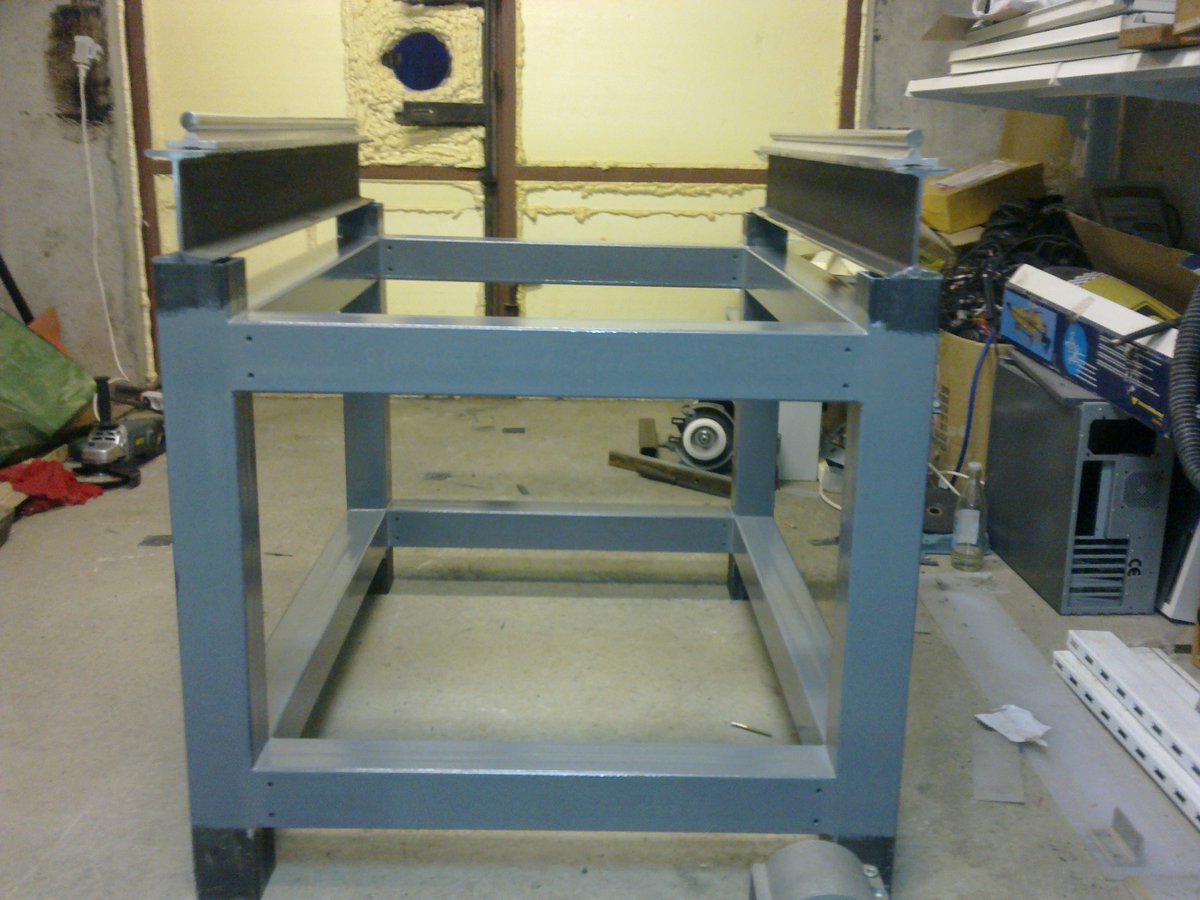

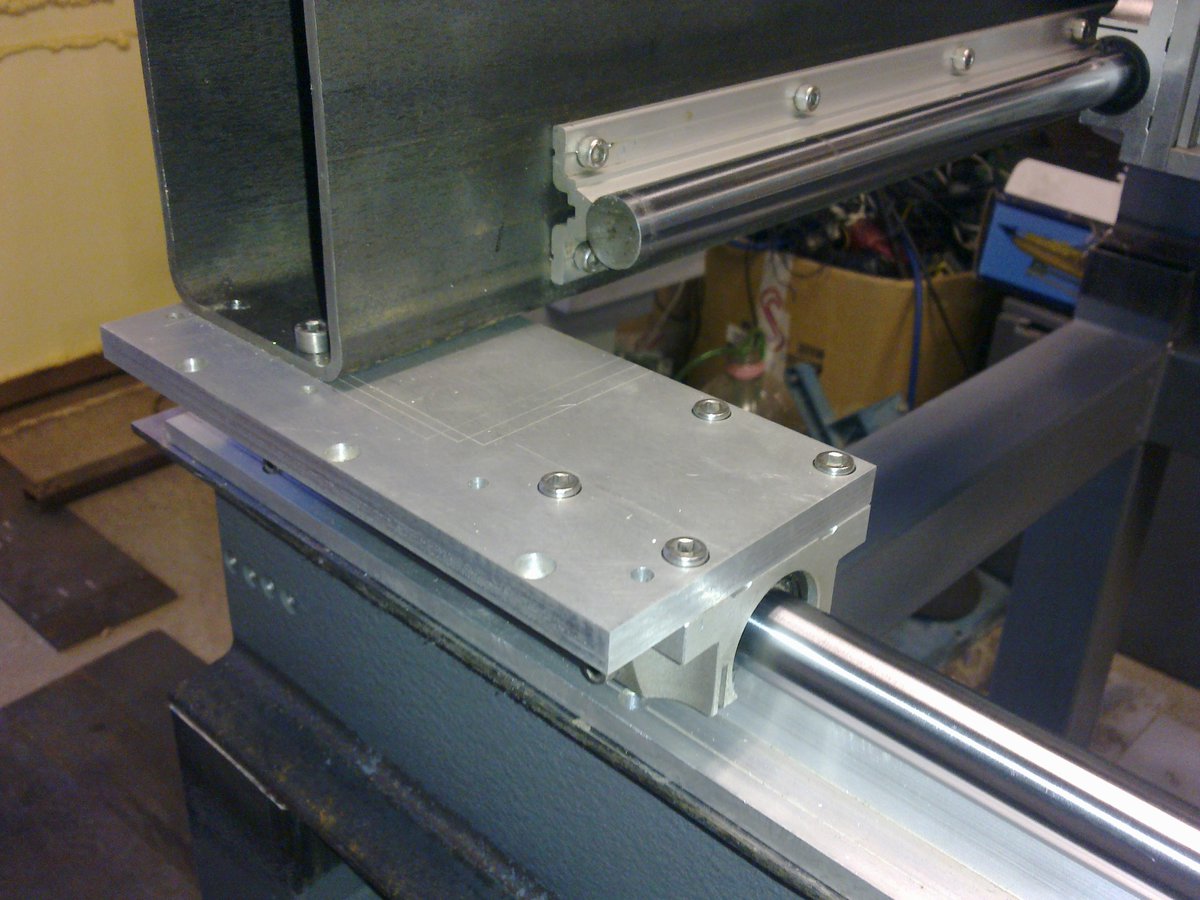

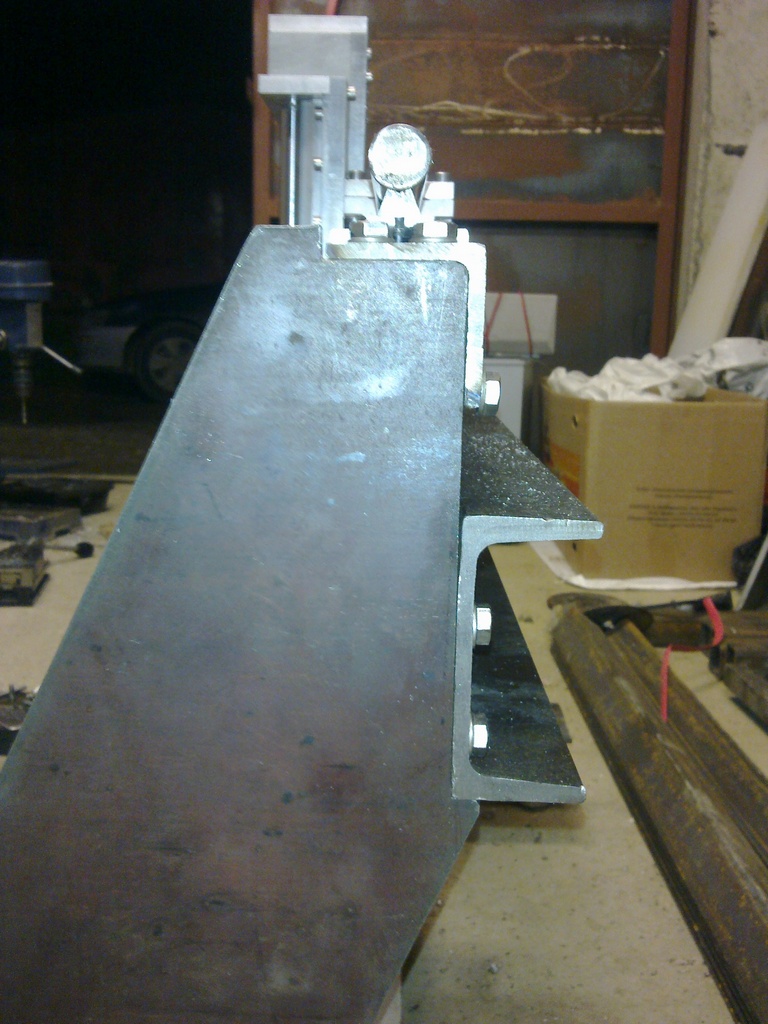

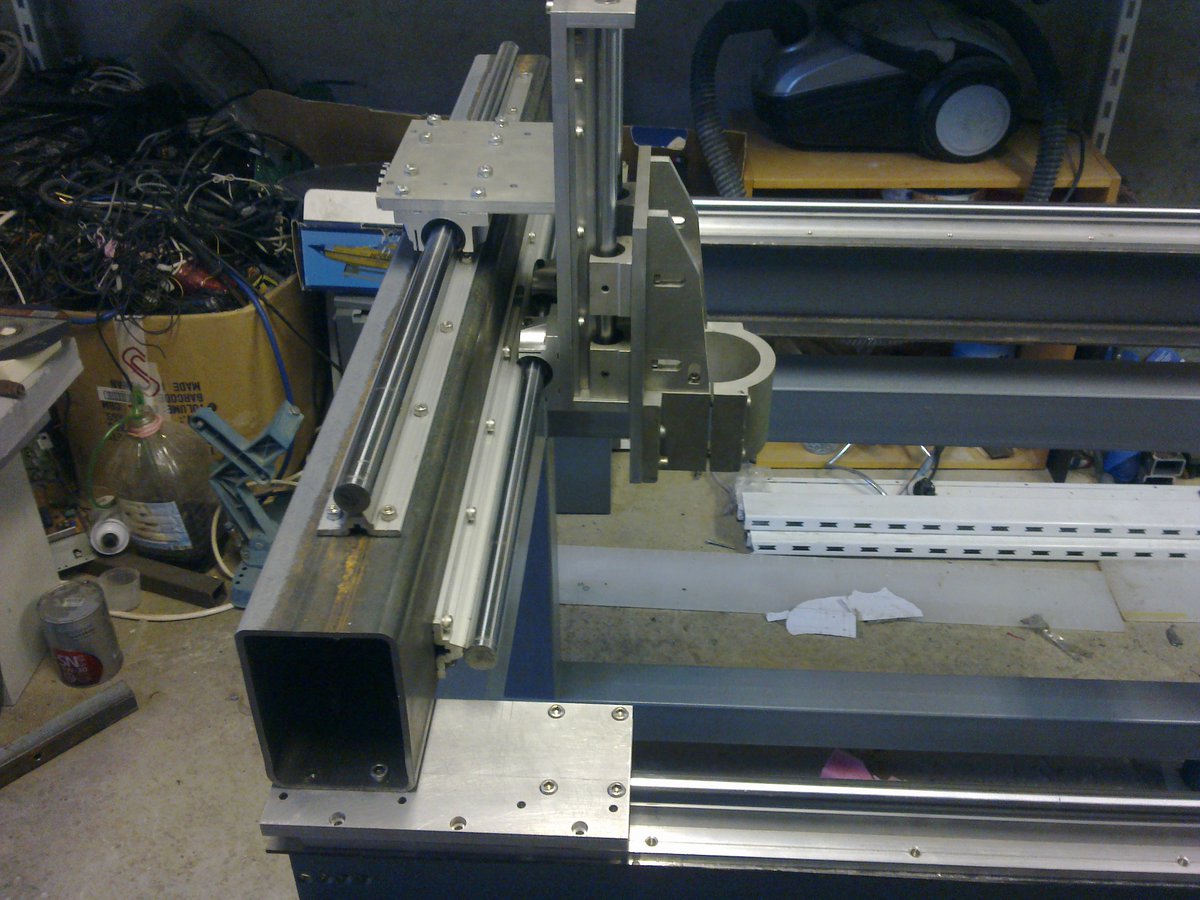

Одна ось готова.

valter63 · 20 Фев 2014

Всем привет,
semenkhv
так продолжение проэкта будет или усё бобик сдох?

Sergey27rus · 21 Фев 2014

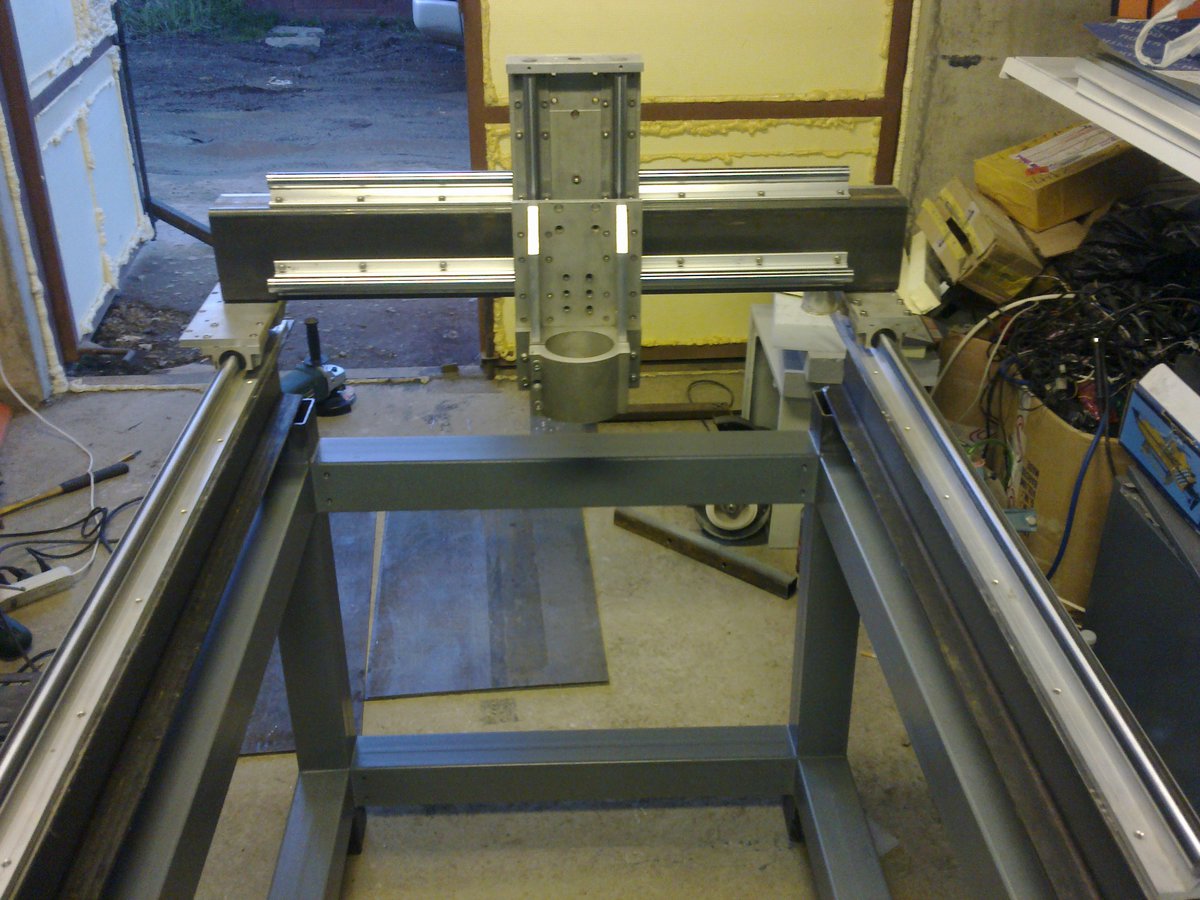

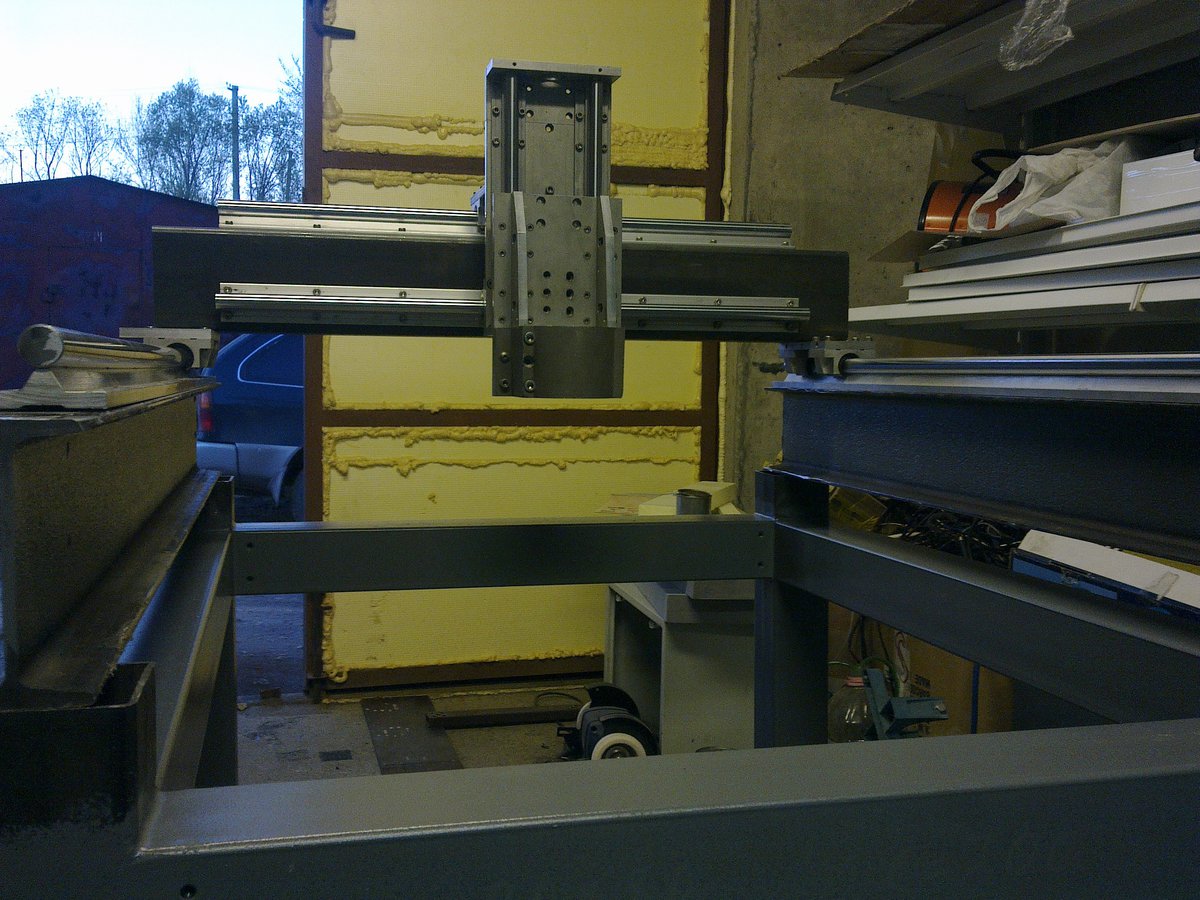

В гараже холодно, теплого помещения нет, вот жду весны, продолжение будет, для этого практически за зиму приготовил запчасти и материал, теплее будет, начну сборку. Самому уже хочется доделать.

valter63 · 21 Фев 2014

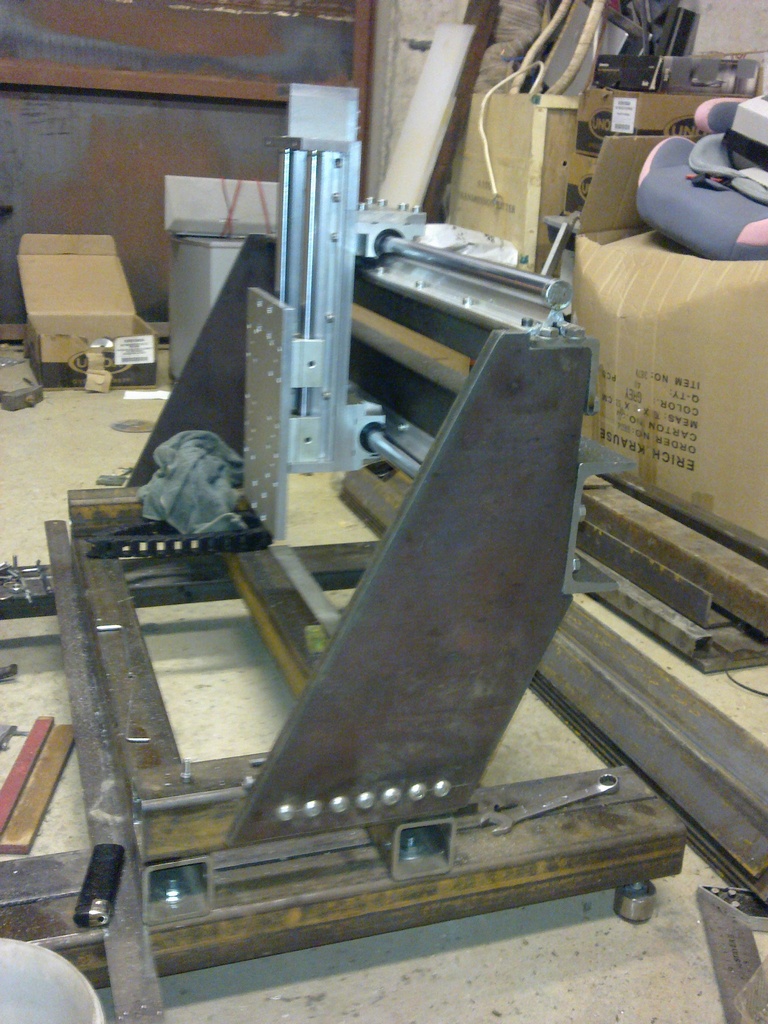

А почему перемещаться будет стол а не портал в чём плюс такой схеме ведь изначально планировалось схема передвижение портала или я ошибаюсь.
Вы извините я новичок только учусь мне всё любопытно. :rolleyes:

halkru · 21 Фев 2014

Схема с перемещением стола считается более жесткой.

valter63 · 21 Фев 2014

Если стол 2000 мм на 1500мм я с трудом представляю диапазон перемещения. Обоснуйте предположения. Почему на серьёзных заводских станках движется портал?

Sergey27rus · 21 Фев 2014

Спасибо Константин за смену ника, а то иногда путают имя :pardon:

, схема подвижного стола ваших габаритов возможна, только рельс/направляющая будет крепится не к столу, а к основанию и то смотря какие запросы для станка (какой материал и как много)

Почему на серьёзных заводских станках движется портал?

Например? ссылку, фото или название станка.

Nikolaevsk · 21 Фев 2014

на "серьезных заводских" как раз шпиндель неподвижен и может только опускатся-подниматся, а передмещения икс и игрек делает координатный стол. Серьезный металлообрабатывающий станок с подвижным порталом обязан иметь портал весом не одну тонну... в условиях гаража такое не реально.
