Это интересно Изучаем спрос на лазерные твердотельные (волоконные) маркировщики. laser fiber marker

halkru

Константин
Изучаем спрос на волоконные маркировщики ... ориентировочная цена с импульсным волоконным источником 10 Вт - 650000 р.
fiber marker ..pulse fiber source 10 W.

Последнее редактирование:

Nikolaevsk

Активный участник
Неплохо бы сразу уточнить размер поля, и пояснить для тех кто не слишком в теме: волоконник для работы по металлам, 10 ватт достаточно для маркировки но не для полноценной гравировки.


halkru

Константин
Логично... Поле 110х110 мм, ударение надо поставить на слово ИМПУЛЬСНЫЙ (энергия в импульсе до 0,5 мДж, или 20 кВт), что достаточно для любой, полноценной гравировки, маркировки металла (обручальный кольца, нержавейка и тд).


halkru

Константин

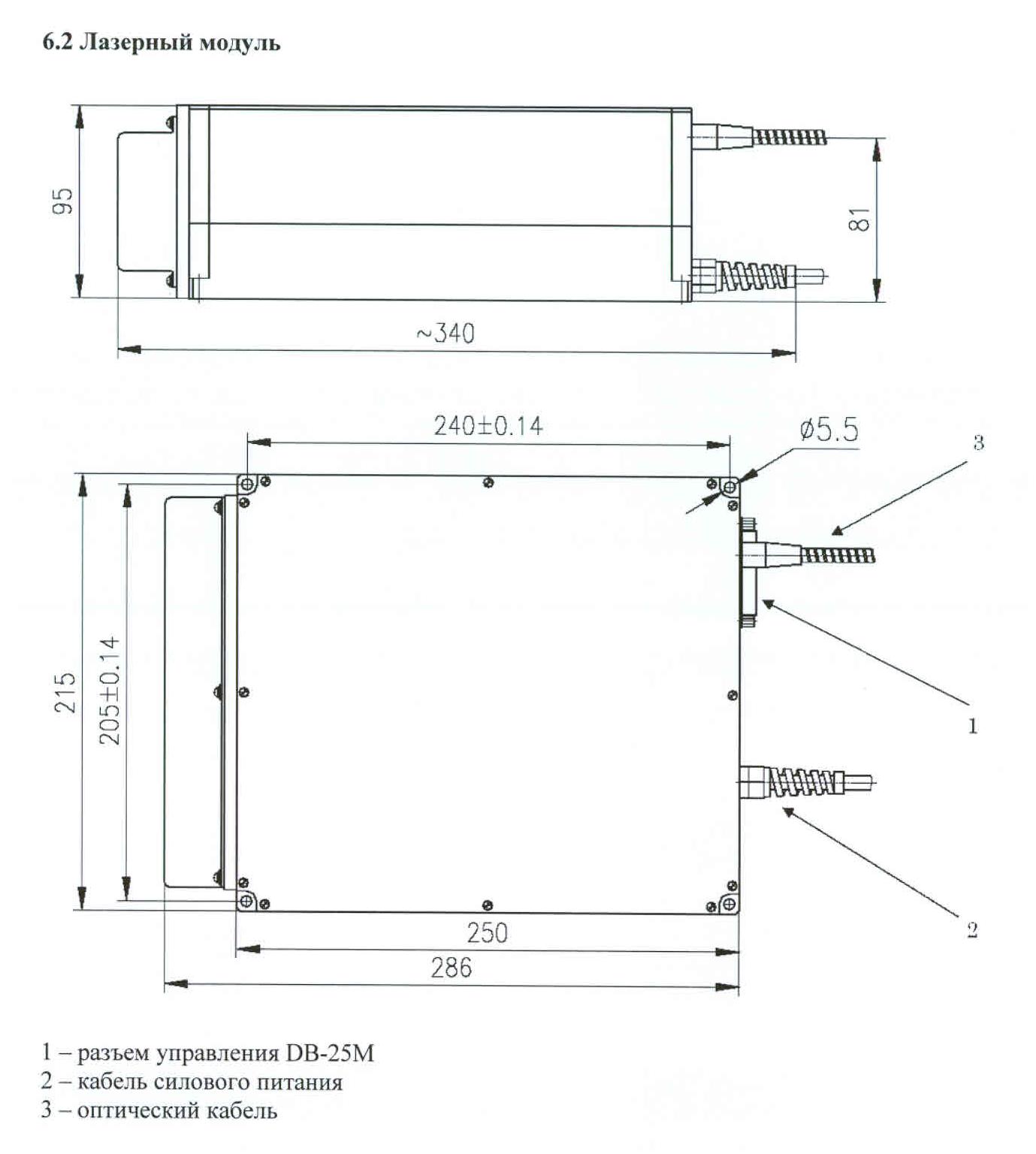

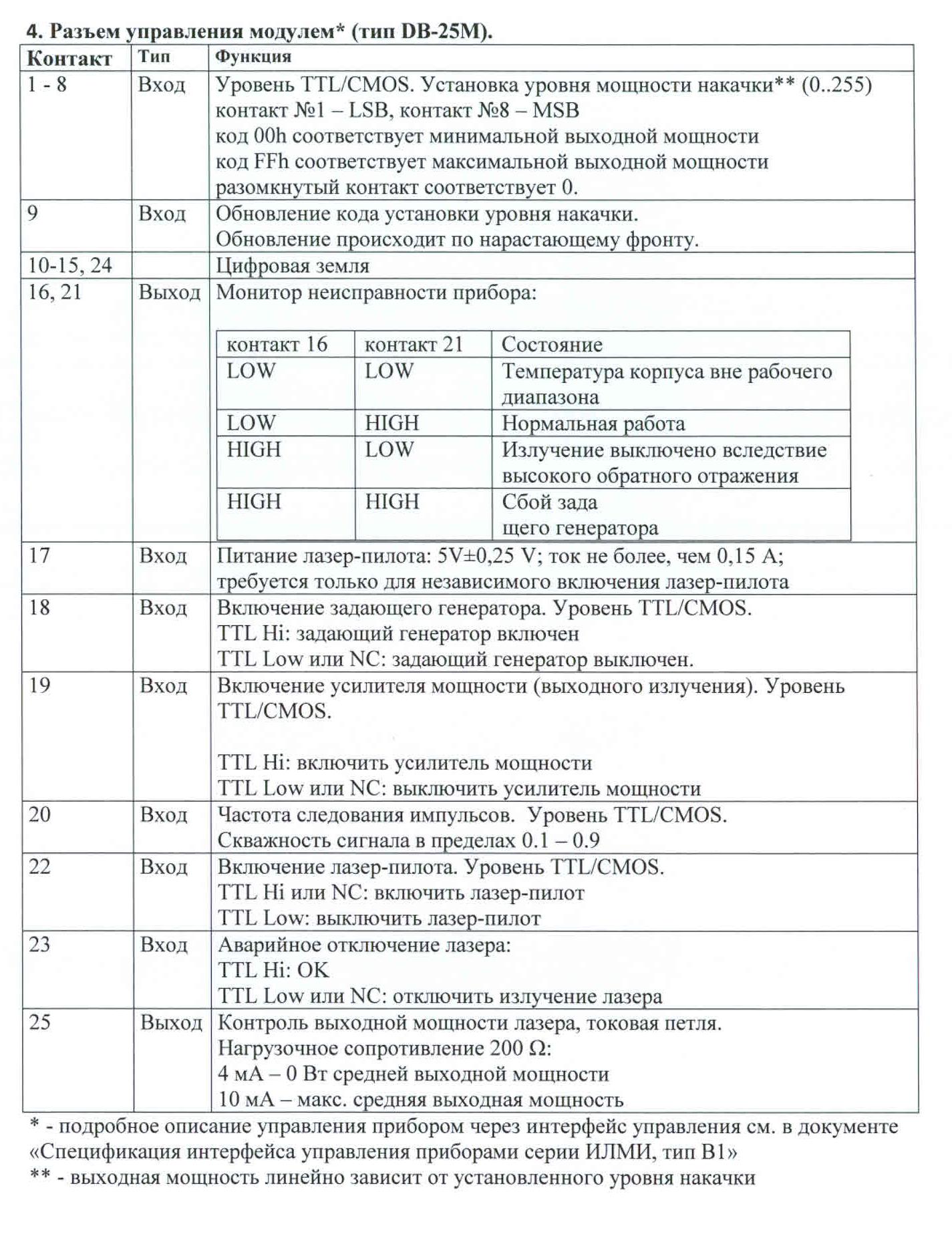

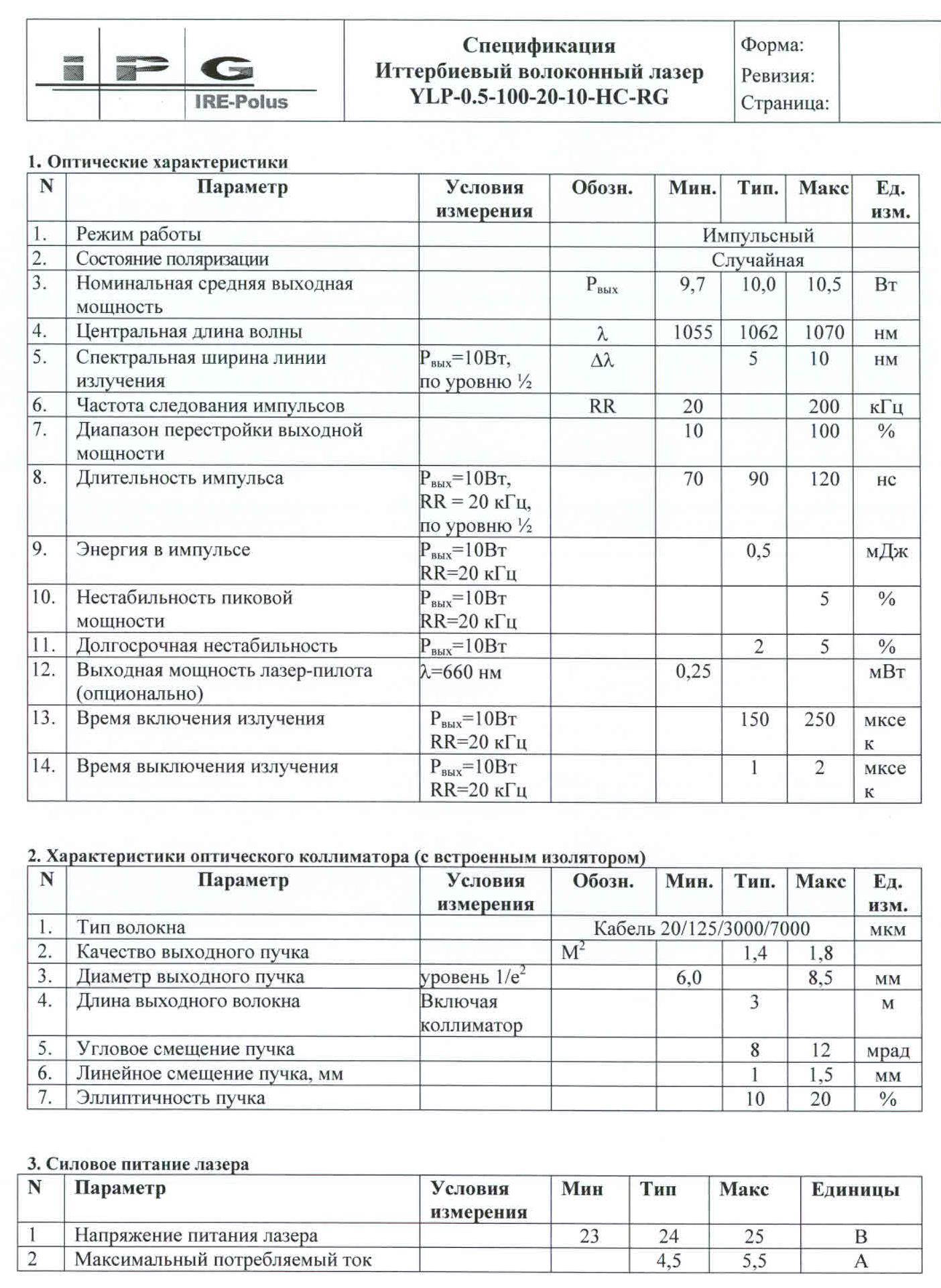

Характеристики и краткое описание лазерного волоконного излучателя


Вложения

  • i1.jpg
    343,4 KB · Просмотры: 1.123
  • i2.jpg
    347,9 KB · Просмотры: 1.039
  • i3.jpg
    178 KB · Просмотры: 1.057
  • i4.jpg
    113,5 KB · Просмотры: 1.026

halkru

Константин
Описание системы управления лазерным гравером на базе сканирующей оптики


Вложения

  • SOF_CUB_EzCad2UNI_V2_1_EN_Manual_20100528.pdf
    2 MB · Просмотры: 6.827

halkru

Константин
Использование системы распознавания объектов для повышения производительности


halkru

Константин

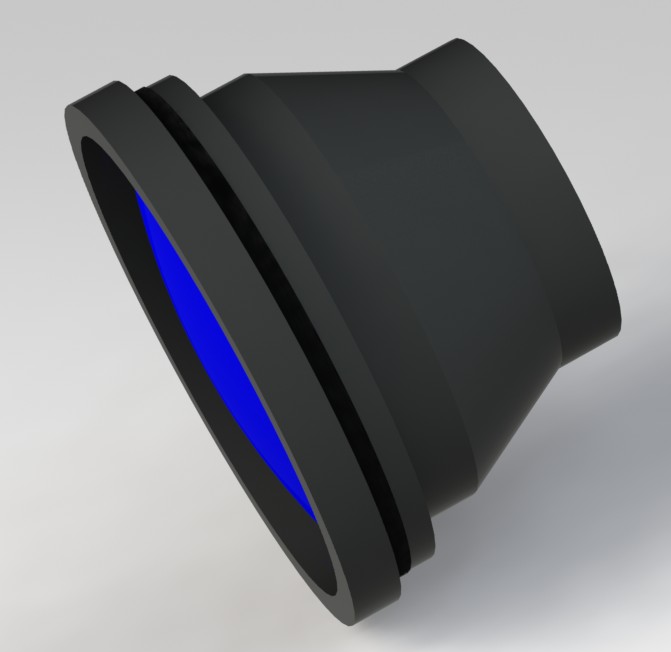

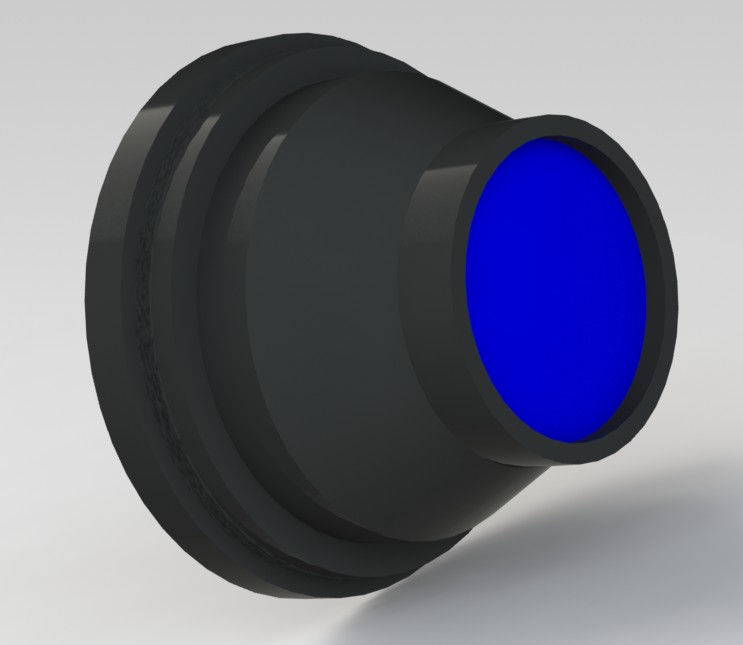

Вид F-theta линзы для поля 110х110 мм.


Вложения

  • т1_cr.jpg
    28,6 KB · Просмотры: 870
  • 2т_cr.jpg
    29,8 KB · Просмотры: 978

halkru

Константин

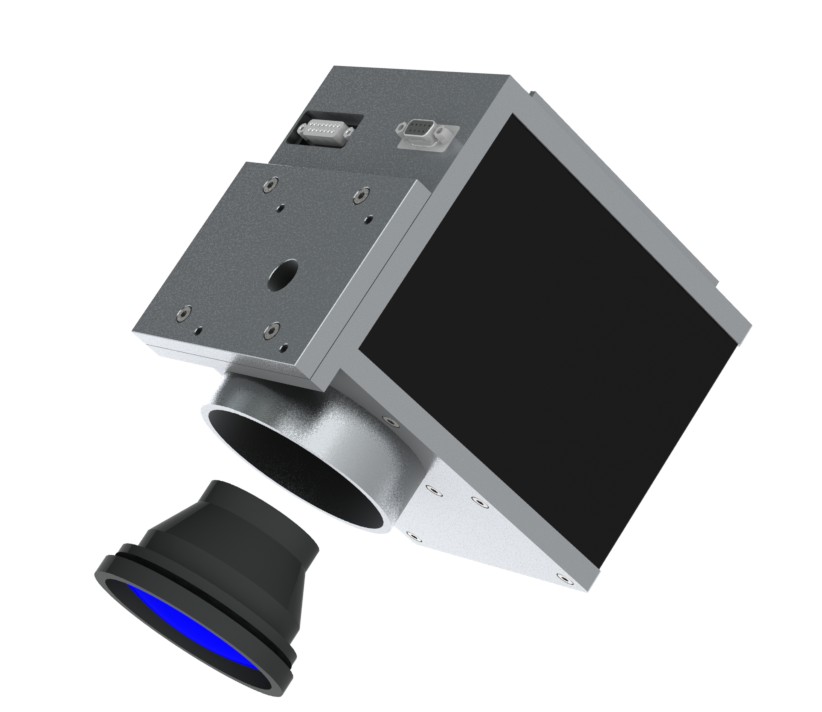

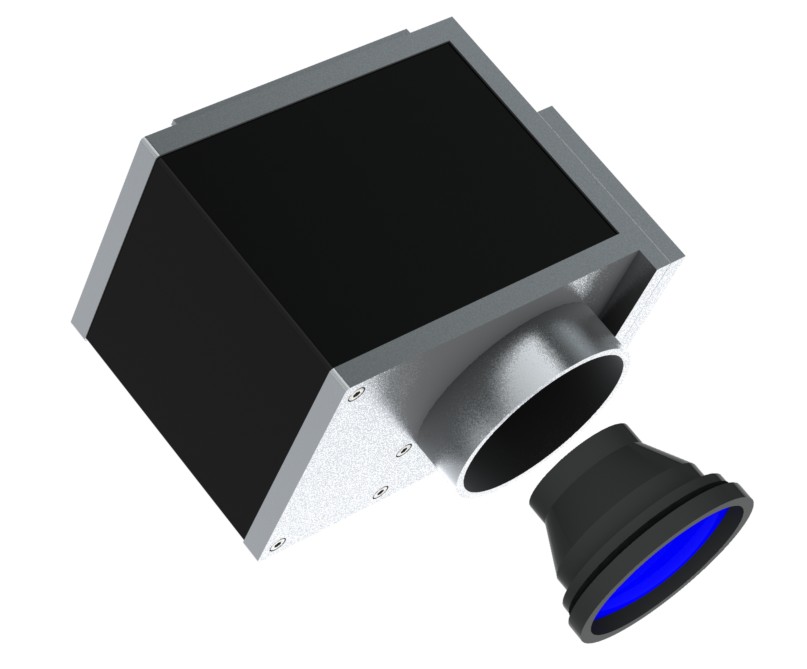

Крепление линзы в сканирующей головке (резьбовое)


Вложения

  • skanhead1_cr.jpg
    46,1 KB · Просмотры: 1.017
  • skanhead2_cr.jpg
    41,6 KB · Просмотры: 1.048

halkru

Константин

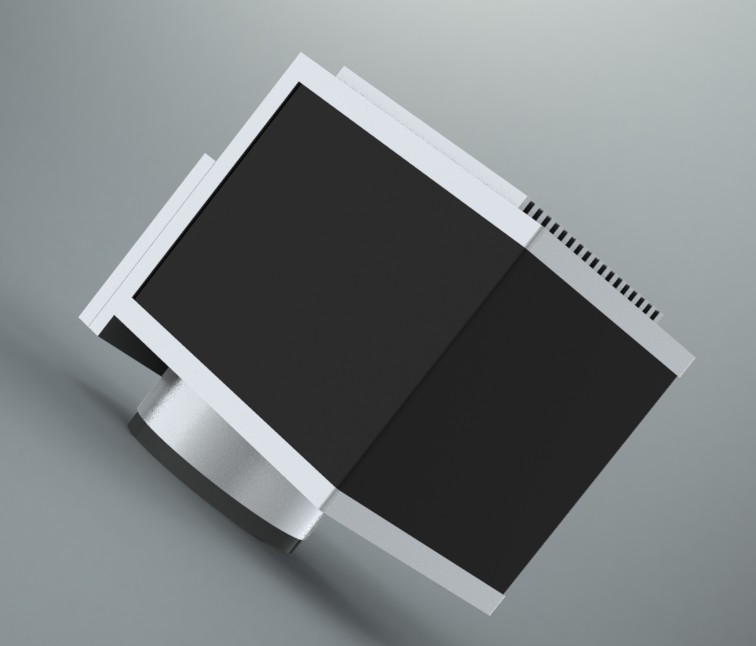

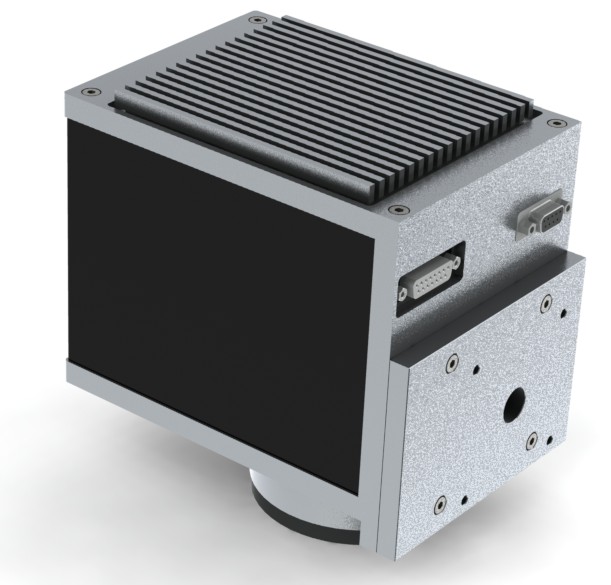

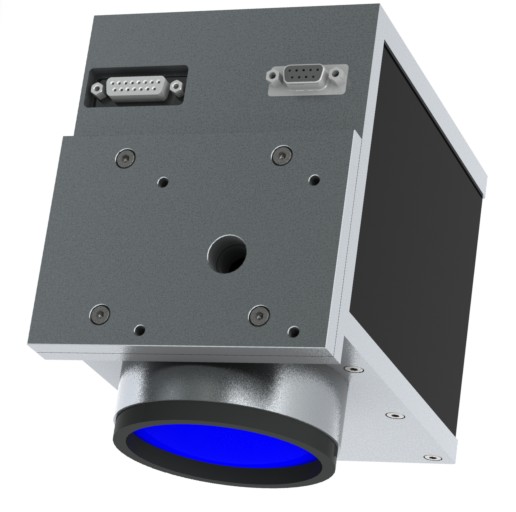

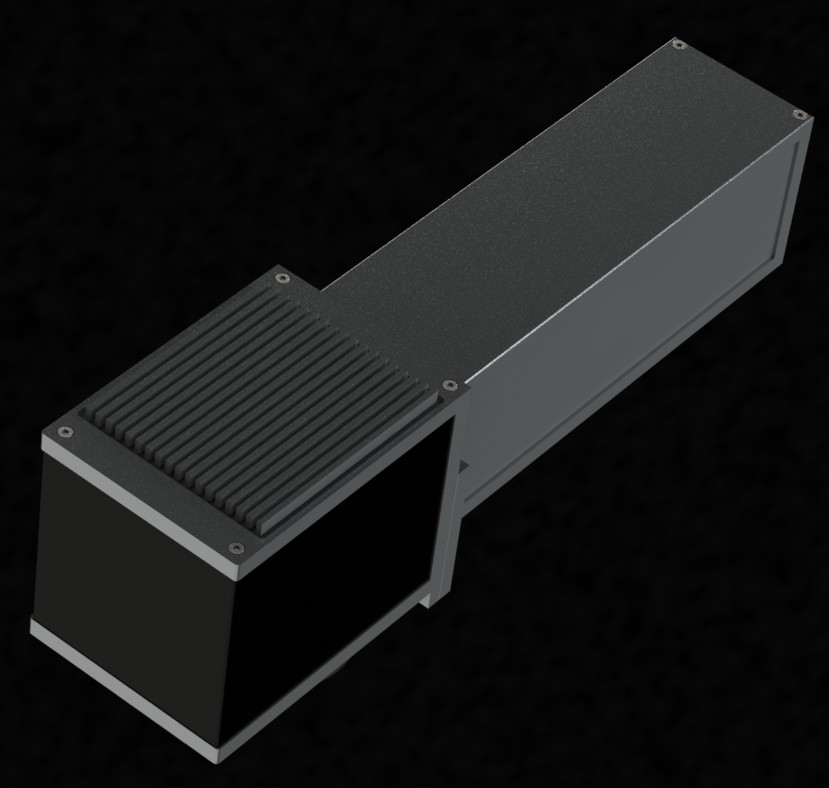

Сканирующая головка в сборе


Вложения

  • head_cr.jpg
    57,8 KB · Просмотры: 877
  • head2_cr.jpg
    34,4 KB · Просмотры: 963
  • head3_cr.jpg
    33,4 KB · Просмотры: 825

halkru

Константин

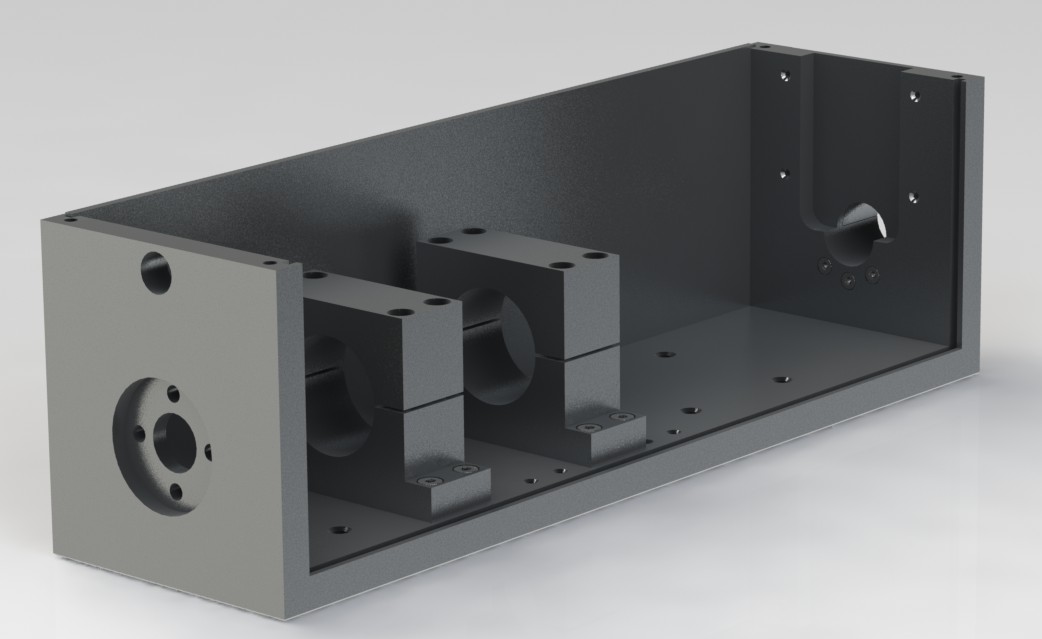

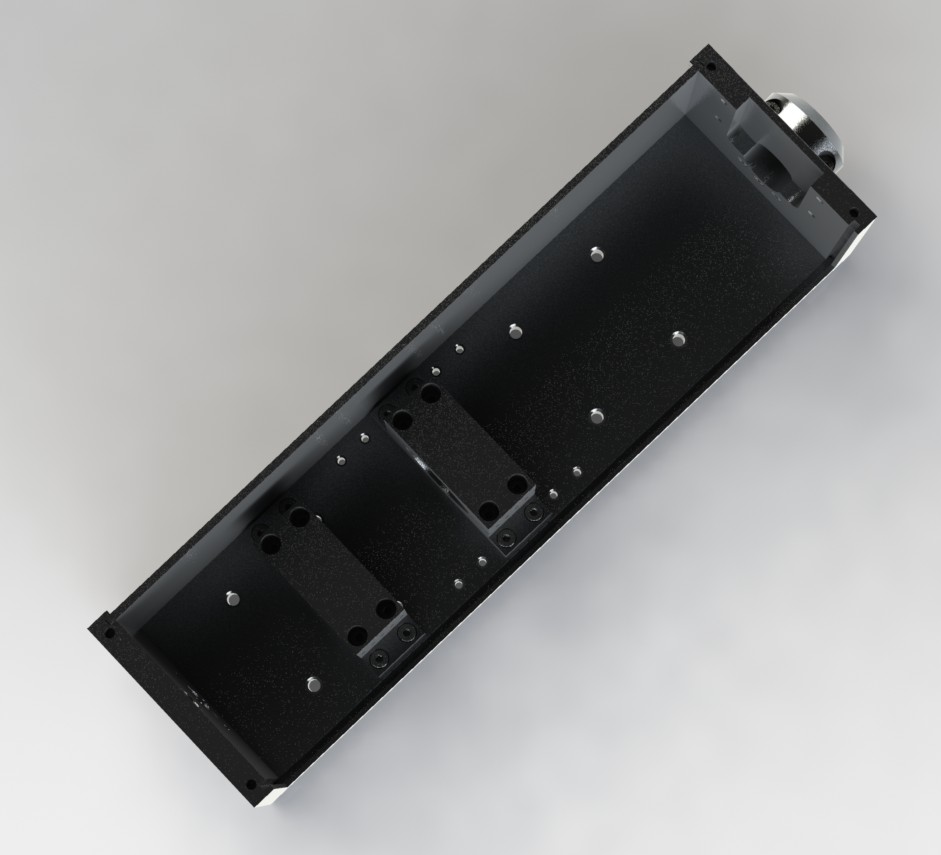

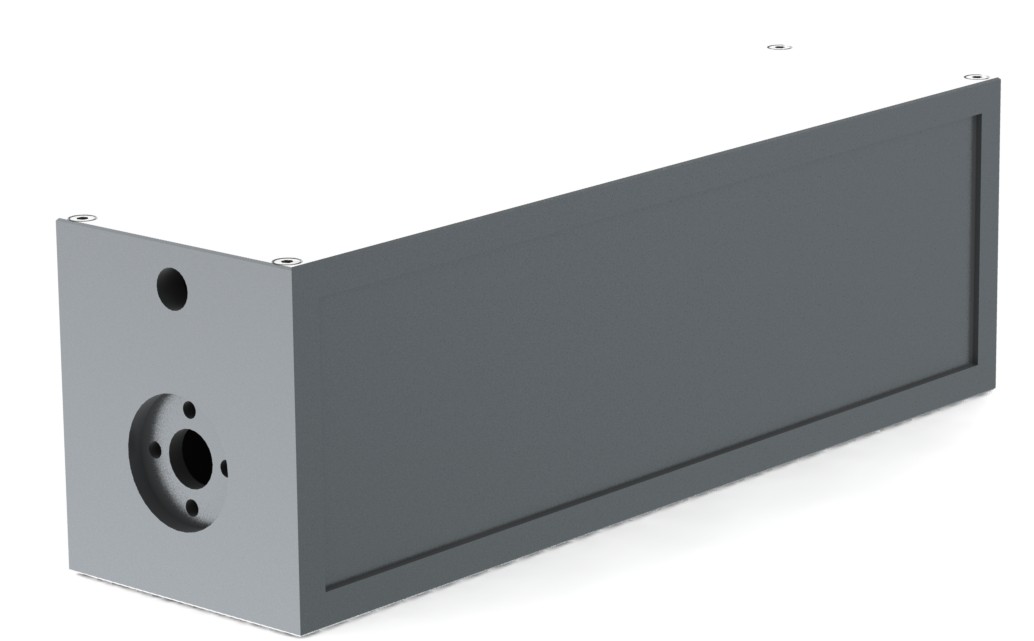

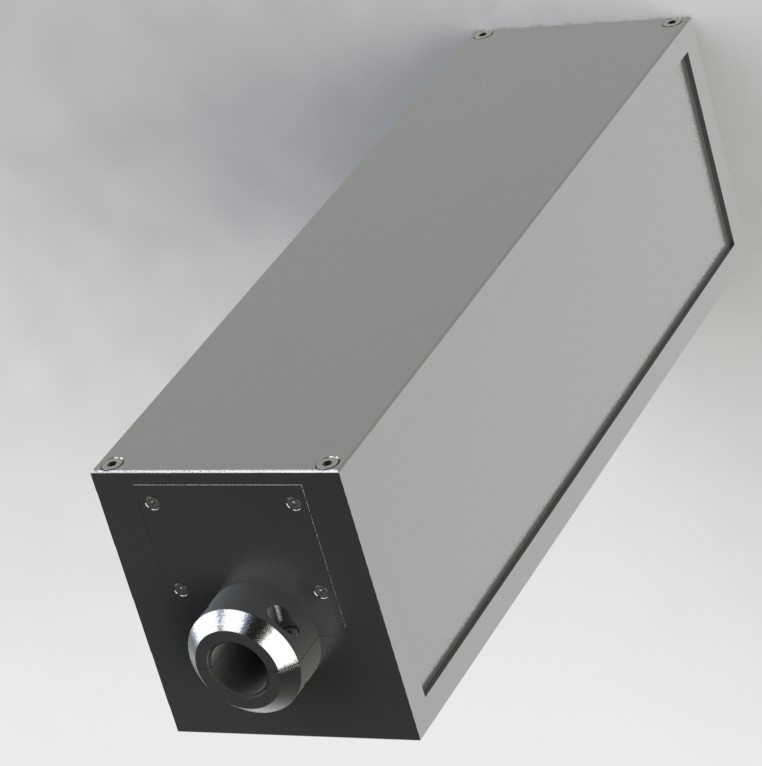

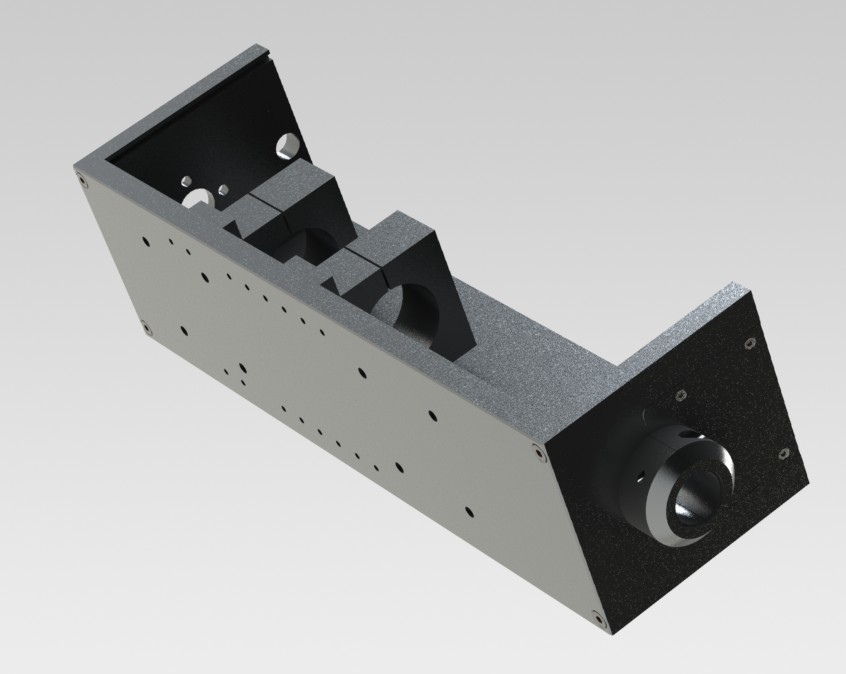

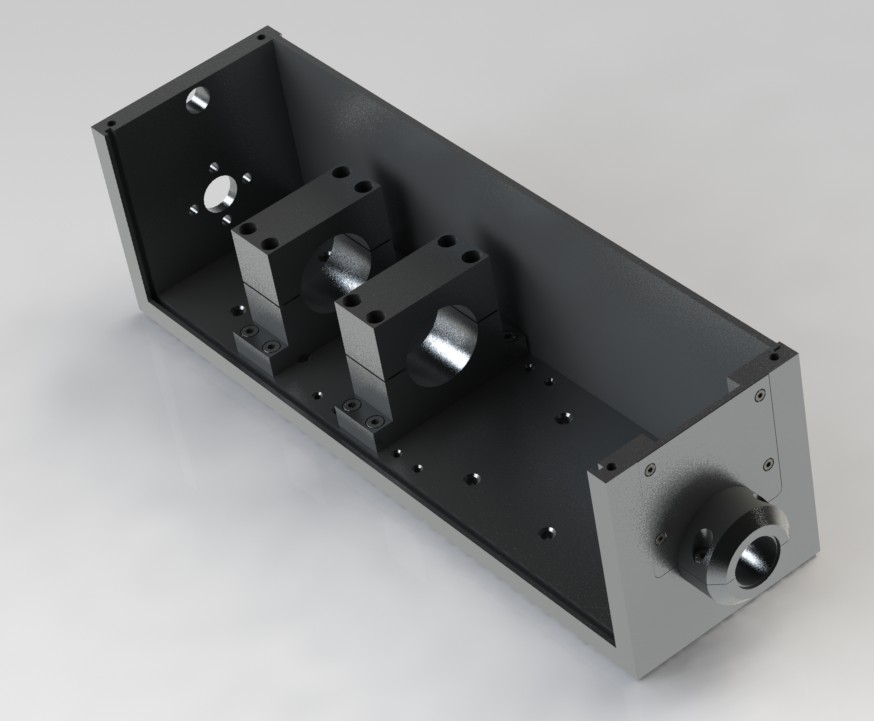

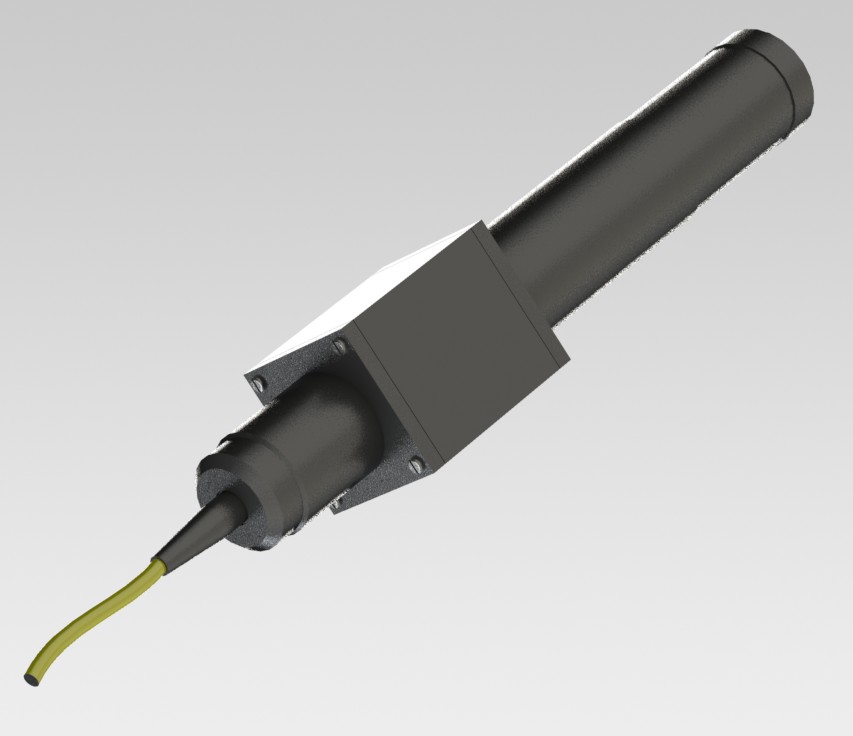

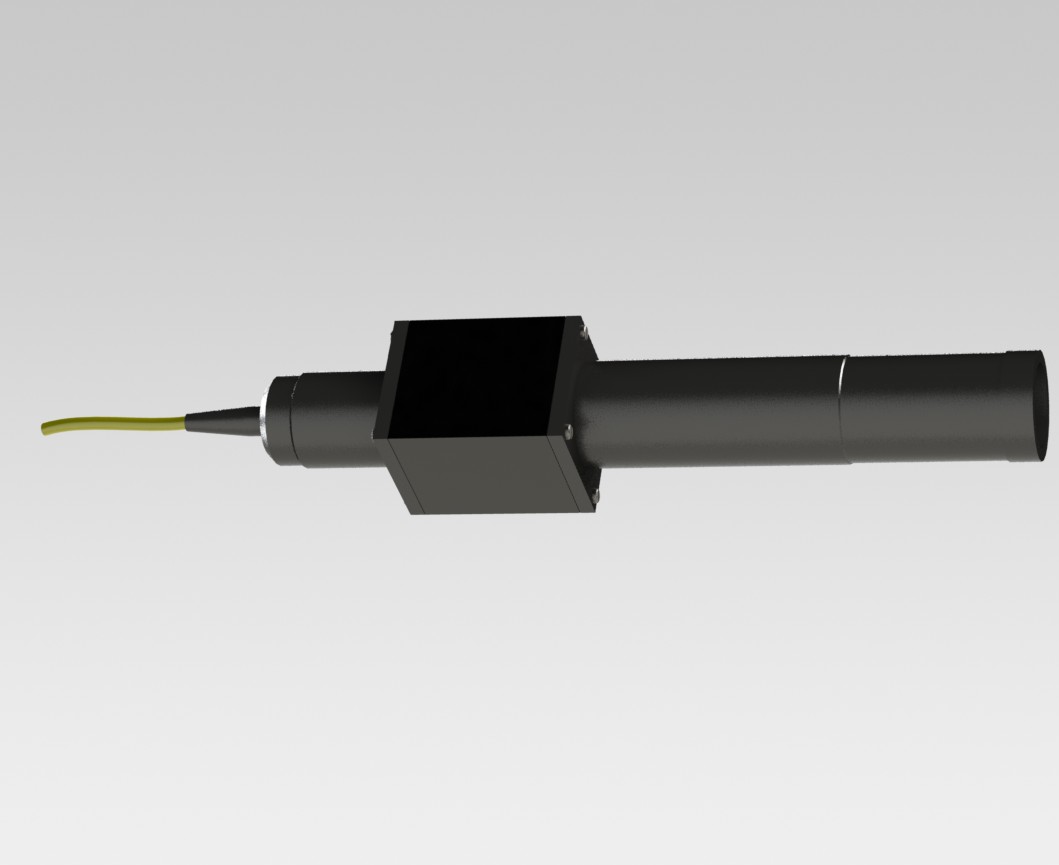

Блок сопряжения коллиматора и сканирующей головки


Вложения

  • koll1_cr.jpg
    36,4 KB · Просмотры: 896
  • koll2_cr.jpg
    43,8 KB · Просмотры: 856
  • koll3_cr.jpg
    55,9 KB · Просмотры: 1.002
  • koll4_cr.jpg
    64,9 KB · Просмотры: 868
  • koll5_cr.jpg
    50,2 KB · Просмотры: 1.000
  • koll6_cr.jpg
    48,7 KB · Просмотры: 1.005

halkru

Константин

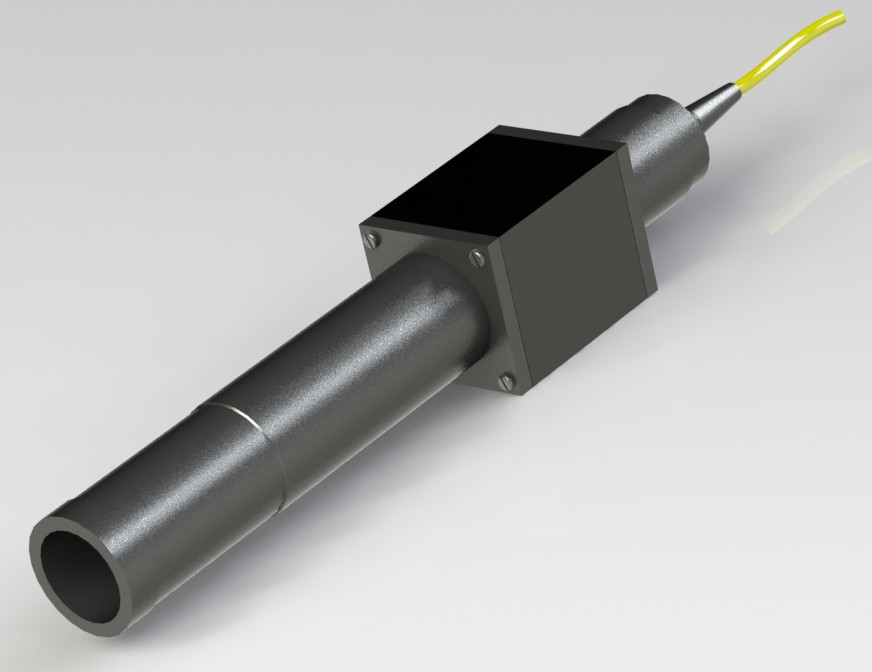

Коллиматор


Вложения

  • kollimator_cr.jpg
    40,5 KB · Просмотры: 984
  • kollimator1_cr.jpg
    35,6 KB · Просмотры: 863
  • kollimator3_cr.jpg
    32,8 KB · Просмотры: 851

halkru

Константин

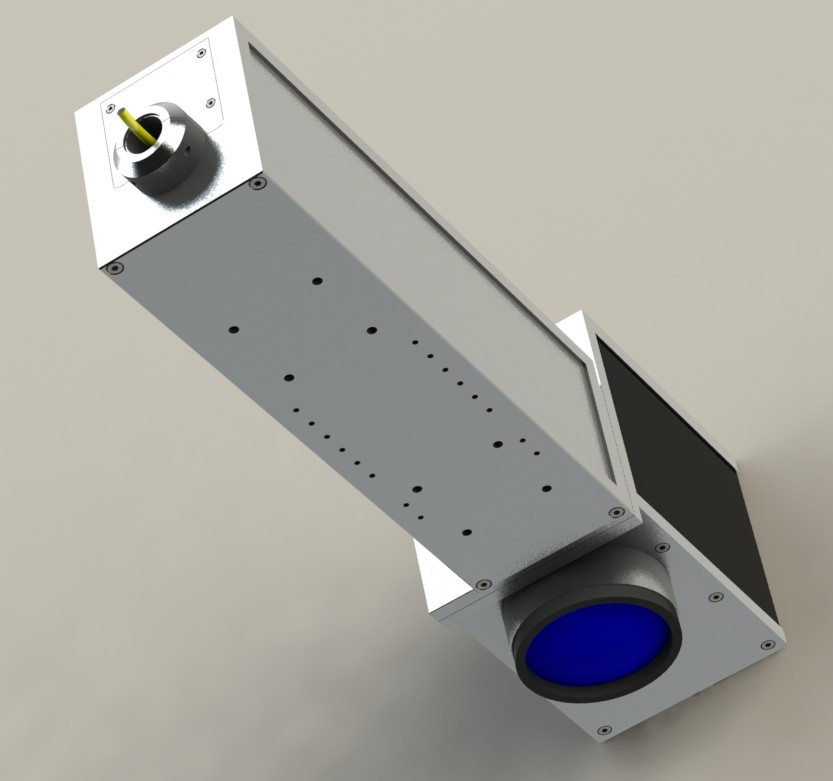

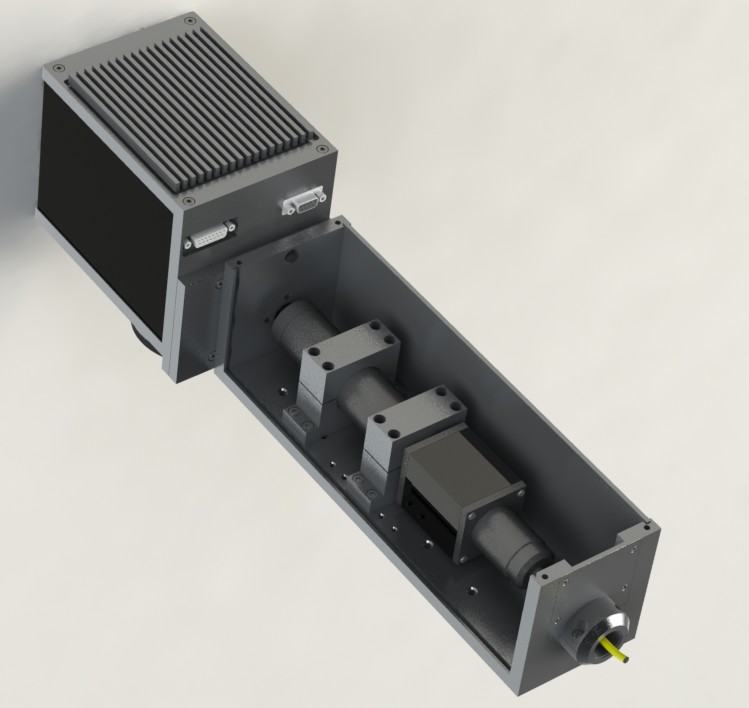

Сборка гравировального узла


Вложения

  • galvo1_cr.jpg
    44,8 KB · Просмотры: 853
  • galvo2_cr.jpg
    58,8 KB · Просмотры: 887
  • galvo3_cr.jpg
    50,5 KB · Просмотры: 893

halkru

Константин

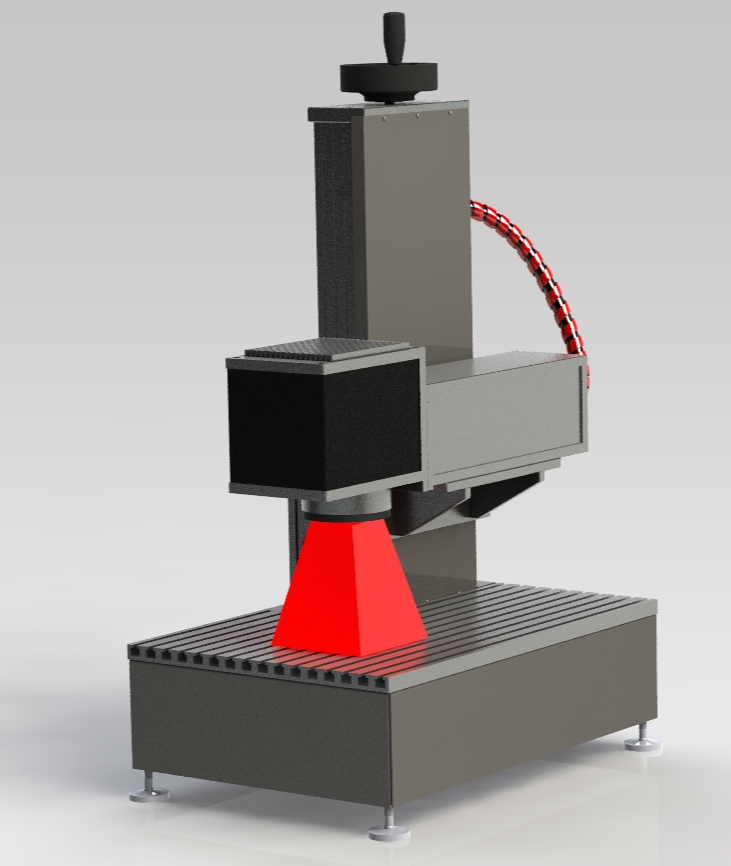

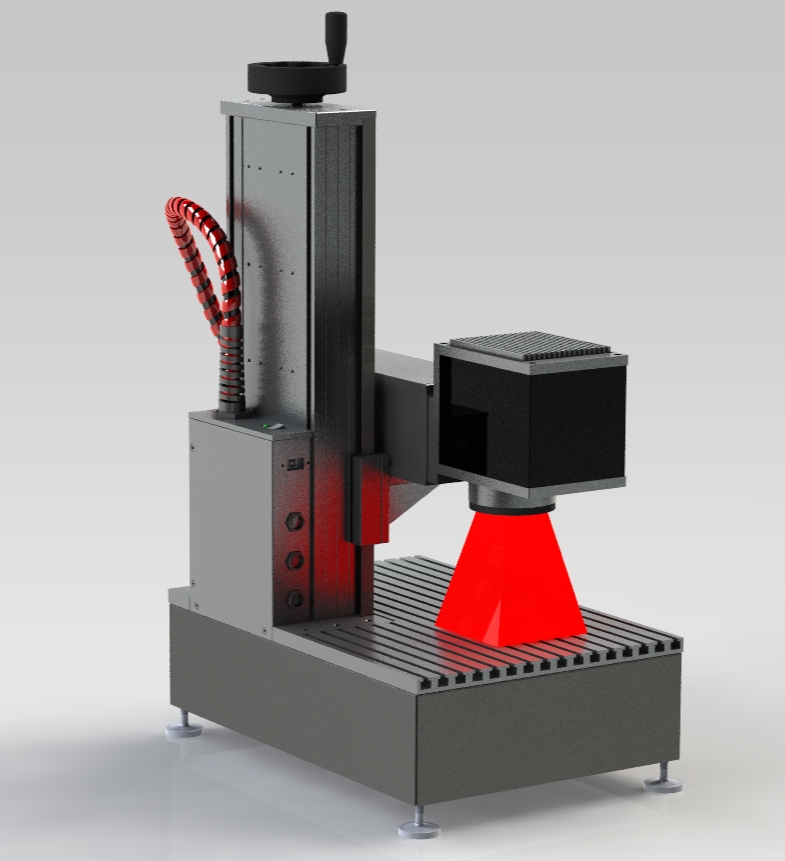

Вот такой в проекте, может у кого есть замечания или дельные предложения.. пока возможно внести небольшие изменения (по рабочему столу), все потроха внутри, никаких "соплей" подключение - только 220В питание и USB управление, выход разъемов на энкодер, педаль и оси Х,У.


Вложения

  • стан.jpg
    198,3 KB · Просмотры: 912
  • стан1.jpg
    170,4 KB · Просмотры: 926

halkru

Константин

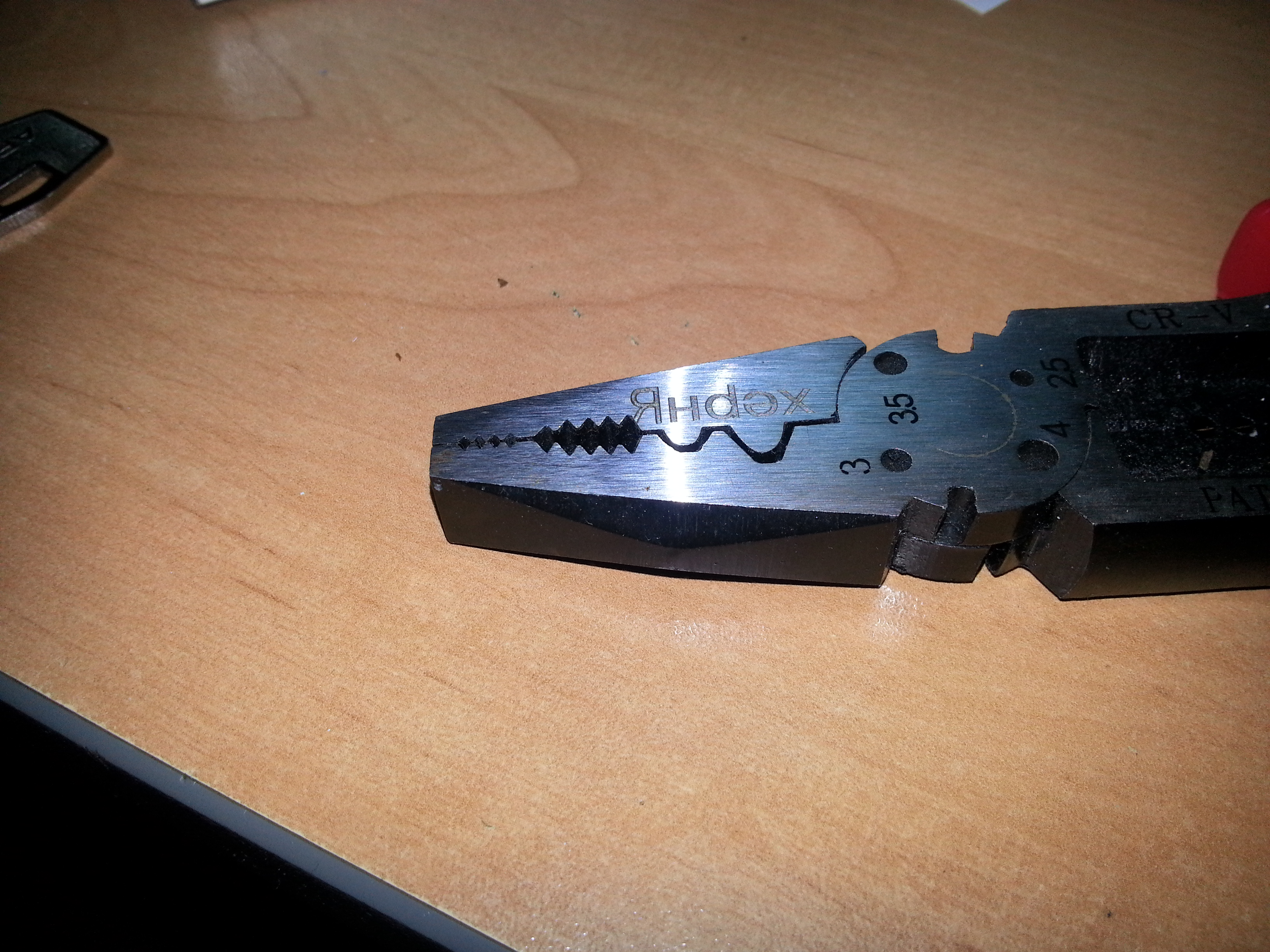

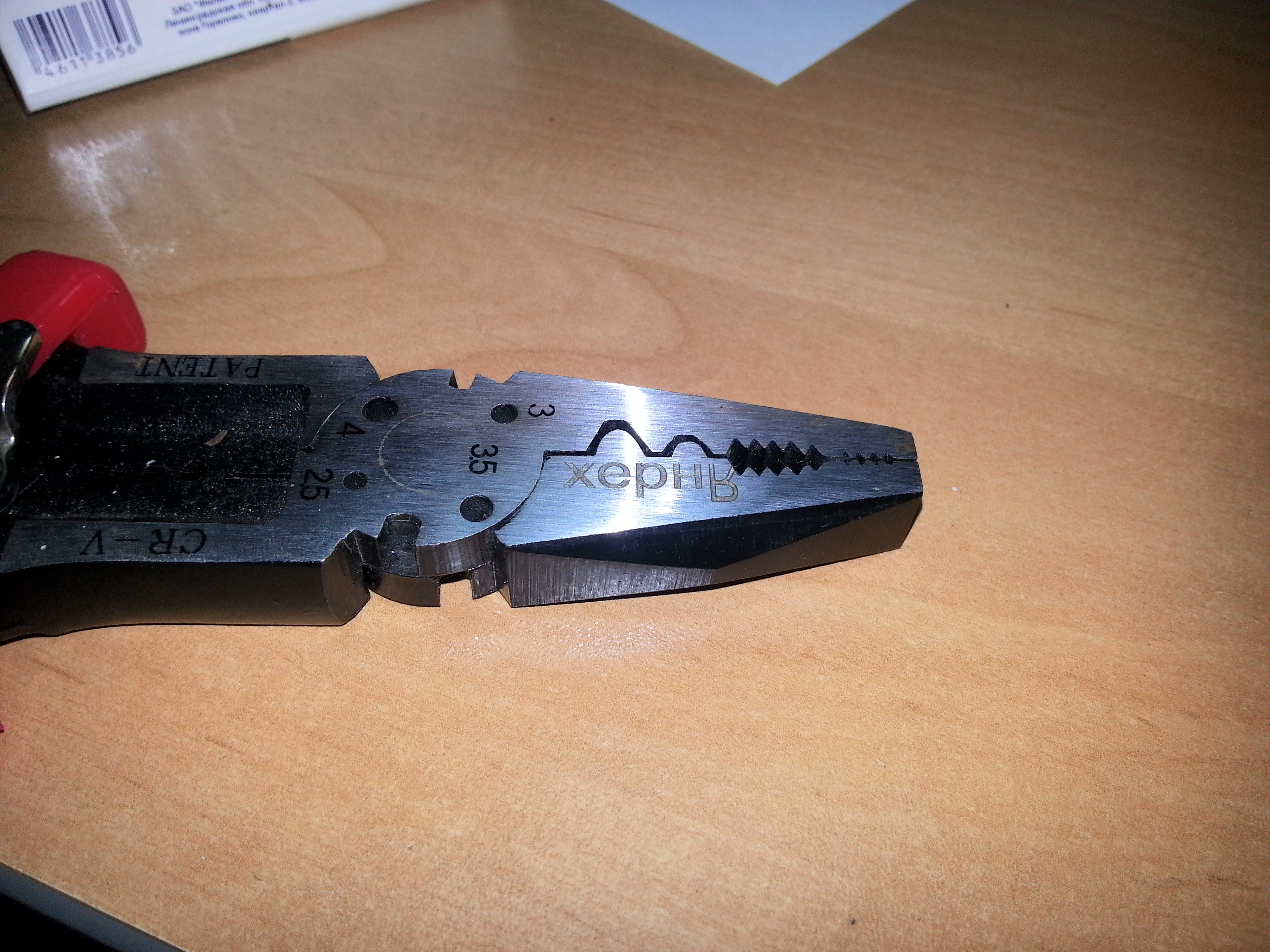

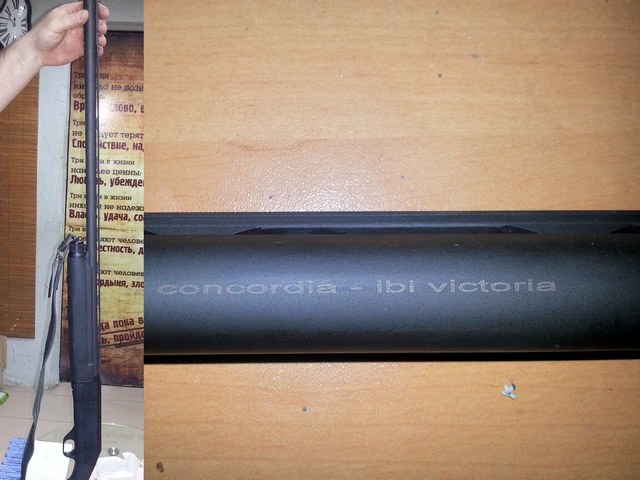

Первые пробы (гравировка по "пассасижам" :) )


Вложения

  • 20121102_152510.jpg
    2,8 MB · Просмотры: 1.134
  • 20121102_152521.jpg
    2,7 MB · Просмотры: 1.025

halkru

Константин

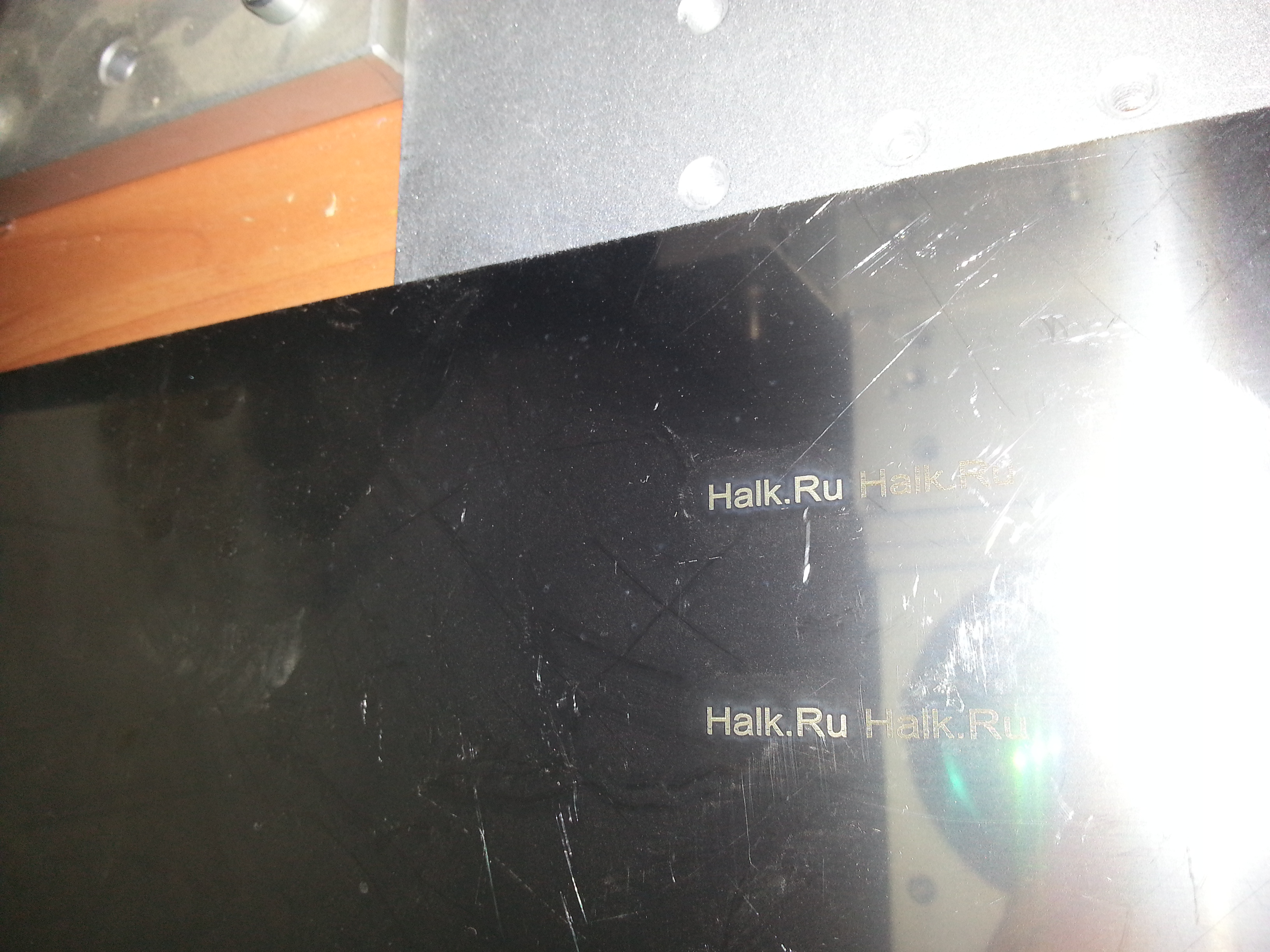

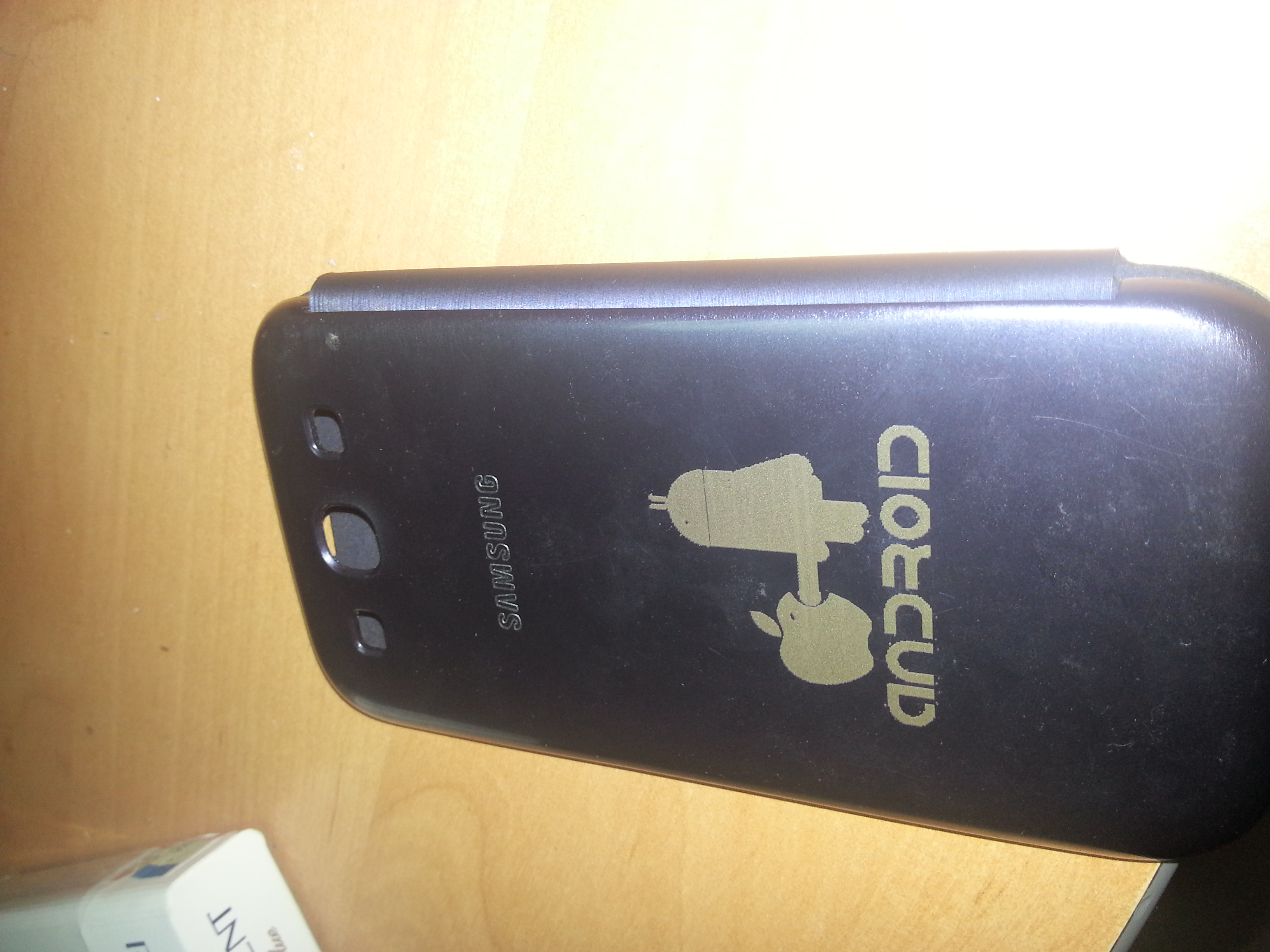

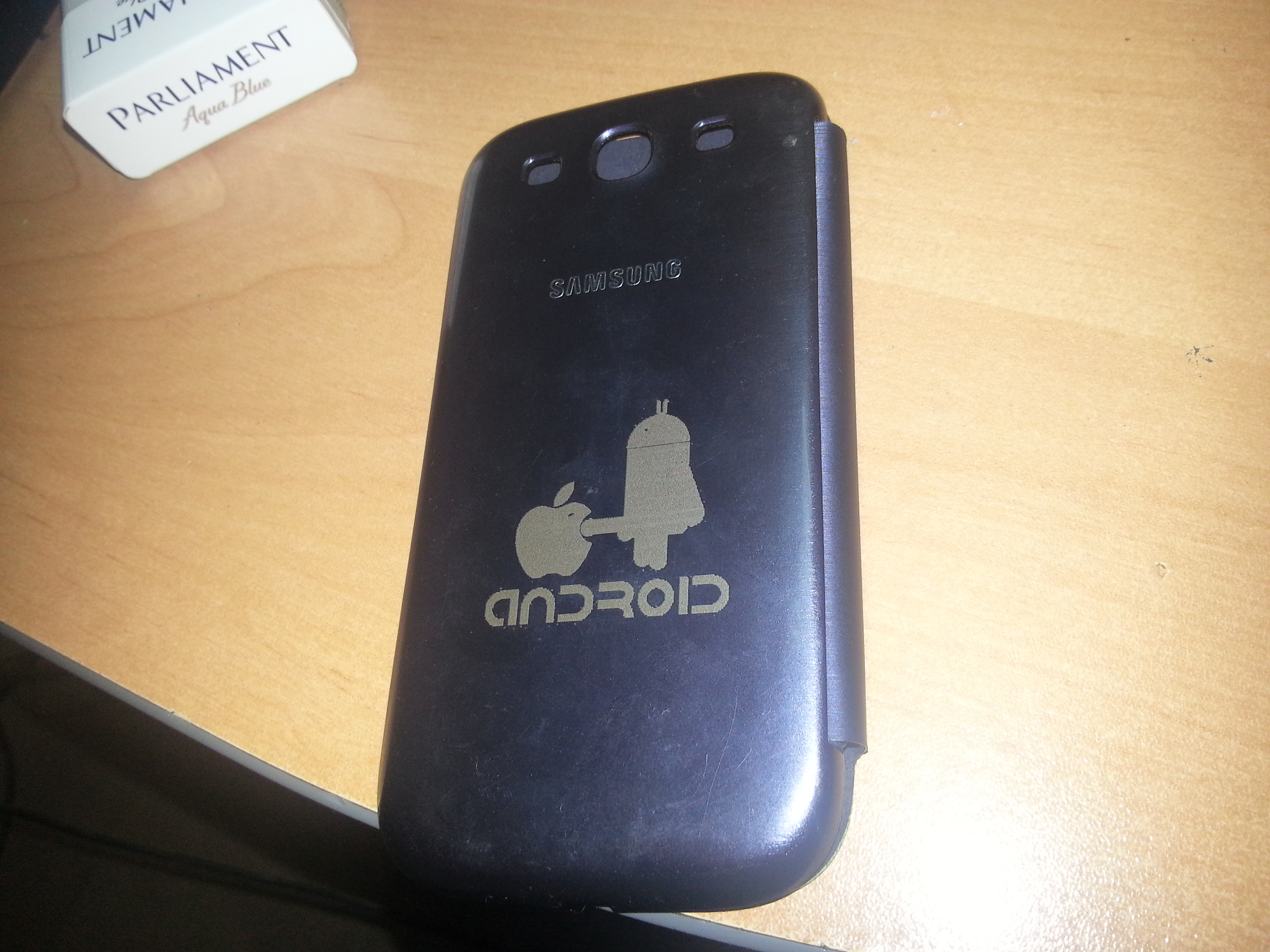

Гравировка на крышке телефона


Вложения

  • 20121031_193254.jpg
    2,2 MB · Просмотры: 1.174
  • 20121031_193308.jpg
    1,7 MB · Просмотры: 1.071

halkru

Константин

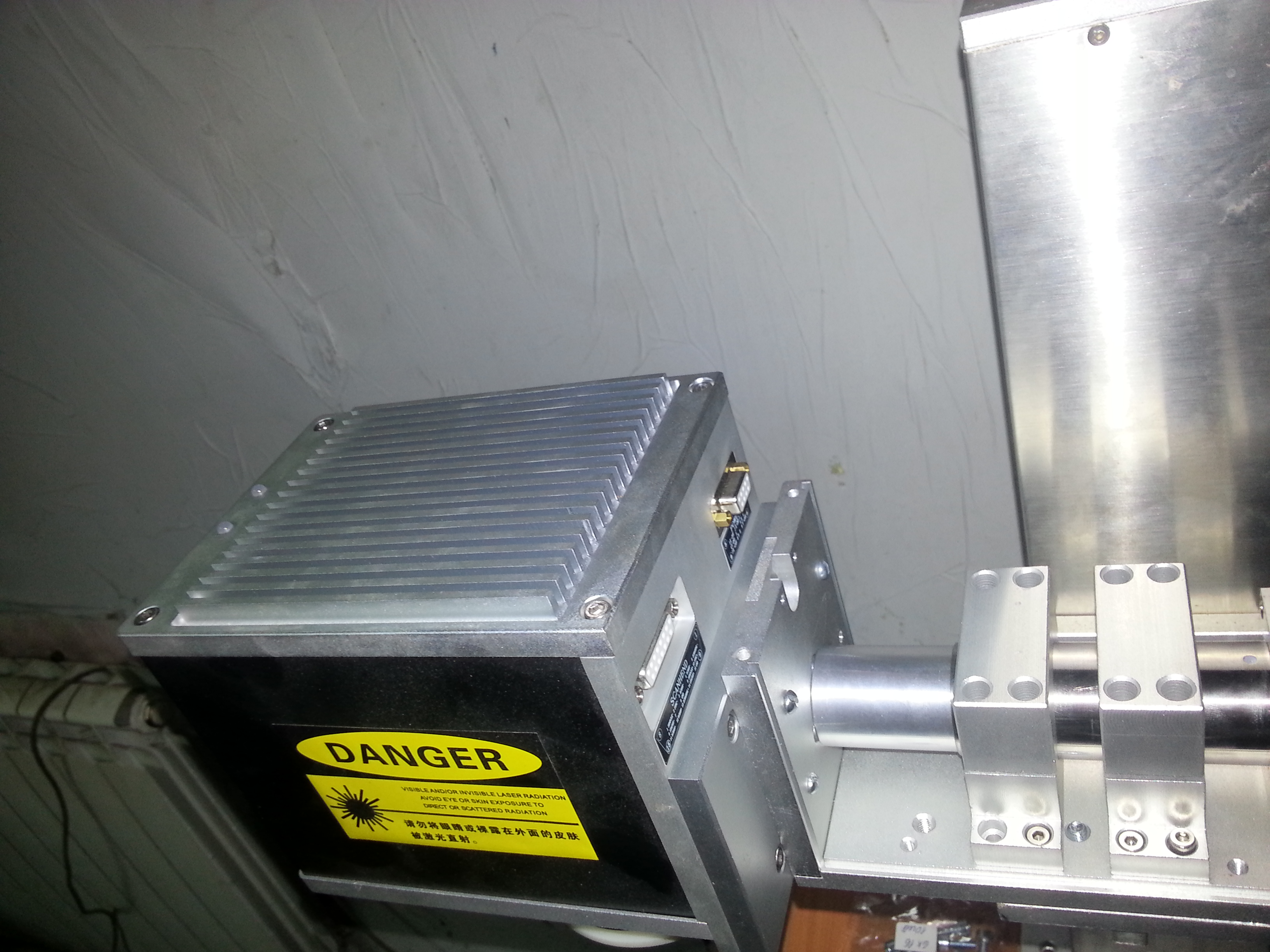

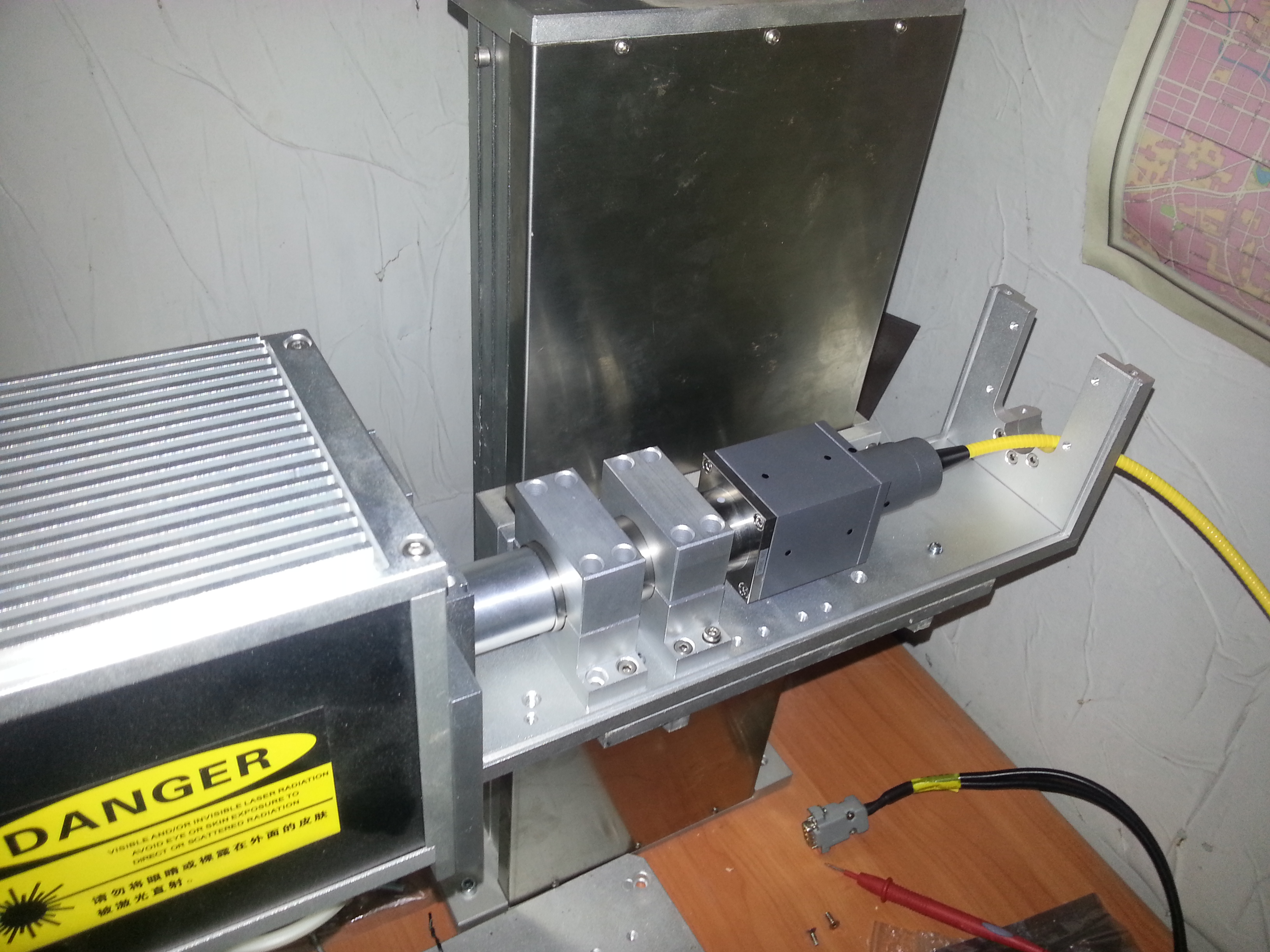

Некоторые реальные внутренности


Вложения

  • 20121030_130853.jpg
    1,7 MB · Просмотры: 1.149
  • 20121030_130848.jpg
    1,9 MB · Просмотры: 1.084

halkru

Константин

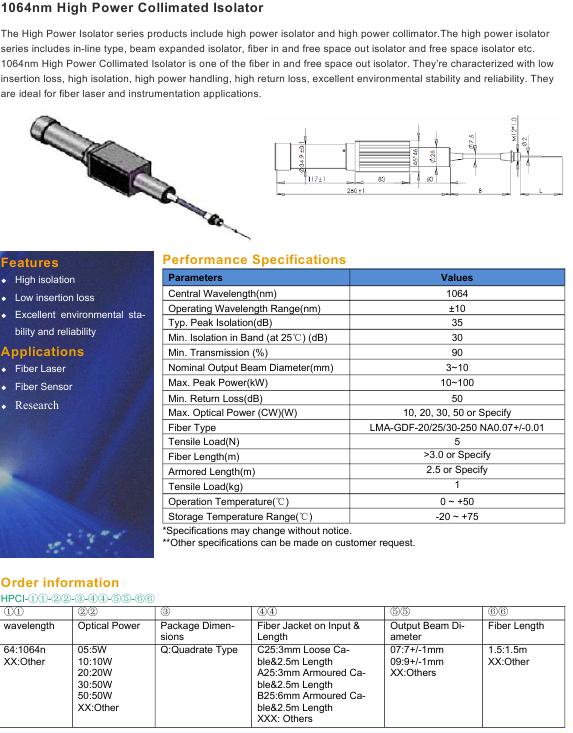

Спецификация на коллиматор-изолятор


Вложения

  • 1064nm-High-Power-Collimated-Isolator_1_cr.jpg
    87,8 KB · Просмотры: 953

halkru

Константин

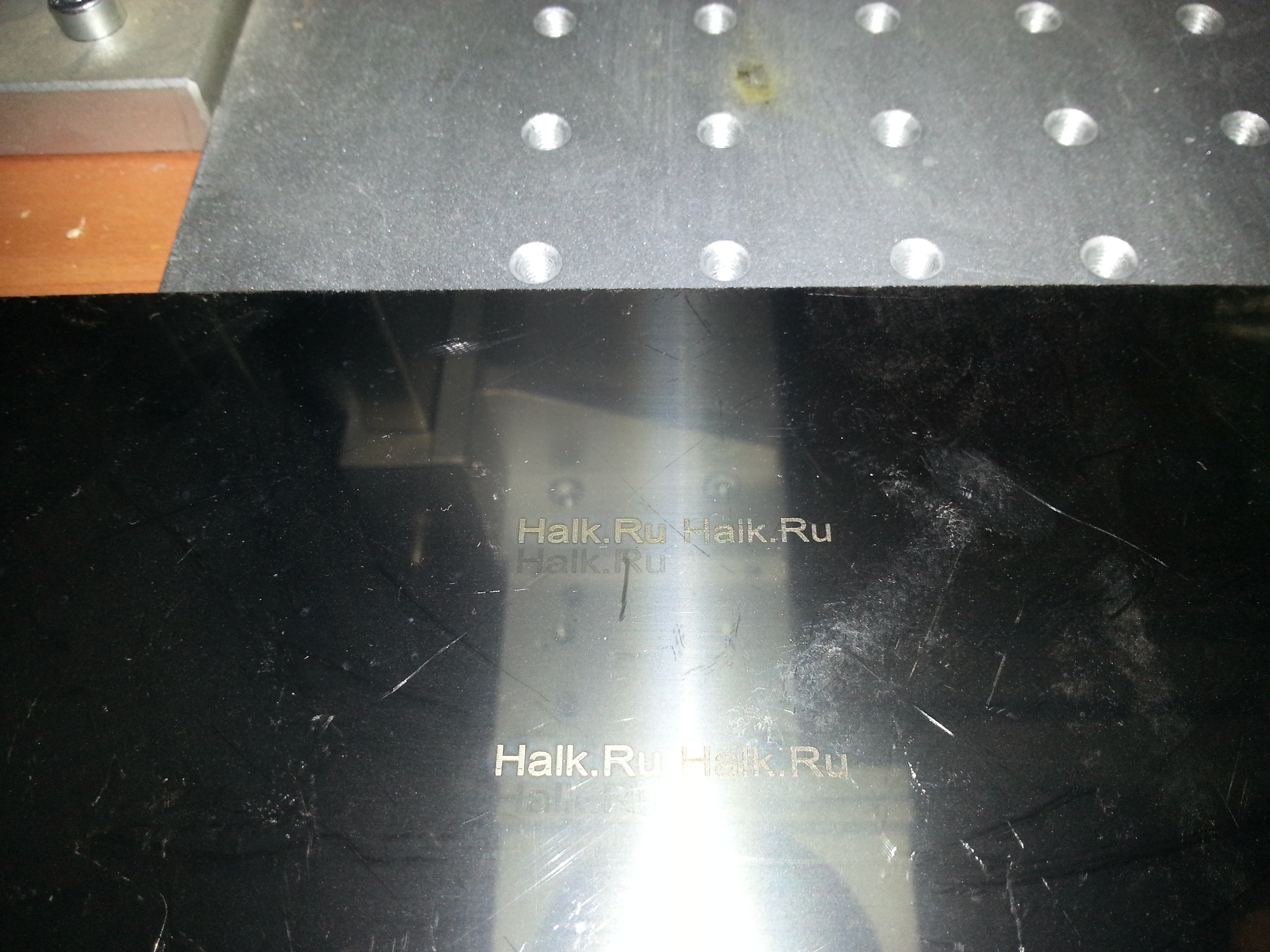

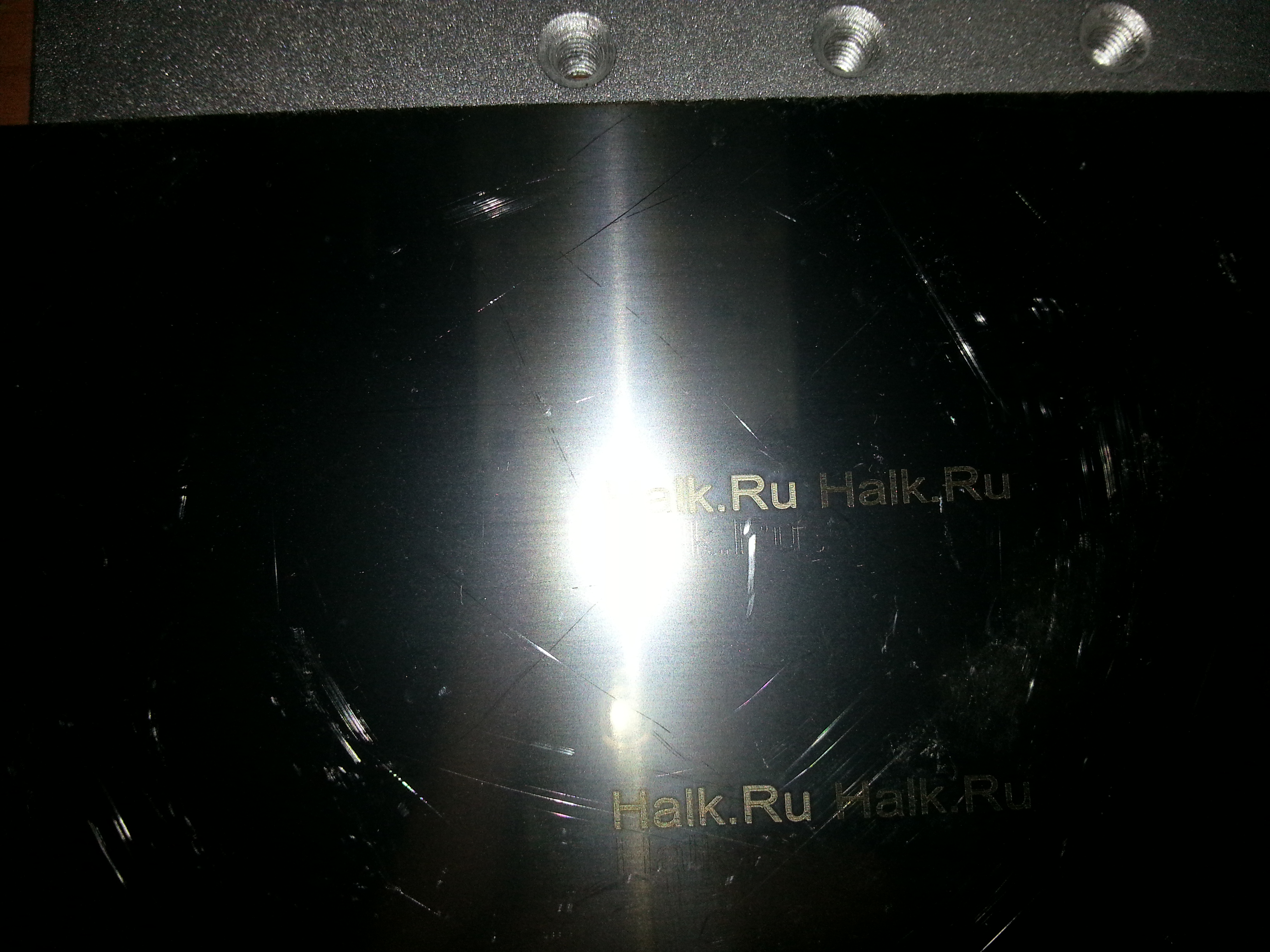

Гравировка по нержавейки с разными параметрами


Вложения

  • 20121102_172604.jpg
    2,4 MB · Просмотры: 942
  • 20121102_172630.jpg
    2 MB · Просмотры: 1.058
  • 20121102_172635.jpg
    2,2 MB · Просмотры: 920
