Параметры Halk 3020

[farit]

О! именно! машинные координаты! там же видно z - 308 - далеко за полем обработки. станку надо найти свои физические нули. в верхнем правом углу (пост №6) M.coor (не W.coor, который можно вручную обнулить) стоит равным 308 при лимите для станка -60 ... 0
да, наверное именно так можно развернуть название вкладки



[farit]

ошибся в предыдущем посте - в верхнем ЛЕВОМ углу



[Nikolaevsk]

Именно так.
М это Mashine, W это Work.
Машинные и Рабочие системы координат. Машинные нули по другому называют абсолютными, или "домом" (Home).
Если станок не едет в дом, отключайте лимиты и если проблема исчезнет можно либо работать как есть, либо искать причину и исправлять. Либо переместить в машинные нули вручную.



[farit]

А были попытки "прийти в дом"? Пока только вручную, судя по постам, обнулялись рабочие координаты



[all59]

Прошу прощение за отлучку (предновогодние хлопоты) сейчас буду пробовать Ваши советы и отпишусь.



[all59]

Дощелкался..... пропала верхняя часть экрана (обнуление, пуск, стоп, симуляция и тд.) как вернуть не знаю.С клавиатуры подогнал все оси к концевикам, сехал с них, Как обнулить M.Coor ?



[all59]

Экран вернул, Как обнулить M coor.???



[farit]

хм... пост №15 в ЭТОЙ ветке, все операции пройти, чтобы увидеть и понять. если не идет в "дом" - тогда хуже, искать придется. калибратор горит зеленым, как я понял, если инструмент можно откалибровать. у меня изначально стол "ушел" за свои физ пределы, собрали видимо так или я накрутил. можно вывести вручную, поближе к нулю, только поднимать по z надо при выключенном питании, вручную, крутилкой, а опускать программно, с панели ручного управления NC. только думается мне, что это лишнее, надо загнать в ноль как описано выше, пост 15.
это и будет

Как обнулить M coor.???



[farit]

не помешает также проверить настройки NC в части высоты калибратора и величины отскока после калибровки (иначе откуда 35 по z?). а потом можно будет, когда все наладится, и калибратор сточить мм до 8-10, не более, только бы магнит не выпадал



[farit]

у Вас сейчас ноль (поверхность заготовки) стоит на 273 при лимите у машины 60 (от -60 до 0), согласитесь - многовато?!



[farit]

и еще немного - на Вашем скриншоте видно, что цель (крестик - "кончик фрезы") по горизонтали где-то в середине рабочего поля, где Вы хотели провести пробную резьбу, а по вертикали крестик гораздо выше стола, чуть ли не пол метра, а должен быть в пределах зеленого "бруска", что на экране NC. и проверьте высоту рельефа (разница между макс и мин) - может там слишком много? в смысле более 60? или заготовка очень толстая?



[all59]

Фарит, спасибо большое! Я так и сделал, отключив станок,вывел вручную 0 и впрограмме выставил крестик +- тудаже. Все встало на места. Теперь проблема, потерял на мониторе строку, ту что описал выше, никак не могу её найти, чтобы включить симуляцию иотколибровать z...



[farit]

все таки вручную... это конечно зря, хотя и можно. все же надо научиться программно выводить в ноль - оно точнее. а верхнюю строку сам неск раз терял - там какая то комбинация - стрл + z или что то еще, пробуй, там ничего страшного. а программно не получается чтоль выйти " в дом"? это все равно надо будет делать, скажем на следующий день или после сбоя какого. сам начинал без этого, потом понял как, теперь без этого никак



[farit]

хотел бы поправиться - на расстояние менее 60мм от нуля по m.coor надо было дойти вручную, а далее - программно, тут я запутался малость



[Nikolaevsk]

программные лимиты по Z на фрезере выставлять не имеет смысла, Вы же не будете их менять каждый раз при смене фрезы? а фрезы разный вылет имеют. Если и ставить лимит по Z то заведомо больший, в размере полного хода каретки по Z а это больше чем 60.
Самый простой способ все вернуть это снести NC Studio, почистить папки вручную и установить заново. Переустанавливать драйвера не понадобится.



[all59]

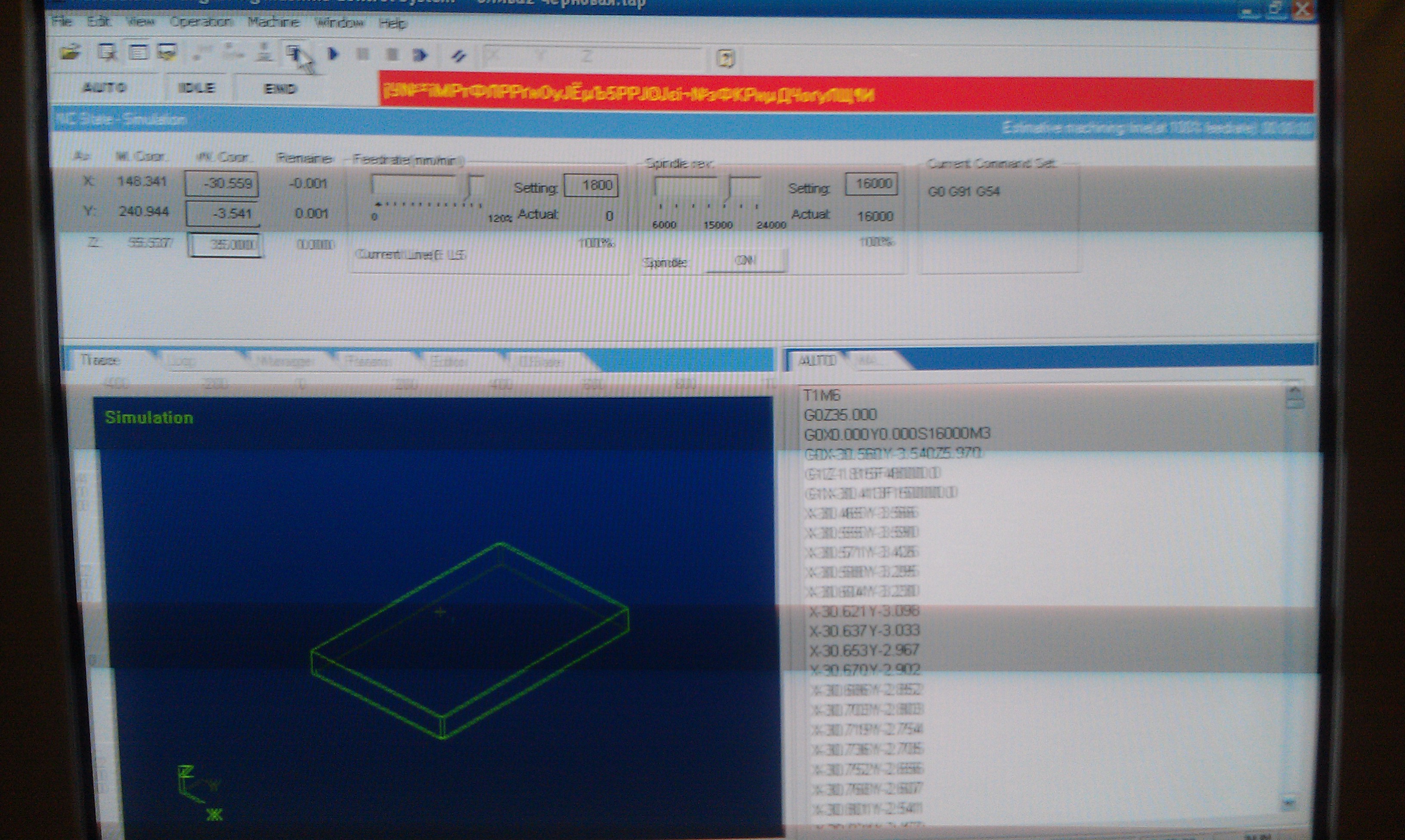

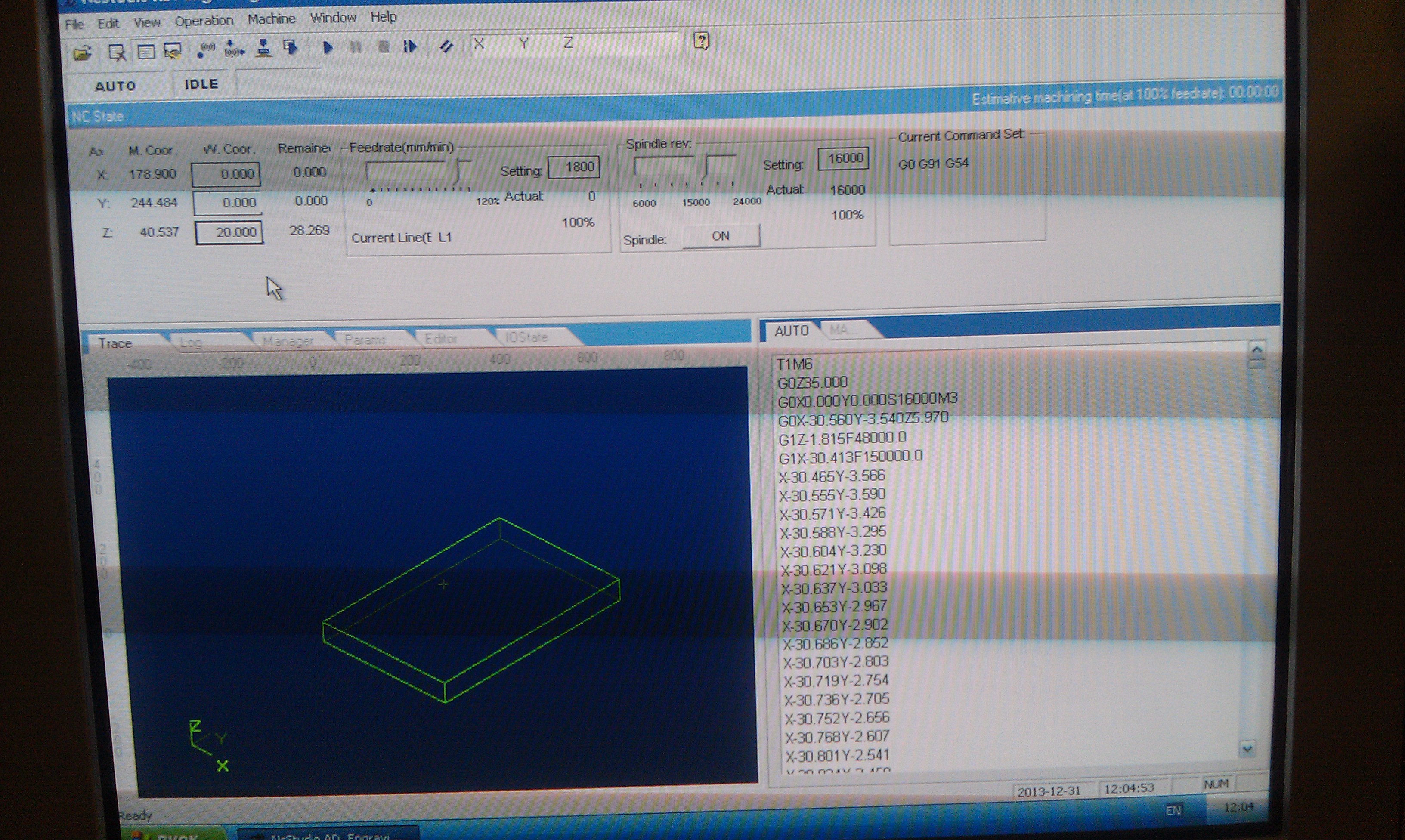

Доброго Вам утра и с наступающим!Высылаю фото, на первом экране значения координат до нажатия кнопки симуляции, на втором после. Я уже потерял сон, наверное и до палаты №6 недолго....!



[Nikolaevsk]

лимиты отключали?
в каком расширении сохраняли УП? (постпроцессор какой использовали)



[all59]

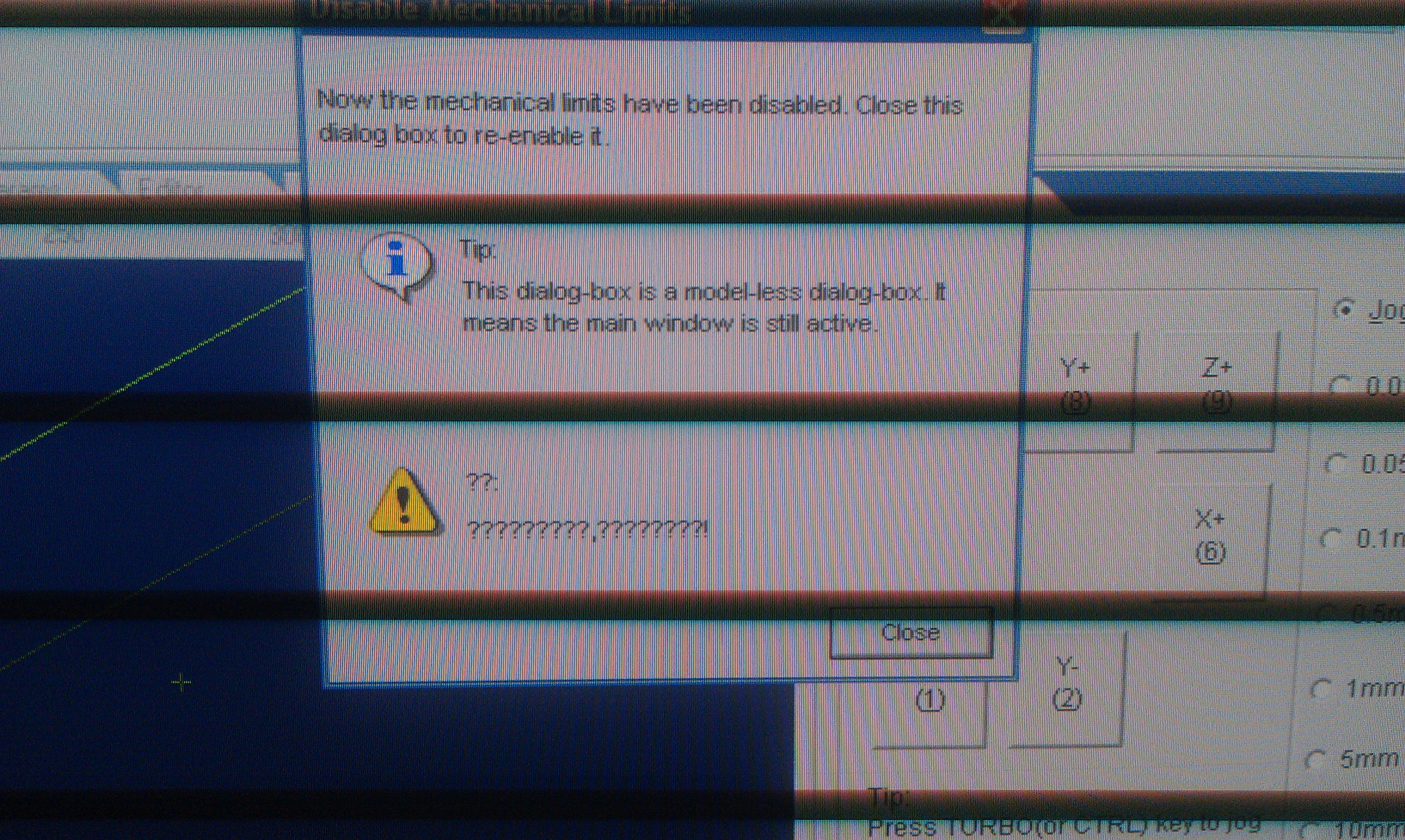

Лимиты почемуто не отключаются. Захожу в Operation жму нижнюю строку, вылезает вот такое окно.Какой процессор незнаю где посмотреть.



[Nikolaevsk]

ну судя по надписи они отключились.
постпроцессор в Арткаме при сохранении УП надо выбирать G-Code(mm).tap
если выбрать не подходящий постпроцессор, студия будет ругатся на неизвестные ей команды.



[all59]

Нажимаю рукой на конечники, по Z срабатывает, а по X,Y молчат.
