Делюсь опытом Постройка лазерного станка 2000х3000 мм для раскроя пвх.

[halkru]

На пути увеличения добавочной стоимости на Российской стороне, принято решение о самостоятельной сборке на месте заказчика лазерного станка с полем 2х3 метра. Делимся опытом, чертежами, тех. решениями.
Приглашаем к обсуждению заинтересованные стороны и профессионалов этого дела..))



[halkru]

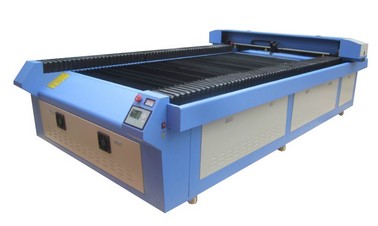

За основу берем станок 1325 с открытым порталом



[halkru]

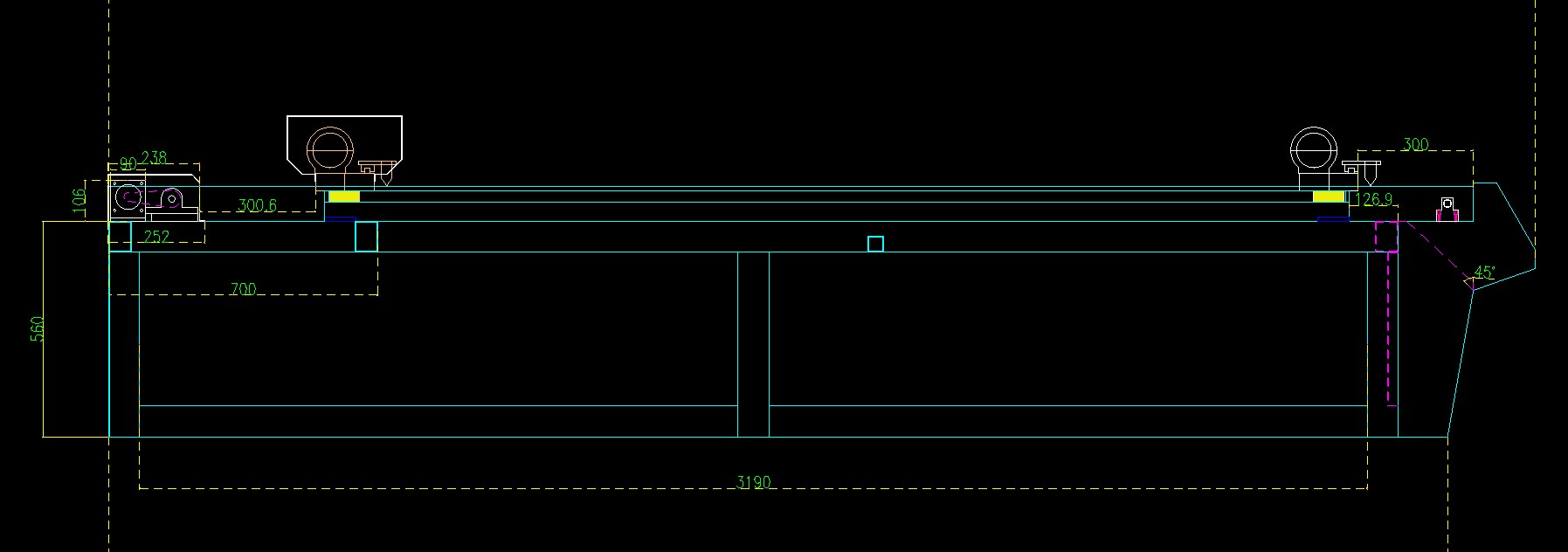

Есть некоторые чертежи



[halkru]

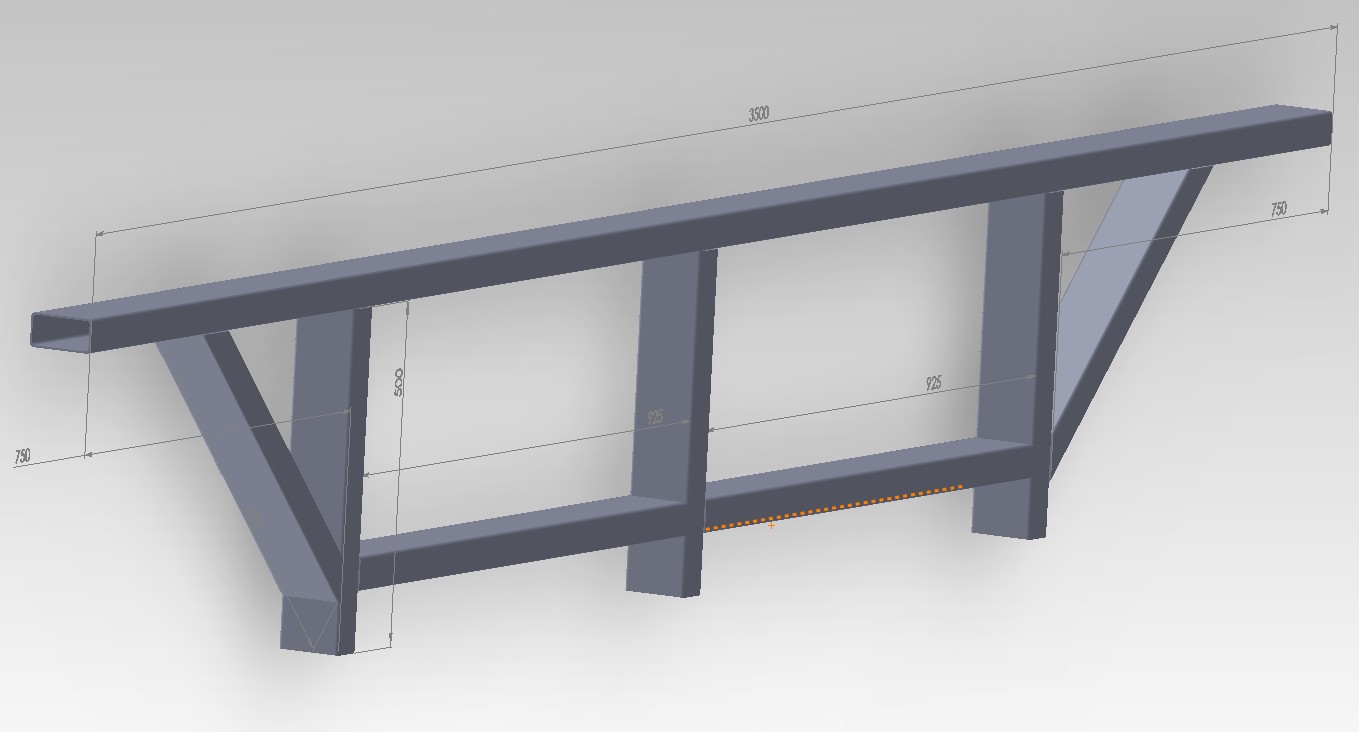

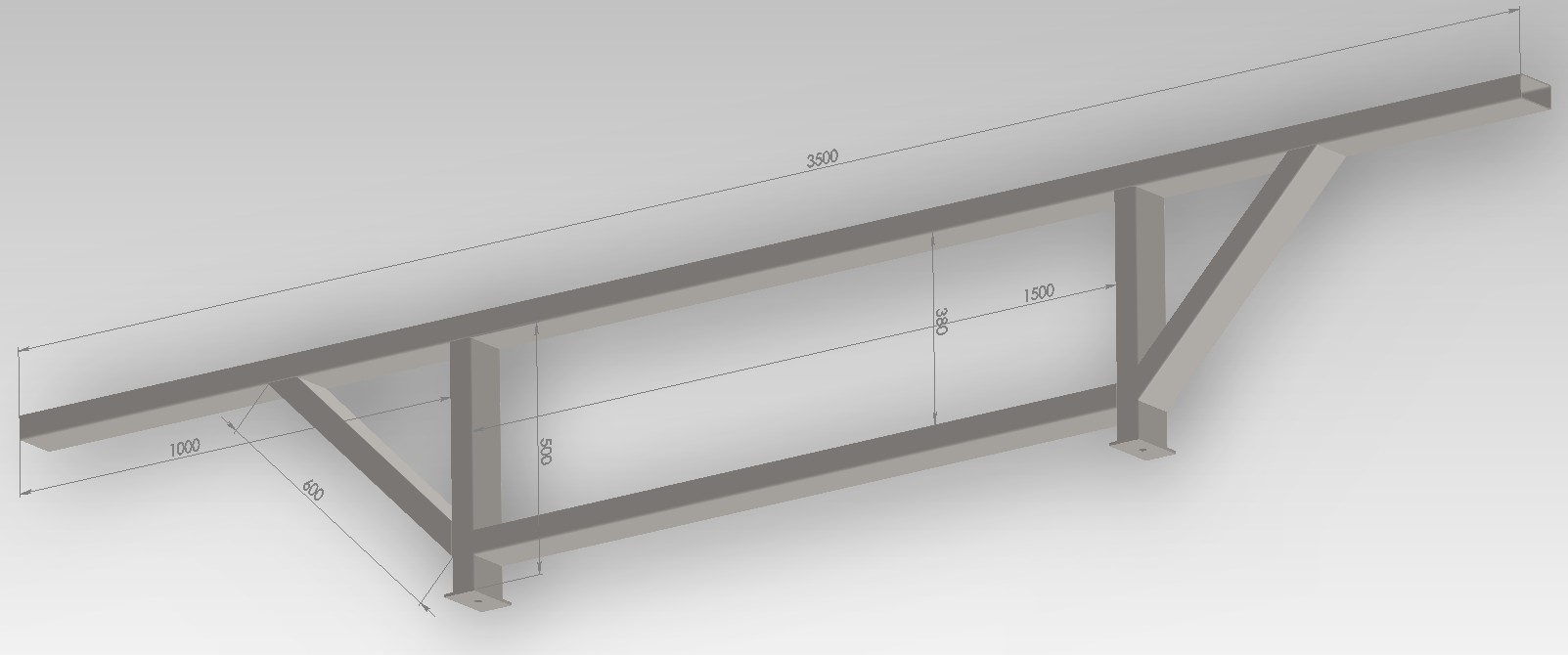

Свой будет такой, боковые стойки. Квадратная труба 100х50 мм, стенка 6... вес констр 53 кг.



[halkru]

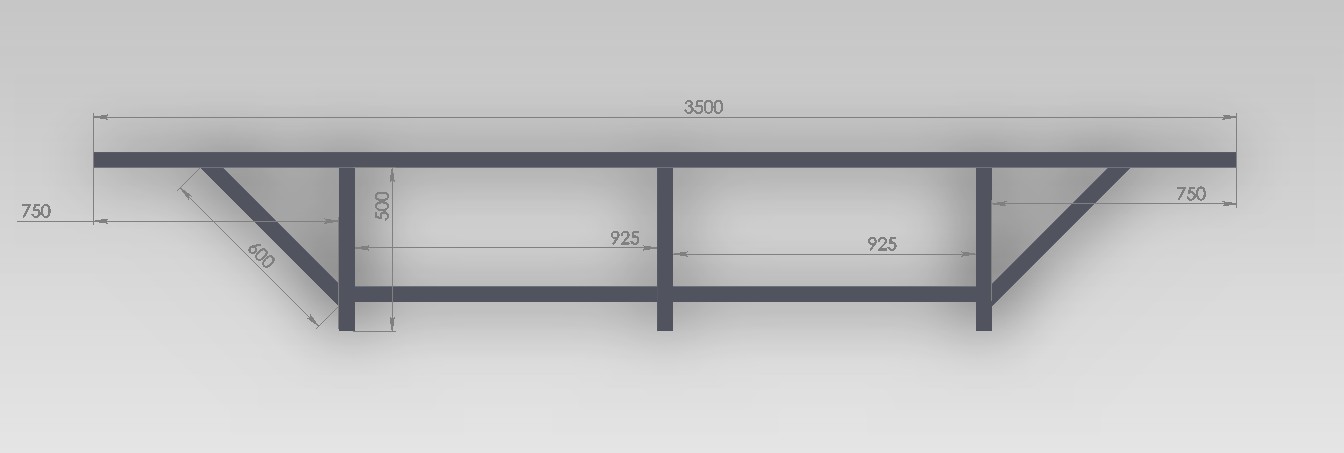

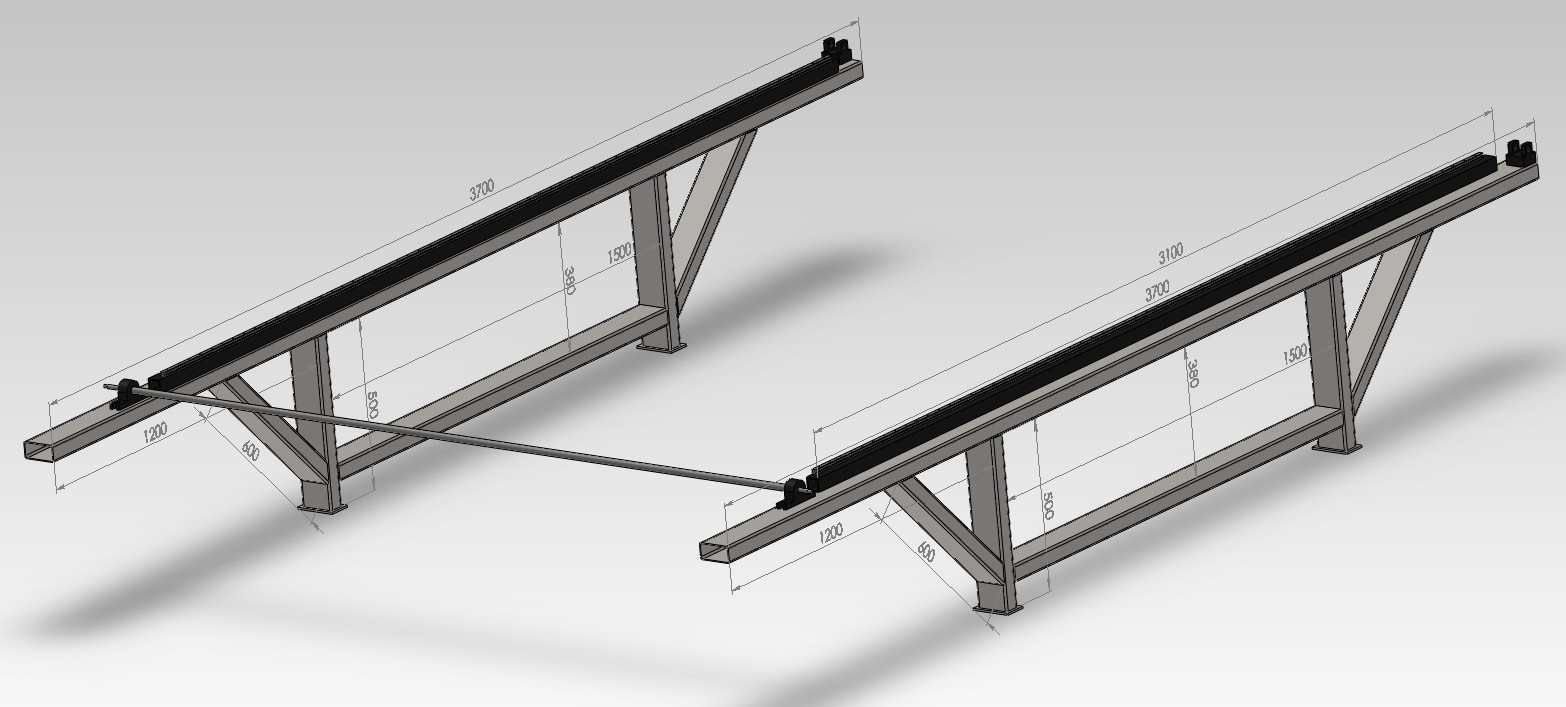

Решили другой вариант, с возможностью крепления колес



[halkru]

Дальше



[halkru]

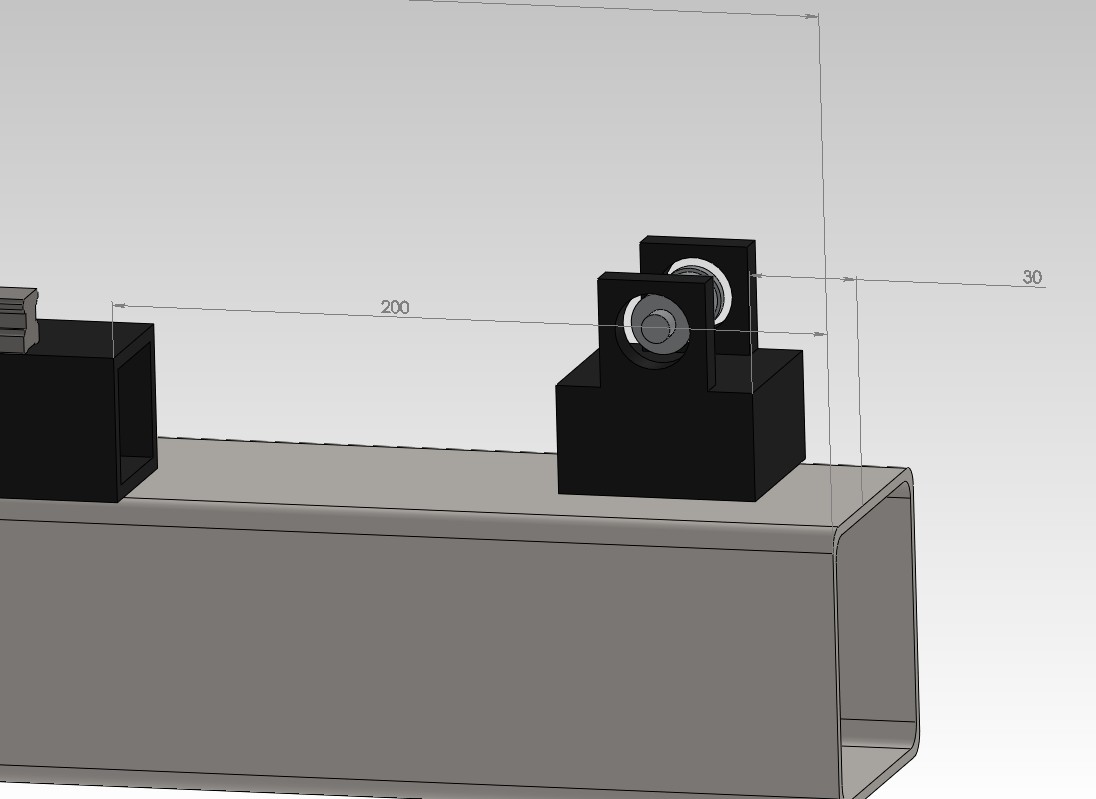

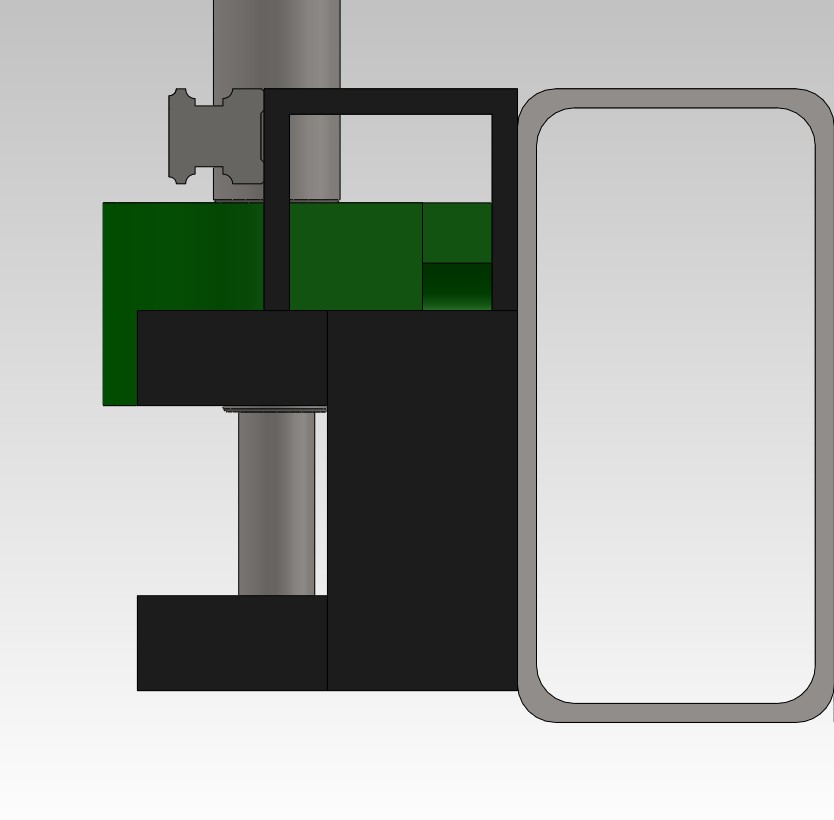

Олег.. И как разместить при смене профиля?
Было при 100х50 стало при 80х80, если раньше достаточно было решить на стороне редуктора в одном месте, теперь в 4х..



[halkru]

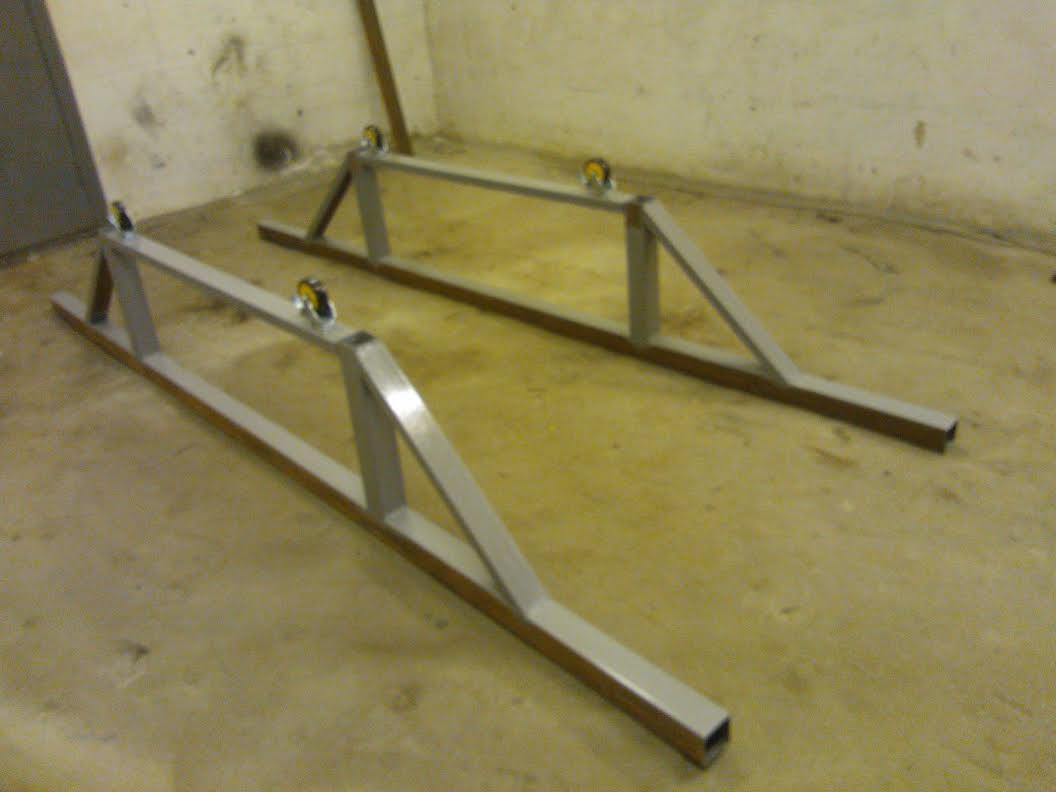

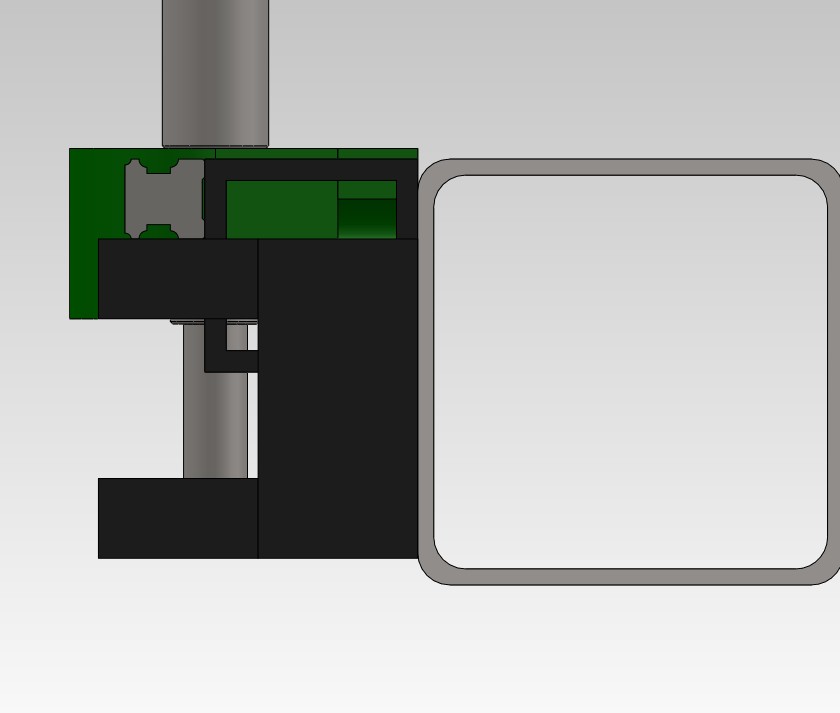

Сдвинулись )



[halkru]

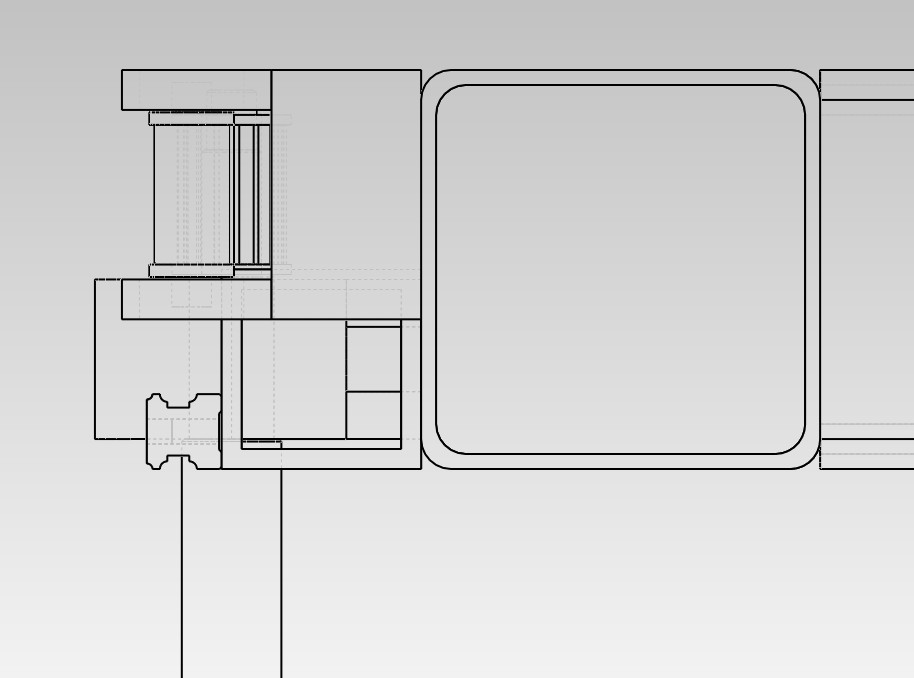

Облагорожено



[OlegK]

Олег.. И как разместить при смене профиля?
Было при 100х50 стало при 80х80, если раньше достаточно было решить на стороне редуктора в одном месте, теперь в 4х..

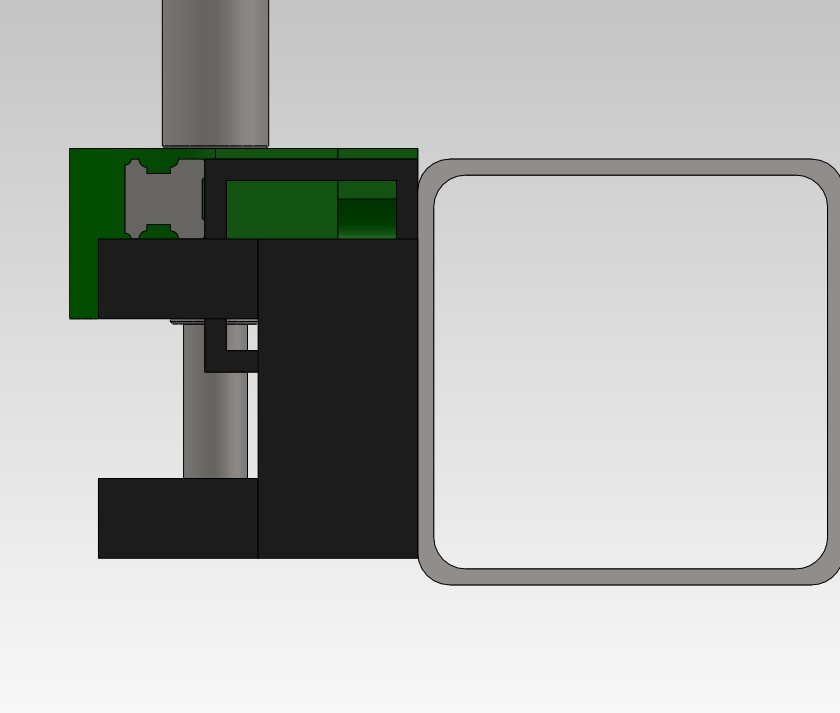

уложил на 80, тютелька в тютельку (миллиметр лишний) но по креплениям все подходит



[OlegK]

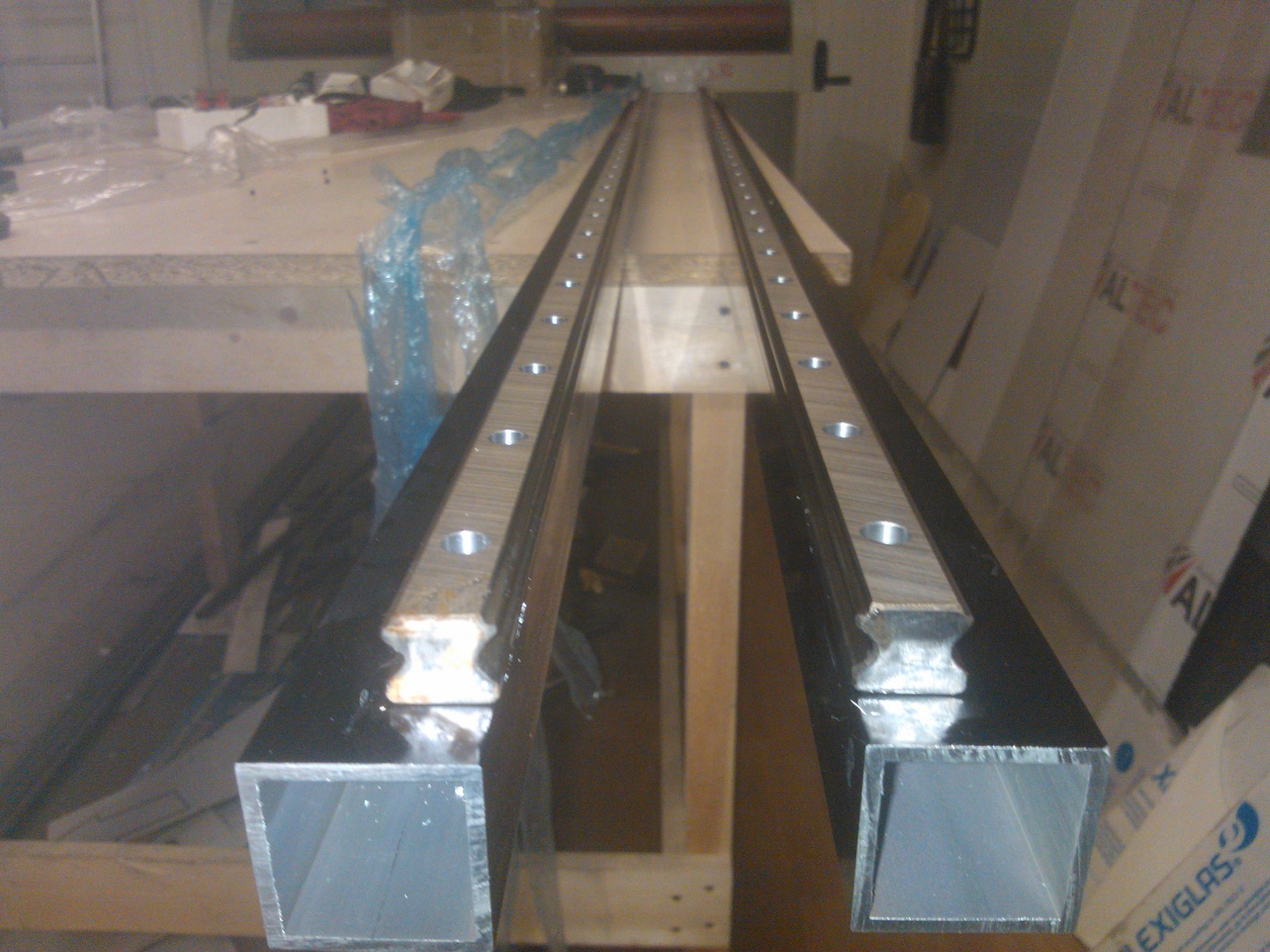

рельсы!! можно ехать



[halkru]

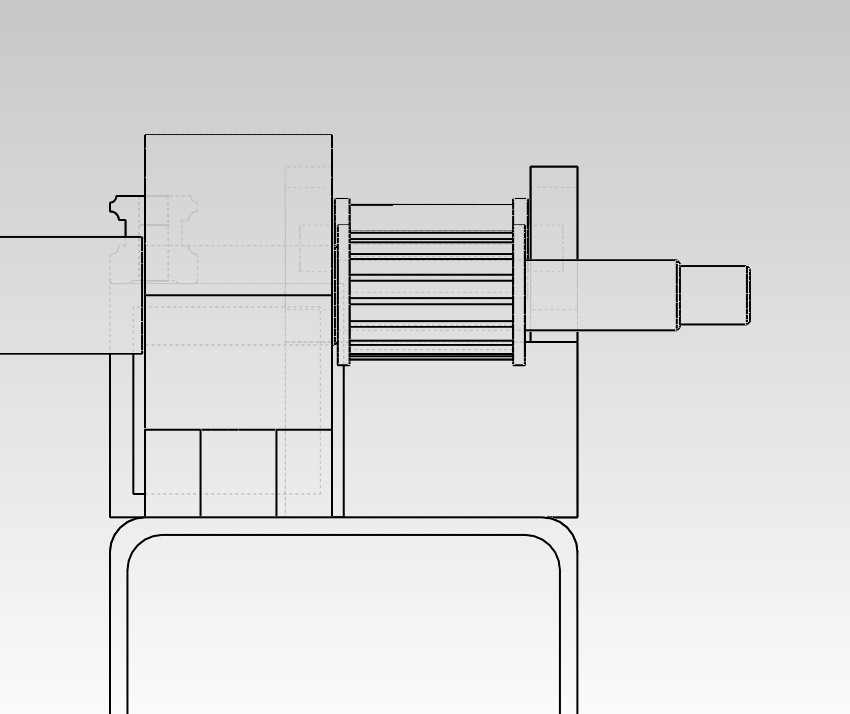

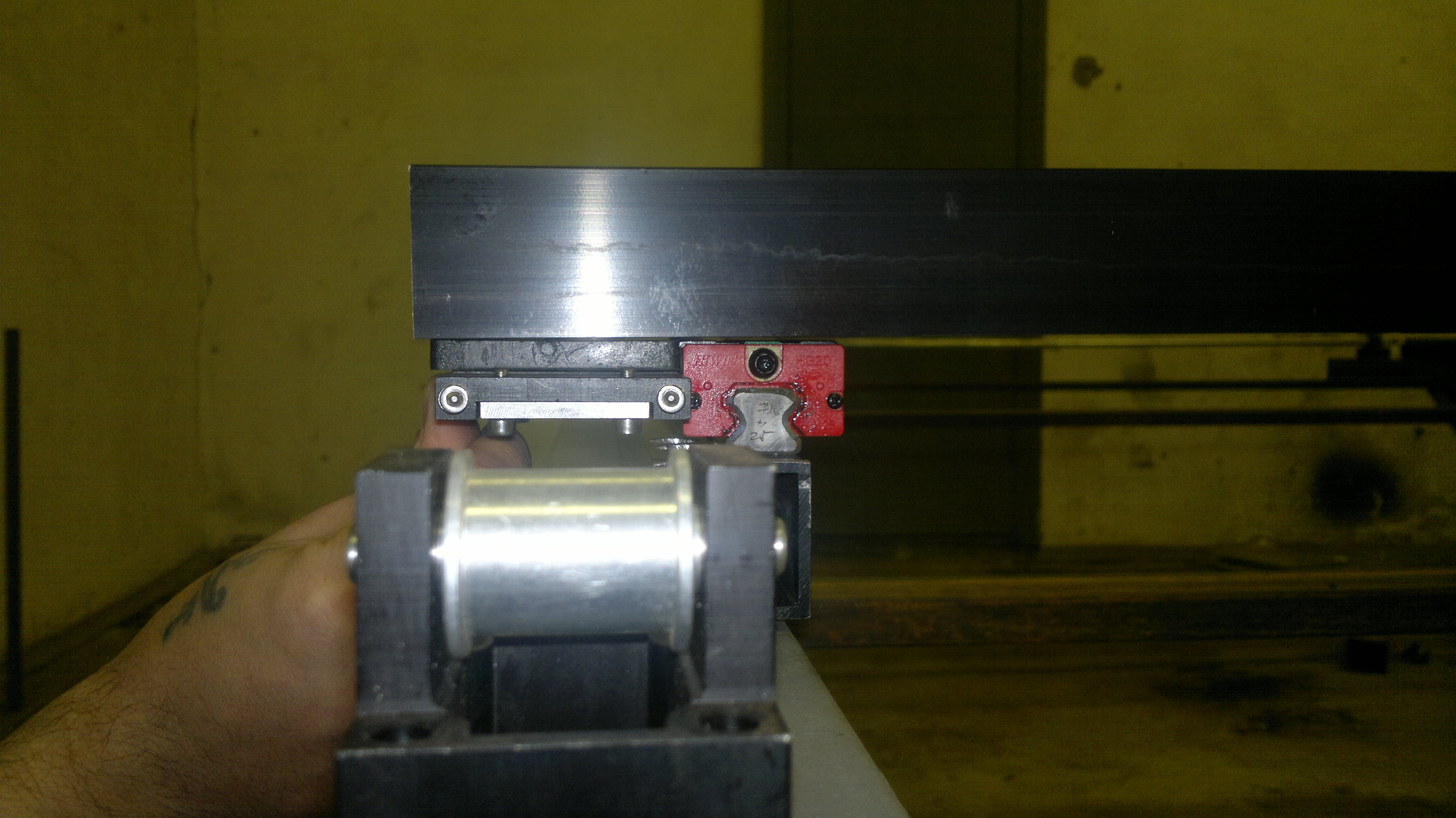

У меня так (согл кит чертежам шестерня не повисает), с короткой стороны, может сверить размеры вала?



[halkru]

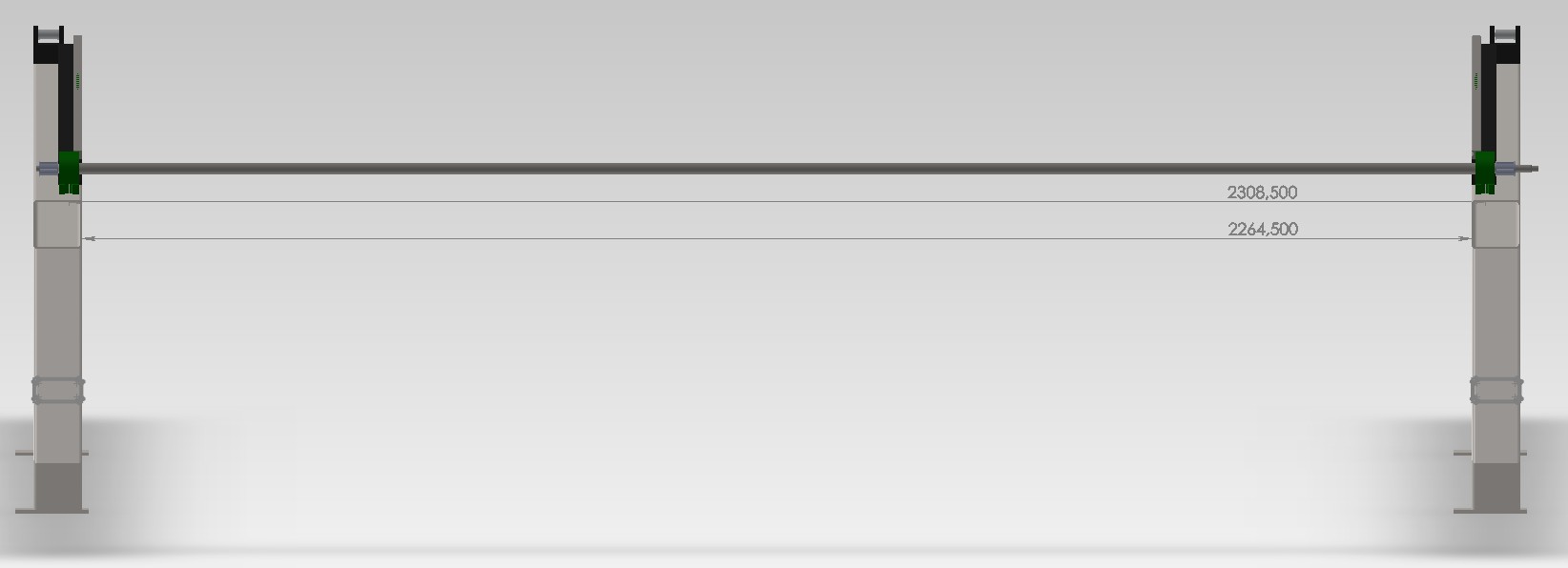

Концовка



[Влад_и_мир]

Сдвинулись )

Костя! Если я правильно понимаю, это две боковины, между которыми будет стол и будет ходить козловая балка (ферма)? Думаю, что не помешало бы сделать пару укосин от ножек к центру, дабы уравновесить ферму длина пролета была по 60 см. В противном случае в середине возможно провисание рельсов. И второе. Решение с колесиками очень удобно для перемещения, но в ножки я бы вварил болты с гайками, дабы, передвинув станок на место дислокации, была возможность отрегулировать стол по уровням.... Так как не факт, что пол будет идеально горизонтальным. То есть, на ножку наваривается пластина с гайкой и вкручивается болт на 22-24. ИМХО!



[halkru]

Спасибо за участие, обязательно учтем сказанное, далее ...



[OlegK]

в принципе так и получается. не понял третью картинку, что это?



[OlegK]

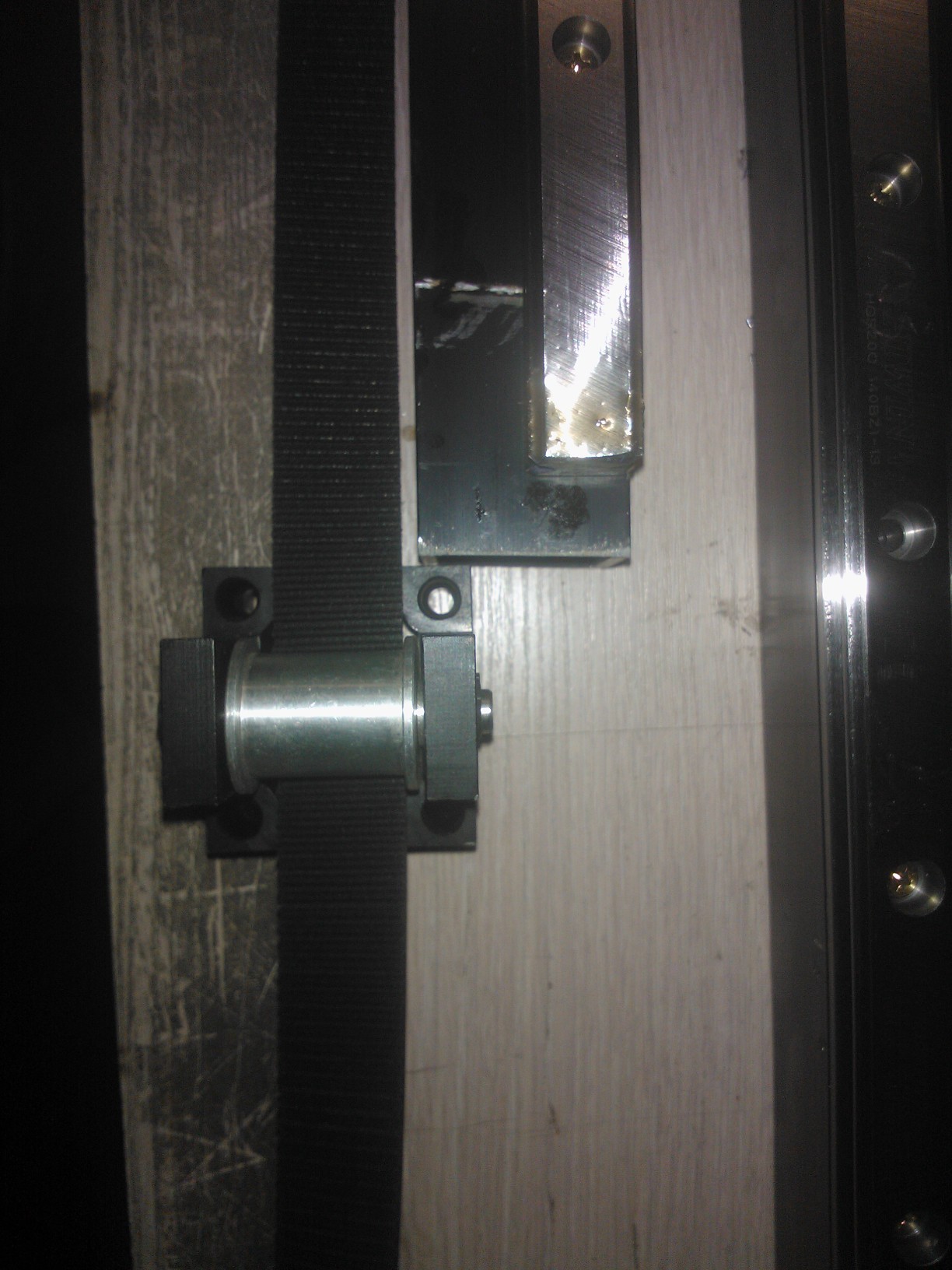

ремня на Y 17 метров, обмотаться хватит. возникает вопрос, когда X профиль встанет на подшипник, а замок ремня, я так думаю прикручивается к профилю, то он будет не в уровне с валом и натяжителем (это пока доводы, но вроде получается так((() выложу, отпишусь дополнительно.



[OlegK]

Костя! Если я правильно понимаю, это две боковины, между которыми будет стол и будет ходить козловая балка (ферма)? Думаю, что не помешало бы сделать пару укосин от ножек к центру, дабы уравновесить ферму длина пролета была по 60 см. В противном случае в середине возможно провисание рельсов. И второе. Решение с колесиками очень удобно для перемещения, но в ножки я бы вварил болты с гайками, дабы, передвинув станок на место дислокации, была возможность отрегулировать стол по уровням.... Так как не факт, что пол будет идеально горизонтальным. То есть, на ножку наваривается пластина с гайкой и вкручивается болт на 22-24. ИМХО!



[OlegK]

ножки планируются, просто болт как то не красиво, ищем токаря )))



[OlegK]

Спасибо за участие, обязательно учтем сказанное, далее ...

в принципе, так и получается
