Делюсь опытом Постройка лазерного станка 2000х3000 мм для раскроя пвх.

OlegK

Новый пользователь

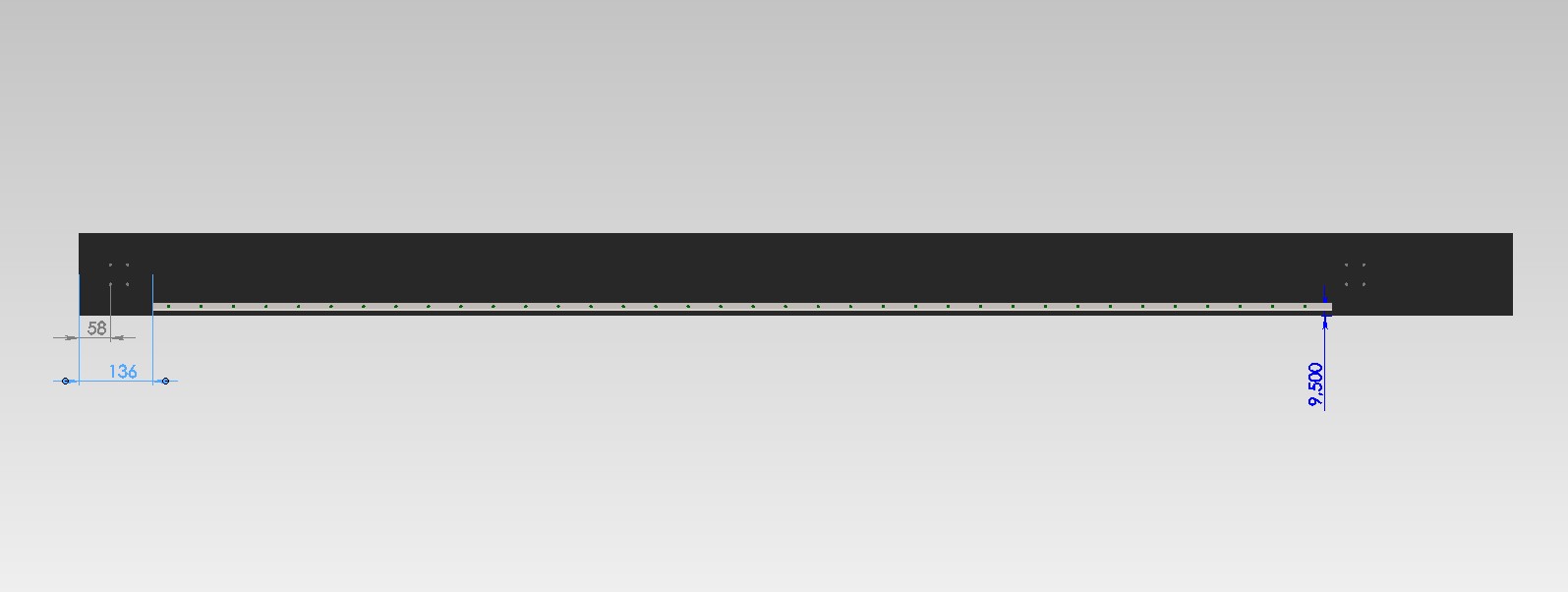

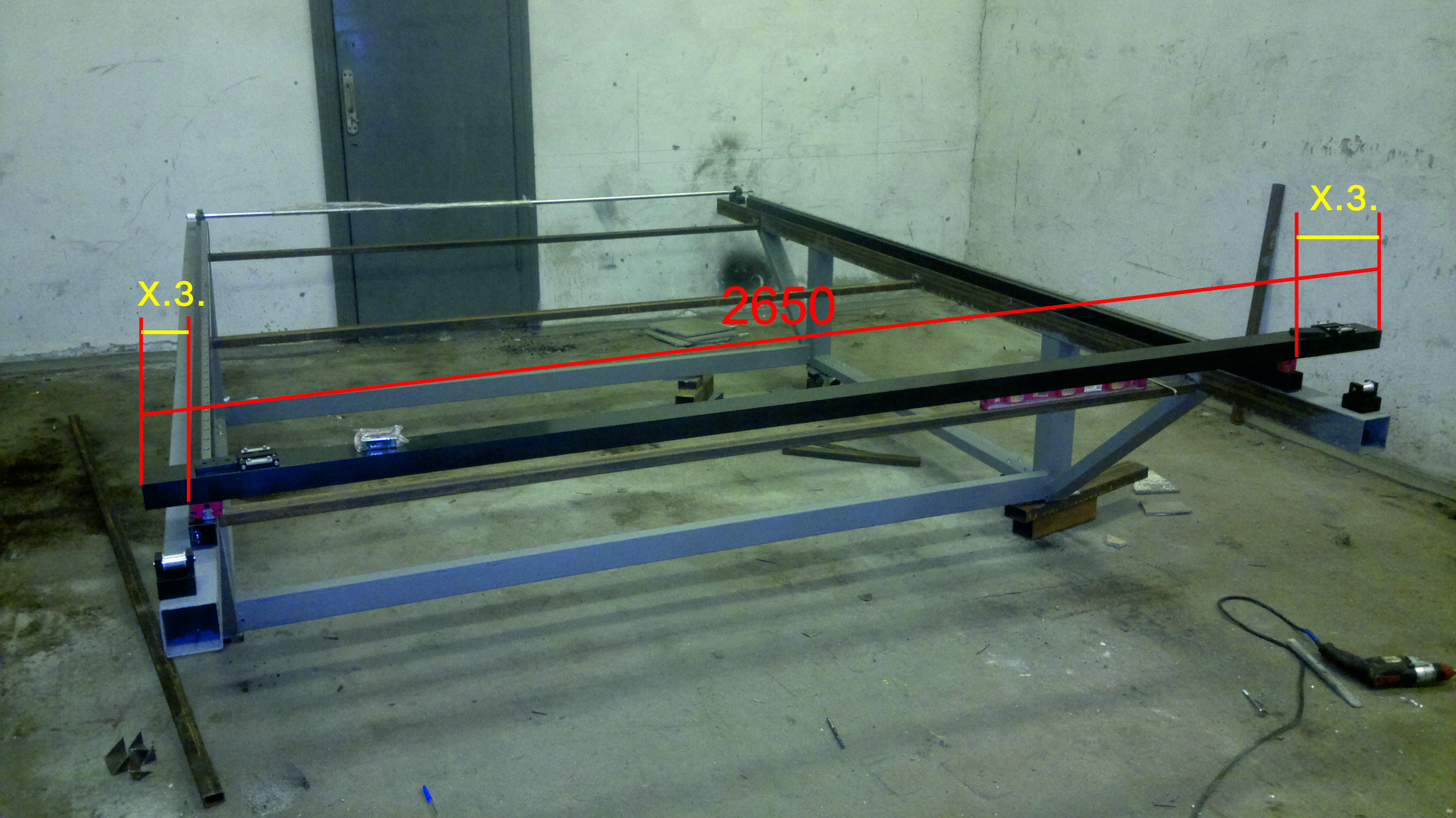

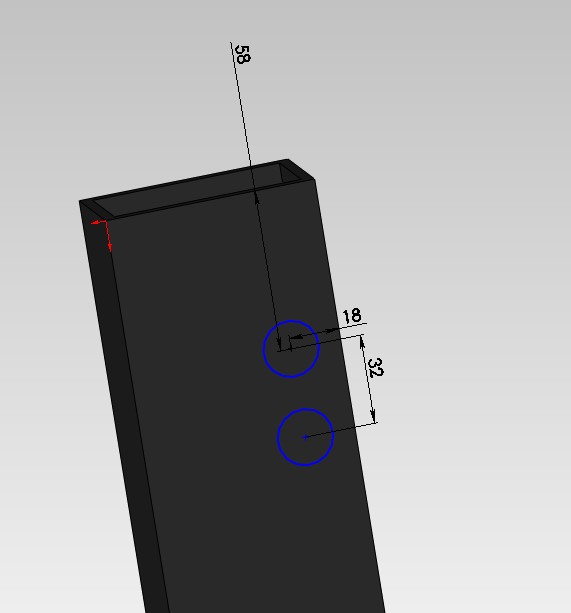

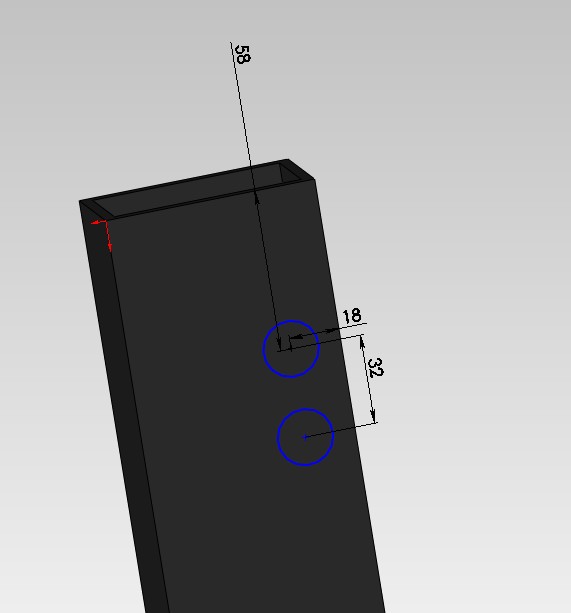

есть вопрос, из-за него дальше ничего не идет, все связано. вот эти расстояния??


Вложения

  • вопрос.jpg
    2,9 MB · Просмотры: 761

OlegK

Новый пользователь

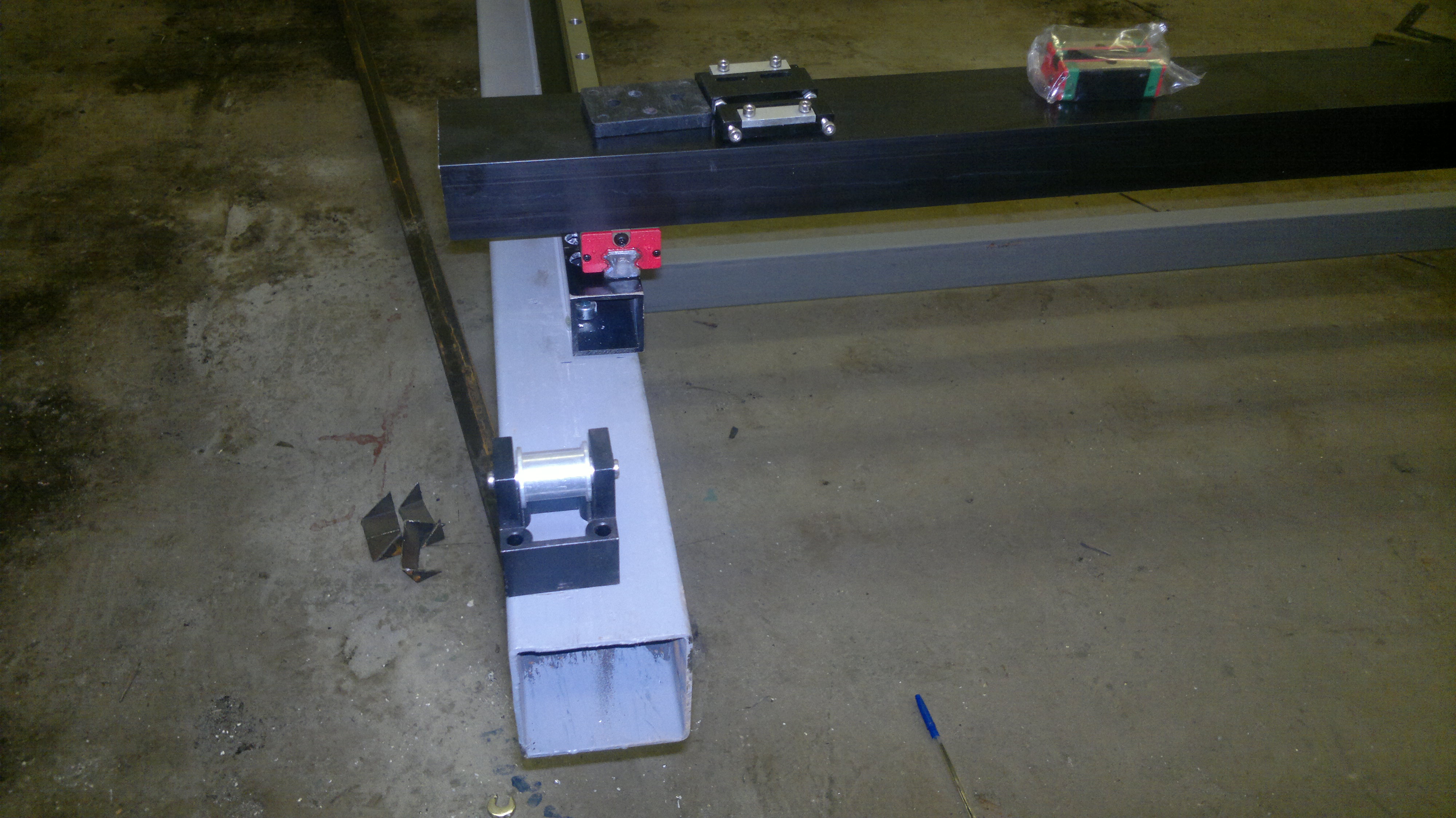

еще фотки, картина маслом))

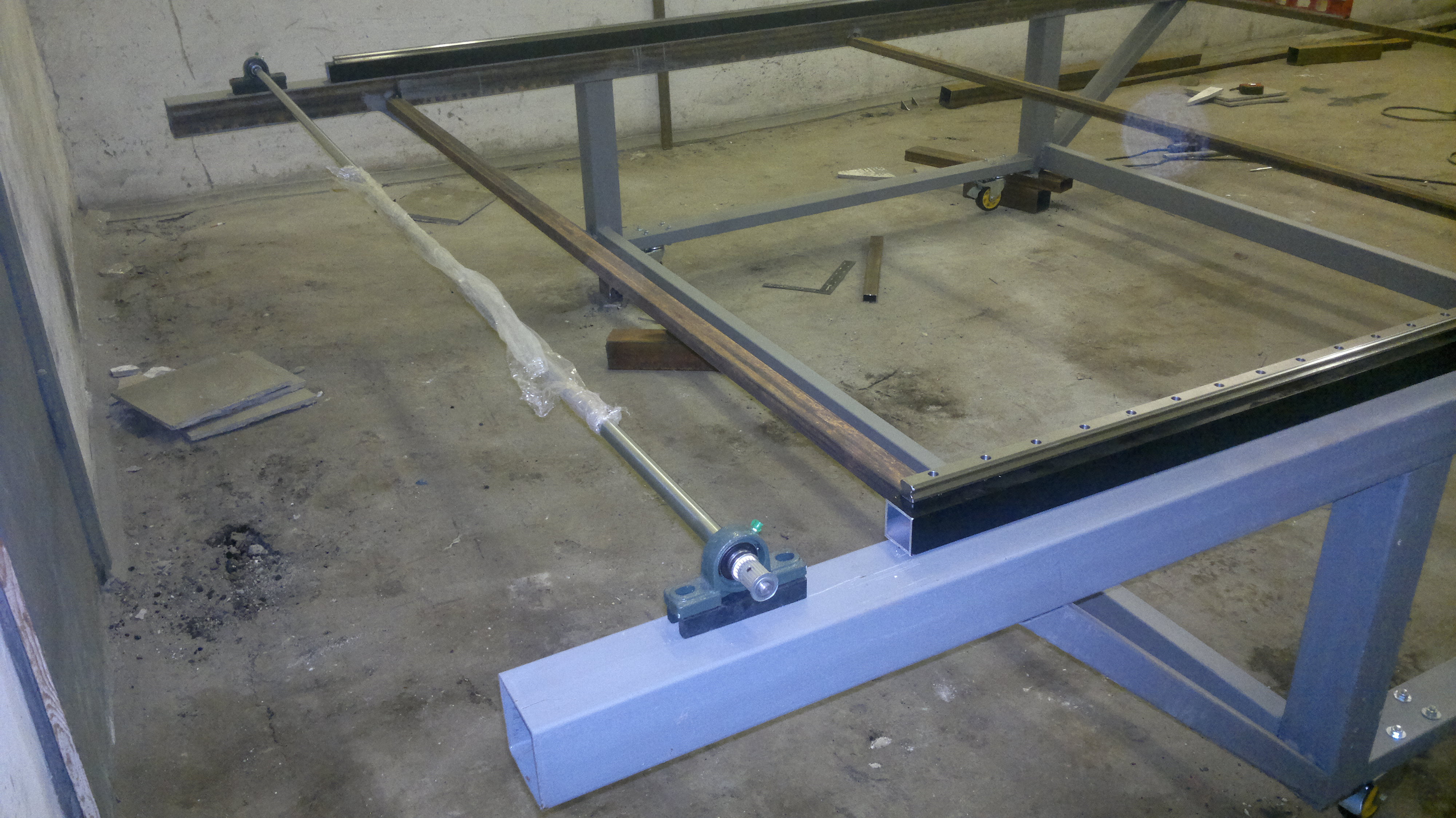

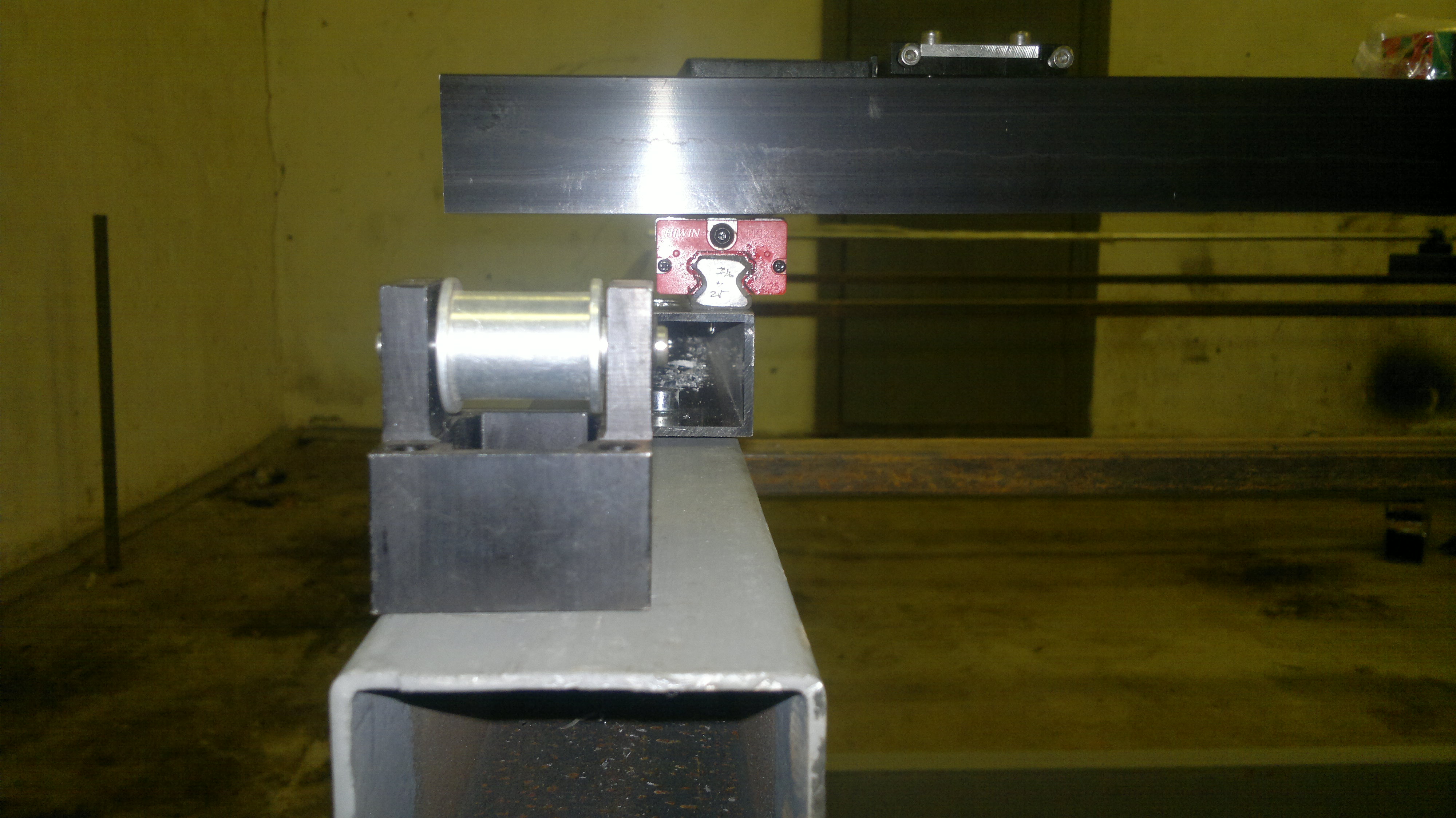

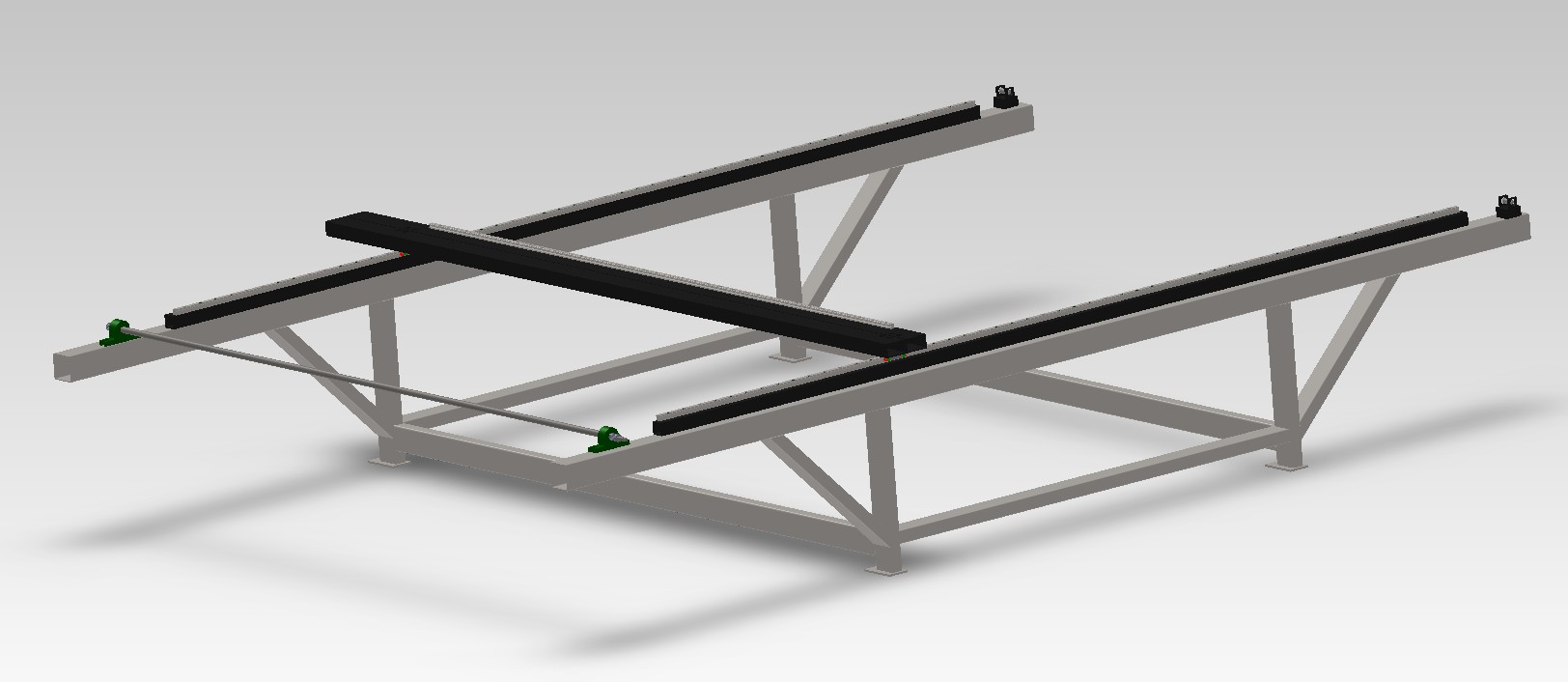

вал предлагаю поставить сзади, ближе к краю. там можно доварить упор под третий подшипник. подача материала в будущем будет так же сзади, из под вала (места хватит, я думаю). двигатель на Y все таки надо ставить где то с краю, под него тоже платформу готовить придется. сегодня вертел его всяко, пришел к такому выводу


Вложения

  • 2015-02-02-1080.jpg
    1,4 MB · Просмотры: 809
  • 2015-02-02-1078.jpg
    1,2 MB · Просмотры: 766
  • 2015-02-02-1082.jpg
    1 MB · Просмотры: 786

Влад_и_мир

Новый пользователь
Олег! Перемещение каретки предусматривается ременное с двух сторон стола? По идее, в этом случае нужно предусмотреть регулировку натяжки ремней. В противном случае будет возникать либо провисание одного из ремней, либо - рывок. И обязательно - хорошо защищать штангу-привод от дураков, которые ее могут погнуть при эксплуатации! :) Эти потенциальные проблемы могут очень сильно осложнить процесс запуска, настройки и , тем более, диагностики станка при ремонте. Может я и ошибаюсь, но такая система не кажется мне надежной. ИМХО, но логичнее на стороне, на которой будет располагаться привод поставить второй подшипник скольжения с небольшим отступом и сделать что-то типа угольника (внутреннюю часть которого "заполнить" листом железа. Проще говоря, вырезать треугольник из металла 1.5-2 мм толщиной и длинным катетом приварить к каретке, а малый - прикрутить ко второму подшипнику. В этом случае мы получаем своего рода двутавровую балку с жесткостью в разы превышающую жесткость трубы каретки) , а на другой стороне - просто оставить подшипник и рельсу. Да. это несколько сократит длину рабочего стола, но рывков позволит избежать. А жесткость собранного уголка и будет определять погрешность резки в дальней точке, когда головка будет находиться на максимальном удалении от рельсы-привода. :) не обижайтесь, если что нет так сказал! :)


halkru

Константин

Вложения

  • 2015-02-02-1078_cr.jpg
    60,7 KB · Просмотры: 858

OlegK

Новый пользователь
Олег! Перемещение каретки предусматривается ременное с двух сторон стола? По идее, в этом случае нужно предусмотреть регулировку натяжки ремней. В противном случае будет возникать либо провисание одного из ремней, либо - рывок. И обязательно - хорошо защищать штангу-привод от дураков, которые ее могут погнуть при эксплуатации! :) Эти потенциальные проблемы могут очень сильно осложнить процесс запуска, настройки и , тем более, диагностики станка при ремонте. Может я и ошибаюсь, но такая система не кажется мне надежной. ИМХО, но логичнее на стороне, на которой будет располагаться привод поставить второй подшипник скольжения с небольшим отступом и сделать что-то типа угольника (внутреннюю часть которого "заполнить" листом железа. Проще говоря, вырезать треугольник из металла 1.5-2 мм толщиной и длинным катетом приварить к каретке, а малый - прикрутить ко второму подшипнику. В этом случае мы получаем своего рода двутавровую балку с жесткостью в разы превышающую жесткость трубы каретки) , а на другой стороне - просто оставить подшипник и рельсу. Да. это несколько сократит длину рабочего стола, но рывков позволит избежать. А жесткость собранного уголка и будет определять погрешность резки в дальней точке, когда головка будет находиться на максимальном удалении от рельсы-привода. :) не обижайтесь, если что нет так сказал! :)

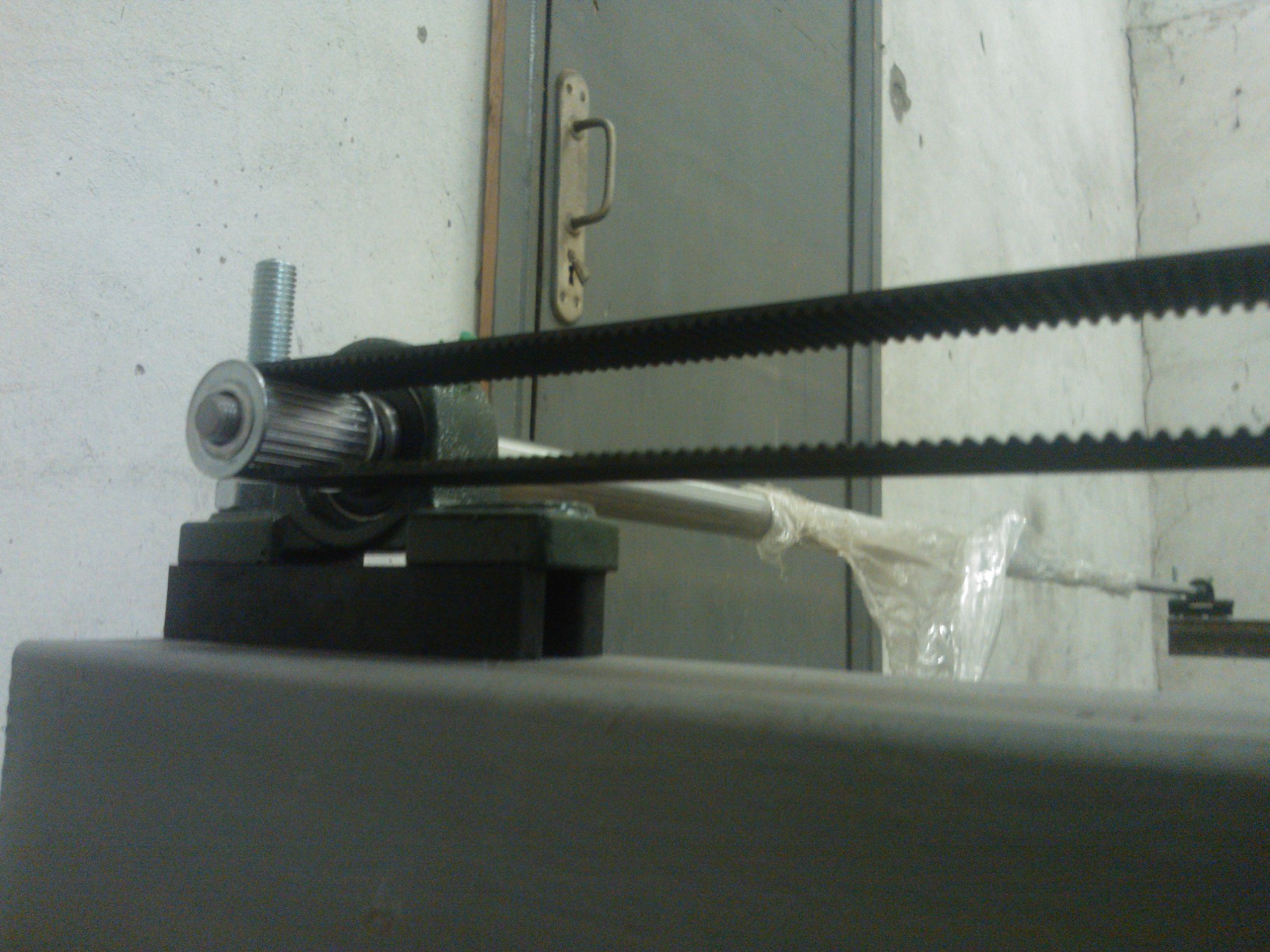

ок. натяжители в комплекте, до них пока не дошел:search:, что касается самого вала, предусмотрен третий подшипник по центру, сейчас вал просто накинул проверить соосность по ремню. конструкция в процессе еще будет дорабатываться. Владимир, можете накидать картинку, вышесказанному. спасибо:Bravo:


halkru

Константин
Портал Х


Вложения

  • 2015-02-03_212833.jpg
    28,9 KB · Просмотры: 715
  • 2015-02-03_211114.jpg
    12,4 KB · Просмотры: 866
  • 2015-02-03_210830.jpg
    17,2 KB · Просмотры: 712

halkru

Константин

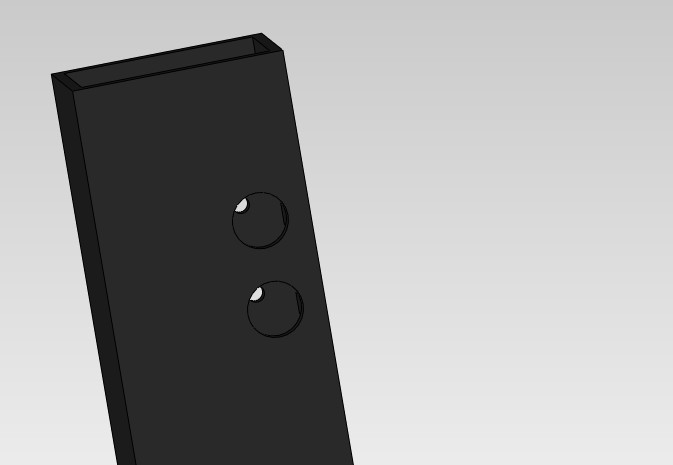

Примерно так, надо добавить косынки и балку под среднюю опору


Вложения

  • 2015-02-03_213227.jpg
    96,2 KB · Просмотры: 855

Влад_и_мир

Новый пользователь
ок. натяжители в комплекте, до них пока не дошел:search:, что касается самого вала, предусмотрен третий подшипник по центру, сейчас вал просто накинул проверить соосность по ремню. конструкция в процессе еще будет дорабатываться. Владимир, можете накидать картинку, вышесказанному. спасибо:Bravo:

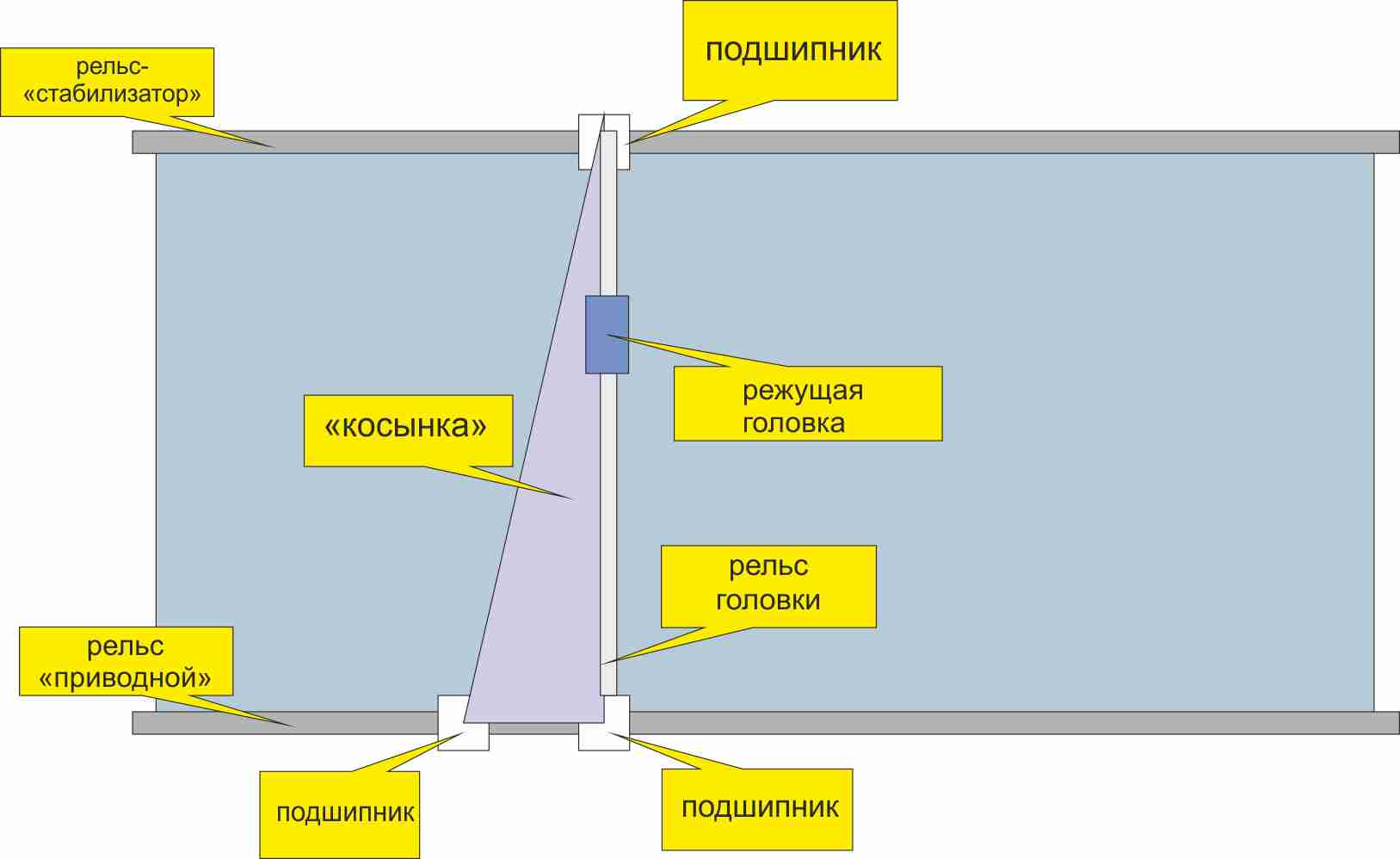

ну как-то так:


OlegK

Новый пользователь
не, третий лишний.:drinks:, подшипники линейные, стоят жестко, смещения уже как такового нет. Ну и в результате движение будет осуществляться ремнями с двух сторон, через один вал, через одинаковые шестерни, одинаковый шаг и длина ремня соответственно.
а такую конструкцию как Вы предлагаете я видел на вакуумном столе для раскроя стекла, хороша, но не для нашего случая:Bravo:


halkru

Константин

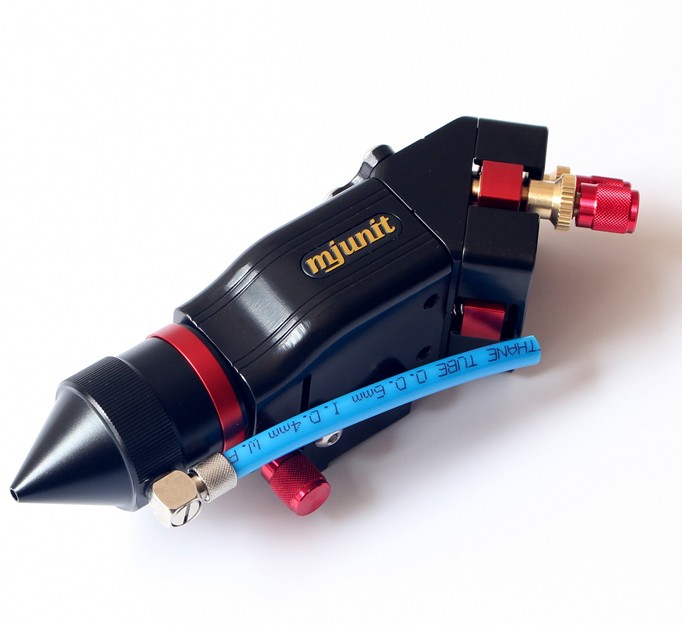

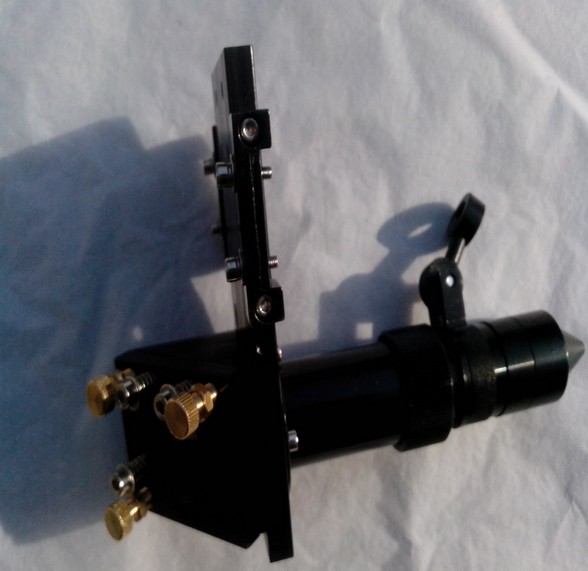

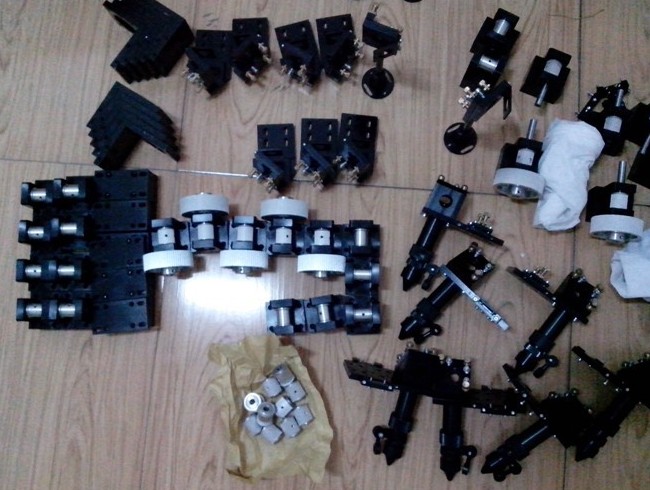

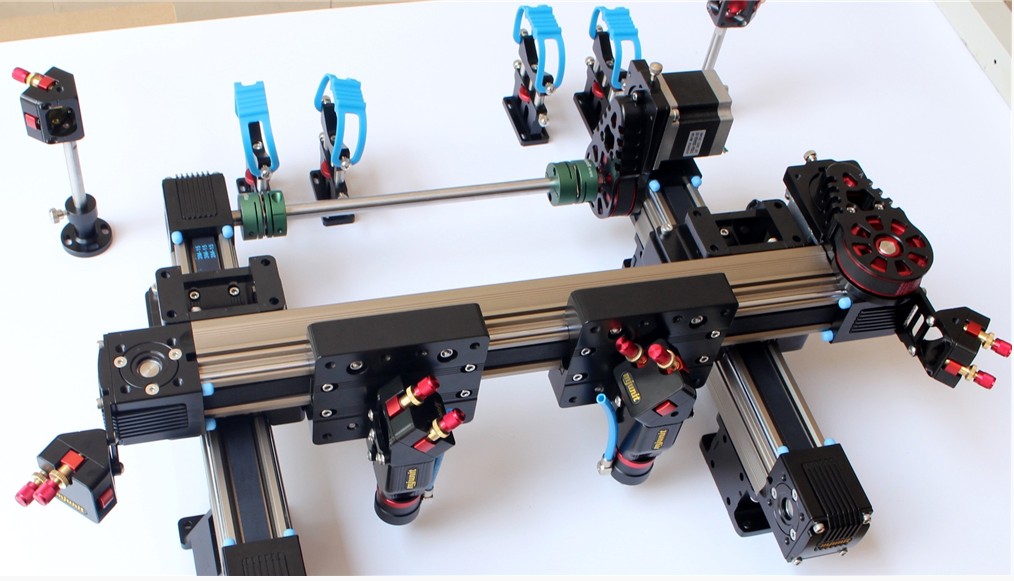

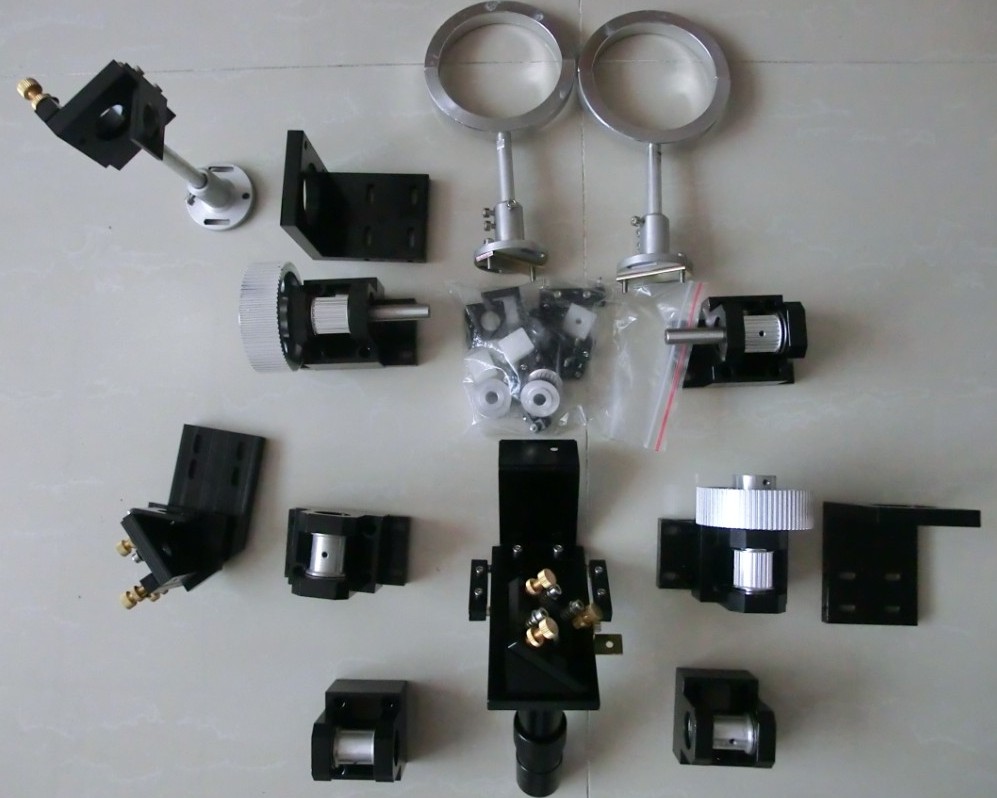

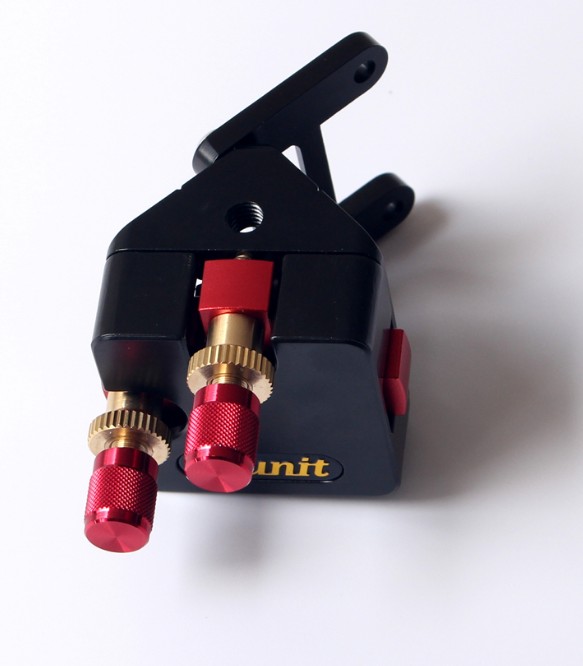

Если такая комплектуха, развернуть сопло в противоположную сторону - два болта открутить


Вложения

  • 13-148633993.jpg
    326,3 KB · Просмотры: 723
  • 08-149043248.jpg
    366,3 KB · Просмотры: 745
  • 2015-02-05_171900.jpg
    102 KB · Просмотры: 760
  • 2015-02-05_172347.jpg
    47,9 KB · Просмотры: 870
  • 2015-02-05_182300.jpg
    86,8 KB · Просмотры: 866
  • 2015-02-05_182230.jpg
    92,3 KB · Просмотры: 892

halkru

Константин

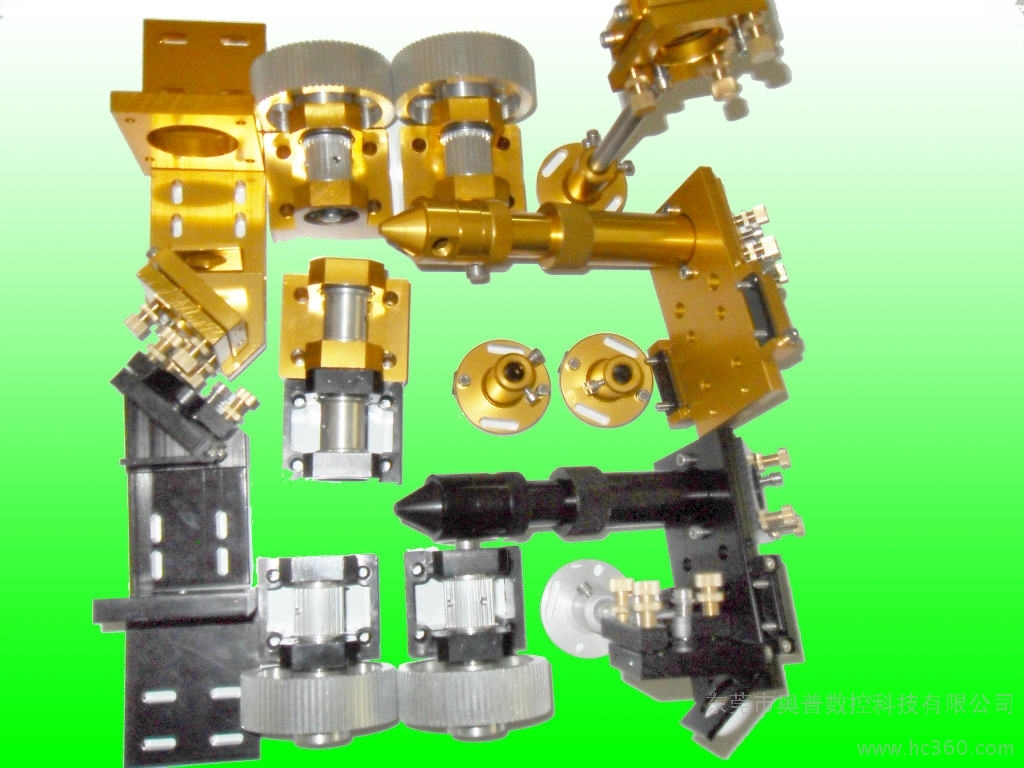

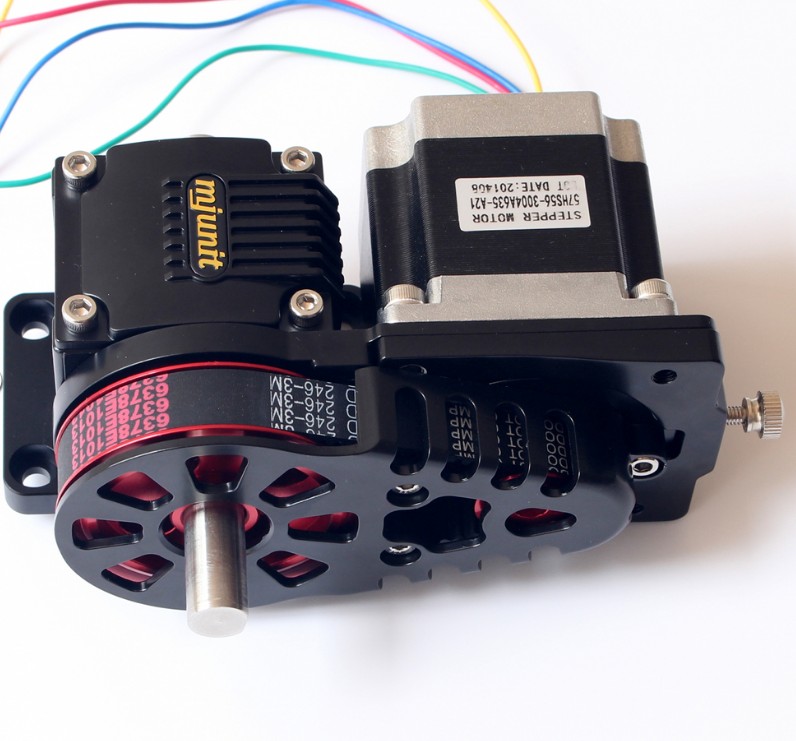

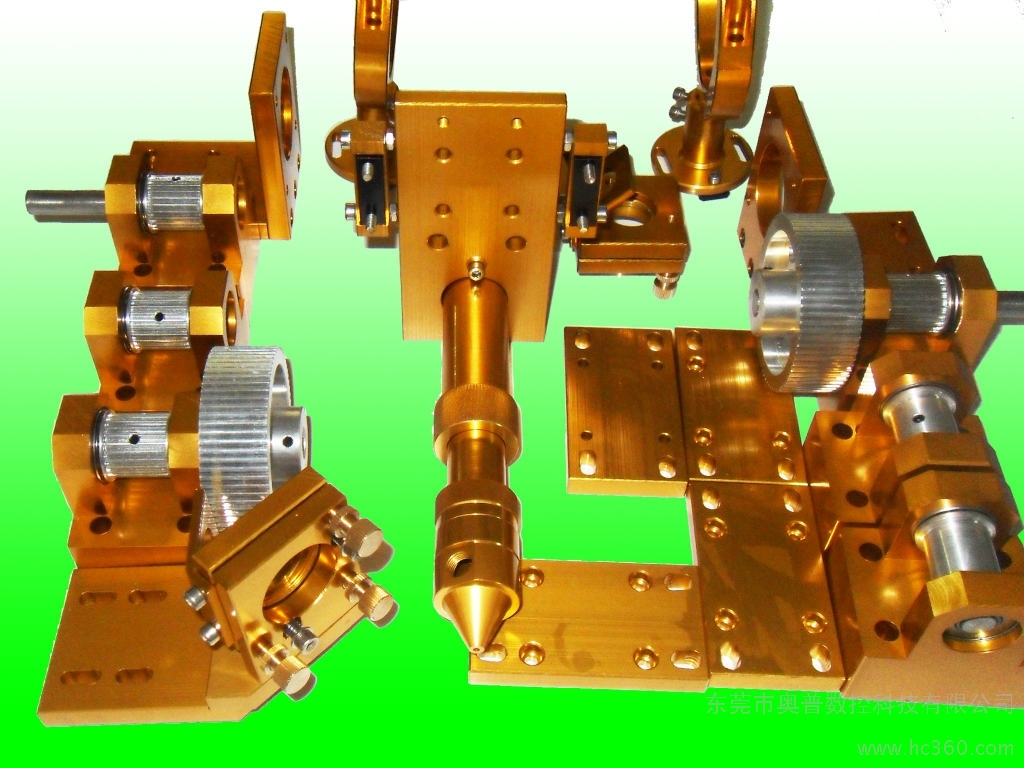

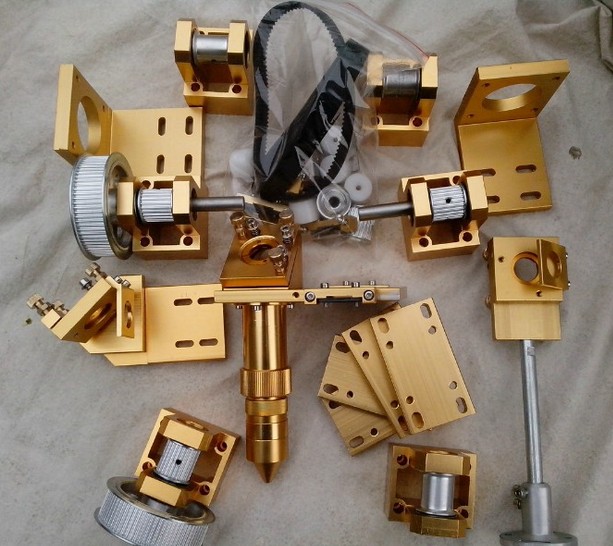

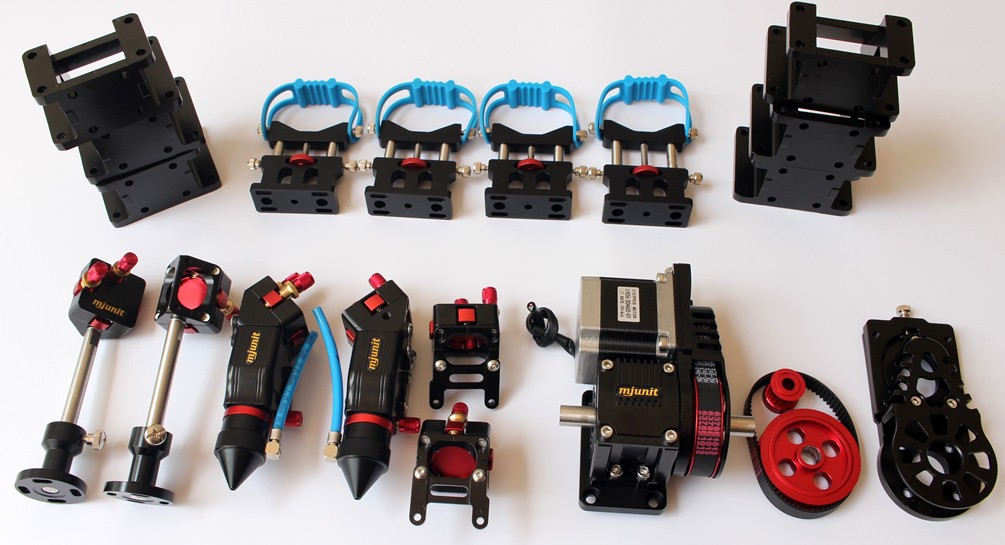

Хотя такое покрасявей было-бы.. ))


Вложения

  • 2015-02-05_164501.jpg
    113,2 KB · Просмотры: 768
  • 2015-02-05_164839.jpg
    50,7 KB · Просмотры: 763
  • 2015-02-05_164758.jpg
    113 KB · Просмотры: 895
  • 2015-02-05_164732.jpg
    96,4 KB · Просмотры: 718
  • 2015-02-05_164951.jpg
    78,3 KB · Просмотры: 759
  • 2015-02-05_165022.jpg
    35,8 KB · Просмотры: 869
  • 2015-02-05_164929.jpg
    40,7 KB · Просмотры: 879
  • 2015-02-05_165125.jpg
    125,1 KB · Просмотры: 750
  • 2015-02-05_165056.jpg
    114,3 KB · Просмотры: 743
  • 2015-02-05_165205.jpg
    112,1 KB · Просмотры: 875

dima7411

Новый пользователь

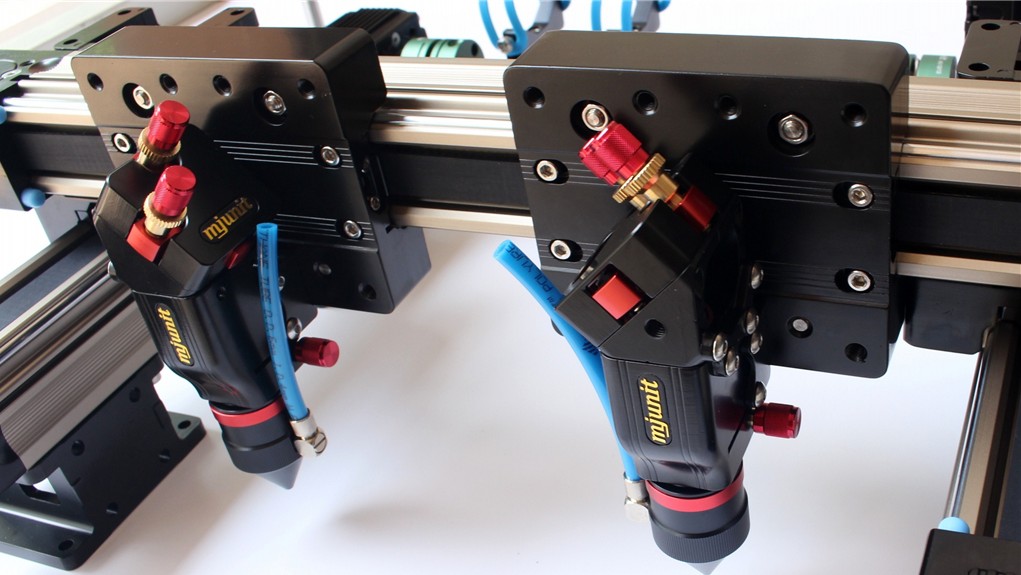

Раньше ССМ назывались, уже второй гравер собираю на ихних комплектующий, качество, точность очень хорошее, но дорогие...


Влад_и_мир

Новый пользователь
не, третий лишний.:drinks:, подшипники линейные, стоят жестко, смещения уже как такового нет. Ну и в результате движение будет осуществляться ремнями с двух сторон, через один вал, через одинаковые шестерни, одинаковый шаг и длина ремня соответственно.
а такую конструкцию как Вы предлагаете я видел на вакуумном столе для раскроя стекла, хороша, но не для нашего случая:Bravo:

:) :drinks: Я только высказал свое мнение. Мое решение подразумевало и еще одну деталь: доступ к рабочему столу со стороны оператора. в моем решении нет движущихся частей, кроме собственно балки. И станок очень удобно поставить к стене или близко к ней. В вашем случае, потребуется придумывать защиту ремня, а также - о безопасности работника. что архи важно! Травматизм на производстве - очень дорогое "удовольствие". И ваш заказчик будет в любом случае переводить стрелки на вас. Конечно, если вы не определяете рабочее место с торца станка....


OlegK

Новый пользователь
идем дальше.

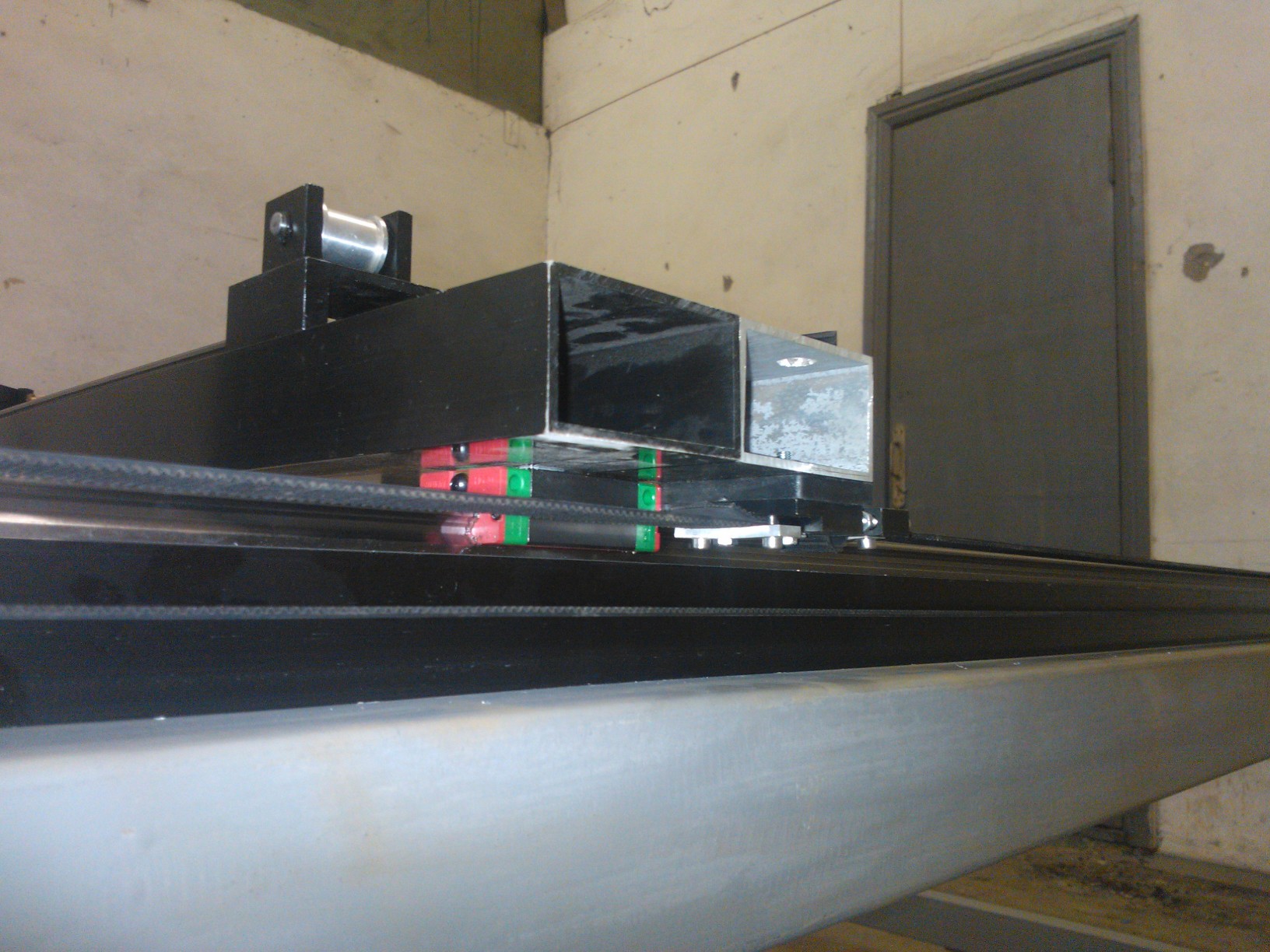

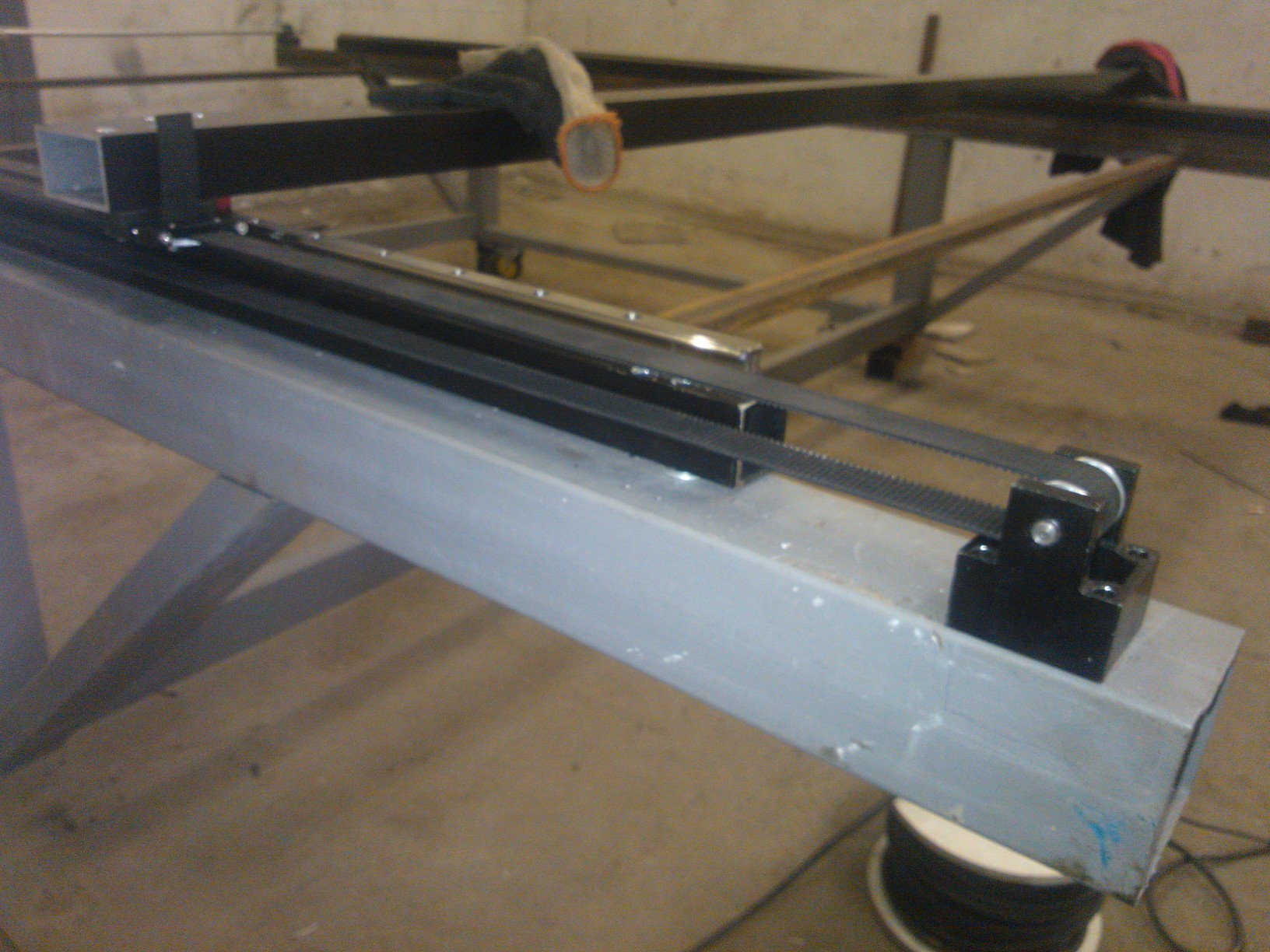

поставил ремни, отцентровал, вывел диагонали, закрепил профиля по Y.


Вложения

  • WP_002603.jpg
    451,1 KB · Просмотры: 880
  • WP_002605.jpg
    366,6 KB · Просмотры: 745
  • WP_002606.jpg
    402 KB · Просмотры: 764

OlegK

Новый пользователь

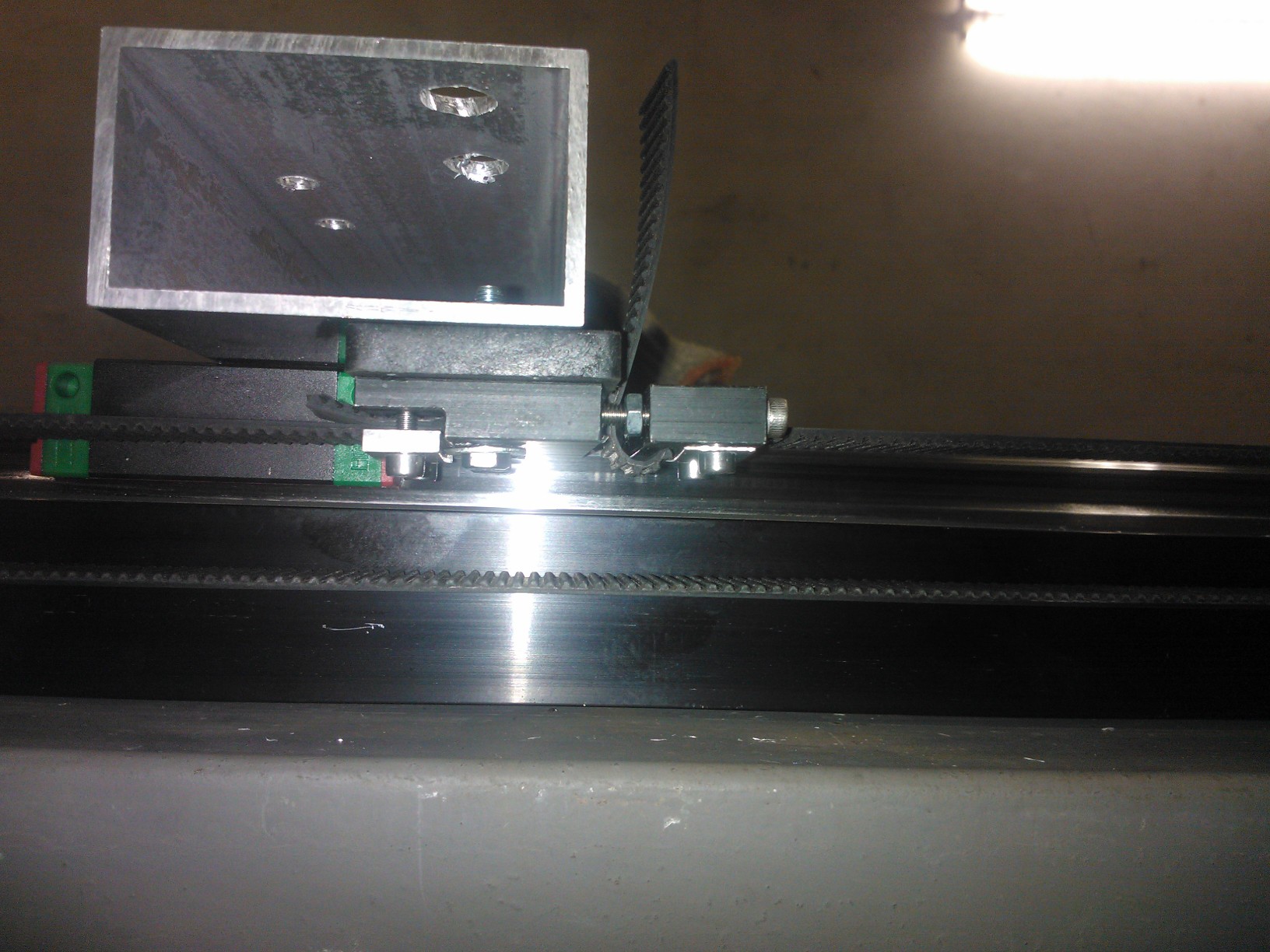

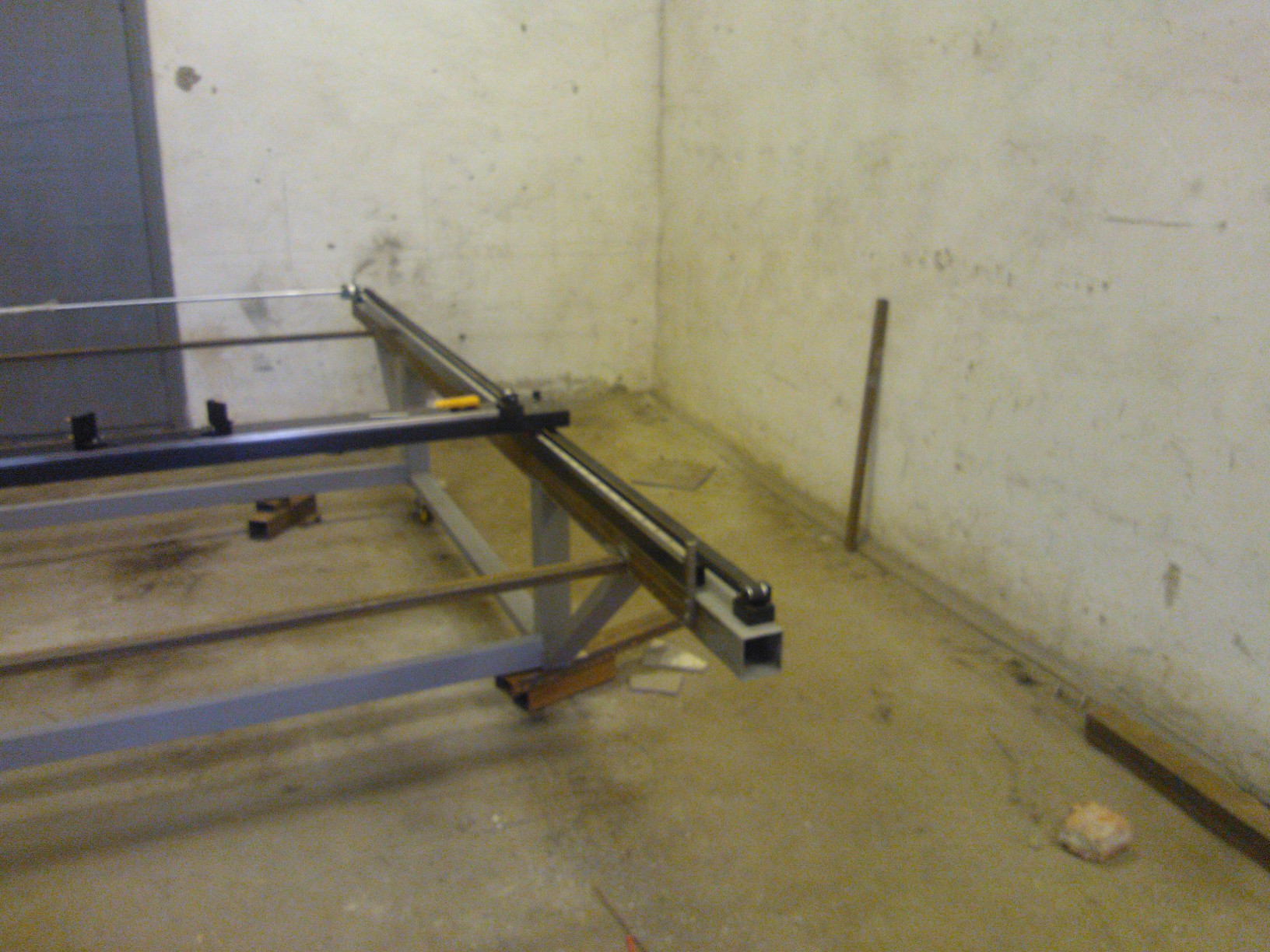

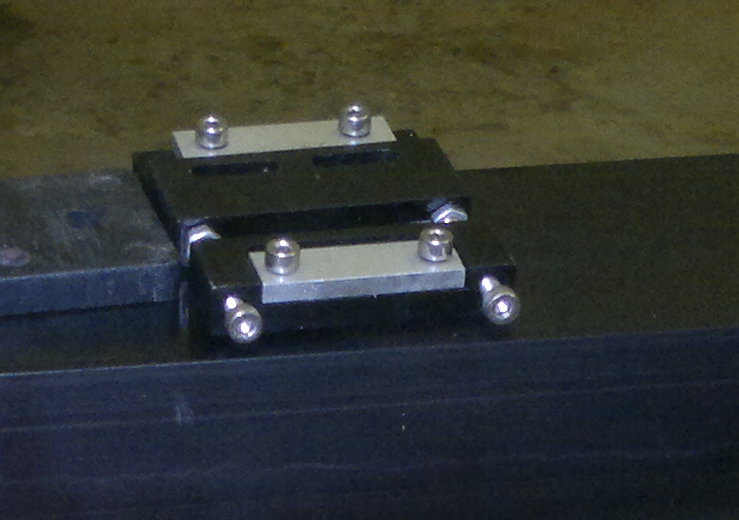

собираю Х, срастил два профиля 75-х, на одном будет рельса, на другом лампа.


Вложения

  • WP_002617.jpg
    586,5 KB · Просмотры: 876
  • WP_002614.jpg
    377,4 KB · Просмотры: 918
  • WP_002622.jpg
    391,8 KB · Просмотры: 744

OlegK

Новый пользователь

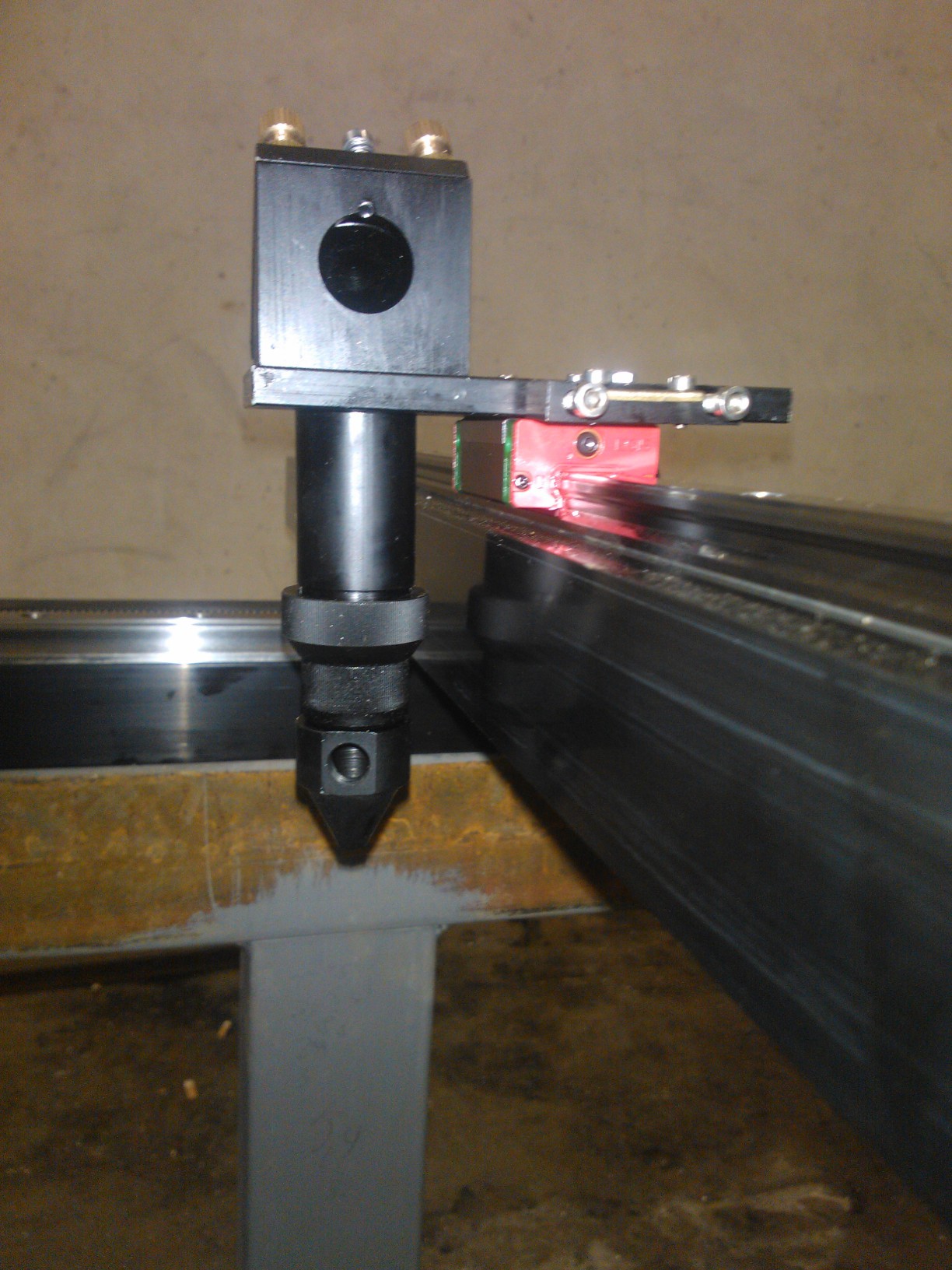

Если такая комплектуха, развернуть сопло в противоположную сторону - два болта открутить
Костя, что касается компектации. сам носик он зеркалом направо, развернуть его не удалось, не совмещаются отверстия под болты.

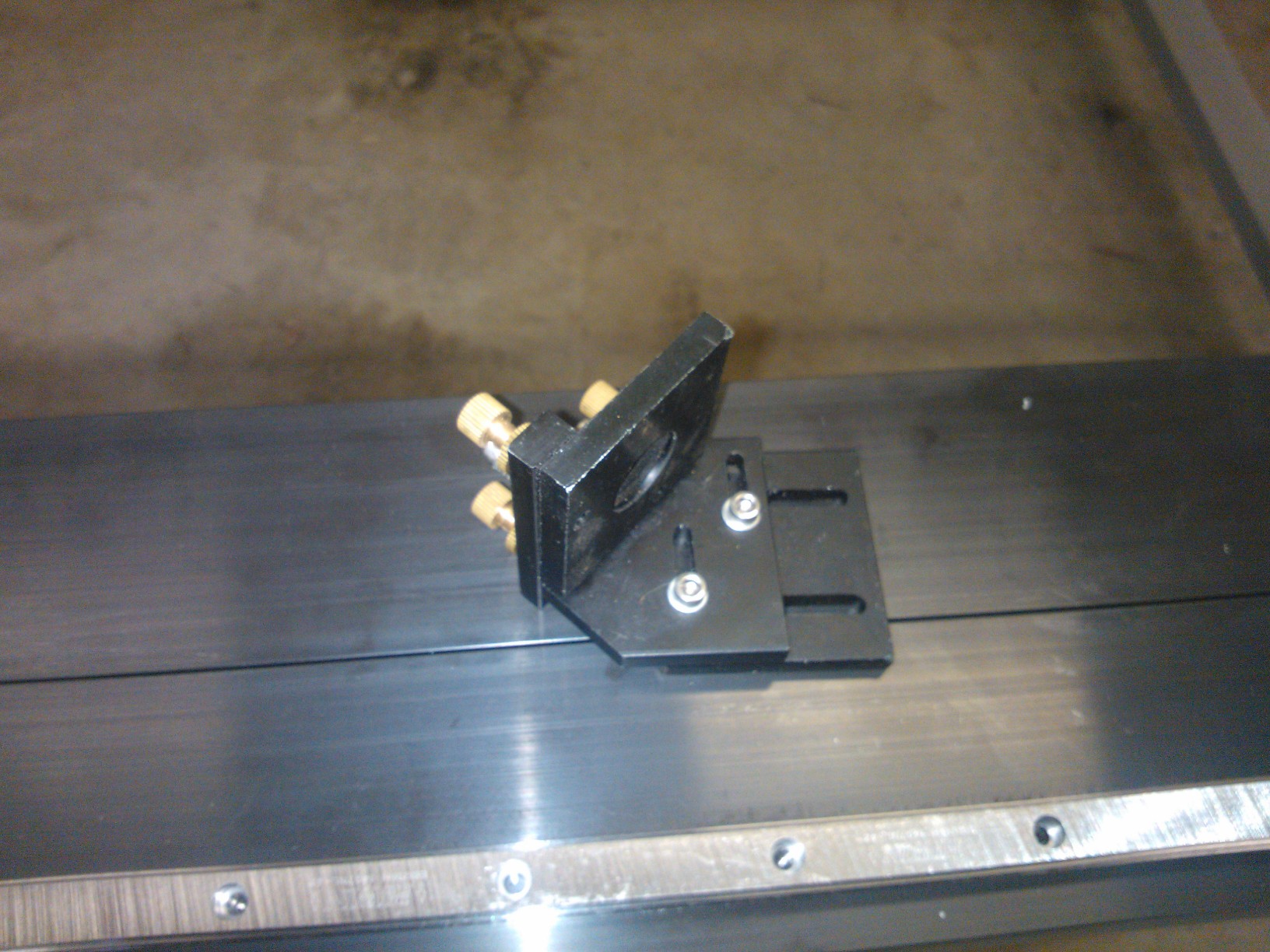

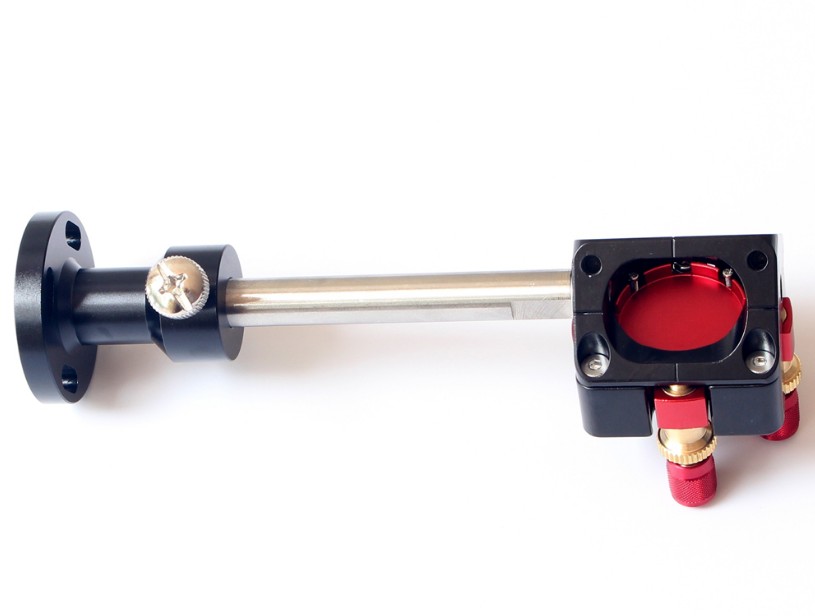

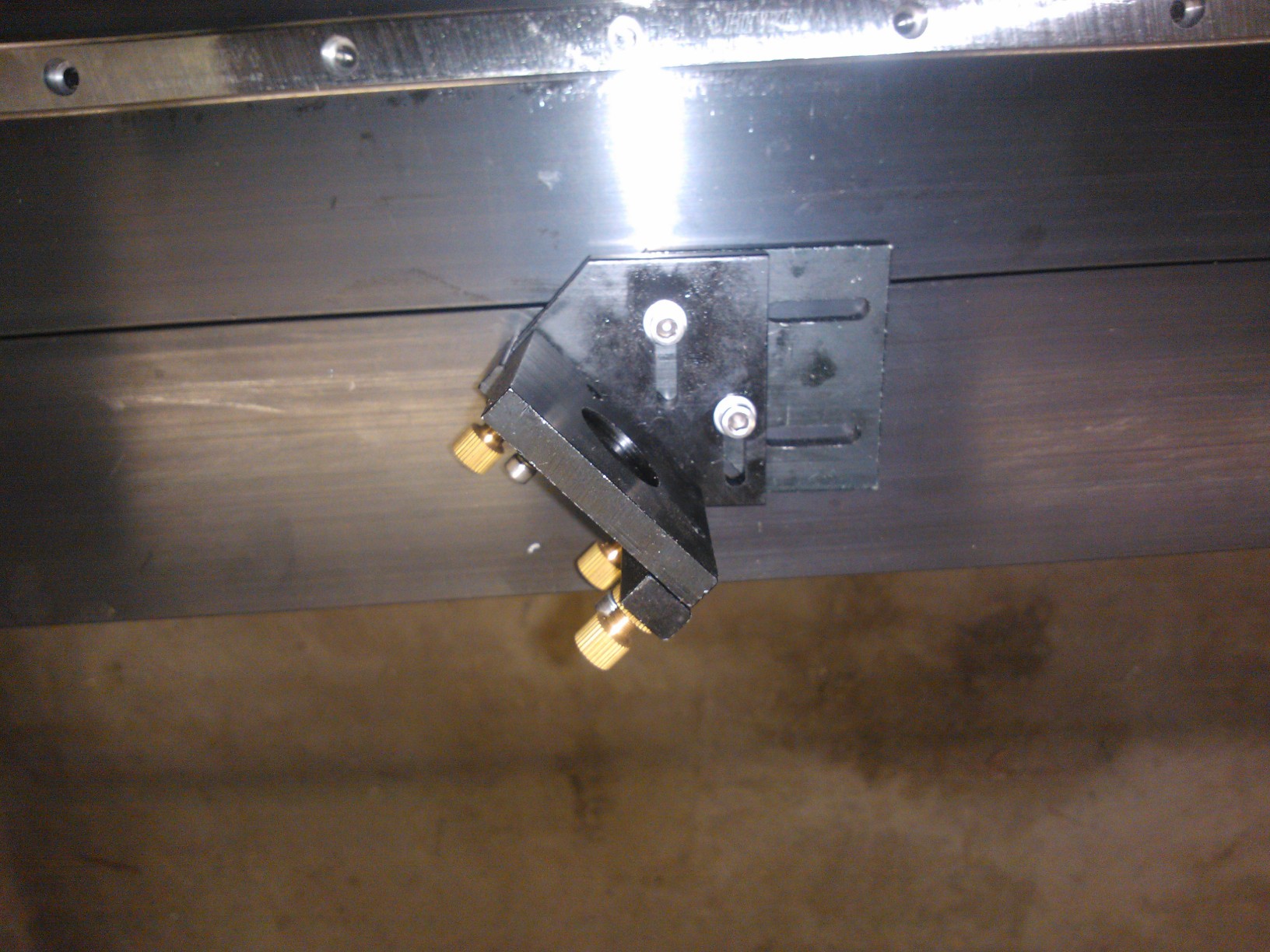

я развернул профиль, из расчета, что зеркала ну и луч соответственно пойдут справа. сами зеркала перекрутил, что бы на правую сторону подходили (609- как стало, 610-как было). теперь вопрос????????????????
правильно ли, что нулевая точка левый верх, будет на самом длинном луче (т.е. на противоположенной стороне от источника), повлияет ли это на работу и настройки станка (в будущем). или всетаки постараться насверлить и перевернуть зеркало на бошке в лево. вот только профиль переворачивать уже не хочется, уже стопора установил и под все навесное придется новую платформу делать.


Вложения

  • WP_002614.jpg
    377,4 KB · Просмотры: 836
  • WP_002609.jpg
    435,1 KB · Просмотры: 710
  • WP_002610.jpg
    405,3 KB · Просмотры: 660

OlegK

Новый пользователь

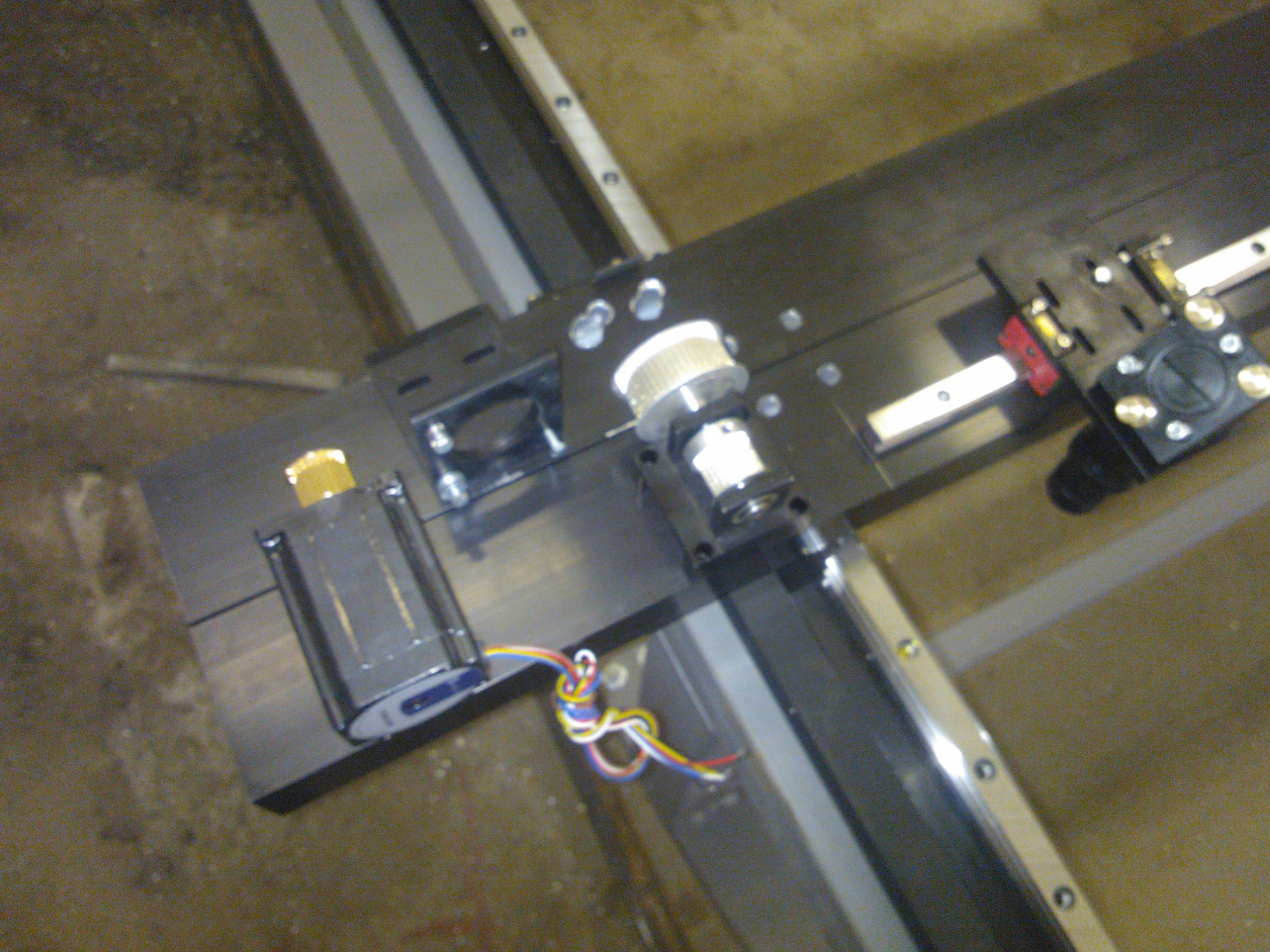

и еще по сборке Х, нужны размеры рельсы от края профиля (я пока поставил 15мм, не прикручивал) расстояние от натяжного ролика до края профиля или до рельсы, расстояние до шестерни, место под двигатель, где пойдет шина и т.д. если нужна информация по размерам зап. частей, говори, позвоню-продиктую. пока так, я думаю мех часть скоро закончится, надо будет обмыть)))


OlegK

Новый пользователь
ну и теперь выглядет все как то так


Вложения

  • WP_002618.jpg
    457,5 KB · Просмотры: 746
  • WP_002619.jpg
