Режет по линии,но не гравирует

[novas86]

Это не совсем относится к теме,но вот положили большое стекло(1230х800) Хочу посмотреть как будет выглядеть гравировка стекла больших размеров(для двери). И встал вопрос проверки(области гравировки,так сказать рамки-контура,функция показать рамку есть на панели станка. Но сейчас она живёт "самостоятельной жизнью".Уезжает "показывать область гравирования файла в самыи край рабочего полотна станка,а не с места выбранной мною позиции . В инете поисковик ничего по теме не выдаёт.Это координаты точек возврата или начальные координаты сбились.Где это отлаживать?На панели управления станком? Или в RDWorks?



[novas86]

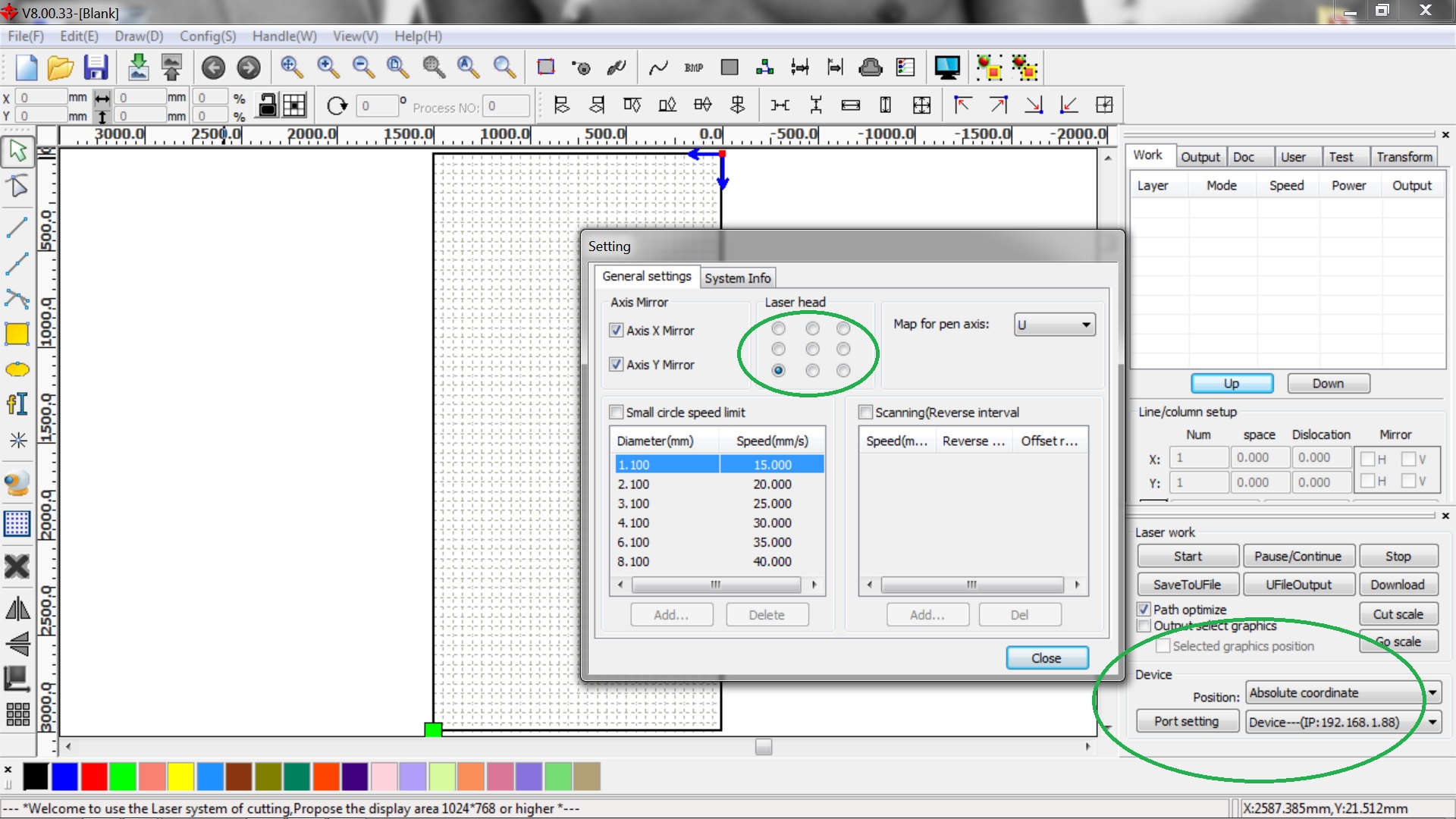

в свитке "системные настройки" я так понимаю можно указывать расположение лазерной головки. есть какие-то основные моменты ,которые надо проверять или указывать в программе?



[halkru]

Вы выберете координаты станка или программы хотите использовать, если станка, то после позиционирования в нужную точку нажмите клавишу Origin, на панели управления для запоминания данной координаты как начала.



[novas86]

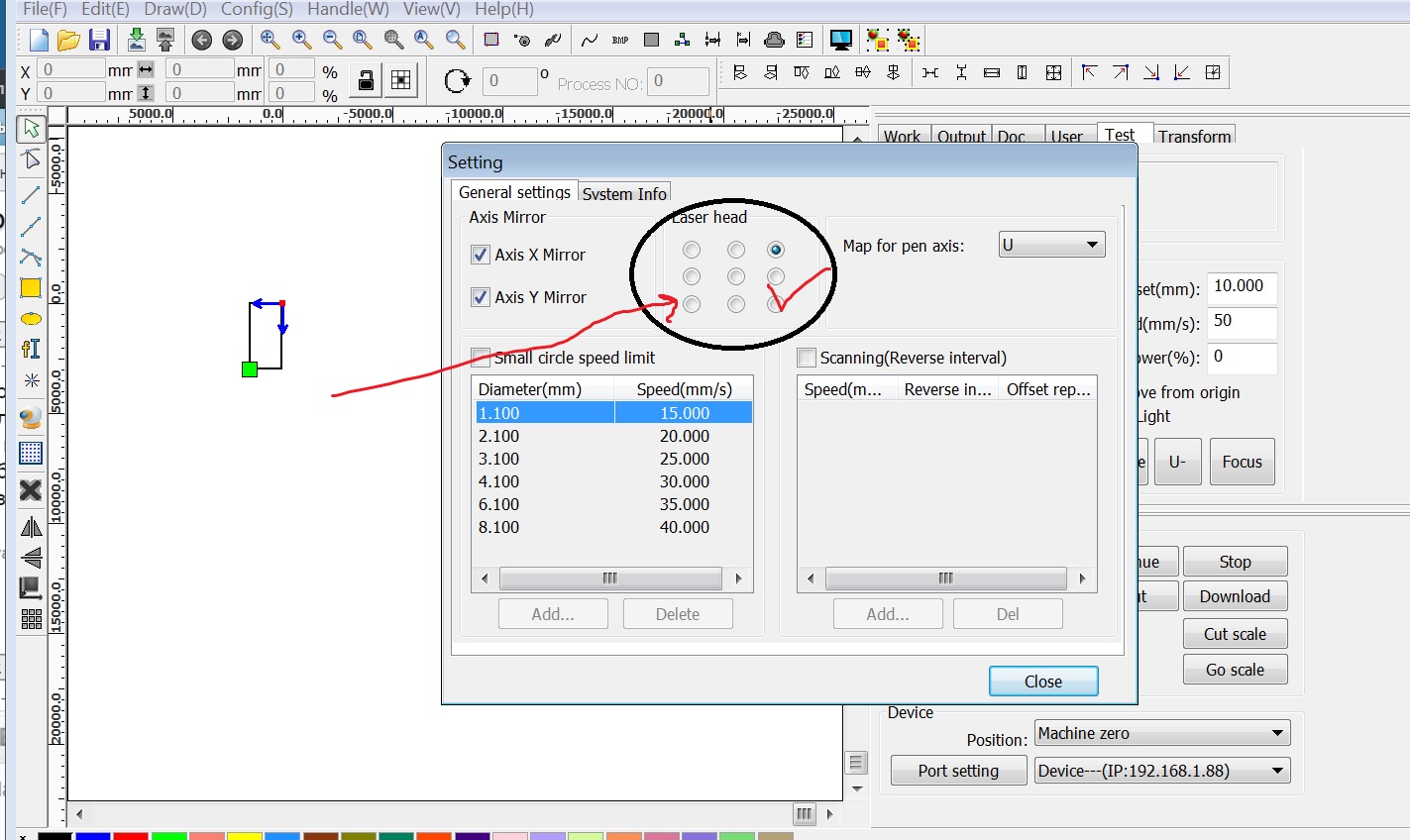

Вроде что-то сама методом проб и ошибок разобралась с координатами. Мне помогло следующее:



[novas86]

Константин,только что проверила вариант с кнопкой пульта Origin--всё ПОЛУЧАЕТСЯ ! Спасибо Вам большое!)) То никак не получалось,а теперь ,так есть 2 варианта использования координат,либо станка ,либо в программе указывать.

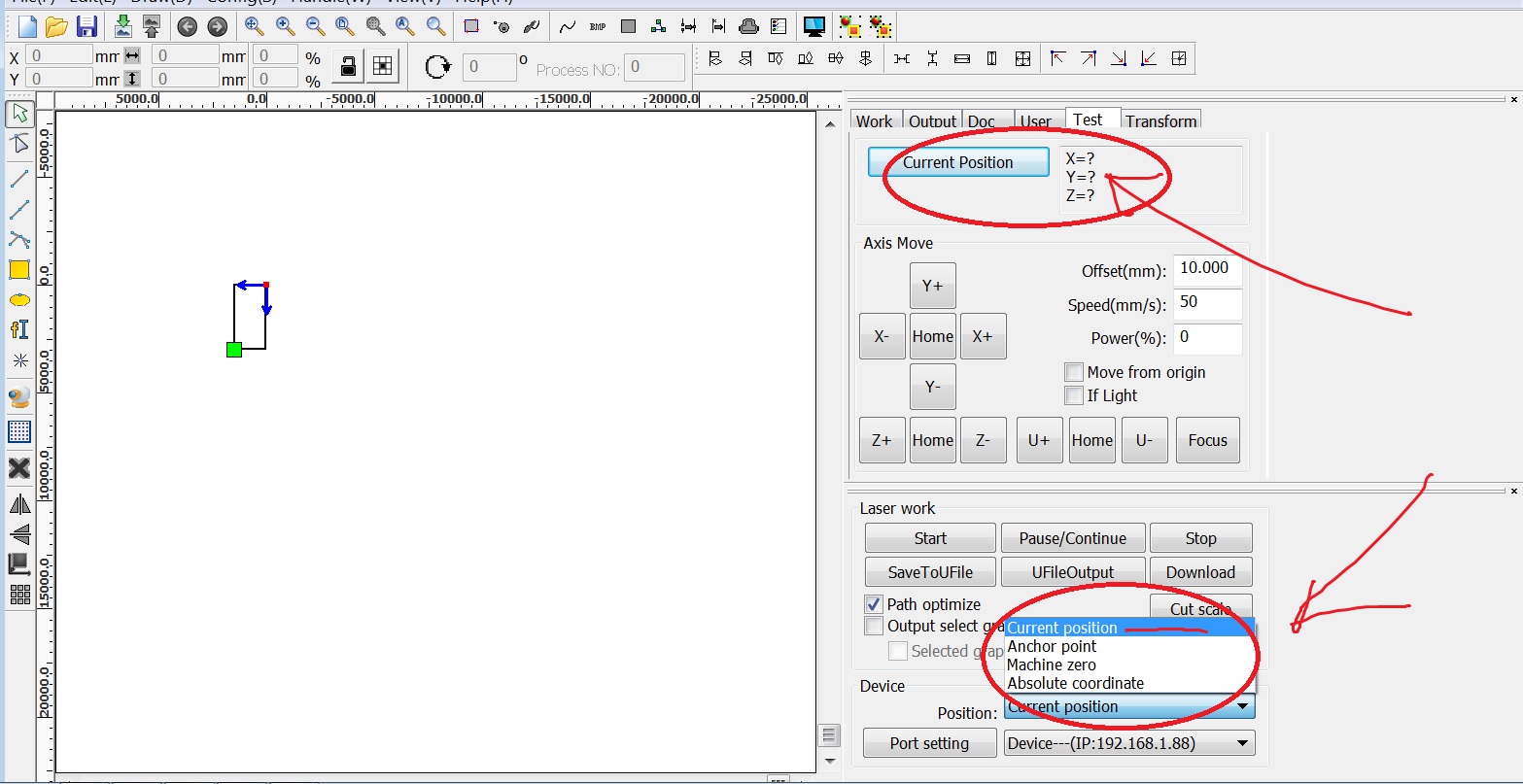

Но в уроках по RDWorksV8 указывалось,что нужно выбирать CURRENT POSITION. Что в моём случае мне НЕ подошло.

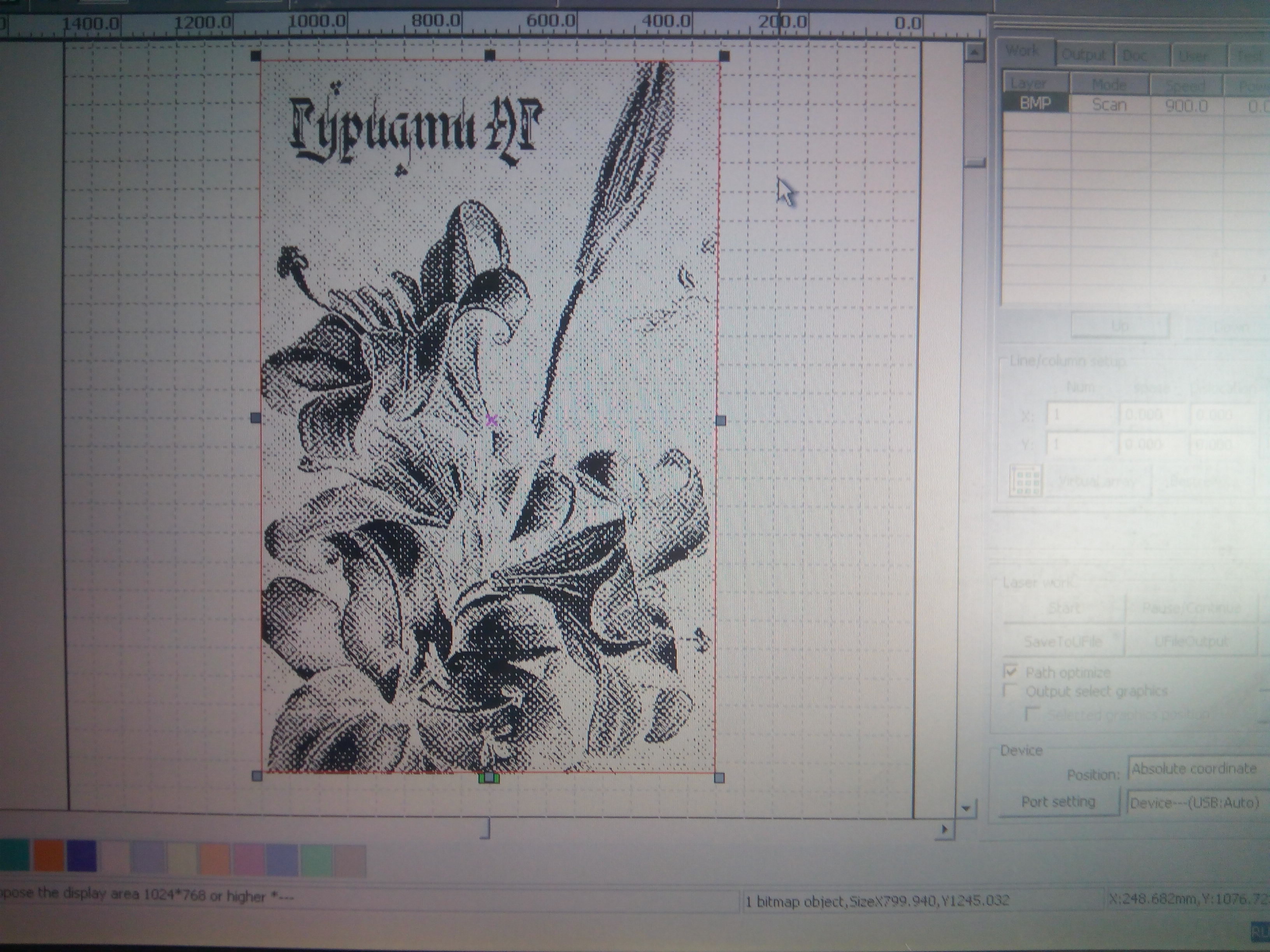

В понедельник запущу гравировку 1200 на 770мм -- потом выложу фото готовой гравировки.



[novas86]

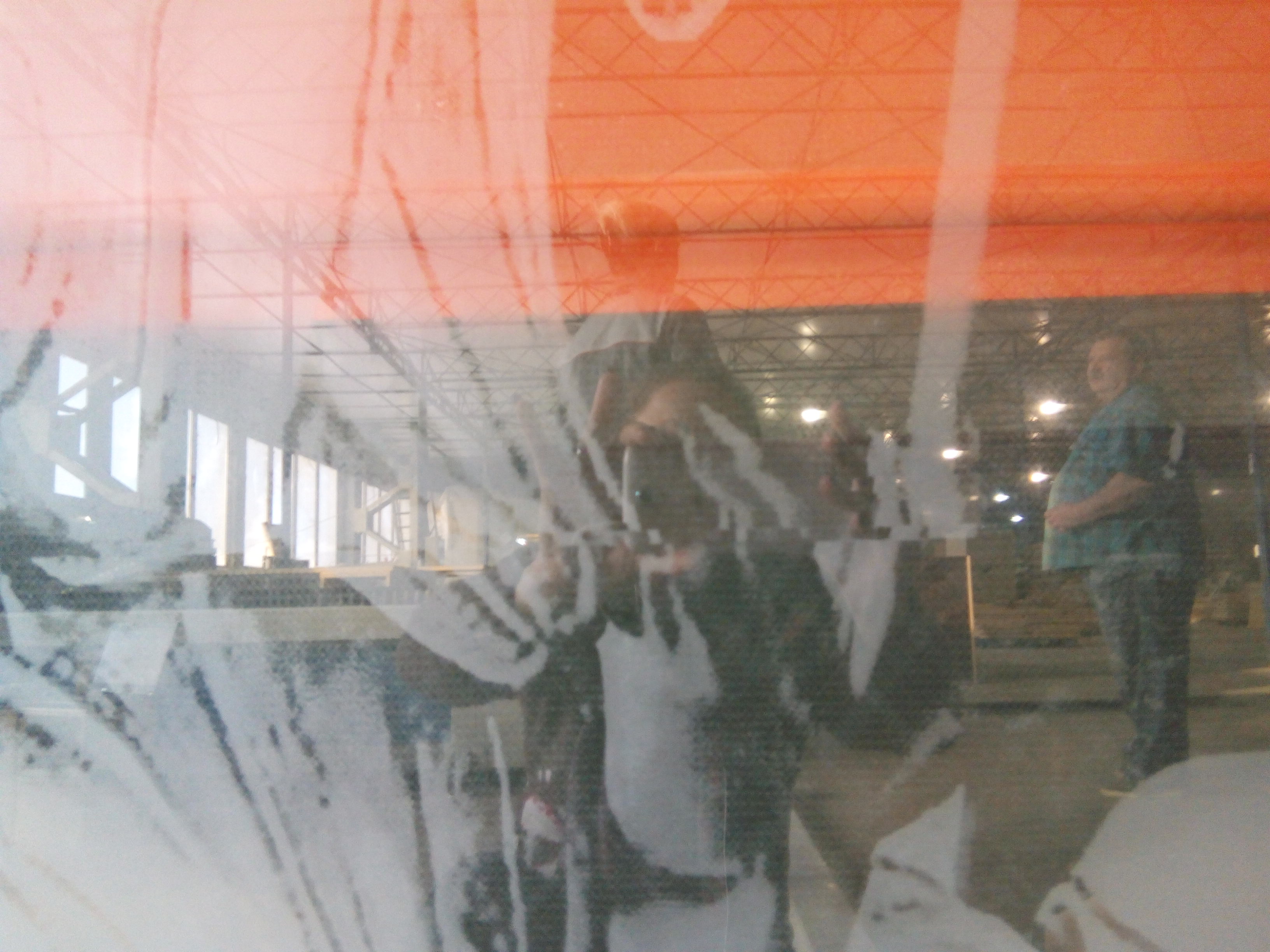

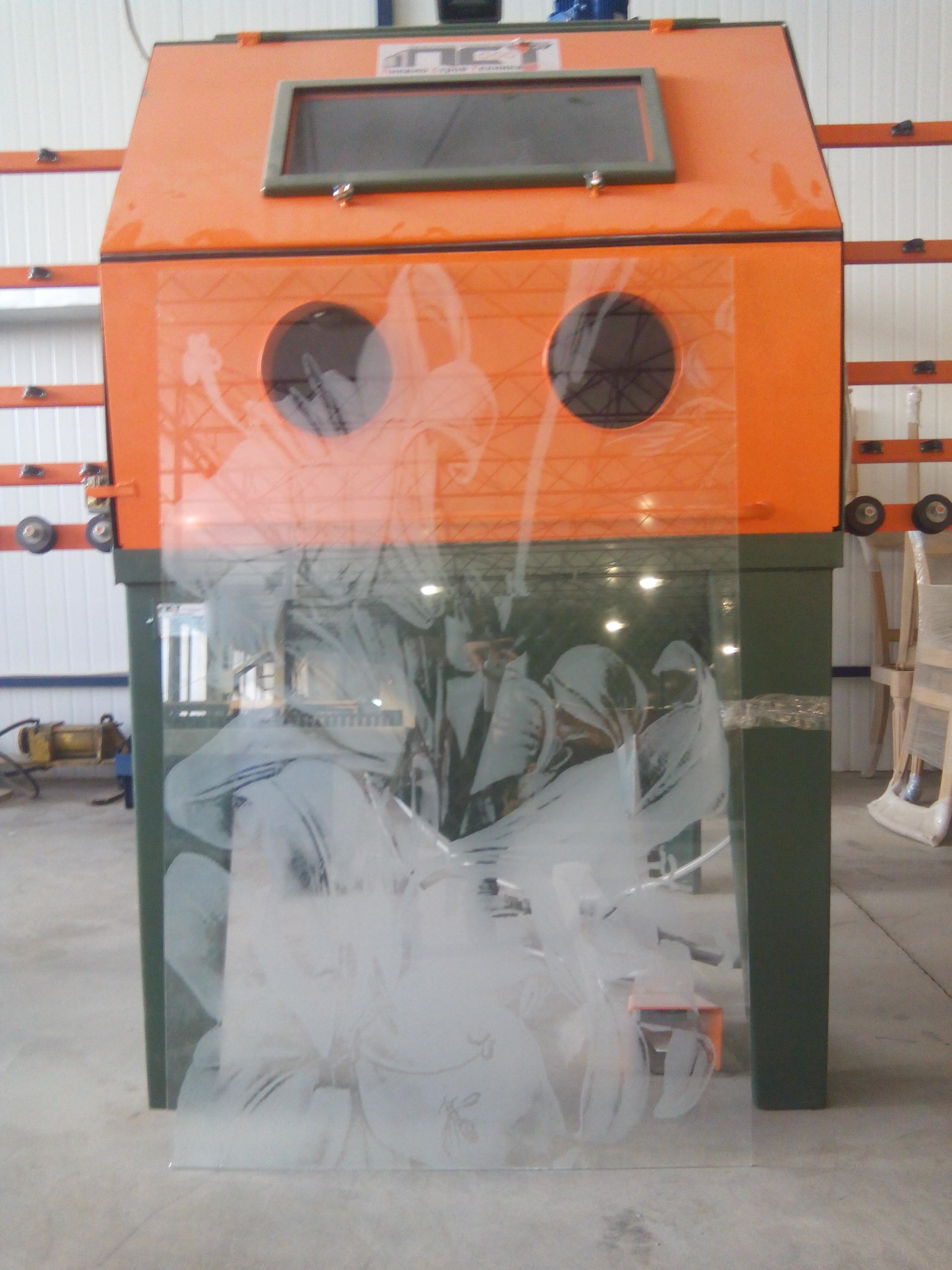

есть результаты по гравировке "большоиго стекла".Но они влекут за собой череду проблем:
1)Какую бы я скорость не выставляла в программе(хоть 600,хоть 1500)--станок режет с одинаковой скоростью файл;
2)После паузы,и вновь продолжении гравировать--произошёл сдвиг по оси "Х".Но все уверяют.что стекло никто не двигал!;
3)И самое печальное,что есть большая погрешность в размерах по оси "Y" и при увеличении размеров картинки она стала ООчень заметна. 25%.Чётко 25 процентов от исходных размеров(по оси "Х" всё нормально). И функция Frame(показ границы будущей гравировки) по х-- отображает нормально,но по "Y" --каретка сразу будто упирается в "невидимый " барьер с характерным звуком.

в программе RDWorksV8 я немогу найти функцию"отлаживания" чтобы выйти на нулевую погрешность.
На пульте станка тоже. В инэте прочитала что люди решали аналогичную проблему путём отладки Every rotate ,Pulse number. Но у меня ни в программе ни на пульте таких "кнопок нет" .!!! Подскажите ещё варианты решения этих проблем(



[halkru]

... в программе RDWorksV8 я немогу найти функцию"отлаживания" чтобы выйти на нулевую погрешность.

Это параметр Pulse Equvalent надо корректно прописать для оси У.



[novas86]

Это на панели станка или в программе?



[halkru]

Это на панели станка или в программе?

В программе.



[novas86]

RDWorksV8 не нахожу ___Pulse Equvalent___



[Servis]

Вам надо зайти в заводские настройки и считать кнопкой Read. Может быть в меню "File" или "Config" Также может потребоваться пароль для входа.



[Servis]

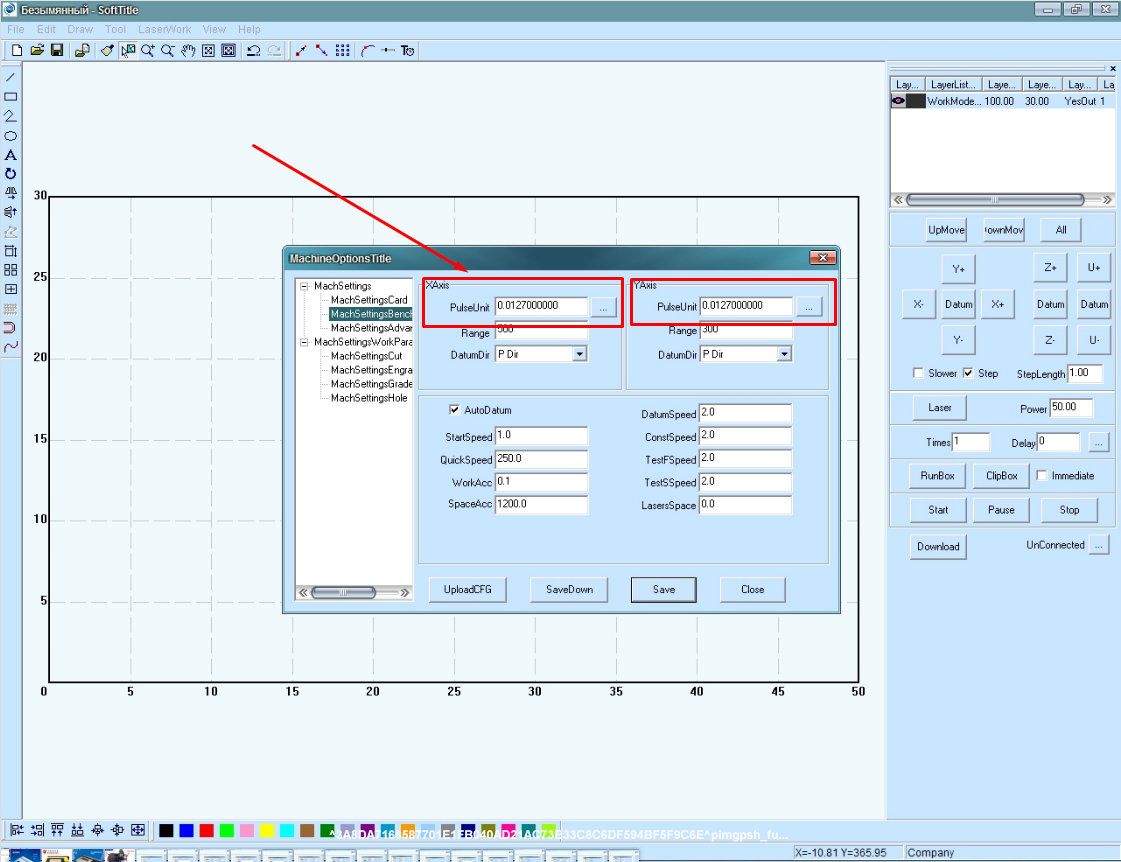

В некоторых программах так выглядит ...



[novas86]

В некоторых программах так выглядит ...

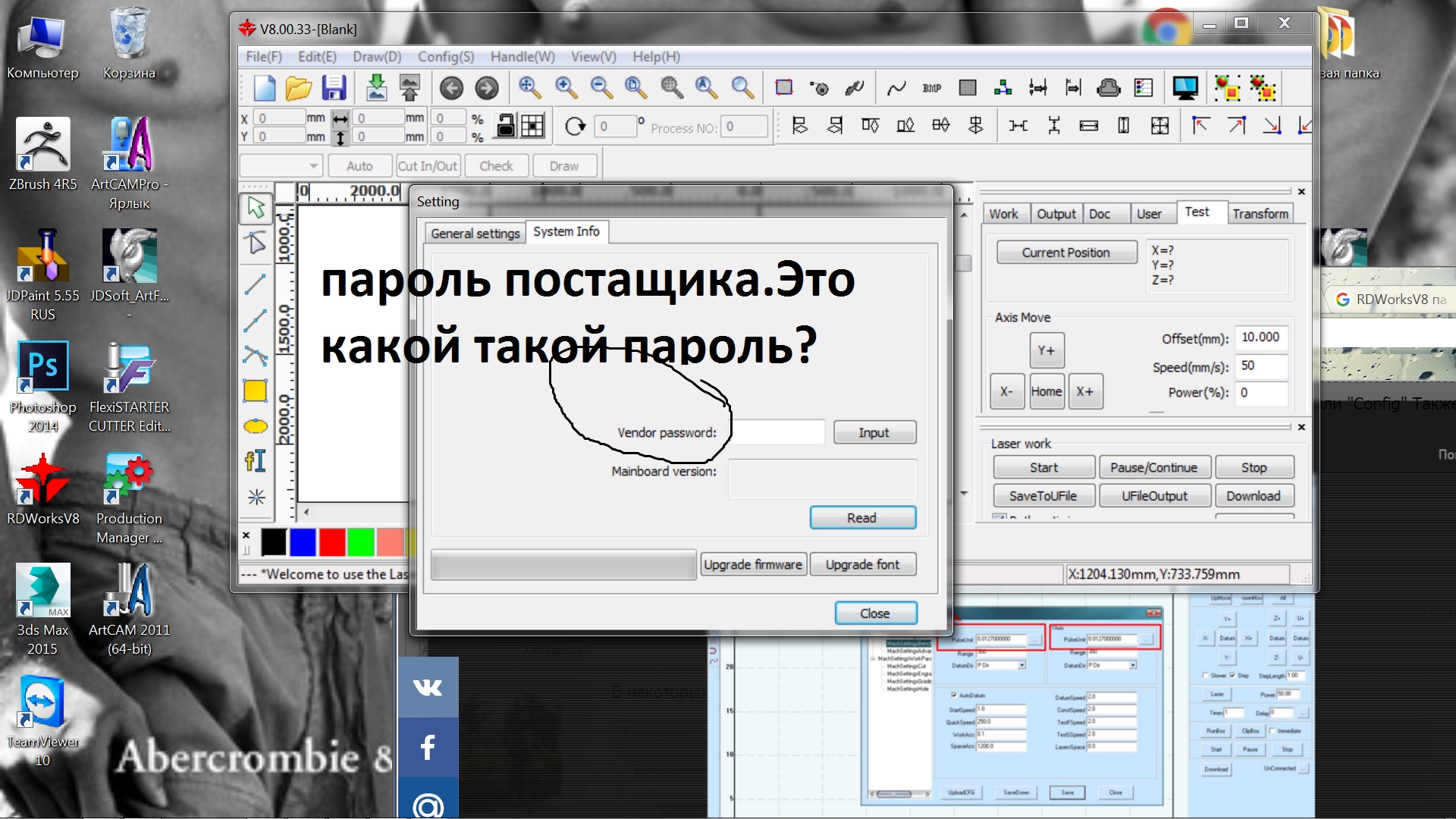

пароль где брать?Он со станком должен чтоли был "прийти"?



[Servis]

Пароль завод и поставщик сообщает. Попробуйте rd8888



[novas86]

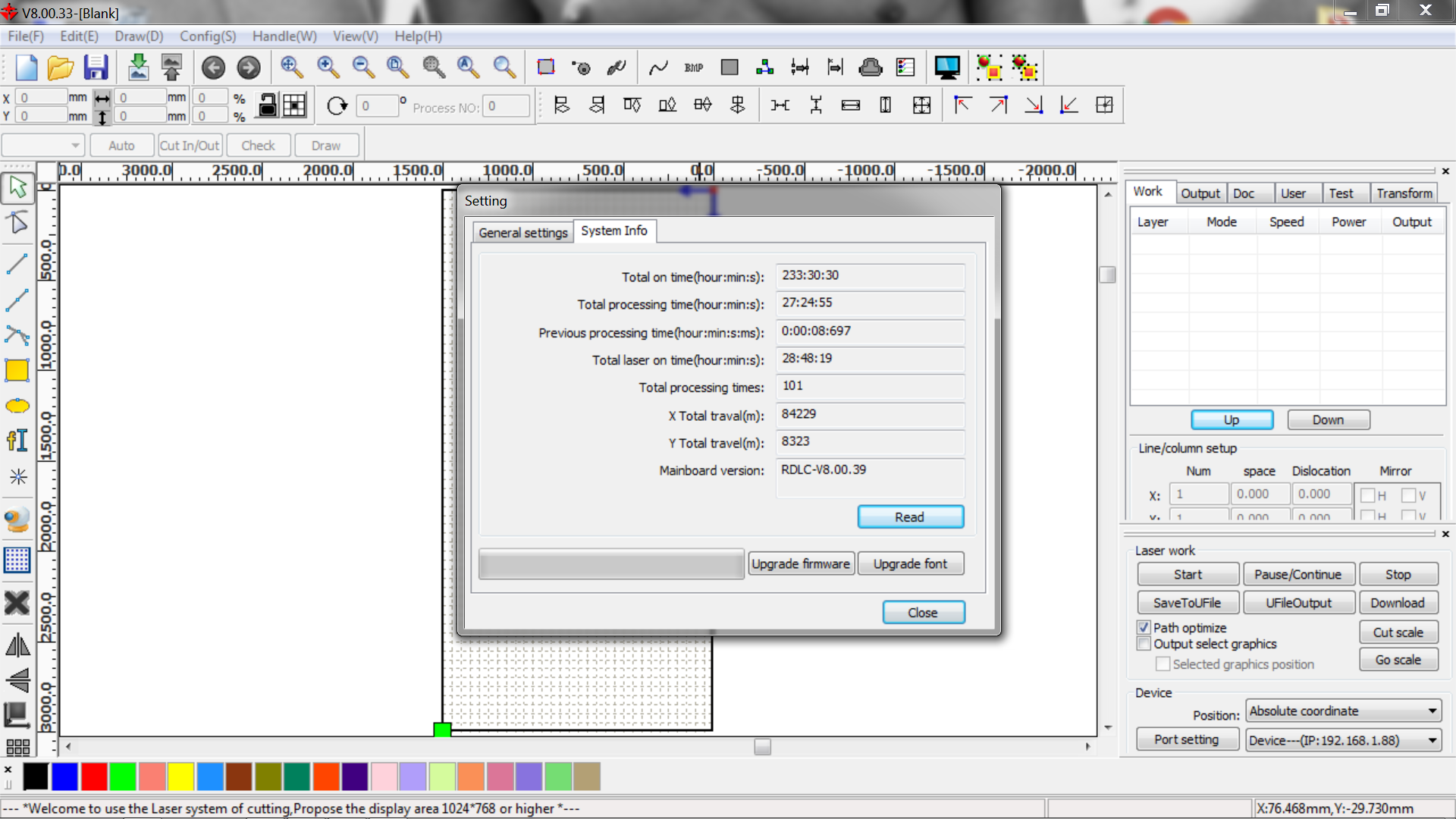

подошёл пароль,прочитала системную информацию. Но что мне это даёт?



[Servis]

А General settings?



[novas86]

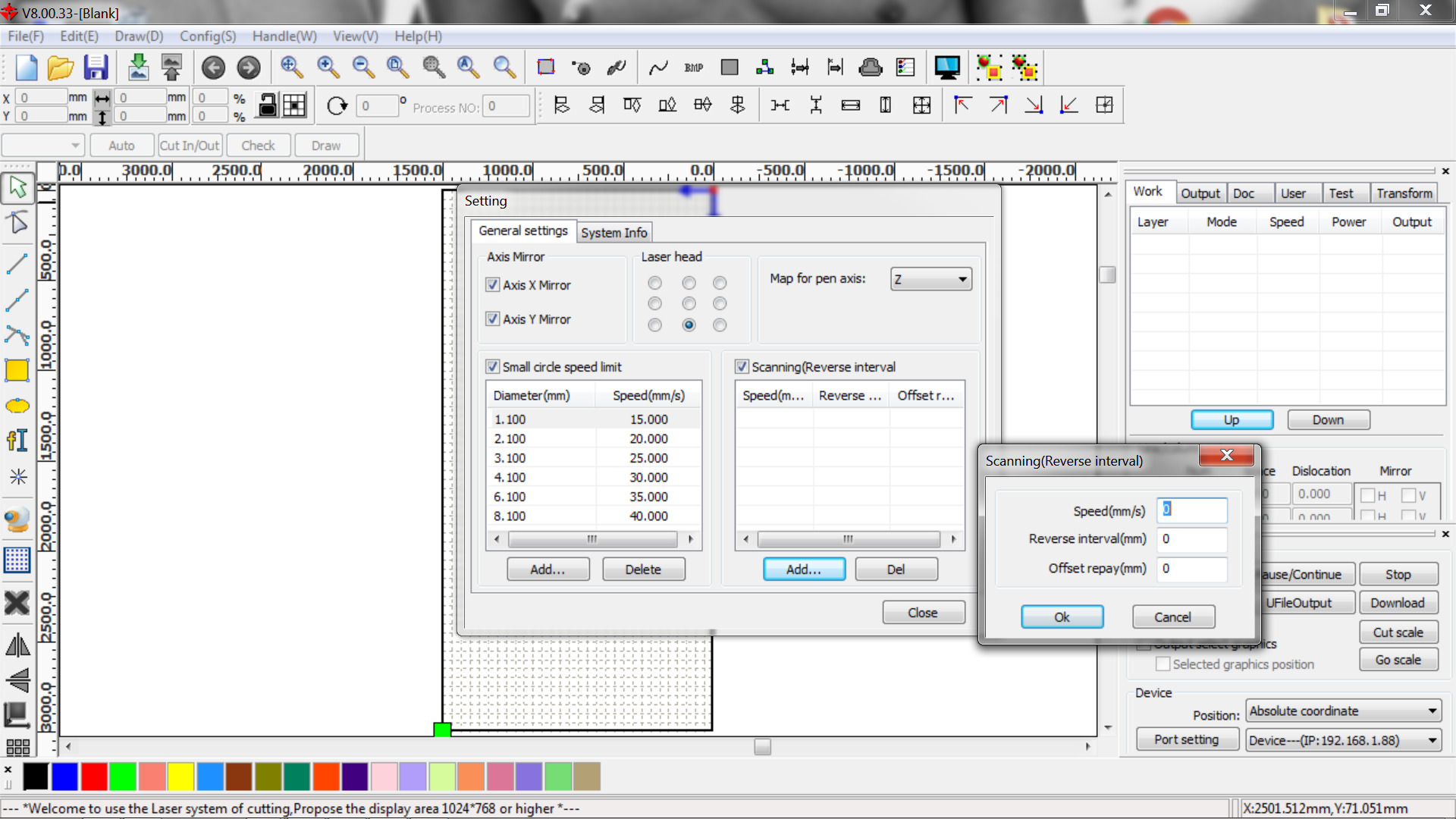

там есть добавление смещения для двунаправленной гравировки,но это если есть "размытость" по оси X. и
Ограничение скорости на малых окружностях, . А у меня проблемы с осью Y



[halkru]

Page 24, Step Lenght параметр



[novas86]

значит чтобы отладить координату по У мне нужно скачать корэл 11 или 12, и ещё типа плагин или как это называется. Я правильно понимаю,если да ,то это длинный путь. А к чему тогда программа RDWorks?
Если только так то можете ссылки дать?(
На пульте станка есть варианты "Сброс заводских настроек" и "Настройки по умолчанию". Но к ним нужен пароль. И я не уверена что от китайцев я его добьюсь,они только пишут типа привет,мы рады что станок включился ,а это уже хорошои всё в таком ключе...
Но зато если я пишу вопрос по поводу покупки к примеры лазерной трубки--тут то они меня ПОЛНОСТЬЮ понимают и забрасывают прямо таки почтой



[halkru]

...они только пишут типа привет,мы рады что станок включился ,а это уже хорошои всё в таком ключе...

Оптимистичные попались)))
