Нужна помощь Проблема с запуском

[Maxximian]

печать в кривых. в 16 кореле. работаем только в нем, в нем все и рисуем. Кидаю файл исходный. Именно его и пробывали пилить.



[Servis]

На счет экспорта из корела -где ставится такое разрешение?

Попробуйте еще в растре сделать



[Servis]

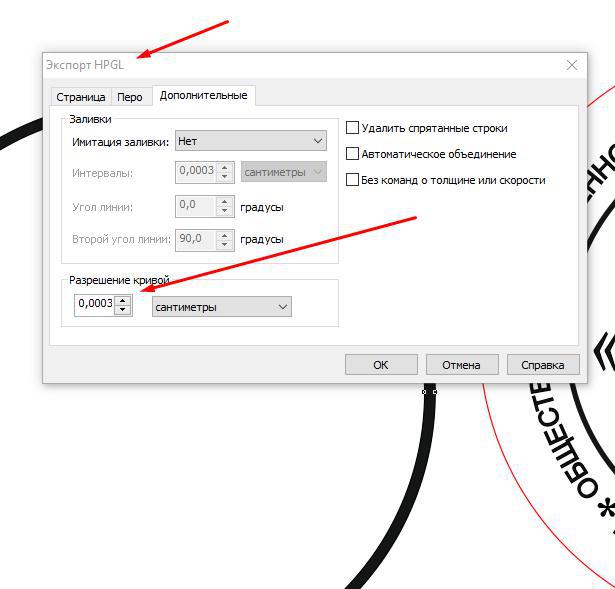

Файл - экспорт - формат *.plt



[Maxximian]

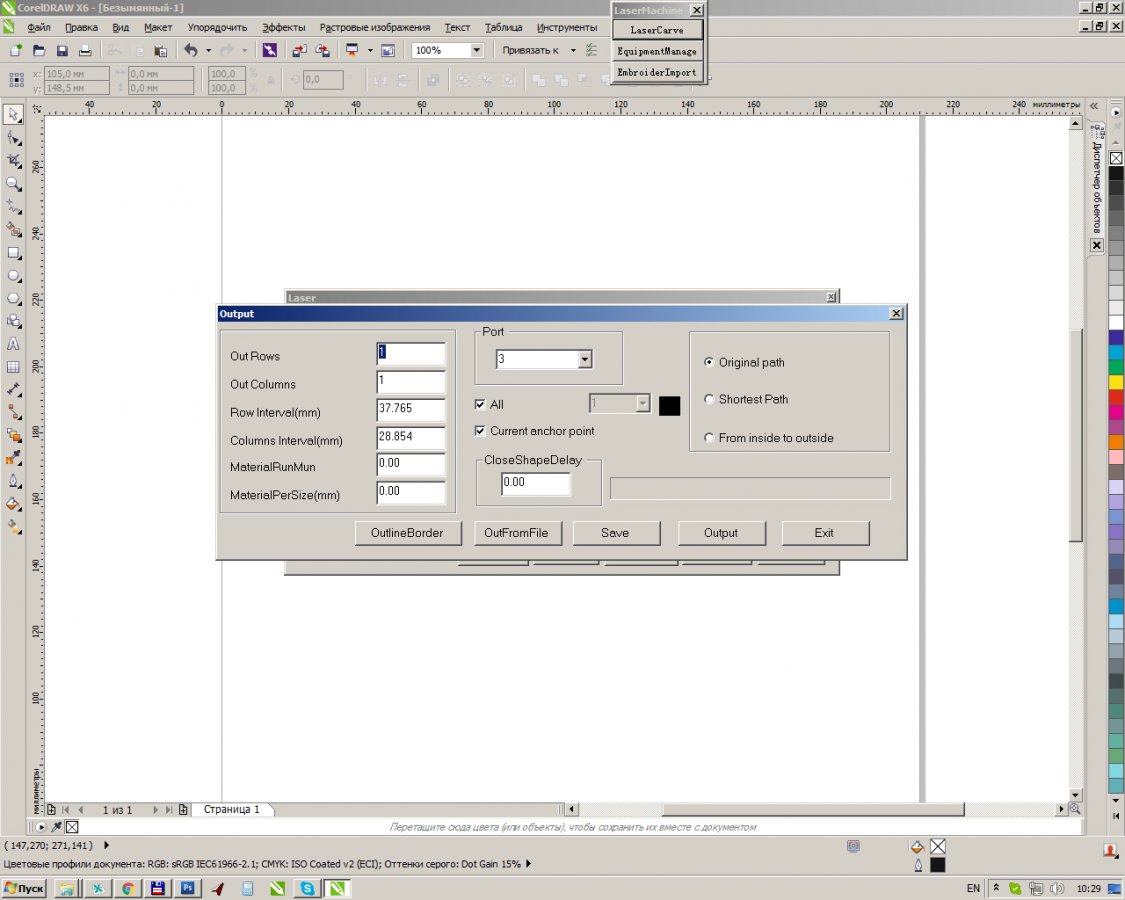

у меня нет такого окна вообще. Видимо разные приложения используются. У меня плагин вшит в корел - на фото меню управления. Кнопка output и станок начинает работу



[Maxximian]

на счет растра - попробую



[Servis]

у меня нет такого окна вообще.

Это Корел`е окно, я же написал файл - экспорт или ctrl + E



[halkru]

Видимо разные приложения используются. У меня плагин вшит в корел

Речь не о плагине, а настройках корела, на печати отчетливо видны грани.



[Maxximian]

а что мне даст экспорт в plt? как этот файл потом отправить на станок?
Я может не понимаю принцип - нарисовал круг - выставил параметры и нажал output. Что я упускаю?



[halkru]

Корел упрощает кривые - поэтому они становятся многогранниками ... Как вариант - не переводить в кривые базовые элементы - круг, квадрат..



[Servis]

Один раз так сделайте и все, сохраните в любое место и можете удалить. Этот файл не нужен, а потом через плагин отправить еще раз.



[Maxximian]

ок. щас так попробую и попробую также через растр



[Maxximian]

Спасибо, настройки экспорта улучшили картину в разы! я выставил минимальное значение. Буду искать теперь компромисс между скоростью и мощностью.



[Nikolaevsk]

для гравировки а не для вырезания по контуру лучше из корела сохранять в растре с разрешением 1016 dpi (подобрано опытным путем) и гравировать по JPEG файлу....



[halkru]

Мог бы подсказать - делать обвод в кореле, тк реальная гравировка сжигает элементы...



[Maxximian]

Добрый день, у меня возник вопрос касательно резки акрила! Не могу порезать(((( на мощности 95% и скорости 1, даже в 10 проходов не прорезает акрил 3мм. В чем причина? с гравировкой все более или менее нормально! Довольно долго делает, но делает! при гравировке акрил выгорает моментально, испарить 3мм довольно легко, а вот порезать его не могу((( 10 проходов по мне уже довольно много для обычного номерка



[Maxximian]

с гравировкой действительно лучше делать из картинки. Не знаю почему именно 1016 dpi, но попробую! я обычно ставлю 1200 dpi



[halkru]

Добрый день, у меня возник вопрос касательно резки акрила! Не могу порезать(((( на мощности 95% и скорости 1, даже в 10 проходов не прорезает акрил 3мм. В чем причина? с гравировкой все более или менее нормально! Довольно долго делает, но делает! при гравировке акрил выгорает моментально, испарить 3мм довольно легко, а вот порезать его не могу((( 10 проходов по мне уже довольно много для обычного номерка

У Вас там необычная доработка - експандер луча, поэтому что-то рекомендовать однозначто, кроме юстировки и правильного выставления фокуса сложно.



[Maxximian]

на счет юстировки - нам оптику настраивал Академик) Вызывали специалиста из Академгородка нашего и он лазер настраивал от и до. А вот на счет фокуса - тут да, есть сложности! точно поймать фокус не можем, так как материалы разные пилим и фокус пляшет! Ось Z не такая точная и фокус как бы на глаз получается! ну буду пробывать фокус менять



[Servis]

на счет юстировки - нам оптику настраивал Академик) Вызывали специалиста из Академгородка нашего и он лазер настраивал от и до. А вот на счет фокуса - тут да, есть сложности! точно поймать фокус не можем,

Расположите материал под наклоном, проведите линию реза и найдите самый тонкий рез. Замерьте это расстояние до носика и вырежьте фокусный мерник, поменялась толщина материала, мерником отрегулировали высоту фокуса. Найти фокус куда проще юстировки, Академик не нужен для этого )



[Maxximian]

Добрый день! Возникла проблема/вопрос по резке: делаю резку гравировку и резку номерков! но при резке наблюдается, что одна из 4х сторон срезается как бы под углом((( Пробывал резать по обоим осям, все равно - одна из сторон косая! в чем может быть причина? почему только одна сторона?
Материал зафиксирован, оптика вроде настроена хорошо! 3 стороны ровные, одна косая((
