Делюсь опытом Алюминиевый сплав д16 гравировка

[halkru]

Проба работы по алюминиевому сплаву Д16, пруток диаметром 6 мм - торцевая гравировка.



[halkru]

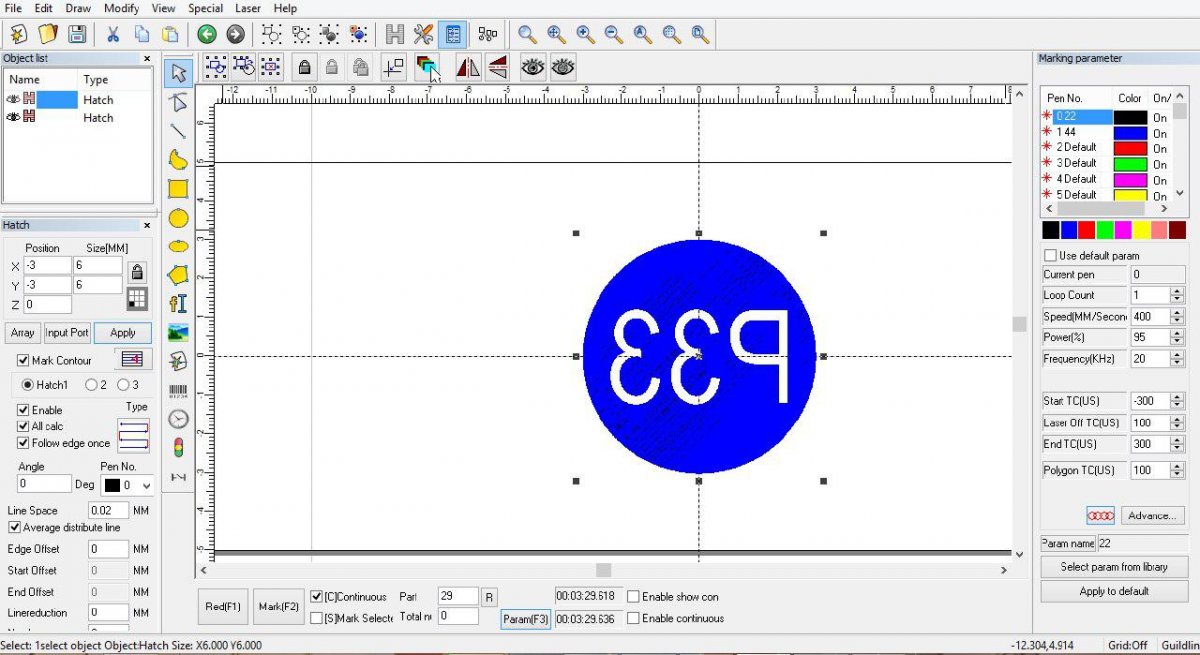

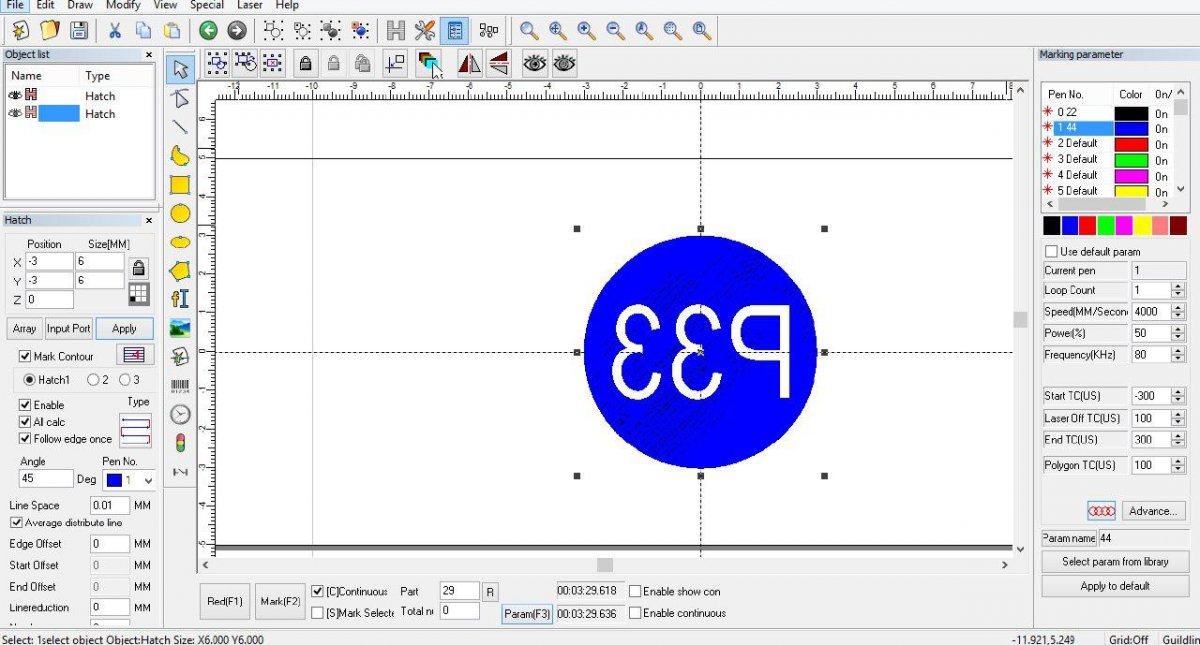

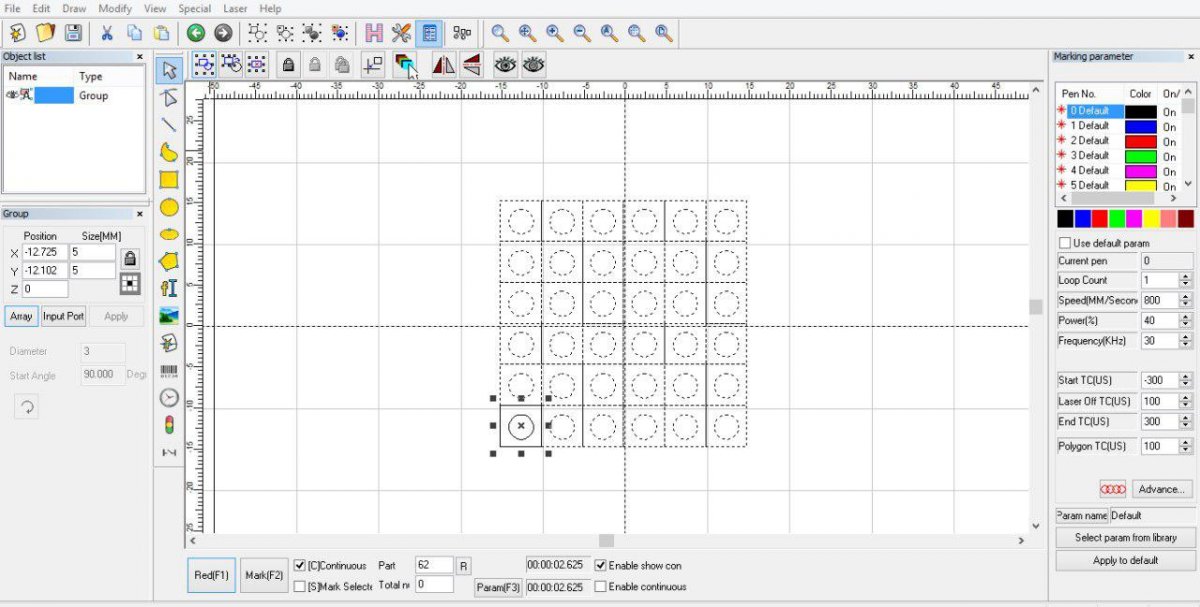

Готовим задание из двух повторяющихся операций - сжигание материала, снятие окалины со следующими параметрами
Сжигание

Нахлест точек импульсов следующий

Удаление окалины



[halkru]

Запускаем процесс

Работа по Д16

• halkru
• 7 Апр 2017
• волоконный лазер гравировка алюминия печать

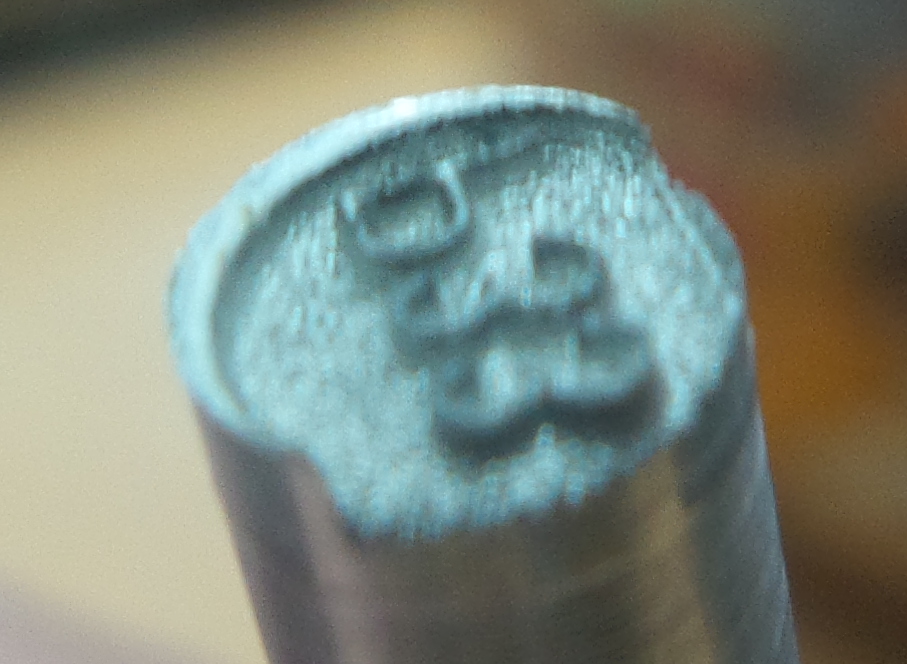

Глубокая выборка алюминиевого сплава Д16



[halkru]

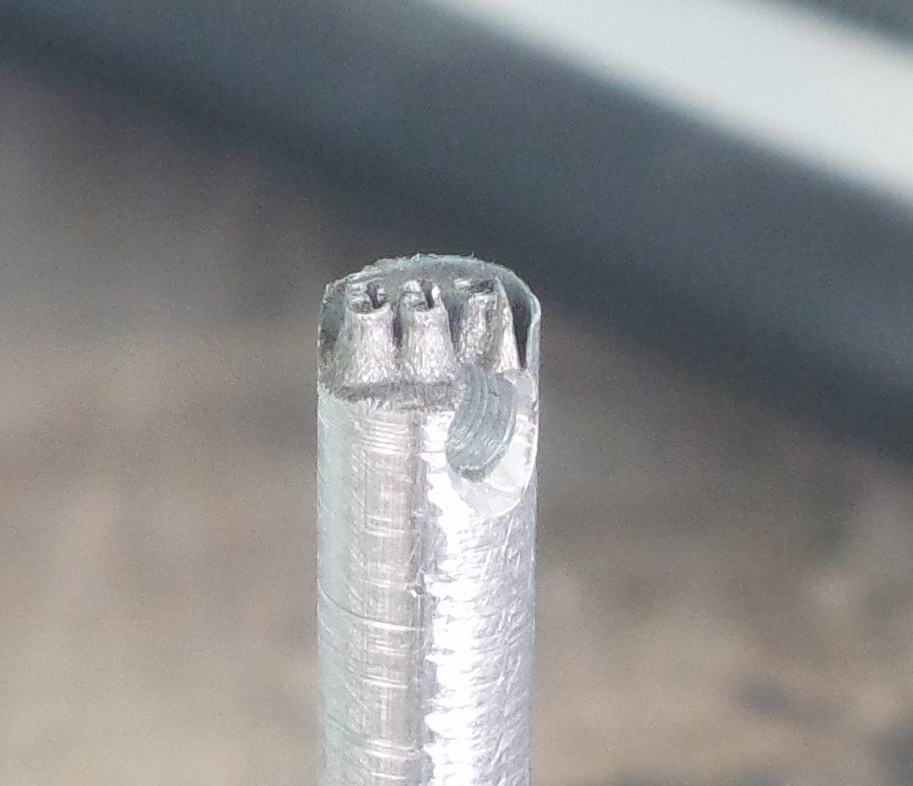

Несколько промахнулись по приладке (не по центру) и количеству проходов (29) - большая глубина - 1,545 мм. Итог, для такого режима снятия материала 1,545/29=0.053 мм/проход, для 0.3 мм необходимо примерно 6 проходов.



[halkru]

Проба 2а, 8 проходов (полное видео), глубина ~0.46 мм

Гравировка клише

• halkru
• 10 Апр 2017
• гравировка металла лазерная гравировка

Из этой темы https://halkru.com/forum/threads/3342/



[halkru]

Глубина еще великовата, и очевидно пилотный луч не совпадает с реальным - требуется регулировка



[halkru]

Для совмещения пилотного луча с реальным делаем макет и гравируем его



[halkru]

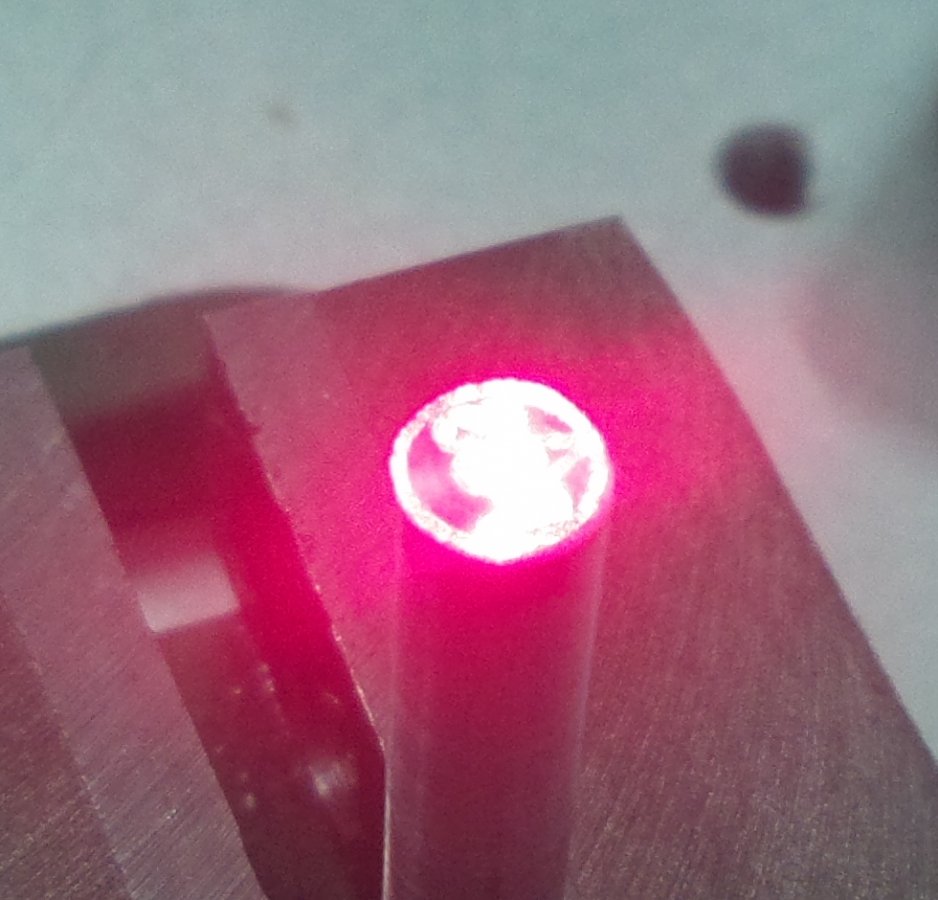

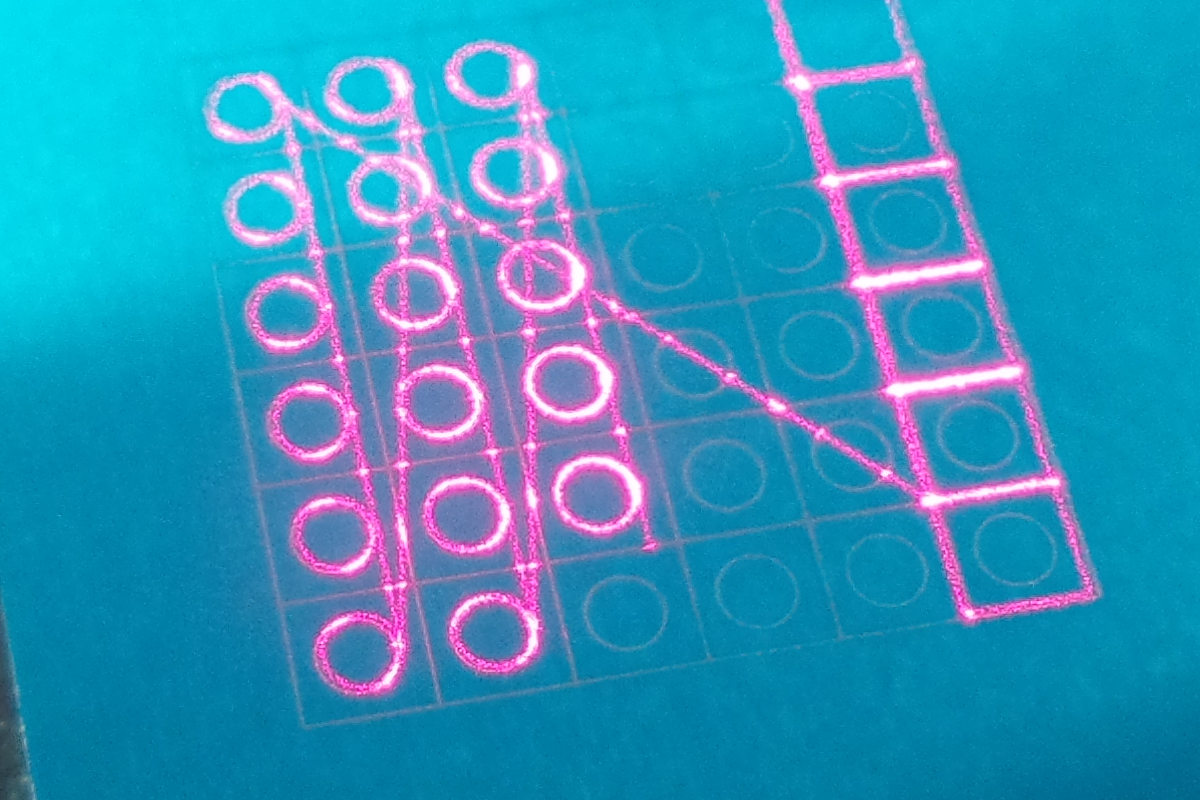

Включаем пилотный луч, видим - смещение по Х и У



[halkru]

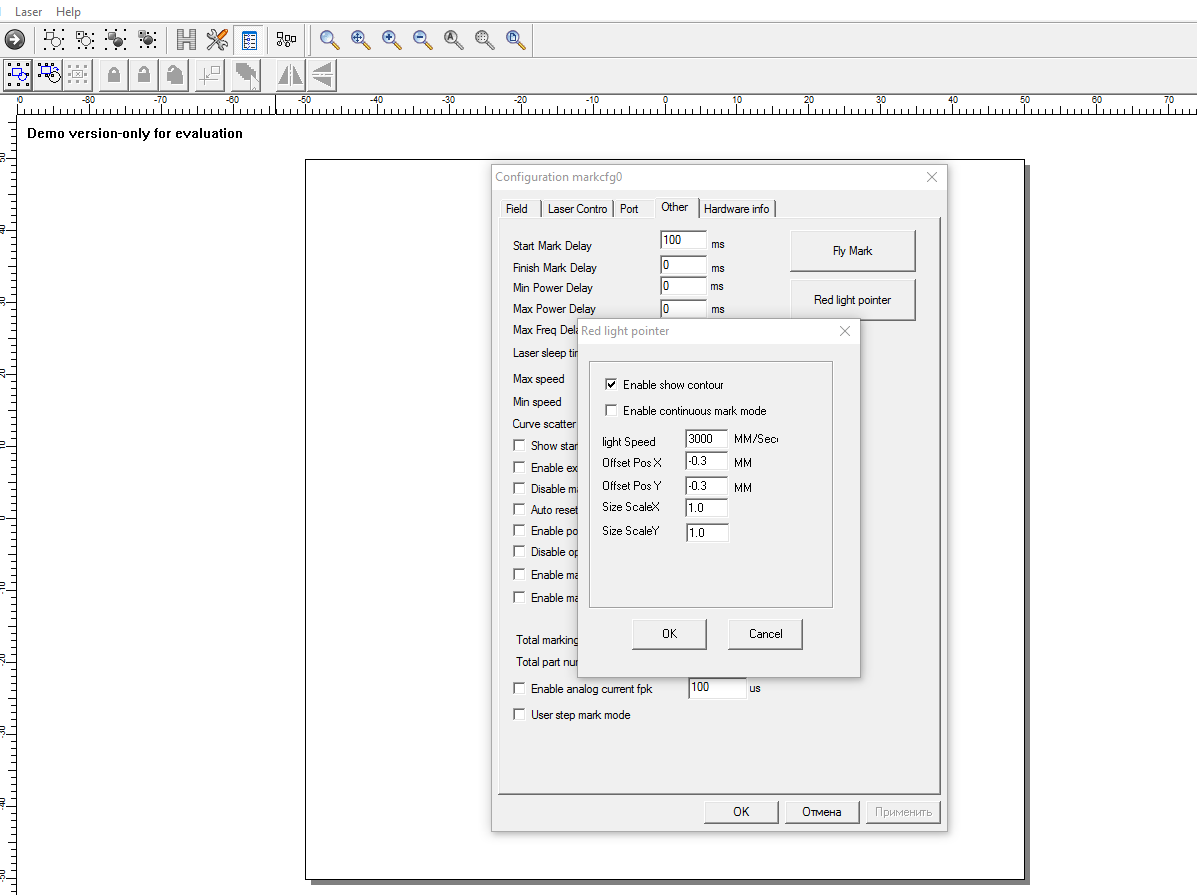

Вводим корректирующие значения для Х и У



[halkru]

Проверяем повторно, боле-менее сходится, хотя заметно небольшое расхождение в масштабе, для 5 мм изделия принимаем - не критично )



[halkru]

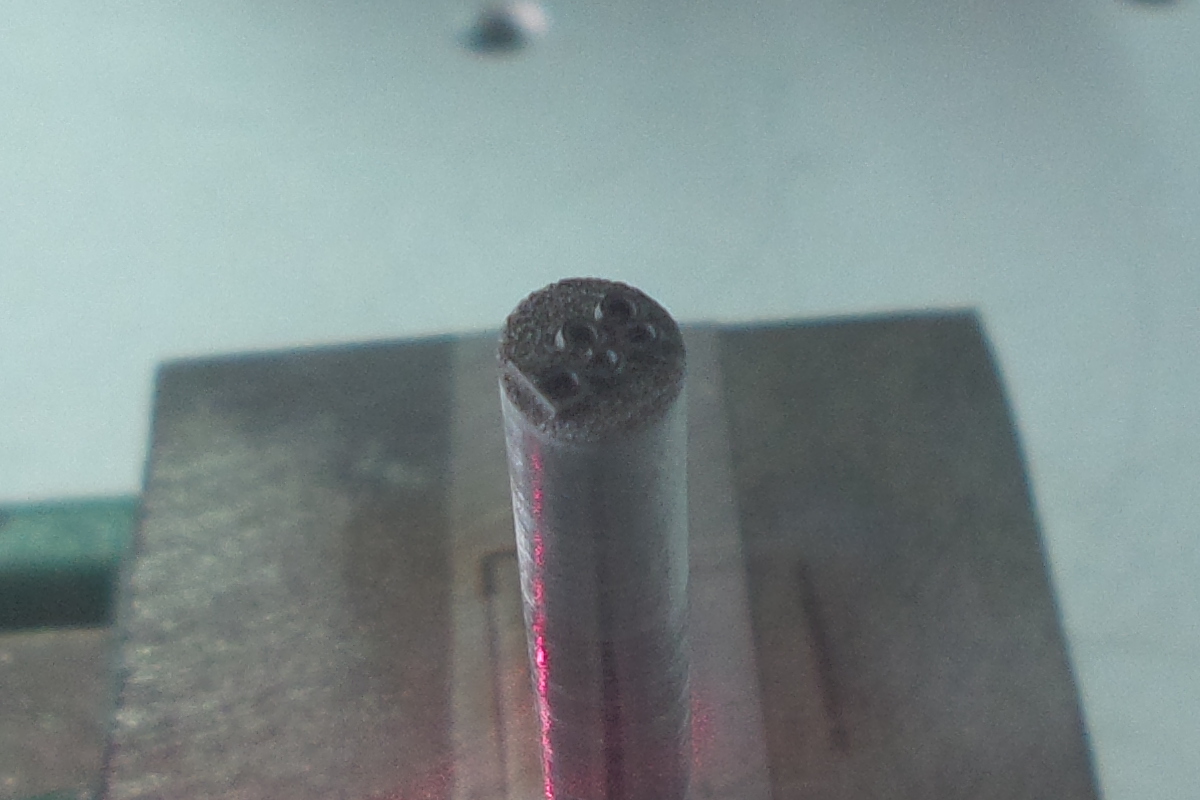

Гравируем 5 проходов, время гравировки 45 секунд, очевидно значительное превосходство перед фрезерованием.

Финишная гравировка - результат

• halkru
• 12 Апр 2017

Из этой темы https://halkru.com/forum/threads/3342/



[halkru]

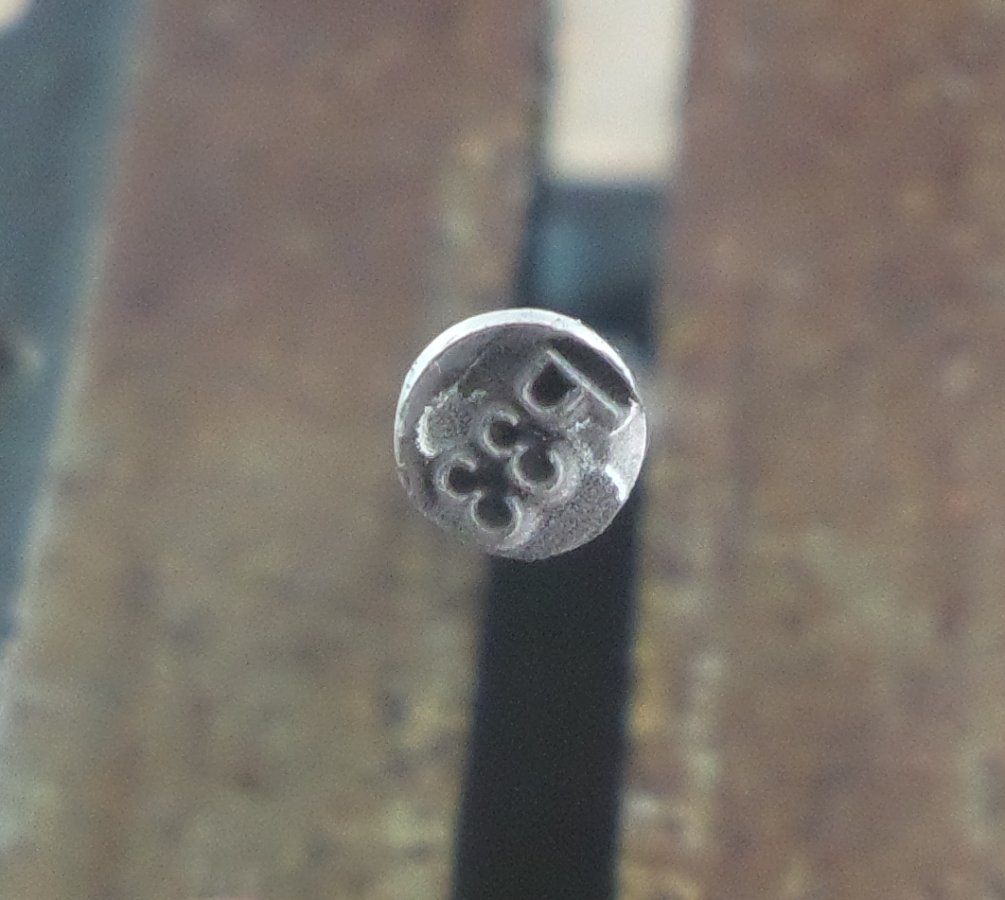

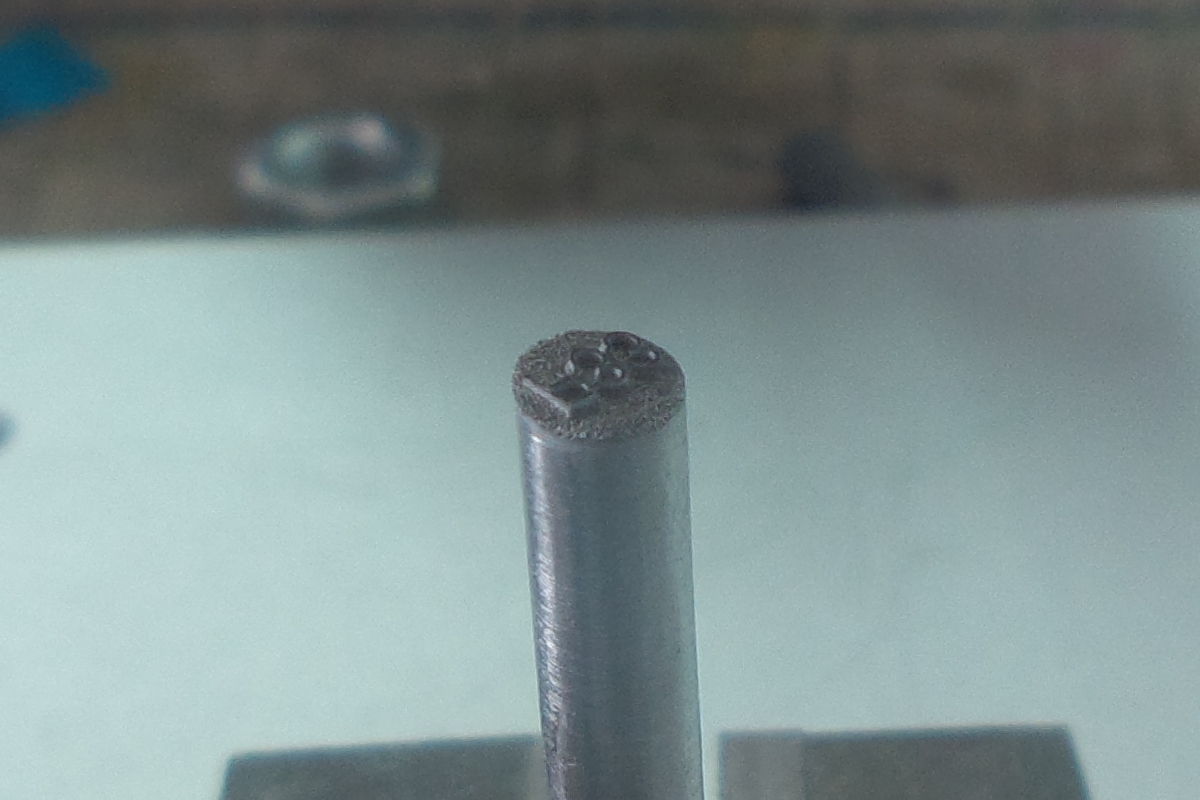

Результат. Вполне ожидаем и приемлем.



[halkru]

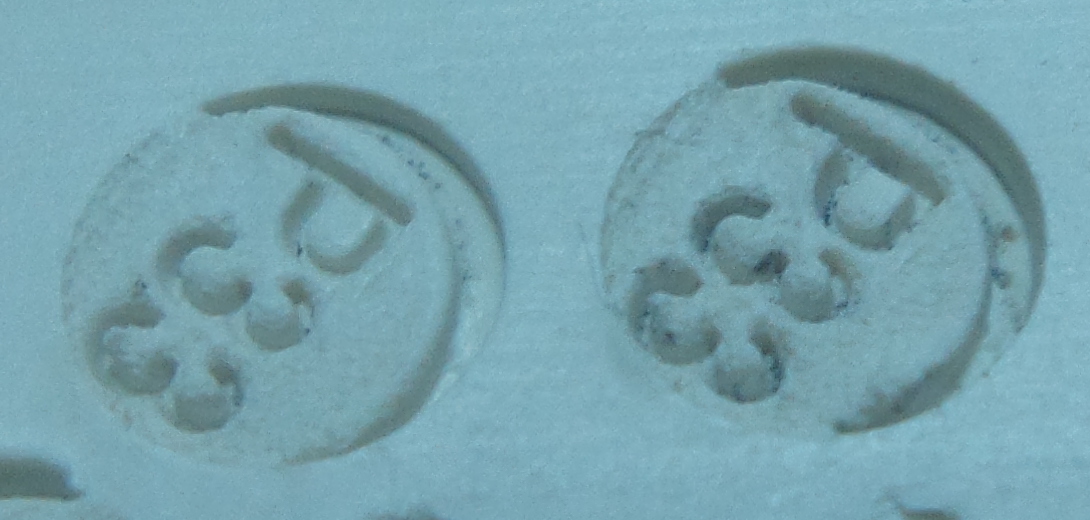

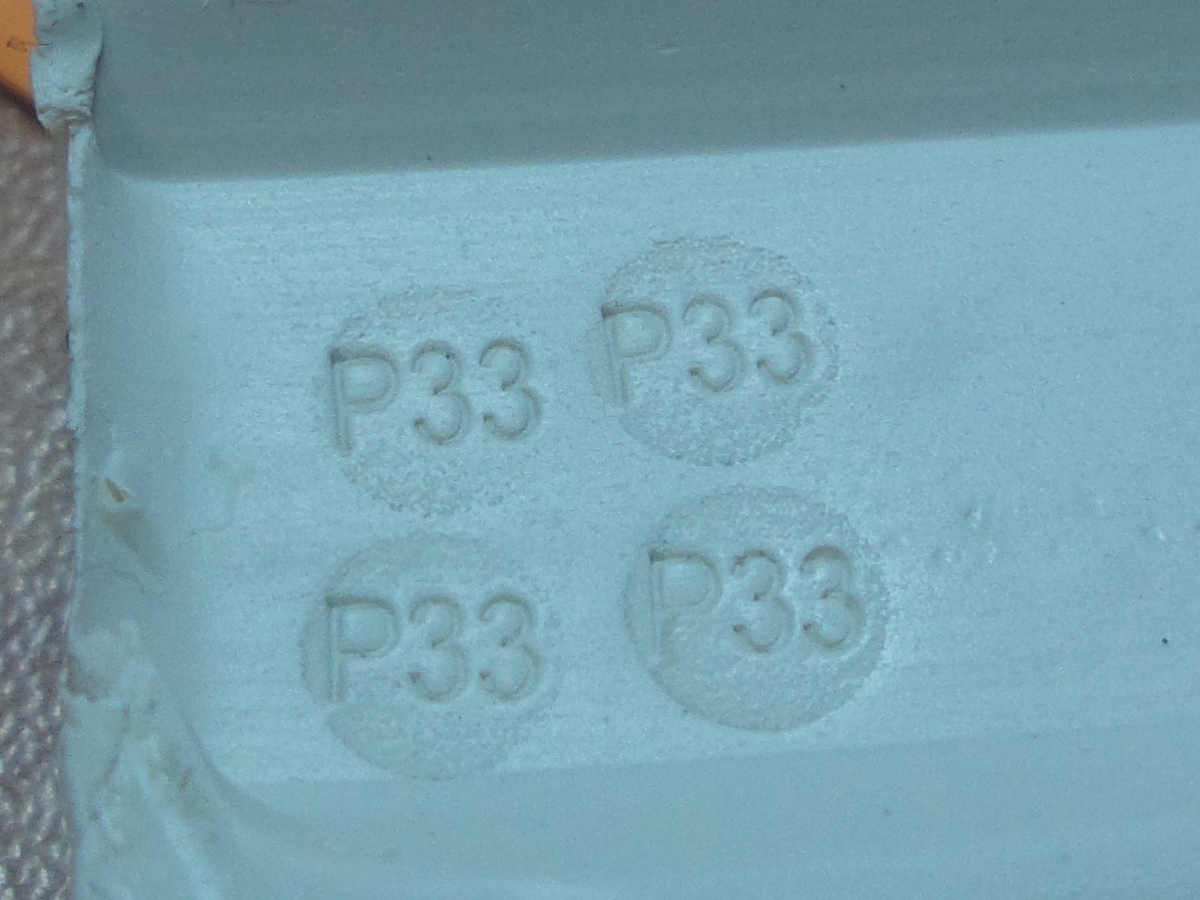

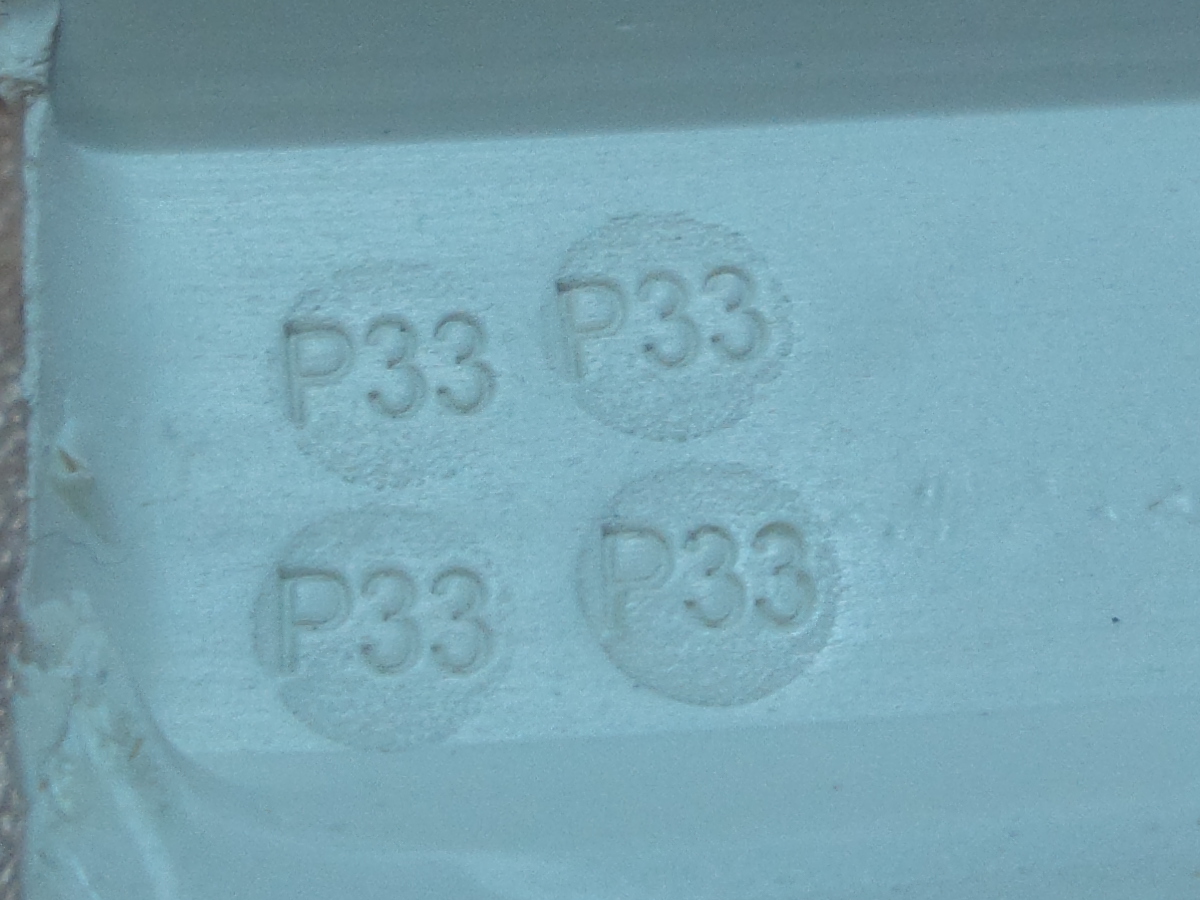

Оттиск.



[V_lad]

Константин, здравствуйте!

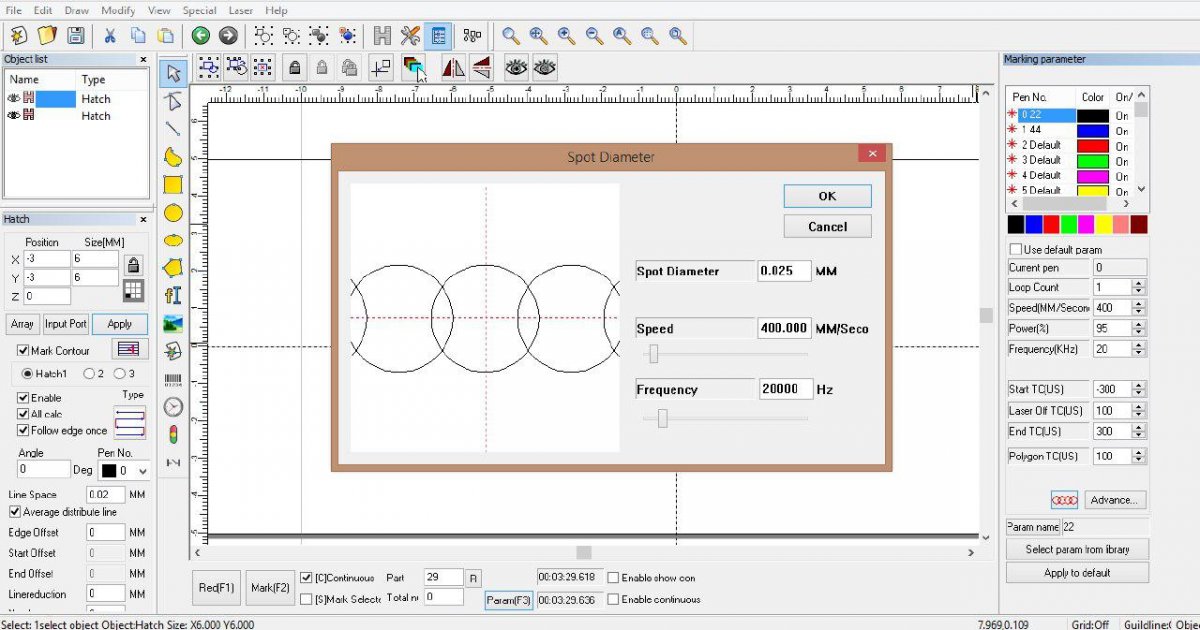

Spot dia окошко это где и в кратце, если можно, на что влияет?



[Alb16]

halkru, а какая мощность лазера?



[halkru]

Константин, здравствуйте!
Spot dia окошко это где и в кратце, если можно, на что влияет?

Здравствуйте.

Оно не на что не влияет, но дает представление как будут ложиться лазерные импульсы.



[halkru]

halkru, а какая мощность лазера?

30 Вт.



[V_lad]

Сейчас немного попробовал что-то подобное и, кто бы сомневался, "сюрприз" ! Задаю хэтч 1, хэтч2 с разными цветами (разные параметры гравировки), ставлю галку в чекбоксе "mark one by one", ставлю каждому цвету "mark loop"=3, жму apply. Во вкладке "object list" появляется Hatch но только 1. Жму "Маркировать", начинается маркировка : 3 раза подряд hatch1, 3 раза подряд hatch2.
Что делаю не так, как заставить маркироваться хэтчи 1 и 2 друг за дружкой?



[halkru]

ставлю каждому цвету "mark loop"=3

Вот это не надо делать, просто внизу поставьте галочку маркировать бесконечно.



[V_lad]

А как контуру задать разные параметры , если хочу порезать что-нибудь?
И что значит тогда чекбокс "mark one by one" во вкладке Hatch ?
