Широкоформатный лазерный гравер

[halkru]

Такая ситуация на вашем станке??

Примерно так.

С ними точность и скорость механического перемещения инструмента увеличивается.

Это совсем другой порядок цен.



[Evgueni S]

Она в принципе не решается на стороне контроллера. Он (контроллер) как минимум должен уметь использовать таблицу pitch компенсаций, подготовленную каким-либо лазерным измерительным интерферометром, а это из области фантастики для такого применения.

Ну а вы как , сделали передвижение сканатора по большому полю? Просто , если все так сложно, то может проще перемещать линзу, дающую пятно 50 мкм с лазерной головой без сканатора по полю? Как я понял это должна быть линза 170х170 мм?
Но если не использовать сканатор, то как управлять настройкой и включением лазера через программу Mach3 например. По идее надо использовать софт и плату для лазерной резки. Нужен ваш совет.



[halkru]

сделали передвижение сканатора по большому полю

Да

Просто , если все так сложно

Не сложно, но есть проблемы, которые описал выше

то может проще перемещать линзу

Да Вы телепат )) Есть такая задумка, на СО2 стол поставить волоконник, собственно для этого и нужны линзы см. выше.

то как управлять настройкой и включением лазера через программу Mach3 например

Никак, нужна собственная программно-аппаратная среда, т.к. волоконник управляется собственным интерфейсом.



[halkru]

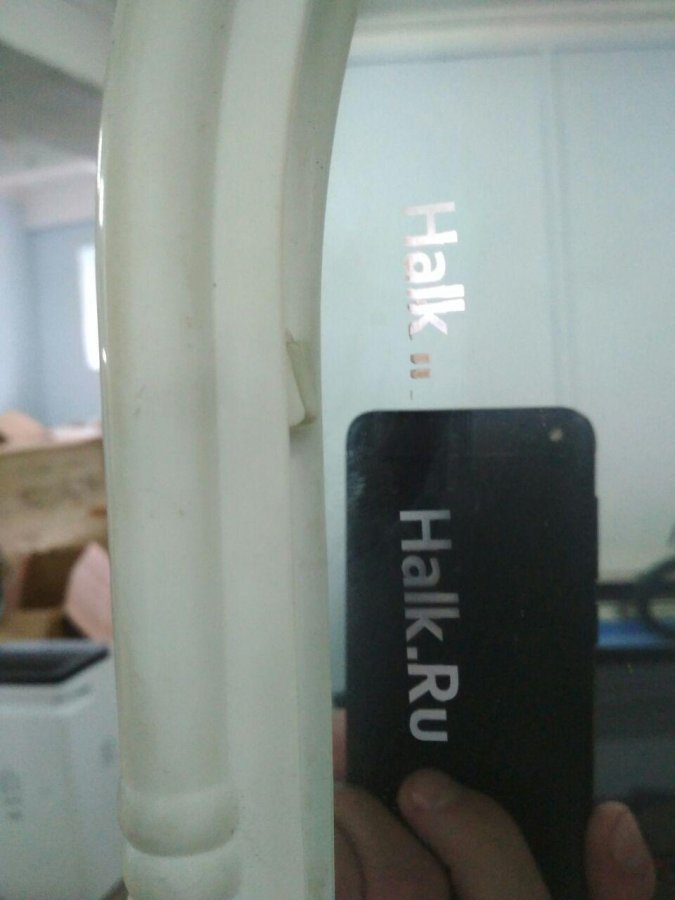

Хочу сделать лазерную гравировку задней стороны зеркала

Попробовали, довольно не плохо получается
И насквозь

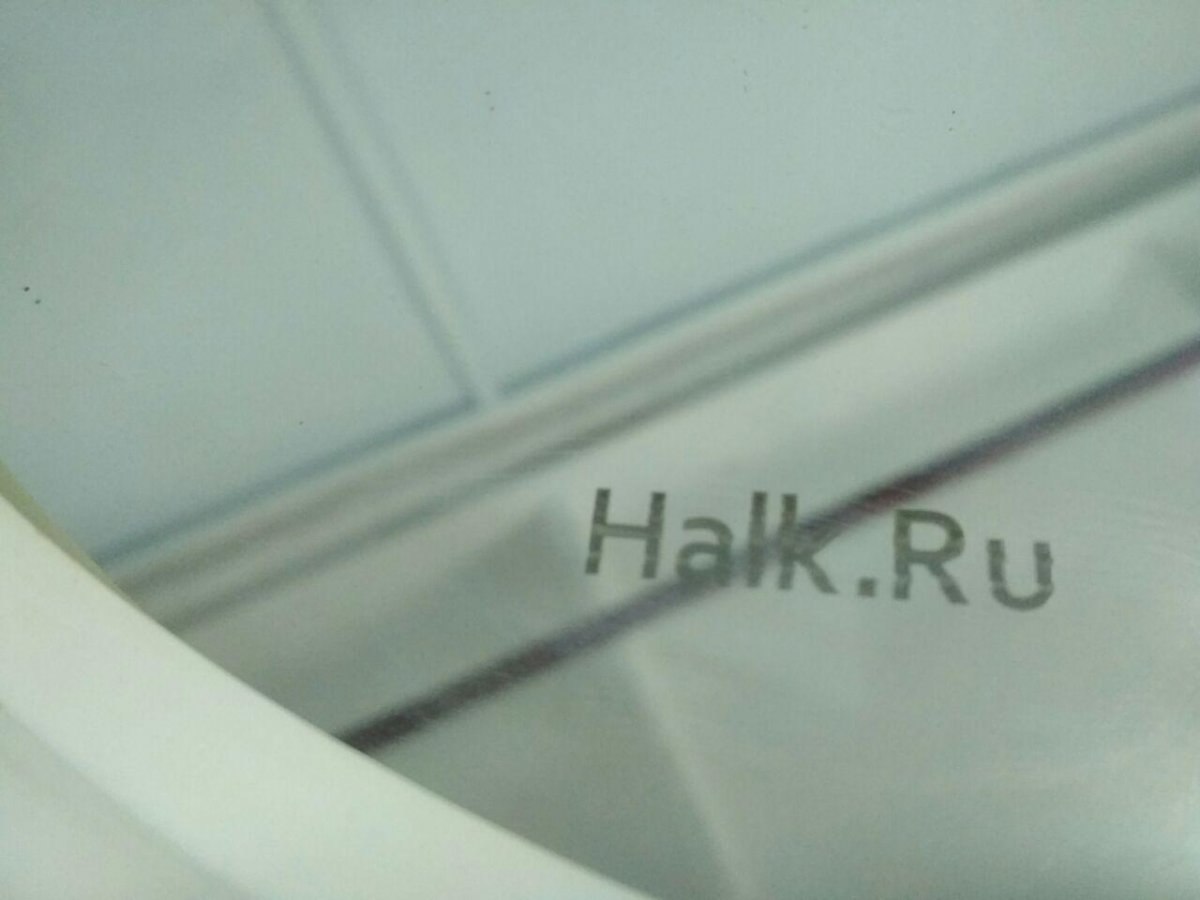

И Маркировка

Гравировка по зеркалу с наружной стороны - YouTube

• halkru
• 2 Ноя 2017

Оборудование с ЧПУ, лазерные, фрезерно-гравировальные станки



[Evgueni S]

Да

Не сложно, но есть проблемы, которые описал выше

Да Вы телепат )) Есть такая задумка, на СО2 стол поставить волоконник, собственно для этого и нужны линзы см. выше.

Никак, нужна собственная программно-аппаратная среда, т.к. волоконник управляется собственным интерфейсом.

А вот интересно, а можно ли сделать широкоформатную гравировку на станке лазерной резки 300 вт, мощность 10-15 %. В режиме гравировки на таком станке , мощность 10 % , продувочный газ не подается. Только что там с частотой повторения у этих лазеров. Могут ли они выдавать до 100 кгц?



[halkru]

гравировку на станке лазерной резки 300 вт

В импульсных лазерах (обсуждаемых здесь) мощность в импульсе порядка 10 кВт.



[Evgueni S]

В импульсных лазерах (обсуждаемых здесь) мощность в импульсе порядка 10 кВт.

Я с самого начала писал, что не специалист по лазерам. А какая мощность в импульсе у лазер резчиков по металлу?



[halkru]

мощность в импульсе у лазер резчиков по металлу?

Они не импульсные, номинальная указанная мощность.



[Evgueni S]

Они не импульсные, номинальная указанная мощность.

Импульсные лазера нужны для 2 Д и 3Д гравировки. Мне же надо снимать слой металла со стекла. Если лазерная резка не импульсная, значит съем покрытия будет в виде сплошной линии, а не множества точек? Так?



[halkru]

значит съем покрытия будет в виде сплошной линии, а не множества точек? Так?

Исходя из логики - так ).

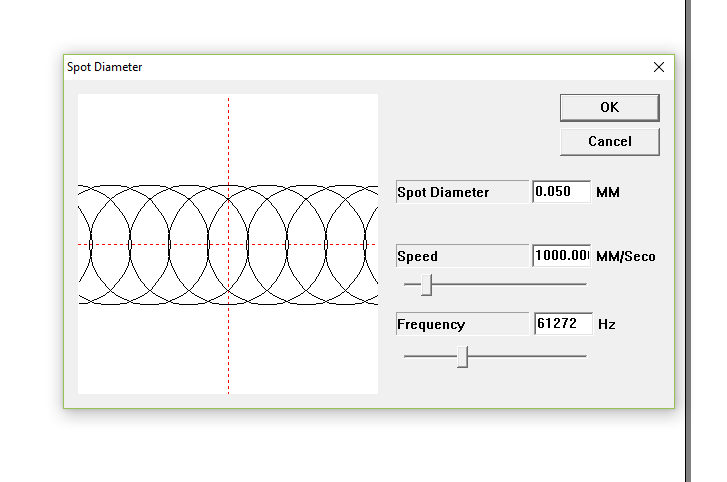

И в импульсных, путем установления определенных параметров можно добиться перехлеста точек, что будет выглядеть как линия.
