Нужна помощь Fiber laser system error сломался гравер 30w

[Эдуард_Xed]

Ребята, подскажите, вдруг кто сталкивался с такой бедой.
при начале работы с новым заказом, лазер мелькнул вспышкой, и сдох.
при этом завис комп, программа (ezcad 2.7.6) зависла - "не отвечала". перезагрузили комп - продолжает висеть.
отключили гравировщик от компа - всё заработало. Но при подключении и попытке нанести гравировку, выдаёт ошибку: "fiber laser system error". Перезагружаем системный блок гравировщика, начинает работать, до первой попытки что то выжечь. там опять быстрая вспышка и отказ в работе.
Красный луч работает, кулеры работают, настройки красного луча (калибровки) слетели.
есть у кого какие идеи, с чем это может быть связанно ?

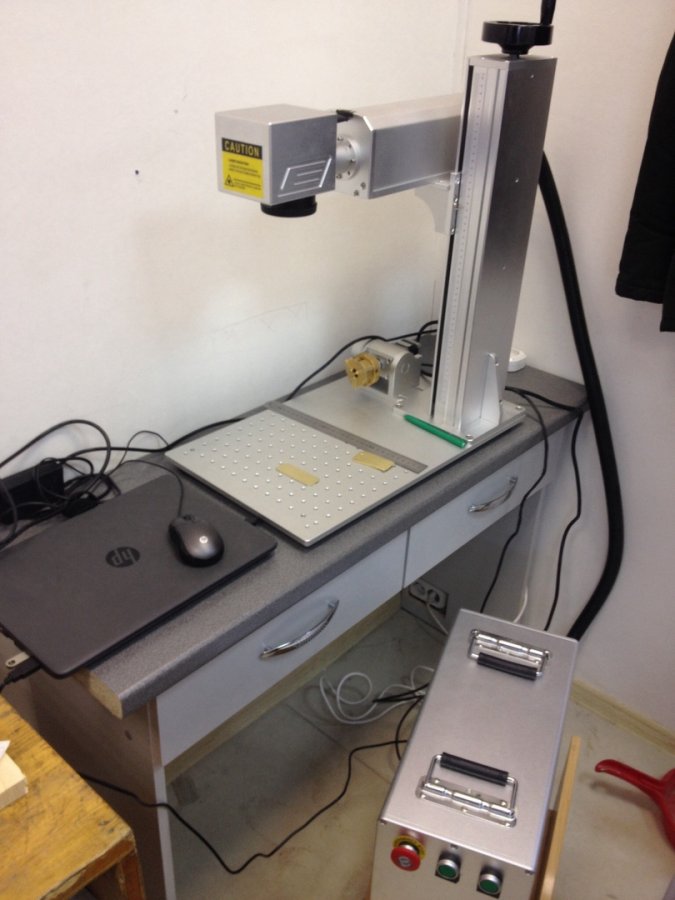

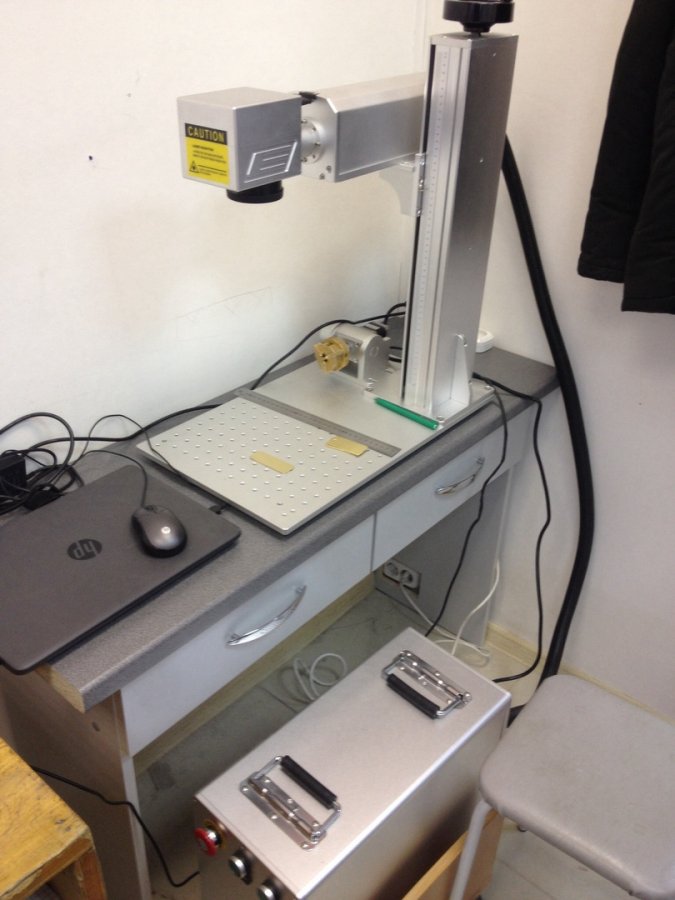

маркер:

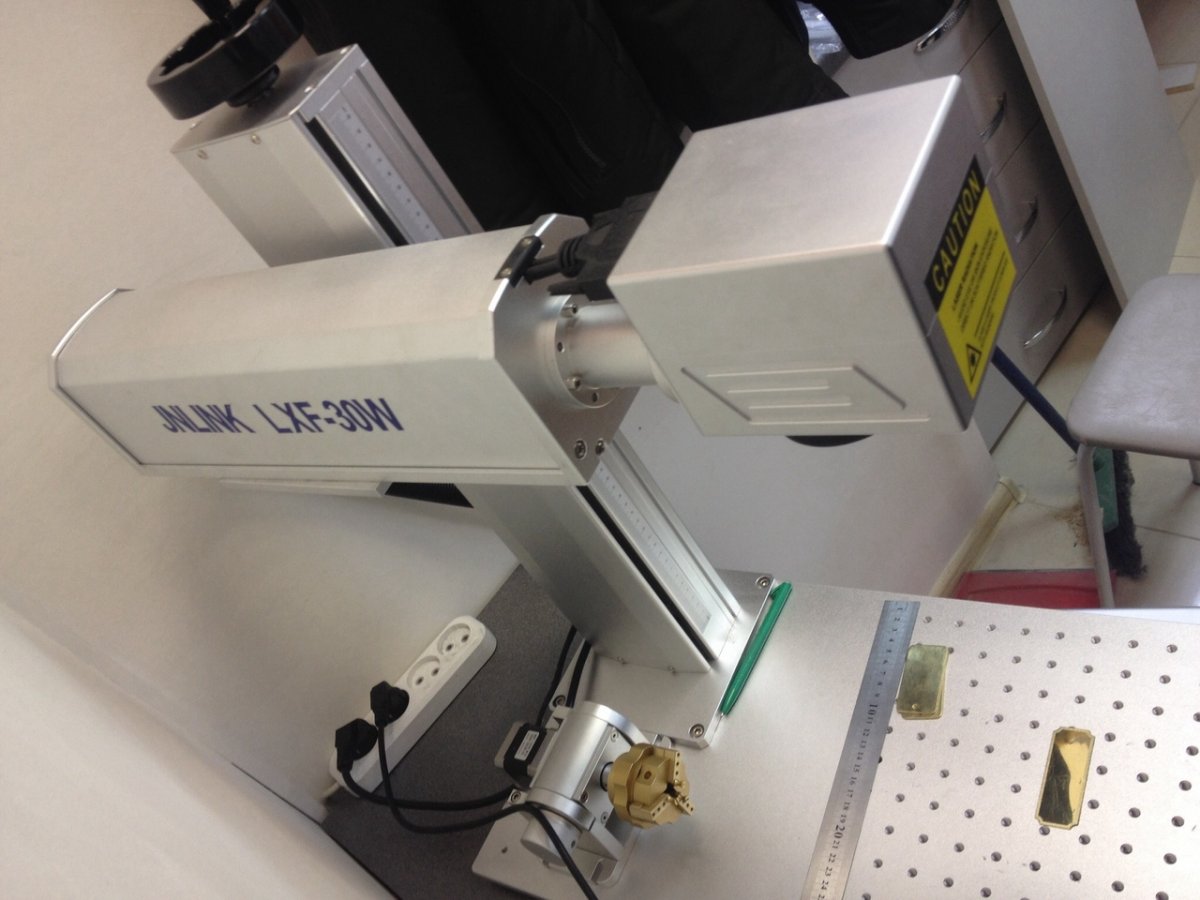

JNLINK LXF 30W c линзой 200 и источником "
Raicus"



[alkg]

Может перегрев лазера и зашита срабатывает , не знаю есть ли у них зашита , или замыкает где на корпус



[Эдуард_Xed]

может есть какие то способы, чтоб диагностировать неисправность ?
а то как то он странно, месяц "верой и правдой", а потом внезапно бац, и ау фидер зейн... пишите письма.
брали с Китая, стоил как сбитый Бойнг, и чего, всё ? на месяц его ?



[alkg]

Только при включение самого лазера вырубается ? замерьте напряжение на блоке питания , может даже блок питания коротит . Если не знаете где то выложите фото или найдите телемастера пусть замерит



[Эдуард_Xed]

Только при включение самого лазера вырубается ? замерьте напряжение на блоке питания , может даже блок питания коротит . Если не знаете где то выложите фото или найдите телемастера пусть замерит

Дело в том, что лазер запускается. Куллеры работают, блок питания работает (я так понял, что питание лазера 24V) Красный луч работает, связь с платой значит есть. Но при первом запуске луч гравирует 1-2 мм и всё, блокируется. Видимо в этот момент срабатывает какая-то защита. И уже при слудующих запусках гравировки выдаёт эту ошибку: Fiber laser: system error
Питание ещё не мерили.



[Эдуард_Xed]



[alkg]

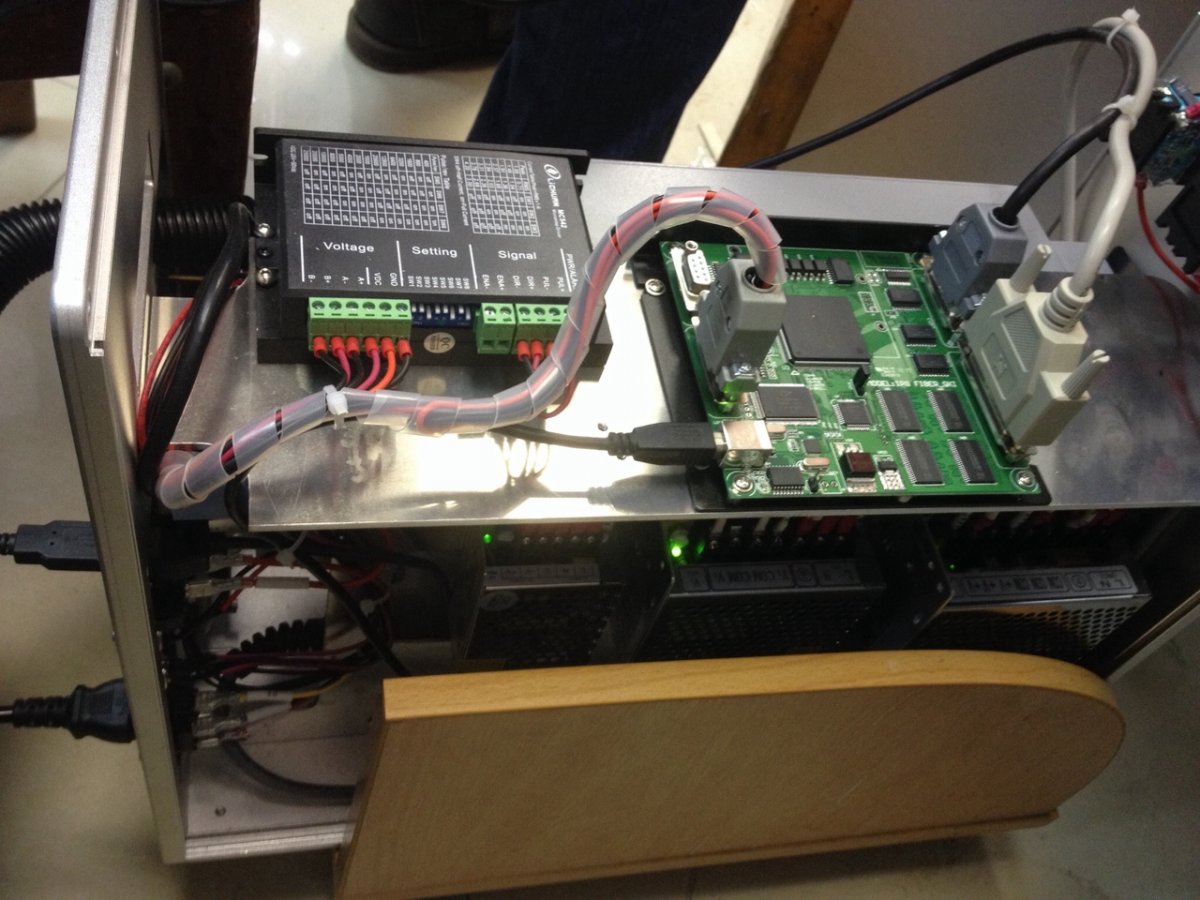

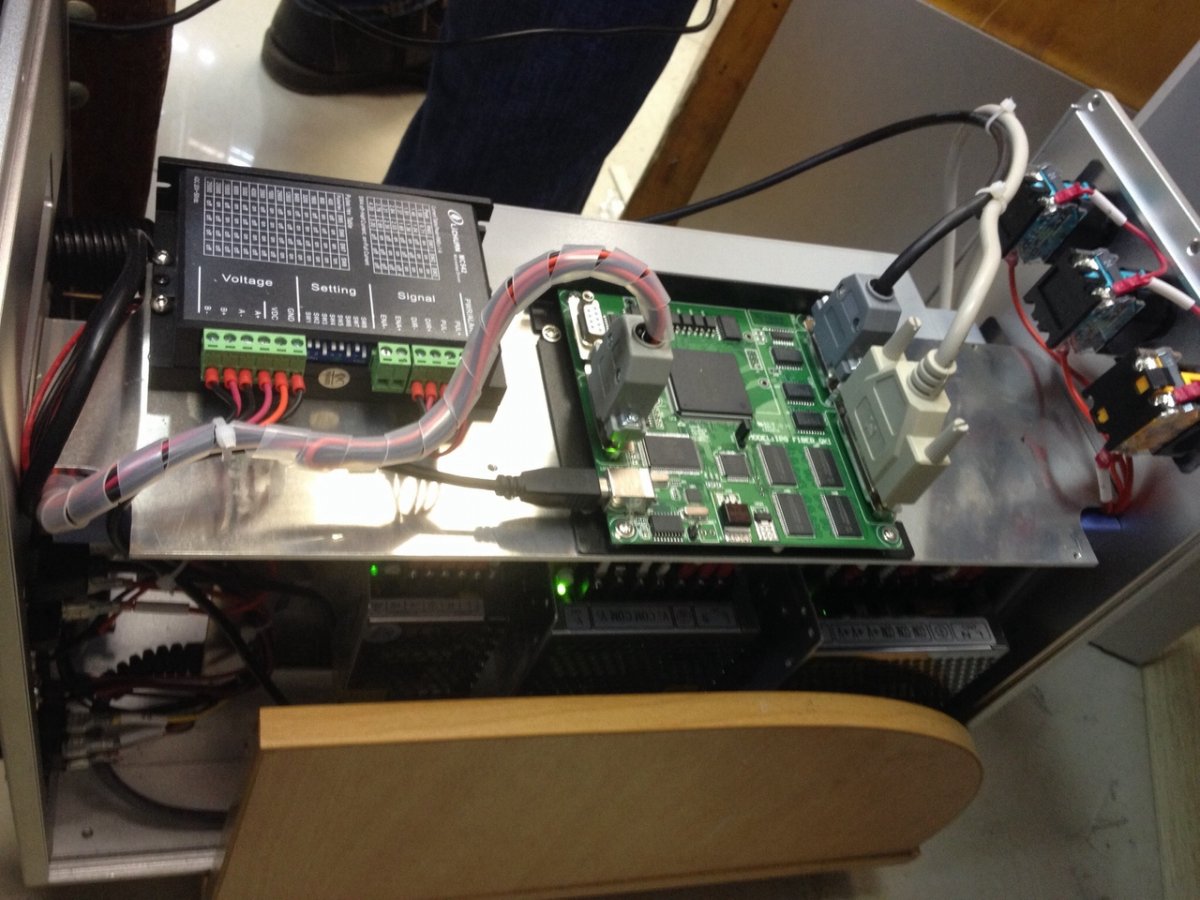

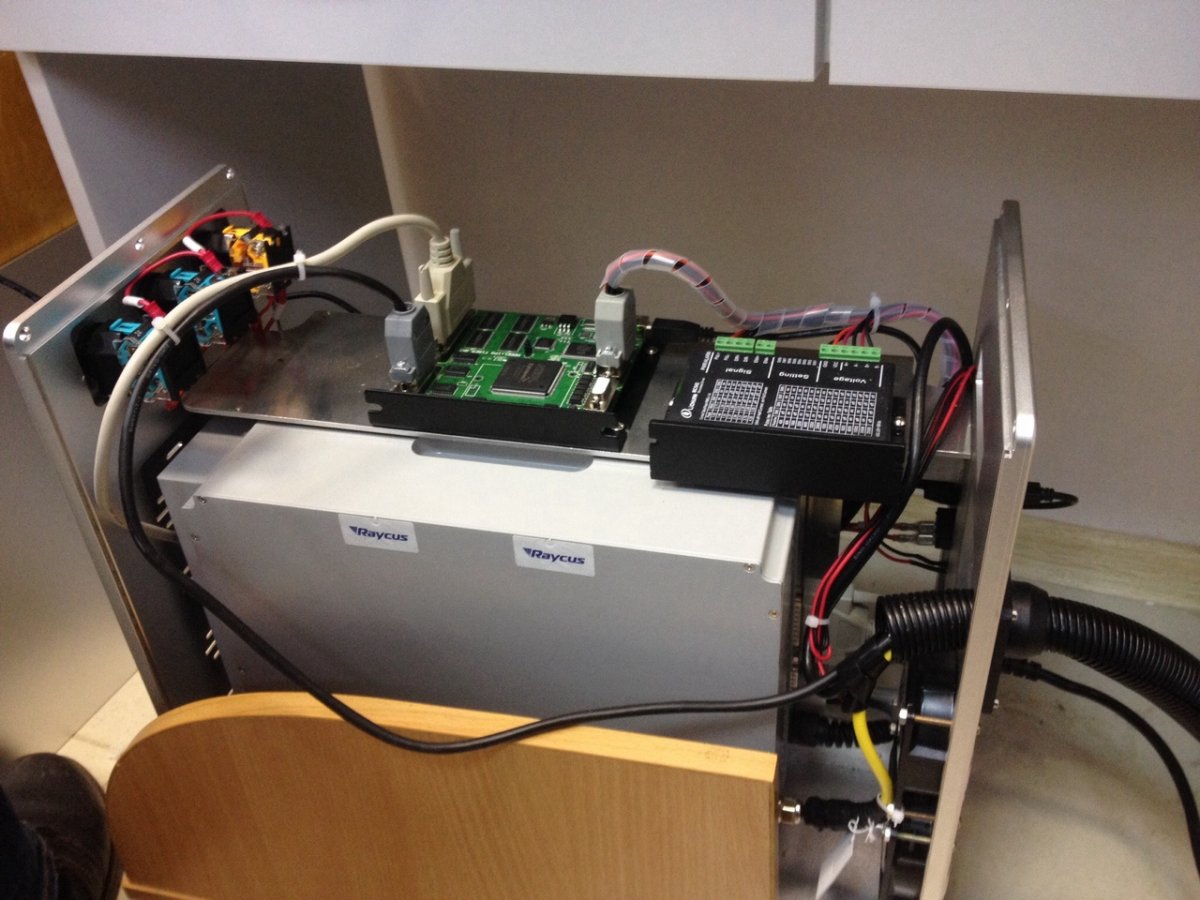

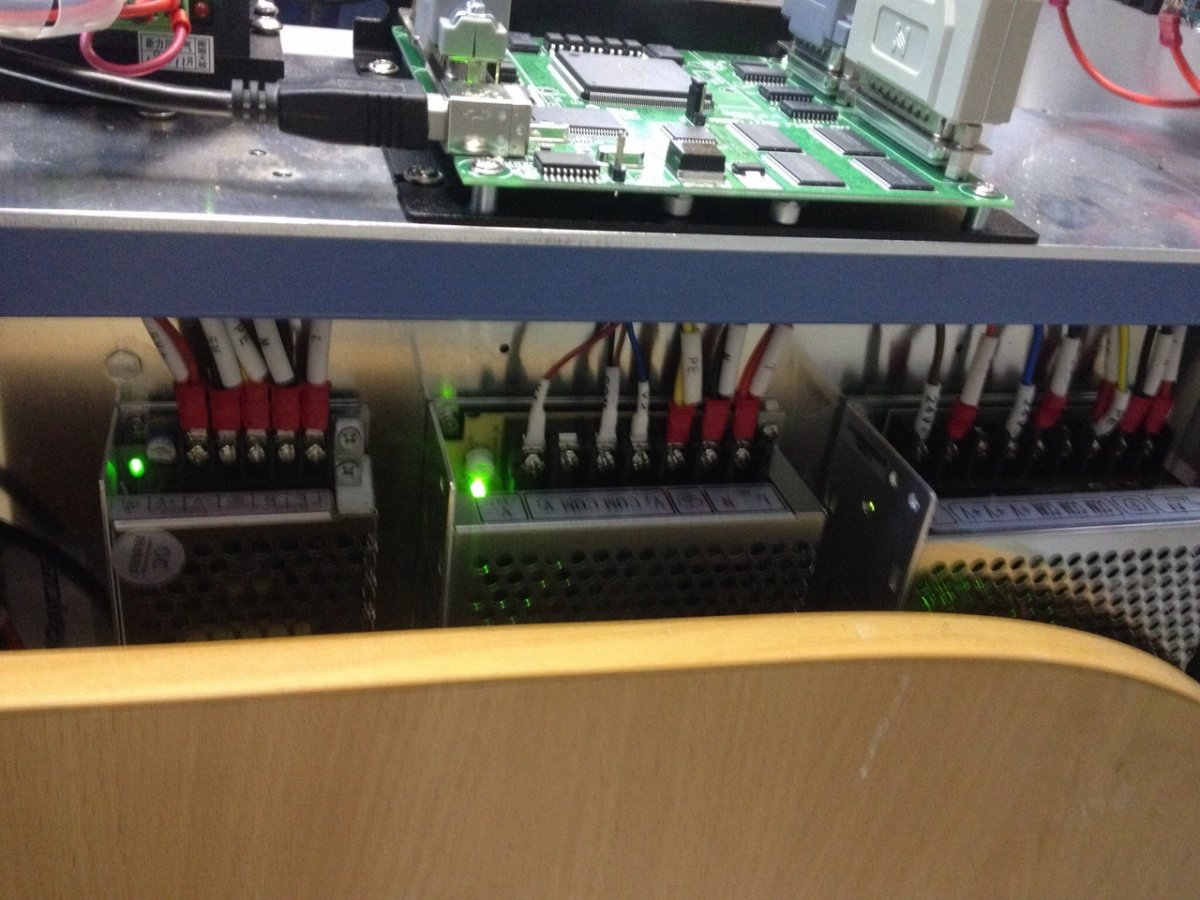

Могу ошибаться , собирал только чпу фрезеры сам . Опыта в лазерах нет . С зелёными светодиодами это блоки питания , справа самый большой питает лазер . Включи лазер и когда уйдёт в ошибку посмотри горят или нет зелёные светодиоды . особено тот что справа



[MaxiMarker]

Но при первом запуске луч гравирует 1-2 мм и всё, блокируется. Видимо в этот момент срабатывает какая-то защита. И уже при слудующих запусках гравировки выдаёт эту ошибку: Fiber laser: system error

Срабатывает не какая то защита, а конкретно защита в лазерном источнике. В Райкусах она достаточно продвинутая и навороченная. Сигналы тревоги (Alarm signals) передаются в контроллер по 2-м контактам (16-й и 21-й). В зависимости от сочетания уровней этих сигналов возможны 3 варианта "тревоги" (четвёртое сочетание - нормальная работа). Это стандартно для протокола IPG и справедливо для подавляющего большинства лазерных источников, работающих по этому протоколу. Вот расшифровка:

Полная распиновка разъёма DB25 подключения лазерного источника со всеми сигналами:

Тоже самое, только более подробно от JPT:

Сами вряд ли почините... Если есть "донор" (исправный лазерный источник), то лучше его подключить и убедиться, что всё остальное работает исправно.



[MaxiMarker]

К тому же у Вас не оригинальный контроллер стоит... он тоже может сюрпризы подкидывать. Хотя, Константин (хозяин форума) утверждает, что разницы в работе оригинального и не оригинального контроллера нет. Ему виднее... мы используем в наших станках только оригинальные контроллеры (и остальные части тоже). Экономия потом боком выходит...



[MaxiMarker]

Попробуйте ещё проверить работу лазерного источника на маленьких мощностях.



[MaxiMarker]

а то как то он странно, месяц "верой и правдой", а потом внезапно бац, и ау фидер зейн... пишите письма.
брали с Китая, стоил как сбитый Бойнг, и чего, всё ? на месяц его ?

Ну именно так и умирают лазерные источники... внезапно...хоп, и не работает (при этом вентиляторы продолжают крутиться).
Пишите вашим китайцам (у кого покупали) с подробным описанием что и как случилось. Прикладывайте видео (что Вы не полный мудак и знаете что такое точка фокусировки и куда надо в программе нажимать, чтобы началась гравировка). Требуйте замены - станка в целом, лазерного источника и т.д. Короче, используйте максимальные рычаги давления на них (вплоть до требования о возврате денег и пересылки им станка обратно - это для них смерти подобно !). Они ещё те манипуляторы... Будут Вам давать дурацкие советы - соглашайтесь, выполняйте их рекомендации... Главное, убедить их, что это их косяк и нужно что то делать (с их стороны).
Печалька будет, если тупо не будут отвечать... такое часто встречается.
На худой конец, купите новый лазерный источник. Но придётся делать настройку станка в целом самому с "нуля".



[Rakit]

Ну именно так и умирают лазерные источники... внезапно...хоп, и не работает (при этом вентиляторы продолжают крутиться).
Пишите вашим китайцам (у кого покупали) с подробным описанием что и как случилось. Прикладывайте видео (что Вы не полный мудак и знаете что такое точка фокусировки и куда надо в программе нажимать, чтобы началась гравировка). Требуйте замены - станка в целом, лазерного источника и т.д. Короче, используйте максимальные рычаги давления на них (вплоть до требования о возврате денег и пересылки им станка обратно - это для них смерти подобно !). Они ещё те манипуляторы... Будут Вам давать дурацкие советы - соглашайтесь, выполняйте их рекомендации... Главное, убедить их, что это их косяк и нужно что то делать (с их стороны).
Печалька будет, если тупо не будут отвечать... такое часто встречается.
На худой конец, купите новый лазерный источник. Но придётся делать настройку станка в целом самому с "ну
ля".

Думаю, замена лазерного источника не большая проблема? Там же ещё оптоволокно... Есть какая-то инструкция по разборке?



[Rakit]

Попробуйте ещё проверить работу лазерного источника на маленьких мощностях.

Попробовали. Та же проблема.
Подскажите, могли повредить оптоволоконный кабель? И как это определить? Никогда с этим не сталкивались... И подлежит ли он вообще замене сам по себе отдельно!



[A.Akimov]

Попробовали. Та же проблема.
Подскажите, могли повредить оптоволоконный кабель? И как это определить? Никогда с этим не сталкивались... И подлежит ли он вообще замене сам по себе отдельно!

Повредить его шанс очень маленький, но возможно.
Замена стоит довольно больших денег, зависит от конструкции излучателя. Там где нужна пайка вообще не бюджетно.



[A.Akimov]

Думаю, замена лазерного источника не большая проблема? Там же ещё оптоволокно... Есть какая-то инструкция по разборке?

Не большая, особенно если на такой же источник) Главное соблюдать чистоту и аккуратность с кабелем.



[Rakit]

Не большая, особенно если на такой же источник) Главное соблюдать чистоту и аккуратность с кабелем.

А он с кабелем идёт или кабель подсоединяется отдельно?



[MaxiMarker]

Лазерные источники (по типу вашего) идут вместе с опто кабелем и коллиматором на конце - конструкция цельная и не разборная (в "домашних" условиях).



[Эдуард_Xed]

Лазерные источники (по типу вашего) идут вместе с опто кабелем и коллиматором на конце - конструкция цельная и не разборная (в "домашних" условиях).

Вот тут мы сейчас конкретно взгрустнули.



[Rakit]

Лазерные источники (по типу вашего) идут вместе с опто кабелем и коллиматором на конце - конструкция цельная и не разборная (в "домашних" условиях).

Ха... Теперь понял. А приблизительная стоимость? Думаю 50% от полной стоимости? Да?



[MaxiMarker]

А приблизительная стоимость? Думаю 50% от полной стоимости? Да?

Стоимость чего ? Замена лазерного источника - это покупка такого же нового. Значит стоимость нового. Какие 50% ?
