Обсуждение Резка металла

[Yan-]

Добрый день!
Поделитесь параметрами резки металла.
Пришел станок, в первые несколько проб резал титан за 3 прохода, щас ни в какую не могу повторить.
Мощность 30W.

Пробовал разные скорости, герцы. Гравирует в глубину хорошо, а резать не режет.



[halkru]

а резать не режет

По идее и не должен.



[Yan-]

По идее и не должен.

Почему это? На 20w сосед резал.



[halkru]

Почему это?

Это не резка, назовите этот процесс как нибудь по другому. Выжигание по контуру, например.



[Yan-]

Это не резка, назовите этот процесс как нибудь по другому. Выжигание по контуру, например.

«Разрыв межатомной связи» как понятие подойдет?



[MaxiMarker]

Почему это? На 20w сосед резал.

Так почему бы у соседа и не спросить параметры "резки" ?



[Yan-]

Так почему бы у соседа и не спросить параметры "резки" ?

Парни, всё это весело, каждый пришел сюда подковырнуть, но я пришел за другим.
Наверное, есть какие-то обстоятельства, раз я сюда за советом пришел.



[MaxiMarker]

Ну тогда, как минимум, нужно было выложить параметры "вашей" резки (это, когда у вас за 3 прохода резалось), толщину материала, размеры материала (или того, что нужно вырезать) и все остальные "вводные".
От себя... для резки используется совсем другое оборудование - с поддувом газа (16 атмосфер) и несравнимо большей мощностью.
Да, на волоконных маркерах возможна резка металлов и сплавов, но они для этого не предназначены изначально. Во первых, нужно сделать очень много проходов, во вторых (как следствие) идёт сильный термический нагрев материала. И как следствие, его начинает коробить.



[MaxiMarker]

Поделитесь параметрами резки металла.

Как ключик "к пониманию резки" на волоконных маркерах - нужно использовать "широкий" рез. В EzCad2 для этого нужно задействовать раскрутку луча (режим "wobble").
Дальше только тесты и эксперименты с конкретным материалом.



[alkg]

нужно использовать "широкий" рез

То есть линия выжигания 0.06мм например с wobble, не просто по линии ?



[MaxiMarker]

Зависит от толщины материала - чем на большую толщину надо прорезать, тем шире должен быть рез. Ширина регулируется с помощью параметров wobble. Оптимально не меньше 0,1 мм.



[Yan-]

Что такое wobble и где его найти?



[halkru]

Что такое wobble и где его найти?

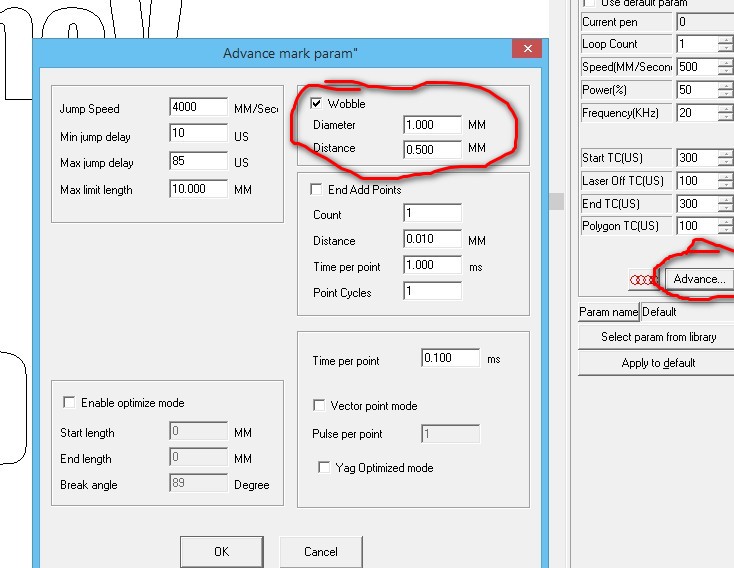

тут



[A.Akimov]

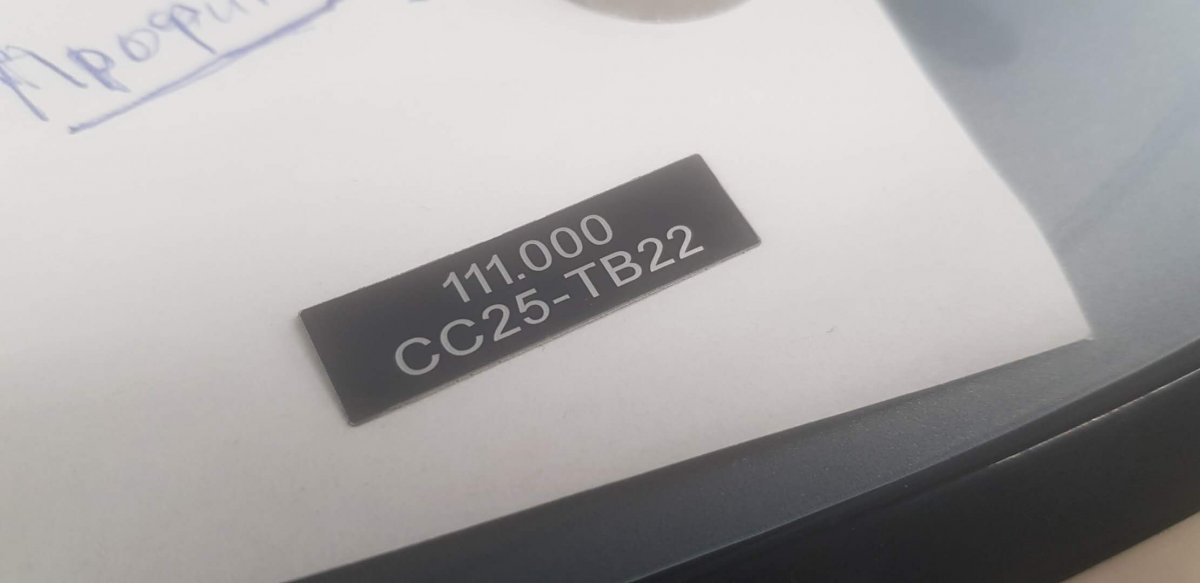

Результаты резки 0,35 мм алюминия.

Без воблеров )

Объектив 264мм фокусное, энергия 0,8J (20 Вт Raycus).

Вот думаю справится ли с 1мм лазер при объективе 100 мм от 20 Вт.



[Yan-]

Резка титана толщиной 0.5 с такими параметрами за 1 раз. Делаю еще 1-2 прохода поверх, чтобы вылетал сам.
Мощность — 99
Скорость — 50
Частота — 20
Wobble — 0.1 мм, второе поле — 0.04
Крошит только так )
Спасибо тем, кто помог!



[7ergey]

Благодарю за информацию. До этого пробовал делать двойной контур и заполнять его штриховкой. Правильно было обозвать тот процесс "одевание штанов через голову", а оказывается вот как просто! Добавлю очередную копию программы для резки) Для мелкой "ювелирки" пойдёт.



[WhiteWolf]

Доброго всем дня. Подскажите, что делать? Поставили задачу - резка экранов из латуни толщиной 0,15 мм. При корректировке размеров в программе размеры реального изделия "гуляют" в пределах от 5 сотых до 2-десятых во обеим осям. Само изделие - импорт чертежа векторного из Автокада.



[Marxist]

Не в ту степь...



[LonliLokli]

Может не в фокусе резали?



[7ergey]

Этот инструмент не призван быть высокоточным, он скорее для восприятия результата глазом.
