Нужна помощь по лазеру райкус 50вт 200х200

Cereban

Участник
Приобрели данный лазер и столкнулись с проблемой что исходные размеры не совпадают с выгравированными. Например рисуем квадрат 100х100мм, а получаем 98.5х99мм. Помогите исправить данную проблему так как нужна точность при работе. Работаем в программе MarkingMate.


RuSS56

Активный участник
Приобрели данный лазер и столкнулись с проблемой что исходные размеры не совпадают с выгравированными. Например рисуем квадрат 100х100мм, а получаем 98.5х99мм. Помогите исправить данную проблему так как нужна точность при работе. Работаем в программе MarkingMate.

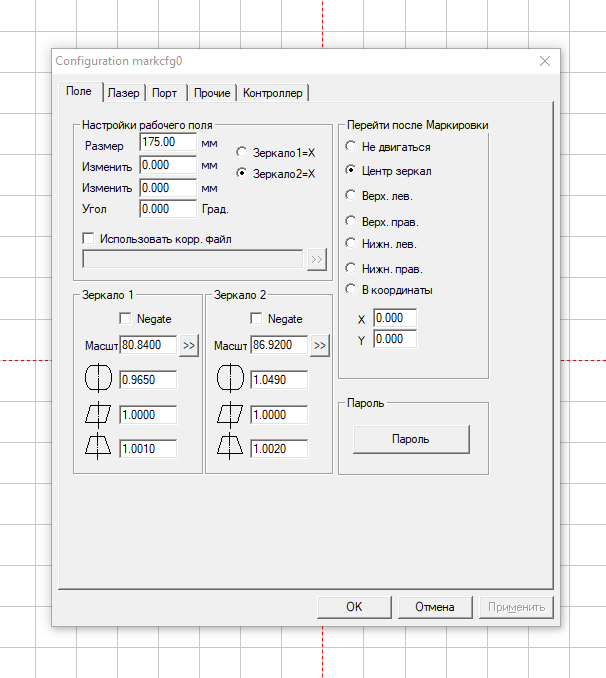

В EzCad нажимаете F3 и в открывшемся окне вводите корректировки. Процесс не быстрый. Я рисовал квадрат на пластике, измерял и подгонял.
Аннотация 2020-04-08 115840.png


Cereban

Участник
Также и пытались подгонять настроив для квадрата 100х100мм - на квадрате 200х200мм опять вылазит погрешность 0.5-1мм.


Cereban

Участник

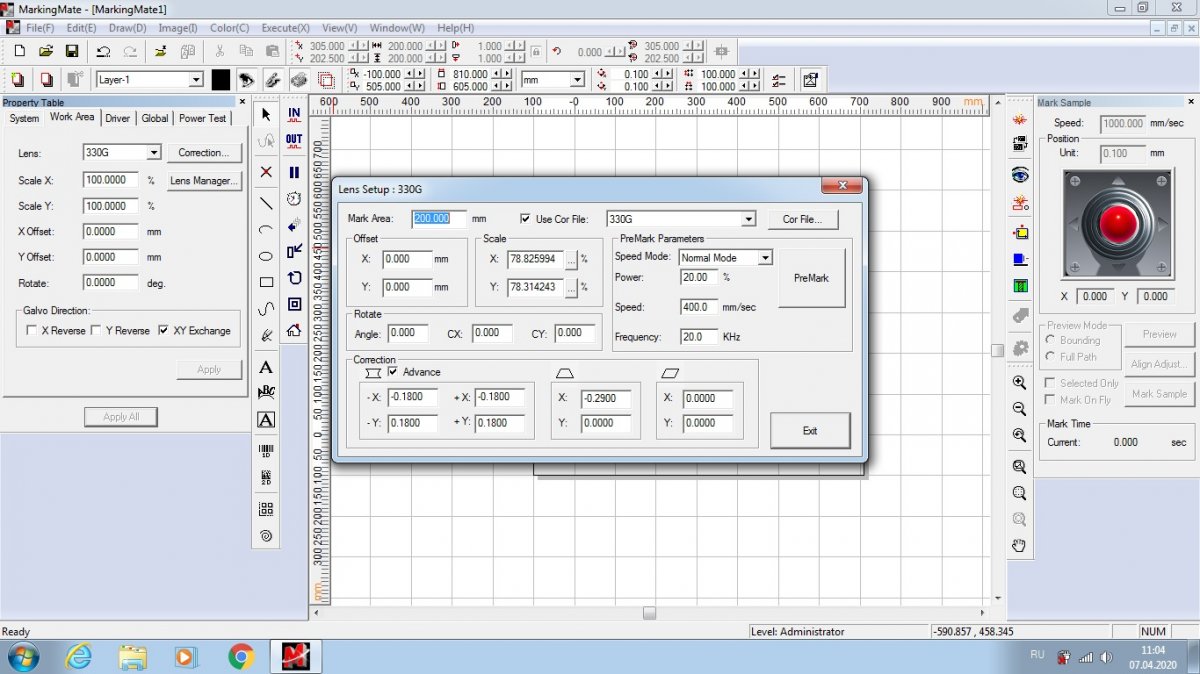

получились такие настройки


Вложения

  • Безымянный.jpg
    150,4 KB · Просмотры: 371

halkru

Константин
Также и пытались подгонять настроив для квадрата
Если не ошибаюсь - использование корректирующего файла исключает способ настройки по масштабу. У Вас стоит галочка - использовать корректирующий файл.


Cereban

Участник
Да - но вносить изменения маштаба в ручную позволяет


Mol_s_off

Активный участник
Позволяет, но не сохраняет! Кор.файл загружен, данные есть,снимаете галочку и доводите вручную!


Cereban

Участник
Галочку снял. Спасибо! Подскажите пожалуйста почему подогнав размеры на квадрате 200х200 они не совпадают на квадратах 100х100 или 50х50? Погрешность примерно 0.5-1мм. Подскажите где копать нужно в этом случае? Есть ли методика точной калибровки линзы?


Mol_s_off

Активный участник
Нарисуйте квадрат 200*200, сделайте "контурную" заливку с шагом 2 мм и посмотрите в каких именно местах начинаются искажения(если мерять квадраты на уменьшение). Меряйте по обоим координатам. Возможно дело не в настройках!


Cereban

Участник
Нарисуйте квадрат 200*200, сделайте "контурную" заливку с шагом 2 мм и посмотрите в каких именно местах начинаются искажения(если мерять квадраты на уменьшение). Меряйте по обоим координатам. Возможно дело не в настройках!

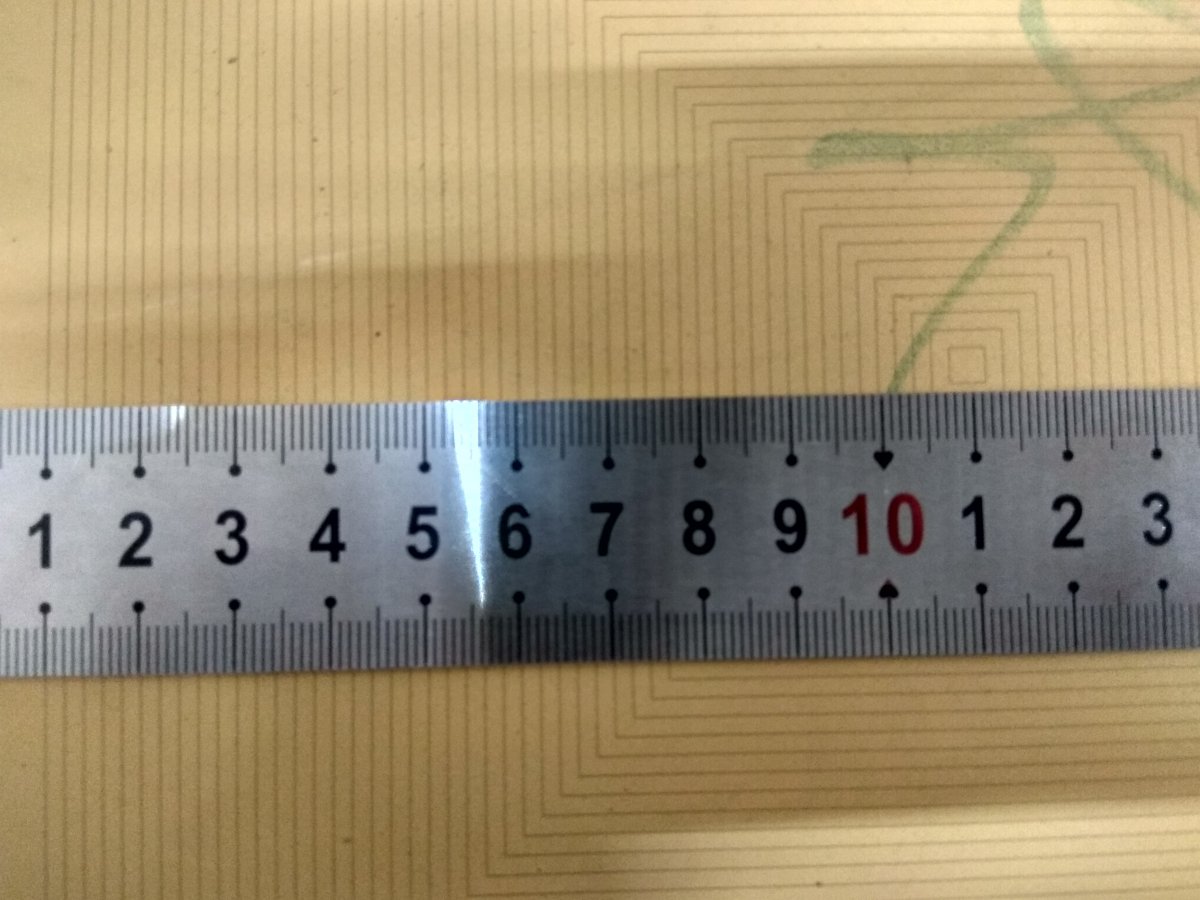

Есть смещения по осям Х с двух сторон и по оси У с левой стороны начиная примерно с третьего контура от края. Что это может быть? Квадрат 200х200 в точных размерах


Mol_s_off

Активный участник
Было похожее на минимаркере, но только в одной координате, и то уже возрастное. Меняли сканатор! Тут я как понимаю, станок новый!? "Юстировка" не проведена должным образом или зеркала! Есть возможность поменять сканаторную голову? Чтобы отсечь одну из причин.


Cereban

Участник
Станок новый. После того как запустили первый раз луч шел не стабильно. Открутили линзу и обнаружили лежащий на ней болтик маленький. Стекло не повредили. Два зеркала внутри прикручены по два болта. Откуда взялся там не понятно. Юстировку возможно провести самому или это очень сложно?


Artyr_K2

Новый пользователь
Фото или название линзы было бы хорошо увидеть, скорей всего некачественная дешевая линза. По мне так для точной гравировки нужен координатный стол.


Cereban

Участник

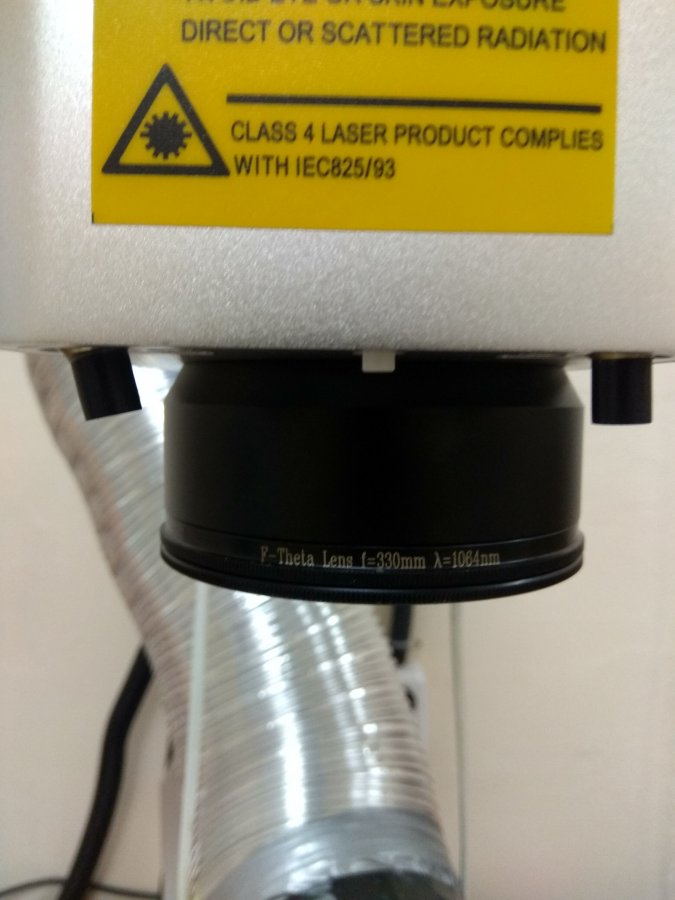

Линза такая


Вложения

  • IMG_20200410_171149.jpg
    66,2 KB · Просмотры: 363
  • IMG_20200410_171234.jpg
    64,9 KB · Просмотры: 344
